はじめに

1. Web GUI でできること

Web GUI では、ヤマハスイッチ ( 本機 ) の基本的な設定や管理が行えます。Web GUI には、設定や管理するための画面として以下の画面があります。

• ダッシュボード
• LANマップ
• 詳細設定
• 管理
• CONFIG
• TECHINFO

2. 利用環境

Web GUI を利用するための環境について説明します。

推奨 Web ブラウザー

Web GUI では下記の Web ブラウザーを推奨しています。

Windows

• Microsoft Internet Explorer 11

Mac

• Apple Safari 7 以降

注意

Web ブラウザーの「戻る」、「進む」ボタンは使用しないでください。

各ページで稀にレイアウトが崩れて表示されることがあります。この場合お手数ですが、再度そのページにアクセスし直してください。

メモ

Web GUI の文字エンコードは UTF-8 になります。

JavaScript の設定

Web GUI では JavaScript を利用しています。お使いのブラウザーで JavaScript の設定が無効になっていると、Web GUI そのものを利用できない場合があります。

以下の手順で、JavaScript を有効に設定してからご利用ください。

Windows 版 Internet Explorer 11 の設定方法

1. Internet Explorer のメニューバーで「ツール」を選択します。

   ※メニューバーが表示されていない場合はキーボードの「 Alt 」キーを押すと表示されます。

2. 表示されるメニューから、「インターネットオプション」を選択します。
3. 「セキュリティ」タブを選択します。
4. 「インターネット」 ( 地球マーク ) が表示されているのを確認してから、「既定のレベル」ボタンを押します。

   ボタンが押せない場合はすでに「既定のレベル」が選択されているので、手順 5. に進みます。

   また、以下の方法でも可能です。

   1. 「レベルのカスタマイズ」ボタンを押して、「セキュリティの設定 - インターネットゾーン」を表示します。
   2. 「スクリプト」項目の「 Java アプレットのスクリプト」「アクティブスクリプト」「スクリプトによる貼り付け処理の許可」で、それぞれ「有効にする」を選びます。
   3. 「 OK 」を押すと、「このゾーンの設定を変更しますか？」という警告が表示されるので、「はい」を押します。「インターネットオプション」に戻るので、「 OK 」ボタンを押します。
5. 「インターネットオプション」に戻るので、「 OK 」ボタンを押します。

Mac 版 Safari 7 の設定方法

1. メニューの「Safari」を選択し、「環境設定」を選択します。
2. 表示されるウィンドウで「セキュリティ」を選択します。
3. 「プラグインを許可」と「JavaScript を有効にする」にチェックを入れます。
4. 「セキュリティ」ウィンドウを閉じます。

3. ユーザーのアクセス権

Web GUI にログインするユーザーは、一般ユーザーと管理ユーザーの 2 つに分類されます。これをアクセスレベルと呼びます。アクセスレベルの違いは、以下のとおりです。

一般ユーザーの場合

本機の設定内容を参照できます。設定の変更はできません。

管理ユーザーの場合

本機の設定内容の参照や、設定の変更ができます。また、CONFIG や TECHINFO の取得ができます。

4. コマンド入力と併用する際のご注意

本機は Web GUI による設定だけでなく、コマンドコンソール画面から直接コマンドを入力して設定することもできます。コマンド入力による設定では、Web GUI よりも多様な設定ができたり、Web GUI ではサポートしていない機能の設定を行ったりすることができます。コマンド入力と Web GUI による設定を併用した場合、入力したコマンドが上書きされたり、設定がクリアされる場合がありますので、ご注意ください。

メモ

コマンドコンソール画面は以下にあります。

「管理」->「保守」->「コマンドの実行」

また、コマンドの詳細については「コマンドリファレンス」をご覧ください。

ホームへ戻る

ログイン・ログアウト

1. ログイン方法

本機の Web GUI へのログイン方法を説明します。

一般ユーザーでログインする

1. Web ブラウザーを起動し、「 http:// ( 本機に設定した IP アドレス ) / 」にアクセスします。
2. ユーザー名とパスワードを入力するダイアログが表示されます。
3. ユーザー名を「guest」、ログインパスワードを入力します。

※一般ユーザーでログインした場合、本機の設定内容や動作状態を確認できます。本機の設定を行うことはできません。

管理ユーザーでログインする

1. Web ブラウザーを起動し、「 http:// ( 本機に設定した IP アドレス ) / 」にアクセスします。
2. ユーザー名とパスワードを入力するダイアログが表示されます。
3. ユーザー名「administrator」と、特権EXECモードに遷移する際に設定されたパスワードを入力します。

※管理ユーザーでログインした場合、Web GUI のすべての操作が可能です。本機の設定内容や動作状態の確認だけでなく、本機の設定を行うこともできます。

他のユーザーでログインしなおす

1. 画面右上の「ログアウト」ボタンを押し、ログアウトします。
2. Web ブラウザーを一旦終了し、再度 Web ブラウザーを起動し、ログインしなおします。

一般ユーザーと管理ユーザーについて

一般ユーザー

• ユーザー名は「guest」です。
• パスワードは、ログインパスワード ( password コマンドで設定された文字列 ) を使用します。

  工場出荷時、このパスワードは設定されていません。

管理ユーザー

• ユーザー名は「administrator」です。
• パスワードは、特権EXECモードに遷移する際に設定されたパスワード ( enable password コマンドで設定された文字列 ) を使用します。

  工場出荷時、このパスワードは設定されていません。

パスワードについて

• パスワードは必ず半角文字で入力してください。全角文字は使用できません。また大文字 / 小文字の違いも判定します。
• 誤ったユーザー名 / パスワードが Web ブラウザーに記憶されているとログイン認証ダイアログが表示されないことがあります。Web ブラウザーを一旦終了させてから、もう一度本機にアクセスしてください。なお、自動ログイン用のユーザー情報を登録している場合は削除してください。
• 設定したパスワードは忘れないようにしてください。万が一パスワードを忘れてしまった場合は、本機の設定を行った管理者に、正しいパスワードをお問い合わせください。

2. ログアウト方法

本機の Web GUI からログアウトするには、GUI 画面右上の「ログアウト」ボタンを押します。ログアウト後は必ず Web ブラウザーを終了させてください。

ホームへ戻る

各画面について

1. ダッシュボード

本機の各種システム情報を可視化して表示するページです。以下の状態を確認、監視することができます。

• インターフェース情報
• システム情報
• リソース情報 ( CPU 使用率 / メモリ使用率 )
• SYSLOG

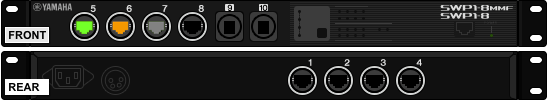

2. LANマップ

本機の LAN インターフェースで管理しているヤマハネットワーク機器やその配下の端末の可視化、管理、設定を行うページです。

LANマップは本機がコントローラーとして動作している場合のみ表示されます。

3. 詳細設定

本機のネットワークに関する詳細設定を行うページです。以下の項目があります。

• VLAN
  • VLANの作成
  • タグVLAN
• リンクアグリゲーション
  • ロードバランス
• MACアドレステーブル
• IGMPスヌーピング
• QoS
• EEE
• メール通知

4. 管理

本機に関する設定、保守を行うページです。以下の項目があります。

• 本体の設定
• アクセス管理
• 保守
  • コマンドの実行
  • ファームウェアの更新
  • CONFIGファイルの管理
  • SYSLOGの管理
  • 再起動と初期化
• Web GUI の言語

5. CONFIG

本機の設定である show running-config コマンドの実行結果を、Web ブラウザーで表示することとテキストファイルで取得することができます。

CONFIG を表示する

• 「CONFIG」メニューの「ブラウザーで表示」ボタンを押すと、サブウィンドウに show running-config コマンドの実行結果が表示されます
• 終了する場合は、Web ブラウザーの終了ボタンを押してください

CONFIG をテキストファイルで取得する

• 「CONFIG」メニューの「テキストファイルで取得」ボタンを押すと、自動的にダウンロードが始まります
• 取得されるファイル名は config_YYYYMMDDhhmmss.txt です

  YYYY	...	西暦 ( 4 桁 )
  MM	...	月 ( 2 桁 )
  DD	...	日 ( 2 桁 )
  hh	...	時 ( 2 桁 )
  mm	...	分 ( 2 桁 )
  ss	...	秒 ( 2 桁 )

6. TECHINFO

本機の各種機能のステータス情報を一括参照するために、 show tech-support コマンドがあります。

「TECHINFO」メニューでは show tech-support コマンドの実行結果を、Web ブラウザーで表示することとテキストファイルで取得することができます。

TECHINFO を表示する

• 「TECHINFO」メニューの「ブラウザーで表示」ボタンを押すと、サブウィンドウに show tech-support コマンドの実行結果が表示されます
• 終了する場合は、Web ブラウザーの終了ボタンを押してください

TECHINFO をテキストファイルで取得する

• 「TECHINFO」メニューの「テキストファイルで取得」ボタンを押すと、自動的にダウンロードが始まります
• 取得されるファイル名は techinfo_YYYYMMDDhhmmss.txt です

  YYYY	...	西暦 ( 4 桁 )
  MM	...	月 ( 2 桁 )
  DD	...	日 ( 2 桁 )
  hh	...	時 ( 2 桁 )
  mm	...	分 ( 2 桁 )
  ss	...	秒 ( 2 桁 )

注意事項

• TECHINFO の取得には時間がかかることがあります
• 取得している最中は本機の負荷があがることがあります

ホームへ戻る

ダッシュボード

• ダッシュボードについて
• 各ガジェットについて

ホームへ戻る

ダッシュボードについて

ダッシュボードの使い方

ダッシュボードとは

• 各種システム情報やステータス情報を可視化、監視するページのことを「ダッシュボード」と呼びます

ガジェットとは

• ダッシュボードに表示される一つ一つのウィンドウのことを「ガジェット」と呼びます
• 各ガジェットの情報は定期的に自動更新されます

ガジェットの使い方

使用できるガジェットは以下になります。

• システム情報
• リソース情報
• インターフェース情報
• SYSLOG

各ガジェットには以下の機能があります。

ガジェットの画面分離：

• 各ガジェットの右上に「分離」ボタン () が表示されます
• 「分離」ボタンを押すと、そのガジェットだけが別ウィンドウで表示されます
• そのとき、ダッシュボード内の該当ガジェットでは「画面分離中です」と表示されます
• ガジェットを分離しているときは以下の動作になります
  • 分離元のガジェットには「分離」ボタンは表示されなくなります
  • ダッシュボードの表示を更新すると、分離しているガジェットは全てダッシュボードに戻って表示されます
  • ダッシュボードを閉じると、分離している全てのガジェットも閉じられます
• 分離したガジェットは、URLを直接ブラウザーに指定して表示することもできます
  例）システム情報ガジェット：http://192.168.100.1/dashboard/system.html

ガジェットの最小化：

• 各ガジェットの左上にある最小化アイコン () を押すと、アイコンが横向きになり () ガジェットは最小化表示になります
• 再び押すとアイコンは元の下向き () に戻り、ガジェットは元の大きさに戻ります

ガジェットの自動更新：

• すべてのガジェットは定期的に自動更新されます
• 更新間隔はガジェットによって異なります

ホームへ戻る

各ガジェットについて

インターフェース情報

ポートのリンク状態を表示します。

• 「ポート」アイコンの表示からポートのリンク状態を確認することができます。
• 「ポート」アイコンにマウスカーソルを重ねると、ポート詳細情報を確認することができます。
• 「ポート」アイコンはリンク状態に応じて以下のように表示されます。

LAN ポートの場合

アイコン	説明
	リンクアップ ( ポートスピード 1000BASE-T )
	リンクアップ ( ポートスピード 100BASE-TX )
	リンクアップ ( ポートスピード 10BASE-T )
	リンクダウン
	異常発生( ループ検知, BPDU ガードによるシャットダウン )

SFP ポートの場合

アイコン	説明
	リンクアップ ( 全二重 )
	リンクダウン
	異常発生( ループ検知, BPDU ガードによるシャットダウン )

システム情報

以下の情報を表示します。

機器名：

• スイッチの機器名の表示を行います。

ファームウェアRev.：

• ファームウェアのリビジョン

シリアルNo.：

• 機器のシリアル番号
• 筐体背面のシールにも記載されています

MACアドレス：

• 機器の MAC アドレス
• 筐体背面のシールにも記載されています

実行中設定ファイル：

• 現在使用中の CONFIG ファイルが表示されます
• CONFIGスイッチの1番に従い、システム起動時に config0(ONの場合)、config1(OFFの場合)のどちらかを読み込みます

システム時刻：

• 現在の機器の日時
• 日時が合っていない場合、Web GUIの「管理」->「本体の設定」ページから、またはclock setコマンド、ntpdateコマンドで日時を合わせてください

起動時刻：

• システムが起動した日時

起動理由：

• 起動した理由
• 電源OFF状態からの起動、reloadコマンド、リビジョンアップ、など

リソース情報

CPU 使用率とメモリ使用率を表示します。

• CPU 使用率とメモリ使用率の現在の値とピーク値を表示します
• メーターの右側の数字は現在の使用率、左側はピーク値を示します
• 「ピーク値のクリア」をクリックすると、それまでのピーク値をクリアすることができます
  • 機器を再起動してもピーク値はクリアされます
• それぞれのメーターにマウスカーソルを重ねると、ピーク値とピーク値を記録した日時が表示されます

SYSLOG

最新の SYSLOG を表示します。

• 一番上が最新のログになります
• セレクトメニューから表示する行数を変更することができます（初期値：10 行）

ホームへ戻る

詳細設定

• VLAN
• リンクアグリゲーション
• MACアドレステーブル
• IGMPスヌーピング
• QoS
• EEE
• メール通知

ホームへ戻る

VLAN

• VLANの作成
• タグVLAN

ホームへ戻る

VLANの作成

1. 概要

VLAN の作成や削除、IPアドレスの変更等を行うページです。

2. トップページ

VLANの作成のトップページです。

3. VLANの設定ページ

VLAN の新規作成や、定義済みの VLAN の設定変更を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

ホームへ戻る

タグVLAN

1. 概要

タグVLAN の設定を行うページです。

2. トップページ

タグVLAN のトップページです。

3. タグVLANの設定ページ

タグVLAN に関する様々な設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

ホームへ戻る

リンクアグリゲーション

• ロードバランス
• タグVLAN

ホームへ戻る

ロードバランス

1. 概要

ロードバランス機能の設定変更を行うページです。

2. トップページ

ロードバランス のトップページです。

3. ロードバランス機能の設定ページ

ロードバランス機能の設定変更を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

ホームへ戻る

タグVLAN

1. 概要

タグVLAN の設定を行うページです。

2. トップページ

タグVLAN のトップページです。

3. タグVLANの設定ページ

タグVLAN に関する様々な設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

ホームへ戻る

MACアドレステーブル

1. 概要

MACアドレステーブル機能の設定変更を行うページです。

2. トップページ

MACアドレステーブルのトップページです。

3. MACアドレス学習機能の基本設定ページ

MACアドレス学習機能の設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

4. スタティックMACアドレステーブルの設定ページ

スタティックMACアドレスの設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

ホームへ戻る

IGMPスヌーピング

1. 概要

IGMPスヌーピング機能の設定変更を行うページです。

2. トップページ

IGMPスヌーピングのトップページです。

3. IGMPスヌーピング機能の設定ページ

IGMPスヌーピング機能に関するさまざまな設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

ホームへ戻る

QoS

1. 概要

QoS (Quality of Service) 機能の設定変更を行うページです。

QoS機能の有効/無効の切り替えと、トラストモードの変更を行うことができます。

2. トップページ

QoS のトップページです。

3. QoS機能の基本設定ページ

QoS機能を使用するかどうかの設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

QoS機能を使用しない設定にすると、QoS に関連する設定はすべてクリアされますのでご注意ください。

4. QoS機能の設定ページ

パケットの CoS値やDSCP値、ポートに設定された優先度のうち、どの値に基づいて送信キューを決定するかを意味する「トラストモード」の設定を行います。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

ホームへ戻る

EEE

1. 概要

省電力型イーサネット ( EEE : Energy Efficient Ethernet ) 機能の設定変更を行うページです。

2. トップページ

EEE のトップページです。

3. EEE機能の設定ページ

EEE機能を使用するかどうか、設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

ホームへ戻る

メール通知

1. 概要

メール通知に関する設定を行うページです。メール通知を設定すると、指定した条件を満たしたときに、設定した宛先に対してメールが自動通知されます。

はじめに、「登録されているメールサーバーの一覧」の「新規」ボタンから、宛先のメールサーバーを登録してください。登録後に、「メール通知の設定一覧」の「新規」ボタンから、メール通知の設定を行ってください。

メール通知の設定は、Web GUI からのみ行うことができます。メール通知の設定内容は CONFIG ファイルに表示されず、CONFIG ファイルに対する操作 ( erase startup-config など ) を行なっても、メール通知の設定は変更されません。

2. トップページ

メール通知のトップページです。

3. メールサーバーの設定ページ

宛先のメールサーバー ( SMTPサーバー ) の設定を行うページです。設定した項目を確認後、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

4. メール通知の設定ページ

メール通知の設定を行うページです。メール通知の送信元、宛先アドレスなどを設定できます。設定した項目を確認後、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

※注) 「メールサーバーの設定」がない場合、メール通知の設定を行うことはできません。

ホームへ戻る

管理

• 本体の設定
• アクセス管理
• 保守
• Web GUI の言語

ホームへ戻る

本体の設定

1. 概要

本機の日付と時刻に関する設定を行うことができます。

2. トップページ

本体の設定のトップページです。現在の日時やタイムゾーンの設定及び日時の同期設定の設定内容が表示されます。

3. タイムゾーンの設定ページ

タイムゾーンの設定を行うページです。

入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

4. 現在の日時の設定ページ

現在の日時の設定を行うページです。

入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

5. 日時の同期ページ

NTP サーバーとの時刻同期を行うページです。

「実行」ボタンを押すと、設定してある問い合わせ先 NTP サーバーに対して時刻同期を行います。

6. 日時の同期設定ページ

NTP サーバーとの同期の設定を行うページです。

入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

ホームへ戻る

アクセス管理

1. 概要

管理ユーザー用のパスワードの設定を行うことができます。

2. トップページ

アクセス管理のトップページです。管理パスワードの設定の有無が表示されます。

3. 管理パスワードの設定ページ

管理ユーザー用のパスワードの設定を行うページです。

入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

ホームへ戻る

保守

• コマンドの実行
• ファームウェアの更新
• CONFIGファイルの管理
• SYSLOGの管理
• 再起動と初期化

ホームへ戻る

コマンドの実行

1. 概要

コマンドの実行に関する操作を行うページです。

2. コマンドの実行ページ

コマンドの実行及び、コマンド実行結果の取得を行うページです。コマンド入力欄にコマンドを入力した後、「実行」ボタンを押すとコマンドが実行されます。また、「クリア」ボタンを押すと、コマンド入力欄の内容が消去されます。

ホームへ戻る

ファームウェアの更新

1. 概要

ファームウェアの更新に関する操作を行うページです。

2. トップページ

ファームウェア更新のトップページです。

ネットワーク経由でファームウェアを更新する手順を開始できます。また、ネットワーク経由でファームウェアを更新する際の各種設定が表示されます。

3. PCからファームウェアを更新ページ

Web GUI にアクセスしている PC に置かれたファームウェアファイルを指定して、ファームウェアの更新を行うページです。

「ファイル選択」から更新に使用するファームウェアファイルを選択し、「確認」ボタンを押してください。確認画面の入力内容に間違いがなければ、「実行」ボタンを押してください。

ファームウェアの更新が正常に完了すると、自動的に再起動を行いますのでご注意ください。

4. ネットワーク経由でファームウェアを更新ページ

Web サーバー上に置かれたファームウェアファイルをダウンロードしてファームウェアの更新を行うページです。この機能により、最新のファームウェアの確認からダウンロード、ファームウェアの更新までの一連の作業を簡単な操作のみで行うことができます。

ページを開くと、自動的に Web サーバー上に置かれたファームウェアファイルのリビジョンの確認が開始されます。

ダウンロード先の URL がヤマハの Web サイトの場合、更新可能なファームウェアリビジョンが見つかった後に「実行」ボタンを押すと、ソフトウェアライセンス契約が表示されます。よくお読みに なった上で、「同意する」ボタンあるいは「同意しない」ボタンを押してください。「同意する」ボタンを押した場合に限り、 Web 上のサーバーからファームウェアファイルのダウンロードが開始されます。

ファームウェアの更新が正常に完了すると、自動的に再起動を行いますのでご注意ください。

5. ファームウェア更新の基本設定ページ

ネットワーク経由でファームウェアを更新する際の各種設定を行うページです。

入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

ホームへ戻る

CONFIGファイルの管理

1. 概要

CONFIG ファイルのインポートとエクスポートを行うページです。

本機は、 CONFIG ( 設定情報 ) に従って動作しています。 CONFIG ファイルは、複数のコマンドの組み合わせによって構成されています。

2. トップページ

CONFIG ファイルの管理のトップページです。

CONFIG ファイルを PC からインポートする手順及び、 CONFIG ファイルを PC へエクスポートする手順を開始することができます。

3. CONFIG ファイルのインポートページ

PC 内の CONFIG ファイルを内蔵不揮発性メモリへコピーして、 CONFIG ファイルの更新を行うページです。

入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「実行」ボタンを押してください。

インポートが正常に完了すると、自動的に再起動を行います。

4. CONFIG ファイルのエクスポートページ

内蔵不揮発性メモリの CONFIG ファイルを PC へコピーするページです。

CONFIGファイルをエクスポートする際は、「実行」ボタンを押してください。

ホームへ戻る

SYSLOGの管理

1. 概要

SYSLOG 機能の設定内容の表示や設定を行うページです。

本機の動作履歴は、SYSLOG機能の設定に従って、SYSLOG ( ログ情報 ) として出力されます。 SYSLOG は本機内部に記録するほか、宛先アドレスを指定することで外部のホストに対して出力することができます。

2. トップページ

SYSLOG の管理のトップページです。

現在の SYSLOG 機能の設定が表示されます。

3. SYSLOG の設定ページ

SYSLOG 機能の設定を行うページです。

入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

SYSLOG の各タイプの詳細についてはコマンドリファレンスをご覧ください。

ホームへ戻る

再起動と初期化

1. 概要

本機の再起動と工場出荷時の状態に戻す操作を行うページです。

2. トップページ

再起動と初期化のトップページです。

本機の再起動及び、工場出荷時の状態に戻す手順を開始することができます。

3. 再起動ページ

本機の再起動を行うページです。

「実行」ボタンを押すと、再起動します。

再起動を実行すると、変更途中の設定は保存されませんのでご注意ください。また、再起動が完了するまでは GUI にはアクセスできません。

4. 初期化ページ

本機を工場出荷時の状態に戻すページです。

管理者パスワードの入力が完了したら、「確認」ボタンを押してください。実行内容を確認の上、本機を工場出荷時の状態に戻してもよろしければ「実行」ボタンを押してください。

工場出荷時の状態へ戻すと、 GUI へアクセスするためのアドレスを含む全ての設定が初期値に戻りますので、十分にご注意ください。

ホームへ戻る

Web GUI の言語

1. 概要

表示言語を設定することができます。

2. トップページ

Web GUI の言語のトップページです。表示言語の設定内容が表示されます。

3. Web GUI の言語ページ

表示言語の設定を行うページです。

入力が完了したら、入力内容を確認して内容に間違いがなければ、「設定の確定」ボタンを押してください。

ホームへ戻る
