全般

• はじめに
• ログイン・ログアウト
• 各画面について

はじめに

1. Web GUIでできること

Web GUIでは、ヤマハスイッチ ( 本機 ) の基本的な設定や管理が行えます。Web GUIには、設定や管理するための画面として以下の画面があります。

• ダッシュボード
• LANマップ
• 詳細設定
• 管理
• CONFIG
• TECHINFO

2. 利用環境

Web GUIを利用するための環境について説明します。

推奨Webブラウザー

Web GUIでは下記のWebブラウザーを推奨しています。

Windows

Microsoft Edge

Microsoft Internet Explorer 11

Google Chrome

Mozilla Firefox

Mac

Apple Safari

iOS

Apple Safari

各ブラウザーのバージョンは、最新バージョンを推奨します。

<注意>

Webブラウザーの「戻る」、「進む」ボタンは使用しないでください。

各ページで稀にレイアウトが崩れて表示されることがあります。この場合お手数ですが、再度そのページにアクセスし直してください。

<メモ>

Web GUIの文字エンコードはUTF-8 になります。

JavaScriptの設定

Web GUIではJavaScriptを利用しています。お使いのブラウザーでJavaScriptの設定が無効になっていると、Web GUIそのものを利用できない場合があります。

以下の手順で、JavaScriptを有効に設定してからご利用ください。

• Windows版Internet Explorer 11 の設定方法

1. Internet Explorerのメニューバーで「ツール」を選択します。

   ※メニューバーが表示されていない場合はキーボードの「Alt」キーを押すと表示されます。

2. 表示されるメニューから、「インターネットオプション」を選択します。
3. 「セキュリティー」タブを選択します。
4. 「インターネット」 ( 地球マーク ) が表示されているのを確認してから、「既定のレベル」ボタンを押します。

   ボタンが押せない場合はすでに「既定のレベル」が選択されているので、手順 5. に進みます。

   また、以下の方法でも可能です。

   1. 「レベルのカスタマイズ」ボタンを押して、「セキュリティーの設定 - インターネットゾーン」を表示します。
   2. 「スクリプト」項目の「Javaアプレットのスクリプト」「アクティブスクリプト」「スクリプトによる貼り付け処理の許可」で、それぞれ「有効にする」を選びます。
   3. 「OK」を押すと、「このゾーンの設定を変更しますか？」という警告が表示されるので、「はい」を押します。「インターネットオプション」に戻るので、「OK」ボタンを押します。
5. 「インターネットオプション」に戻るので、「OK」ボタンを押します。

• Windows版Google Chromeの設定方法

1. Google Chromeのメニューボタンを押します。
2. 表示されるメニューから、「設定 ( S ) 」を選択します。
3. ページ下部の「詳細設定」を選択します。
4. 「プライバシーとセキュリティー」項目の「コンテンツの設定」を選択します。
5. 「Javascript」を選択します。
6. スライダーを右に動かして「許可 (推奨)」にします。

Google ChromeのJavaScript設定については、Google Chromeのサポートページ ( 外部サイト ) を参考にしてください。

• Windows版Mozilla Firefoxの設定方法

FirefoxのJavaScript設定については、Firefoxのサポートページ ( 外部サイト ) を参考にしてください。

• Mac版Safariの設定方法

1. メニューの「Safari」を選択し、「環境設定」を選択します。
2. 表示されるウィンドウで「セキュリティー」を選択します。
3. 「プラグインを許可」と「JavaScriptを有効にする」にチェックを入れます。

• iOS版Safariの設定方法

1. ホーム画面で、「設定」を選択します。
2. 「Safari」を選択します。
3. 「詳細」を選択します。
4. 「JavaScript」のスライダーを右に動かして有効にします。

Cookieの設定

Web GUIではCookieを利用しています。お使いのブラウザーでCookieをブロックする設定になっていると、Web GUIが利用できない場合があります。

以下の手順でCookieの利用を許可してからご利用ください。

• Windows版Internet Explorer 11 の設定方法

1. Internet Explorerのメニューバーで「ツール」を選択します。

   ※メニューバーが表示されていない場合はキーボードの「Alt」キーを押すと表示されます。

2. 表示されるメニューから、「インターネットオプション」を選択します。
3. 「プライバシー」タブを選択します。
4. プライバシーレベルを示すつまみを動かし「中-高」、「中」、「低」、「すべてのCookieを受け入れる」のいずれかを選択し、「OK」ボタンを押します。

   ※特に理由がない場合は、「中-高」もしくは「中」を推奨します。

• Windows版Google Chromeの設定方法

1. Google Chromeのメニューボタンを押します。
2. 表示されるメニューから「設定 ( S ) 」を選択します。
3. ページ下部の「詳細設定」を選択します。
4. 「プライバシーとセキュリティー」項目の「コンテンツの設定」を選択します。
5. 「Cookie」を選択します。
6. 一番上のスライダーを右に動かして「サイトにCookieデータの保存と読み取りを許可する (推奨)」にします。

• Windows版Mozilla Firefoxの設定方法

1. Mozilla Firefoxのメニューボタンを押します。
2. 表示されるメニューから「オプション」を選択します。
3. 「プライバシー」パネルを選択します。
4. 「履歴」項目にあるセレクトボックスで「履歴を記憶させる」を選択します。

• Mac版Safariの設定方法

1. メニューの「Safari」を選択し、「環境設定」を選択します。
2. 表示されるウィンドウで「プライバシー」を選択します。
3. 「CookieとWebサイトのデータ」項目で「常にブロック」以外を選択します。

• iOS版Safariの設定方法

1. ホーム画面で、「設定」を選択します。
2. 「Safari」を選択します。
3. 「Cookieをブロック」を選択します。
4. 「常にブロック 」以外を選択します。

3. ユーザーのアクセス権

Web GUIにログインするユーザーは、一般ユーザーと管理ユーザーの 2 つに分類されます。これをアクセスレベルと呼びます。アクセスレベルの違いは、以下のとおりです。

• 一般ユーザーの場合

  本機の設定内容を参照できます。設定の変更はできません。

• 管理ユーザーの場合

  本機の設定内容の参照や、設定の変更ができます。また、CONFIGやTECHINFOの取得ができます。

4. コマンド入力と併用する際のご注意

本機はWeb GUIによる設定だけでなく、コマンドコンソール画面から直接コマンドを入力して設定することもできます。コマンド入力による設定では、Web GUIよりも多様な設定ができたり、Web GUIではサポートしていない機能の設定を行ったりすることができます。コマンド入力とWeb GUIによる設定を併用した場合、入力したコマンドが上書きされたり、設定がクリアされる場合がありますので、ご注意ください。

<メモ>

コマンドコンソール画面は以下にあります。

「管理」->「保守」->「コマンドの実行」

また、コマンドの詳細については「コマンドリファレンス」をご覧ください。

ログイン・ログアウト

1. ログインページ

Webブラウザーを起動し「http:// ( 本機に設定したIPアドレス ) / 」にアクセスすると、ログインページが表示されます。 ログインページには以下が表示されます。

• 機種名 ( 例 : SWR2311P-10G )
• ホスト名 ( hostnameコマンドで設定する名前 )
• ユーザー名の入力欄
• パスワードの入力欄
• ログインボタン

ログインに失敗した場合、以下のエラーメッセージが表示されます。

• ユーザー名もしくはパスワードを間違えた場合

  ログインに失敗しました。ユーザー名、またはパスワードが正しくありません。

• セッション数が上限に達した場合

  ログインに失敗しました。セッションの上限に達しました。

  ※セッションについては、4. セッションについてを参照してください。

2. ログイン方法

本機のWeb GUIへのログイン方法を説明します。

1. Webブラウザーを起動し、ログインページにアクセスします。
2. ユーザー名とログインパスワードを入力し、「ログイン」ボタンを押します。

無名ユーザーでログインする場合

• ユーザー名の入力欄を空欄にし、ログインパスワード ( passwordコマンドで設定するパスワード ) か管理パスワード ( enable passwordコマンドで設定するパスワード ) を入力してください。
• ログインパスワードを使ってログインした場合は、一般ユーザーとしてログインします。
• 管理パスワードを使ってログインした場合は、管理ユーザーとしてログインします。
• 入力したパスワードがログインパスワードと管理パスワードの両方に一致した場合、管理ユーザーとしてログインします。

登録ユーザーでログインする場合

• usernameコマンドで設定したユーザー名とパスワードを入力してください。
• 管理者権限を持たないユーザーでログインした場合は、一般ユーザーとしてログインします。
• 管理者権限を持つユーザーでログインした場合は、管理ユーザーとしてログインします。

<一般ユーザーと管理ユーザーについて>

• 一般ユーザー

  一般ユーザーでログインした場合、本機の設定内容や動作状態を確認できます。本機の設定を行うことはできません。

• 管理ユーザー

  管理ユーザーでログインした場合、Web GUIのすべての操作が可能です。本機の設定内容や動作状態の確認だけでなく、本機の設定を行うこともできます。

<パスワードについて>

• パスワードは必ず半角文字で入力してください。全角文字は使用できません。また大文字 / 小文字の違いも判定します。
• 設定したパスワードは忘れないようにしてください。万が一パスワードを忘れてしまった場合は、本機の設定を行った管理者に、正しいパスワードをお問い合わせください。

<注意>

• ブラウザーの設定がCookieをブロックする設定になっている場合、正しくログインできません。
• その場合、はじめに 2. 利用環境よりCookieの設定を行ってください。

3. ログアウト方法

• 画面右上の「ログアウト」ボタンを押すと、「ログアウト」ダイアログが表示されます。
• ダイアログ内の「ログイン画面」ボタンを押すと、ログインページへ移動します。

4. セッションについて

• Web GUIへのログインに成功すると、使用ブラウザーと本機とのセッションが確立されます。
• 別のブラウザーや別の端末からログインすると、その都度新しいセッションが確立されます。
• 確立されたセッションは、ログアウトするか、タイムアウトが発生するまで維持されます。
• 確立されたセッションは、最後に通信が発生してから 5分 が経過するとタイムアウトします。
• 同時に確立できるセッション数の上限は、4つです。
• セッション情報はshow usersコマンドで確認することができます。

各画面について

1. ダッシュボード

本機の各種システム情報を可視化して表示するページです。以下の状態を確認、監視することができます。

• インターフェース情報
• システム情報
• リソース情報 ( CPU使用率 / メモリ使用率 )
• SYSLOG
• 端末監視
• トラフィック情報 ( 送信 / 受信 )
• リソース情報 ( グラフ )

2. LANマップ

本機のLANインターフェースで管理しているヤマハネットワーク機器やその配下の端末の可視化、管理、設定を行うページです。

LANマップは本機がマスターとして動作している場合のみ表示されます。

3. 詳細設定

• インターフェース設定
• リンクアグリゲーション
• VLAN
  • VLANの作成
  • タグVLAN
  • マルチプルVLAN
• MACアドレステーブル
• ルーティング
• DNSクライアント
• IGMPスヌーピング
• アクセスリスト
  • アクセスリストの作成
  • アクセスリストの適用
• QoS
• メール通知
• 端末監視

4. 管理

本機に関する設定、保守を行うページです。以下の項目があります。

• 本体の設定
• アクセス管理
  • ユーザーの設定
  • 各種サーバーの設定
• 外部デバイス連携
  • microSD
• Dante最適設定
• 保守
  • コマンドの実行
  • ファームウェアの更新
  • CONFIGの管理
  • 統計情報の管理
  • SYSLOGの管理
  • 再起動と初期化
• Web GUIの言語

5. CONFIG

本機の設定であるshow running-configコマンドの実行結果を、Webブラウザーで表示することとテキストファイルで取得することができます。

• CONFIGを表示する
  • 「CONFIG」メニューの「ブラウザーで表示」ボタンを押すと、サブウィンドウにshow running-configコマンドの実行結果が表示されます
  • 終了する場合は、Webブラウザーの終了ボタンを押してください
• CONFIGをテキストファイルで取得する
• 「CONFIG」メニューの「テキストファイルで取得」ボタンを押すと、自動的にダウンロードが始まります
• 取得されるファイル名はconfig_YYYYMMDDhhmmss.txtです

  YYYY ... 西暦 ( 4 桁 )

  MM ... 月 ( 2 桁 )

  DD ... 日 ( 2 桁 )

  hh ... 時 ( 2 桁 )

  mm ... 分 ( 2 桁 )

  ss ... 秒 ( 2 桁 )

6. TECHINFO

本機の各種機能のステータス情報を一括参照するために、show tech-supportコマンドがあります。

「TECHINFO」メニューではshow tech-supportコマンドの実行結果を、Webブラウザーで表示することとテキストファイルで取得することができます。

• TECHINFOを表示する
  • 「TECHINFO」メニューの「ブラウザーで表示」ボタンを押すと、サブウィンドウにshow tech-supportコマンドの実行結果が表示されます
  • 終了する場合は、Webブラウザーの終了ボタンを押してください
• TECHINFOをテキストファイルで取得する
  • 「TECHINFO」メニューの「テキストファイルで取得」ボタンを押すと、自動的にダウンロードが始まります
  • 取得されるファイル名はtechinfo_YYYYMMDDhhmmss.txtです

    YYYY ... 西暦 ( 4 桁 )

    MM ... 月 ( 2 桁 )

    DD ... 日 ( 2 桁 )

    hh ... 時 ( 2 桁 )

    mm ... 分 ( 2 桁 )

    ss ... 秒 ( 2 桁 )

• 注意事項
  • TECHINFOの取得には時間がかかることがあります
  • 取得している最中は本機の負荷があがることがあります

ダッシュボード

• ダッシュボードについて
• 各ガジェットについて

ダッシュボードについて

ダッシュボードの使い方

• ダッシュボードとは
• 各種システム情報やステータス情報を可視化、監視するページのことを「ダッシュボード」と呼びます
• 監視対象の各種パラメータが閾値以上の値になると警告欄が表示されるため、障害発生時の原因解析やトラブルシュートにも利用できます

• ガジェットとは
• ダッシュボードに表示される一つ一つのウィンドウのことを「ガジェット」と呼びます
• 確認したいガジェットは任意の位置に配置させることができます
• 各ガジェットの情報は定期的に自動更新されます

ダッシュボードには以下のボタンが表示されます。

• 「スタック切替」ボタンについて
  • スタック構成が有効な場合に、左上にスタック切替ボタンが表示されます
  • スタックIDを選択することで、以下のガジェットで選択されたスタックの情報が表示されます
  • システム情報
  • リソース情報
  • インターフェース情報
  • リソース情報 ( グラフ )
  • Active状態のスタックのみ選択可能になります
  • 初期画面ではマスタースタックが選択されます
  • 分離中のガジェットは、各ガジェット毎に次回更新タイミングで選択されたスタックの情報が表示されます
• 「ガジェット」ボタンについて
  • 右上の「ガジェット」ボタン () から表示するガジェットを選択します
• 「警告」ボタンについて
  • 警告は新しい順に最大で32件表示されます
  • 表示している各ガジェットで状態を監視し、異常状態または高負荷を検知すると「警告」ボタン () が点滅し、「警告」ボタンの下には警告一覧が表示されます
  • 警告一覧には現在検出している警告内容が新しい順に表示されます
    • 異常を検出した日時
    • 異常を検出したガジェット
    • 検出した内容
  • 警告の対象となっているガジェットのバーにも「警告」ボタンが点滅しながら表示されます
  • 警告表示は以下の条件を満たすと表示されなくなります ( 検知した内容によって条件は異なります )
    • 異常状態から復旧する ( 使用率やスループットが閾値を下回った、など )
    • 状態をクリアした ( 設定を変更した、ポートがリンクダウンした、など )
    • 警告一覧の「解除」ボタン () を押す (※)

      (※)「解除」ボタンを押して警告一覧に表示させないようにしても、異常状態が解消されたわけではありませんので注意してください

  • 全ての警告表示が消えると「警告」ボタンの点滅は止まり、警告一覧の表示は消えます
  • 「警告」ボタンを押すと警告一覧を開閉できます
  • 警告一覧と警告履歴の一覧を同時に開くことはできません
• 「履歴」ボタンについて
  • 警告履歴は新しい順に最大で64件表示されます
  • 警告履歴は太字で表示されますが、警告一覧で「解除」ボタンにより解除された警告内容は細字で表示されます
  • 解除されていない未確認の警告履歴がある場合は、「履歴」ボタン () の右下にその件数、つまり太字で表示されている警告履歴の数が表示されます ()

    この数字が表示されている時は、警告履歴の一覧で発生していた警告の内容を確認してください

  • 警告履歴の一覧で各履歴の「確認」ボタン () を押すと確認済みの履歴として細字に切り替わり、「確認」ボタンの表示は消えます
  • 警告履歴の一覧で「全て確認済」ボタン () を押すと全ての履歴が確認済みの状態となります
  • 警告履歴の一覧で「全て削除」ボタン () を押すと全ての履歴が削除されます
  • 「履歴」ボタンを押すと警告履歴の一覧を開閉できます
  • 警告一覧と警告履歴の一覧は同時に開くことはできません

ガジェットの使い方

使用できるガジェットは以下になります。

• システム情報
• リソース情報
• インターフェース情報
• SYSLOG
• 端末監視
• トラフィック情報 ( 送信 / 受信 )
• リソース情報 ( グラフ )
• スタック情報

各ガジェットには以下の機能があります。

• ガジェットの追加：
  • 右上の「ガジェット」ボタン () を押し、ガジェットの一覧から追加するガジェットを選択して「適用」ボタンを押してください
  • ガジェットは常にダッシュボードの一番左上に追加されます
• ガジェットの削除：
  • 右上の「ガジェット」ボタン () を押し、ガジェットの一覧の選択を外して「適用」ボタンを押してください
  • 各ガジェットの右上にある「閉じる」ボタン () を押してもガジェットを削除することができます
• ガジェットの移動：
  • 各ガジェットのバーにマウスを重ねると、マウスポインタが移動マークに切り替わり、ドラッグするとガジェットを任意の位置に移動することができます
  • ガジェットの移動先候補は灰色で表示されます
  • インターフェース情報ガジェットは移動させることができません
• ガジェットの画面分離：
  • 各ガジェットの右上に「分離」ボタン () が表示されます
  • 「分離」ボタンを押すと、そのガジェットだけが別ウィンドウで表示されます
  • そのとき、ダッシュボード内の該当ガジェットでは「画面分離中です」と表示されます
  • ガジェットを分離しているときは以下の動作になります
    • 分離元のガジェットには「分離」ボタンは表示されなくなります
    • ダッシュボードの表示を更新すると、分離しているガジェットは全てダッシュボードに戻って表示されます
    • ダッシュボードを閉じると、分離している全てのガジェットも閉じられます
  • 分離したガジェットは、URLを直接ブラウザーに指定して表示することもできます

    URLを直接指定した場合、マスタースタックの情報が表示されます

    例）システム情報ガジェット：http://192.168.100.1/dashboard/system.html

• ガジェットの最小化：
  • 各ガジェットの左上にある最小化アイコン () を押すと、アイコンが横向きになり () ガジェットは最小化表示になります
  • 再び押すとアイコンは元の下向き () に戻り、ガジェットは元の大きさに戻ります
• ガジェットの位置情報の保存：
  • ガジェットを追加、削除したときや、移動したとき、最小化 / 元に戻す操作をしたときにガジェットの位置情報が保存されます
  • 電源を再投入した後でもこれらの情報は保存されています
  • 工場出荷状態に戻すと、これらの情報は初期化されます
  • 一般ユーザーでログインした場合、ガジェットの位置情報は保存されません
• ガジェットの自動更新：
  • すべてのガジェットは定期的に自動更新されます
  • 更新間隔はガジェットによって異なります
• 警告表示：
  • 各ガジェットで異常状態または高負荷を検知すると、該当ガジェットの最小化アイコンの隣に「警告」ボタン () が点滅しながら表示されます
  • 警告の対象となる状態は以下になります

    ガジェット	トリガ
    システム情報	起動理由でリブートを検出したとき
    リソース情報	CPU使用率が 80%以上になったとき
    	メモリ使用率が 80%以上になったとき
    インターフェース情報	ループが発生したとき
    	SFP受光レベルが上限しきい値を超えたとき
    	SFP受光レベルが下限しきい値を下回ったとき
    トラフィック情報	ポートのスループットがリンク速度の60%を超えたとき
    スタック情報	スタックポートがリンクダウンしたとき
    	スタックポートがリンクアップしたとき
    	ハートビートエラーを検出したとき
    	スレーブからマスターに昇格したとき

各ガジェットについて

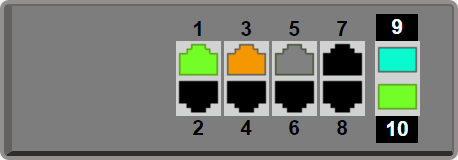

インターフェース情報

ポートのリンク状態とPoE給電状況を表示します。

• 「ポート」アイコンの表示からポートのリンク状態を確認することができます。
• 「ポート」アイコンにマウスカーソルを重ねると、ポート詳細情報を確認することができます。
• 「ポート」アイコンはリンク状態に応じて以下のように表示されます。

リンク状態:LANポートの場合

アイコン	説明
	リンクアップ ( ポートスピード 1000BASE-T )
	リンクアップ ( ポートスピード 100BASE-TX )
	リンクアップ ( ポートスピード 10BASE-T )
	リンクダウン
	異常発生( ループ検知, BPDUガードによるシャットダウン, ポートセキュリティーによるシャットダウン )

リンク状態:SFPポートの場合

アイコン	説明
	リンクアップ ( ポートスピード 10GbE )
	リンクアップ ( ポートスピード 1GbE )
	リンクダウン
	異常発生( ループ検知, BPDUガードによるシャットダウン, ポートセキュリティーによるシャットダウン, 受光レベル異常 )

システム情報

以下の情報を表示します。

• 機器名：
  • スイッチの機器名を表示します。
• ファームウェアRev.：
  • ファームウェアのリビジョン
• シリアルNo.：
  • 機器のシリアル番号
  • 筐体背面のシールにも記載されています
• MACアドレス：
  • 機器のMACアドレス
  • 筐体背面のシールにも記載されています
• 実行中ファームウェア：
  • 現在起動中の ファームウェアが表示されます
  • 外部メモリ内に保存されているファームウェアから起動している場合は、"exec(SD)" と表示されます
• 実行中設定ファイル：
  • 現在使用中のCONFIGファイルが表示されます
  • startup-config selectコマンドにより、config0 〜config4 を選択します。外部メモリ内に保存されているCONFIGファイルから起動している場合は、"config(SD)" と表示されます
• システム時刻：
  • 現在の機器の日時
  • 日時が合っていない場合、Web GUIの「管理」->「本体の設定」ページから、またはclock setコマンド、ntpdateコマンドで日時を合わせてください
• 起動時刻：
  • システムが起動した日時
• 起動理由：
  • 起動した理由
  • 電源OFF状態からの起動、reloadコマンド、リビジョンアップ、など
  • 起動理由でリブートを検出した場合は背景が赤色に変わり、警告表示 () されます
  • ネットワーク管理者に確認してください
  • 警告一覧の「解除」ボタン () をクリックして、警告表示を解除してください
• SFP受光レベル :
  • SFPポートの受光レベル状態と接続モジュールが表示されます

リソース情報

CPU使用率とメモリ使用率を表示します。

• CPU使用率とメモリ使用率の現在の値とピーク値を表示します
• メーターの右側の数字は現在の使用率、左側はピーク値を示します
• 「ピーク値のクリア」をクリックすると、それまでのピーク値をクリアすることができます
  • 機器を再起動してもピーク値はクリアされます
• それぞれのメーターにマウスカーソルを重ねると、ピーク値とピーク値を記録した日時が表示されます
• CPU使用率が80%以上になると警告表示 () されます
  • ピーク値を記録した日時を確認し、他のガジェットからその時間帯のトラフィックやログを確認してください
• メモリ使用率が80%以上になると警告表示 () されます
  • ピーク値を記録した日時を確認し、他のガジェットからその時間帯のトラフィックやログを確認してください

SYSLOG

最新のSYSLOGを表示します。

• 一番上が最新のログになります
• セレクトメニューから表示する行数を変更することができます（初期値：10 行）

端末監視

監視端末の一覧とそれぞれの状態を表示します。

• アップと判定された端末(Up)、ダウンと判定された端末(Down)、監視が開始されていない端末(Idle)、監視端末の総数(All)がそれぞれカウントされます
• 監視端末ごとに監視対象、機器名、監視種別、状態が表示されます
• 状態欄にマウスカーソルを重ねると、監視端末の状態が表示されます
• 「Up」、「Down」、「Idle」、「All」ボタンをクリックすると各状態の監視端末のみが表示されます
• 監視端末が1つも登録されていない時は「監視端末が登録されていません」と表示されます

トラフィック情報

物理インターフェースのトラフィックをグラフで表示します。

送信トラフィック用ガジェットと受信トラフィック用ガジェットがそれぞれ存在します。

• 「Live」、「Day」、「Month」、「Year」ボタンでグラフの描画期間を変更することができます
  • Live
    • 直近2分間のトラフィックを表示します
    • グラフは1秒周期で自動更新されます
  • Day
    • 指定した日の1時間ごとのトラフィックを表示します
    • 日の指定は、ガジェット右上にある日付指定ボックスから行うことができます
    • 日付指定ボックスを押すとカレンダーが表示され、日を選択することで指定した日のグラフが表示されます
    • カレンダーでは、過去1年以内の日付を指定することができます。
  • Month
    • 指定した月の1日ごとのトラフィックを表示します
    • 月の指定は、ガジェット右上にある月指定ボックスから行うことができます
    • 月指定ボックスを押すとカレンダーが表示され、月を選択することで指定した月のグラフが表示されます
    • カレンダーでは、過去1年以内の月を指定することができます。
  • Year
    • 指定した年の1月ごとのトラフィックを表示します
    • 年の指定は、ガジェット右上にある年指定ボックスから行うことができます
    • 年指定ボックスを押すと年の一覧が表示され、年を選択することで指定した年のグラフが表示されます
    • 年指定ボックスでは、現在の年と前年のいずれかを指定することができます。
• 「インターフェースの選択」ボタン () をクリックすると、「インターフェースの選択」ダイアログが表示されます
• 「インターフェースの選択」ダイアログからグラフに表示するインターフェースを選択します
• グラフには、インターフェースの各時間あたりの平均トラフィックが描画されます
• グラフの線は最大で 8 本まで表示でき、[青、サーモンピンク、黄、緑、灰、スカイブルー、ピンク、紫]の8色が使用されます
  • この色は、グラフを描画するタイミングでインターフェース番号の若い順に割り当てられます
• グラフの縦軸の上限はトラフィックに応じて最小 10 [Mbps]から最大 10000 [Mbps]まで増えていきます
• グラフの横軸は、指定した描画期間によって以下が表示されます
  • Live : 現時刻 - 120 秒前の時刻 (hh:mm:ss形式)
  • Day : 0 時 - 23 時
  • Month : 1 日 - 28 日, 29 日, 30 日, 31 日
  • Year : 1 月 - 12 月
• グラフの線上にマウスカーソルを重ねると、インターフェース情報、日時、トラフィック量が表示されます
• ガジェットの最下部には現在表示されているグラフの凡例が表示されます
• 凡例の使い方
  • 凡例のチェックが有効になっている線のみが表示されます
  • チェックを外すとその線はグラフから表示されなくなります
  • 複数の線が重なって表示されていたり、一時的に特定のインターフェースのみを監視したい場合などに有効です
  • 現在監視の対象になっているインターフェースが存在しない場合は、「監視対象のインターフェースが選択されていません」と表示されます
• 画面を更新すると、描画期間と凡例の選択状態は以下の初期状態に戻ります
  • 描画期間 :Live
  • 凡例のチェックボックス : すべて適用
• トラフィックが60%を超えると警告 () が表示されます
• トラフィックが50%を下回ると警告が解除されます
• 「分離」ボタン () により別ウィンドウでガジェットを表示させた場合
  • 監視対象のインターフェースの設定は分離前の設定が反映されます
  • 描画期間と凡例の設定は初期状態に戻ります
  • 分離したウィンドウ内で選択したインターフェースの設定は、分離画面を閉じるとダッシュボードのガジェットにも反映されます
• 分離したウィンドウのURLを直接入力してガジェットを表示させた場合
  • 描画期間と凡例の設定は初期状態に戻ります

リソース情報(グラフ)

CPU使用率とメモリ使用率をグラフで表示します。

• 「Live」、「Day」、「Month」、「Year」ボタンでグラフの描画期間を変更することができます
  • Live
    • 直近2分間のトラフィックを表示します
    • グラフは1秒周期で自動更新されます
  • Day
    • 指定した日の1時間ごとのトラフィックを表示します
    • 日の指定は、ガジェット右上にある日付指定ボックスから行うことができます
    • 日付指定ボックスを押すとカレンダーが表示され、日を選択することで指定した日のグラフが表示されます
    • カレンダーでは、過去1年以内の日付を指定することができます。
  • Month
    • 指定した月の1日ごとのトラフィックを表示します
    • 月の指定は、ガジェット右上にある月指定ボックスから行うことができます
    • 月指定ボックスを押すとカレンダーが表示され、月を選択することで指定した月のグラフが表示されます
    • カレンダーでは、過去1年以内の月を指定することができます。
  • Year
    • 指定した年の1月ごとのトラフィックを表示します
    • 年の指定は、ガジェット右上にある年指定ボックスから行うことができます
    • 年指定ボックスを押すと年の一覧が表示され、年を選択することで指定した年のグラフが表示されます
    • 年指定ボックスでは、現在の年と前年のいずれかを指定することができます。
• グラフには、監視対象の各時間あたりの平均使用率が描画されます
• グラフの線は、CPU使用率が青色の線で、メモリ使用率がサーモンピンク色の線で表示されます
• グラフの縦軸の上限は 100 [%]です
• グラフの横軸は、指定した描画期間によって以下が表示されます
  • Live : 現時刻 - 120 秒前の時刻 (hh:mm:ss形式)
  • Day : 0 時 - 23 時
  • Month : 1 日 - 28 日, 29 日, 30 日, 31 日
  • Year : 1 月 - 12 月
• グラフの線上にマウスカーソルを重ねると、監視対象、日時、使用率が表示されます
• ガジェットの最下部には現在表示されているグラフの凡例が表示されます
• 凡例の使い方
  • 凡例のチェックが有効になっている線のみが表示されます
  • チェックを外すとその線はグラフから表示されなくなります
• 画面を更新すると、描画期間と凡例の選択状態は以下の初期状態に戻ります
  • 描画期間 :Live
  • 凡例のチェックボックス : すべて適用
• CPU使用率が80%を超えると警告 () が表示される
• CPU使用率が80%を下回ると警告が解除される
• メモリ使用率が80%を超えると警告 () が表示される
• メモリ使用率が80%を下回ると警告が解除される
• 「分離」ボタン () により別ウィンドウでガジェットを表示させた場合
  • 描画期間と凡例の設定は初期状態に戻ります
• 分離したウィンドウのURLを直接入力してガジェットを表示させた場合
  • 描画期間と凡例の設定は初期状態に戻ります

スタック情報

以下の情報を表示します。

• スタック機能
  • スタック機能が有効か否かが表示されます
• メンバー
  • スタックメンバーの機種と役割が表示されます
• 状態
  • スタックメンバーの状態が表示されます
  • スタック機能が有効の場合のみ表示されます

LANマップ

• LANマップについて
• 詳細

LANマップについて

1. 概要

LANマップはネットワークに接続されているスレーブ ( ヤマハスイッチ ) の端末情報を表示して、ネットワーク全体を可視化します。WebGUIからスレーブの状態の確認やVLANの設定などを行うことができます。また、ネットワークの異常を検知できるため、トラブル発生時の原因究明に役立ちます。

※LANマップの制御を行うスイッチ ( 本機 ) のことを「マスター」と呼びます。マスターが制御しているヤマハスイッチを「スレーブ」と呼びます。

2. LANマップの使い方

LANマップの使い方について説明します。

2-1. 各ボタンについて

• 「スナップショット」ボタン

  現在のスレーブ、および端末の接続状態をスナップショットとして保存できます。また、スナップショットのエクスポート、インポート、削除を行うことができます。

  ※スナップショット機能を使用するには、「設定」から、スナップショット機能を有効にする必要があります。

  ※ネットワークの構成によっては、スナップショットの保存が完了するまでに数分程かかる場合があります。その間、他の処理を実行しても問題ありません。

• 「通知」ボタン

  現在のネットワークに対するメッセージを表示します。ファンの停止やループの発生といった、スレーブの異常を通知します。

• 「履歴」ボタン

  通知メッセージの履歴を表示します。履歴は最大で 1000 件まで保存できます。

  「全て削除」ボタンを押すと、すべての履歴を削除します。

• 「機器一覧」ボタン

  「機器一覧ページ」を別ウィンドウで表示します。機器一覧ページでは、LANマップで管理している端末、スレーブを一覧で表示したり、端末情報を一括管理したりできます。

• 「一覧マップ」ボタン

  「一覧マップページ」を別ウィンドウで表示します。一覧マップページでは、LANの接続機器をひとつのマップ上にまとめて表示できます。

• 「設定」ボタン

  LANマップ機能に関する設定を行うことができます。

2-2. LANマップを使用する

LANマップを使用するには、「設定」ボタンを押して「LANマップの設定」ダイアログを開き、基本設定の「L2MSの動作モード」で「マスター」を選択してください。

「L2MSの動作モード」が、「スレーブ」や「L2MSを使用しない」の場合は、本機のLANマップは使用できません。本機がスレーブとして動作している場合は、本機を制御しているマスター上でLANマップをご利用ください。

2-3. ページを切り替える

LANマップは主にマップ、タグVLAN、マルチプルVLANページで構成されます。

画面上部にあるページ切り替えトグルスイッチから、表示するページを切り替えることができます。

2-4. スナップショット機能を利用する

スナップショット機能では、現在のネットワークの接続状態と、事前に保存したネットワークの接続状態（スナップショット）を比較します。その結果、ネットワークの接続状態が変化していれば警告メッセージを表示する機能です。スナップショット機能を使用するには、以下の操作を行ってください。

1. 「設定」ボタンから「LANマップの設定」ダイアログを開き、スナップショット機能の設定の項目で「スナップショット機能を使用する」を選択してください。端末も比較対象に含める場合は、対象とする端末に応じて「すべての端末を比較対象に含める」または「有線接続されている端末のみ比較対象に含める」を選択してください。
2. 「スナップショット」ボタンからスナップショットの保存を実行してください。エクスポートしたスナップショットをマスターに適用する場合は、スナップショットのインポートを実行してください。

3. 管理ユーザー / 一般ユーザーでできることの違い

基本的に、一般ユーザーは情報の確認だけ行うことができます。設定変更が発生する操作(スナップショットの管理、端末マスターの編集、操作など)は実行できません。

管理ユーザーは、すべての操作の実行が可能です。

一般ユーザーでできない操作は以下のとおりです。

• スレーブの管理
• 「設定」ボタンによるLANマップの設定変更
• 「取得」ボタンによる機器情報取得
• 「スナップショット」ボタンによるスナップショットの管理
• 端末マスターの編集、削除、新規登録、インポート、エクスポート
• 端末一覧、スレーブ一覧をCSV形式で保存する操作

詳細

• マップ
• タグVLAN
• マルチプルVLAN
• 機器一覧
• 一覧マップ

マップ

1. 概要

ネットワークの状態が可視化されます。機器の接続状況を確認したり、ヤマハスイッチの設定を変更したりできます。

2. マップページの構成

マップページでは、「ツリービュー」、「機器詳細と設定ビュー」、「接続機器ビュー」に現在のネットワークの状態が表示されます。

2-1. ツリービュー

マスターを起点としたスレーブのトポロジーが画面左下部に表示されます。他社製ネットワーク機器は表示されません。「ツリービュー」で「機器」アイコンを押すと、「機器詳細と設定ビュー」と「接続機器ビュー」に機器の情報が表示されます。

2-2. 機器詳細と設定ビュー

「ツリービュー」で選択したマスター、およびスレーブの詳細情報と機器の詳細画像が画面上部に表示されます。

2-3. 接続機器ビュー

「ツリービュー」で選択したマスター、およびスレーブに接続されている機器が画面右下部に表示されます。「LANマップの設定」の「端末管理機能」を有効にしていない場合、端末 ( PCやモバイル機器など ) の情報は表示されません。

• 取得日時

  「ツリービュー」で選択されたマスター、およびスレーブに接続されている端末の情報が最後に取得された時間です。「LANマップの設定」の「端末管理機能」を有効にしていない場合、表示されません。

• 「取得」ボタン

  「ツリービュー」で選択したマスターおよびスレーブの、接続されている端末の情報を取得できます。「LANマップの設定」の「端末管理機能」を有効にしていない場合、表示されません。

• ページ選択

  端末一覧のページ番号が表示されています。やを押したり、数値を入力したりすることでページ遷移します。

• 「全表示」ボタン

  リストに機器情報の全項目が表示されます。全表示中に再度押すと元の表示に戻ります。

• リスト

  「ツリービュー」で選択したマスターおよびスレーブの、接続されている機器の情報がリスト表示されます。また、項目ごとのソートスイッチを押すことでリストを並び替えることができます。初期画面ではポート順にソートされています。

  VLAN IDの項目には、アクセスVLANの場合は (A) が、トランクVLANの場合は (T) が表示されます。

  ポートがプライベートVLAN用ポートとして使用されている場合、VLAN IDは表示されずに (P) が表示されます。

  ポートがボイスVLAN用ポートとして使用されている場合、VLAN IDは表示されずに (V) が表示されます。

3. 機器の状態を確認する

「機器詳細と設定ビュー」では、以下を確認できます。

• 機器名
• MACアドレス
• ポートのリンク状態
• 給電状況

制限事項：スタックを構成している機器の場合、スタックID 1 だけの状態を確認できます。

3-1. ポートのリンク状態を確認する

「機器詳細と設定ビュー」の「ポート」アイコンの表示から、ポートのリンク状態を確認できます。

また、「ツリービュー」でスレーブを選択した場合、「機器詳細と設定ビュー」の「ポート」アイコンを押すと、ポート詳細情報を確認できます。なお、「ポート」アイコンに↑が付いているポートはアップリンクポートを表しています。

「ポート」アイコンはリンク状態に応じて以下のように表示されます。

LANポートの場合

アイコン	説明
	リンクアップ ( ポートスピード 1000BASE-T )
	リンクアップ ( ポートスピード 100BASE-TX )
	リンクアップ ( ポートスピード 10BASE-T )
	異常発生
	リンクダウン

SFPポートの場合

アイコン	説明
	リンクアップ ( ポートスピード 10GbE )
	リンクアップ ( ポートスピード 1GbE )
	スタックポート
	異常発生
	リンクダウン

3-2. PoE対応スイッチの給電状況を確認する

「ツリービュー」でPoE対応スイッチ の「機器」アイコンを押し、「機器詳細と設定ビュー」の「給電状況」ボタンを押すと、PoE給電状況を確認できます。

「ポート」アイコンは給電状況に応じて以下ように表示されます。

SWR2311Pシリーズの場合

アイコン	説明
	PoE給電中 ( 給電Class0 〜 3 )※ただし、SWR2311Pシリーズの場合、アイコン内に給電Classを表記します。
	PoE給電中 ( 給電Class4 )
	PoE給電は行わない
	給電停止 ( 異常発生 )
	給電停止

SWR2100Pシリーズの場合

アイコン	説明
	PoE給電中 ( 給電Class0 〜 4 )
	PoE給電は行わない
	給電停止 ( 異常発生 )
	給電停止

4. ネットワークの異常を監視する

LANマップはネットワークを監視し、異常を検知する仕組みを持っています。ネットワークに異常が検知されると以下にメッセージが表示されます。

• 通知エリア

  「通知」ボタンを押すと、現在のネットワークの状態に対するメッセージが表示されます。また、通知エリアは新しいメッセージが追加されると自動的に表示されます。なお、異常が検知されている機器が存在する場合、ツリービューの「機器」アイコンの横にが表示され、「接続機器ビュー」の機器情報が赤でハイライトされます。

• 履歴エリア

  「履歴」ボタンを押すと、それまでに通知されたメッセージの履歴が表示されます。

制限事項：スタックを構成している機器の場合、スタックID 1 だけの異常を検知できます。

4-1. スイッチの動作状況・異常を監視する

LANマップでは、以下の動作や異常を検知すると「通知エリア」および「履歴エリア」にメッセージが表示されます。「通知エリア」と「履歴エリア」の両方に表示されるメッセージと、片方だけに表示されるメッセージがあります。

「LANマップの設定」のイベント監視機能を有効にすると、スレーブの監視対象イベントの情報を定期的に取得します。

監視対象イベントと対応スレーブは以下のとおりです。

通常、スレーブでイベントが発生した場合は、マスターに対して通知が送信されます。そのため、イベント監視機能が無効になっている場合でも、スレーブのイベント発生を検知できます。しかし、何らかの理由でマスターが通知を受信できなかったときのために、イベント監視機能を有効にすることをお薦めします。

4-2. ネットワークの接続状態を監視する

ネットワークの接続状態を監視するには、本ヘルプの「LANマップについて」-「2-4. スナップショット機能を使用する」の手順に従ってスナップショット機能を有効にしてください。

スナップショット機能では、現在のネットワークの接続状態とスナップショットとを比較します。違いがあった場合、ネットワークに異常があると判断します。 「スナップショット」ボタンを押すと、スナップショットの管理ダイアログが表示されます。スナップショットの管理ダイアログでは、スナップショットの保存、エクスポート、インポート、削除を行うことができます。

• 保存

  スナップショットの保存を行います。「保存前にネットワークの接続状態を更新する」を有効にした場合、ネットワークの接続状態の情報を最新に更新した後に保存します。

• エクスポート

  スレーブ用スナップショットと端末用スナップショットがダウンロードされます。

• インポート

  PCに保存したスナップショットをマスターに適用します。「ファイル選択」ボタンからスレーブ用スナップショットと端末用スナップショットを選択してください。端末用スナップショットを選択しない場合、既存のスナップショットは削除され、空の端末用スナップショットが作成されます。

  ※編集したスナップショットを使用すると、正常に動作しない場合があります。

• 削除

  スナップショットの削除を行います。

スナップショット機能が有効であれば、スレーブは常時、警告の対象となります。端末については、以下の条件をすべて満たす場合に警告の対象となります。

• スナップショット機能の「端末も比較対象に含める」を有効にしている
• 端末マスターでスナップショット機能を「監視対象に含める」にしている

ネットワークに存在するすべての端末を警告の対象外とする場合は、スナップショット機能の「端末も比較対象に含める」を無効にしてください。特定の端末だけを警告の対象外とする場合は、まず、スナップショット機能の「端末も比較対象に含める」を有効にしてください。その上で、端末マスターの編集で、警告の対象外とする端末のスナップショット機能を「監視対象に含めない」にしてください。警告対象外の端末の場合、接続状態とスナップショットに違いがあっても、ネットワークの異常が検知されたとは判断されません。

スナップショット機能により、以下の動作状況および異常を確認できます。「通知エリア」と「履歴エリア」の両方に表示されるメッセージと、片方だけに表示されるメッセージがあります。

5. 機器を検索する

機器を検索するには、検索ボックスにキーワードを入力して 「検索」ボタンを押してください。「接続機器ビュー」に、キーワードと一致する情報を含む機器がすべて表示されます。「ツリービュー」では、検索でヒットした機器が接続されている「機器」アイコンがブルーグレーでハイライトされます。

機器の検索を解除するには、「×」ボタンを押してください。

機器検索はキーワードと以下の機器情報を比較することで行われます。

• 経路
• SSID
• VLAN ID
• メーカー
• 機器名
• コメント
• MACアドレス
• IPアドレス
• 機種名
• OS
• 周波数

「ツリービュー」のブルーグレーでハイライトされた「機器」アイコンを押すと、「接続機器ビュー」の検索でヒットした機器がブルーグレーでハイライトされます。異常検知による赤のハイライトと重なった場合、ブルーグレーが優先されます。なお、キーワードの大文字、小文字は区別されません。

キーワードには正規表現を用いることができます。LANマップで利用できる正規表現の文法を以下に示します。

6. スレーブを設定・管理する

「機器詳細と設定ビュー」に表示される各種ボタンから、スレーブの設定・管理を行うことができます。「機器詳細と設定ビュー」に表示されるボタンは、「ツリービュー」で選択した機器によって異なります。

6-1. スレーブを管理する

「ツリービュー」でマスターの「機器」アイコンを押します。続けて、「機器詳細と設定ビュー」の「スレーブの管理」ボタンを押すと、スレーブの管理設定ダイアログが表示されます。スレーブの管理設定ダイアログでは、各機器の情報の表示やIPアドレスの設定などを行うことができます。

機器ごとに設定・管理できる項目は、以下のとおりです。

※以下は、SWP2シリーズ、SWP1シリーズ、SWR2310シリーズ、SWR2311Pシリーズが対応しています。

• IPアドレスの設定

  IPアドレスを設定します。

  スレーブの管理画面を表示した時点での、スレーブのIPアドレスが表示されます。

  タイミングにより設定反映前のIPアドレスが表示される場合があります。

• CONFIGの保存/復元/削除

  コンフィグの保存、復元、削除をします。

  複数のスレーブに対して、一括で行うこともできます。

• 指定方法

  スイッチの指定方法を設定します。

6-2. スイッチの設定・保守を行う

「ツリービュー」でヤマハスイッチの「機器」アイコンを押し、「機器詳細と設定ビュー」に表示されるボタン ( 名称はスイッチにより異なります ) を押すと、ダイアログや設定画面が表示されます。

ここでは、スイッチの各種機能の設定をしたり、ファームウェアの更新や再起動などの保守機能を実行したりできます。設定・表示できる項目や実行できる保守機能は、機種によって異なります。

【SWR2311P-10G、SWP1、SWP2、SWR2310シリーズの場合】

「GUIを開く」ボタンを押すと、スイッチ のWeb GUIが別ウィンドウで表示されます。

【SWR2100Pシリーズの場合】

「スイッチの設定表示と保守」ボタンを押すとダイアログが表示されます。

• 機器名

  スイッチの機器名を表示します。

• ポート共通の設定

  ポート共通の設定を表示します。

• 保守

  スイッチに対して、以下を実行できます。

  • フレームカウンタをリセットする
  • ファームウェアを更新する
  • 再起動を行う

6-3. スイッチのポートを設定する

「ツリービュー」でヤマハスイッチの「機器」アイコンを押し、「機器詳細と設定ビュー」の機器の詳細画像でポートを選択して「ポートの設定」ボタンを押すと、ポートの設定ダイアログが表示されます。「機器詳細と設定ビュー」の機器の詳細画像でポートが選択されていない場合は、ポートの設定を行うことはできません。スマートL2 スイッチだけ、ポートの設定が変更可能です。

6-4. スイッチのポートの給電操作を行う

「ツリービュー」でヤマハスイッチの「機器」アイコンを押し、「機器詳細と設定ビュー」の機器の詳細画像でポートを選択して「ポートの給電操作」ボタンを押すと、ポートの給電操作ダイアログが表示されます。「機器詳細と設定ビュー」の機器の詳細画像でポートが選択されていない場合、および選択されたポートが給電非対応の場合は、ポートの給電操作を行うことはできません。ポートの給電操作ダイアログでは、ポートごとの給電機能の設定を行うことができます。

なお、SWR2100Pシリーズ、SWR2311Pシリーズの場合だけ設定できます。

6-5. リンクアグリケーションの設定を行う

「ツリービュー」でヤマハスイッチの「機器」アイコンを押し、「機器詳細と設定ビュー」の「リンクアグリケーションの設定」ボタンを押すと、リンクアグリケーションの設定ダイアログが表示されます。リンクアグリケーションに関する設定、および論理インターフェースの追加やVLANなどの設定を行うことができます。

タグVLAN

1. 概要

VLANを作成してヤマハスイッチのポートをグループ分けすることができます。

タグVLANは、以下のスレーブに設定できます。

• ヤマハスイッチ
  • SWP2-10SMF, SWP2-10MMF
  • SWR2311P-10G
  • SWR2310-10G, SWR2310-18GT, SWR2310-28GT

2. 注意事項

• マスターの配下に他社スイッチが接続されている場合、マスターは当該機器を認識することができないため、トポロジーに表示されません。タグVLANの設定を正しく行っているのにもかかわらず、端末と通信ができなくなった場合、マスター配下にVLANタグ付きフレームを遮断している他社スイッチが接続されている可能性があります。
• マスターの配下に機種を識別できないヤマハスイッチが接続されている場合、当該機器の設定によっては、VLANタグ付きフレームが当該機器を通過できない可能性があります。
• スパニングツリーでMSTインスタンスを含む構成には、未対応です。

3. タグVLANページの構成

3-1. ボタン

• 「新規」ボタン

  VLANグループを新たに作成します。

  ポートをVLANグループに参加させるには、事前にVLANグループを作成しておく必要があります。

• 「表示の更新」ボタン

  トポロジー情報とVLAN設定情報を取得し、タグVLANグループ一覧とトポロジーを再描画します。

  スレーブの台数によっては、スレーブのVLAN設定情報が反映されるまでに数秒から数十秒かかることがあります。

3-2. タグVLANグループ一覧

マスターに登録されているVLANグループの一覧と、スレーブのポートが参加しているVLANグループの一覧を表示します。

ただし、フレーム転送が無効に設定されているVLANグループとプライベートVLANは一覧に表示されません。

VLANグループごとにポートの色が割り当てられます。

3-3. トポロジー

マスターを起点としたトポロジーを画面下部に表示します。

ポートの色を確認することによって、どのVLANグループに参加しているかわかります。

制限事項：スタックを構成している機器の場合、スタックID 1 の状態だけ描画されます。

4. タグVLANグループの設定をおこなう

4-1. 新規作成

VLANグループを新たに作成するには、 「新規」ボタンを押してください。

以下の設定ができます。

入力した後、「確定」ボタンを押すと、VLANグループが登録されます。

4-2.設定変更

VLANグループの設定を変更する場合は、「タグVLANグループ一覧」の右側の列にある「設定」ボタンを押してください。

名前の設定を変更できます。

4-3.登録

マスターに登録されていないVLANグループにスレーブのポートが参加している場合、「タグVLANグループ一覧」に「unknown」のVLANグループとして表示されます。

「タグVLANグループ一覧」の右側の列にある「登録」ボタンを押すと、VLANグループをマスターに登録できます。

4-4. 削除

VLANグループを削除する場合は、「タグVLANグループ一覧」の右側の列にある「削除」ボタンを押してください。

つづいて「確定」ボタンを押すと、指定のVLANグループの設定を削除するとともに、スレーブに適用されたVLANグループの設定も削除します。

5. タグVLANグループに参加させる

「タグVLANグループ一覧」の右側の列にある「参加ポート選択」ボタンを押すと、トポロジー内にあるスレーブのポートを選択できるようになります。

ポートの色によって、VLANグループの設定状況が確認できます。

以下は、参加ポート選択中のVLANグループのポートの色がに割り当てられた場合の凡例です。

LAN	SFP	説明
		指定のVLANグループに参加しているアクセスポートです。
		デフォルトVLANグループに参加しているアクセスポートです。
		他のVLANグループに参加しているアクセスポートです。 どのVLANグループに参加しているかは、「タグVLANグループ一覧」で割り当てられたポートの色を確認してください。
		トランクポート、または、ハイブリッドポートです。 指定のVLANグループに参加しています。
		トランクポート、または、ハイブリッドポートです。 指定のVLANグループに参加していません。

ポートを選択すると、ポートの色が変わり、指定のVLANグループに参加させることができます。

再びポートを選択すると、グループへの参加をキャンセルできます。

論理インターフェースに所属するポートのVLAN参加状態を操作した際、同じ論理インターフェースに所属するすべてのポートに対しても同様の操作が反映されます。

ポートを選択した後、「確定」ボタンを押すと設定が反映されます。

※ 機種を識別できないヤマハスイッチが接続されている場合、当該機器の設定によっては、VLANタグ付きフレームが当該機器を通過できない可能性があります。

• アップリンクポート、ダウンリンクポートの自動参加について

  ポートをVLANグループに参加させた場合、マスターから当該スレーブまでをつなぐポート(アップリンク/ダウンリンク)は自動でトランクポート、またはハイブリッドポートとなります。

• VLANグループ参加時の制限事項

  SWP1シリーズ、SWP2シリーズ、SWR2310シリーズ、SWR2311Pシリーズ設定時は以下の制限事項があります。

  • 指定のVLANグループがスレーブでプライベートVLANとして使用されている場合、当該スレーブのポートを、指定のVLANグループに参加させることはできません。
  • ポートがプライベートVLANのプロミスカスポート、もしくはホストポートに設定されている場合、そのポートに対しては設定できません。
  • ポートがリンクアグリゲーション機能で使用されている場合、そのポートに対しては設定できません。(SWP1シリーズだけ)

  また、スタックを構成している機器の場合、スタックポートの設定は変更できません。

6. タグVLANグループの設定を確認する

「タグVLANグループ一覧」では、VLANグループごとにポートの色が割り当てられています。

トポロジー内にあるスレーブのポートの色を見ると、どのVLANグループに参加しているか確認できます。

以下に凡例を示します。

LAN	SFP	説明
		デフォルトVLAN以外のVLANグループに参加しているアクセスポートです。 どのVLANグループに参加しているかは、「タグVLANグループ一覧」で割り当てられたポートの色を確認してください。
		トランクポート、または、ハイブリッドポートです。
		デフォルトVLANグループに参加しているアクセスポートです。

タグVLANグループの設定は、マウスオーバーして表示されるツールチップから確認することもできます。

ツールチップに表示される項目を以下に示します。

• ポート番号
  • 論理インターフェースの場合、論理インターフェース名と論理インターフェースに所属するすべてのポート番号が表示されます。
  • saXはスタティックリンクアグリゲーションの論理インターフェース名です。
  • poXはLACPの論理インターフェース名です。
• ポート種別 ( アクセス, トランク, ハイブリッド )
• 参加しているVLANグループ

また、SWP1シリーズ、SWP2シリーズ、SWR2310シリーズ、SWR2311Pシリーズの設定に関する補⾜情報を以下に⽰します。

• ネイティブVLANについて

  アップリンク/ダウンリンクポートはトランクポートとなり、ネイティブVLANにデフォルトVLANが設定されます。ネイティブVLANとは、トランクポートが受信したフレームが タグなしの場合に、タグなしフレームが参加するVLANグループのことです。

• プライベートVLANのプロミスカスポート・ホストポートについて

  ポートがプライベートVLANのプロミスカスポート、もしくはホストポートに設定されている場合、ツールチップのポート種別に「プライベート」と表示され、参加しているVLANグループは表示されません。

マルチプルVLAN

1. 概要

ひとつのスイッチのポートを複数のグループに分けて、グループ間の通信を遮断できます。ポートを複数のグループに分けるだけでなく、ひとつのポートを複数のグループに参加させることもできます。たとえば、サーバーやルーターなど、すべてのグループと通信を行う必要がある端末が接続されるポートは、すべてのグループに重複して参加させます。

なお、マルチプルVLANでは、異なるグループに所属する場合も同じIPアドレスが割り当てられます。

マルチプルVLANを設定できるスレーブと、そのスレーブに設定可能なグループの最大数は以下のとおりです。

2. マルチプルVLANページの構成

マルチプルVLANページは、「ツリービュー」、「マルチプルVLANの設定ビュー」、「接続機器ビュー」で構成されています。

2-1. ツリービュー

マップページで表示されるものと同一です。

マスターを起点としたスレーブのトポロジーが画面左下部に表示されます。他社製ネットワーク機器は表示されません。「ツリービュー」で「機器」アイコンを押すと、「接続機器ビュー」に機器の情報が表示されます。マルチプルVLANに対応しているスレーブを選択した場合は、「マルチプルVLANの設定ビュー」に設定が表示されます。

2-2. マルチプルVLANの設定ビュー

「ツリービュー」で選択したスレーブの、マルチプルVLANの設定が表示されます。「ツリービュー」で、マルチプルVLANに対応していないスレーブやマスターを選択した場合は表示されません。

制限事項：スタックを構成している機器の場合、スタックID 1 の状態だけ描画されます。

• マルチプルVLANグループ設定一覧

  グループごとに、マルチプルVLANの参加ポートの状態が、表の形式で表示されます。表の横方向はポート、縦方向はグループを表します。

  表中のポートアイコンを押すと、対応するグループへの、ポートの参加状態を変更できます。参加状態になったポートアイコンは、グループに対応した色に変化します ( 例: ) 。参加状態のポートアイコンを再度押すと、参加していない状態に戻ります。

  表の上端の「ポート番号」ボタンを押すと、すべてのグループに対して、そのポートの参加状態を変更できます。表の左端の「グループ番号」ボタンを押すと、そのグループに対して、すべてのポートの参加状態を変更できます。表の左上の「↘」ボタンを押すと、左上から斜めにずらしてポートを選択できます。

  表示されていないポートは、どの指定方法でも状態が変更されません。

  論理インターフェースに所属するポートは、同じ論理インターフェースに所属するポート同士でまとめて、表の右端に表示されます。また、ポート番号の上部には、論理インターフェースの種別と番号が二段のラベルで表示されます。

  上段には論理インターフェースの種別( saもしくはpo )が表示され、下段にインターフェース番号が表示されます。

  saはスタティックリンクアグリゲーションを示し、poはLACPリンクアグリゲーションを示します。

  論理インターフェースに所属するポートのグループ参加状態を操作すると、同じ論理インターフェースに所属するすべてのポートに対しても同様の操作が反映されます。

  • 表示するポート / グループ

    バーのつまみを動かすと、画面に表示するポートとグループを変更できます。

    上のバーがポートに対応し、下のバーがグループに対応します。

    左のつまみを操作することで最小値が変わり、右のつまみを操作することで最大値が変わります。

  • 縮小して表示

    チェックボックスにチェックを入れると、ポートとグループのアイコンが縮小して表示されます。

    縮小表示では、ポートのアップリンクおよびダウンリンクの矢印が表示されません。

  • 「全グループを変更前の状態に戻す」ボタン

    マルチプルVLANに参加するポートを、設定変更前の状態に戻します。

  • 「確定」ボタン

    マルチプルVLANに参加するポートの設定を反映します。

    非表示になっているポートについても設定内容を反映します。

  「マルチプルVLANグループ設定一覧」は、左上のボタンを押すことで、表示と非表示を切り替えることができます。

また、設定済みのマルチプルVLANグループごとの設定内容が、「マルチプルVLANの設定ビュー」下部のスイッチ画像に表示されます。

• グループ選択プルダウンメニュー

  メニュー右側の、スイッチ画像に表示するマルチプルVLANのグループを選択できます。

• スイッチ画像

  グループ選択プルダウンメニューで選択中のグループに参加しているポートが表示されます。

2-3. 接続機器ビュー

マップページで表示されるものと同一です。

「ツリービュー」で選択したマスター、およびスレーブに接続されている機器が画面右下部に表示されます。「ツリービュー」で無線APが選択されている場合は表示されません。「LANマップの設定」の「端末管理機能」を有効にしていない場合、端末 ( PCやモバイル機器など ) の情報は表示されません。

スレーブとしてスイッチを選択した場合は、どのような機器が、スイッチのどのポートに接続されているか確認できます。接続機器ビューを参考にしながら、マルチプルVLANのグループを設定できます。

• 取得日時

  「ツリービュー」で選択したマスターおよびスレーブの、接続されている端末の情報を最後に取得した時間が表示されます。「LANマップの設定」の「端末管理機能」を有効にしていない場合、表示されません。

• ページ選択

  端末一覧のページ番号が表示されています。やを押したり、数値を入力したりすることでページ遷移します。

• 「取得」ボタン

  「ツリービュー」で選択したマスターおよびスレーブの、接続されている端末の情報を取得できます。「LANマップの設定」の「端末管理機能」を有効にしていない場合、表示されません。

• リスト

  「ツリービュー」で選択したマスターおよびスレーブの、接続されている機器の情報がリスト表示されます。また、項目ごとのソートスイッチを押すことでリストを並び替えることができます。初期画面ではポート順にソートされています。

  VLAN IDの項目には、アクセスVLANの場合は (A) が、トランクVLANの場合は (T) が表示されます。

  ポートがプライベートVLAN用ポートとして使用されている場合、VLAN IDは表示されずに (P) が表示されます。

  ポートがボイスVLAN用ポートとして使用されている場合、VLAN IDは表示されずに (V) が表示されます。

3. マルチプルVLANグループの設定を行う

マルチプルVLANグループの設定を行うには、まず設定対象のスイッチを「ツリービュー」から選択します。選択すると、「マルチプルVLANの設定ビュー」内に「マルチプルVLANグループ設定一覧」が表示されます。

「マルチプルVLANグループ設定一覧」が表示されたら、グループごとに参加させたいポートを、対応するポートアイコンを押して選択します。設定の際は、下記のTIPSをご参考ください。

参加ポートの選択が終わったら、「確定」ボタンを押すことでスイッチに設定が反映され、設定が完了します。

マルチプルVLAN設定時のTIPS

• 効率的にポートの選択を行いたい

  「ポート番号」ボタンや、「↘」ボタンを併用すると、効率的にポートを選択できます。

  「ポート番号」ボタンは、特定のポートをその他のすべてのポートと通信を可能にしたい場合に利用できます。たとえば、通常、アップリンクポートは、他のすべてのポート間と通信できるようにする必要があるため、すべてのグループに参加させます。このとき、アップリンクポートの列にある、「ポート番号」ボタンを押すと、グループをひとつひとつ選択する手間が省けます。

  また、「↘」ボタンは、各ポートをそれぞれ別のグループに参加させたい場合に利用できます。たとえば、各ダウンリンクポート間の通信をすべて遮断し、アップリンクポート間との通信だけを行いたいとします。このとき、「↘」ボタンと、アップリンクポートの列にある「ポート番号」ボタンを押してください。各グループにアップリンクポートとダウンリンクポートがひとつずつ参加している状態になり、容易に目的を実現できます。この設定は、インターネットマンションタイプのネットワークなどでよく利用されます。

• 設定するポートやグループを制限したい

  「表示するポート / グループ」のバーを調整し、必要なポート、グループだけが表示されるようにします。

• 設定をやり直したい

  「全グループを変更前の状態に戻す」ボタンを押すことで、参加ポートの選択状態を変更前の状態に戻すことができます。

4. マルチプルVLANグループの設定を確認する

すでに設定済みのマルチプルVLANグループは、「マルチプルVLANの設定ビュー」下部に表示されているスイッチ画像で確認できます。スイッチ画像の左側のプルダウンメニューから、確認したいグループを選択します。すると、選択したグループに参加しているポートが、グループに対応した色に変化します。

ここに表示される設定内容は、「確定」ボタンを押して、実際にスイッチに反映した設定内容です。現在「マルチプルVLANグループ設定一覧」で編集中の内容は表示には反映されません。

機器一覧

1. 概要

機器一覧では、LANマップで管理している端末やスレーブを一覧で表示したり、端末マスターで端末情報を一括管理したりできます。

2. 端末一覧

端末一覧ページについて説明します。

2-1. 概要

端末一覧ページでは、LANマップで管理している端末を一覧で表示します。一覧を使って、端末が検出された時刻や消失した時刻を確認できます。また、一覧にある端末情報を編集し、端末マスターに登録できます。

2-2. 各ボタンについて

• 「削除」ボタン

端末一覧から選択した消失端末の情報を削除します。

• 「表示の更新」ボタン

端末一覧ページの表示を更新します。

• 「CSVで保存」ボタン

端末一覧をCSVファイル形式で保存します。

• 「編集」ボタン

端末情報の編集を行えます。編集した情報は端末マスターに登録されます。

2-3. 端末情報を確認する

LANマップで管理している端末情報を一覧で確認できます。項目ごとのソートスイッチを押すことでリストを並び替えることができます。初期画面では経路順にソートされています。なお、消失している端末はグレーにハイライトされて表示されます。

VLAN IDの項目には、アクセスVLANの場合は (A) が、トランクVLANの場合は (T) が表示されます。

ポートがプライベートVLAN用ポートとして使用されている場合、VLAN IDは表示されずに (P) が表示されます。

ポートがボイスVLAN用ポートとして使用されている場合、VLAN IDは表示されずに (V) が表示されます。

2-4. 端末情報を編集し、端末マスターに登録する

LANマップで管理している端末の情報を編集できます。編集した情報は端末マスターに登録されます。編集したい端末情報の「編集」ボタンを押し、編集を行ってください。編集できる項目は以下のとおりです。

• 種類

種類をセレクトメニューから選択してください。

※マップページやマルチプルVLANページの「接続機器ビュー」ではアイコンで表示されます。

• メーカー

メーカー名を入力してください。

半角英数字・半角記号128文字以内で入力してください。

• 機種名

機種名を入力してください。

半角英数字・半角記号128文字以内で入力してください。

• 機器名

機器名を入力してください。

半角英数字・半角記号128文字以内で入力してください。

• OS

OS名を入力してください。

半角英数字・半角記号128文字以内で入力してください。

• コメント

半角英数字・半角記号128文字以内で入力してください。

• スナップショット機能

スナップショット機能の監視対象に含める / 含めないを選択してください。

※登録されている端末情報の編集は、端末マスターページからも行えます。

※文字列を入力する項目において、「"」または「,」を使用する場合、入力可能な文字数が128文字より少なくなります。

2-5. 消失した端末を削除する

端末一覧から消失端末の情報を削除できます。削除したい消失端末情報を選択し、 「削除」ボタンを押してください。選択した消失端末情報が削除されます。

2-6. 一覧をCSVファイルで保存する

端末一覧をCSVファイル形式で保存できます。「CSVで保存」ボタンを押してください。端末一覧がCSVファイル形式で保存されます。

3. 端末マスター

端末マスターページについて説明します。

3-1. 概要

端末マスターページでは、端末マスターに登録されている端末の一覧を表示します。端末情報の新規登録、編集、削除、端末マスターのインポート、エクスポートなどを行うことができます。

3-2. 各ボタンについて

• 「削除」ボタン

選択した端末情報を端末マスターから削除します。

• 「新規登録」ボタン

端末情報を端末マスターに新規登録します。

• 「表示の更新」ボタン

端末マスターページの表示を更新します。

• 「インポート」ボタン

PCに保存した端末マスターをマスターに適用します。

• 「エクスポート」ボタン

端末マスターをCSVファイル形式で保存します。

• 「編集」ボタン

端末マスターに登録されている端末情報の編集を行えます。

3-3. 端末情報を確認する

一覧で、端末マスターを確認できます。項目ごとのソートスイッチを押すことでリストを並び替えることができます。初期画面ではMACアドレス順にソートされています。

3-4. 端末情報を新規登録する

端末情報を端末マスターに新規登録できます。「新規登録」ボタンボタンを押し、登録内容を入力してください。登録できる項目は以下のとおりです。

• MACアドレス

端末のMACアドレスを入力してください。

半角、「:」区切り（例：00:a0:de:00:00:00）で入力してください。

• 種類

種類をセレクトメニューから選択してください。

※マップページやマルチプルVLANページの「接続機器ビュー」ではアイコンで表示されます。

• メーカー

メーカー名を入力してください。

半角英数字・半角記号128文字以内で入力してください。

• 機種名

機種名を入力してください。

半角英数字・半角記号128文字以内で入力してください。

• 機器名

機器名を入力してください。

半角英数字・半角記号128文字以内で入力してください。

• OS

OS名を入力してください。

半角英数字・半角記号128文字以内で入力してください。

• コメント
半角英数字・半角記号128文字以内で入力してください。
• スナップショット機能

スナップショット機能の監視対象に含める / 含めないを選択してください。

3-5. 端末情報を編集する

端末マスターに登録されている端末情報を編集できます。編集したい端末情報の「編集」ボタンを押し、編集を行ってください。編集できる項目は以下のとおりです。

• 種類

種類をセレクトメニューから選択してください。

※マップページやマルチプルVLANページの「接続機器ビュー」ではアイコンで表示されます。

• メーカー

メーカー名を入力してください。

半角英数字・半角記号128文字以内で入力してください。

• 機種名

機種名を入力してください。

半角英数字・半角記号128文字以内で入力してください。

• 機器名

機器名を入力してください。

半角英数字・半角記号128文字以内で入力してください。

• OS

OS名を入力してください。

半角英数字・半角記号128文字以内で入力してください。

• コメント
• スナップショット機能

スナップショット機能の監視対象に含める / 含めないを選択してください。

3-6. 端末情報を削除する

選択した端末情報を端末マスターから削除できます。削除したい端末を選択し、「削除」ボタンを押してください。選択した端末情報が削除されます。

3-7. 端末マスターをインポートする

PCに保存した端末マスターをマスターに適用します。「インポート」ボタンを押し、「ファイル選択」ボタンから端末マスターを選択してください。選択した端末マスターがマスターに適用されます。

端末マスターを直接編集するときは、1 項目につき半角英数字・半角記号 128 文字以内で編集してください。

マルチバイト文字を含む文字列は空の文字列として認識され、128 文字を超える文字列は 128 文字で打ち切られます。

3-8. 端末マスターをエクスポートする

端末マスターをCSVファイル形式で保存できます。「エクスポート」ボタンを押してください。端末マスターがCSVファイル形式で保存されます。

4. スレーブ一覧

スレーブ一覧ページについて説明します。

4-1. 概要

スレーブ一覧ページでは、LANマップで管理しているスレーブを一覧で表示します。スレーブが検出された時刻や消失した時刻を一覧を使って確認できます。また、一覧にあるスレーブの設定を変更できます。

4-2. 各ボタンについて

• 「削除」ボタン

スレーブ一覧から選択した消失スレーブの情報を削除します。

• 「表示の更新」ボタン

スレーブ一覧ページの表示を更新します。

• 「CSVで保存」ボタン

スレーブ一覧をCSVファイル形式で保存します。

• 「設定」ボタン

スレーブの設定を行えます。

4-3. スレーブを確認する

一覧で、LANマップで管理しているスレーブ情報を確認できます。項目ごとのソートスイッチを押すことでリストを並び替えることができます。初期画面では経路順にソートされています。なお、消失しているスレーブはグレーにハイライトされて表示されます。

4-4. スレーブの設定を行う

LANマップで管理しているスレーブの設定を変更できます。一部のヤマハスイッチで設定変更可能です。設定変更したいスレーブの「設定」ボタンを押し、設定変更を行ってください。設定できる項目は以下のとおりです。

• 機器名

スレーブの機器名の設定を行います。

• 「デフォルトの機器名」を選択した場合は、機器ごとに決められたデフォルトの機器名が設定されます。通常は、機種名およびシリアル番号からなる文字列となります。
• 「手動設定」を選択した場合は、直後の入力ボックスに入力した機器名が設定されます。機器名は半角 32 文字以内で入力してください。入力できる文字は、対象のスレーブによって異なります。 詳しくは「マップ」の「6-2. スイッチの設定・保守を行う」を参照してください。

4-5. 消失したスレーブを削除する

消失スレーブの情報をスレーブ一覧から削除できます。削除したい消失スレーブ情報を選択し、 「削除」ボタンを押してください。選択した消失スレーブ情報が削除されます。

4-6. 一覧をCSVファイルで保存する

スレーブ一覧をCSVファイル形式で保存できます。「CSVで保存」ボタンを押してください。スレーブ一覧がCSVファイル形式で保存されます。

一覧マップ

1. 概要

一覧マップは、ネットワークに接続されている機器全体を 1 つのトポロジーで表示します。トポロジーの表示範囲や機器情報の表示を切り替えることで、自分が見やすいようにカスタマイズできます。さらに、印刷機能を使って表示している一覧マップを印刷でき、ネットワーク運用管理業務の様々な場面で活用できます。

2. 注意事項

• 一覧マップの表示設定はCookieを用いて保存しています。一覧マップの表示設定を保存するには、ブラウザーのCookieを有効にしてください。ブラウザーのCookieを有効にするには、お使いのブラウザーのヘルプをご覧ください。設定を変更して再度一覧マップにアクセスしたときに設定変更が反映されていなかったら、ブラウザーのCookieが無効になっているか、Cookieが削除された可能性があります。
• 機器間のリンク速度（上位の機器で動作しているポートのリンク速度）やリンクの種類は、機器アイコン間の接続線の色や形で確認できます。
  • それぞれの色とリンク速度の対応については、画面右上の凡例をご確認ください。
  • ヤマハ無線AP配下の端末、および機種を識別できないスレーブのリンク速度は取得できないため、接続線は通常の灰色で表示されます。

3. 各ボタンについて

• 「最上位」ボタン

  フォーカス機能で使用します。詳しくは「8. フォーカス機能を使う」を参照してください。

• 「ひとつ上」ボタン

  フォーカス機能で使用します。詳しくは「8. フォーカス機能を使う」を参照してください。

• 「表示の更新」ボタン

  ページがリロードされます。

• 「表示設定」ボタン

  一覧マップに表示する情報を設定できます。詳しくは「5. 機器情報の表示を切り替える」、「6. 端末の表示 / 非表示を切り替える」、「7. ポート情報の表示を切り替える」を参照してください。

• 「印刷画面」ボタン

  印刷用画面を開きます。詳しくは「9. 一覧マップを印刷する」を参照してください。

4. ミニ一覧マップについて

ミニ一覧マップは一覧マップを縮小したものです。マップ全体の概要を把握できます。また、フォーカス機能を使用すると、どのスレーブにフォーカスされているかを把握できます。詳しくは「8. フォーカス機能を使う」を参照してください。

※ 一覧マップで表示しているマスター、スレーブ、およびSSIDの総数が 200 台を超える場合、ミニ一覧マップは表示されません。

5. 機器情報の表示を切り替える

機器アイコンの右側に表示している、機器情報の表示項目を切り替えることができます。スレーブと端末のそれぞれで表示項目を設定できます。設定するには以下の操作を行ってください。

1. 画面右上の「表示設定」ボタンを押してください。表示設定画面が直下に表示されます。

2. 表示設定画面の「スレーブ情報」および「端末情報」の右側のセレクトボックスから、表示したい項目を選択してください。選択すると、一覧マップの機器アイコンの右側に表示している機器情報が、選択した項目に切り替わります。切り替えたタイミングで設定は自動保存されます。

   ※ 縦に 4 つ並んでいるセレクトボックスは、一覧マップの機器アイコンの右側に表示されている、機器情報の表示順と対応しています。

スレーブ情報は、以下の中から表示する項目を選択できます。

• 機器名
• MACアドレス
• 機種名
• IPアドレス
• 表示しない

端末情報は、以下の中から表示する項目を選択できます。

• IPアドレス
• メーカー
• 機器名
• MACアドレス
• 機種名
• コメント
• OS
• 表示しない

※ 機器情報は半角 30 文字まで表示されます。半角 30 文字を超える場合、それ以降は省略されます。

6. 端末の表示 / 非表示を切り替える

一覧マップに表示されている端末の表示 / 非表示を切り替えることができます。端末まで管理が不要な方は、端末を非表示にすると、スレーブだけの表示になり、見やすくなります。設定するには以下の操作を行ってください。

1. 画面右上の「表示設定」ボタンを押してください。表示設定画面が直下に表示されます。

2. 表示設定画面の「端末情報」の左側にチェックボックスがあります。チェックボックスにチェックを入れると端末が表示され、チェックを外すと端末が非表示になります。切り替えたタイミングで設定は自動保存されます。

7. ポート情報の表示を切り替える

トポロジーの接続線の周囲に表示されている、接続ポート情報、VLAN情報の表示 / 非表示を切り替えられます。設定するには以下の操作を行ってください。

1. 画面右上の「表示設定」ボタンを押してください。表示設定画面が直下に表示されます。

2. 表示設定画面の「ポート情報」に、「ポート番号」と「VLAN-ID」のチェックボックスがあります。チェックボックスにチェックを入れると、それぞれの情報が表示され、チェックを外すと非表示になります。切り替えたタイミングで設定は自動保存されます。

8. フォーカス機能を使う

一覧マップのスレーブアイコンを押すと、選択したスレーブと、その配下の機器だけを含むトポロジーにフォーカスして表示できます。

フォーカスすると、画面左上の「最上位」ボタン、「ひとつ上」ボタンが有効になります。「最上位」ボタンを押すと、マスターを起点とするトポロジー全体を表示する状態に戻ります。画面左上の「ひとつ上」ボタンを押すと、一つ上のスレーブまたはマスターを起点としたトポロジーが表示されます。トポロジーの起点となる機器は、画面右側のミニ一覧マップに青線で囲まれて表示されます。ミニ一覧マップを見ることで、現在フォーカスしている場所を把握できます。また、画面左上の「経路」からもスレーブの場所を把握できます。

9. 一覧マップを印刷する

一覧マップでは、現在表示している一覧マップを印刷画面から印刷できます。印刷するには以下の操作を行ってください。

1. 画面右上の「印刷画面」ボタンを押してください。印刷画面が別ウィンドウで表示されます。

2. 印刷画面を確認し、問題なければ画面上部の「このページを印刷」ボタンを押してください。ブラウザーの印刷画面が表示されます。用紙サイズの設定をA4 サイズ以上にして、印刷を行ってください。

   ※ 印刷画面を表示した後、フォーカスや機器情報表示を変更したい場合は、印刷画面をいったん閉じてください。一覧マップで、フォーカスや機器情報表示を変更後、再度「印刷画面」ボタンを押して印刷画面を開いてください。印刷画面では設定変更を行えません。

   ※ トポロジーでスレーブ構成が直列で長い（トポロジーが横に広い）状態で印刷画面を開いたとき、印刷画面のトポロジーは、A4 サイズの横幅に収まるように縮小して表示されます。

詳細設定

• インターフェース設定
• リンクアグリゲーション
• VLAN
• MACアドレステーブル
• ルーティング
• DNSクライアント
• IGMPスヌーピング
• アクセスリスト
• QoS
• メール通知
• 端末監視

インターフェース設定

1. 概要

物理インターフェースの設定変更を行うページです。

2. トップページ

インターフェース設定のトップページです。

3. 物理インターフェースの設定ページ

物理インターフェースに関連する設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

リンクアグリゲーション

1. 概要

リンクアグリゲーションの設定を行うページです。

2. トップページ

リンクアグリゲーションのトップページです。

3. システムの設定

リンクアグリゲーションに関するシステムの設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

4. 論理インターフェースの設定ページ

論理インターフェースの設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

VLAN

• VLANの作成
• タグVLAN
• マルチプルVLAN

VLANの作成

1. 概要

VLANの作成や削除、IPアドレスの変更等を行うページです。

2. トップページ

VLANの作成のトップページです。

3. VLANの設定ページ

VLANの新規作成や、定義済みのVLANの設定変更を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

タグVLAN

1. 概要

タグVLANの設定を行うページです。

2. トップページ

タグVLANのトップページです。

3. タグVLANの設定ページ

タグVLANに関する様々な設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

マルチプルVLAN

1. 概要

マルチプルVLANの設定を行うページです。

マルチプルVLANは、1 つのスイッチにおいてポートをグループに分けて、グループ間の通信を禁止する機能です。

1 つのポートは複数のグループに所属することができ、異なるグループ間でも同一のネットワークアドレスが割り振られます。

ポートベースVLAN / タグVLANと併用する場合、マルチプルVLANの同一グループに所属していても、異なるVLANに所属している場合は通信できません。

2. トップページ

マルチプルVLANのトップページです。

3. マルチプルVLANの設定ページ

マルチプルVLANに関する設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

MACアドレステーブル

1. 概要

MACアドレステーブル機能の設定変更を行うページです。

2. トップページ

MACアドレステーブルのトップページです。

3. MACアドレス学習機能の基本設定ページ

MACアドレス学習機能の設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

4. スタティックMACアドレステーブルの設定ページ

スタティックMACアドレスの設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

ルーティング

1. 概要

ルーティングの設定を行うページです。

2. トップページ

ルーティングのトップページです。

3. ルーティング機能の基本設定ページ

ルーティング機能の使用の有無を設定するページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

4. スタティックルート情報の設定ページ

スタティックルート情報の設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

DNSクライアント

1. 概要

DNSクライアントの設定を行うページです。

2. トップページ

DNSクライアントのトップページです。

3. DNSクライアントの設定ページ

DNSクライアントの設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

IGMPスヌーピング

1. 概要

IGMPスヌーピング機能の設定変更を行うページです。

2. トップページ

IGMPスヌーピングのトップページです。

3. IGMPスヌーピング機能の設定ページ

IGMPスヌーピング機能に関するさまざまな設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

アクセスリスト

• アクセスリストの作成
• アクセスリストの適用

アクセスリストの作成

1. 概要

アクセスリストの作成や削除、設定変更を行うページです。

2. トップページ

アクセスリストの作成のトップページです。

3. アクセスリストの設定ページ

アクセスリストの新規作成や、作成済みのアクセスリストの設定変更を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

アクセスリストの適用

1. 概要

インターフェースに対してアクセスリストを適用するページです。

2. トップページ

アクセスリストの適用のトップページです。

3. 適用するアクセスリストの選択ページ

インターフェースに適用するアクセスリストを選択するページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

QoS

1. 概要

QoS (Quality of Service) 機能の設定変更を行うページです。

QoS機能の有効/無効の切り替えと、トラストモードの変更を行うことができます。

2. トップページ

QoSのトップページです。

3. QoS機能の基本設定ページ

QoS機能を使用するかどうかの設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

QoS機能を使用しない設定にすると、QoSに関連する設定はすべてクリアされますのでご注意ください。

4. QoS機能の設定ページ

パケットのCoS値やDSCP値、ポートに設定された優先度のうち、どの値に基づいて送信キューを決定するかを意味する「トラストモード」の設定を行います。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

メール通知

1. 概要

メール通知に関する設定を行うページです。メール通知を設定すると、指定した条件を満たしたときに、設定した宛先に対してメールが自動通知されます。

はじめに、「登録されているメールサーバーの一覧」の「新規」ボタンから、宛先のメールサーバーを登録してください。登録後に、「メール通知の設定一覧」の「新規」ボタンから、メール通知の設定を行ってください。

メール通知の設定は、Web GUIからのみ行うことができます。メール通知の設定内容はCONFIGファイルに表示されませんが、CONFIGファイルに対する操作 ( erase startup-configなど ) を行なうとメール通知の設定に対しても同様の操作が行われます。

2. トップページ

メール通知のトップページです。

3. メールサーバーの設定ページ

宛先のメールサーバー ( SMTPサーバー ) の設定を行うページです。設定した項目を確認後、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

4. メール通知の設定ページ

メール通知の設定を行うページです。メール通知の送信元、宛先アドレスなどを設定できます。設定した項目を確認後、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

※注) 「メールサーバーの設定」がない場合、メール通知の設定を行うことはできません。

端末監視

1. 概要

端末監視の設定を行うページです。

監視対象と監視方法を指定することで、端末の通信状態を監視することができます。

また、端末の状態変化が発生した際に実行するアクションを指定しておくことができます。

端末監視の設定はWeb GUIからのみ行うことができます。

端末監視の設定内容はCONFIGファイルに表示されませんが、CONFIGファイルに対する操作 ( erase startup-configなど ) を行なうと端末監視の設定に対しても同様の操作が行われます。

2. トップページ

端末監視のトップページです。

3. 監視端末の設定ページ

監視端末の設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

4. 監視端末の状態の判定条件

監視端末の状態が変化するときの条件について説明します。

• Pingによる監視
• 本機から発信したPingパケットが、設定した応答待ち時間が経過しても返ってこなかった場合を失敗 1 回としてカウントし、その失敗回数によって状態を判定します
• 状態変化の条件は以下になります
• IDLE状態
• 監視端末の設定後、初回の状態判定が完了していない
• UP状態
• 設定したダウン検出までの失敗回数分、連続してPing送信が失敗していない
• DOWN状態
• 設定したダウン検出までの失敗回数分、連続してPing送信が失敗している
• フレーム受信量による監視
• 監視対象ポートのフレーム受信量を測定して状態を判定します
• 状態変化の条件は以下になります
• IDLE状態
• 監視端末の設定後、監視対象ポートのフレーム受信量が一度も設定した監視開始帯域を超えていない
• UP状態
• 監視対象ポートのフレーム受信量が設定した 監視開始帯域 を超えた後、ダウン検出帯域値を下回っていない
• DOWN状態で監視対象ポートのフレーム受信量がダウン検出帯域値を上回った
• DOWN状態
• UP状態で監視対象ポートのフレーム受信量がダウン検出帯域値を下回った
• LLDPによる監視
• 監視対象ポートでのLLDPフレームの受信状況によって状態を判定します
• 状態変化の条件は以下になります
• IDLE状態
• 監視端末の設定後、監視対象ポートでLLDPフレームを一度も受信していない
• UP状態
• 監視対象ポートで、前回受け取ったLLDPフレームのTTL時間内に次のLLDPフレームが受信できた
• DOWN状態で、監視対象ポートでLLDPフレームを受信した
• DOWN状態
• 監視対象ポートで、前回受け取ったLLDPフレームのTTL時間内に次のLLDPフレームが受信できなかった

管理

• 本体の設定
• アクセス管理
• 外部デバイス連携
• Dante最適設定
• 保守
• Web GUIの言語

本体の設定

1. 概要

本機の日付と時刻に関する設定を行うことができます

2. トップページ

本体の設定のトップページです。現在の日時やタイムゾーンの設定及び日時の同期設定の設定内容が表示されます。

3. タイムゾーンの設定ページ

タイムゾーンの設定を行うページです。

入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

4. 現在の日時の設定ページ

現在の日時の設定を行うページです。

入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

5. 日時の同期ページ

NTPサーバーとの時刻同期を行うページです。

「実行」ボタンを押すと、設定してある問い合わせ先NTPサーバーに対して時刻同期を行います。

6. 日時の同期設定ページ

NTPサーバーとの同期の設定を行うページです。

入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

アクセス管理

• ユーザの設定
• 各種サーバーの設定

ホームへ戻る

ユーザの設定

1. 概要

ユーザーの設定を行うページです。

2. トップページ

ユーザーの設定のトップページです。

3. パスワードの設定ページ

パスワードに関する設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

4. ユーザーの設定ページ

ユーザーの設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

各種サーバーの設定

1. 概要

各種サーバーの設定を行うページです。

2. トップページ

各種サーバーの設定のトップページです。

以下のサーバーの現在の設定内容が表示されます。

• HTTPサーバー
• TELNETサーバー
• SSHサーバー
• TFTPサーバー

3. Web GUIへのアクセスページ

HTTPサーバーの設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

4. TELNETを使用したアクセスページ

TELNETサーバーの設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

5. SSHを使用したアクセスページ

SSHサーバーの設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

SSHサーバーのホスト鍵が未生成の状態で、SSHサーバーを使用する設定に変更する場合、ホスト鍵が自動生成されます。

6. TFTPを使用したアクセスページ

TFTPサーバーの設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

外部デバイス連携

• microSD

microSD

1. 概要

microSDカードへの操作を行うページです。

本製品にmicroSDカードを挿入するとmicroSDカードは自動的にマウントされます。

本製品が起動している間にmicroSDカードを取り出す場合は、必ずmicroSDカードのアンマウントを行ってから取り出してください。

スタック機能が有効な場合、マスタースタックに挿入されているmicroSDカードを操作することができます。

2. トップページ

microSDのトップページです。

microSDカードのマウント状態が表示されます。また、microSDカードのマウント状態を切り替える手順を開始することができます。

3. microSDカードのマウント状態切替ページ

microSDカードのマウント状態を切り替えるページです。

「実行」ボタンを押すと、microSDカードのマウント状態を切り替えます。

microSDカードが既にマウントされている場合、microSDカードのアンマウントが実行され、microSDカードがマウントされていない場合、microSDカードのマウントが実行されます。

Dante最適設定

1. 概要

Danteの最適設定に関連する操作を行うページです。

Danteの最適設定は、手動による設定もしくはLLDPによる自動設定で行うことができます。

最適設定を行うと、以下機能の設定が行われます。

• DiffServベースQoS
• IGMPスヌーピング
• フロー制御
• EEE

2. トップページ

Dante最適設定のトップページです。

3. 手動設定ページ

Danteの最適設定を行うページです。

「実行」ボタンを押すと、最適設定が適用されます。

4. LLDPによる自動設定ページ

LLDPによる自動設定の設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

保守

• コマンドの実行
• ファームウェアの更新
• CONFIGファイルの管理
• 統計情報の管理
• SYSLOGの管理
• 再起動と初期化

コマンドの実行

1. 概要

コマンドの実行に関する操作を行うページです。

2. コマンドの実行ページ

コマンドの実行及び、コマンド実行結果の取得を行うページです。コマンド入力欄にコマンドを入力した後、「実行」ボタンを押すとコマンドが実行されます。また、「クリア」ボタンを押すと、コマンド入力欄の内容が消去されます。

ファームウェアの更新

1. 概要

ファームウェアの更新に関する操作を行うページです。

2. トップページ

ファームウェア更新のトップページです。

ネットワーク経由でファームウェアを更新する手順を開始できます。また、ネットワーク経由でファームウェアを更新する際の各種設定が表示されます。

3. PCからファームウェアを更新ページ

Web GUIにアクセスしているPCに置かれたファームウェアファイルを指定して、ファームウェアの更新を行うページです。

「ファイル選択」から更新に使用するファームウェアファイルを選択し、「確認」ボタンを押してください。確認画面の入力内容に間違いがなければ、「実行」ボタンを押してください。

ファームウェアの更新が正常に完了すると、自動的に再起動を行いますのでご注意ください。

4. ネットワーク経由でファームウェアを更新ページ

Webサーバー上に置かれたファームウェアファイルをダウンロードしてファームウェアの更新を行うページです。この機能により、最新のファームウェアの確認からダウンロード、ファームウェアの更新までの一連の作業を簡単な操作のみで行うことができます。

ページを開くと、自動的にWebサーバー上に置かれたファームウェアファイルのリビジョンの確認が開始されます。

ダウンロード先のURLがヤマハのWebサイトの場合、更新可能なファームウェアリビジョンが見つかった後に「実行」ボタンを押すと、ソフトウェアライセンス契約が表示されます。よくお読みになった上で、「同意する」ボタンあるいは「同意しない」ボタンを押してください。「同意する」ボタンを押した場合に限り、Web上のサーバーからファームウェアファイルのダウンロードが開始されます。

ファームウェアの更新が正常に完了すると、自動的に再起動を行いますのでご注意ください。

スタック機能が有効な場合、ネットワーク経由でのファームウェア更新を行うことができません。

5. ファームウェア更新の基本設定ページ

ネットワーク経由でファームウェアを更新する際の各種設定を行うページです。

入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

CONFIGファイルの管理

1. 概要

CONFIGのインポートとエクスポートを行うページです。

本機は、CONFIG ( 設定情報 ) に従って動作しています。CONFIGファイルは、複数のコマンドの組み合わせによって構成されています。

2. トップページ

CONFIGの管理のトップページです。

CONFIGのインポート、またはCONFIGのエクスポートを開始できます。

3. インポートページ

PC内のCONFIGを内蔵不揮発性メモリーへコピーして、CONFIGの更新を行うページです。

入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「実行」ボタンを押してください。

使用中のCONFIGとインポート先のCONFIGが同じ場合、インポートが正常に完了すると、自動的に再起動を行います。

現在使用していないCONFIGで起動したい場合は、startup-config selectコマンドで切り替えてから再起動をしてください。

4. エクスポートページ

内蔵不揮発性メモリーのCONFIGをPCへコピーするページです。

入力が完了したら、入力内容を確認して、「実行」ボタンを押してください。

統計情報の管理

1. 概要

集計データに関する操作を行うページです。

2. トップページ

統計情報の管理のトップページです。

集計データをバックアップするか否かの設定が表示されます。

また、集計データをクリアする手順及び、集計データをPCへエクスポートする手順を開始することができます。

3. 集計データのバックアップ設定ページ

集計データのバックアップ設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

バックアップの設定を有効にすると、SDカードが挿入されている場合に限り集計データのバックアップが行われます。

4. 集計データのクリアページ

集計データのクリアを行うページです。

入力が完了したら、「確認」ボタンを押してください。

入力内容の確認画面で内容に間違いがなければ、「実行」ボタンを押してください。

集計データをクリアすると、本機が揮発性メモリで保持しているデータと、SDカードにバックアップしたデータの両方がクリアされます。

5. 集計データのエクスポートページ

集計データのエクスポートを行うページです。

入力が完了したら、入力内容を確認後、「実行」ボタンを押してください。

集計データのエクスポートを実行すると、zipファイルがダウンロードされます。

SDカードが挿入されている場合に限り集計データのエクスポートが実行できます。

zipファイルの構成については、6. エクスポートファイルの構成を参照してください。

6. エクスポートファイルの構成

zipファイルを解凍した際に展開されるフォルダについて説明します。

トラフィック情報(受信)の2017年10月のデータをエクスポートした場合の構成は以下のとおりです。

• 20171103150412_trf_rx_csv.zip
• 20171103150412_trf_rx_csv
• 20171001_trf_rx_hour.csv
• :
• 20171031_trf_rx_hour.csv
• 201710_trf_rx_day.csv

展開後のフォルダとファイルについて説明します。

• 20171103150412_trf_rx_csv
• 集計データのcsvファイルが格納されているフォルダです
• エクスポートを実行した時刻とデータの種類がフォルダ名に使用されます
• データの種類は指定した種類に応じて以下のいずれかが使用されます
• trf_tx
  トラフィック情報(送信)の場合
• trf_rx
  トラフィック情報(受信)の場合
• resource
  リソース情報の場合

• 20171001_trf_rx_hour.csv
• 集計データのcsvファイルです
• 対象データの日付とデータの種類、データの単位時間がファイル名に使用されます
• データの種類の命名規則はフォルダと同様です
• データの単位時間は以下のいずれかが使用されます
• hour
  1日のデータを1時間ごとに集計したファイル
• day
  1ヶ月のデータを1日ごとに集計したファイル

SYSLOGの管理

1. 概要

SYSLOG機能の設定内容の表示や設定を行うページです。

本機の動作履歴は、SYSLOG機能の設定に従って、SYSLOG ( ログ情報 ) として出力されます。SYSLOGは本機内部に記録するほか、宛先アドレスを指定することで外部のホストに対して出力することができます。

2. トップページ

SYSLOGの管理のトップページです。

現在のSYSLOG機能の設定が表示されます。

3. SYSLOGの設定ページ

SYSLOG機能の設定を行うページです。

入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

SYSLOGの各タイプの詳細についてはコマンドリファレンスをご覧ください。

再起動と初期化

1. 概要

本機の再起動と工場出荷時の状態に戻す操作を行うページです。

2. トップページ

再起動と初期化のトップページです。

本機の再起動及び、工場出荷時の状態に戻す手順を開始することができます。

3. 再起動ページ

本機の再起動を行うページです。

スタック機能が無効の場合、「実行」ボタンを押すと再起動します。

スタック機能が有効の場合、入力画面にて再起動する機器を選択し「確認」ボタンを押した後、実行画面にて「実行」ボタンを押すと指定した機器が再起動します

再起動を実行すると、変更途中の設定は保存されませんのでご注意ください。また、再起動が完了するまではWeb GUIにはアクセスできません。

4. 初期化ページ

本機を工場出荷時の状態に戻すページです。

管理者パスワードの入力が完了したら、「確認」ボタンを押してください。実行内容を確認の上、本機を工場出荷時の状態に戻してもよろしければ「実行」ボタンを押してください。

工場出荷時の状態へ戻すと、Web GUIへアクセスするためのアドレスを含む全ての設定が初期値に戻りますので、十分にご注意ください。

スタック機能が有効な場合、マスタースタックのみが初期化されます。

Web GUIの言語

1. 概要

表示言語を設定することができます。

2. トップページ

Web GUIの言語のトップページです。表示言語の設定内容が表示されます。

3. Web GUIの言語ページ

表示言語の設定を行うページです。

入力が完了したら、入力内容を確認して内容に間違いがなければ、「設定の確定」ボタンを押してください。
