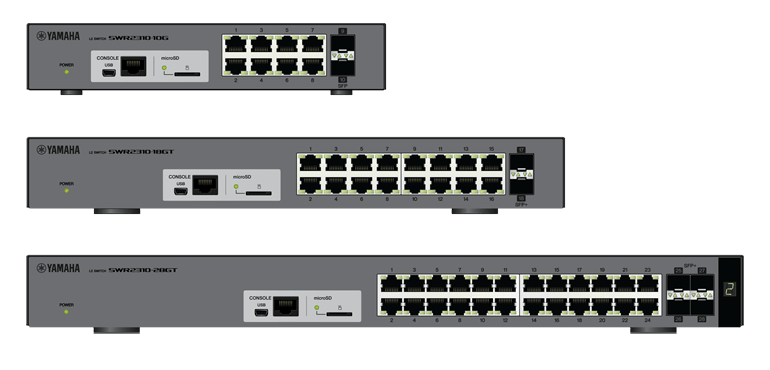

SWR2310シリーズ 技術資料

ファームウェアバージョン: Rev.2.04.14

ヤマハSWR2310シリーズをお買い上げいただきありがとうございます。

お使いになる前に本書をよくお読みになり、正しく設置や設定を行ってください。

本書中の警告や注意を必ず守り、正しく安全にお使いください。

スタートアップガイド

ご購入いただいたSWR2310シリーズの設定開始までの手順について説明をします。

SWR2310シリーズは、以下の4つの方法で設定をすることができます。

  • Web GUIを使用した設定
  • CONSOLEポートを使用したコマンドによる設定
  • Telnetを使用したコマンドによる設定
  • SSHを使用したコマンドによる設定

本仕様書では、「Web GUIによる設定の開始手順」と「CONSOLEポートによる設定の開始手順」を説明します。

Web GUIによる設定の開始手順

Web GUIにはYamaha LAN Monitorからログインしますので、あらかじめYamaha LAN Monitorをインストールしてください。

ログインする前に、コンピューターを同じネットワークに接続してください。

対応するWebブラウザーについてはヤマハプロオーディオサイトを参照してください。
http://www.yamaha.com/proaudio/

  1. 設定に使用するPC、必要な機材を準備します。
    • 本製品との接続に使用するカテゴリ 5 イーサネットケーブルを準備してください。
  2. PCと 本製品をカテゴリ 5 イーサネットケーブルで接続します。

  3. 本製品の電源を入れます。本製品の起動には、約70秒かかります。
    起動が完了すると、イーサネットケーブルを接続したLANポートのランプが通信速度/モードに応じた点灯になります。

  4. Yamaha LAN Monitorを起動します。

  5. 設定する機器を選択して、「機器詳細」ビューにあるWeb GUIボタンをクリックします。
    アクセスに成功すると、ユーザー名とパスワードを入力するダイアログが表示されます。

  6. ユーザーを事前に設定している場合は、ユーザー名とパスワードを入力して、「ログイン」ボタンをクリックします。
    工場出荷時の状態では、初期管理ユーザー admin (パスワード:admin) でログインします。

  7. 工場出荷状態でログインに成功すると、言語選択画面が表示されます。

  8. 初期管理ユーザーでログインした場合は、パスワード変更を要求されるため、新しいパスワードを設定します。

  9. 以降、本製品の利用環境にあわせた設定を行います。

    • Web GUIからの設定は、アクセスしたGUI内のヘルプを参照してください。

CONSOLEポートによる設定の開始手順

  1. 設定に使用するPC、必要な機材を準備します。
    CONSOLEポートを使用して設定をする場合、USBケーブルまたはRJ-45/DB-9コンソールケーブル (YRC-RJ45)を使用してください。
    mini-USB CONOLEポートに接続するUSBケーブルは、USB Type Aコネクターとmini-USB Type B (5ピン) コネクターのデータ通信対応のUSBケーブルをご使用ください。充電専用ケーブルはご使用できません。
    また、PCのシリアル(COM)ポートを制御するターミナルソフトウェアが必要です。
    コンソールターミナルの通信設定を、以下に設定してください。
    • ボーレート   : 9600bps
    • データ     : 8bit
    • パリティ    : なし
    • ストップビット : 1bit
    • フロー制御   : Xon/Xoff
  2. PCと 本製品をUSBケーブルまたはRJ-45/DB-9コンソールケーブル (YRC-RJ45)を使用して接続します。
    • mini-USB CONSOLEポートを使用する場合は、あらかじめUSBシリアルドライバーのインストールが必要です。
    • USBシリアルドライバーのインストール手順については、「ヤマハネットワーク機器USBシリアルドライバーインストールガイド」をご覧ください。
      ヤマハネットワーク機器USBシリアルドライバーインストールガイド、およびインストーラーは下記のWebサイトからダウンロードしてください。
    • https://network.yamaha.com/support/download/utility/
  3. 本製品の電源を入れます。本製品の起動には、約70秒かかります。
    起動直後のシリアルコンソール画面は、以下の表示となります。
    SWR2310-28GT BootROM Ver.1.00

    Starting .............................

    SWR2310-28GT Rev.2.04.01 (Thu Sep 26 17:35:20 2019)
      Copyright (c) 2018-2019 Yamaha Corporation. All Rights Reserved.
  4. 本製品にログインします。
    初期状態では、ユーザー名、パスワードは設定されてないため、ユーザー名入力待ち時およびパスワード入力待ち時に"Enter"キー の押下でログインが可能です。
    Username: admin
    Password: admin

    SWR2310-28GT Rev.2.04.01 (Thu Sep 26 17:35:20 2019)
      Copyright (c) 2018-2019 Yamaha Corporation. All Rights Reserved.

    Please change the default password for admin.
    New Password:                            ... (新しいパスワードを入力する)
    New Password(Confirm):                   ... (同じパスワードを再度入力する)
    Saving ...
    Succeeded to write configuration

    SWR2310>
  5. 以降、本製品の利用環境にあわせた設定を行います。
    • シリアルコンソールからの設定は、コマンドリファレンスを参照してください。

ファームウェア更新について

安定した運用をしていただくために、本製品には新機能の追加、不具合対応が行われている最新のファームウェアを適用することをお勧めします。

お使いのバージョンをご確認の上、対応をお願いします。

  • バージョンの確認はshow environmentコマンドで行ってください。

使用上のご注意

  • ポート内部を指や金属などで触れないでください。故障の原因になることがあります。
  • 直射日光のあたる場所( 日中の車内など) やストーブの近くなど極端に温度が高くなるところ、逆に温度が極端に低いところ、また、ほこりや振動の多いところで使用しないでください。本製品のパネルが変形したり、内部の部品が故障したり、動作が不安定になったりする原因になります。
  • 本製品の上にビニール製品やプラスチック製品、ゴム製品などを置かないでください。本製品のパネルが変色/ 変質する原因になります。
  • お手入れするときは、乾いた柔らかい布をご使用ください。ベンジンやシンナー、洗剤、化学ぞうきんなどを使用すると、変色/ 変質する原因になりますので、使用しないでください。
  • 製品の周囲温度が極端に変化して( 製品の移動時や急激な冷暖房下など)、製品が結露しているおそれがある場合は、電源を入れずに数時間放置し、結露がなくなってから使用してください。結露した状態で使用すると故障の原因になることがあります。
  • 本製品に触れるときは、人体や衣服から静電気を除去してください。故障の原因になることがあります。
  • 本製品を強い磁界がある場所に設置しないでください。動作不良の原因になることがあります。
  • 本製品の同一電源ライン上にノイズを発生する機器を接続しないでください。故障や動作不良の原因になります。
  • 通信ケーブルを電源コードなどに近づけて配線しないでください。大きな電圧が誘起され、動作不良の原因になります。
  • 1000BASE-Tでご使用になる場合は、エンハンスドカテゴリー5(CAT5e)以上のLANケーブルをご使用ください。
  • SFPポートには別売のSFP-SWRG-SX, SFP-SWRG-LX以外のSFPモジュールを装着しないでください。それ以外のSFPモジュールを装着した場合、動作の保証はできません。
  • SFP+ ポートには別売のSFP-SWRT-SR, SFP-SWRT-LR, SFP-SWRG-SX, SFP-SWRG-LX, DAC-SWRT-1M, DAC-SWRT-3M以外のSFPモジュールやDACを装着しないでください。上記以外のSFPモジュールやDACを装着した場合は動作の保証はできません。
  • 使用していないSFPポートにはダストカバーを取り付けてください。異物が入り、故障の原因になります。ダストカバーは、なくさないように保管してください。
  • SFPモジュールおよび光ファイバーケーブルは、コネクターの破損または摩耗による精度不良や、接続点の汚れなどにより、受信光量不足やリンクアップしないなどの問題が発生します。特にシングルモードファイバーはマルチモードファイバーと比べ、これらの影響を受け易いため、取り扱いには注意が必要です。接続する前は接続点を清掃してください。また、未使用時は保護キャップを取り付けてください。
  • 本製品に付属のレッグ( ゴム脚) はすべり止め用です。すべりやすい机や台などの上に本製品を置く場合にご使用ください。
ホームへ戻る
  • SWR2310 Series Technical Data (GUI)
  • 全般

全般

  • はじめに
  • ログイン・ログアウト
  • 各画面について
ホームへ戻る
  • SWR2310 Series Technical Data (GUI)
  • 全般
  • はじめに

はじめに

1. Web GUIでできること

Web GUIでは、ヤマハスイッチ ( 本機 ) の基本的な設定や管理が行えます。Web GUIには、設定や管理するための画面として以下の画面があります。

  • ダッシュボード
  • LANマップ
  • 詳細設定
  • 管理
  • CONSOLE
  • CONFIG
  • SYSLOG
  • TECHINFO

2. 利用環境

Web GUIを利用するための環境について説明します。

推奨Webブラウザー

Web GUIでは下記のWebブラウザーを推奨しています。

    Windows
  • Microsoft Edge
  • Google Chrome
  • Mozilla Firefox
  • Mac
  • Apple Safari
  • iPadOS
  • Apple Safari

各ブラウザーのバージョンは、最新バージョンを推奨します。

Microsoft Internet Explorer はサポート対象外です。

<注意>

    Webブラウザーの「戻る」、「進む」ボタンは使用しないでください。

    各ページで稀にレイアウトが崩れて表示されることがあります。この場合お手数ですが、再度そのページにアクセスし直してください。

<メモ>

    Web GUIの文字エンコードはUTF-8 になります。

JavaScriptの設定

Web GUIではJavaScriptを利用しています。お使いのブラウザーでJavaScriptの設定が無効になっていると、Web GUIそのものを利用できない場合があります。

以下の手順で、JavaScriptを有効に設定してからご利用ください。

  • Windows版Google Chromeの設定方法
  1. Google Chromeのメニューボタンを押します。
  2. 表示されるメニューから、「設定 ( S ) 」を選択します。
  3. ページ下部の「詳細設定」を選択します。
  4. 「プライバシーとセキュリティー」項目の「コンテンツの設定」を選択します。
  5. 「Javascript」を選択します。
  6. スライダーを右に動かして「許可 (推奨)」にします。

    Google ChromeのJavaScript設定については、Google Chromeのサポートページ ( 外部サイト ) を参考にしてください。

  • Windows版Mozilla Firefoxの設定方法
    • FirefoxのJavaScript設定については、Firefoxのサポートページ ( 外部サイト ) を参考にしてください。

  • Mac版Safariの設定方法
  1. メニューの「Safari」を選択し、「環境設定」を選択します。
  2. 表示されるウィンドウで「セキュリティー」を選択します。
  3. 「プラグインを許可」と「JavaScriptを有効にする」にチェックを入れます。
  • iPadOS版Safariの設定方法
  1. ホーム画面で、「設定」を選択します。
  2. 「Safari」を選択します。
  3. 「詳細」を選択します。
  4. 「JavaScript」のスライダーを右に動かして有効にします。

Cookieの設定

Web GUIではCookieを利用しています。お使いのブラウザーでCookieをブロックする設定になっていると、Web GUIが利用できない場合があります。

以下の手順でCookieの利用を許可してからご利用ください。

  • Windows版Google Chromeの設定方法
  1. Google Chromeのメニューボタンを押します。
  2. 表示されるメニューから「設定 ( S ) 」を選択します。
  3. ページ下部の「詳細設定」を選択します。
  4. 「プライバシーとセキュリティー」項目の「コンテンツの設定」を選択します。
  5. 「Cookie」を選択します。
  6. 一番上のスライダーを右に動かして「サイトにCookieデータの保存と読み取りを許可する (推奨)」にします。
  • Windows版Mozilla Firefoxの設定方法
  1. Mozilla Firefoxのメニューボタンを押します。
  2. 表示されるメニューから「オプション」を選択します。
  3. 「プライバシー」パネルを選択します。
  4. 「履歴」項目にあるセレクトボックスで「履歴を記憶させる」を選択します。
  • Mac版Safariの設定方法
  1. メニューの「Safari」を選択し、「環境設定」を選択します。
  2. 表示されるウィンドウで「プライバシー」を選択します。
  3. 「CookieとWebサイトのデータ」項目で「常にブロック」以外を選択します。
  • iOS版Safariの設定方法
  1. ホーム画面で、「設定」を選択します。
  2. 「Safari」を選択します。
  3. 「Cookieをブロック」を選択します。
  4. 「常にブロック 」以外を選択します。

3. ユーザーのアクセス権

Web GUIにログインするユーザーは、一般ユーザーと管理ユーザーの 2 つに分類されます。これをアクセスレベルと呼びます。アクセスレベルの違いは、以下のとおりです。

  • 一般ユーザーの場合

    本機の設定内容の参照や Web コンソールの操作、SYSLOG の取得ができます。設定の変更はできません。

  • 管理ユーザーの場合

    本機の設定内容の参照や、設定の変更ができます。また Web コンソールの操作や SYSLOG の取得に加えて、CONFIGやTECHINFOの取得ができます。

4. コマンド入力と併用する際のご注意

本機はWeb GUIによる設定だけでなく、コマンドコンソール画面から直接コマンドを入力して設定することもできます。コマンド入力による設定では、Web GUIよりも多様な設定ができたり、Web GUIではサポートしていない機能の設定を行ったりすることができます。コマンド入力とWeb GUIによる設定を併用した場合、入力したコマンドが上書きされたり、設定がクリアされる場合がありますので、ご注意ください。

<メモ>

    コマンドコンソール画面は以下にあります。

      「管理」->「保守」->「コマンドの実行」

    また、コマンドの詳細については「コマンドリファレンス」をご覧ください。

5. 表示言語

Web GUI では、表示言語を切り替えることができます。表示言語を切り替える場合は、トップメニューにある「言語切り替え」ボタンを押して切り替えたい言語を選択します。

対応している言語は以下の通りです。

  • 日本語
  • 英語

ホームへ戻る

  • SWR2310 Series Technical Data (GUI)
  • 全般
  • ログイン・ログアウト

ログイン・ログアウト

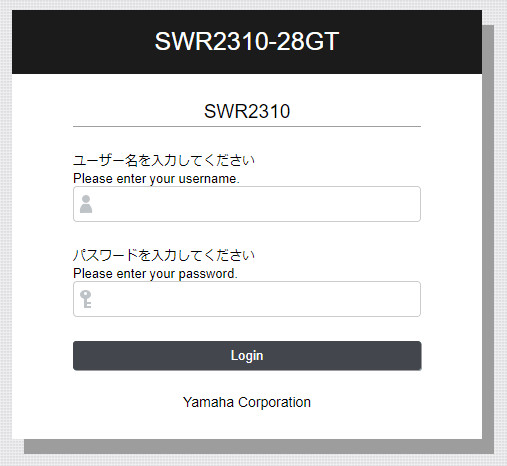

1. ログインページ

Web ブラウザーを起動し「 http:// ( 本機に設定した IP アドレス ) / 」にアクセスすると、ログインページが表示されます。

ログインページには以下が表示されます。

  • 機種名 ( 例 : SWX3220-16MT )
  • ホスト名 ( hostname コマンドで設定する名前 )
  • ユーザー名の入力欄
  • パスワードの入力欄
  • ログインボタン

ログインに失敗した場合、以下のエラーメッセージが表示されます。

  • ユーザー名もしくはパスワードを間違えた場合
    ユーザー名、またはパスワードが正しくないか、XXXX でのログインが制限されています。
  • パスワードを3回連続で間違えた場合
    XXXX でのログインに 3 回失敗したためログインが制限されました。時間を空けてお試しください。
  • セッション数が上限に達した場合
    ログインに失敗しました。セッションの上限に達しました。
    ※セッションについては、4. セッションについて を参照してください。

2. ログイン方法

本機の Web GUI へのログイン方法を説明します。

  1. Web ブラウザーを起動し、ログインページにアクセスします。
  2. username コマンドで設定したユーザー名とパスワードを入力し、「ログイン」ボタンを押します。

<ユーザーについて>

  • 工場出荷状態で本製品にアクセスする場合は、ユーザー名「admin」、パスワード「admin」でログインします。
  • 管理者権限を持たないユーザーでログインした場合は、一般ユーザーとしてログインします。
  • 管理者権限を持つユーザーでログインした場合は、管理ユーザーとしてログインします。

<一般ユーザーと管理ユーザーについて>

  • 一般ユーザー
    一般ユーザーでログインした場合、本機の設定内容や動作状態を確認できます。本機の設定を行うことはできません。
  • 管理ユーザー
    管理ユーザーでログインした場合、Web GUI のすべての操作が可能です。本機の設定内容や動作状態の確認だけでなく、本機の設定を行うこともできます。

<パスワードについて>

  • パスワードは必ず半角文字で入力してください。全角文字は使用できません。また大文字 / 小文字の違いも判定します。
  • 設定したパスワードは忘れないようにしてください。万が一パスワードを忘れてしまった場合は、本機の設定を行った管理者に、正しいパスワードをお問い合わせください。

<注意>

  • ブラウザーの設定が Cookie をブロックする設定になっている場合、正しくログインできません。
  • その場合、「はじめに  2. 利用環境」を参照して Cookie の設定を行ってください。

3. ログアウト方法

  • 画面右上の「ログアウト」ボタンを押すと、「ログアウト」ダイアログが表示されます。
  • ダイアログ内の「ログイン画面」ボタンを押すと、ログインページへ移動します。

4. セッションについて

  • Web GUI へのログインに成功すると、使用ブラウザーと本機とのセッションが確立されます。
  • 別のブラウザーや別の端末からログインすると、その都度新しいセッションが確立されます。
  • 確立されたセッションは、ログアウトするか、タイムアウトが発生するまで維持されます。
  • 確立されたセッションは、最後に通信が発生してから 5分 が経過するとタイムアウトします。
  • 同時に確立できるセッション数の上限は、4つです。
  • セッション情報は show users コマンドで確認することができます。

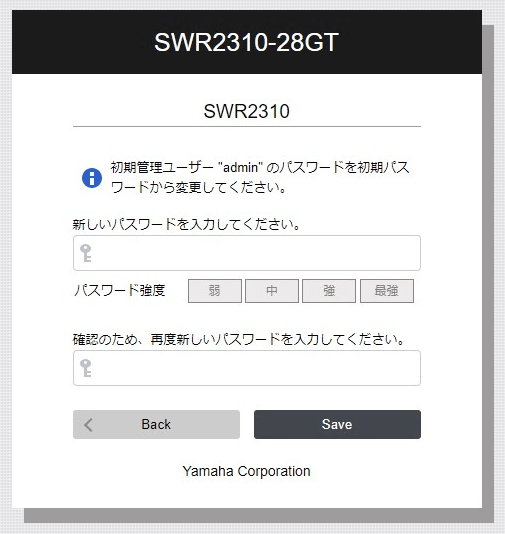

5. 初期管理ユーザー「admin」のパスワード変更

  • 初期管理ユーザー「admin」でログインしてパスワードが「admin」だった場合、パスワードの変更画面が表示されます。
  • パスワードを入力して設定すると、設定が保存されます。

6. 表示言語の選択

  • 工場出荷状態で管理ユーザーとして Web GUI にログインした場合に限り、ログイン直後に表示言語を選択する画面が表示されます。
  • 言語を選択すると、それ以降、Web GUI の画面は選択した言語で表示されます。

ホームへ戻る

  • SWR2310 Series Technical Data (GUI)
  • 全般
  • 各画面について

各画面について

1. ダッシュボード

本機の各種システム情報を可視化して表示するページです。以下の状態を確認、監視することができます。

  • インターフェース情報
  • システム情報
  • リソース情報 ( CPU 使用率 / メモリ使用率 )
  • SYSLOG
  • 端末監視
  • トラフィック情報 ( 送信 / 受信 )
  • リソース情報 ( グラフ )
  • スタック情報

2. LANマップ

本機の LAN インターフェースで管理しているヤマハネットワーク機器やその配下の端末の可視化、管理、設定を行うページです。

LANマップは本機がマネージャーとして動作している場合のみ表示されます。

3. 詳細設定

本機のネットワークに関する詳細設定を行うページです。以下の項目があります。

  • インターフェース設定
    • 物理インターフェース
    • ポートミラーリング
    • リンクアグリゲーション
    • ポート認証
      • ポート認証の設定
      • 認証先サーバーの設定
      • 認証の管理
      • Web 認証画面
    • L2MSフィルター
    • 送信キューの使用率監視
  • VLAN
    • VLANの作成
    • タグVLAN
    • マルチプルVLAN
  • Layer 2 機能
    • MACアドレステーブル
    • スパニングツリー
    • ループ検出
    • パススルー
  • Layer 3 機能
    • DNSクライアント
    • ルーティング
  • マルチキャスト
    • マルチキャスト基本設定
    • IGMP スヌーピング
    • MLD スヌーピング
  • トラフィック制御
    • アクセスリスト
      • アクセスリストの作成
      • アクセスリストの適用
    • QoS
    • フロー制御
    • ストーム制御
  • アプリケーション層機能
    • RADIUS サーバー
      • サーバーの設定
      • ユーザーの管理
      • 証明書の管理

4. 管理

本機に関する設定、保守を行うページです。以下の項目があります。

  • 本体の設定
  • アクセス管理
    • ユーザーの設定
    • 各種サーバーの設定
  • 外部デバイス連携
    • microSD
  • スケジュール実行
  • SNMP
    • MIB
    • コミュニティー
    • SNMPv3 ユーザー
    • SNMP トラップ
  • LLDP
  • メール通知
  • 端末監視
  • Dante 最適設定
  • 保守
    • コマンドの実行
    • システム自己診断
    • ケーブル診断
    • ファームウェアの更新
    • CONFIG の管理
    • 統計情報の管理
    • SYSLOG の管理
    • バックアップ / リストア
    • 再起動と初期化

5. CONSOLE

「CONSOLE」メニューからは、コンソール画面にアクセスする事ができます。ブラウザの新しいウィンドウが開き、ログインプロンプトが表示されますので、ユーザー名とパスワードを入力してログインしてください。

  • 制限事項
    • macOS版Safariでは正常にキーが入力できません。Safari以外のブラウザ(Chrome、Edge、Firefox)をご利用ください。
    • Webコンソールを複数起動することはできません。新たなWebコンソールを開くと、使用中のセッションは切断されます。
    • LANマップからHTTPプロキシー経由で、L2MS エージェントの Web コンソールにアクセスする場合、以下の制限があります。
      • L2MS マネージャーがルーターの場合は、未対応です。
      • L2MS マネージャーがスイッチの場合は、Webコンソールに対応したファームウェアを利用ください。
      • Webコンソールを複数起動させないでください。L2MS マネージャーのWebGUIに一時的にアクセスできなくなる場合があります。
  • コピー & ペーストについて
    • テキストを選択した後、「Ctrl+C」でクリップボードにコピーすることが可能です
    • 右クリックメニューの「Copy」と「Paste」は、Web コンソール画面内だけで使用できる機能です
    • 右クリックメニューの「Paste from browser」は、クリップボードからペーストすることが可能です

6. CONFIG

本機の設定である show running-config コマンドの実行結果を、Web ブラウザーで表示することとテキストファイルで取得することができます。

  • CONFIG を表示する
    • 「CONFIG」メニューの「ブラウザーで表示」ボタンを押すと、サブウィンドウに show running-config コマンドの実行結果が表示されます
    • 終了する場合は、Web ブラウザーの終了ボタンを押してください
  • CONFIG をテキストファイルで取得する
    • 「CONFIG」メニューの「テキストファイルで取得」ボタンを押すと、自動的にダウンロードが始まります
    • 取得されるファイル名は running-config_YYYYMMDDhhmmss.txt です

      YYYY ... 西暦 ( 4 桁 )

      MM ... 月 ( 2 桁 )

      DD ... 日 ( 2 桁 )

      hh ... 時 ( 2 桁 )

      mm ... 分 ( 2 桁 )

      ss ... 秒 ( 2 桁 )

7. SYSLOG

本機器の動作状況を記録したログを発生時刻の古いものから表示します。

「SYSLOG」メニューでは show logging コマンドの実行結果を、Web ブラウザーで表示すること、テキストファイルで取得することができます。

  • SYSLOG を表示する
    • 「SYSLOG」メニューの「ブラウザーで表示」ボタンを押すと、サブウィンドウに show logging コマンドの実行結果が表示されます
    • 終了する場合は、Web ブラウザーの終了ボタンを押してください
  • SYSLOG をテキストファイルで取得する
    • 「SYSLOG」メニューの「テキストファイルで取得」ボタンを押すと、自動的にダウンロードが始まります
    • 取得されるファイル名は syslog_YYYYMMDDhhmmss.txt です

      YYYY ... 西暦 ( 4 桁 )

      MM ... 月 ( 2 桁 )

      DD ... 日 ( 2 桁 )

      hh ... 時 ( 2 桁 )

      mm ... 分 ( 2 桁 )

      ss ... 秒 ( 2 桁 )

  • 制限事項
    • スタック機能が有効な場合、メインスイッチの SYSLOG だけを表示することができます。

8. TECHINFO

本機の各種機能のステータス情報を一括参照するために、show tech-support コマンドがあります。

「TECHINFO」メニューでは show tech-support コマンドの実行結果を、Web ブラウザーで表示することとテキストファイルで取得することができます。

  • TECHINFO を表示する
    • 「TECHINFO」メニューの「ブラウザーで表示」ボタンを押すと、サブウィンドウに show tech-support コマンドの実行結果が表示されます
    • 終了する場合は、Web ブラウザーの終了ボタンを押してください
  • TECHINFO をテキストファイルで取得する
    • 「TECHINFO」メニューの「テキストファイルで取得」ボタンを押すと、自動的にダウンロードが始まります
    • 取得されるファイル名は techinfo_YYYYMMDDhhmmss.txt です

      YYYY ... 西暦 ( 4 桁 )

      MM ... 月 ( 2 桁 )

      DD ... 日 ( 2 桁 )

      hh ... 時 ( 2 桁 )

      mm ... 分 ( 2 桁 )

      ss ... 秒 ( 2 桁 )

  • 注意事項
    • TECHINFO の取得には時間がかかることがあります
    • 取得している最中は本機の負荷があがることがあります

ホームへ戻る

  • SWR2310 Series Technical Data (GUI)
  • ダッシュボード

ダッシュボード

  • ダッシュボードについて
  • 各ガジェットについて
ホームへ戻る
  • SWR2310 Series Technical Data (GUI)
  • ダッシュボード
  • ダッシュボードについて

ダッシュボードについて

ダッシュボードの使い方
  • ダッシュボードとは
    • 各種システム情報やステータス情報を可視化、監視するページのことを「ダッシュボード」と呼びます
    • 監視対象の各種パラメータが閾値以上の値になると警告欄が表示されるため、障害発生時の原因解析やトラブルシュートにも利用できます
  • ガジェットとは
    • ダッシュボードに表示される一つ一つのウィンドウのことを「ガジェット」と呼びます
    • 確認したいガジェットは任意の位置に配置させることができます
    • 各ガジェットの情報は定期的に自動更新されます

ダッシュボードには以下のボタンが表示されます。

  • 「スタック切替」ボタンについて
    • スタック構成が有効な場合に、左上にスタック切替ボタンが表示されます
    • スタックIDを選択することで、以下のガジェットで選択されたスタックの情報が表示されます
      • システム情報
      • リソース情報
      • インターフェース情報
      • リソース情報 ( グラフ )
    • Active状態のスタックのみ選択可能になります
    • 初期画面ではメインスイッチが選択されます
    • 分離中のガジェットは、各ガジェット毎に次回更新タイミングで選択されたスタックの情報が表示されます
  • 「ガジェット」ボタンについて
    • 右上の「ガジェット」ボタン () から表示するガジェットを選択します
  • 「警告」ボタンについて
    • 警告は新しい順に最大で32件表示されます
    • 表示している各ガジェットで状態を監視し、異常状態または高負荷を検知すると「警告」ボタン () が点滅し、「警告」ボタンの下には警告一覧が表示されます
    • 警告一覧には現在検出している警告内容が新しい順に表示されます
      • 異常を検出した日時
      • 異常を検出したガジェット
      • 検出した内容
    • 警告の対象となっているガジェットのバーにも「警告」ボタンが点滅しながら表示されます
    • 警告表示は以下の条件を満たすと表示されなくなります ( 検知した内容によって条件は異なります )
      • 異常状態から復旧する ( 使用率やスループットが閾値を下回った、など )
      • 状態をクリアした ( 設定を変更した、ポートがリンクダウンした、など )
      • 警告一覧の「解除」ボタン () を押す (※)

        (※)「解除」ボタンを押して警告一覧に表示させないようにしても、異常状態が解消されたわけではありませんので注意してください

    • 全ての警告表示が消えると「警告」ボタンの点滅は止まり、警告一覧の表示は消えます
    • 「警告」ボタンを押すと警告一覧を開閉できます
    • 警告一覧と警告履歴の一覧を同時に開くことはできません
  • 「履歴」ボタンについて
    • 警告履歴は新しい順に最大で64件表示されます
    • 警告履歴は太字で表示されますが、警告一覧で「解除」ボタンにより解除された警告内容は細字で表示されます
    • 解除されていない未確認の警告履歴がある場合は、「履歴」ボタン () の右下にその件数、つまり太字で表示されている警告履歴の数が表示されます ()

      この数字が表示されている時は、警告履歴の一覧で発生していた警告の内容を確認してください

    • 警告履歴の一覧で各履歴の「確認」ボタン () を押すと確認済みの履歴として細字に切り替わり、「確認」ボタンの表示は消えます
    • 警告履歴の一覧で「全て確認済」ボタン () を押すと全ての履歴が確認済みの状態となります
    • 警告履歴の一覧で「全て削除」ボタン () を押すと全ての履歴が削除されます
    • 「履歴」ボタンを押すと警告履歴の一覧を開閉できます
    • 警告一覧と警告履歴の一覧は同時に開くことはできません
ガジェットの使い方

使用できるガジェットは以下になります。

  • システム情報
  • リソース情報
  • インターフェース情報
  • SYSLOG
  • 端末監視
  • トラフィック情報 ( 送信 / 受信 )
  • リソース情報 ( グラフ )
  • スタック情報

各ガジェットには以下の機能があります。

  • ガジェットの追加:
    • 右上の「ガジェット」ボタン () を押し、ガジェットの一覧から追加するガジェットを選択して「適用」ボタンを押してください
    • ガジェットは常にダッシュボードの一番左上に追加されます
  • ガジェットの削除:
    • 右上の「ガジェット」ボタン () を押し、ガジェットの一覧の選択を外して「適用」ボタンを押してください
    • 各ガジェットの右上にある「閉じる」ボタン () を押してもガジェットを削除することができます
  • ガジェットの移動:
    • 各ガジェットのバーにマウスを重ねると、マウスポインタが移動マークに切り替わり、ドラッグするとガジェットを任意の位置に移動することができます
    • ガジェットの移動先候補は灰色で表示されます
    • インターフェース情報ガジェットは移動させることができません
  • ガジェットの画面分離:
    • 各ガジェットの右上に「分離」ボタン () が表示されます
    • 「分離」ボタンを押すと、そのガジェットだけが別ウィンドウで表示されます
    • そのとき、ダッシュボード内の該当ガジェットでは「画面分離中です」と表示されます
    • ガジェットを分離しているときは以下の動作になります
      • 分離元のガジェットには「分離」ボタンは表示されなくなります
      • ダッシュボードの表示を更新すると、分離しているガジェットは全てダッシュボードに戻って表示されます
      • ダッシュボードを閉じると、分離している全てのガジェットも閉じられます
    • 分離したガジェットは、URLを直接ブラウザーに指定して表示することもできます

      URLを直接指定した場合、メインスイッチの情報が表示されます

      例)システム情報ガジェット:http://192.168.100.1/dashboard/system.html

  • ガジェットの最小化:
    • 各ガジェットの左上にある最小化アイコン () を押すと、アイコンが横向きになり () ガジェットは最小化表示になります
    • 再び押すとアイコンは元の下向き () に戻り、ガジェットは元の大きさに戻ります
  • ガジェットの位置情報の保存:
    • ガジェットを追加、削除したときや、移動したとき、最小化 / 元に戻す操作をしたときにガジェットの位置情報が保存されます
    • 電源を再投入した後でもこれらの情報は保存されています
    • 工場出荷状態に戻すと、これらの情報は初期化されます
    • 一般ユーザーでログインした場合、ガジェットの位置情報は保存されません
  • ガジェットの自動更新:
    • すべてのガジェットは定期的に自動更新されます
    • 更新間隔はガジェットによって異なります
  • 警告表示:
    • 各ガジェットで異常状態または高負荷を検知すると、該当ガジェットの最小化アイコンの隣に「警告」ボタン () が点滅しながら表示されます
    • 警告の対象となる状態は以下になります
      ガジェットトリガ
      システム情報起動理由でリブートを検出したとき
      リソース情報CPU使用率が 80%以上になったとき
      メモリ使用率が 80%以上になったとき
      インターフェース情報ループが発生したとき
      SFP受光レベルが上限しきい値を超えたとき
      SFP受光レベルが下限しきい値を下回ったとき
      トラフィック情報ポートのスループットがリンク速度の60%を超えたとき
      スタック情報スタックポートがリンクダウンしたとき
      ハートビートエラーを検出したとき
      メインスイッチに選出されたとき
ホームへ戻る
  • SWR2310 Series Technical Data (GUI)
  • ダッシュボード
  • 各ガジェットについて

各ガジェットについて

インターフェース情報

ポートのリンク状態を表示します。

  • 「ポート」アイコンの表示からポートのリンク状態を確認することができます。
  • 「ポート」アイコンにマウスカーソルを重ねると、ポート詳細情報を確認することができます。
  • 「ポート」アイコンはリンク状態に応じて以下のように表示されます。

リンク状態:LANポートの場合

アイコン説明
リンクアップ ( ポートスピード 1000BASE-T )
リンクアップ ( ポートスピード 100BASE-TX )
リンクアップ ( ポートスピード 10BASE-T )
リンクダウン
異常発生( ループ検知, BPDU ガードによるシャットダウン, ポートセキュリティーによるシャットダウン, スループットがリンク速度の 60% を超えた )

ポートのSTP状態がDiscardingです。(CISTのみ)
これはリンクアップしていても、STPがフレームをブロックしていることを意味します。

※このアイコンは、リンクアップアイコンに重ねて表示されます。

リンク状態:SFPポートの場合

アイコン説明
リンクアップ ( ポートスピード 10GbE )
リンクアップ ( ポートスピード 1GbE )
リンクダウン
異常発生( ループ検知, BPDU ガードによるシャットダウン, ポートセキュリティーによるシャットダウン, 受光レベル異常, スループットがリンク速度の 60% を超えた )

ポートのSTP状態がDiscardingです。(CISTのみ)
これはリンクアップしていても、STPがフレームをブロックしていることを意味します。

※このアイコンは、リンクアップアイコンに重ねて表示されます。

リンク状態:スタックポート

アイコン説明
リンクアップ
リンクダウン

システム情報

以下の情報を表示します。

  • 機器名:
    • スイッチの機器名を表示します。
  • ファームウェアRev.:
    • ファームウェアのリビジョン
  • シリアルNo.:
    • 機器のシリアル番号
    • 筐体背面のシールにも記載されています
  • MACアドレス:
    • 機器のMACアドレス
    • 筐体背面のシールにも記載されています
  • 実行中ファームウェア:
    • 現在起動中の ファームウェアが表示されます
    • 外部メモリ内に保存されているファームウェアから起動している場合は、"exec(SD)" と表示されます
  • 実行中設定ファイル:
    • 現在使用中のCONFIGファイルが表示されます
    • startup-config selectコマンドにより、config0 〜config4 を選択します。外部メモリ内に保存されているCONFIGファイルから起動している場合は、"config(SD)" と表示されます
  • シリアルボーレート
    • コンソールポートのボーレートが表示されます。
  • システム時刻:
    • 現在の機器の日時
    • 日時が合っていない場合、Web GUIの「管理」->「本体の設定」ページから、またはclock setコマンド、ntpdateコマンドで日時を合わせてください
  • 起動時刻:
    • システムが起動した日時
  • 起動理由:
    • 起動した理由
    • 電源OFF状態からの起動、reloadコマンド、リビジョンアップ、など
    • 起動理由でリブートを検出した場合は背景が赤色に変わり、警告表示 () されます
      • ネットワーク管理者に確認してください
      • 警告一覧の「解除」ボタン () をクリックして、警告表示を解除してください
  • SFP受光レベル :
    • SFPポートの受光レベル状態と接続モジュールが表示されます

リソース情報

CPU使用率とメモリ使用率を表示します。

  • CPU使用率とメモリ使用率の現在の値とピーク値を表示します
  • メーターの右側の数字は現在の使用率、左側はピーク値を示します
  • 「ピーク値のクリア」をクリックすると、それまでのピーク値をクリアすることができます
    • 機器を再起動してもピーク値はクリアされます
  • それぞれのメーターにマウスカーソルを重ねると、ピーク値とピーク値を記録した日時が表示されます
  • CPU使用率が80%以上になると警告表示 () されます
    • ピーク値を記録した日時を確認し、他のガジェットからその時間帯のトラフィックやログを確認してください
  • メモリ使用率が80%以上になると警告表示 () されます
    • ピーク値を記録した日時を確認し、他のガジェットからその時間帯のトラフィックやログを確認してください

SYSLOG

最新のSYSLOGを表示します。

  • 一番上が最新のログになります
  • セレクトメニューから表示する行数を変更することができます(初期値:10 行)

端末監視

監視端末の一覧とそれぞれの状態を表示します。

  • アップと判定された端末(Up)、ダウンと判定された端末(Down)、監視が開始されていない端末(Idle)、監視端末の総数(All)がそれぞれカウントされます
  • 監視端末ごとに監視対象、機器名、監視種別、状態が表示されます
  • 状態欄にマウスカーソルを重ねると、監視端末の状態が表示されます
  • 「Up」、「Down」、「Idle」、「All」ボタンをクリックすると各状態の監視端末のみが表示されます
  • 監視端末が1つも登録されていない時は「監視端末が登録されていません」と表示されます

トラフィック情報

物理インターフェースのトラフィックをグラフで表示します。

送信トラフィック用ガジェットと受信トラフィック用ガジェットがそれぞれ存在します。

  • 「Live」、「Day」、「Month」、「Year」ボタンでグラフの描画期間を変更することができます
    • Live
      • 直近2分間のトラフィックを表示します
      • グラフは1秒周期で自動更新されます
    • Day
      • 指定した日の1時間ごとのトラフィックを表示します
      • 日の指定は、ガジェット右上にある日付指定ボックスから行うことができます
      • 日付指定ボックスを押すとカレンダーが表示され、日を選択することで指定した日のグラフが表示されます
      • カレンダーでは、過去1年以内の日付を指定することができます。
    • Month
      • 指定した月の1日ごとのトラフィックを表示します
      • 月の指定は、ガジェット右上にある月指定ボックスから行うことができます
      • 月指定ボックスを押すとカレンダーが表示され、月を選択することで指定した月のグラフが表示されます
      • カレンダーでは、過去1年以内の月を指定することができます。
    • Year
      • 指定した年の1月ごとのトラフィックを表示します
      • 年の指定は、ガジェット右上にある年指定ボックスから行うことができます
      • 年指定ボックスを押すと年の一覧が表示され、年を選択することで指定した年のグラフが表示されます
      • 年指定ボックスでは、現在の年と前年のいずれかを指定することができます。
  • 「インターフェースの選択」ボタン () をクリックすると、「インターフェースの選択」ダイアログが表示されます
  • 「インターフェースの選択」ダイアログからグラフに表示するインターフェースを選択します
  • グラフには、インターフェースの各時間あたりの平均トラフィックが描画されます
  • グラフの線は最大で 8 本まで表示でき、[青、サーモンピンク、黄、緑、灰、スカイブルー、ピンク、紫]の8色が使用されます
    • この色は、グラフを描画するタイミングでインターフェース番号の若い順に割り当てられます
  • グラフの縦軸の上限はトラフィックに応じて最小 10 [kbps] から最大 10 [Gbps] まで増えていきます
  • グラフの横軸は、指定した描画期間によって以下が表示されます
    • Live : 現時刻 - 120 秒前の時刻 (hh:mm:ss形式)
    • Day : 0 時 - 23 時
    • Month : 1 日 - 28 日, 29 日, 30 日, 31 日
    • Year : 1 月 - 12 月
  • グラフの線上にマウスカーソルを重ねると、インターフェース情報、日時、トラフィック量が表示されます
  • ガジェットの最下部には現在表示されているグラフの凡例が表示されます
  • 凡例の使い方
    • 凡例のチェックが有効になっている線のみが表示されます
    • チェックを外すとその線はグラフから表示されなくなります
    • 複数の線が重なって表示されていたり、一時的に特定のインターフェースのみを監視したい場合などに有効です
    • 現在監視の対象になっているインターフェースが存在しない場合は、「監視対象のインターフェースが選択されていません」と表示されます
  • 画面を更新すると、描画期間と凡例の選択状態は以下の初期状態に戻ります
    • 描画期間 :Live
    • 凡例のチェックボックス : すべて適用
  • トラフィックが60%を超えると警告 () が表示されます
  • トラフィックが50%を下回ると警告が解除されます
  • 「分離」ボタン () により別ウィンドウでガジェットを表示させた場合
    • 監視対象のインターフェースの設定は分離前の設定が反映されます
    • 描画期間と凡例の設定は初期状態に戻ります
    • 分離したウィンドウ内で選択したインターフェースの設定は、分離画面を閉じるとダッシュボードのガジェットにも反映されます
  • 分離したウィンドウのURLを直接入力してガジェットを表示させた場合
    • 描画期間と凡例の設定は初期状態に戻ります

リソース情報(グラフ)

CPU使用率とメモリ使用率をグラフで表示します。

  • 「Live」、「Day」、「Month」、「Year」ボタンでグラフの描画期間を変更することができます
    • Live
      • 直近2分間のトラフィックを表示します
      • グラフは1秒周期で自動更新されます
    • Day
      • 指定した日の1時間ごとのトラフィックを表示します
      • 日の指定は、ガジェット右上にある日付指定ボックスから行うことができます
      • 日付指定ボックスを押すとカレンダーが表示され、日を選択することで指定した日のグラフが表示されます
      • カレンダーでは、過去1年以内の日付を指定することができます。
    • Month
      • 指定した月の1日ごとのトラフィックを表示します
      • 月の指定は、ガジェット右上にある月指定ボックスから行うことができます
      • 月指定ボックスを押すとカレンダーが表示され、月を選択することで指定した月のグラフが表示されます
      • カレンダーでは、過去1年以内の月を指定することができます。
    • Year
      • 指定した年の1月ごとのトラフィックを表示します
      • 年の指定は、ガジェット右上にある年指定ボックスから行うことができます
      • 年指定ボックスを押すと年の一覧が表示され、年を選択することで指定した年のグラフが表示されます
      • 年指定ボックスでは、現在の年と前年のいずれかを指定することができます。
  • グラフには、監視対象の各時間あたりの平均使用率が描画されます
  • グラフの線は、CPU使用率が青色の線で、メモリ使用率がサーモンピンク色の線で表示されます
  • グラフの縦軸の上限は 100 [%]です
  • グラフの横軸は、指定した描画期間によって以下が表示されます
    • Live : 現時刻 - 120 秒前の時刻 (hh:mm:ss形式)
    • Day : 0 時 - 23 時
    • Month : 1 日 - 28 日, 29 日, 30 日, 31 日
    • Year : 1 月 - 12 月
  • グラフの線上にマウスカーソルを重ねると、監視対象、日時、使用率が表示されます
  • ガジェットの最下部には現在表示されているグラフの凡例が表示されます
  • 凡例の使い方
    • 凡例のチェックが有効になっている線のみが表示されます
    • チェックを外すとその線はグラフから表示されなくなります
  • 画面を更新すると、描画期間と凡例の選択状態は以下の初期状態に戻ります
    • 描画期間 :Live
    • 凡例のチェックボックス : すべて適用
  • CPU使用率が80%を超えると警告 () が表示される
  • CPU使用率が80%を下回ると警告が解除される
  • メモリ使用率が80%を超えると警告 () が表示される
  • メモリ使用率が80%を下回ると警告が解除される
  • 「分離」ボタン () により別ウィンドウでガジェットを表示させた場合
    • 描画期間と凡例の設定は初期状態に戻ります
  • 分離したウィンドウのURLを直接入力してガジェットを表示させた場合
    • 描画期間と凡例の設定は初期状態に戻ります

スタック情報

以下の情報を表示します。

  • スタック機能
    • スタック機能が有効か否かが表示されます
  • メンバー
    • メンバースイッチの機種と役割が表示されます
  • 状態
    • メンバースイッチの状態が表示されます
    • スタック機能が有効の場合のみ表示されます
  • スタックポートのサブネット
    • スタックポートで使う IP アドレスの範囲が表示されます
  • 仮想 MAC アドレス
    • スタック構成時の MAC アドレスが表示されます
ホームへ戻る
  • SWR2310 Series Technical Data (GUI)
  • LANマップ

LANマップ

  • LANマップについて
  • 詳細
ホームへ戻る
  • SWR2310 Series Technical Data (GUI)
  • LANマップ
  • LANマップについて

LANマップについて

1. 概要

LAN マップはネットワークに接続されているエージェント ( ヤマハスイッチ、ヤマハ無線 AP ) の端末情報を表示して、ネットワーク全体を可視化します。Web GUI からエージェントの状態の確認や、VLAN の設定などを行うことができます。また、ネットワークの異常を検知できるため、トラブル発生時の原因究明に役立ちます。

※LAN マップの制御を行うスイッチ ( 本機 ) のことを「マネージャー」と呼びます。マネージャーが制御しているヤマハスイッチ、およびヤマハ無線 AP を「エージェント」と呼びます。

2. LAN マップの使い方

LAN マップの使い方について説明します。

2-1. 各ボタンについて

  • snapshot 「スナップショット」ボタン

    現在のエージェント、および端末の接続状態をスナップショットとして保存できます。また、スナップショットのエクスポート、インポート、削除を行うことができます。

    ※スナップショット機能を使用するには、setting 「設定」から、スナップショット機能を有効にする必要があります。

    ※ネットワークの構成によっては、スナップショットの保存が完了するまでに数分かかる場合があります。その間、他の処理を実行しても問題ありません。

    ※スナップショットをエクスポートする際は、ブラウザの設定からポップアップを許可するようにしてください。

  • notice 「通知」ボタン

    現在のネットワークに対するメッセージを表示します。ファンの停止やループの発生といった、エージェントの異常を通知します。

  • history 「履歴」ボタン

    通知メッセージの履歴を表示します。履歴は最大で 1000 件まで保存できます。

    delete 「全て削除」ボタンを押すと、すべての履歴を削除します。

  • terminal_db 「機器一覧」ボタン

    「機器一覧ページ」を別ウィンドウで表示します。機器一覧ページでは、LAN マップで管理している端末やエージェントを一覧で表示したり、端末情報を一括管理したりできます。

  • whole_map 「一覧マップ」ボタン

    「一覧マップページ」を別ウィンドウで表示します。一覧マップページでは、LAN の接続機器をひとつのマップ上にまとめて表示できます。

  • setting 「設定」ボタン

    LAN マップ機能に関する設定を行うことができます。

2-2. LAN マップを使用する

LAN マップを使用するには、「設定」ボタンを押して「LANマップの設定」ダイアログを開き、基本設定の「L2MSの動作モード」で「マネージャー」を選択してください。

「L2MSの動作モード」が、「エージェント」や「L2MSを使用しない」の場合は、本機の LAN マップは使用できません。本機がエージェントとして動作している場合は、本機を制御しているマネージャー上で LAN マップをご利用ください。

2-3. ページを切り替える

LAN マップは主にマップ、タグ VLAN 、マルチプル VLAN ページで構成されます。

画面上部にあるページ切り替えトグルスイッチから、表示するページを切り替えることができます。

2-4. スナップショット機能を使用する

スナップショット機能では、現在のネットワークの接続状態と、事前に保存したネットワークの接続状態(スナップショット)を比較します。その結果、 ネットワークの接続状態が変化していれば警告メッセージを表示する機能です。スナップショット機能を使用するには、以下の操作を行ってください。

  1. setting 「設定」ボタンか ら「LANマップの設定」ダイアログを開き、スナップショット機能の設定の項目で「スナップショット機能を使用する」を選択してください。端末も比較対象 に含める場合は、対象とする端末に応じて「すべての端末を比較対象に含める」または「有線接続されている端末のみ比較対象に含める」を選択してください。

  2. snapshot 「スナップショット」ボタンからスナップショットの保存を実行してください。エクスポートしたスナップショットをマネージャーに適用する場合は、スナップショットのインポートを実行してください。

3. 管理ユーザー / 一般ユーザーでできることの違い

基本的に、一般ユーザーは情報の確認だけ行うことができます。設定変更が発生する操作(スナップショットの管理、端末情報 DB の編集、操作など)は実行できません。管理ユーザーは、すべての操作の実行が可能です。

一般ユーザーでできない操作は以下のとおりです。

  • エージェントの管理

  • setting「設定」ボタンによる LAN マップの設定変更

  • get「取得」ボタンによる機器情報取得

  • snapshot「スナップショット」ボタンによるスナップショットの管理

  • 端末情報 DB の編集、削除、新規登録、インポート、エクスポート

  • 端末一覧、エージェント一覧を CSV 形式で保存する操作


ホームへ戻る

  • SWR2310 Series Technical Data (GUI)
  • LANマップ
  • 詳細

詳細

  • マップ
  • タグVLAN
  • マルチプルVLAN
  • 機器一覧
  • 一覧マップ
ホームへ戻る
  • SWR2310 Series Technical Data (GUI)
  • LANマップ
  • 詳細
  • マップ

マップ

1. 概要

ネットワークの状態が可視化されます。機器の接続状況を確認したり、ヤマハスイッチやヤマハ無線 AP の設定を変更したりできます。

2. マップページの構成

マップページでは、「ツリービュー」、「機器詳細と設定ビュー」、「接続機器ビュー」に現在のネットワークの状態が表示されます。

2-1. ツリービュー

マネージャーを起点としたエージェントのトポロジーが画面左下部に表示されます。他社製ネットワーク機器は表示されません。「ツリービュー」で「機器」アイコンを押すと、「機器詳細と設定ビュー」と「接続機器ビュー」に機器の情報が表示されます。

2-2. 機器詳細と設定ビュー

「ツリービュー」で選択したマネージャー、およびエージェントの詳細情報と機器の詳細画像が画面上部に表示されます。

2-3. 接続機器ビュー

「ツリービュー」で選択したマネージャー、およびエージェントに接続されている機器が画面右下部に表示されます。「LANマップの設定」の「端末管理機能」を有効にしていない場合、端末 ( PC やモバイル機器など ) の情報は表示されません。

  • 取得日時

    「ツリービュー」で選択されたマネージャー、およびエージェントに接続されている端末の情報が最後に取得された時間です。「LANマップの設定」の「端末管理機能」を有効にしていない場合、表示されません。

  • get 「取得」ボタン

    「ツリービュー」で選択したマネージャーおよびエージェントの、接続されている端末の情報を取得できます。「LANマップの設定」の「端末管理機能」を有効にしていない場合、表示されません。

  • ページ選択

    端末一覧のページ番号が表示されています。page_prev や page_next を押したり、数値を入力したりすることでページ遷移します。

  • all_view 「全表示」ボタン

    リストに機器情報の全項目が表示されます。全表示中に再度押すと元の表示に戻ります。

  • リスト

    「ツリービュー」で選択したマネージャーおよびエージェントの、接続されている機器の情報がリスト表示されます。また、項目ごとのsortソートスイッチを押すことでリストを並び替えることができます。初期画面ではポート順にソートされています。

    VLAN ID の項目には、アクセス VLAN の場合は (A) が、トランク VLAN の場合は (T) が表示されます。

    ポートがプライベート VLAN 用ポートとして使用されている場合、VLAN ID は表示されずに (P) が表示されます。

    ポートがボイス VLAN 用ポートとして使用されている場合、VLAN ID は表示されずに (V) が表示されます。

3. 機器の状態を確認する

「機器詳細と設定ビュー」では、以下を確認できます。

  • 機器名
  • MAC アドレス
  • ポートのリンク状態
  • 給電状況
  • 無線通信状況

スタックを構成している機器の場合、トグルボタンでスタックIDを切り替えることができます。

3-1. ポートのリンク状態を確認する

「機器詳細と設定ビュー」の「ポート」アイコンの表示から、ポートのリンク状態を確認できます。

また、「ツリービュー」でエージェントを選択した場合、「機器詳細と設定ビュー」の「ポート」アイコンを押すと、ポート詳細情報を確認できます。なお、「ポート」アイコンに↑が付いているポートはアップリンクポートを表しています。

「ポート」アイコンはリンク状態に応じて以下のように表示されます。

LAN ポートの場合

アイコン説明
リンクアップ ( ポートスピード 10GBASE-T )
リンクアップ ( ポートスピード 5GBASE-T )
リンクアップ ( ポートスピード 2.5GBASE-T )
1000base_tリンクアップ ( ポートスピード 1000BASE-T )
100base_txリンクアップ ( ポートスピード 100BASE-TX )
10base_tリンクアップ ( ポートスピード 10BASE-T )
irregular異常発生
link_downリンクダウン

SFP ポートの場合

アイコン説明
リンクアップ ( ポートスピード 10GbE )
リンクアップ ( ポートスピード 1GbE )
異常発生
リンクダウン

スタックポートの場合

アイコン説明
リンクアップ
リンクダウン

3-2. PoE 対応スイッチの給電状況を確認する

「ツリービュー」で PoE 対応スイッチ の「機器」アイコンを押し、「機器詳細と設定ビュー」の「給電状況」ボタンを押すと、PoE 給電状況を確認できます。

「ポート」アイコンは給電状況に応じて以下ように表示されます。

SWX2322P シリーズ, SWX2310P シリーズ, SWR2311P シリーズ, SWX2221P シリーズ, SWX2210P シリーズ, SWX2200-8PoE, SWX2110P-8G の場合

アイコン説明
poe_class0-3PoE給電中 ( 給電 Class0 〜 3 )
poe_class4PoE給電中 ( 給電 Class4 〜 8 )
poe_no_supplyPoE給電は行わない
給電停止 ( 異常発生 )
poe_stop給電停止

※ SWX2200-8PoE ではアイコン内に給電 Class が表記されません。

SWX2100-10PoE、SWX2100-5PoE の場合

アイコン説明
poe_30wPoE給電中 ( 給電 Class0 〜 4 )
poe_no_supplyPoE給電は行わない
給電停止 ( 異常発生 )
poe_stop給電停止

3-3. 無線 AP の無線通信状況を確認する

「ツリービュー」で ヤマハ無線 AP の「機器」アイコンを押し、「機器詳細と設定ビュー」の wlx302_wifi 「無線」アイコンを押すと、無線通信状況を確認できます。

「無線」アイコンは、無線通信が有効になっている場合に、使用している周波数帯域 ( 2.4 GHz 帯、5 GHz 帯 ) ごとに表示されます。

4. ネットワークの異常を監視する

LAN マップはネットワークを監視し、異常を検知する仕組みを持っています。ネットワークに異常が検知されると以下にメッセージが表示されます。

  • 通知エリア

    notice 「通知」ボタンを押すと、現在のネットワークの状態に対するメッセージが表示されます。また、通知エリアは新しいメッセージが追加されると自動的に表示されます。なお、異常が検知されている機器が存在する場合、ツリービューの「機器」アイコンの横に notice が表示され、「接続機器ビュー」の機器情報が赤でハイライトされます。

  • 履歴エリア

    history 「履歴」ボタンを押すと、それまでに通知されたメッセージの履歴が表示されます。

4-1. スイッチの動作状況・異常を監視する

LAN マップでは、以下の動作や異常を検知すると「通知エリア」および「履歴エリア」にメッセージが表示されます。「通知エリア」と「履歴エリア」の両方に表示されるメッセージと、片方だけに表示されるメッセージがあります。

検知項目通知エリア履歴エリア
ヤマハスイッチのファンが停止したこと○○
ヤマハスイッチのファン回転速度が上がったこと○○
ヤマハスイッチのファン回転速度が下がったこと×○
ヤマハスイッチの電源電圧が上限閾値を超えたこと○○
ヤマハスイッチの電源で過電流が発生したこと○○
ヤマハスイッチの温度 ( CPU、PHY、SFP モジュール、本体、MAC、PSE ) が上限閾値を超えたこと○○
ヤマハスイッチの温度が正常に戻ったこと×○
ヤマハスイッチのポートでループが発生したこと○○
ヤマハスイッチの SFP ポートの受光レベルが異常値になったこと○○
ヤマハスイッチの SFP ポートの受光レベルが正常に戻ったこと×○
ヤマハスイッチのポートの送信キュー使用率が高くなったこと○○
ヤマハスイッチのポートの送信キュー使用率が正常に戻ったこと×○
ヤマハスイッチの供給電力がガードバンドの範囲に入ったこと×○
ヤマハスイッチのポートの給電が停止したこと×○
ヤマハスイッチのポートで給電を開始したこと ( 給電 Class ごと )×○
ヤマハスイッチの給電が異常停止したこと○○
ヤマハスイッチの供給電力が最大供給電力を超えたこと○○
ヤマハスイッチの電源に異常が発生したこと○○
監視端末が DOWN になったこと○○
監視端末が UP になったこと×○
スタックポートがリンクダウンしたこと○○
スタックポートがリンクアップしたこと×○
L2MS マネージャーが複数存在したこと○○
L2MS マネージャーの重複が解消されたこと×○

「LANマップの設定」のイベント監視機能を有効にすると、エージェントの監視対象イベントの情報を定期的に取得します。

監視対象イベントと対応エージェントは以下のとおりです。

監視対象イベント対応機種
SFP ポートの受光レベルの変化SWX2300 シリーズ、SWX2310P シリーズ、SWX2310 シリーズ、SWR2311P-10G、SWR2310 シリーズ、SWX3100 シリーズ、SWX3200 シリーズ、SWX2320 シリーズ、SWX2322P シリーズ、SWX3220 シリーズ
ポートの送信キュー使用率の変化
端末監視の状態通知
温度、ファンの回転速度の変化SWX2310P シリーズ、SWR2311P-10G、SWX2310-52GT、SWX3200 シリーズ、SWX2320 シリーズ、SWX2322P シリーズ、SWX3220 シリーズ
電源電圧の変化SWX3200-28GT/52GT

通常、エージェントでイベントが発生した場合は、マネージャーに対して通知が送信されます。そのため、イベント監視機能が無効になっている 場合でも、エージェントのイベント発生を検知できます。しかし、何らかの理由でマネージャーが通知を受信できなかったときのために、イベント監視機能を有 効にすることをお薦めします。

4-2. ネットワークの接続状態を監視する

ネットワークの接続状態を監視するには、本ヘルプの「LANマップについて」-「2-4. スナップショット機能を使用する」の手順に従ってスナップショット機能を有効にしてください。

スナップショット機能では、現在のネットワークの接続状態とスナップショットとを比較します。違いがあった場合、ネットワークに異常があると判断します。snapshot 「スナップショット」ボタンを押すと、スナップショットの管理ダイアログが表示されます。スナップショットの管理ダイアログでは、スナップショットの保存、エクスポート、インポート、削除を行うことができます。

  • 保存

    スナップショットの保存を行います。「保存前にネットワークの接続状態を更新する」を有効にした場合、ネットワークの接続状態の情報を最新に更新した後に保存します。

  • エクスポート

    エージェント用スナップショットと端末用スナップショットがダウンロードされます。

  • インポート

    PC に保存したスナップショットをマネージャーに適用します。「ファイル選択」ボタンからエージェント用スナップショットと端末用スナップショットを選択してください。端末用スナップショットを選択しない場合、既存のスナップショットは削除され、空の端末用スナップショットが作成されます。

    ※編集したスナップショットを使用すると、正常に動作しない場合があります。

  • 削除

    スナップショットの削除を行います。

スナップショット機能が有効であれば、エージェントは常時、警告の対象となります。端末については、以下の条件をすべて満たす場合に警告の対象となります。

  • スナップショット機能の「端末も比較対象に含める」を有効にしている
  • 端末情報 DB でスナップショット機能を「監視対象に含める」にしている

ネットワークに存在するすべての端末を警告の対象外とする場合は、スナップショット機能の「端末も比較対象に含める」を無効にしてくださ い。特定の端末だけを警告の対象外とする場合は、まず、スナップショット機能の「端末も比較対象に含める」を有効にしてください。その上で、端末情報 DB の編集で、警告の対象外とする端末のスナップショット機能を「監視対象に含めない」にしてください。警告対象外の端末の場合、接続状態とスナップショット に違いがあっても、ネットワークの異常が検知されたとは判断されません。

スナップショット機能により、以下の動作状況および異常を確認できます。「通知エリア」と「履歴エリア」の両方に表示されるメッセージと、片方だけに表示されるメッセージがあります。

検知項目通知エリア履歴エリア
登録されていないエージェントおよび端末が接続されていること○○
接続ポートの異なるエージェントおよび端末があること○○
見つからないエージェントおよび端末があること○○
エージェントおよび端末の状態がスナップショットと一致したこと×○
スナップショットが作成されていないこと○×
スナップショットの作成を開始したこと×○
スナップショットの作成が完了したこと×○
スナップショットを作成中であること○×
スナップショットの作成が中断されたこと×○
スナップショットの作成に失敗したこと×○

5. 機器を検索する

機器を検索するには、検索ボックスにキーワードを入力してsearch 「検索」ボタンを押してください。「接続機器ビュー」に、キーワードと一致する情報を含む機器がすべて表示されます。「ツリービュー」では、検索でヒットした機器が接続されている「機器」アイコンがブルーグレーでハイライトされます。

機器の検索を解除するには、「×」ボタンを押してください。

機器検索はキーワードと以下の機器情報を比較することで行われます。

  • 経路
  • SSID
  • VLAN ID
  • メーカー
  • 機器名
  • コメント
  • MACアドレス
  • IPアドレス
  • 機種名
  • OS
  • 周波数

「ツリービュー」のブルーグレーでハイライトされた「機器」アイコンを押すと、「接続機器ビュー」の検索でヒットした機器がブルーグレーでハイライトされます。異常検知による赤のハイライトと重なった場合、ブルーグレーが優先されます。なお、キーワードの大文字、小文字は区別されません。

キーワードには正規表現を用いることができます。LAN マップで利用できる正規表現の文法を以下に示します。

文法説明
AA という文字
ABCABC という文字列
[ABC]A、B、C のいずれか 1 文字
[A-C]A 〜 C までのいずれか 1 文字
[^ABC]A、B、C のいずれでもない任意の 1 文字
.任意の 1 文字
A+1 文字以上の A
A*0 文字以上の A
A?0 文字または 1 文字の A
^AA で始まる文字列
A$A で終わる文字列
ABC|DEF|GHIABC または DEF または GHI
A{2}2 個の A ( AA )
A{2,}2 個以上の A ( AA、AAA、AAAA、... )
A{2,3}2 個〜 3 個の A ( AA、AAA )
\bスペースなどの単語の区切り
\B\b 以外の文字
\d任意の数値 ( [0-9] と同じ )
\D数値以外の文字 ( [^0-9] と同じ )
\s1 文字の区切り文字
\S\s 以外の 1 文字
\wアンダースコアを含む英数文字 ( [A-Za-z0-9_] と同じ )
\W\w 以外の文字

6. エージェントを設定・管理する

「機器詳細と設定ビュー」に表示される各種ボタンから、エージェントの設定・管理を行うことができます。「機器詳細と設定ビュー」に表示されるボタンは、「ツリービュー」で選択した機器によって異なります。

6-1. エージェントを管理する

「ツリービュー」でマネージャーの「機器」アイコンを押します。続けて、「機器詳細と設定ビュー」の「エージェントの管理」ボタンを押すと、エージェントの管理設定ダイアログが表示されます。エージェントの管理設定ダイアログでは、各機器の情報の表示や IP アドレスの設定などを行うことができます。

機器ごとに設定・管理できる項目は、以下のとおりです。

※以下は、SWX2110 シリーズ、SWX2110P シリーズ、SWX2210 シリーズ、SWX2210Pシリーズ、SWX222Xシリーズ、SWX2300 シリーズ、SWX2310 シリーズ、SWX2310P シリーズ、SWR2310 シリーズ、SWR2311P シリーズ、SWX3100 シリーズ、SWX3200 シリーズ、SWX2320 シリーズ、SWX2322P シリーズ、SWX3220 シリーズ、WLX202、WLX212、WLX222、WLX302、WLX313、WLX402, WLX413 が対応しています。

  • IP アドレスの設定

    IP アドレスを設定します。

    エージェントの管理画面を表示した時点での、エージェントの IP アドレスが表示されます。

    タイミングにより設定反映前の IP アドレスが表示される場合があります。

  • CONFIG の保存/復元/削除

    コンフィグの保存、復元、削除をします。

    複数のエージェントに対して、一括で行うこともできます。

  • 指定方法

    スイッチの指定方法を設定します。

    SWX2200 シリーズでも設定できます。

6-2. スイッチの設定・保守を行う

「ツリービュー」でヤマハスイッチの「機器」アイコンを押し、「機器詳細と設定ビュー」に表示されるボタン ( 名称はスイッチにより異なります ) を押すと、ダイアログや設定画面が表示されます。

ここでは、スイッチの各種機能の設定をしたり、ファームウェアの更新や再起動などの保守機能を実行したりできます。設定・表示できる項目や実行できる保守機能は、機種によって異なります。

【 SWX2300 シリーズ、SWX2310 シリーズ、SWX2310P シリーズ、SWR2310 シリーズ、SWR2311P シリーズ、SWX3100 シリーズ、SWX3200 シリーズ、SWX2320 シリーズ、SWX2322P シリーズ、SWX3220 シリーズの場合 】

「GUIを開く」ボタンを押すと、スイッチ の Web GUI が別ウィンドウで表示されます。

【 SWX222X シリーズ、SWX2210 シリーズ、SWX2210P シリーズの場合 】

「スイッチの設定・保守」ボタンを押すとダイアログが表示されます。

  • 機器名

    スイッチの機器名の設定を行います。

    • 「デフォルトの機器名」を選択した場合は、機器ごとに決められたデフォルトの機器名が設定されます。通常は、機種名およびシリアル番号からなる文字列となります。
    • 「手動設定」を選択した場合は、直後の入力ボックスに入力した機器名が設定されます。機器名は半角 32 文字以内で入力してください。入力できる文字は、半角英数字および半角記号です。
  • LEDモード

    LED モードの設定を変更できます。

  • ポートミラーリング機能

    スニファーポートと監視ポート、および監視方向の設定を行うことができます。

  • QoS機能

    QoSを使用するかどうかの設定を変更できます。

  • 保守

    スイッチに対して、以下を実行できます。

    • フレームカウンタをリセットする
    • 再起動を行う

「GUIを開く」ボタンを押すと、スイッチ の Web GUI が別ウィンドウで表示されます。

【 SWX2200 シリーズの場合 】

「スイッチの設定・保守」ボタンを押すとダイアログが表示されます。

  • 機器名

    スイッチの機器名の設定を行います。

    機器名は半角 32 文字以内で入力してください。入力できる文字は、半角英数字、および '-'、'_' のみです。

  • 省電力機能

    省電力機能について、以下の設定を行うことができます。

    • 動作モード
  • ループ検出機能

    ループ検出機能について、以下の設定を行うことができます。

    • MACアドレス移動回数閾値
    • ループ検出時の動作
  • ポートミラーリング機能

    ポートミラーリング機能について、以下の設定を行うことができます。

    • 動作モード
    • スニファーポートと監視方向
  • 保守

    スイッチに対して、以下を実行できます。

    • フレームカウンタをリセットする
    • 給電を再開する ( PoE 対応機種の場合 )
    • ファームウェアを更新する
    • 再起動を行う
    • 初期化を行う

【 SWX2110 シリーズ、SWX2110P シリーズの場合 】

「スイッチの設定・保守」ボタンを押すとダイアログが表示されます。

  • 機器名

    スイッチの機器名の設定を行います。

    機器名は半角 32 文字以内で入力してください。入力できる文字は、半角英数字、および '-'、'_' のみです。

  • LEDモード

    LED モードの設定を変更できます。

  • フロー制御

    フロー制御機能を使用するかどうかの設定を変更できます。

  • ループ検出機能

    ループ検出機能を使用するかどうかの設定を変更できます。

  • EEE

    EEE機能を使用するかどうかの設定を変更できます。

  • ポートミラーリング機能

    スニファーポートと監視ポート、および監視方向の設定を行うことができます。

  • QoS

    QoSを使用するかどうかの設定を変更できます。

  • IGMP スヌーピング

    IGMPスヌーピング機能を使用するかどうかの設定を変更できます。

  • 保守

    スイッチに対して、以下を実行できます。

    • フレームカウンタをリセットする
    • ファームウェアを更新する
    • 再起動を行う
    • 初期化を行う

【 SWX2100 シリーズの場合 】

「スイッチの設定表示と保守」ボタンを押すとダイアログが表示されます。

  • 機器名

    スイッチの機器名を表示します。

  • ポート共通の設定

    ポート共通の設定を表示します。

  • リンクアグリゲーションの設定

    リンクアグリゲーションのタイプとロードバランスルールを表示します。

    SWX2100-24G の場合だけ表示されます。

  • 保守

    スイッチに対して、以下を実行できます。

    • フレームカウンタをリセットする
    • ファームウェアを更新する
    • 再起動を行う

6-3. スイッチのポートを設定する

「ツリービュー」でヤマハスイッチの「機器」アイコンを押し、「機器詳細と設定ビュー」の機器の詳細画像でポートを選択して「ポートの設定」ボタンを 押すと、ポートの設定ダイアログが表示されます。「機器詳細と設定ビュー」の機器の詳細画像でポートが選択されていない場合は、ポートの設定を行うことは できません。スマート L2 スイッチ、および SWX2110 シリーズ、SWX2110P シリーズでポートの設定が変更可能です。

【 SWX222X シリーズ、SWX2210 シリーズ、SWX2210P シリーズの場合 】

ポートの設定ダイアログが表示されます。

  • 基本機能

    基本機能について、以下の設定を行うことができます。

    • ポートの動作
    • クロスストレート自動判別
    • 速度
    • フロー制御
    • EEE
    • ループ検出機能
  • QoS

    QoS について、以下の設定を行うことができます。

    • トラストモード
    • 受信パケットのリマーキング
    • リマーキング値
  • タグVLAN

    タグ VLAN について、以下の設定を行うことができます。

    • 動作モード
    • アクセス VLAN ID、または、ネイティブ VLAN ID
    • トランク VLAN ID

    論理インターフェースに参加しているポートの場合は、リンクアグリゲーションの設定から行ってください。

  • マルチプルVLAN

    マルチプル VLAN について、以下の設定を行うことができます。

    • 参加グループ

    論理インターフェースに参加しているポートの場合は、リンクアグリゲーションの設定から行ってください。

【 SWX2200 シリーズの場合 】

ポートの設定ダイアログが表示されます。

  • 基本機能

    基本機能について、以下の設定を行うことができます。

    • ポートの動作
    • クロスストレート自動判別
    • 速度
    • リンクスピードダウンシフト
    • フロー制御
    • ループ検出機能
  • QoS

    QoS について、以下の設定を行うことができます。

    • DSCPリマーキング
    • 送信シェーピング
    • 受信ポリシング
    • ポート優先度
  • タグVLAN

    タグ VLAN について、以下の設定を行うことができます。

    • 動作モード
    • アクセス VLAN ID
    • トランク VLAN ID
  • マルチプルVLAN

    マルチプル VLAN について、以下の設定を行うことができます。

    • 参加グループ
  • フレームカウンタ

    フレームカウンタについて、以下の設定を行うことができます。

    • 送信フレーム
    • 受信フレーム
  • 給電機能 ( PoE 対応機種の場合 )

    給電機能について、以下の設定を行うことができます。

    • 給電 Class の設定

【 SWX2110 シリーズ、SWX2110P シリーズの場合 】

ポートの設定ダイアログが表示されます。

  • 基本機能

    基本機能について、以下の設定を行うことができます。

    • ポートの動作
    • クロスストレート自動判別
    • 速度
    • L2MSフィルター
  • タグVLAN

    タグ VLAN について、以下の設定を行うことができます。

    • 動作モード
    • アクセス VLAN ID、または、ネイティブ VLAN ID
    • トランク VLAN ID

6-4. スイッチのポートの給電操作を行う

「ツリービュー」でヤマハスイッチの「機器」アイコンを押し、「機器詳細と設定ビュー」の機器の詳細画像でポートを選択して「ポートの給電操作」ボタンを 押すと、ポートの給電操作ダイアログが表示されます。「機器詳細と設定ビュー」の機器の詳細画像でポートが選択されていない場合、および選択されたポート が給電非対応の場合は、ポートの給電操作を行うことはできません。ポートの給電操作ダイアログでは、ポートごとの給電機能の設定を行うことができます。

なお、SWX2100-10PoE、SWX2100-5PoE、SWX2110P-8G、SWX2210P シリーズ、SWX2221P シリーズ、SWX2310P シリーズ、SWR2311P シリーズ、SWX2322P シリーズの場合だけ設定できます。

6-5. リンクアグリケーションの設定を行う

「ツリービュー」でヤマハスイッチの「機器」アイコンを押し、「機器詳細と設定ビュー」の「リンクアグリケーションの設定」ボタンを押すと、リンクアグリケーションの設定ダイアログが表示されます。リンクアグリケーションに関する設定、および論理インターフェースの追加や VLAN などの設定を行うことができます。

なお、SWX222X シリーズ、SWX2210 シリーズ、SWX2210P シリーズの場合だけ設定できます。

  • リンクアグリゲーション ロードバランスルール

    ロードバランスルールの設定を行うことができます。

  • インターフェースの設定

    論理インターフェースごとに、以下の設定を行うことができます。

    • リンクアグリゲーション

      リンクアグリゲーションについて、以下の設定を行うことができます。

      • 論理インターフェース名
      • 参加ポート
      • インターフェースの動作
    • タグVLAN

      タグ VLAN について、以下の設定を行うことができます。

      • 動作モード
      • アクセス VLAN ID、または、ネイティブ VLAN ID
      • トランク VLAN ID
    • マルチプルVLAN

      マルチプル VLAN について、以下の設定を行うことができます。

      • 参加グループ

6-6. 無線 AP を設定する

「ツリービュー」でヤマハ無線 AP の「機器」アイコンを押し、「機器詳細と設定ビュー」の「GUIを開く」ボタンを押すと、ヤマハ無線 AP の Web GUI が別ウィンドウで表示されます。Web GUI からヤマハ無線 AP の設定を変更できます。

6-7. このスイッチを探す

「このスイッチを探す」機能は、LEDやブザーを使用し、製品の設定場所を分かりやすくお知らせする機能です。

「ツリービュー」でヤマハスイッチの「機器」アイコンを押し、「機器詳細と設定ビュー」の「このスイッチを探す」ボタンを押すと、ダイアログが表示されます。

なお、SWX222X シリーズの場合だけ利用できます。

  • ダイアログには、現在の稼働状態が表示されます。
    その右側には、開始/停止ボタンがあり、お知らせの開始/停止を行う事ができます。
  • お知らせ開始ダイアログ
    お知らせ方法、お知らせ期間を選択して、お知らせを開始することができます。
    お知らせ方法は、いずれか1つ以上を選択してください。
    • LED を点滅させる
    • ブザーを鳴らす
  • お知らせ停止ダイアログ
    どのようなお知らせ方法でも停止することができます。

ホームへ戻る

  • SWR2310 Series Technical Data (GUI)
  • LANマップ
  • 詳細
  • タグVLAN

タグVLAN

1. 概要

VLANを作成してヤマハスイッチのポートをグループ分けすることができます。

タグVLANは、以下のエージェントに設定できます。

  • ヤマハスイッチ
    • SWX2110-5G, SWX2110-8G, SWX2110-16G, SWX2110P-8G
    • SWP2-10SMF, SWP2-10MMF
    • SWX2220-10NT, SWX2221P-10NT
    • SWR2311P-10G
    • SWR2310-10G, SWR2310-18GT, SWR2310-28GT
    • SWX3100-10G, SWX3100-18GT
    • SWX3200-28GT, SWX3200-52GT
    • SWX2320-16MT, SWX2322P-16MT, SWX3220-16MT, SWX3220-16TMs
  • ヤマハ無線AP
    • WLX202
    • WLX212
    • WLX222
    • WLX302
    • WLX313
    • WLX402
    • WLX413

2. 注意事項

  • マネージャーの配下に他社スイッチが接続されている場合、マネージャーは当該機器を認識することができないため、トポロジーに表示されません。タグVLANの設定を正しく行っているのにもかかわらず、端末と通信ができなくなった場合、マネージャー配下にVLANタグ付きフレームを遮断している他社スイッチが接続されている可能性があります。
  • マネージャーの配下に機種を識別できないヤマハスイッチが接続されている場合、当該機器の設定によっては、VLANタグ付きフレームが当該機器を通過できない可能性があります。
  • スパニングツリーでMSTインスタンスを含む構成には、未対応です。

3. タグVLANページの構成

3-1. ボタン

  • add 「新規」ボタン

    VLANグループを新たに作成します。

    ポートをVLANグループに参加させるには、事前にVLANグループを作成しておく必要があります。

  • refresh 「表示の更新」ボタン

    トポロジー情報とVLAN設定情報を取得し、タグVLANグループ一覧とトポロジーを再描画します。

    エージェントの台数によっては、エージェントのVLAN設定情報が反映されるまでに数秒から数十秒かかることがあります。

3-2. タグVLANグループ一覧

マネージャーに登録されているVLANグループの一覧と、エージェントのポートが参加しているVLANグループの一覧を表示します。

ただし、フレーム転送が無効に設定されているVLANグループとプライベートVLANは一覧に表示されません。

VLANグループごとにポートの色が割り当てられます。

3-3. トポロジー

マネージャーを起点としたトポロジーを画面下部に表示します。

ポートの色を確認することによって、どのVLANグループに参加しているかわかります。

4. タグVLANグループの設定をおこなう

4-1. 新規作成

VLANグループを新たに作成するには、add 「新規」ボタンを押してください。

以下の設定ができます。

項目名説明
VLAN-IDVLANのIDを設定します。
名前VLAN IDに名前をつけることができます。

入力した後、「確定」ボタンを押すと、VLANグループが登録されます。

4-2.設定変更

VLANグループの設定を変更する場合は、「タグVLANグループ一覧」の右側の列にある「設定」ボタンを押してください。

名前の設定を変更できます。

4-3.登録

マネージャーに登録されていないVLANグループにエージェントのポートが参加している場合、「タグVLANグループ一覧」に「unknown」のVLANグループとして表示されます。

「タグVLANグループ一覧」の右側の列にある「登録」ボタンを押すと、VLANグループをマネージャーに登録できます。

4-4. 削除

VLANグループを削除する場合は、「タグVLANグループ一覧」の右側の列にある「削除」ボタンを押してください。

つづいて「確定」ボタンを押すと、指定のVLANグループの設定を削除するとともに、エージェントに適用されたVLANグループの設定も削除します。

5. タグVLANグループに参加させる

「タグVLANグループ一覧」の右側の列にある「参加ポート選択」ボタンを押すと、トポロジー内にあるエージェントのポートを選択できるようになります。

ポートの色によって、VLANグループの設定状況が確認できます。

以下は、参加ポート選択中のVLANグループのポートの色がに割り当てられた場合の凡例です。

LANSFP説明
指定のVLANグループに参加しているアクセスポートです。
デフォルトVLANグループに参加しているアクセスポートです。
他のVLANグループに参加しているアクセスポートです。
どのVLANグループに参加しているかは、「タグVLANグループ一覧」で割り当てられたポートの色を確認してください。
トランクポート、または、ハイブリッドポートです。 指定のVLANグループに参加しています。
トランクポート、または、ハイブリッドポートです。 指定のVLANグループに参加していません。

ポートを選択すると、ポートの色が変わり、指定のVLANグループに参加させることができます。

再びポートを選択すると、グループへの参加をキャンセルできます。

論理インターフェースに所属するポートのVLAN参加状態を操作した際、同じ論理インターフェースに所属するすべてのポートに対しても同様の操作が反映されます。

ポートを選択した後、「確定」ボタンを押すと設定が反映されます。

※ 機種を識別できないヤマハスイッチが接続されている場合、当該機器の設定によっては、VLANタグ付きフレームが当該機器を通過できない可能性があります。

  • アップリンクポート、ダウンリンクポートの自動参加について

    ポートをVLANグループに参加させた場合、マネージャーから当該エージェントまでをつなぐポート(アップリンク/ダウンリンク)は自動でトランクポート、またはハイブリッドポートとなります。

  • VLANグループ参加時の制限事項

    SWP1シリーズ、SWP2シリーズ、SWR2310シリーズ、SWR2311Pシリーズ、SWX2320 シリーズ、SWX2322P シリーズ、SWX3220 シリーズ設定時は以下の制限事項があります。

    • 指定のVLANグループがエージェントでプライベートVLANとして使用されている場合、当該エージェントのポートを、指定のVLANグループに参加させることはできません。
    • ポートがプライベートVLANのプロミスカスポート、もしくはホストポートに設定されている場合、そのポートに対しては設定できません。
    • ポートがリンクアグリゲーション機能で使用されている場合、そのポートに対しては設定できません。(SWP1シリーズだけ)

    また、スタックを構成している機器の場合、スタックポートの設定は変更できません。

6. タグVLANグループの設定を確認する

「タグVLANグループ一覧」では、VLANグループごとにポートの色が割り当てられています。

トポロジー内にあるエージェントのポートの色を見ると、どのVLANグループに参加しているか確認できます。

以下に凡例を示します。

LANSFP説明
デフォルトVLAN以外のVLANグループに参加しているアクセスポートです。
どのVLANグループに参加しているかは、「タグVLANグループ一覧」で割り当てられたポートの色を確認してください。
トランクポート、または、ハイブリッドポートです。
デフォルトVLANグループに参加しているアクセスポートです。

タグVLANグループの設定は、マウスオーバーして表示されるツールチップから確認することもできます。

ツールチップに表示される項目を以下に示します。

  • ポート番号
    • 論理インターフェースの場合、論理インターフェース名と論理インターフェースに所属するすべてのポート番号が表示されます。
    • saXはスタティックリンクアグリゲーションの論理インターフェース名です。
    • poXはLACPの論理インターフェース名です。
  • ポート種別 ( アクセス, トランク, ハイブリッド )
  • 参加しているVLANグループ

また、SWP1シリーズ、SWP2シリーズ、SWR2310シリーズ、SWR2311Pシリーズ、SWX2320 シリーズ、SWX2322P シリーズ、SWX3220 シリーズの設定に関する補⾜情報を以下に⽰します。

  • ネイティブVLANについて

    アップリンク/ダウンリンクポートはトランクポートとなり、ネイティブVLANにデフォルトVLANが設定されます。ネイティブVLANとは、トランクポートが受信したフレームが タグなしの場合に、タグなしフレームが参加するVLANグループのことです。

  • プライベートVLANのプロミスカスポート・ホストポートについて

    ポートがプライベートVLANのプロミスカスポート、もしくはホストポートに設定されている場合、ツールチップのポート種別に「プライベート」と表示され、参加しているVLANグループは表示されません。

  • SWR2310 Series Technical Data (GUI)
  • LANマップ
  • 詳細
  • マルチプルVLAN

マルチプルVLAN

1. 概要

ひとつのスイッチのポートを複数のグループに分けて、グループ間の通信を遮断できます。ポートを複数のグループに分けるだけでなく、ひとつのポートを複数のグループに参加させることもできます。たとえば、サーバーやルーターなど、すべてのグループと通信を行う必要がある端末が接続されるポートは、すべてのグループに重複して参加させます。

なお、マルチプルVLANでは、異なるグループに所属する場合も同じIPアドレスが割り当てられます。

マルチプルVLANを設定できるエージェントと、そのエージェントに設定可能なグループの最大数は以下のとおりです。

対応エージェントグループの最大数
SWX2220-10NT
SWX2221P-10NT
10
SWP2-10SMF
SWP2-10MMF
256
SWR2311P-10G256
SWR2310-28GT
SWR2310-18GT
SWR2310-10G
256
SWX2320-16MT
SWX2322P-16MT
SWX3220-16MT
SWX3220-16TMs
256

2. マルチプルVLANページの構成

マルチプルVLANページは、「ツリービュー」、「マルチプルVLANの設定ビュー」、「接続機器ビュー」で構成されています。

2-1. ツリービュー

マップページで表示されるものと同一です。

マネージャーを起点としたエージェントのトポロジーが画面左下部に表示されます。他社製ネットワーク機器は表示されません。「ツリービュー」で「機器」アイコンを押すと、「接続機器ビュー」に機器の情報が表示されます。マルチプルVLANに対応しているエージェントを選択した場合は、「マルチプルVLANの設定ビュー」に設定が表示されます。

2-2. マルチプルVLANの設定ビュー

「ツリービュー」で選択したエージェントの、マルチプルVLANの設定が表示されます。「ツリービュー」で、マルチプルVLANに対応していないエージェントやマネージャーを選択した場合は表示されません。

  • マルチプルVLANグループ設定一覧

    グループごとに、マルチプルVLANの参加ポートの状態が、表の形式で表示されます。表の横方向はポート、縦方向はグループを表します。

    表中のポートアイコンを押すと、対応するグループへの、ポートの参加状態を変更できます。参加状態になったポートアイコンは、グループに対応した色に変化します ( 例: ) 。参加状態のポートアイコンを再度押すと、参加していない状態に戻ります。

    表の上端の「ポート番号」ボタンを押すと、すべてのグループに対して、そのポートの参加状態を変更できます。表の左端の「グループ番号」ボタンを押すと、そのグループに対して、すべてのポートの参加状態を変更できます。表の左上の「↘」ボタンを押すと、左上から斜めにずらしてポートを選択できます。

    表示されていないポートは、どの指定方法でも状態が変更されません。

    論理インターフェースに所属するポートは、同じ論理インターフェースに所属するポート同士でまとめて、表の右端に表示されます。また、ポート番号の上部には、論理インターフェースの種別と番号が二段のラベルで表示されます。

    上段には論理インターフェースの種別( saもしくはpo )が表示され、下段にインターフェース番号が表示されます。

    saはスタティックリンクアグリゲーションを示し、poはLACPリンクアグリゲーションを示します。

    論理インターフェースに所属するポートのグループ参加状態を操作すると、同じ論理インターフェースに所属するすべてのポートに対しても同様の操作が反映されます。

    • 表示するポート / グループ

      バーのつまみを動かすと、画面に表示するポートとグループを変更できます。

      上のバーがポートに対応し、下のバーがグループに対応します。

      左のつまみを操作することで最小値が変わり、右のつまみを操作することで最大値が変わります。

    • 縮小して表示

      チェックボックスにチェックを入れると、ポートとグループのアイコンが縮小して表示されます。

      縮小表示では、ポートのアップリンクおよびダウンリンクの矢印が表示されません。

    • 「全グループを変更前の状態に戻す」ボタン

      マルチプルVLANに参加するポートを、設定変更前の状態に戻します。

    • 「確定」ボタン

      マルチプルVLANに参加するポートの設定を反映します。

      非表示になっているポートについても設定内容を反映します。

    「マルチプルVLANグループ設定一覧」は、左上のtoggleボタンを押すことで、表示と非表示を切り替えることができます。

また、設定済みのマルチプルVLANグループごとの設定内容が、「マルチプルVLANの設定ビュー」下部のスイッチ画像に表示されます。

  • グループ選択プルダウンメニュー

    メニュー右側の、スイッチ画像に表示するマルチプルVLANのグループを選択できます。

  • スイッチ画像

    グループ選択プルダウンメニューで選択中のグループに参加しているポートが表示されます。

2-3. 接続機器ビュー

マップページで表示されるものと同一です。

「ツリービュー」で選択したマネージャー、およびエージェントに接続されている機器が画面右下部に表示されます。「ツリービュー」で無線APが選択されている場合は表示されません。「LANマップの設定」の「端末管理機能」を有効にしていない場合、端末 ( PCやモバイル機器など ) の情報は表示されません。

エージェントとしてスイッチを選択した場合は、どのような機器が、スイッチのどのポートに接続されているか確認できます。接続機器ビューを参考にしながら、マルチプルVLANのグループを設定できます。

  • 取得日時

    「ツリービュー」で選択したマネージャーおよびエージェントの、接続されている端末の情報を最後に取得した時間が表示されます。「LANマップの設定」の「端末管理機能」を有効にしていない場合、表示されません。

  • ページ選択

    端末一覧のページ番号が表示されています。page_prevやpage_nextを押したり、数値を入力したりすることでページ遷移します。

  • get 「取得」ボタン

    「ツリービュー」で選択したマネージャーおよびエージェントの、接続されている端末の情報を取得できます。「LANマップの設定」の「端末管理機能」を有効にしていない場合、表示されません。

  • リスト

    「ツリービュー」で選択したマネージャーおよびエージェントの、接続されている機器の情報がリスト表示されます。また、項目ごとのsort_switchソートスイッチを押すことでリストを並び替えることができます。初期画面ではポート順にソートされています。

    VLAN IDの項目には、アクセスVLANの場合は (A) が、トランクVLANの場合は (T) が表示されます。

    ポートがプライベートVLAN用ポートとして使用されている場合、VLAN IDは表示されずに (P) が表示されます。

    ポートがボイスVLAN用ポートとして使用されている場合、VLAN IDは表示されずに (V) が表示されます。

3. マルチプルVLANグループの設定を行う

マルチプルVLANグループの設定を行うには、まず設定対象のスイッチを「ツリービュー」から選択します。選択すると、「マルチプルVLANの設定ビュー」内に「マルチプルVLANグループ設定一覧」が表示されます。

「マルチプルVLANグループ設定一覧」が表示されたら、グループごとに参加させたいポートを、対応するポートアイコンを押して選択します。設定の際は、下記のTIPSをご参考ください。

参加ポートの選択が終わったら、「確定」ボタンを押すことでスイッチに設定が反映され、設定が完了します。

マルチプルVLAN設定時のTIPS

  • 効率的にポートの選択を行いたい

    「ポート番号」ボタンや、「↘」ボタンを併用すると、効率的にポートを選択できます。

    「ポート番号」ボタンは、特定のポートをその他のすべてのポートと通信を可能にしたい場合に利用できます。たとえば、通常、アップリンクポートは、他のすべてのポート間と通信できるようにする必要があるため、すべてのグループに参加させます。このとき、アップリンクポートの列にある、「ポート番号」ボタンを押すと、グループをひとつひとつ選択する手間が省けます。

    また、「↘」ボタンは、各ポートをそれぞれ別のグループに参加させたい場合に利用できます。たとえば、各ダウンリンクポート間の通信をすべて遮断し、アップリンクポート間との通信だけを行いたいとします。このとき、「↘」ボタンと、アップリンクポートの列にある「ポート番号」ボタンを押してください。各グループにアップリンクポートとダウンリンクポートがひとつずつ参加している状態になり、容易に目的を実現できます。この設定は、インターネットマンションタイプのネットワークなどでよく利用されます。

  • 設定するポートやグループを制限したい

    「表示するポート / グループ」のバーを調整し、必要なポート、グループだけが表示されるようにします。

  • 設定をやり直したい

    「全グループを変更前の状態に戻す」ボタンを押すことで、参加ポートの選択状態を変更前の状態に戻すことができます。

4. マルチプルVLANグループの設定を確認する

すでに設定済みのマルチプルVLANグループは、「マルチプルVLANの設定ビュー」下部に表示されているスイッチ画像で確認できます。スイッチ画像の左側のプルダウンメニューから、確認したいグループを選択します。すると、選択したグループに参加しているポートが、グループに対応した色に変化します。

ここに表示される設定内容は、「確定」ボタンを押して、実際にスイッチに反映した設定内容です。現在「マルチプルVLANグループ設定一覧」で編集中の内容は表示には反映されません。

  • SWR2310 Series Technical Data (GUI)
  • LANマップ
  • 詳細
  • 機器一覧

機器一覧

1. 概要

機器一覧では、LAN マップで管理している端末やエージェントを一覧で表示したり、端末情報 DB で端末情報を一括管理したりできます。

2. 端末一覧

端末一覧ページについて説明します。

2-1. 概要

端末一覧ページでは、LAN マップで管理している端末を一覧で表示します。一覧を使って、端末が検出された時刻や消失した時刻を確認できます。また、一覧にある端末情報を編集し、端末情報 DB に登録できます。

2-2. 各ボタンについて

  • delete 「削除」ボタン

    端末一覧から選択した消失端末の情報を削除します。

  • refresh 「表示の更新」ボタン

    端末一覧ページの表示を更新します。

  • 「 CSV で保存」ボタン

    端末一覧を CSV ファイル形式で保存します。

  • 「編集」ボタン

    端末情報の編集を行えます。編集した情報は端末情報 DB に登録されます。

2-3. 端末情報を確認する

LAN マップで管理している端末情報を、一覧で確認できます。項目ごとのsortソートスイッチを押すことでリストを並び替えることができます。初期画面では経路順にソートされています。なお、消失している端末はグレーにハイライトされて表示されます。

VLAN ID の項目には、アクセス VLAN の場合は (A) が、トランク VLAN の場合は (T) が表示されます。

ポートがプライベート VLAN 用ポートとして使用されている場合、VLAN ID は表示されずに (P) が表示されます。

ポートがボイス VLAN 用ポートとして使用されている場合、VLAN ID は表示されずに (V) が表示されます。

2-4. 端末情報を編集し、端末情報 DB に登録する

LAN マップで管理している端末の情報を編集できます。編集した情報は端末情報 DB に登録されます。編集したい端末情報の「編集」ボタンを押し、編集を行ってください。編集できる項目は以下のとおりです。

  • 種類

    種類をセレクトメニューから選択してください。

    ※マップページやマルチプル VLAN ページの「接続機器ビュー」ではアイコンで表示されます。

  • メーカー

    メーカー名を入力してください。

    半角英数字・半角記号 128 文字以内で入力してください。

  • 機種名

    機種名を入力してください。

    半角英数字・半角記号 128 文字以内で入力してください。

  • 機器名

    機器名を入力してください。

    半角英数字・半角記号 128 文字以内で入力してください。

  • OS

    OS 名を入力してください。

    半角英数字・半角記号 128 文字以内で入力してください。

  • コメント

    半角英数字・半角記号 128 文字以内で入力してください。

  • スナップショット機能

    スナップショット機能の監視対象に含める / 含めないを選択してください。

※登録されている端末情報の編集は、端末情報 DB ページからも行えます。

※文字列を入力する項目において、「"」または「,」を使用する場合、入力可能な文字数が128文字より少なくなります。

2-5. 消失した端末を削除する

端末一覧から消失端末の情報を削除できます。削除したい消失端末情報を選択し、delete 「削除」ボタンを押してください。選択した消失端末情報が削除されます。

2-6. 一覧を CSV ファイルで保存する

端末一覧を CSV ファイル形式で保存できます。「 CSV で保存」ボタンを押してください。端末一覧が CSV ファイル形式で保存されます。

3. 端末情報 DB

端末情報 DB ページについて説明します。

3-1. 概要

端末情報 DB ページでは、端末情報 DB に登録されている端末の一覧を表示します。端末情報の新規登録、編集、削除、端末情報 DB のインポート、エクスポートなどができます。

3-2. 各ボタンについて

  • delete 「削除」ボタン

    選択した端末情報を端末情報 DB から削除します。

  • new 「新規登録」ボタン

    端末情報を端末情報 DB に新規登録します。

  • refresh 「表示の更新」ボタン

    端末情報 DB ページの表示を更新します。

  • import 「インポート」ボタン

    PC に保存した端末情報 DB をマネージャーに適用します。

  • export 「エクスポート」ボタン

    端末情報 DB を CSV ファイル形式で保存します。

  • 「編集」ボタン

    端末情報 DB に登録されている端末情報の編集を行えます。

3-3. 端末情報を確認する

一覧で、端末情報 DB を確認できます。項目ごとのsortソートスイッチを押すことでリストを並び替えることができます。初期画面では MAC アドレス順にソートされています。

3-4. 端末情報を新規登録する

端末情報を端末情報 DB に新規登録できます。new 「新規登録」ボタンを押し、登録内容を入力してください。登録できる項目は以下のとおりです。

  • MACアドレス

    端末のMACアドレスを入力してください。

    半角、「:」区切り(例:00:a0:de:00:00:00)で入力してください。

  • 種類

    種類をセレクトメニューから選択してください。

    ※マップページやマルチプル VLAN ページの「接続機器ビュー」ではアイコンで表示されます。

  • メーカー

    メーカー名を入力してください。

    半角英数字・半角記号 128 文字以内で入力してください。

  • 機種名

    機種名を入力してください。

    半角英数字・半角記号 128 文字以内で入力してください。

  • 機器名

    機器名を入力してください。

    半角英数字・半角記号 128 文字以内で入力してください。

  • OS

    OS 名を入力してください。

    半角英数字・半角記号 128 文字以内で入力してください。

  • コメント

    半角英数字・半角記号 128 文字以内で入力してください。

  • スナップショット機能

    スナップショット機能の監視対象に含める / 含めないを選択してください。

3-5. 端末情報を編集する

端末情報 DB に登録されている端末情報を編集できます。編集したい端末情報の「編集」ボタンを押し、編集を行ってください。編集できる項目は以下のとおりです。

  • 種類

    種類をセレクトメニューから選択してください。

    ※マップページやマルチプル VLAN ページの「接続機器ビュー」ではアイコンで表示されます。

  • メーカー

    メーカー名を入力してください。

    半角英数字・半角記号 128 文字以内で入力してください。

  • 機種名

    機種名を入力してください。

    半角英数字・半角記号 128 文字以内で入力してください。

  • 機器名

    機器名を入力してください。

    半角英数字・半角記号 128 文字以内で入力してください。

  • OS

    OS 名を入力してください。

    半角英数字・半角記号 128 文字以内で入力してください。

  • コメント

  • スナップショット機能

    スナップショット機能の監視対象に含める / 含めないを選択してください。

3-6. 端末情報を削除する

選択した端末情報を端末情報 DB から削除できます。削除したい端末を選択し、delete 「削除」ボタンを押してください。選択した端末情報が削除されます。

3-7. 端末情報 DB をインポートする

PCに保存した端末情報 DB をマネージャーに適用します。import 「インポート」ボタンを押し、「ファイル選択」ボタンから端末情報 DB を選択してください。選択した端末情報 DB がマネージャーに適用されます。

端末情報 DB を直接編集するときは、1 項目につき半角英数字・半角記号 128 文字以内で編集してください。

マルチバイト文字を含む文字列は空の文字列として認識されます。また、128 文字を超える文字列は 128 文字で打ち切られます。

3-8. 端末情報 DB をエクスポートする

端末情報 DB を CSV ファイル形式で保存できます。export 「エクスポート」ボタンを押してください。端末情報 DB が CSV ファイル形式で保存されます。

4. エージェント一覧

エージェント一覧ページについて説明します。

4-1. 概要

エージェント一覧ページでは、LAN マップで管理しているエージェントを一覧で表示します。エージェントが検出された時刻や消失した時刻を、一覧を使って確認できます。また、一覧にあるエージェントの設定を変更できます。

4-2. 各ボタンについて

  • delete 「削除」ボタン

    エージェント一覧から選択した消失エージェントの情報を削除します。

  • refresh 「表示の更新」ボタン

    エージェント一覧ページの表示を更新します。

  • 「 CSV で保存」ボタン

    エージェント一覧を CSV ファイル形式で保存します。

  • 「設定」ボタン

    エージェントの設定を行えます。

4-3. エージェントを確認する

一覧で、LAN マップで管理しているエージェント情報を確認できます。項目ごとのsortソートスイッチを押すことでリストを並び替えることができます。初期画面では経路順にソートされています。なお、消失しているエージェントはグレーにハイライトされて表示されます。

4-4. エージェントの設定を行う

LAN マップで管理しているエージェントの設定を変更できます。一部のヤマハスイッチで設定変更可能です。設定変更したいエージェントの「設定」ボタンを押し、設定変更を行ってください。設定できる項目は以下のとおりです。

  • 機器名

    エージェントの機器名の設定を行います。

    • 「デフォルトの機器名」を選択した場合は、機器ごとに決められたデフォルトの機器名が設定されます。通常は、機種名およびシリアル番号からなる文字列となります。
    • 「手動設定」を選択した場合は、直後の入力ボックスに入力した機器名が設定されます。機器名は半角 32 文字以内で入力してください。入力できる文字は、対象のエージェントによって異なります。 詳しくは「マップ」の「6-2. スイッチの設定・保守を行う」を参照してください。

4-5. 消失したエージェントを削除する

消失エージェントの情報をエージェント一覧から削除できます。削除したい消失エージェント情報を選択し、delete 「削除」ボタンを押してください。選択した消失エージェント情報が削除されます。

4-6. 一覧を CSV ファイルで保存する

エージェント一覧を CSV ファイル形式で保存できます。「 CSV で保存」ボタンを押してください。エージェント一覧が CSV ファイル形式で保存されます。


ホームへ戻る

  • SWR2310 Series Technical Data (GUI)
  • LANマップ
  • 詳細
  • 一覧マップ

一覧マップ

1. 概要

一覧マップは、ネットワークに接続されている機器全体を 1 つのトポロジーで表示します。トポロジーの表示範囲や機器情報の表示を切り替えることで、自分が見やすいようにカスタマイズできます。さらに、印刷機能を 使って表示している一覧マップを印刷でき、ネットワーク運用管理業務の様々な場面で活用できます。

2. 注意事項

  • 一覧マップの表示設定は Cookie を用いて保存しています。一覧マップの表示設定を保存するには、ブラウザーの Cookie を有効にしてください。ブラウザーの Cookie を有効にするには、お使いのブラウザーのヘルプをご覧ください。設定を変更して再度一覧マップにアクセスしたときに設定変更が反映されていなかったら、ブ ラウザーの Cookie が無効になっているか、Cookie が削除された可能性があります。
  • 機器間のリンク速度(上位の機器で動作しているポートのリンク速度)やリンクの種類は、機器アイコン間の接続線の色や形で確認できます。
    • それぞれの色とリンク速度の対応については、画面右上の凡例をご確認ください。
    • ヤマハ無線 AP 配下の端末、および機種を識別できないエージェントのリンク速度は取得できないため、接続線は通常の灰色で表示されます。

3. 各ボタンについて

  • 「最上位」ボタン

    フォーカス機能で使用します。詳しくは「 8. フォーカス機能を使う」を参照してください。

  • 「ひとつ上」ボタン

    フォーカス機能で使用します。詳しくは「 8. フォーカス機能を使う」を参照してください。

  • 「表示の更新」ボタン

    ページがリロードされます。

  • 「表示設定」ボタン

    一覧マップに表示する情報を設定できます。詳しくは「5. 機器情報の表示を切り替える」、「6. 端末の表示 / 非表示を切り替える」、「7. ポート情報の表示を切り替える」を参照してください。

  • 「印刷画面」ボタン

    印刷用画面を開きます。詳しくは「9. 一覧マップを印刷する」を参照してください。

4. ミニ一覧マップについて

ミニ一覧マップは一覧マップを縮小したものです。マップ全体の概要を把握できます。また、フォーカス機能を使用すると、どのエージェントにフォーカスされているかを把握できます。詳しくは「8. フォーカス機能を使う」を参照してください。

※ 一覧マップで表示しているマネージャー、エージェント、および SSID の総数が 200 台を超える場合、ミニ一覧マップは表示されません。

5. 機器情報の表示を切り替える

機器アイコンの右側に表示している、機器情報の表示項目を切り替えることができます。エージェントと端末のそれぞれで表示項目を設定できます。設定するには以下の操作を行ってください。

  1. 画面右上の「表示設定」ボタンを押してください。表示設定画面が直下に表示されます。

  2. 表示設定画面の「 agent 情報」および「端末情報」の右側のセレクトボックスから、表示したい項目を選択してください。選択すると、一覧マップの機器アイコンの右側に表示している 機器情報が、選択した項目に切り替わります。切り替えたタイミングで設定は自動保存されます。

    ※ 縦に 4 つ並んでいるセレクトボックスは、一覧マップの機器アイコンの右側に表示されている、機器情報の表示順と対応しています。

エージェント情報は、以下の中から表示する項目を選択できます。

  • 機器名
  • MACアドレス
  • 機種名
  • IPアドレス
  • 表示しない

端末情報は、以下の中から表示する項目を選択できます。

  • IPアドレス
  • メーカー
  • 機器名
  • MACアドレス
  • 機種名
  • コメント
  • OS
  • 表示しない

※ 機器情報は半角 30 文字まで表示されます。半角 30 文字を超える場合、それ以降は省略されます。

6. 端末の表示 / 非表示を切り替える

一覧マップに表示されている端末の表示 / 非表示を切り替えることができます。端末まで管理が不要な方は、端末を非表示にすると、エージェントだけの表示になり、見やすくなります。設定するには以下の操作を行ってください。

  1. 画面右上の「表示設定」ボタンを押してください。表示設定画面が直下に表示されます。

  2. 表示設定画面の「端末情報」の左側にチェックボックスがあります。チェックボックスにチェックを入れると端末が表示され、チェックを外すと端末が非表示になります。切り替えたタイミングで設定は自動保存されます。

7. ポート情報の表示を切り替える

トポロジーの接続線の周囲に表示されている、接続ポート情報、VLAN 情報の表示 / 非表示を切り替えられます。設定するには以下の操作を行ってください。

  1. 画面右上の「表示設定」ボタンを押してください。表示設定画面が直下に表示されます。

  2. 表示設定画面の「ポート情報」に、「ポート番号」と「VLAN-ID」のチェックボックスがあります。チェックボックスにチェックを入れると、それぞれの情報が表示され、チェックを外すと非表示になります。切り替えたタイミングで設定は自動保存されます。

8. フォーカス機能を使う

一覧マップのエージェントアイコンを押すと、選択したエージェントと、その配下の機器だけを含むトポロジーにフォーカスして表示できます。

フォーカスすると、画面左上の「最上位」ボタン、「ひとつ上」ボタンが有効になります。「最上位」ボタンを押すと、マネージャーを起点とするトポロジー全体を表示する状態に戻ります。画面左上の「ひとつ上」ボタンを 押すと、一つ上のエージェントまたはマネージャーを起点としたトポロジーが表示されます。トポロジーの起点となる機器は、画面右側のミニ一覧マップに青線 で囲まれて表示されます。ミニ一覧マップを見ることで、現在フォーカスしている場所を把握できます。また、画面左上の「経路」からもエージェントの場所を 把握できます。

9. 一覧マップを印刷する

一覧マップでは、現在表示している一覧マップを印刷画面から印刷できます。印刷するには以下の操作を行ってください。

  1. 画面右上の 「印刷画面」ボタンを押してください。印刷画面が別ウィンドウで表示されます。

  2. 印刷画面を確認し、問題なければ画面上部の「このページを印刷」ボタンを押してください。ブラウザーの印刷画面が表示されます。用紙サイズの設定を A4 サイズ以上にして、印刷を行ってください。

    ※ 印刷画面を表示した後、フォーカスや機器情報表示を変更したい場合は、印刷画面をいったん閉じてください。一覧マップで、フォーカスや機器情報表示を変更後、再度「印刷画面」ボタンを押して印刷画面を開いてください。印刷画面では設定変更を行えません。

    ※ トポロジーでエージェント構成が直列で長い(トポロジーが横に広い)状態で印刷画面を開いたとき、印刷画面のトポロジーは、A4 サイズの横幅に収まるように縮小して表示されます。

10. 無線APに接続している端末を確認する

一覧マップでは、無線 AP に接続している端末を SSID 毎に確認できます。

※ 無線 AP のファームウェアリビジョンによっては、無線 AP に接続している端末が表示されない場合があります。

無線 AP アイコンの配下に、無線 AP で設定されている SSID がアイコンとして表示されます。SSID アイコンの配下に、その SSID で接続している端末が表示されます。SSID アイコンの右側には以下の SSID に関する情報が表示されます。

  • SSID名
  • 周波数帯

※ 表示項目の切り替えはできません。


ホームへ戻る

  • SWR2310 Series Technical Data (GUI)
  • 詳細設定

詳細設定

  • インターフェース設定
  • VLAN
  • Layer 2 機能
  • Layer 3 機能
  • マルチキャスト
  • トラフィック制御
  • SNMP
ホームへ戻る
  • SWR2310 Series Technical Data (GUI)
  • 詳細設定
  • インターフェース設定

インターフェース設定

  • 物理インターフェース
  • ポートミラーリング
  • リンクアグリゲーション
  • ポート認証
  • L2MSフィルター
  • 送信キューの使用率監視
ホームへ戻る
  • SWR2310 Series Technical Data (GUI)
  • 詳細設定
  • インターフェース設定
  • 物理インターフェース

物理インターフェース

1. 概要

物理インターフェースの設定変更を行うページです。

2. トップページ

物理インターフェースのトップページです。

インターフェースの一覧

  • 物理インターフェースの現在の動作状況と設定が、インターフェースごとに表示されます
  • 表の項目の説明は以下のとおりです
    • チェックボックス
      • 一括設定と設定の初期化を行う際にチェックをいれます
    • ポート
      • インターフェース名が表示されます
    • リンク
      • インターフェースのリンク状態が表示されます
      • LANポート以外の場合、ポート種別が括弧書きで表示されます
    • 速度設定
      • 設定されている速度と通信モードが表示されます
    • EEE
      • EEE機能の動作状況が表示されます
    • 説明
      • インターフェースに設定されている説明文が表示されます
  • 「設定」ボタンを押すと、選択したインターフェースの設定変更を行うページが表示されます
  • 「一括設定」ボタンを押すと、チェックボックスにチェックを入れたすべてのインターフェースに対して設定を行うことができます
    • 種類の違うポート同士を選択して一括設定することはできません
    • 物理インターフェースの設定ページの設定項目には初期設定の値が反映されます
  • 「初期設定に戻す」ボタンを押すと、チェックボックスにチェックを入れたすべてのインターフェースに対する設定が初期化されます
    • 各設定の初期設定は以下のとおりです
      • 動作 : インターフェースを有効にする
      • 説明 : 未設定
      • 速度 / 通信モード : 自動
      • MRU : 1522 Byte
      • EEE機能 : 無効 (省電力型イーサネット機能を使用しない)
      • クロスストレート自動判別 : 有効にする

3. 物理インターフェースの設定ページ

物理インターフェースに関連する設定を行うページです。

設定を入力後、「確認」ボタンを押してください。

確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

物理インターフェースの設定

  • ポート
    • 設定を行うインターフェース名が表示されます
  • 動作
    • インターフェースの動作を以下から選択します
      • インターフェースを有効にする
      • インターフェースを無効にする
  • 説明
    • インターフェースの説明文を設定します
    • 入力可能文字は ? を除いた半角英数記号です
    • 入力可能文字数は 80 文字です
    • 速度 / 通信モード
      • インターフェースの速度と通信方式を以下から選択します
        • LANポートの場合
          • 自動
          • 1Gbps / 全二重
          • 100Mbps / 全二重
          • 100Mbps / 半二重
          • 10Mbps / 全二重
          • 10Mbps / 半二重
        • SFPポートとコンボポートの場合
          • 自動
          • 1Gbps / 全二重
        • SFP+ ポートの場合
          • 自動
          • 10Gbps / 全二重
    • MRU
      • 一度に受信できる最大のデータ量を指定します
      • 入力範囲は 64 - 10240 Byte です
    • EEE機能
      • EEE機能はLANポートとコンボポートにのみ設定できます
      • EEE機能の動作を以下から選択します
        • 無効にする (省電力型イーサネット機能を使用しない)
        • 有効にする (省電力型イーサネット機能を使用する)
    • クロスストレート自動判別
      • クロスストレート自動判別の動作を以下から選択します
        • 有効にする
        • 無効にする
      • クロスストレート自動判別が無効の場合、ケーブル接続タイプに MDI を使用します

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • インターフェース設定
    • ポートミラーリング

    ポートミラーリング

    1. 概要

    ポートミラーリングの設定を行うページです。

    2. トップページ

    ポートミラーリングのトップページです。

    ポートミラーリングの設定

    • ポートミラーリングに関する現在の設定が表示されます
    • 表の項目の説明は以下のとおりです
      • チェックボックス
        • スニファーポートの設定を削除する際にチェックをいれます
      • スニファーポート
        • スニファーポートのインターフェース名が表示されます
      • 監視ポート
        • 監視ポートのインターフェース名が表示されます
      • 監視方向
        • 監視ポートの監視方向が表示されます
    • 「新規」ボタンを押すと、スニファーポートの新規設定を行うページが表示されます
    • 「設定」ボタンを押すと、選択したスニファーポートの設定変更を行うページが表示されます
    • 「削除」ボタンを押すと、チェックボックスにチェックを入れたスニファーポートが削除されます
    • スニファーポートは、最大で 1 インターフェースまで設定することができます

    3. ポートミラーリングの設定ページ

    ポートミラーリングの設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    ポートミラーリングの設定

    • スニファーポート
      • 新規設定時
        • ポートミラーリングの設定を行うページです。
        • スニファーポートとして動作させるインターフェースを選択します
        • 「選択」ボタンを押すと、「スニファーポートの選択」ダイアログが表示されます
      • 設定変更時
        • 「スニファーポートの選択」ダイアログでは、ポートのチェックボックスにチェックをいれて、「確定」ボタンを押すことで、スニファーポートを選択することができます
    • 監視ポート
      • 選択したスニファーポートから監視されるポートを選択します
      • 「選択」ボタンを押すと、「監視ポートの選択」ダイアログが表示されます
      • 「監視ポートの選択」ダイアログでは、ポートのチェックボックスにチェックをいれて監視方向を選択し、「確定」ボタンを押すことで、監視ポートを選択することができます

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • インターフェース設定
    • リンクアグリゲーション

    リンクアグリゲーション

    1. 概要

    リンクアグリゲーションの設定を行うページです。

    2. トップページ

    リンクアグリゲーションのトップページです。

    システムの設定

    • リンクアグリゲーションに関するシステムの設定が表示されます
    • 表の項目の説明は以下のとおりです
      • LACPシステム優先度
        • システムに設定されているLACP優先度が表示されます
      • 異速度混在モード
        • LACP 異速度混在モードが有効か否かが表示されます
      • ロードバランスのルール
        • ロードバランスの設定が表示されます
    • 「設定」ボタンを押すと、リンクアグリゲーションに関するシステムの設定を行うページが表示されます

    インターフェースの一覧

    • 論理インターフェースおよび物理インターフェースの動作状況と設定が表示されます
    • 表の項目の説明は以下のとおりです
      • チェックボックス
        • 論理インターフェースを削除する際にチェックをいれます
      • ポート
        • インターフェース名が表示されます
      • リンク
        • インターフェースのリンク状態が表示されます
      • LACPステータス
        • インターフェースのLACPステータスとして以下のいずれかが表示されます
          • 待機
          • ネゴシエーション中
          • 通信可能
          • -
      • LACP優先度
        • 実際に動作する場合の優先度が表示されます
        • 優先度はLACP優先度の設定値を元に計算して 1 - 12 の値で表示します
      • 説明
        • インターフェースに設定されている説明文が表示されます
    • 「新規」ボタンを押すと、論理インターフェースの新規設定を行うページが表示されます
    • 「設定」ボタンを押すと、選択した論理インターフェースの設定変更を行うページが表示されます
    • 「削除」ボタンを押すと、チェックボックスにチェックを入れた論理インターフェースが削除されます
      • 削除時に、削除後の物理インターフェースの動作を以下から指定することができます
        • 有効にする
        • 無効にする
    • 論理インターフェースは、最大で 127 インターフェースまで設定することができます
    • ただしスタティック論理インターフェースは 96 インターフェースまでとなります

    3. システムの設定ページ

    リンクアグリゲーションに関するシステムの設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    システムの設定

    • LACPシステム優先度
      • LACPシステム優先度を指定します
    • LACP異速度混在モード
      • LACP 異速度混在モードを有効にするか否かを以下から選択します
        • 無効にする
          • 本機能を無効にすると、LACP 論理インターフェースに属する通信速度が異なる物理インターフェースは、同時に通信できません
        • 有効にする
          • 本機能を有効にすると、LACP 論理インターフェースに属する通信速度が異なる物理インターフェースは、同時に通信できます
          • 通信速度が異なる物理インターフェースを LACP 論理インターフェースに収容する場合は、本機能を有効にしてください
    • ロードバランスのルール
      • ロードバランスのルールを以下から選択します
        • 宛先MACアドレス
        • 送信元MACアドレス
        • 宛先/送信元MACアドレス
        • 宛先IPアドレス
        • 送信元IPアドレス
        • 宛先/送信元IPアドレス
        • 宛先ポート番号
        • 送信元ポート番号
        • 宛先/送信元ポート番号

    4. 論理インターフェースの設定ページ

    論理インターフェースの設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    論理インターフェースの設定

    • 論理インターフェース
      • 新規設定時
        • 論理インターフェースの種別を以下から選択します
          • スタティック論理インターフェース
          • LACP論理インターフェース
      • 設定変更時
        • 選択した論理インターフェース名が表示されます
    • インターフェース番号
      • インターフェース番号を指定します
      • スタティック論理インターフェースの場合の入力範囲は 1 - 96 です
      • LACP論理インターフェースの場合の入力範囲は 1 - 127 です
      • 本項目は新規設定時のみ表示されます
    • 所属ポート
      • 論理インターフェースに所属させるポートを選択します
      • 「選択」ボタンを押すと、「物理インターフェースの一覧」ダイアログが表示されます
      • 「物理インターフェースの一覧」ダイアログでは、ポートのチェックボックスにチェックをいれて「確定」ボタンを押すことで、所属ポートを選択することができます
      • スタティック論理インターフェースの場合、最大 8 ポートまで、LACP論理インターフェースの場合、最大 12 ポートまで選択可能です
      • 項目「論理インターフェース」でLACP論理インターフェースを選択した状態でダイアログを表示させた場合、所属ポートごとに以下が設定できます
        • 動作モード
          • アクティブ
          • パッシブ
        • LACP優先度
          • 1 - 12
        • LACPタイムアウト
          • 3 秒
          • 90 秒
    • 動作
      • 論理インターフェースの動作を以下から選択します
        • インターフェースを有効にする
        • インターフェースを無効にする
    • 説明
      • インターフェースの説明文を設定します
      • 入力可能文字は ? を除いた半角英数記号です
      • 入力可能文字数は 80 文字です
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • インターフェース設定
    • ポート認証

    ポート認証

    • ポート認証の設定
    • 認証先サーバーの設定
    • 認証の管理
    • Web 認証画面
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • インターフェース設定
    • ポート認証
    • ポート認証の設定

    ポート認証の設定

    1. 概要

    ポート認証の設定を行うページです。

    ポート認証を使用する場合は、システムの設定とインターフェースの設定をそれぞれ行う必要があります。

    また、インターフェース設定 > ポート認証 > 認証先サーバーの設定 にて認証先サーバーも併せて設定してください。

    2. トップページ

    ポート認証の設定のトップページです。

    システムの設定

    • システムにおけるポート認証の設定内容が表示されます
    • 表の項目の説明は以下のとおりです
      • 802.1X 認証
        • システム全体で 802.1X 認証が有効か否かが表示されます
      • MAC 認証
        • システム全体で MAC 認証が有効か否かが表示されます
      • Web 認証
        • システム全体で Web 認証が有効か否かが表示されます
    • 「設定」ボタンを押すと、システムの設定を行うページが表示されます

    インターフェースの設定

    • インターフェースにおけるポート認証の設定内容が表示されます
    • 表の項目の説明は以下のとおりです
      • I/F
        • インターフェース名が表示されます
      • 有効な認証機能
        • インターフェースで有効になっている認証機能が表示されます
      • ホストモード
        • 認証の動作モードの設定が表示されます
    • 「設定」ボタンを押すと、選択したインターフェースの設定変更を行うページが表示されます
    • 「一括設定」ボタンを押すと、チェックボックスにチェックを入れたすべてのインターフェースに対して設定を行うことができます
    • 「初期設定に戻す」ボタンを押すと、チェックボックスにチェックを入れたすべてのインターフェースに対する設定が初期化されます

    3. システムの設定ページ

    システムにおけるポート認証の設定を行うページです。

    「高度な設定」ボタンを押すことで詳細な設定項目についても設定を変更できます。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    システムの設定

    • 有効にする認証機能
      • システム全体で有効にする認証機能を以下から選択します
        • 802.1X 認証
        • MAC 認証
        • Web 認証
    • MAC 認証時の MAC アドレス形式
      • MAC 認証を行うときの MAC アドレス形式を以下から選択します
        • 区切り有り(-), 小文字表記
        • 区切り有り(:), 小文字表記
        • 区切り無し, 小文字表記
        • 区切り有り(-), 大文字表記
        • 区切り有り(:), 大文字表記
        • 区切り無し, 大文字表記
    • Web 認証成功後のリダイレクト先 URL
      • Web 認証が成功した後、認証端末をリダイレクトさせるときの宛先 URL を指定します
      • ? を除いた半角英数記号を使って、256 文字以下で入力します
    • 認証状態のクリア
      • 端末の認証状態を定期的にクリアするか否かを指定します
      • クリアする時刻の入力範囲は 0 時 - 23 時です
      • インターフェースの設定で 認証状態のクリア が設定されている場合、そちらの設定が優先されます

    4. インターフェースの設定ページ

    インターフェースにおけるポート認証の設定を行うページです。

    「高度な設定」ボタンを押すことで詳細な設定項目についても設定を変更できます。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    インターフェースの設定

    • 対象インターフェース
      • 設定を変更するインターフェースの名前が表示されます
    • 有効にする認証機能
      • 設定変更の対象となるインターフェースで有効にする認証機能を以下から選択します
        • 802.1X 認証
        • MAC 認証
        • Web 認証
    • ホストモード
      • 認証機能を使用する際の認証の動作モードを以下から選択します
        • シングルホストモード
          • インターフェースに接続されている端末が認証に成功すると、当該端末のみアクセスできます
            他の端末が認証済みの場合は、認証およびアクセスはできません
        • マルチホストモード
          • インターフェースに接続されているいずれかの端末が認証に成功すると、インターフェースの接続先に存在する全ての端末がアクセスできます
        • マルチサプリカントモード ( 推奨 )
          • インターフェースに接続されている全ての端末を個別に認証でき、認証に成功した端末のみアクセスできます
    • 認証を行う順番
      • 802.1X 認証と MAC 認証の両方が有効な時、どちらの認証を先に行うかを以下から選択します
        • 802.1X 認証を優先する
        • MAC 認証を優先する
      • Web 認証は、本設定に関係なく Web 認証画面で ID/Password を入力したときに認証されます
    • MAC 認証後の MAC アドレス登録方法
      • MAC 認証を行った後、認証した MAC アドレスをどのように MAC アドレステーブルに登録するかを以下から選択します
        • ダイナミックエントリーとして登録する
        • スタティックエントリーとして登録する
      • ダイナミックエントリーとして登録された MAC アドレスは、エージングタイマーによって MAC アドレステーブルから自動的に削除されます
      • スタティックエントリーとして登録された MAC アドレスは、clear auth state コマンド、または auth clear-state time コマンドで MAC アドレステーブルから削除できます
    • ゲスト VLAN
      • ゲスト VLAN を指定します
      • 「選択」ボタンを押した後、「VLAN の一覧」ダイアログより VLAN ID を選択します
      • ゲスト VLAN を設定すると、認証に成功していない端末でも指定された VLAN にアクセスできます
      • Web 認証との併用はできません
    • ダイナミック VLAN
      • ダイナミック VLAN を使用するか否かを選択します
      • ダイナミック VLAN を使用する場合、端末の認証が成功すると、端末ごとに VLAN を動的に割り当てます
      • 割り当てられる VLAN は、認証先サーバーの設定に依存します
    • 端末からの応答待ち時間
      • 認証を行うときの端末からの応答待ち時間を指定します
      • 入力範囲は 1 秒 - 65535 秒です
    • 認証失敗後の認証抑止期間
      • 端末の認証に失敗した後、認証を抑止する期間を指定します
      • 入力範囲は 1 秒 - 65535 秒です
      • 認証が抑止されている期間は、対象インターフェースで受信したパケットをすべて破棄します
    • 認証に成功した端末の再認証
      • 認証に成功した端末を定期的に再認証するか否かを選択します
      • 再認証間隔の入力範囲は 300 秒 - 86400 秒です
    • 認証状態のクリア
      • 端末の認証状態を定期的にクリアするか否かを指定します
      • クリアする時刻の入力範囲は 0 時 - 23 時です
    • 802.1X 認証の動作モード
      • 802.1X 認証での動作モードを以下から選択します
        • 認証インターフェースとして動作する
        • 認証済みのインターフェースとして固定する
        • 未認証のインターフェースとして固定する
    • 802.1X 認証の未認証ポートでの転送制御
      • 802.1X 認証が有効なとき、認証に成功していない端末に対しての通信制限方法を以下から選択します
        • 送受信とも破棄する
        • 受信のみ破棄する
      • 以下のいずれかの条件を満たす場合、本設定は無視され、必ず 受信のみ破棄する として動作します
        • ホストモードにマルチサプリカントモードが設定されている
        • MAC 認証が有効になっている
      • ゲスト VLAN を設定している場合、本設定による通信制限は行われません
    • EAPOL パケットの送信回数
      • EAPOL パケットの最大送信回数を指定します
      • 入力範囲は 1 回 - 10 回です
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • インターフェース設定
    • ポート認証
    • 認証先サーバーの設定

    認証先サーバーの設定

    1. 概要

    認証先サーバーの設定を行うページです。

    ポート認証で使用する認証先サーバーを設定します。

    認証先サーバーとして内蔵 RADIUS サーバーを使用する場合は、アプリケーション層機能 > RADIUS サーバー > サーバーの設定 にて内蔵 RADIUS サーバーの設定を行う必要があります。

    認証先サーバーは、固定設定として手動で設定するほか、LLDP による自動設定機能を利用して自動で設定することもできます。

    自動設定を有効にするには、管理 > LLDP にて LLDP による自動設定機能を有効にしてください。有効にすると LLDP で通知された RADIUS サーバーが自動で設定されるようになります。

    2. トップページ

    認証先サーバーの設定のトップページです。

    認証先の RADIUS サーバーの設定

    • 認証先の RADIUS サーバーの設定内容が表示されます
    • 表の項目の説明は以下のとおりです
      • アドレス
        • 認証先サーバーのアドレスが表示されます
      • ポート番号
        • 認証先サーバーのポート番号が表示されます
    • 「新規」ボタンを押すと、認証先サーバーを新規に設定するページが表示されます
    • 「設定」ボタンを押すと、選択した認証先サーバーの設定を変更するページが表示されます
    • 「削除」ボタンを押すと、チェックボックスにチェックを入れたすべての認証先サーバーが削除されます
    • 「登録」ボタンを押すと、自動設定された RADIUS サーバーを固定設定として設定します
    • 認証先サーバーの設定は、固定設定と自動設定をあわせて最大 8 個まで作成することができます
    • 固定設定と自動設定の両方が設定されている場合、固定設定の方が優先して使用されます
    • 認証先サーバーの設定が登録可能最大数に達している状態で固定設定を作成するとき、LLDP により自動で設定された設定の中から LLDP 受信ポートが最も大きいものが削除されます

    共通詳細設定

    • 共通詳細設定の内容が表示されます
    • 表の項目の説明は以下のとおりです
      • サーバー 1 台当たりの応答待ち時間
        • サーバー 1 台当たりの応答待ち時間の設定が表示されます
      • サーバーへの要求再送回数
        • サーバーへの要求再送回数の設定が表示されます
      • サーバー使用抑制時間
        • サーバー使用抑制時間の設定が表示されます
      • サーバーに通知する NAS-Identifier 属性
        • サーバーに通知する NAS-Identifier 属性の設定が表示されます
    • 「設定」ボタンを押すと、共通詳細設定を変更するページが表示されます

    3. 認証先の RADIUS サーバーの設定ページ

    認証先の RADIUS サーバーの設定を行うページです。

    「高度な設定」ボタンを押すことで詳細な設定項目についても設定を変更できます。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    認証先の RADIUS サーバーの設定

    • サーバーの種類
      • 認証先サーバーの種類を以下から選択します
        • 自機の内蔵 RADIUS サーバーを使用する
        • 外部の RADIUS サーバーを使用する
      • 自機の内蔵 RADIUS サーバーを使用する を選択した場合、以下の設定には決められた値が指定されます
        • サーバーのアドレス
        • サーバーのポート番号
        • サーバーとの共有パスワード
      • 新規設定の場合のみ表示されます
    • サーバーのアドレス
      • 認証先サーバーのアドレスを指定します
      • アドレスは以下のいずれかの形式で入力します
        • IPv4 アドレス : XXX.XXX.XXX.XXX
        • IPv6 グローバルアドレス : XXXX:XXXX::XXXX:XXXX
        • IPv6 リンクローカルアドレス : fe80::X%vlanN
      • 設定を編集することはできないため、新規設定からやり直す必要があります
    • サーバーのポート番号
      • 認証先サーバーのポート番号を指定します
      • 入力範囲は 0 - 65535 です
    • サーバーとの共有パスワード
      • 認証先サーバーとの共有パスワードを指定します
      • ? スペース を除いた半角英数記号を使って、128 文字以下で入力します
      • 入力を省略した場合、共通詳細設定で設定されている共有パスワードが適用されます
    • サーバーからの応答待ち時間
      • 認証先サーバーからの応答待ち時間を指定します
      • 入力範囲は 1 秒 - 1000 秒 です
      • 入力を省略した場合、共通詳細設定で設定されている応答待ち時間が適用されます
    • サーバーへの要求再送回数
      • 認証先サーバーからの応答がタイムアウトしたとき、要求を再送する回数を指定します
      • 入力範囲は 0 回 - 100 回 です
      • 入力を省略した場合、共通詳細設定で設定されている要求再送回数が適用されます

    4. 共通詳細設定ページ

    認証先サーバーの共通詳細設定を変更するページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    共通詳細設定

    • サーバーとの共有パスワード
      • 認証先サーバーとの共有パスワードを指定します
      • ? スペース を除いた半角英数記号を使って、128 文字以下で入力します
    • サーバーからの応答待ち時間
      • 認証先サーバーからの応答待ち時間を指定します
      • 入力範囲は 1 秒 - 1000 秒 です
    • サーバーへの要求再送回数
      • 認証先サーバーからの応答がタイムアウトしたとき、要求を再送する回数を指定します
      • 入力範囲は 0 回 - 100 回 です
    • サーバー使用抑制時間
      • 認証先サーバーへの要求を再送しても応答が返らなかったとき、該当するサーバーの使用を一時的に抑制する時間を指定します
      • 入力範囲は 0 分 - 1440 分 です
    • サーバーに通知する NAS-Identifier 属性
      • 認証先サーバーに通知する NAS-Identifier 属性を指定します
      • ? を除いた半角英数記号を使って、253 文字以下で入力します

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • インターフェース設定
    • ポート認証
    • 認証の管理

    認証の管理

    1. 概要

    認証の管理を行うページです。

    端末の認証情報を確認したり、認証情報を削除できます。

    2. トップページ

    認証の管理のトップページです。

    端末の認証情報

    • 各端末の認証情報が表示されます
    • 表の項目の説明は以下のとおりです
      • ポート
        • 端末の接続先インターフェースが表示されます
      • 名前
        • 端末の名前が表示されます
      • MAC アドレス
        • 端末の MAC アドレスが表示されます
      • 認証方式
        • 端末を認証するときの認証方式が表示されます
      • 状態
        • 端末の認証状態が表示されます
      • VLAN
        • 端末の所属 VLAN が表示されます
    • 1 ページの最大表示数は 100 個です。page_prev や page_next を押したり、数値を入力することでページの切り替えができます
    • ソートスイッチを押すと、各項目でソートすることができます
    • 「更新」ボタンを押すと、端末の認証情報を最新の状態に更新します
    • 「削除」ボタンを押すと、チェックボックスにチェックを入れたすべての認証情報が削除されます
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • インターフェース設定
    • ポート認証
    • Web 認証画面

    Web 認証画面

    1. 概要

    Web 認証画面のカスタマイズを行うページです。

    Web 認証を行うときの認証画面をカスタマイズできます。

    具体的なカスタマイズ方法については、ヤマハネットワーク機器の技術資料 にある本製品の技術資料内の インターフェース制御機能 > ポート認証機能 > 3.3.2 認証画面のカスタマイズ をご覧ください。

    2. トップページ

    Web 認証画面のトップページです。

    Web 認証画面のカスタマイズ

    • カスタマイズが適用されているか否かが表示されます
    • カスタマイズが適用されている場合、「解除」ボタンを押すと、カスタマイズの適用を解除できます
    • 「カスタマイズ用の元ファイルをダウンロードする」の右にある「進む」ボタンを押すと、カスタマイズ用の元ファイルがダウンロードできます
    • 「カスタマイズしたファイルを適用する」の右にある「進む」ボタンを押すと、カスタマイズの適用を行うページが表示されます

    3. カスタマイズの適用ページ

    Web 認証画面のカスタマイズを行うページです。

    「ファイル選択」からカスタマイズしたファイルを選択し、「確認」ボタンを押してください。確認画面の入力内容に間違いがなければ、「実行」ボタンを押してください。

    カスタマイズの適用

    • ロゴファイル (.png)
      • ロゴファイルを指定します
      • 拡張子が .png のファイルが対象です
    • ヘッダーファイル (.html)
      • ヘッダーファイルを指定します
      • 拡張子が .html のファイルが対象です
    • フッターファイル (.html)
      • フッターファイルを指定します
      • 拡張子が .html のファイルが対象です
    • CSS ファイル (.css)
      • CSS ファイルを指定します
      • 拡張子が .css のファイルが対象です
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • インターフェース設定
    • L2MSフィルター

    L2MSフィルター

    1. 概要

    L2MSフィルターの設定を行うページです。

    L2MSフィルターを有効にすると、L2MSフレームを遮断することができます。

    2. トップページ

    L2MSフィルターのインタフェースの設定一覧が表示されます。

    インターフェースの一覧

    • 現在のL2MSフィルターの設定が、インターフェースごとに表示されます。
    • 「設定」ボタンを押すと、選択したインターフェースの設定変更を行うページが表示されます。
    • 「一括設定」ボタンを押すと、チェックボックスにチェックを入れたすべてのインターフェースに対して設定を行うことができます。
    • 「初期設定に戻す」ボタンを押すと、チェックボックスにチェックを入れたすべてのインターフェースに対する設定が初期化されます。L2MSフィルターの初期値は、「無効」になります。
    • 制限事項L2MSの動作モードが無効の場合、L2MSフィルターは動作しません。
      L2MSフレームは転送されます。

    3. インターフェースの設定

    インターフェースのL2MSフィルターを設定するページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    インターフェースの設定

    • L2MSフィルター 対象インターフェースのL2MSフィルターの有効・無効を設定します。
      有効の場合、L2MSフレームを遮断します。無効の場合、L2MSフレームを遮断しません。

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • インターフェース設定
    • 送信キューの使用率監視

    送信キューの使用率監視

    1. 概要

    送信キューの使用率監視機能の設定を行うページです。

    本機能を無効にすると、SYSLOG およびメール通知において、送信キューに関連する内容が通知されなくなります。

    2. トップページ

    送信キューの使用率監視のトップページです。

    システムの設定

    • システム全体における、送信キューの使用率監視機能の設定が表示されます
    • 「設定」ボタンを押すと、システムの設定を行うページが表示されます

    インターフェースの設定

    • ポートごとの、送信キューの使用率監視機能の設定が表示されます
    • 表の項目の説明は以下のとおりです
      • ポート
        • ポート名が表示されます
      • 送信キューの使用率監視
        • 対象のポートの、送信キューの使用率監視機能の設定が表示されます
    • 「設定」ボタンを押すと、選択したポートの設定変更を行うページが表示されます
    • 「一括設定」ボタンを押すと、チェックボックスにチェックを入れたすべてのポートに対して設定を行うことができます
    • 「初期設定に戻す」ボタンを押すと、チェックボックスにチェックを入れたすべてのポートに対する設定が初期化されます

    3. システムの設定ページ

    システムにおける送信キューの使用率監視機能の設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    システムの設定

    • システム全体の送信キューの使用率監視
      • システム全体の、送信キューの使用率監視機能の有効・無効を設定します
      • 本設定を無効にすると、送信キューに関連する内容が通知されなくなります
      • システム全体の設定が有効でも、ポートごとの設定が無効であれば、そのポートの送信キューに関連する内容は通知されません

    4. インターフェースの設定ページ

    インターフェースにおける送信キューの使用率監視機能の設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    インターフェースの設定

    • ポート
      • 設定を変更するポートの名前が表示されます
    • 送信キューの使用率監視
      • 対象のポートの、送信キューの使用率監視機能の有効・無効を設定します
      • 本設定を無効にすると、対象のポートの送信キューに関連する内容が通知されなくなります
      • ポートごとの設定が有効でも、システム全体の設定が無効であれば、送信キューに関連する内容は通知されません

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • VLAN

    VLAN

    • VLANの作成
    • タグVLAN
    • マルチプルVLAN
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • VLAN
    • VLANの作成

    VLANの作成

    1. 概要

    VLAN の作成や削除、IP アドレスの変更等を行うページです。

    2. トップページ

    VLAN の作成のトップページです。

    VLANの一覧

    • 定義されている VLAN の情報が表示されます
      • IPv4 プライマリーアドレスは、太字で表示されます。
    • 1 ページの最大表示数は 20 個です。page_prev や page_next を押したり、数値を入力することでページの切り替えができます
    • ソートスイッチを押すと、各項目でソートすることができます
    • 「新規」ボタンを押すと、VLAN の新規作成を行うページが表示されます
    • 「設定」ボタンを押すと、選択した VLAN の設定変更を行うページが表示されます
    • 「削除」ボタンを押すと、チェックボックスにチェックを入れたすべての VLAN が削除されます
      • 以下の VLAN は削除することができません
        • デフォルト VLAN ( VLAN ID = 1 )
        • プライベート VLAN
    • VLAN はデフォルト VLAN ( VLAN ID = 1 ) を含めて最大 256 個まで作成することができます

    3. VLAN の設定ページ

    VLAN の新規作成や、定義済みの VLAN の設定変更を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    VLANの設定

    • VLAN ID
      • 新規作成時、設定する VLAN ID を、有効な範囲 ( 2 〜 4094 ) から入力します
        • 初期値として、未登録の VLAN ID のうち最も小さい ID が入っています
        • 登録済みの VLAN ID を入力した場合は、設定変更として扱われます
      • 設定変更時は、VLAN ID を変更することはできません
    • 名前
      • VLAN の名称を、32文字以内の半角英数字と半角記号で設定します
        • デフォルト VLAN ( VLAN ID = 1 ) は、名称を変更することはできません
        • 空白文字と "?" は、VLAN の名称に使用することはできません
    • フレーム転送

      フレーム転送を以下の項目から選択します。

      • フレーム転送を有効にする
      • フレーム転送を無効にする
        • デフォルト VLAN ( VLAN ID = 1 ) は、フレーム転送を無効にできません
    • IPv4アドレス
      • IPv4 アドレスは、1 つの VLAN にプライマリーアドレスを 1 個、セカンダリ―アドレスを 4 個まで設定できます
      • これらのアドレスは、システム全体で最大 8 個まで設定できます
      • 本項目は、フレーム転送が有効な VLAN のみ設定することができます
      • 各アドレスは以下のように設定します
        • プライマリーアドレス
          • IP アドレスの設定を以下の項目から選択します
            • 設定しない
            • DHCPで自動的に取得する
              • 自動取得できなかった時にリンクローカルアドレスを設定する にチェックを入れると Auto IP 機能が有効になります
                • Auto IP 機能は、1 つの VLAN でのみ有効できます
              • スタックポートで Auto IP を使う設定の場合、本項目は選択できません
              • DHCP サーバーへ通知するホスト名を設定できます
            • 固定のIPアドレスを設定する
              • IP アドレスとサブネットマスクを入力します
              • IP アドレスについての説明や注意書きなどをラベルとして設定できます
          • DHCPで自動的に取得する または 固定のIPアドレスを設定する を選択した場合、設定する VLAN に対して各種サーバーの設定が以下のように変更されます
            • VLAN インターフェースから HTTP サーバーと TELNET サーバーへアクセス可能になります(SSH サーバーと TFTP サーバーへアクセスできるようにするには、別途、設定が必要です)
            • サーバーにアクセス可能な VLAN インターフェースが既に 8 件登録されているサーバーの設定は変更されません
        • セカンダリ―アドレス
          • 表中にある以下の設定を入力します
            • アドレス
              • IP アドレスとサブネットマスクを入力します
            • ラベル
              • IP アドレスについての説明や注意書きなどをラベルとして設定できます
          • アイコンを押すことで設定フォームを追加することができます
          • 「削除」ボタンを押すことで設定フォームを削除することができます
    • IPv6アドレス
      • IPv6 アドレスは、1 つの VLAN にグローバルアドレスを 5 個、リンクローカルアドレスを 1 個まで設定できます
      • これらのアドレスは、システム全体で最大 8 個まで設定できます
      • スタック機能が有効な場合、IPv6 アドレスを設定することができません
      • IPv6 アドレスの有効にするか否かを以下の項目から選択します
        • IPv6を無効にする
        • IPv6を有効にする
      • IPv6を有効にする を選択した場合、設定する VLAN に対して各種サーバーの設定が以下のように変更されます
        • VLAN インターフェースから HTTP サーバーと TELNET サーバーへアクセス可能になります(SSH サーバーと TFTP サーバーへアクセスできるようにするには、別途、設定が必要です)
        • サーバーにアクセス可能な VLAN インターフェースが既に 8 件登録されているサーバーの設定は変更されません
      • 各アドレスは以下のように設定します
        • グローバルアドレス
          • 表中にある以下の設定を入力します
            • 種類
              • 以下の項目から選択します
                • RAで自動取得
                • アドレス指定
            • アドレス
              • IP アドレスとサブネットマスクを入力します
          • アイコンを押すことで設定フォームを追加することができます
          • 「削除」ボタンを押すことで設定フォームを削除することができます
        • リンクローカルアドレス
          • IP アドレスを入力します
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • VLAN
    • タグVLAN

    タグVLAN

    1. 概要

    タグVLANの設定を行うページです。

    2. トップページ

    タグVLANのトップページです。

    タグVLANの設定

    • タグVLANに関する様々な設定が、LAN/SFPポートおよび論理インターフェースごとに表示されます
      • 「受信可能なフレームタイプ」は、動作モードとVLANの設定に応じて表示されます。( 設定ページで本項目を設定することはできません )
    • 「設定」ボタンを押すと、選択したインターフェースのタグVLANの設定変更を行うページが表示されます
    • 「一括設定」ボタンを押すと、チェックボックスにチェックを入れたすべてのLAN/SFPポートおよび論理インターフェースに対して設定を変更することができます
    • 「初期設定に戻す」ボタンを押すと、チェックボックスにチェックを入れたすべてのLAN/SFPポートおよび論理インターフェースに対する設定が初期化されます
      • タグVLANの初期設定は以下のとおりです
        • 動作モード : アクセス
        • 所属VLAN : デフォルトVLAN ( VLAN ID = 1 )
    • プライベートVLANに設定されているLAN/SFPポートは、設定を変更することができません
    • ボイス VLAN に設定されているLAN/SFPポートは、設定を変更することができません
    • 動作モードが「トランク」のとき、所属VLANにはネイティブVLANとトランクVLANの両方が表示されます

    3. タグVLANの設定ページ

    タグVLANに関する様々な設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    タグVLANの設定

    • ポート
      • 設定を行うLAN/SFPポートおよび論理インターフェースが表示されます
    • 動作モード
      • アクセス
        • 該当ポートを、アクセス ( タグなし ) ポートに設定します
      • トランク
        • 該当ポートを、トランク ( タグ付き ) ポートに設定します
    • アクセスVLAN
      • 本項目は動作モードが「アクセス」の場合のみ表示されます。
      • アクセスポートの所属VLANを、リストから選択します
      • ただし、以下のものはアクセスVLANに選択できません
        • プライベートVLAN
        • ボイスVLAN
        • フレーム転送が無効なVLAN
    • ネイティブVLAN
      • 本項目は動作モードが「トランク」の場合のみ表示されます。
      • トランクポートで受信したタグなしフレームの所属先VLAN ( ネイティブVLAN ) を、リストから選択します
      • ただし、以下のものはネイティブVLANに選択できません
        • トランクVLANとして選択しているVLAN
        • プライベートVLAN
        • ボイスVLAN
        • フレーム転送が無効なVLAN
    • トランクVLAN
      • 本項目は動作モードが「トランク」の場合のみ表示されます。
      • トランクポートで受信したタグ付きフレームの所属先VLAN ( トランクVLAN ) を指定します
      • 「選択」ボタンを押すと、選択可能なVLAN IDの一覧が別ウィンドウで表示されます
      • ただし、以下のものはトランクVLANに選択できません
        • ネイティブVLANとして選択しているVLAN
        • プライベートVLAN
        • ボイスVLAN
        • フレーム転送が無効なVLAN
      • 設定したいVLAN IDのチェックボックスにチェックを入れ、「確定」ボタンを押してください
    • イングレスフィルター
    • イングレスフィルターを以下の項目から選択します。本項目は動作モードが「トランク」の場合のみ表示されます。

      • 有効 ( 受信フレームのVLAN IDと所属VLANが同じ場合のみ受信する )
      • 無効 ( 全てのフレームを受信する )
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • VLAN
    • マルチプルVLAN

    マルチプルVLAN

    1. 概要

    マルチプルVLANの設定を行うページです。

    マルチプルVLANは、1 つのスイッチにおいてポートをグループに分けて、グループ間の通信を禁止する機能です。

    1 つのポートは複数のグループに所属することができ、異なるグループ間でも同一のネットワークアドレスが割り振られます。

    ポートベースVLAN / タグVLANと併用する場合、マルチプルVLANの同一グループに所属していても、異なるVLANに所属している場合は通信できません。

    2. トップページ

    マルチプルVLANのトップページです。

    タグVLANの設定

    • マルチプルVLANのグループ設定が、LANポートおよび論理インターフェースごとに表示されます。
    • 「設定」ボタンを押すと、選択したインターフェースのマルチプルVLANの設定変更を行うページが表示されます。
    • 「一括設定」ボタンを押すと、チェックボックスにチェックを入れたすべてのLANポートおよび論理インターフェースに対して設定を変更することができます。
    • 「初期設定に戻す」ボタンを押すと、チェックボックスにチェックを入れたすべてのLANポートおよび論理インターフェースに対する設定が初期化されます。
      • 初期設定では、すべてのインターフェースはどのグループにも所属していません。

    3. マルチプルVLANの設定ページ

    マルチプルVLANに関する設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    マルチプルVLANの設定

    • ポート
      • 設定を行うLANポートおよび論理インターフェースが表示されます。
    • グループ
      • 参加するVLANグループを選択します。
      • 「選択」ボタンを押すと、「マルチプルVLANグループの選択」ダイアログが表示されます。
      • 「マルチプルVLANグループの選択」ダイアログでは、グループのチェックボックスにチェックをいれて「OK」ボタンを押すことで、参加グループを選択することができます。
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • Layer 2 機能

    Layer 2 機能

    • MACアドレステーブル
    • スパニングツリー
    • ループ検出
    • パススルー
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • Layer 2 機能
    • MACアドレステーブル

    MACアドレステーブル

    1. 概要

    MACアドレステーブル機能の設定変更を行うページです。

    2. トップページ

    MACアドレステーブルのトップページです。

    MACアドレス学習機能の基本設定

    • MACアドレス学習機能の現在の設定が表示されます
    • 「設定」ボタンを押すと、MACアドレス学習機能の設定を変更するページが表示されます

    スタティックMACアドレステーブルの設定

    • スタティックMACアドレステーブルが一覧で表示されます
    • 1 ページの最大表示数は 20 個です。やを押したり、数値を入力することでページの切り替えができます
    • ソートスイッチを押すと、各項目でソートすることができます
    • 「新規」ボタンを押すと、スタティックMACアドレスエントリーの新規作成を行うページが表示されます
    • 「設定」ボタンを押すと、選択したスタティックMACアドレスエントリーの設定変更を行うページが表示されます
    • 「削除」ボタンを押すと、チェックボックスにチェックを入れたすべてのスタティックMACアドレスエントリーが削除されます
    • スタティックMACアドレスエントリーは、Web GUIから最大 256 個まで作成することができます

    3. MACアドレス学習機能の基本設定ページ

    MACアドレス学習機能の設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    MACアドレス学習機能の基本設定

    • MACアドレス学習機能
    • MACアドレス学習機能を、以下の項目から選択します。

      • MACアドレス学習機能を使用する
      • MACアドレス学習機能を使用しない
    • ダイナミックエントリーのエージングタイム
      • 10 秒 〜 400 秒 の間隔で設定します。初期値は 300 秒です

    4. スタティックMACアドレステーブルの設定ページ

    スタティックMACアドレスの設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    スタティックMACアドレスの設定

    • 種別
    • スタティックMACアドレステーブルに登録するMACアドレスの種別を、以下の項目から選択します。

      • ユニキャストMACアドレスを登録する
      • マルチキャストMACアドレスを登録する
    • 宛先MACアドレス
      • MACアドレスをhhhh.hhhh.hhhhの形式で入力します
    • フレームの処理
    • 宛先MACアドレス宛のフレームの処理を、以下の項目から選択します。

      • 宛先MACアドレス宛のフレームを転送する
      • 宛先MACアドレス宛のフレームを破棄する
        • マルチキャストMACアドレスを登録する場合、設定できるフレームの処理は「転送」のみになります
    • 転送先VLAN ID
      • 転送先のVLAN IDを、VLANデータベースに登録されているものの中から選択します
    • 転送先インターフェース
      • 「選択」ボタンを押すと、転送先VLAN IDに所属しているインターフェースが一覧で表示されます 転送先インターフェースとして使用するインターフェースのチェックボックスにチェックを入れ、「確定」ボタンを押してください
      • ユニキャストMACアドレスを登録する場合、一つのインターフェースを指定できます
      • マルチキャストMACアドレスを登録する場合、複数のインターフェースを指定できます
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • Layer 2 機能
    • スパニングツリー

    スパニングツリー

    1. 概要

    スパニングツリーの設定を行うページです。

    スパニングツリー機能を使用する場合は、システムの設定とインターフェースの設定を両方とも有効にしてください。

    システムの設定でスパニングツリーを無効にすると、インターフェースの設定に関わらず全インターフェースでスパニングツリーが動作しなくなります。

    2. トップページ

    スパニングツリーのトップページです。

    システムの設定

    • システムにおけるスパニングツリーの設定内容が表示されます
    • 「設定」ボタンを押すと、システムの設定を行うページが表示されます

    インターフェースの設定

    • インターフェースにおけるスパニングツリーの設定内容が表示されます
    • 表の項目の説明は以下のとおりです
      • I/F
        • インターフェース名が表示されます
      • スパニングツリー機能
        • インターフェースでスパニングツリー機能が有効か否かが表示されます
    • 「設定」ボタンを押すと、選択したインターフェースの設定変更を行うページが表示されます
    • 「一括設定」ボタンを押すと、チェックボックスにチェックを入れたすべてのインターフェースに対して設定を行うことができます
    • 「初期設定に戻す」ボタンを押すと、チェックボックスにチェックを入れたすべてのインターフェースに対する設定が初期化されます

    3. システムの設定ページ

    システムにおけるスパニングツリーの設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    システムの設定

    • スパニングツリー機能
      • スパニングツリー機能の設定を、以下の項目から選択します
        • 使用する
        • 使用しない

    4. インターフェースの設定ページ

    インターフェースにおけるスパニングツリーの設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    インターフェースの設定

    • 対象インターフェース
      • 設定を変更するインターフェースの名前が表示されます
    • スパニングツリー機能
      • スパニングツリー機能の設定を、以下の項目から選択します
        • 使用する
        • 使用しない
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • Layer 2 機能
    • ループ検出

    ループ検出

    1. 概要

    ループ検出の設定を行うページです。

    ポートから独自のループ検出フレームを送信し、そのフレームが自身に戻ってくるかどうかでループが発生しているかを監視します。

    2. トップページ

    ループ検出のトップページです。

    システムの設定

    • ループ検出に関するシステムの設定が表示されます。
    • 表の項目の説明は以下のとおりです
      • システム全体のループ検出機能の設定が表示されます。
      • ループ解消後の Port Blocking 解除を、即時または一定間隔で行うかの設定が表示されます。
      • Shutdown ( errdisable 状態) からの自動復旧を行うかの設定が表示されます。
      • 「設定」ボタンを押すと、システム全体のループ検出機能の設定を行うページが表示されます。
    • ループ検出状態のリセット
      • リセットにより、ループ検出の状態(例えばShutdown)を即座に解消することができます。

    インターフェースの設定

    • ループ検出の設定と動作状況が、インターフェースごとに表示されます。
    • 表の項目の説明は以下のとおりです
      • チェックボックス
        一括設定と設定の初期化を行う際にチェックをいれます
      • ポート
        インターフェース名が表示されます
      • ループ検出
        インターフェースのループ検出の設定が表示されます。
      • Port Blocking
        Port Blocking 機能の設定が表示されます
        有効の場合、ループを検出するとフレームを遮断( Blocking )するようになります。
      • 状態
        ループ検出の動作状況が表示されます。
        • 動作中
          ループ検出機能が動作しています。
        • Detected
          ループを検出しています。通常の通信は継続します。
        • Blocking
          フレームを遮断しています。(ループ解消後、5秒で通信を再開します)
        • Shutdown
          ポートをシャットダウンしています。(シャットダウン後、5分で通信を再開します)
        • 停止中
          ループ検出機能が停止しています。
          通常、ループ検出の設定が無効になっている場合に、停止中になります。
          それ以外の要因で停止している場合は、カッコ内に以下のような停止要因を表記します。
          • LAG
            スタティック/LACP論理インターフェースの場合
          • ミラーポート
            ミラーリング設定を行ったポート(ミラーポート)の場合
          • STP
            ループ検出機能は、スパニングツリーと併用が可能です。ただし、ループ検出が機能するのは、該当ポートのスパニングツリーの状態がForwardingの場合だけです。
    • 「設定」ボタンを押すと、選択したインターフェースの設定変更を行うページが表示されます。
    • 「一括設定」ボタンを押すと、チェックボックスにチェックを入れたすべてのインターフェースに対して設定を行うことができます。
    • 「初期設定に戻す」ボタンを押すと、チェックボックスにチェックを入れたすべてのインターフェースに対する設定が初期化されます。
      • 各設定の初期設定は以下のとおりです
        • ループ検出 : 有効
        • Port Blocking : 有効(ループを検出するとフレームを遮断します)
    • 「更新」ボタンを押すと、インターフェースの設定の表の内容が更新されます。

    3. システムの設定ページ

    ループ検出に関するインターフェースの設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    システムの設定

    • システム全体のループ検出機能の有効・無効を設定できます。
      システム全体の設定が有効になっていても、個別のポート設定が無効の場合、そのポートのループ検出機能は無効になります。
    • スパニングツリーと併用した場合、スパニングツリーを優先的に扱います。

    4. インターフェースの設定ページ

    ループ検出に関するインターフェースの設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    インターフェースの設定

    • ループ検出
      対象インターフェースのループ検出機能の有効・無効を設定します。
      ただし、有効に設定しても、以下の場合、ループ検出機能は動作しません。
      (1) システム全体のループ検出機能が無効になっている場合
      (2) 対象インターフェースが、ミラーリング設定を行ったポート(ミラーポート)の場合
      (3) 対象インターフェースが、スタティック/LACP論理インターフェースの場合
      (4) スパニングツリーと併用して、対象インターフェースのスパニングツリーの状態がForwardingでない場合
    • Port Blocking
      対象インターフェースのPort Blocking 機能の有効・無効を設定します。
      有効の場合、ループを検出時にフレームを遮断(Blocking)するようになります。

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • Layer 2 機能
    • パススルー

    パススルー

    1. 概要

    パススルー機能の設定変更を行うページです。

    パススルー機能を有効にすると、通常では破棄されてしまう特殊なフレームを転送することができます。

    2. トップページ

    パススルーのトップページです。

    EAP パススルーの設定

    • EAP パススルーを有効にするかどうか、現在の設定が表示されます
    • EAP パススルーを有効にすると、本製品は受信した EAPOL フレームを転送するため、IEEE 802.1X 認証の認証スイッチと PC の間に設置することができます
    • 「設定」ボタンを押すと、設定を変更するページが表示されます

    3. EAP パススルーの設定ページ

    EAP パススルーを有効にするかどうかの設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    EAP パススルーの設定

    • EAP パススルー
      • 有効にする
        • 受信した EAPOL フレームを転送します
      • 無効にする
        • 受信した EAPOL フレームを破棄します

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • Layer 3 機能

    Layer 3 機能

    • DNSクライアント
    • ルーティング
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • Layer 3 機能
    • DNSクライアント

    DNSクライアント

    1. 概要

    DNSクライアントの設定を行うページです。

    2. トップページ

    DNSクライアントのトップページです。

    DNSクライアントの設定

    • DNSクライアントの設定が表示されます
    • 表の項目の説明は以下のとおりです
      • DNSクライアント機能
        • DNSクライアント機能を有効にするか否かの設定が表示されます
      • DNSサーバーアドレス
        • 名前解決時に問い合わせるDNSサーバーアドレスの設定が表示されます
      • デフォルトドメイン
        • デフォルトドメインの設定が表示されます
      • 検索ドメイン
        • 検索ドメインの設定が表示されます
    • 「設定」ボタンを押すと、DNSクライアントの設定を行うページが表示されます

    3. DNSクライアントの設定ページ

    DNSクライアントの設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    DNSクライアントの設定

    • DNSクライアント機能
      • DNSクライアント機能の動作を以下から選択します
        • 有効にする
        • 無効にする
    • DNSサーバーアドレス
      • DNSサーバーアドレスを指定します
      • サーバーアドレスには、IPv4 アドレス、IPv6 アドレスのどちらかを指定できます
      • サーバーアドレスは、最大で 3 つまで指定することができます
    • デフォルトドメイン
      • デフォルトドメインを指定します
      • 入力可能文字数は 256 文字です
    • 検索ドメイン
      • 検索ドメインを指定します
      • 入力可能文字数は 256 文字です
      • 検索ドメインは、最大で 6 つまで指定することができます
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • Layer 3 機能
    • ルーティング

    ルーティング

    1. 概要

    ルーティングの設定を行うページです。

    2. トップページ

    ルーティングのトップページです。

    ルーティング機能の基本設定

    • ルーティング機能の使用の有無について、現在の設定が表示されます
    • 「設定」ボタンを押すと、ルーティング機能の設定を変更するページが表示されます

    ルーティングテーブル

    • ルーティングテーブルの詳細が表示されます
    • 表の項目の説明は以下のとおりです
      • チェックボックス
        • スタティックルート情報を削除する際にチェックをいれます
      • 有効経路
        • 実際の通信に使用される経路には、有効 が表示されます
        • 実際の通信に使用されない経路には、無効 が表示されます
      • 種別
        • ルート情報の種別として以下のいずれかが表示されます
          • static
          • connected
      • 宛先
        • ルート情報の宛先ネットワークアドレスが表示されます
        • 宛先がデフォルトゲートウェイの場合、defaultと表示されます
      • ゲートウェイ
        • ルート情報のゲートウェイが表示されます
        • パケットを破棄する設定の場合、Nullと表示されます
      • 優先度
        • ルート情報の管理距離が表示されます
    • 「新規」ボタンを押すと、スタティックルート情報の新規設定を行うページが表示されます
    • 「設定」ボタンを押すと、選択したスタティックルート情報の設定変更を行うページが表示されます
    • 「削除」ボタンを押すと、チェックボックスにチェックを入れたすべてのスタティックルート情報が削除されます
    • スタティックルート情報のエントリーにはチェックボックスと「設定」ボタンが表示されます
    • スタティックルート情報は、最大 128 件まで表示できます
      • スタティックルート情報が 128 件表示されていると、「新規」ボタンが無効化されます

    3. ルーティング機能の基本設定ページ

    ルーティング機能の使用の有無を設定するページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    ルーティング機能の基本設定ページ

    • ルーティング機能

      ルーティング機能の設定を、以下の項目から選択します。

      • ルーティング機能を使用する
      •
      • ルーティング機能を使用しない

    4. スタティックルート情報の設定ページ

    スタティックルート情報の設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    スタティックルート情報の設定

    • 宛先ネットワーク
      • 新規設定時
        • 宛先ネットワークを以下から選択します
          • ネットワークアドレスを指定する
            • 宛先ネットワークアドレスを入力します
          • デフォルトゲートウェイ
      • 設定変更時
        • 宛先ネットワークアドレスが表示されます
    • ゲートウェイ
      • ゲートウェイを以下から選択します
        • IPアドレスを指定
          • ゲートウェイのIPアドレスを入力します
        • パケットを転送せずに破棄する
    • 優先度
      • 優先度を入力します
      • 入力範囲は 1 - 255 です
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • マルチキャスト

    マルチキャスト

    • マルチキャスト基本設定
    • IGMP スヌーピング
    • MLD スヌーピング
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • マルチキャスト
    • マルチキャスト基本設定

    マルチキャスト基本設定

    1. 概要

    マルチキャストに関連する基本的な設定を行うページです。
    未知のマルチキャストフレームの処理方法を設定します。

    未知のマルチキャストフレームとは、IGMP スヌーピングで登録されていないアドレス宛てのフレームを指します。
    本製品は、初期設定では未知のマルチキャストフレームを全ポートへ転送します。低帯域な環境では問題ありませんが、高帯域な環境では転送せずに破棄する設定が推奨される場合があります。
    また、未知のマルチキャストフレームを破棄したいが、mDNS などのリンクローカルアドレスを使用する一部のマルチキャストフレームだけは転送したい場合、それらを破棄の対象から除外することもできます。

    2. トップページ

    マルチキャスト基本設定のトップページです。

    未知のマルチキャストフレームの設定

    • 未知のマルチキャストフレームに関する設定内容が表示されます
    • 表の項目の説明は以下のとおりです
      • 処理方法
        • 未知のマルチキャストフレームの処理方法が表示されます
      • 破棄対象から除外するフレーム
        • 未知のマルチキャストフレームを破棄する設定のとき、破棄の対象から除外するフレームが表示されます
    • 「設定」ボタンを押すと、設定を変更するページが表示されます

    3. 未知のマルチキャストフレームの設定ページ

    未知のマルチキャストフレームの設定を行うページです。
    設定を入力後、「確認」ボタンを押してください。
    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    システムの設定

    • 処理方法
      • 未知のマルチキャストフレームの処理方法を以下から選択します
        • フラッディングする
        • 破棄する
    • 破棄対象から除外するフレーム
      • 未知のマルチキャストフレームを破棄する設定のとき、破棄の対象から除外するフレームを設定します
      • 破棄対象から除外する条件として以下を指定します
        • 宛先アドレス
          • アドレスの種別を以下から選択します
            • アドレス指定
              • IPv4 マルチキャストアドレスをテキストボックスに入力します
            • リンクローカルアドレス
              • 224.0.0.0/24 と ff02::/112 に含まれるすべてのアドレスが対象になります
            • mDNS
              • 224.0.0.251 が対象になります
            • Dante
              • 224.0.0.230 - 233 が対象になります
        • VLAN
          • 対象とする VLAN を指定します
          • 宛先アドレスとして、リンクローカルアドレスを指定した場合は、すべての VLAN が対象になります
        • アイコンを押すと、新しい行が追加されます
        • 「削除」ボタンを押すと、行が削除されます
        • 破棄対象から除外するアドレスは最大で 100 件まで設定できます
          • リンクローカルアドレスの設定は上記件数に含まれず、1 つだけ設定できます
          • アドレスの種別として Dante を選択した場合は、1 つで 4 件分設定した扱いになります
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • マルチキャスト
    • IGMP スヌーピング

    IGMP スヌーピング

    1. 概要

    IGMPスヌーピング機能の設定変更を行うページです。

    2. トップページ

    IGMPスヌーピングのトップページです。

    IGMPスヌーピング機能の設定

    • IGMPスヌーピング機能の設定が、定義されているVLAN IDごとに表示されます
    • 1 ページの最大表示数は 20 個です。やを押したり、数値を入力することでページの切り替えができます
    • 「設定」ボタンを押すと、選択したVLAN IDのIGMPスヌーピング機能の設定を変更するページが表示されます
    • 「一括設定」ボタンを押すと、チェックボックスにチェックを入れたすべてのVLAN IDに対して設定を行うことができます
    • 「初期設定に戻す」ボタンを押すと、チェックボックスにチェックを入れたすべてのVLAN IDに対する設定が初期化されます
      • IGMPスヌーピング機能の初期設定は以下のとおりです
        • IGMPスヌーピング機能 : 有効
        • IGMPバージョン : IGMPv3
        • IGMPクエリー : 送信しない
        • IGMPクエリー送信間隔 : 125秒
        • TTLチェック : 有効
        • マルチキャストルーターポート : なし
        • 高速脱退機能 : 無効

    3. IGMPスヌーピング機能の設定ページ

    IGMPスヌーピング機能に関するさまざまな設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    IGMPスヌーピング機能の設定

    • VLAN ID
      • 設定を行うVLAN IDが表示されます
    • IGMPスヌーピングの設定
      • 有効 ( IPマルチキャストパケットの転送を制御する )
        • IGMPスヌーピングを有効にします
        • マルチキャストパケットは、受信したい端末が接続されたポートにのみ転送されます

          受信端末とマルチキャストルーター間で交換されるIGMPメッセージを監視 ( スヌーピング ) することにより、マルチキャストパケットのフラッディングを抑制でき、ネットワークの使用帯域を抑えることができます。

      • 無効 ( IPマルチキャストパケットをフラッディングする )
        • IGMPスヌーピングを無効にします
        • マルチキャストパケットは、同一VLAN内のすべてのポートに常に転送されます。

    • バージョン
    • IGMPバージョンを以下の項目から選択します。

      • IGMPv3
      • IGMPv2
    • IGMPクエリー
      • 送信しない
      • IGMPクエリー送信機能を無効にします

      • 周期的に送信する
      • IGMPクエリー送信機能を有効にします。送信間隔は 20 秒 - 18000 秒の範囲で設定できます

    • TTLチェック
    • TTLチェックを以下の項目から選択します。

      • 有効 ( TTL = 1 以外のIGMPパケットを破棄する )
      • 無効 ( TTL = 1 以外のIGMPパケットをTTL = 1 に補正して転送する )
    • マルチキャストルーターポート
      • マルチキャストルーターポートとは、マルチキャストルーターが接続されているインターフェースのことです
      • 本製品は、IGMP クエリーを受信したインターフェースをマルチキャストルーターポートとして自動学習しますが、マルチキャストルーターポートを静的に設定することもできます

      • 静的にマルチキャストルーターポートを設定するには、「選択」ボタンを押してください。指定した VLAN ID に所属しているインターフェースが一覧で表示されます
      • 続いて、マルチキャストルーターポートとして使用するインターフェースのチェックボックスにチェックを入れ、「確定」ボタンを押してください

    • マルチキャストルーターポートへのデータ転送抑制機能
      • マルチキャストルーターポートへの不要なマルチキャストフレームの転送を止めて通信負荷を抑制する機能です
      • 以下の項目から選択します
        • 無効にする
          • 本機能を無効にすると、いずれかのポートで IGMP report メッセージ 受信していれば、マルチキャストフレームがマルチキャストルーターポートにも転送されるようになります
        • 有効にする
          • 本機能を有効にすると、マルチキャストフレームがマルチキャストルーターポートにも転送される条件が、マルチキャストルーターポートで IGMP report メッセージを受信した場合のみに制限されます
    • レポート抑制機能
      • マルチキャストルーターとホスト間で行われる通信負荷を抑制する機能です
      • 以下の項目から選択します
        • 有効にする
          • 本機能を有効にすると、受信した IGMP report や leave メッセージはまとめて IGMP クエリアへ転送されるようになります
        • 無効にする
          • 本機能を無効にすると、受信した IGMP report や leave メッセージはまとめずにそのまま IGMP クエリアへ転送されるようになります
    • 高速脱退機能
      • 高速脱退機能とは、IGMP の離脱処理でレシーバーの存在確認を行わないようにする機能です
      • LAN/SFP ポート配下に、レシーバーが 1 つだけ接続されている場合に効果的な機能です
      • 以下の項目から選択します
        • 無効にする
          • 高速脱退機能を無効にします
          • IGMP の離脱処理で、グループスペシフィッククエリーを送信し、レシーバーの存在確認が行われるようになります

        • 有効にする
          • 高速脱退機能を有効にします
          • IGMP の離脱処理で、レシーバーの存在確認が行われなくなります

    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • マルチキャスト
    • MLD スヌーピング

    MLD スヌーピング

    1. 概要

    MLD スヌーピングの設定変更を行うページです。

    2. トップページ

    MLD スヌーピングのトップページです。

    MLD スヌーピングの設定

    • MLD スヌーピングの設定が、定義されている VLAN ID ごとに表示されます
    • 1 ページの最大表示数は 20 個です。page_prev や page_next を押したり、数値を入力することでページの切り替えができます
    • 「設定」ボタンを押すと、選択した VLAN ID の MLD スヌーピングの設定を変更するページが表示されます
    • 「一括設定」ボタンを押すと、チェックボックスにチェックを入れたすべての VLAN ID に対して設定を行うことができます
    • 「初期設定に戻す」ボタンを押すと、チェックボックスにチェックを入れたすべての VLAN ID に対する設定が初期化されます
      • MLD スヌーピングの初期設定は以下のとおりです
        • MLD スヌーピング : 有効
        • バージョン : MLDv2
        • MLD クエリー : 送信しない
        • MLD クエリー送信間隔 : 125 秒
        • マルチキャストルーターポート : なし
        • 高速脱退機能 : 無効
    • スタック機能が有効なときは、MLD スヌーピングを設定できません。

    3. MLD スヌーピングの設定ページ

    MLD スヌーピングに関する様々な設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    MLD スヌーピングの設定

    • VLAN ID
      • 設定を行う VLAN ID が表示されます
    • MLD スヌーピング
      • 有効 ( IPv6 マルチキャストパケットの転送を制御する )
        • MLD スヌーピングを有効にします
          マルチキャストパケットは、受信したい端末が接続されたポートにのみ転送されます
          受信端末とマルチキャストルーター間で交換される MLD メッセージを監視 ( スヌーピング ) することにより、マルチキャストパケットのフラッディングを抑制でき、ネットワークの使用帯域を抑えることができます
      • 無効 ( IPv6 マルチキャストパケットをフラッディングする )
        • MLD スヌーピングを無効にします
          マルチキャストパケットは、同一 VLAN 内のすべてのポートに常に転送されます
    • バージョン
      • MLD バージョンを以下の項目から選択します
        • MLDv1
        • MLDv2
    • MLD クエリー
      • 送信しない
        MLD クエリー送信機能を無効にします
      • 周期的に送信する
        MLD クエリー送信機能を有効にします。送信間隔は 20 秒 - 18000 秒の範囲で設定できます
    • マルチキャストルーターポート
      • マルチキャストルーターポートとは、マルチキャストルーターが接続されているインターフェースのことです
        本製品は、MLD クエリーを受信したインターフェースをマルチキャストルーターポートとして自動学習しますが、マルチキャストルーターポートを静的に設定することもできます
      • 静的にマルチキャストルーターポートを設定するには、「選択」ボタンを押してください。指定した VLAN ID に所属しているインターフェースが一覧で表示されます
        続いて、マルチキャストルーターポートとして使用するインターフェースのチェックボックスにチェックを入れ、「確定」ボタンを押してください
    • 高速脱退機能
      • 高速脱退機能とは、MLD の離脱処理でレシーバーの存在確認を行わないようにする機能です
      • LAN/SFP ポート配下に、レシーバーが 1 つだけ接続されている場合に効果的な機能です
      • 以下の項目から選択します
        • 無効にする
          • 高速脱退機能を無効にします
            MLD の離脱処理で、グループスペシフィッククエリーを送信し、レシーバーの存在確認が行われるようになります
        • 有効にする
          • 高速脱退機能を有効にします
            MLD の離脱処理で、レシーバーの存在確認が行われなくなります

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • トラフィック制御

    トラフィック制御

    • アクセスリスト
    • QoS
    • フロー制御
    • ストーム制御

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • トラフィック制御
    • アクセスリスト

    アクセスリスト

    • アクセスリストの作成
    • アクセスリストの適用
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • トラフィック制御
    • アクセスリスト
    • アクセスリストの作成

    アクセスリストの作成

    1. 概要

    アクセスリストの作成や削除、設定変更を行うページです。

    2. トップページ

    アクセスリストの作成のトップページです。

    アクセスリストの一覧

    • 作成したアクセスリストの情報が表示されます
    • 表の項目の説明は以下のとおりです
      • ID
        • アクセスリストIDが表示されます
      • 種類
        • アクセスリストの種類が表示されます
      • コメント
        • アクセスリストに設定されているコメントが表示されます
    • 1 ページの最大表示数は 20 個です。page_prevやpage_nextを押したり、数値を入力することでページの切り替えができます
    • ソートスイッチを押すと、各項目でソートすることができます
    • 「新規」ボタンを押すと、アクセスリストの新規作成を行うページが表示されます
    • 「設定」ボタンを押すと、選択したアクセスリストの設定変更を行うページが表示されます
    • 「削除」ボタンを押すと、チェックボックスにチェックを入れたすべてのアクセスリストが削除されます
      • クラスマップに適用されているアクセスリストは削除することができません
    • 本ページでは、最大 512 件のアクセスリストを参照および設定することができます

    3. アクセスリストの設定ページ

    アクセスリストの新規作成や、作成済みのアクセスリストの設定変更を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    アクセスリストの設定

    • アクセスリスト
      • アクセスリストの種類を以下の項目から選択します
        • IPv4 アクセスリスト
        • IPv6 アクセスリスト
        • MACアクセスリスト
      • 設定変更時は、アクセスリストの種類を変更することはできません
      • また、スタック機能が有効な場合はIPv6 アクセスリストを設定することはできません
    • アクセスリストID
      • 設定可能なアクセスリストIDは、アクセスリストの種類に応じて以下の範囲から設定します
        • IPv4 アクセスリストの場合
          • 1 - 2000
        • IPv6 アクセスリストの場合
          • 3001 - 4000
        • MACアクセスリストの場合
          • 2001 - 3000
      • 設定変更時は、アクセスリストIDを変更することはできません
    • コメント
      • コメントを 32 文字以内の半角英数字と半角記号で設定します
      • ?はコメントの文字列に使用することはできません
    • 制御条件
      • アクセスリストの制御条件を指定します
      • 1 つのアクセスリストに対して最大で 256 件の制御条件を設定することができます
      • 「追加」ボタンを押すと、「制御条件の設定」ダイアログが表示されます
      • 「制御条件の設定」ダイアログでは、許可または拒否するトラフィックの条件を以下の項目により指定します
        • 動作
          • 条件に一致したトラフィックに対して行う動作を以下の項目から選択します
            • 許可する
            • 拒否する
        • 送信元アドレス
          • 対象とする送信元アドレスを以下の項目から選択します
            • すべてのアドレス
            • ホストアドレスを指定する
            • ネットワークアドレスを指定する
              • MACアクセスリストでは指定できません
            • ワイルドカードビット付きアドレスを指定する
              • アドレスとワイルドカードマスクを指定します
              • IPv6 アクセスリストでは指定できません
          • ワイルドカードマスクのビットが 1 の場合、アドレスの同位置のビットはチェックされません
          • サブネット 192.168.1.0/24 に対して条件を指定する場合は以下のように指定します
            • アドレス : 192.168.1.0, ワイルドカードマスク : 0.0.0.255
          • ベンダーコード 00-A0-DE-*-*-* に対して条件を指定する場合は以下のように指定します
            • アドレス : 00A0.DE00.0000, ワイルドカードマスク : 0000.00FF.FFFF
        • 宛先アドレス
          • 宛先アドレスの設定項目の内容は、送信元アドレスと同等です
          • IPv6 アクセスリストでは指定できません
        • プロトコル
          • 対象とするプロトコルを以下の項目から選択します
            • すべてのプロトコル
            • TCP
            • UDP
            • ICMP
            • プロトコル番号を指定する
              • プロトコル番号の入力範囲は 0 - 255 です
          • プロトコルとしてTCPもしくはUDPを選択した場合、送信元ポート番号と宛先ポート番号を指定できます
            • ポート番号は、単一番号での指定もしくは範囲での指定をすることができます
            • ポート番号の入力範囲は 0 - 65535 です
          • プロトコルとしてTCPを選択した場合、TCPヘッダのコントロールフラグについての条件を指定できます
            • 複数のビットを指定する場合は、AND 条件となり、指定したビットがすべて 1 となっているパケットが対象となります
            • 例えば、インターフェースの in 方向に対して、ACK ビットもしくは RST ビットの値が 1 のパケットのみを許可することにより、外部から内部への TCP 接続だけを拒否することができます
            • この場合、ACK ビットの値が 1 のパケットを許可する制御条件と RST ビットの値が 1 のパケットを許可する制御条件の2つを設定する必要があります
          • MACアクセスリストとIPv6 アクセスリストでは指定できません
      • 「削除」ボタンを押すと対応する制御条件が削除されます
      • アイコンもしくはアイコンを押すことで、制御条件の適用順を変更することができます
      • トラフィックを評価する際、番号が若い制御条件が先に評価され、条件に一致した場合、それより後の条件をチェックしません
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • トラフィック制御
    • アクセスリスト
    • アクセスリストの適用

    アクセスリストの適用

    1. 概要

    インターフェースに対してアクセスリストを適用するページです。

    2. トップページ

    アクセスリストの適用のトップページです。

    インターフェースの一覧

    • インターフェースに適用されているアクセスリストの情報が表示されます
    • 表の項目の説明は以下のとおりです
      • I/F
        • インターフェース名が表示されます
      • アクセスリスト (IN)
        • インターフェースの入力側に適用されているアクセスリストの以下の情報が表示されます
          • ID
            • アクセスリストIDが表示されます
          • 種類
            • アクセスリストの種類が表示されます
          • コメント
            • アクセスリストに設定されているコメントが表示されます
      • アクセスリスト (OUT)
        • インターフェースの入力側に適用されているアクセスリストの情報が表示されます
        • アクセスリスト (IN) と同様の情報が表示されます
    • 「設定」ボタンを押すと、選択したインターフェースの設定変更を行うページが表示されます
    • 「一括設定」ボタンを押すと、チェックボックスにチェックを入れたすべてのインターフェースに対して設定を行うことができます
    • 「初期設定に戻す」ボタンを押すと、チェックボックスにチェックを入れたすべてのインターフェースに対する設定が初期化されます

    3. 適用するアクセスリストの選択ページ

    インターフェースに適用するアクセスリストを選択するページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    適用するアクセスリストの選択

    • 対象インターフェース
      • アクセスリストを適用するインターフェースが表示されます
    • 適用するアクセスリスト (IN)
      • インターフェースの入力側に適用するアクセスリストを選択します
      • 「選択」ボタンを押すと「アクセスリストの選択」ダイアログが表示されます
      • 「アクセスリストの選択」ダイアログでは、アクセスリストのチェックボックスにチェックを入れて「確定」ボタンを押すと適用するアクセスリストを選択することができます
      • 「アクセスリストの選択」ダイアログの「詳細」ボタンを押すと、対象のアクセスリストの設定が表示されます
      • ポート番号を範囲で指定しているIPv4 アクセスリストは、システム全体で 1 つのインターフェースにのみ適用できます
      • インターフェースに適用できる制御条件の数はシステム全体で 512 件です
      • 1 つのインターフェースにアクセスリストを適用させるとアクセスリストに含まれる制御条件の数だけ、適用できる制御条件の数が減ります
      • 例えば制御条件が 5 つ指定されているアクセスリストをport1.1 の入力側に適用した時点で、適用できる制御条件の数は 5 件減ります
      • ただし、制御条件はシステム内部や他の機能でも使用されるため、実際に適用できる制御条件の数は 512 件よりも少なくなります
    • 適用するアクセスリスト (OUT)
      • インターフェースの出力側に適用するアクセスリストを選択します
      • 適用するアクセスリスト (OUT) の設定項目の内容は、適用するアクセスリスト (IN)と同等です
      • ポート番号を範囲で指定しているIPv4 アクセスリストは、出力側に適用することができません
      • MACアクセスリストはインターフェースの出力側に適用できません
      • 論理インターフェースの出力側にはアクセスリストを適用できません
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • トラフィック制御
    • QoS

    QoS

    1. 概要

    QoS (Quality of Service) 機能の設定変更を行うページです。

    QoS 機能の有効/無効の切り替えと、トラストモードの変更を行うことができます。

    2. トップページ

    QoS のトップページです。

    システムの設定

    • システム全体にかかる QoS 機能の設定内容が表示されます
    • 表の項目の説明は以下のとおりです
      • QoS 機能
        • QoS 機能が有効か否かが表示されます
      • CoS - 送信キュー ID 変換テーブル
        • CoS 値に対応する送信キュー ID の設定が表示されます
      • DSCP - 送信キュー ID 変換テーブル
        • DSCP 値に対応する送信キュー ID の設定が表示されます
    • 「設定」ボタンを押すと、設定を変更するページが表示されます
    • QoS 機能を有効にするには、フロー制御を無効にする必要があります

    インターフェースの設定

    • QoS 機能で使用するトラストモードの設定が、LAN/SFP ポートごとに表示されます
    • 「設定」ボタンを押すと、選択した LAN/SFP ポートの設定を変更するページが表示されます
    • 「一括設定」ボタンを押すと、チェックボックスにチェックを入れたすべての LAN/SFP ポートに対して設定を行うことができます
    • 「初期設定に戻す」ボタンを押すと、チェックボックスにチェックを入れたすべての LAN/SFP ポートに対する設定が初期化されます
      • トラストモードの初期設定は、全ポート 「CoS」 です
      • デフォルト CoS 値の初期設定は、全ポート 「0」 です
    • QoS 機能を使用しない設定の場合、QoS 機能の設定を行うことはできません

    3. システムの設定ページ

    QoS 機能を使用するかどうかの設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    QoS 機能を使用しない設定にすると、QoS に関連する設定はすべてクリアされますのでご注意ください。

    システムの設定

    • QoS機能
      • 無効にする
        • QoS 機能を無効にします。このとき、QoS 設定はすべてクリアされます。
      • 有効にする
        • QoS 機能を有効にします。QoS に関連する設定やコマンドを実行できるようになります。
    • CoS - 送信キュー ID 変換テーブル
      • 各 CoS 値に対応する送信キュー ID を設定します
      • 送信キュー ID の入力範囲は 0 - 7 で、ID が大きいほどフレーム送信時の優先度が高くなります。
      • 「初期設定を反映」ボタンを押下すると、工場出荷状態の設定が反映されます。
    • DSCP - 送信キュー ID 変換テーブル
      • 各 DSCP 値に対応する送信キュー ID を設定します
      • 送信キュー ID の入力範囲は 0 - 7 で、ID が大きいほどフレーム送信時の優先度が高くなります。
      • 「RFC に準拠した値だけ設定する」を選択すると RFC に準拠した DSCP 値だけが表示され、これらの値の設定だけが変更されます。
      • 「すべての DSCP 値を設定する」を選択するとすべての DSCP 値が表示され、すべての値の設定が変更されます。
      • 「初期設定を反映」ボタンを押下すると、工場出荷状態の設定が反映されます。
      • 「Dante 最適設定を反映」ボタンを押下すると、Dante における最適な設定が反映されます。

    4. インターフェースの設定ページ

    パケットの CoS 値や DSCP 値、ポートに設定された優先度のうち、どの値に基づいて送信キューを決定するかを意味する「トラストモード」の設定を行います。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    インターフェースの設定

    • ポート
      • 設定を行う LAN/SFP ポートが表示されます
    • トラストモード
      • CoS値を使用して送信キューを決定する
        • パケットの CoS 値と「CoS - 送信キューID変換テーブル」を使用して、送信キューを決定します
        • 受信パケットがタグなしパケットの場合、デフォルト CoS 値 が適用されます
        • デフォルト CoS 値は 0 - 7 の範囲で指定することができます
      • DSCP値を使用して送信キューを決定する
        • パケットの DSCP 値と「DSCP - 送信キューID変換テーブル」を使用して、送信キューを決定します
      • ポートに設定された優先度を使用して送信キューを決定する
        • 「ポート優先度」に従って送信キューを決定します
        • ポート優先度として割り当てる送信キューを 0 - 7 の範囲で選択します
          数字が大きいほど優先度は高くなり、初期設定では 2 が選択されています
        • トラストモードが「ポート優先」に設定されている場合のみ、設定変更できます
      • LAN/SFP ポートにポリシーマップが適用されている場合、トラストモードの設定を変更することはできません

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • トラフィック制御
    • フロー制御

    フロー制御

    1. 概要

    フロー制御(IEEE 802.3x PAUSEフレーム送受信)の設定変更を行うページです。

    2. トップページ

    フロー制御のトップページです。

    システムの設定

    • システム全体のフロー制御(IEEE 802.3x PAUSEフレーム送受信)を使用するかどうか、現在の設定が表示されます。
    • 「設定」ボタンを押すと、設定を変更するページが表示されます。
    • システム全体のフロー制御を有効にするには、QoS機能を無効にする必要があります。

    インターフェースの設定

    • LAN/SFP ポートごとのフロー制御の設定が表示されます。
    • 「設定」ボタンを押すと、選択したインターフェースの設定変更を行うページが表示されます。
    • 「初期設定に戻す」ボタンを押すと、チェックボックスにチェックを入れたすべてのインターフェースに対する設定が初期化されます。
    • 「一括設定」ボタンを押すと、チェックボックスにチェックを入れたすべてのインターフェースに対して設定を行うことができます。

    3. システムの設定ページ

    システム全体のフロー制御(IEEE 802.3x PAUSEフレーム送受信)を設定するページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    システムの設定

    • システム全体のフロー制御 システム全体でのフロー制御の有効・無効を設定できます。
      システム全体のフロー制御が有効でも、個別ポートのフロー制御が無効の場合、そのポートのフロー制御は動作しません。
    • 制限事項フロー制御を有効にした場合、テールドロップ機能は無効化されます。ただし、スタック機能が有効な場合を除きます。

    4. インターフェースの設定ページ

    インターフェースのフロー制御(IEEE 802.3x PAUSEフレーム送受信)を設定するページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    インターフェースの設定

    • フロー制御
      LAN/SFP ポートに対してフロー制御の有効・無効を設定します。
      有効にすると、対向機器がフロー制御に対応しているかに関わらず、Pauseフレームの送受信を行います。
    • 自動ネゴシエーション
      自動ネゴシエーションを使用して対向機器がフロー制御に対応しているか確認します。
      対向機器がフロー制御に未対応の場合、Pauseフレームの送受信を行いません。
    • 制限事項
      • 以下の場合、Pauseフレームの受信のみサポートされます。
        スタック機能が有効の場合
      • 以下の場合、設定しても自動ネゴシエーションは動作しません。
        SFP+モジュールを使用した場合

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • トラフィック制御
    • ストーム制御

    ストーム制御

    1. 概要

    ストーム制御の設定を行うページです。

    ストーム制御を有効にすると、帯域の閾値を超えて受信した特定のフレームを破棄することで、本機の負荷を低減することができます。

    2. トップページ

    ストーム制御の設定のトップページです。

    ストーム制御の設定

    • ストーム制御の現在の設定が、インターフェースごとに表示されます
    • 表の項目の説明は以下のとおりです
      • チェックボックス
        • 一括設定と設定の初期化を行う際にチェックをいれます
      • ポート
        • インターフェース名が表示されます
      • 対象フレーム
        • ストーム制御の対象フレームが表示されます
      • 帯域に占める割合の上限
        • 帯域に占める割合の上限が表示されます
        • 上限を超えた受信フレームは破棄されます
    • 「設定」ボタンを押すと、選択したインターフェースの設定変更を行うページが表示されます
    • 「一括設定」ボタンを押すと、チェックボックスにチェックを入れたすべてのインターフェースに対して設定を行うことができます
      • ストーム制御の設定ページの設定項目には初期設定の値が反映されます
    • 「初期設定に戻す」ボタンを押すと、チェックボックスにチェックを入れたすべてのインターフェースに対する設定が初期化されます
      • ストーム制御の初期設定は、全ポート 「無効」 です

    3. ストーム制御の設定ページ

    ストーム制御の設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    インターフェースの設定

    • ポート
      • 設定を行うインターフェース名が表示されます
    • ストーム制御
      • ストーム制御の動作を以下から選択します
        • 無効にする
        • 有効にする
    • 対象フレーム
      • ブロードキャストフレーム
        • ブロードキャストストーム制御を有効にします
      • マルチキャストフレーム
        • マルチキャストストーム制御を有効にします
      • ユニキャストフレーム
        • 未知のアドレスから送信されたユニキャストフレームの制御を有効にします
    • 帯域に占める割合の上限
      • 帯域に占める割合の上限を指定します
      • 上限値は小数点第二位まで指定することができます
      • 上限値を超えた受信フレームは破棄されます
      • 上限値は全ての対象フレームで共通です

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • SNMP

    SNMP

    • RADIUSサーバー
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • SNMP
    • RADIUSサーバー

    RADIUSサーバー

    • サーバーの設定
    • ユーザーの管理
    • 証明書の管理
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • SNMP
    • RADIUSサーバー
    • サーバーの設定

    サーバーの設定

    1. 概要

    認証局や RADIUS サーバーに関する操作を行うページです。

    2. トップページ

    RADIUS サーバーのトップページです。

    認証局の管理

    • 「認証局を作成する」の右にある「進む」ボタンを押すと、認証局を作成する手順が開始されます
    • 「認証局を削除する」の右にある「進む」ボタンを押すと、認証局を削除する手順が開始されます
    • 「認証局に関連するファイルおよび設定のバックアップ/リストアを行う」の右にある「進む」ボタンを押すと、バックアップもしくはリストアの手順が開始されます

    RADIUS サーバーの設定

    • RADIUS サーバーの設定内容が表示されます
    • 表の項目の説明は以下のとおりです
      • RADIUS サーバーの使用
        • RADIUS サーバーを使用する設定か否かが表示されます
        • RADIUS サーバーを使用する設定の場合、ポート番号が表示されます
      • RADIUS サーバーにアクセス可能なインターフェース
        • RADIUS サーバーにアクセス可能なインターフェースが表示されます
      • オーセンティケーターに設定する再認証間隔
        • RADIUS サーバーがオーセンティケーターに設定する再認証間隔の設定が表示されます
      • 認証方式
        • RADIUS サーバーで使用する認証方式の設定が表示されます

    RADIUS クライアントの一覧

    • RADIUS クライアントの設定内容が表示されます
    • 表の項目の説明は以下のとおりです
      • チェックボックス
        • RADIUS クライアントの設定を削除する際にチェックを入れます
      • IP アドレス
        • RADIUS クライアントのアドレスが表示されます
    • 1 ページの最大表示数は 20 個です。page_prev や page_next を押したり、数値を入力することでページの切り替えができます
    • ソートスイッチを押すと、各項目でソートすることができます
    • 「新規」ボタンを押すと、RADIUS クライアントの新規設定を行うページが表示されます
    • 「設定」ボタンを押すと、選択した RADIUS クライアントの設定変更を行うページが表示されます
    • 「削除」ボタンを押すと、チェックボックスにチェックを入れたすべての RADIUS クライアントの設定が削除されます
    • 本ページでは、最大 100 件の RADIUS クライアントを設定することができます

    3. 認証局の作成ページ

    認証局の作成を行うページです。

    認証局の名前を入力し、「確認」ボタンを押してください。

    入力内容の確認画面で内容に間違いがなければ、「実行」ボタンを押してください。

    既に認証局が存在する場合は、認証局の作成を行うことができません。

    認証局の作成

    • 名前
      • 認証局の名前を指定します
      • \ [ ] / " ?と半角スペースを除く半角英数記号を使って、3 文字以上 32 文字以下で入力します
      • DEFAULT という文字列は設定できません
      • 入力を省略した場合、YAMAHA_SWITCH が自動で指定されます

    4. 認証局の削除ページ

    認証局の削除を行うページです。

    「実行」ボタンを押すと、認証局が削除されます。

    認証局を削除すると、RADIUS に関連する設定や証明書などがすべて削除されます。

    5. バックアップ / リストアページ

    認証局に関連するファイルおよび設定のバックアップ/リストアを行うページです。

    内容を入力し、「確認」ボタンを押してください。

    入力内容の確認画面で内容に間違いがなければ、「実行」ボタンを押してください。

    以下のファイルおよび設定がバックアップとリストアの対象となります。

    • 認証局
    • 各種証明書
    • RADIUS クライアントの設定
    • RADIUS ユーザーの設定

    バックアップ / リストア

    • 実行内容
      • 実行する内容を以下から選択します
        • バックアップ
        • リストア
        • ヤマハ無線APのバックアップファイルをインポート
    • リストアするファイル
      • 「ファイル選択」ボタンを押して、リストアするファイルを指定します
      • 「ヤマハ無線APのバックアップファイルをインポート」を選択した場合、WLX402もしくはWLX313でバックアップしたファイルを指定します
    • zip ファイルのパスワード
      • # & ^ \ ; | ` { } を除いた半角英数記号を使って、32 文字以下で入力します
      • バックアップを行う場合は、バックアップファイルに設定するパスワードを入力します
      • リストアまたはヤマハ無線APのバックアップファイルのインポートを行う場合は、バックアップする際にバックアップファイルに設定したパスワードを入力します
        • パスワードが設定されていないファイルを使用する場合は、パスワードの入力の有無にかかわらず、リストアまたはインポートに成功します

    6. RADIUS サーバーの設定ページ

    RADIUS サーバーの設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    RADIUS サーバーの設定

    • RADIUS サーバーの使用
      • RADIUS サーバーを使用するか否かを以下から選択します
        • 使用する
        • 使用しない
      • 使用する を選択した場合はポート番号を指定します
      • ポート番号の入力範囲は 1024 - 65535 です
      • 使用する を選択した場合、認証局が存在しなければ、設定を実行する際に認証局を作成します
    • RADIUS サーバーにアクセス可能なインターフェース
      • 「選択」ボタンを押すと、「 VLAN インターフェースの一覧」ダイアログを表示します
      • 「VLAN インターフェースの一覧」ダイアログでは、ポートのチェックボックスにチェックをいれて「確定」ボタンを押すことで、インターフェースを選択することができます
      • VLAN インターフェースは、最大 7 インターフェースまで選択可能です
    • オーセンティケーターに設定する再認証間隔
      • オーセンティケーターに設定する再認証間隔を以下から選択します
        • 3600 秒
        • 43200 秒
        • 86400 秒
        • 604800 秒
    • 認証方式
      • RADIUS サーバーで使用する認証方式を以下から選択します
        • PAP
        • PEAP
        • EAP-MD5
        • EAP-TLS
        • EAP-TTLS

    7. RADIUS クライアントの設定ページ

    RADIUS クライアントの設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    RADIUS クライアントの設定

    • IP アドレス
      • RADIUS クライアントのアドレスを指定します
      • IPv4 アドレスの場合、XXX.XXX.XXX.XXX の形式で入力します
      • IPv6 アドレスの場合、XXXX:XXXX::XXXX.XXXX の形式で入力します
      • 設定変更の場合は、選択した RADIUS クライアントの IP アドレスがテキスト形式で表示されます
    • シークレット文字列
      • RADIUS クライアントのシークレット文字列を指定します
      • \ [ ] " ? スペース を除いた半角英数記号を使って、128 文字以下で入力します

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • SNMP
    • RADIUSサーバー
    • ユーザーの管理

    ユーザーの管理

    1. 概要

    RADIUS ユーザーの設定を行うページです。

    2. トップページ

    RADIUS ユーザーのトップページです。

    ユーザーの設定

    • RADIUS ユーザーの設定内容が表示されます
    • 表の項目の説明は以下のとおりです
      • チェックボックス
        • RADIUS ユーザーの設定を削除する際にチェックを入れます
      • ユーザー ID
        • RADIUS ユーザーのユーザー ID が表示されます
      • 名前
        • RADIUS ユーザーの名前が表示されます
      • 認証方式
        • RADIUS ユーザーの認証方式が表示されます
      • VLAN
        • RADIUS ユーザーがアクセスできる VLAN が表示されます
    • 表の上部にあるテキストボックスに文字列を入れて アイコンを押すことで、ユーザー情報を検索することができます
    • テキストボックスの左にあるセレクトボックスでは、以下のいずれかを選択することができ、検索する条件をさらに絞り込むことができます
      • 指定なし
      • ユーザー ID
      • 名前
      • 認証方式
      • VLAN
    • 1 ページの最大表示数は 100 個です。page_prev や page_next を押したり、数値を入力することでページの切り替えができます
    • ソートスイッチを押すと、各項目でソートすることができます
    • 「新規」ボタンを押すと、RADIUS ユーザーの新規設定を行うページが表示されます
    • 「設定」ボタンを押すと、選択した RADIUS ユーザーの設定変更を行うページが表示されます
    • 「削除」ボタンを押すと、チェックボックスにチェックを入れたすべての RADIUS ユーザーの設定が削除されます
    • 「インポート」ボタンを押すと、RADIUS ユーザーの設定をインポートするページが表示されます
    • 「エクスポート」ボタンを押すと、RADIUS ユーザーの設定が csv ファイル形式でエクスポートされます
    • 本ページでは、最大 2000 件の RADIUS ユーザーを設定することができます

    3. ユーザーの設定ページ

    RADIUS ユーザーの設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    ユーザーの設定

    • 認証機能の選択
      • RADIUS ユーザーが使用する認証機能を以下から選択します
        • 802.1X 認証
        • MAC 認証
        • Web 認証
        • 指定なし
      • 認証機能を選択すると、選択した認証機能での必須の入力項目と不要な入力項目が明確になります
        • オーセンティケーターとしてヤマハ機器を使用する場合は、認証機能を選択することをおすすめします
      • 指定なし を選択すると、すべての項目が入力可能になります
        • オーセンティケーターとしてヤマハ機器以外を使用する場合は、指定なし を選択することをおすすめします
      • 設定変更の場合は、指定なし 以外を選択することができません
    • ユーザー ID
      • RADIUS ユーザーのユーザー ID を指定します
      • 3 文字以上、32 文字以下の文字列を指定します
      • 入力できる文字は、「認証方式」の種類によって異なります
        • PAP, EAP-MD5, EAP-TTLS, PEAP の場合
          • \ [ ] " ? スペース を除く半角英数記号
        • EAP-TLS の場合
          • \ [ ] / : < * > | " ? スペース を除く半角英数記号
      • DEFAULT という文字列は設定できません
      • MAC 認証を使用する場合は、ユーザー端末の MAC アドレスを入力します
        • MAC アドレスの入力形式は、オーセンティケーターの設定に合わせて以下のいずれかの形式で入力します
          • XX:XX:XX:XX:XX:XX
          • XX-XX-XX-XX-XX-XX
          • XXXXXXXXXXXX
        • 「認証機能の選択」として MAC 認証 を選択した場合、入力したMACアドレスは、「パスワード」と「パスワード ( 確認 )」に自動で反映されます
    • パスワード
      • RADIUS ユーザーのパスワードを指定します
      • \ [ ] " ? スペース を除く半角英数記号を使って、32 文字以下で入力します
      • MAC 認証を使用する場合は、ユーザー端末の MAC アドレスを入力します
    • パスワード ( 確認 )
      • 「パスワード」で入力したパスワードを確認のため再度入力します
    • 認証方式
      • RADIUS ユーザーを認証する際に使用する認証方式を以下から選択します
        • PAP
        • PEAP, EAP-MD5, EAP-TTLS
        • EAP-TLS
    • 名前
      • RADIUS ユーザーの名前を指定します
      • " ? スペース を除く半角英数記号を使って、32 文字以下で入力します
    • 端末の MAC アドレス
      • ユーザー ID とパスワードによる認証に加え、サプリカントの MAC アドレスによってアクセスを制御したい場合に入力します
      • XXXX.XXXX.XXXX の形式で入力します
    • VLAN
      • ダイナミック VLAN でユーザーに割り当てる VLAN を指定します
      • VLAN の入力範囲は 1 - 4094 です
    • 接続先 SSID
      • 無線 AP の認証に使うユーザーに対して、そのユーザーが接続できる SSID を指定します
      • \ [ ] " ? スペース を除く半角英数記号を使って、32 文字以下で入力します
    • 証明書送付先メールアドレス
      • クライアント証明書をメールで送信するときの宛先アドレスを指定します
      • 半角英数字と半角記号を使って、256 文字以下で入力します
      • ただし、_ - . @ 以外の記号は使用できません
    • 証明書の有効期限
      • クライアント証明書を作成する際に設定する有効期限を指定します
      • YYYY/MM/DD の形式で入力します
      • 有効期限の入力範囲は、システムの現在時刻から 2037/12/31 までです

    4. ユーザー設定のインポートページ

    RADIUS ユーザーの設定をインポートするページです。

    内容を入力し、「確認」ボタンを押してください。

    入力内容の確認画面で内容に間違いがなければ、「実行」ボタンを押してください。

    インポート時に削除されたユーザーのクライアント証明書は自動で失効されます。

    ユーザー設定のインポート

    • インポートするファイル
      • インポートする csv ファイルを選択します
    • 証明書の発行
      • インポート完了後にクライアント証明書を発行するか否かについて以下から選択します
        • 設定に変更があったユーザーの証明書を発行してメールで送信する
        • 設定に変更があったユーザーの証明書を発行する
        • 証明書を発行しない
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 詳細設定
    • SNMP
    • RADIUSサーバー
    • 証明書の管理

    証明書の管理

    1. 概要

    クライアント証明書に関する操作を行うページです。

    2. トップページ

    証明書の管理のトップページです。

    メール通知の設定

    • 証明書のメール通知に関する設定が表示されます
    • 表の項目の説明は以下のとおりです
      • 証明書の送信に使用するメールテンプレート ID
        • クライアント証明書をメールに添付して送信する際に使用されるメールテンプレート ID の設定が表示されます
      • 証明書の有効期限通知に使用するメールテンプレート ID
        • クライアント証明書の有効期限通知をメールで送信する際に使用されるメールテンプレート ID の設定が表示されます
      • 証明書の有効期限通知を行うタイミング
        • クライアント証明書の有効期限通知を行うタイミングの設定が表示されます

    ユーザーの一覧

    • RADIUS ユーザーの証明書情報が表示されます
    • 表の項目の説明は以下のとおりです
      • チェックボックス
        • 証明書の発行、失効、ダウンロードを実行する際にチェックを入れます
      • ユーザー ID
        • RADIUS ユーザーのユーザー ID が表示されます
      • 名前
        • RADIUS ユーザーの名前が表示されます
      • メールアドレス
        • RADIUS ユーザーのメールアドレスが表示されます
      • 有効期限 (設定)
        • RADIUS ユーザーの証明書の有効期限が表示されます
      • 有効期限 (証明書)
        • RADIUS ユーザーに紐づくクライアント証明書の有効期限が表示されます
        • クライアント証明書が複数存在する場合、有効期限が最新のものが表示されます
    • 表の上部にあるテキストボックスに文字列を入れて アイコンを押すことで、ユーザー情報を検索することができます
    • テキストボックスの左にあるセレクトボックスでは、以下のいずれかを選択することができ、検索する条件をさらに絞り込むことができます
      • 指定なし
      • ユーザー ID
      • 名前
      • メールアドレス
      • 証明書要発行
      • 証明書期限切れ
      • 証明書期限間近
        • 証明書の期限が 1 か月以内のユーザーを表示します
      • 証明書失効済み
    • 証明書未発行、証明書期限切れ、証明書期限切れ間近、証明書失効済みのいずれかを選択した場合は、検索文字列を指定できません
    • 1 ページの最大表示数は 100 個です。page_prev や page_next を押したり、数値を入力することでページの切り替えができます
    • ソートスイッチを押すと、各項目でソートすることができます
    • 「指定ユーザー」の枠内にある「発行」ボタンを押すと、チェックボックスにチェックを入れたすべての RADIUS ユーザーの証明書が発行されます
      • ダイアログに表示される 発行した証明書をメールに添付して送信する にチェックを入れて「実行」ボタンを押すと、発行した証明書をメールに添付して送信することができます
      • メールの宛先は、各 RADIUS ユーザーのメールアドレスです
    • 「指定ユーザー」の枠内にある「失効」ボタンを押すと、チェックボックスにチェックを入れたすべての RADIUS ユーザーの証明書が失効されます
      • どの証明書を失効させるかを以下から選択します
        • 古い証明書
        • 新しい証明書
        • 両方
      • 証明書が一件だけ存在するユーザーの場合、上記のいずれを選択しても、その一件が失効の対象となります
    • 「指定ユーザー」の枠内にある「ダウンロード」ボタンを押すと、チェックボックスにチェックを入れたすべての RADIUS ユーザーの証明書をダウンロードできます
    • 「指定ユーザー」の枠内にある「送信」ボタンを押すと、チェックボックスにチェックを入れたすべての RADIUS ユーザーの証明書をメールに添付して送信できます
    • 「全ユーザー」の枠内にある「ダウンロード」ボタンを押すと、すべての RADIUS ユーザーの証明書をダウンロードできます
    • 「全ユーザー」の枠内にある「送信」ボタンを押すと、すべての RADIUS ユーザーの証明書をメールに添付して送信できます
    • 以下の状態では、一部の操作に制限がかかります
      • 認証局が存在しない
      • 証明書を発行している
    • 証明書を発行していないユーザーが存在する場合、青枠のインフォボックスにて通知が表示されます
      • 通知内の「一括発行」ボタンを押すと、以下に該当するユーザーの証明書を一括で発行できます
        • 証明書が一回も発行されていないユーザー
        • 証明書発行後、パスワードもしくは有効期限を変更されたユーザー
    • 証明書を発行している間、青枠のインフォボックスにて進捗が表示されます

    3. メール通知の設定ページ

    証明書のメール通知に関する設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    メール通知の設定

    • 証明書の送信に使用するメールテンプレート ID
      • メールテンプレート ID を選択します
    • 証明書の有効期限通知に使用するメールテンプレート ID
      • メールテンプレート ID を選択します
    • 証明書の有効期限通知を行うタイミング
      • 証明書の有効期限通知を行うタイミングを指定します
      • 入力範囲は 1 - 90 です
      • 最大で 3 つまで指定できます

    4. 証明書の操作ページ

    証明書に関する操作を行うページです。

    内容を入力し、「確認」ボタンを押してください。

    入力内容の確認画面で内容に間違いがなければ、「実行」ボタンを押してください。

    証明書の操作

    • 操作を行う証明書
      • 操作対象となる証明書が表示されます
      • 操作を行いたい証明書のチェックボックスにチェックを入れます
    • 実行内容
      • 証明書に対する操作を以下から選択します
        • 証明書をダウンロードする
        • 証明書をメールに添付して送信する
        • 証明書を失効させる
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 管理

    管理

    • 本体の設定
    • アクセス管理
    • 外部デバイス連携
    • スケジュール実行
    • SNMP
    • LLDP
    • メール通知
    • 端末監視
    • Dante最適設定
    • 保守
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 管理
    • 本体の設定

    本体の設定

    1. 概要

    本機に関する各種設定を行うことができます。

    2. トップページ

    本体の設定のトップページです。設定項目ごとの設定内容が表示されます。

    機器名の設定

    設定されている機器名が表示されます。

    • 「設定」ボタンを押すと、設定変更を行うページが表示されます

    LED モードの設定

    設定されている LED モードが表示されます。

    • 「設定」ボタンを押すと、設定変更を行うページが表示されます

    時差設定

    時差に関する設定が表示されます。

    • 「設定」ボタンを押すと、設定変更を行うページが表示されます

    現在の日時の設定

    本機に設定されている現在の日時が表示されます。

    • 「設定」ボタンを押すと、設定変更を行うページが表示されます

    日時の同期設定

    日時の同期間隔と問い合わせ先 NTP サーバーの設定が表示されます。

    • 「進む」ボタンを押すと、時刻同期を行うページが表示されます
    • 「設定」ボタンを押すと、設定変更を行うページが表示されます

    3. 機器名の設定ページ

    機器名の設定を行うページです。

    入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

    機器名の設定

    • 機器名
      • 機器名として使用する任意の文字列を入力します
      • ? を除く半角英数記号を使って 63 文字以下で入力します

    4. LED モードの設定ページ

    LED モードの設定を行うページです。

    入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

    LED モードの設定

    • LED モード
      • LED モードは以下の中から選択できます
        • LINK/ACT モード
          • LAN ポートの状態に応じて、LED が点灯、点滅、消灯します
        • OFF モード
          • LED は常に消灯されます

    5. 時差設定ページ

    時差に関する設定を行うページです。

    入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

    時差設定

    • タイムゾーン
      • タイムゾーンは以下の中から選択できます
        • UTC
        • JST
        • GMT からの差分 ( -12:00 から +13:00 )
    • サマータイム
      • サマータイムの動作を以下から選択します
        • 無効にする
        • 有効にする
    • サマータイム中のタイムゾーン
      • サマータイム中のタイムゾーン表記が、本項目で指定したタイムゾーン名になります
      • 半角英数字を使って、7 文字以下で入力します
    • サマータイムの期間
      • サマータイムを開始する日時と終了する日時を指定します
      • 指定した期間で一度だけ実施する場合は 日付指定 を選択して以下を入力します
        • 年月日
          • YYYY/MM/DD 形式で入力します
        • 時刻
          • hh:mm 形式で入力します
      • 指定した期間で毎年繰り返し実施する場合は 繰り返し を選択して以下を入力します
        • 月
          • 入力範囲は 1 - 12 月です
        • 週
          • 以下から選択します
            • 第 1
            • 第 2
            • 第 3
            • 第 4
            • 最終
        • 曜日
          • 以下から選択します
            • 日曜日
            • 月曜日
            • 火曜日
            • 水曜日
            • 木曜日
            • 金曜日
            • 土曜日
        • 時刻
          • hh:mm 形式で入力します
    • サマータイムのオフセット
      • サマータイムを開始するときに進める時間を指定します
      • 入力範囲は 1 分 - 1440 分です

    6. 現在の日時の設定ページ

    現在の日時の設定を行うページです。

    入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

    現在の日時の設定

    • 現在の日時
      • 「年/月/日」ボックスには、日付を YYYY/MM/DD 形式で入力します
        • ボックスにフォーカスを合わせるとカレンダーが表示され、日付を選択するとその日付がボックス内に入力されます
        • 手動で入力することもできます
      • 「時:分:秒」ボックスには、時刻を hh:mm:ss 形式で入力します
        • ボックスにフォーカスを合わせるとカレンダーが表示され、日付を選択するとその日付がボックス内に入力されます
        • 手動で入力することもできます

    7. 日時の同期ページ

    NTP サーバーとの時刻同期を行うページです。

    「実行」ボタンを押すと、設定してある問い合わせ先 NTP サーバーに対して時刻同期を行います。

    8. 日時の同期設定ページ

    NTP サーバーとの同期の設定を行うページです。

    入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

    日時の同期設定

    • 日時の同期間隔
      • NTP サーバーとの時刻同期の間隔を設定します
      • 同期間隔として、以下が選択できます
        • 使用しない
        • 1時間 - 24時間
      • 初期値は、1時間です
    • 問い合わせ先 NTP サーバー
      • 同期を行う NTP サーバーのホスト名または IP アドレスを入力します
      • NTP サーバーは、最大 2 つまで設定することができます

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 管理
    • アクセス管理

    アクセス管理

    • ユーザーの設定
    • 各種サーバーの設定
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 管理
    • アクセス管理
    • ユーザーの設定

    ユーザーの設定

    1. 概要

    ユーザーの設定を行うページです。

    2. トップページ

    ユーザーの設定のトップページです。

     パスワードの設定

    • パスワードに関する設定が表示されます
    • 表の項目の説明は以下のとおりです
      • 管理パスワード
        • 管理パスワードが設定されているか否かが表示されます
      • 暗号化
        • パスワードの暗号化が有効か否かが表示されます
    • 「設定」ボタンを押すと、パスワードに関する設定を行うページが表示されます

     ユーザーの設定

    • ユーザー設定の一覧が表示されます
    • 表の項目の説明は以下のとおりです
      • チェックボックス
        • ユーザーの設定を削除する際にチェックをいれます
      • ユーザー名
        • ユーザー名が表示されます
      • 管理者権限
        • ユーザーに管理者権限が付与されているか否かが表示されます
    • 「新規」ボタンを押すと、ユーザーを新規に設定するページが表示されます
    • 「設定」ボタンを押すと、選択したユーザーの設定変更を行うページが表示されます
    • 「削除」ボタンを押すと、チェックボックスにチェックを入れたすべてのユーザーの設定が削除されます
    • ユーザーの設定は、最大で 32 ユーザーまで設定することができます

    3. パスワードの設定ページ

    パスワードに関する設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

     パスワードの設定

    • 管理パスワード
      • 設定する管理パスワードを指定します
      • 32文字以内で、半角英数記号が使用できます(" ' > | 半角スペース を除く)
      • パスワードを変更しない場合、管理パスワードを変更しないにチェックを入れます
      • パスワードが既に設定されている場合、初期状態で管理パスワードを変更しないにチェックが入ります
      • パスワードを入力するとパスワード強度が表示されるため、パスワードを決める際に参考にしてください
      • パスワード強度は、「弱」から「最強」までの 4 段階あり、判断基準は以下のとおりです
        • 文字数の長さ
        • 文字種の多さ
        • 英字の大文字が含まれている
        • 英字の小文字が含まれている
        • 数字が含まれている
        • 記号が含まれている
    • 管理パスワード ( 確認 )
      • 項目「管理パスワード」に入力したパスワードを確認のため再度入力します
    • パスワードの暗号化
      • パスワードの暗号化設定を以下から選択します
        • 暗号化する
        • 暗号化しない
      • 既に暗号化されたパスワードを復元させることはできません
      • 本項目の設定は以下のパスワードに影響します
        • 管理パスワード
        • ユーザーのパスワード

    4. ユーザーの設定ページ

    ユーザーの設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

     ユーザーの設定

    • ユーザー名
      • 新規設定時
        • 設定するユーザー名を指定します
        • 入力可能文字は半角英数字です
        • 入力可能文字数は 32 文字です
        • 以下の文字列は設定することができません
          • lp
          • adm
          • bin
          • ftp
          • gdm
          • man
          • rpc
          • sys
          • xfs
          • halt
          • mail
          • news
          • nscd
          • sync
          • uucp
          • root
          • sshd
          • games
          • daemon
          • gopher
          • nobody
          • ftpuser
          • mtsuser
          • rpcuser
          • mailnull
          • operator
          • shutdown
      • 設定変更時
        • 選択したユーザーの名前が表示されます
    • 新しいパスワード
      • 設定する新しいパスワードを指定します
      • 32文字以内で、半角英数記号が使用できます(" ' > | 半角スペース を除く)
      • パスワード強度の動作は、パスワードの設定ページの項目「管理パスワード」と同等です
    • 新しいパスワード ( 確認 )
      • 項目「新しいパスワード」に入力したパスワードを確認のため再度入力します
    • 管理者権限
      • ユーザーの管理者権限を以下から選択します
        • 付与しない
        • 付与する
      • 管理者権限を付与されたユーザーは、Web GUIにログインすると管理ユーザーとしてログインできます

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 管理
    • アクセス管理
    • 各種サーバーの設定

    各種サーバーの設定

    1. 概要

    各種サーバーの設定を行うページです。

    2. トップページ

    各種サーバーの設定のトップページです。

    以下のサーバーの現在の設定内容が表示されます。

    • HTTPサーバー
    • TELNETサーバー
    • SSHサーバー
    • TFTPサーバー
    • SNMP サーバー

     Web GUIへのアクセス

    • HTTPサーバーの設定内容が表示されます
    • 表の項目の説明は以下のとおりです
      • HTTPサーバーの使用
        • HTTPサーバーを使用する設定か否かが表示されます
        • HTTPサーバーを使用する設定の場合、ポート番号が表示されます
      • セキュアHTTPサーバーの使用
        • セキュアHTTPサーバーを使用する設定か否かが表示されます
        • セキュアHTTPサーバーを使用する設定の場合、ポート番号が表示されます
      • HTTPサーバーにアクセス可能なインターフェース
        • HTTPサーバーにアクセス可能なインターフェースが表示されます
        • 保守VLANに対しては、サーバーの設定に関わらずアクセスすることができます
      • HTTPサーバーにアクセス可能なクライアント
        • HTTPサーバーにアクセス可能なクライアントが表示されます
      • 自動ログアウトまでの時間
        • 自動ログアウトまでの時間が表示されます
      • HTTPプロキシの使用
        • HTTPプロキシを使用する設定か否かが表示されます
        • HTTPプロキシを使用する設定の場合、タイムアウト時間が表示されます

     TELNETを使用したアクセス

    • TELNETサーバーの設定内容が表示されます
    • 表の項目の説明は以下のとおりです
      • TELNETサーバーの使用
        • TELNETサーバーを使用する設定か否かが表示されます
        • TELNETサーバーを使用する設定の場合、ポート番号が表示されます
      • TELNETサーバーにアクセス可能なインターフェース
        • TELNETサーバーにアクセス可能なインターフェースが表示されます
        • 保守VLANに対しては、サーバーの設定に関わらずアクセスすることができます
      • TELNETサーバーにアクセス可能なクライアント
        • TELNETサーバーにアクセス可能なクライアントが表示されます

     SSHを使用したアクセス

    • SSHサーバーの設定内容が表示されます
    • 表の項目の説明は以下のとおりです
      • SSHサーバーの使用
        • SSHサーバーを使用する設定か否かが表示されます
        • SSHサーバーを使用する設定の場合、ポート番号が表示されます
      • SSHサーバーにアクセス可能なインターフェース
        • SSHサーバーにアクセス可能なインターフェースが表示されます
        • 保守VLANに対しては、サーバーの設定に関わらずアクセスすることができます
      • SSHサーバーにアクセス可能なクライアント
        • SSHサーバーにアクセス可能なクライアントが表示されます
      • SSHサーバーからのクライアント生存確認
        • SSHサーバーからのクライアント生存確認を行う設定か否かが表示されます
        • SSHサーバーからのクライアント生存確認を行う設定の場合、確認間隔と切断するまでの確認回数が表示されます

     TFTPを使用したアクセス

    • TFTPサーバーの設定内容が表示されます
    • 表の項目の説明は以下のとおりです
      • TFTPサーバーの使用
        • TFTPサーバーを使用する設定か否かが表示されます
        • TFTPサーバーを使用する設定の場合、ポート番号が表示されます
      • TFTPサーバーにアクセス可能なインターフェース
        • TFTPサーバーにアクセス可能なインターフェースが表示されます
        • 保守VLANに対しては、サーバーの設定に関わらずアクセスすることができます

     SNMP を使用したアクセス

    • SNMP サーバーの設定内容が表示されます
    • 表の項目の説明は以下のとおりです
      • SNMP サーバーにアクセス可能なクライアント
        • SNMP サーバーにアクセス可能なクライアントが表示されます

    3. Web GUIへのアクセスページ

    HTTPサーバーの設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

     Web GUIへのアクセス

    • HTTPサーバーの使用
      • HTTPサーバーを使用するか否かを以下から選択します
        • 使用する
        • 使用しない
      • 使用するを選択した場合はポート番号を指定します
      • ポート番号の入力範囲は 1 - 65535 です
    • セキュアHTTPサーバーの使用
      • セキュアHTTPサーバーを使用するか否かを以下から選択します
        • 使用する
        • 使用しない
      • 使用するを選択した場合はポート番号を指定します
      • ポート番号の入力範囲は 1 - 65535 です
    • HTTPサーバーにアクセス可能なインターフェース
      • 「選択」ボタンを押すと、「VLANインターフェースの一覧」ダイアログが表示されます
      • 「VLANインターフェースの一覧」ダイアログでは、ポートのチェックボックスにチェックをいれて「確定」ボタンを押すことで、インターフェースを選択することができます
      • VLANインターフェースは 8 インターフェースまで選択可能です
    • HTTPサーバーにアクセス可能なクライアント
      • クライアントのアクセス制限方法を以下から選択します
        • すべて許可する
        • 条件を指定する
      • 条件を指定するを選択した場合、条件を最大 8 つまで指定できます
      • 条件として以下を指定します
        • 動作
          • アクセス制限する際の動作を以下から選択します
            • 許可
            • 拒否
        • 条件
          • アクセス制限する対象を以下から選択します
            • すべてのアドレス
            • IPアドレスを指定
        • IPアドレス
          • IPアドレスを指定を選択した場合はIPアドレスを指定します
          • IPアドレスとして以下を指定することができます
            • IPv4 アドレス
              • 例: 192.168.100.1
            • IPv4 ネットワークアドレス
              • 例: 192.168.100.0/24
            • IPv6 アドレス
              • 例: fe80::1234:5678
            • IPv6 ネットワークアドレス
              • 例: 2001:1234:5678:90ab::0/64
      • アイコンを押すことで設定フォームを追加することができます
      • 「削除」ボタンを押すことで設定フォームを削除することができます
    • 自動ログアウトまでの時間
      • 自動ログアウトまでの時間を指定します
      • Web GUIへ最後にアクセスしてから本項目で設定した時間が経過すると、自動的にログアウトします
      • 入力範囲は 1 分 - 49 日 17 時間 2 分 23 秒です
    • HTTPプロキシの使用
      • HTTPプロキシを使用するか否かを以下から選択します
        • 使用する
        • 使用しない
      • 使用するを選択した場合はタイムアウト時間を指定します
      • タイムアウト時間の入力範囲は 1 - 180 です

    4. TELNETを使用したアクセスページ

    TELNETサーバーの設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

     TELNETを使用したアクセス

    • TELNETサーバーの使用
      • TELNETサーバーを使用するか否かを以下から選択します
        • 使用する
        • 使用しない
      • 使用するを選択した場合はポート番号を指定します
      • ポート番号の入力範囲は 1 - 65535 です
    • TELNETサーバーにアクセス可能なインターフェース
      • 本項目の設定方法は、Web GUIへのアクセスページの項目「HTTPサーバーにアクセス可能なインターフェース」と同じです
    • TELNETサーバーにアクセス可能なクライアント
      • 本項目の設定方法は、Web GUIへのアクセスページの項目「HTTPサーバーにアクセス可能なクライアント」と同じです

    5. SSHを使用したアクセスページ

    SSHサーバーの設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    SSHサーバーのホスト鍵が未生成の状態で、SSHサーバーを使用する設定に変更する場合、ホスト鍵が自動生成されます。

     SSHを使用したアクセス

    • SSHサーバーの使用
      • SSHサーバーを使用するか否かを以下から選択します
        • 使用する
        • 使用しない
      • 使用するを選択した場合はポート番号を指定します
      • ポート番号の入力範囲は 1 - 65535 です
    • SSHサーバーにアクセス可能なインターフェース
      • 本項目の設定方法は、Web GUIへのアクセスページの項目「HTTPサーバーにアクセス可能なインターフェース」と同じです
    • SSHサーバーにアクセス可能なクライアント
      • 本項目の設定方法は、Web GUIへのアクセスページの項目「HTTPサーバーにアクセス可能なクライアント」と同じです
    • SSHサーバーからのクライアント生存確認
      • SSHサーバーからのクライアント生存確認を行うか否かを以下から選択します
        • 行う
        • 行わない
      • 行うを選択した場合は確認間隔と切断するまでの確認回数を指定します
      • 確認間隔の入力範囲は 1 - 2147483647 です
      • 確認回数の入力範囲は 1 - 2147483647 です

    6. TFTPを使用したアクセスページ

    TFTPサーバーの設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

     TFTPを使用したアクセス

    • TFTPサーバーの使用
      • TFTPサーバーを使用するか否かを以下から選択します
        • 使用する
        • 使用しない
      • 使用するを選択した場合はポート番号を指定します
      • ポート番号の入力範囲は 1 - 65535 です
    • TFTPサーバーにアクセス可能なインターフェース
      • 本項目の設定方法は、Web GUIへのアクセスページの項目「HTTPサーバーにアクセス可能なインターフェース」と同じです

    7. SNMP を使用したアクセスページ

    SNMP サーバーの設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

     SNMP を使用したアクセス

    • SNMP サーバーにアクセス可能なクライアント
      • SNMP サーバーにアクセス可能なクライアントを設定します
      • クライアントのコミュニティーには、定義済みのコミュニティーのみ選択できます
      • クライアントの IP アドレスを指定する場合、IPv4 アドレスまたは IPv6 アドレスを指定できます
      • アイコンを押すと、クライアントを追加できます
      • 「削除」ボタンを押すと、クライアントを削除できます
      • 最大 32 個のクライアントを設定できます
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 管理
    • 外部デバイス連携

    外部デバイス連携

    • microSD
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 管理
    • 外部デバイス連携
    • microSD

    microSD

    1. 概要

    microSDカードへの操作を行うページです。

    本製品にmicroSDカードを挿入するとmicroSDカードは自動的にマウントされます。

    本製品が起動している間にmicroSDカードを取り出す場合は、必ずmicroSDカードのアンマウントを行ってから取り出してください。

    スタック機能が有効な場合、メインスイッチに挿入されているmicroSDカードを操作することができます。

    2. トップページ

    microSDのトップページです。

    microSDカードのマウント状態が表示されます。また、microSDカードのマウント状態を切り替える手順を開始することができます。

     microSDカードのマウント状態切替

    • microSDカードのマウント状態が表示されます
    • 「進む」ボタンを押すと、microSDカードのマウント状態を切り替える手順を開始されます

    3. microSDカードのマウント状態切替ページ

    microSDカードのマウント状態を切り替えるページです。

    「実行」ボタンを押すと、microSDカードのマウント状態を切り替えます。

    microSDカードが既にマウントされている場合、microSDカードのアンマウントが実行され、microSDカードがマウントされていない場合、microSDカードのマウントが実行されます。

    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 管理
    • スケジュール実行

    スケジュール実行

    1. 概要

    スケジュール実行に関する設定を行うページです。

    本製品のスケジュール実行機能には、スケジュールテンプレートとスケジュールの 2 つの設定項目があります。

    スケジュールテンプレートの設定では、スケジュール実行で実行したい機能や操作対象、実行順といった、スケジュール実行時の処理の詳細を設定し、テンプレート化しておくことができます。

    スケジュールの設定では、スケジュール実行の実行タイミングや実行するテンプレートの選択を行うことができます。

    2. トップページ

    スケジュール実行のトップページです。

    スケジュールテンプレートの一覧

    • 現在登録されているスケジュールテンプレートの情報が表示されます
    • 表の項目の説明は以下のとおりです
      • テンプレート ID
        • 登録されているスケジュールテンプレートの ID が表示されます
      • 状態
        • スケジュールテンプレートの状態が表示されます
      • テンプレートの説明
        • スケジュールテンプレートの説明が表示されます
    • 「新規」ボタンを押すと、スケジュールテンプレートの新規登録を行うページが表示されます
    • 「設定」ボタンを押すと、選択したスケジュールテンプレートの設定変更を行うページが表示されます
    • 「削除」ボタンを押すと、チェックボックスにチェックを入れたすべてのスケジュールテンプレートが削除されます
    • スケジュールテンプレートは最大 10 個まで登録できます

    スケジュールの一覧

    • 現在登録されているスケジュールの情報が表示されます
    • 表の項目の説明は以下のとおりです
      • スケジュール ID
        • 登録されているスケジュール ID が表示されます
      • 実行タイミング
        • スケジュールの実行タイミングが表示されます
      • 実行するテンプレート
        • スケジュール実行時に実行されるテンプレートの情報が表示されます
    • 「新規」ボタンを押すと、スケジュールの新規登録を行うページが表示されます
    • 「設定」ボタンを押すと、選択したスケジュールの設定変更を行うページが表示されます
    • 「削除」ボタンを押すと、チェックボックスにチェックを入れたすべてのスケジュールが削除されます
    • スケジュールは最大 10 個まで登録できます

    3. スケジュールテンプレートの設定ページ

    スケジュールテンプレートの新規登録や、登録済みのスケジュールテンプレートの設定変更を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    スケジュールテンプレートの設定

    • テンプレート ID
      • 設定中のスケジュールテンプレートの ID が表示されます
      • 新規作成時、テンプレート ID には登録されていない最も若い番号が自動的に採番されます
    • テンプレートの説明
      • スケジュールテンプレートの説明文を設定します
      • ? を除いた半角英数記号を使って、64 文字以下で入力します
    • 状態
      • テンプレートの状態を以下の項目から選択します
        • 有効
          • テンプレートを有効にします
        • 無効
          • テンプレートを無効にします
          • スケジュール実行の際、テンプレートの内容は実行されません
    • スケジュール実行内容の読み込み先
      • スケジュール実行内容の読み込み先を以下の項目から選択します
        • 本体の CONFIG
          • スケジュール実行時に、本体の CONFIG に保存されたスケジュール実行内容を実行します
          • このページで設定を行うと、入力したスケジュール実行内容は本体の CONFIG に保存されます
        • SD カード内のスクリプトファイル
          • スケジュール実行時に、SD カード内のスクリプトファイルからスケジュール実行内容を読み込みます
          • 具体的な使い方は、 5. スクリプトファイルの使い方 を参照してください
    • スケジュール実行内容
      • スケジュール実行するコマンドを入力します
      • 改行で区切ることによって、複数のコマンドをまとめて入力することができます
      • コマンドの行数が 20 行以内となるように設定してください
      • スケジュール実行は常に特権 EXEC モード ( enable ) 状態から開始します
      • 禁止コマンドやコマンドの詳細は、コマンドリファレンスや ネットワーク機器製品情報ページ 、 ネットワーク機器技術情報ページ などの情報を参照してください
      • 「かんたん入力」ボタンを押すと、以下の機能に対応するコマンドをかんたんに入力できます
        • シャットダウンする
        • シャットダウンを解除する
        • TECHINFO を SD カードへ保存する
        • 設定を保存する

    4. スケジュールの設定ページ

    スケジュールの新規登録や、登録済みのスケジュールの設定変更を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    スケジュールの設定

    • スケジュール ID
      • 設定中のスケジュールの ID が表示されます
      • 新規作成時、スケジュール ID には登録されていない最も若い番号が自動的に採番されます
    • トリガーの種別
      • スケジュール実行を行うトリガーを以下の項目から選択します
        • 時刻
          • 実行タイミングで指定する時刻になったとき、スケジュール実行を行います
        • イベント
          • 実行タイミングで指定するイベントが発生したとき、スケジュール実行を行います
    • 実行タイミング
      • トリガーの種別 で 時刻 を選択した場合、スケジュール実行を行う時刻を選択します
        • かんたん入力
          • 典型的な周期パターンの中から、スケジュール実行タイミングを選択します
          • 周期
            • スケジュール実行の周期パターンを以下の項目から選択します
              • 毎日
              • 毎週
              • 毎月
              • 毎年
            • 「毎週」を選択した場合、スケジュール実行する曜日のチェックボックスにチェックを入れます
            • 「毎月」を選択した場合、スケジュール実行する日を「日」のボックスに入力します
            • 「毎年」を選択した場合、スケジュール実行する月を「月」のボックスに、スケジュール実行する日を「日」のボックスに入力します
            • 「月」と「日」のボックスには、半角数字で月日を入力します
            • カンマ区切りで複数の月日を指定することが可能です。(例: 10 と 20 を設定する場合「10,20」)
            • ハイフンを使用して範囲指定することが可能です。(例: 1,2,3 を設定する場合「1-3」)
            • 「月」と「日」のボックスにフォーカスを合わせるとマウスクリックで操作可能な入力フォームが表示されます
          • 時刻
            • 「時:分:秒」ボックスには、時刻を hh:mm:ss 形式で入力します
            • 「時:分:秒」ボックスにフォーカスを合わせるとマウスクリックで操作可能な入力フォームが表示されます
        • コマンド形式で入力
          • 「日付」および「時刻」をコマンド形式で入力します
          • かんたん入力よりも多彩な設定を行うことができます
          • 「日付」は、MONTH/DATE 形式で入力します
          • 「時刻」は、hh:mm:ss 形式で入力します
          • コマンド形式の詳細は、コマンドリファレンスや ネットワーク機器製品情報ページ 、 ネットワーク機器技術情報ページ などの情報を参照してください
      • トリガーの種別 で イベント を選択した場合、スケジュール実行を行うきっかけとなるイベントを選択します
        • 機器が起動したとき
          • 機器が起動したとき、スケジュール実行を行います
        • SD カードがアタッチされたとき
          • SD カードがアタッチされたとき、スケジュール実行を行います
    • 実行するテンプレート
      • スケジュール実行で実行するテンプレートを選択します

    5. スクリプトファイルの使い方

    スケジュールテンプレートの設定にて、スケジュール実行内容の読み込み先として SD カード内のスクリプトファイルを選択した場合、スケジュール実行時にスクリプトファイルの内容が実行されます。

    スクリプトファイルを使う場合は事前に、指定されたパス「/(機種名)/schedule/script.txt」にスクリプトファイルが保存されている SD カードを機器へ挿入しておく必要があります。

    スクリプトファイルには、最大 100 行までコマンドを入力できます。101 行目以降のコマンドは、スケジュール実行時に実行されません。


    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 管理
    • SNMP

    SNMP

    • MIB
    • コミュニティー
    • SNMPv3 ユーザー
    • SNMP トラップ
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 管理
    • SNMP
    • MIB

    MIB

    1. 概要

    MIB に関する設定を行うページです。

    2. トップページ

    MIB のトップページです。

    管理情報の設定

    • 管理情報の設定内容が表示されます
    • 「設定」ボタンを押すと、設定を変更するページが表示されます

    3. 管理情報の設定ページ

    管理情報の設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    管理情報の設定

    • 管理者情報(sysContact)
      • 管理者情報(sysContact)の文字列を設定します
      • ここで入力した文字列は、MIB 変数 sysContact に保存されます
      • 入力可能文字は ? を除いた半角英数記号です
      • 入力可能文字数は 255 文字です
    • 設置場所情報(sysLocation)
      • 設置場所情報(sysLocation)の文字列を設定します
      • ここで入力した文字列は、MIB 変数 sysLocation に保存されます
      • 入力可能文字は ? を除いた半角英数記号です
      • 入力可能文字数は 255 文字です

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 管理
    • SNMP
    • コミュニティー

    コミュニティー

    1. 概要

    SNMP のコミュニティーに関する設定を行うページです。

    2. トップページ

    コミュニティーのトップページです。

    コミュニティーの一覧

    • 現在登録されているコミュニティーの情報が表示されます
    • 表の項目の説明は以下のとおりです
      • コミュニティー名
        • 登録されているコミュニティー名が表示されます
      • アクセスモード
        • コミュニティーに対して設定されているアクセスモードが表示されます
    • 「新規」ボタンを押すと、コミュニティーの新規登録を行うページが表示されます
    • 「設定」ボタンを押すと、選択したコミュニティーの設定変更を行うページが表示されます
    • 「削除」ボタンを押すと、チェックボックスにチェックを入れたコミュニティーが削除されます
      • 削除ダイアログの「関連する設定から適用を解除する」にチェックを入れると、コミュニティーの削除に伴い以下の設定が変更されます
        • 削除されるコミュニティーを指定していたトラップ送信先の設定が削除されます
        • 削除されるコミュニティーを指定していた SNMP サーバーにアクセス可能なクライアントの設定が削除されます
    • コミュニティーは最大 16 個まで登録できます

    3. コミュニティーの設定ページ

    SNMP のコミュニティーに関する設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    コミュニティーの設定

    • コミュニティー名
      • コミュニティー名を設定します
      • 入力可能文字は ? を除いた半角英数記号です
      • 入力可能文字数は 32 文字です
    • コミュニティーに関連する設定をあわせて変更する
      • コミュニティーの設定変更にあわせて、以下の設定を変更します
        • トラップ送信先の設定で使用している変更前のコミュニティー名を変更後のコミュニティー名に変更します
        • SNMP サーバーにアクセス可能なクライアントの設定で使用している変更前のコミュニティー名を変更後のコミュニティー名に変更します
      • 本チェックボックスは設定変更時だけ表示されます
      • チェックボックスにチェックを入れると、入力内容の確認ページに「詳細の表示」ボタンが表示されます
      • 「詳細の表示」ボタンを押すと、ダイアログが開き、以下の内容が表示されます
        • コミュニティー名の変更が適用されるトラップ送信先の設定
    • アクセスモード
      • コミュニティーのアクセスモードを以下の項目から選択します
        • ReadOnly
          • MIB への読み出しのみ許可します
        • ReadWrite
          • MIB への読み書きを許可します

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 管理
    • SNMP
    • SNMPv3 ユーザー

    SNMPv3 ユーザー

    1. 概要

    SNMPv3 ユーザーに関する設定を行うページです。

    2. トップページ

    SNMPv3 ユーザーのトップページです。

    MIB ビューの一覧

    • 登録済みの MIB ビューの一覧が表示されます
    • 表の項目の説明は以下のとおりです
      • ビュー名
        • 登録されている MIB ビューの名前が表示されます
    • 「新規」ボタンを押すと、MIB ビューの新規登録を行うページが表示されます
    • 「設定」ボタンを押すと、選択した MIB ビューの設定変更を行うページが表示されます
    • 「削除」ボタンを押すと、チェックボックスにチェックを入れた MIB ビューが削除されます
      • 削除ダイアログの「関連する設定から適用を解除する」にチェックを入れると、MIB ビューの削除に伴い以下の設定が変更されます
        • グループの設定から削除対象の MIB ビューの適用が解除されます。読み出し可能な MIB ビューと書き込み可能な MIB ビューの両方がなくなったグループの設定は削除されます
        • 削除されるグループに所属していたユーザーの設定が削除されます
        • 削除されるユーザーを指定していたトラップ送信先の設定が削除されます
    • MIB ビューは最大 16 個まで登録できます

    グループの一覧

    • 登録済みのグループの一覧が表示されます
    • 表の項目の説明は以下のとおりです
      • グループ名
        • 登録されているグループの名前が表示されます
      • 読み出し可能な MIB ビュー
        • 本グループに所属するユーザーが読み出し可能な MIB ビューが表示されます
      • 書き込み可能な MIB ビュー
        • 本グループに所属するユーザーが書き込み可能な MIB ビューが表示されます
      • セキュリティーレベル
        • 本グループに所属するユーザーに求められるセキュリティーレベルが表示されます
    • 「新規」ボタンを押すと、グループの新規登録を行うページが表示されます
    • 「設定」ボタンを押すと、選択したグループの設定変更を行うページが表示されます
    • 「削除」ボタンを押すと、チェックボックスにチェックを入れたグループが削除されます
      • 削除ダイアログの「関連する設定から適用を解除する」にチェックを入れると、グループの削除に伴い以下の設定が変更されます
        • 削除されるグループに所属していたユーザーの設定が削除されます
        • 削除されるユーザーを指定していたトラップ送信先の設定が削除されます
    • グループは最大 16 個まで登録できます

    ユーザーの一覧

    • 登録済みのユーザーの一覧が表示されます
    • 表の項目の説明は以下のとおりです
      • ユーザー名
        • 登録されているユーザーの名前が表示されます
      • 所属グループ
        • 本ユーザーが所属しているグループの名前が表示されます
      • 認証アルゴリズム
        • 本ユーザーの通信で使用する認証アルゴリズムが表示されます
      • 暗号化アルゴリズム
        • 本ユーザーの通信で使用する暗号化アルゴリズムが表示されます
    • 「新規」ボタンを押すと、ユーザーの新規登録を行うページが表示されます
    • 「設定」ボタンを押すと、選択したユーザーの設定変更を行うページが表示されます
    • 「削除」ボタンを押すと、チェックボックスにチェックを入れたユーザーが削除されます
      • 削除ダイアログの「関連する設定から適用を解除する」にチェックを入れると、ユーザーの削除に伴い以下の設定が変更されます
        • 削除されるユーザーを指定していたトラップ送信先の設定が削除されます
    • ユーザーは最大 16 個まで登録できます

    3. MIB ビューの設定ページ

    SNMP の MIB ビューに関する設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    MIB ビューの設定

    • ビュー名
      • MIB ビューの名前を設定します
      • 入力可能文字は ? を除いた半角英数記号です
      • 入力可能文字数は 32 文字です
    • ビューに関連する設定をあわせて変更する
      • MIB ビューの設定変更にあわせて、以下の設定を変更します
        • グループの設定で使用している変更前の MIB ビュー名を変更後の MIB ビュー名に変更します
      • 本チェックボックスは設定変更時だけ表示されます
      • チェックボックスにチェックを入れると、入力内容の確認ページに「詳細の表示」ボタンが表示されます
      • 「詳細の表示」ボタンを押すと、ダイアログが開き、以下の内容が表示されます
        • MIB ビュー名の変更が適用されるグループの設定
    • エントリー
      • アクセスを許可する MIB オブジェクトを設定します
      • MIB オブジェクト ID
        • MIB のオブジェクト ID を指定します
        • 入力可能文字は半角数字およびドット ( . ) です
        • 入力可能文字数は 64 文字です
      • タイプ
        • 指定の MIB オブジェクト ID へアクセスを許可する場合は「管理対象にする (include)」、許可しない場合は「管理対象から除外する (exclude)」を選択します
      • アイコンを押すと、エントリーを追加できます
      • 「削除」ボタンを押すと、エントリーを削除できます
      • 最大 8 個のエントリーを設定できます
      • 最低 1 個のエントリーが必要です

    4. グループの設定ページ

    SNMP のグループに関する設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    グループの設定

    • グループ名
      • グループの名前を設定します
      • 入力可能文字は ? を除いた半角英数記号です
      • 入力可能文字数は 32 文字です
    • グループに関連する設定をあわせて変更する
      • グループの設定変更にあわせて、以下の設定を変更します
        • ユーザーの設定で使用している変更前のグループ名を変更後のグループ名に変更します
      • 本チェックボックスは設定変更時だけ表示されます
      • チェックボックスにチェックを入れると、入力内容の確認ページに「詳細の表示」ボタンが表示されます
      • 「詳細の表示」ボタンを押すと、ダイアログが開き、以下の内容が表示されます
        • グループ名の変更が適用されるグループの設定
    • 読み出し可能な MIB ビュー
      • 本グループに所属するユーザーが読み出し可能な MIB ビューを選択します
      • 「選択」ボタンを押した後、「MIB ビューの選択」ダイアログより MIB ビューを選択します
    • 書き込み可能な MIB ビュー
      • 本グループに所属するユーザーが書き込み可能な MIB ビューを選択します
      • 「選択」ボタンを押した後、「MIB ビューの選択」ダイアログより MIB ビューを選択します
    • セキュリティーレベル
      • 本グループに所属するユーザーに求められるセキュリティーレベルを設定します
      • 認証を行わずに、暗号化だけを行うことはできません
      • ユーザーの設定がグループのセキュリティーレベルを満たさない場合、MIB アクセスのユーザー認証に失敗します

    5. ユーザーの設定ページ

    SNMP のユーザーに関する設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    ユーザーの設定

    • ユーザー名
      • ユーザーの名前を設定します
      • 入力可能文字は ? を除いた半角英数記号です
      • 入力可能文字数は 32 文字です
    • ユーザーに関連する設定をあわせて変更する
      • ユーザーの設定変更にあわせて、以下の設定を変更します
        • トラップ送信先の設定で使用している変更前のユーザー名を変更後のユーザー名に変更します
        • トラップ送信先の設定のセキュリティーレベルを本ユーザーの設定にあわせて変更します
      • 本チェックボックスは設定変更時だけ表示されます
      • チェックボックスにチェックを入れると、入力内容の確認ページに「詳細の表示」ボタンが表示されます
      • 「詳細の表示」ボタンを押すと、ダイアログが開き、以下の内容が表示されます
        • グループユーザー名の変更が適用されるトラップ送信先の設定
        • セキュリティーレベルの変更が適用されるトラップ送信先の設定
    • 所属グループ
      • 本ユーザーが所属するグループを選択します
      • 「選択」ボタンを押した後、「グループの選択」ダイアログより所属グループを選択します
    • 認証アルゴリズム
      • 本ユーザーの通信で使用する認証アルゴリズムを選択します
    • 認証パスワード
      • ? を除く半角英数記号を使って、8 文字以上 32 文字以下で入力します
      • 認証アルゴリズムが「なし」の場合は設定できません
    • 暗号化アルゴリズム
      • 本ユーザーの通信で使用する暗号化アルゴリズムを選択します
      • 認証アルゴリズムが「なし」の場合は設定できません
    • 暗号化パスワード
      • ? を除く半角英数記号を使って、8 文字以上 32 文字以下で入力します
      • 認証アルゴリズムまたは暗号化アルゴリズムが「なし」の場合は設定できません

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 管理
    • SNMP
    • SNMP トラップ

    SNMP トラップ

    1. 概要

    SNMP トラップ に関する設定を行うページです。

    2. トップページ

    SNMP トラップのトップページです。

    トラップ種別の設定

    • トラップ種別の設定内容が表示されます
    • 「設定」ボタンを押すと、設定を変更するページが表示されます

    トラップ送信先の一覧

    • 現在登録されているトラップ送信先の情報が表示されます
    • 表の項目の説明は以下のとおりです
      • 送信先アドレス
        • 登録されているトラップ送信先アドレスが表示されます
      • バージョン
        • トラップで使用される SNMP バージョンが表示されます
      • コミュニティー / ユーザー
        • トラップで使用される SNMP コミュニティー名もしくはユーザー名が表示されます
      • メッセージタイプ
        • トラップで使用される SNMP メッセージの種別が表示されます
      • セキュリティーレベル
        • トラップを送信するユーザーに求められるセキュリティーレベルが表示されます
    • 「新規」ボタンを押すと、トラップ送信先の新規登録を行うページが表示されます
    • 「設定」ボタンを押すと、選択したトラップ送信先の設定変更を行うページが表示されます
    • 「削除」ボタンを押すと、チェックボックスにチェックを入れたすべてのトラップ送信先が削除されます
    • トラップ送信先は最大 8 個まで登録できます

    3. トラップ種別の設定ページ

    トラップ種別の設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    トラップ種別の設定

    • トラップ種別
      • SNMP エージェントが送信するトラップ種別を以下から選択します。
        • 電源 OFF 状態からの起動
          • 電源 OFF/ON、ファームウェア更新によって本機器が起動された場合にトラップを送信します
        • 電源 OFF を伴わない再起動
          • reload コマンドにより本機器が再起動した場合にトラップを送信します
        • ポートのリンクダウン
          • ポートのリンクダウンが発生した場合にトラップを送信します
        • ポートのリンクアップ
          • ポートのリンクアップが発生した場合にトラップを送信します
        • 認証の失敗
          • 登録されていないコミュニティー宛もしくはユーザー宛の SNMP メッセージを受信した場合にトラップを送信します
        • L2MS エージェントの検出 / 喪失
          • L2MS エージェントが検出されたか、消失した場合にトラップを送信します
        • ErrorDisable の検出 / 解除
          • ErrorDisable を検出もしくは解除した場合にトラップを送信します
        • RMON イベント
          • RMON イベントが実行された場合にトラップを送信します
        • 端末監視状態の変化
          • 端末監視機能にて、端末の状態の変化を検知した場合にトラップを送信します
        • スパニングツリーのルート検出 / トポロジー変更
          • 新しいルートブリッジを検出した場合や、トポロジーの変更を検知した場合にトラップを送信します
        • ループの検出 / 解消
          • ループが検出されたときか、ループが解消されたときにトラップを送信します

    4. トラップ送信先の設定ページ

    トラップ送信先の新規登録や、登録済みのトラップ送信先の設定変更を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    トラップ送信先の設定

    • 送信先アドレス
      • トラップの送信先アドレスを設定します
      • 送信先アドレスには、IPv4 アドレス、IPv6 アドレスのどちらかを指定できます
      • IPv6 リンクローカルアドレスの場合、送出インターフェースも指定する必要があります (fe80::X%vlanN の形式)
    • バージョン
      • トラップで使用するSNMPバージョンを選択します
        • SNMPv1
          • SNMP version 1 を使用してトラップを送信します
        • SNMPv2c
          • SNMP version 2c を使用してトラップを送信します
        • SNMPv3
          • SNMP version 3 を使用してトラップを送信します
    • コミュニティー / ユーザー
      • トラップで使用するコミュニティー名もしくはユーザー名を設定します
      • 「選択」ボタンを押すと、バージョンに応じて「コミュニティーの選択」もしくは「ユーザーの選択」ダイアログが表示されます
      • 「コミュニティーの選択」「ユーザーの選択」ダイアログには、定義済みのコミュニティー一覧およびユーザー一覧が表示されます
      • 「コミュニティーの選択」「ユーザーの選択」ダイアログでは、「選択」ボタンを押すことで、トラップ送信先へのトラップで使用するコミュニティーもしくはユーザーを選択することができます
    • メッセージタイプ
      • トラップで使用する SNMP メッセージタイプを選択します
        • Trap を使用する
          • 送信先に受信確認応答を要求しないメッセージタイプです
        • Inform Request を使用する
          • 送信先に受信確認応答を要求するメッセージタイプです
      • バージョンで SNMPv1 が選択されている場合、メッセージタイプの選択はできません
      • SNMPv1 では、メッセージタイプとして常に Trap が使用されます
    • セキュリティーレベル
      • 本機がトラップを送信するために、ユーザーの設定に求められるセキュリティーレベルを設定します
      • 認証を行わずに、暗号化だけを行うことはできません
      • ユーザーの設定がトラップ送信先の設定のセキュリティーレベルを満たさない場合、トラップの送信に失敗します

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 管理
    • LLDP

    LLDP

    1. 概要

    LLDP の設定および、LLDP で取得した隣接機器情報の閲覧を行うページです。

    ※ LLDP (Link Layer Discovery Protocol) は、隣接機器の情報を収集するためのプロトコルです。本機では以下の動作をサポートしています。

    • 本機の情報を隣接機器へ定期配信
    • 隣接機器情報の受信
    • 受信した隣接機器情報の表示

    2. トップページ

    LLDP のトップページです。

    隣接機器情報の一覧

    • 「進む」ボタンを押すと、LLDP で取得した隣接機器情報の閲覧を行うページが表示されます
    • LLDP が無効になっている場合、「進む」ボタンを押すことはできません

    システムの設定

    • システムにおける LLDP の設定内容が表示されます
    • 表の項目の説明は以下のとおりです
      • LLDP
        • システム全体で LLDP が有効か否かが表示されます
      • LLDP による自動設定機能
        • LLDP による自動設定機能の現在の設定が表示されます
      • システム名
        • LLDP で通知するシステムの名称が表示されます
      • システムの説明
        • LLDP で通知するシステムの説明文が表示されます
    • 「設定」ボタンを押すと、システムの設定を行うページが表示されます

    インターフェースの設定

    • インターフェースにおける LLDP の設定内容が表示されます
    • 表の項目の説明は以下のとおりです
      • ポート
        • インターフェース名が表示されます
      • LLDP フレームの送受信
        • 対象のインターフェースの LLDP フレームの送受信モードが表示されます
    • 「設定」ボタンを押すと、選択したインターフェースの設定変更を行うページが表示されます
    • 「一括設定」ボタンを押すと、チェックボックスにチェックを入れたすべてのインターフェースに対して設定を行うことができます
    • 「初期設定に戻す」ボタンを押すと、チェックボックスにチェックを入れたすべてのインターフェースに対する設定が初期化されます

    3. 隣接機器情報の一覧ページ

    LLDP で取得した隣接機器情報の一覧を表示するページです。

    隣接機器情報を受信したポートと、隣接機器情報の一部が表示されます。

    隣接機器情報の一覧

    • LLDP で取得した隣接機器情報の一覧が表示されます
    • 隣接機器情報は最大 1000 件まで表示されます
    • 「詳細」ボタンを押すと、選択した隣接機器情報の詳細の閲覧を行うページが表示されます
    • 「検索」ボックスから、隣接機器情報の検索ができます
      • を押すと検索が実行されます
      • を押すと検索がクリアされます
      • 検索キーワードには、下表の正規表現を用いることができます
      • キーワードの大文字、小文字は区別されません
        文法説明
        AA という文字
        ABCABC という文字列
        [ABC]A、B、C のいずれか 1 文字
        [A-C]A 〜 C までのいずれか 1 文字
        [^ABC]A、B、C のいずれでもない任意の 1 文字
        .任意の 1 文字
        A+1 文字以上の A
        A*0 文字以上の A
        A?0 文字または 1 文字の A
        ^AA で始まる文字列
        A$A で終わる文字列
        ABC|DEF|GHIABC または DEF または GHI
        A{2}2 個の A ( AA )
        A{2,}2 個以上の A ( AA、AAA、AAAA、... )
        A{2,3}2 個〜 3 個の A ( AA、AAA )
        ¥bスペースなどの単語の区切り
        ¥B\b 以外の文字
        ¥d任意の数値 ( [0-9] と同じ )
        ¥D数値以外の文字 ( [^0-9] と同じ )
        ¥s1 文字の区切り文字
        ¥S\s 以外の 1 文字
        ¥wアンダースコアを含む英数文字 ( [A-Za-z0-9_] と同じ )
        ¥W\w 以外の文字
      • を押すと、最新の情報に更新されます
      • 「表示件数」セレクトメニューを押すと、一度に表示する件数を選択できます
      • 隣接機器情報の数が表示件数を超えた場合、 を押すと表示する隣接機器情報の範囲を変更できます
      • ソートスイッチを押すと、各項目でソートすることができます
        • 初期状態では受信ポート昇順にソートされています
        • 再度ソートスイッチを押すと、昇順/降順が切り替わります
        • 「受信ポート」についてはポート番号順にソートが行われます
        • その他の項目については文字列順 ( 辞書順 ) にソートが行われます

    4. 隣接機器情報の詳細ページ

    隣接機器情報の詳細を表示するページです。

    隣接機器情報の詳細

    • 取得した隣接機器情報の各項目に対応する内容が表示されます
    • 取得した隣接機器情報の項目に対応する情報が含まれていない場合、「-」が表示されます
    • 表示内容についての詳細は、ネットワーク機器技術情報ページ を参照してください

    5. システムの設定ページ

    システムにおける LLDP の設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    システムの設定

    • LLDP
      • システム全体の LLDP の動作について、有効/無効を選択します
    • LLDP による自動設定機能
      • LLDP による自動設定機能について、有効/無効を選択します
    • システム名
      • LLDP で通知するシステムの名称を設定します
      • ? を除いた半角英数記号を使って、255 文字以下で入力します
    • システムの説明
      • LLDP で通知するシステムの説明文を設定します
      • ? を除いた半角英数記号を使って、255 文字以下で入力します

    6. インターフェースの設定ページ

    システムにおける LLDP の設定を行うページです。

    「高度な設定」ボタンを押すことで詳細な設定項目についても設定を変更できます。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    インターフェースの設定

    • ポート
      • システム全体の LLDP の動作について、有効/無効を選択します
    • LLDP フレームの送受信
      • LLDP フレームの送受信の動作を以下の項目から選択します
        • 有効
          • LLDP フレームの送受信を有効にします
          • 有効にする方向を以下の項目から選択します
            • 送信 & 受信
            • 送信のみ
            • 受信のみ
        • 無効
          • LLDP フレームの送受信を無効にします
    • 送信するオプション TLV
      • LLDP で送信する情報を、以下の項目から選択します
        • 基本管理 TLV
          • システム名や保有する機能など、システムに関する管理情報を送信します
        • IEEE 802.1 TLV
          • 該当ポートの VLAN やリンクアグリゲーションなどの情報を送信します
        • IEEE 802.3 TLV
          • 該当ポートのオートネゴシエーションや PoE の情報などを送信します
        • LLDP-MED TLV
          • ネットワークポリシーや拡張した PoE の情報などを送信します
    • LLDP フレームの送信間隔
      • LLDP フレームの送信間隔を秒単位で指定します
      • LLDP フレームの送信間隔の入力範囲は 5 - 3600 です
    • LLDP で送信する機器情報の保持時間 (TTL)
      • 保持時間 (TTL) を決定するための保持乗数を指定します
      • 保持乗数の入力範囲は 1 - 100 です
      • 保持時間 (TTL) の上限値は 65535 です
    • 高速送信期間の設定
      • 高速送信期間における LLDP フレームの送信間隔と送信個数を指定します
      • 送信間隔の入力範囲は 1 - 3600 です
      • 送信個数の入力範囲は 1 - 8 です
    • LLDP フレーム送信停止から再初期化までの時間
      • 該当ポートの LLDP が無効にされてから、そのポートで LLDP を再度有効にできるまでの待機時間を指定します
      • LLDP フレーム送信停止から再初期化までの時間の入力範囲は 1 - 8 です
    • LLDP で送信する管理アドレスの種類
      • 管理アドレスの種類を以下の項目から選択します
        • IP アドレス
        • MAC アドレス
    • 管理する機器の最大数
      • 管理する機器の最大数を指定します
      • 管理する機器の最大数の入力範囲は 1 - 1000 です

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 管理
    • メール通知

    メール通知

    1. 概要

    メール通知に関する設定を行うページです。メール通知を設定すると、指定した条件を満たしたときに、設定した宛先に対してメールが自動通知されます。

    はじめに、「登録されているメールサーバーの一覧」の「新規」ボタンから、宛先のメールサーバーを登録してください。登録後に、「メール通知の設定一覧」の「新規」ボタンから、メール通知の設定を行ってください。

    2. トップページ

    メール通知のトップページです。

    登録されているメールサーバーの一覧

    • 現在登録されているメールサーバー ( SMTPサーバー ) の情報が表示されます。
    • 一覧表の上にある「新規」ボタンから、設定を追加できます。
    • 設定を変更したい場合は、表の右側の「設定」ボタンを押してください。設定変更を行うページが表示され、設定変更できます。
    • 設定を削除したい場合は、削除したい設定を選択し、一覧表の上にある「削除」ボタンを押してください。確認ダイアログが開き、「削除」ボタンを押すと、設定を削除できます。
    • メールサーバーは最大 10 個まで登録できます。

    メール通知の設定一覧

    • 現在設定されているメール通知の設定が表示されます。
    • 一覧表の上にある「新規」ボタンから、設定を追加できます。
    • 設定を変更したい場合は、表の右側の「設定」ボタンを押してください。設定変更を行うページが表示され、設定変更できます。
    • 設定を削除したい場合は、削除したい設定を選択し、一覧表の上にある「削除」ボタンを押してください。確認ダイアログが開き、「削除」ボタンを押すと、設定を削除できます。
    • メール送信テストを行う場合は、項目「送信テスト」にある「進む」ボタンを押してください。確認ダイアログが開き、「実行」ボタンを押すとメール送信テストが実行されます。

    3. メールサーバーの設定ページ

    宛先のメールサーバー ( SMTPサーバー ) の設定を行うページです。設定した項目を確認後、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

    登録されているメールサーバーの一覧

    • 識別番号
      • メールサーバーの設定の識別番号です。自動的に割り当てられます。
    • アカウント識別名
      • メールサーバーのアカウント識別名を設定します。識別しやすい名前を設定しておくと便利です。
      • 半角64文字以内で設定してください。
      • 省略可能です。
    • SMTPサーバーアドレス
      • メールを送信するときに使用するSMTPサーバーのIPアドレス、またはドメイン名を入力してください。
      • 半角 64 文字以内で設定してください。
    • SMTPサーバーのポート番号
      • SMTPサーバーのポート番号を入力してください。
      • 「サブミッションポート ( 587 番ポート )」をチェックすると、サブミッションポートである587 番ポートが設定されます。
    • SMTPの暗号化
      • メールを送信するときに、SMTPをSSLで暗号化するか否かを決める設定です。
      • 「暗号化しない」を選択すると、メール送信にSMTPを使用します。
      • 「SSLで暗号化する ( over SSL )」を選択すると、メール送信にSMTPS (SMTP over SSL)を使用し、SMTPをSSLで暗号化します。
        • 「SMTPサーバーのポート番号」に、465を設定することを推奨します。
      • 「SSLで暗号化する ( STARTTLS )」を選択すると、メール送信にSMTPS (STARTTLS)を使用し、SMTPをSSLで暗号化します。
      • STARTTLSの場合、SMTPサーバーがSSLでの暗号化に対応していた場合に限り、通信が暗号化されます。
      • SMTPサーバーアドレスとしてIPv6アドレスを指定する場合は、SSLによる暗号化は利用できません。
    • SMTP認証
      • SMTPサーバーと認証を行うか否かをセレクトボックスから選択してください。
      • 認証を行う場合、以下の設定を入力してください。
        • ユーザー名
          • SMTPサーバーへ認証する場合に使用するユーザー名を決める設定です。
          • 半角64文字以内で設定してください。
        • パスワード
          • SMTPサーバーへ認証する場合に使用するパスワードを決める設定です。
          • 半角64文字以内で設定してください。

    4. メール通知の設定ページ

    メール通知の設定を行うページです。メール通知の送信元、宛先アドレスなどを設定できます。設定した項目を確認後、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

    メール通知の設定

    • 識別番号
      • メール通知の設定の識別番号です。自動的に割り当てられます。
    • 送信元 (From)
      • 送信するメールの送信元のメールアドレスを設定します。
      • SMTPサーバー:

        • メールを送信するときに使用するSMTPサーバーを選択してください。

        メールアドレス:

        • 送信するメールの送信元のメールアドレスを入力してください。
        • 半角 256 文字以内で設定してください。ただし、アンダーバー ( _ ) , ハイフン ( - ) , ドット ( . ) , アットマーク ( @ ) 以外の記号は使用できません。
    • 宛先 (To)
      • 送信するメールの宛先のメールアドレスを入力してください。
      • 最大 4 件まで登録でき、登録したすべてのメールアドレスにメールを送信します。
      • 半角 256 文字以内で設定してください。ただし、アンダーバー ( _ ) , ハイフン ( - ) , ドット ( . ) , アットマーク ( @ ) 以外の記号は使用できません。
      • 本設定は、RADIUS サーバーのメール送信機能には影響しません。
    • 件名
      • 送信するメールの件名を設定します。
      • 半角 128 文字以内で設定してください。
      • 「既定の件名を使う」を選択した場合は、件名は既定の件名となります。
      • 本設定は、RADIUS サーバーのメール送信機能には影響しません。
    • 通知内容
      • 通知する内容を以下から選択します。
        • LANマップの異常検知
          • 本機がL2MSマネージャーとして動作している場合に限り、通知されます。
          • 通知されるLANマップのイベントを以下から選択します。
            • 本体異常
            • ループ検出
            • SFP受光レベル異常
            • 送信キュー監視
            • PoE給電
            • スナップショット
            • L2MSマネージャーの重複
        • 端末監視の状態通知
          • 端末監視機能で監視している端末の状態変化が通知されます。
        • スタック機能の異常検知
          • スタック機能の障害情報が通知されます。
      • 本設定は、RADIUS サーバーのメール送信機能には影響しません。
    • メール送信待機時間
      • 通知イベントが発生してから、メール送信を待機する時間を設定します。
      • 待機中に他の通知イベントが発生した場合、それらの通知内容も一通のメールにまとめて送信されます。
      • 本設定は、RADIUS サーバーのメール送信機能には影響しません。
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 管理
    • 端末監視

    端末監視

    1. 概要

    端末監視の設定を行うページです。

    監視対象と監視方法を指定することで、端末の通信状態を監視することができます。

    また、端末の状態変化が発生した際に実行するアクションを指定しておくことができます。

    端末監視の設定はWeb GUIからのみ行うことができます。

    端末監視の設定内容はCONFIGファイルに表示されませんが、CONFIGファイルに対する操作 ( erase startup-configなど ) を行なうと端末監視の設定に対しても同様の操作が行われます。

    LLDPによる自動設定機能が有効の場合、本機に接続されたヤマハ無線APを自動的にLLDPで監視します。

    2. トップページ

    端末監視のトップページです。

    監視端末の一覧

    • 監視端末の状態と設定が表示されます
    • 表の項目の説明は以下のとおりです
      • チェックボックス
        • 監視端末の設定を削除する際にチェックを入れます
      • 状態
        • 監視端末の状態として以下のいずれかが表示されます
          • IDLE
          • UP
          • DOWN
        • 上記状態の判定条件は、4. 監視端末の状態の判定条件を参照してください
      • 監視対象
        • 監視対象の情報が表示されます
        • 監視種別がPingの場合は、監視端末のIPアドレスが表示されます
        • 監視種別がPing以外の場合は、インターフェース番号が表示されます
      • 機器名
        • 監視端末の機器名が表示されます
      • 監視種別
        • 監視端末の監視種別として以下のいずれかが表示されます
          • Ping
          • フレーム受信量
          • LLDP
    • 「新規」ボタンを押すと、監視端末の新規設定を行うページが表示されます
    • 「設定」ボタンを押すと、選択した監視端末の設定変更を⾏うページが表示されます
    • 「更新」ボタンを押すと、表の内容が更新されます
    • 「削除」ボタンを押すと、チェックボックスにチェックを入れたすべての監視端末の設定が削除されます
    • 監視端末は最大で 256 個まで設定することができます
      • この内、Pingによる監視は最大で 64 個まで設定することができます

    3. 監視端末の設定ページ

    監視端末の設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    監視端末の設定

    • 機器名
      • 機器名を指定します
      • 入力可能文字は ? を除いた半角英数記号です
      • 入力可能文字数は 80 文字です
    • 監視種別
      • 監視する方法を以下から選択します
        • Pingによる疎通監視
        • フレーム受信量監視
        • LLDP受信間隔監視
      • 本項目は設定変更時には変更できません
    • Ping送信先IPアドレス
      • Pingを送信するIPアドレスを指定します
      • 本項目は項目「監視種別」にてPingによる疎通監視を選択した場合に限り表示されます
    • 応答待ち時間
      • Pingの応答に失敗したと判断するまでの時間を指定します
      • 入力範囲は 1 - 60 です
      • 本項目は項目「監視種別」にてPingによる疎通監視を選択した場合に限り表示されます
    • ダウン検出までの失敗回数
      • 監視端末がダウンしたと判定するまでのPing応答失敗回数を指定します
      • 入力範囲は 1 - 100 です
      • 本項目は項目「監視種別」にてPingによる疎通監視を選択した場合に限り表示されます
    • ポート
      • フレームの監視を行うポートを指定します
      • 入力形式はportX.YYです
      • 本項目は項目「監視種別」にて フレーム受信量監視 または LLDP 受信間隔監視を選択した場合に限り表示されます
    • 監視開始帯域値
      • フレーム受信量監視を開始する帯域値を指定します
      • 入力範囲は 1 - 1000000000 です
      • 本項目は項目「監視種別」にてフレーム受信量監視を選択した場合に限り表示されます
    • ダウン検出帯域値
      • 監視端末がダウンと判定する帯域値を指定します
      • 入力範囲は 0 - 999999999 です
      • 本項目で指定する値は項目「監視開始帯域値」より小さい値である必要があります
      • 本項目は項目「監視種別」にてフレーム受信量監視を選択した場合に限り表示されます
    • 状態変化を検出した時の動作
      • SNMP Trapの送信
        • 状態変化を検出した際、SNMPマネージャーにTrapを通知します
      • メール通知
        • 状態変化を検出した際、メールを送信します
        • メールが送信されるようにするには、メールサーバーや宛先などの設定を行う必要があります
        • 更に、「メール通知の設定」で「通知内容」として端末監視の状態通知を選択しておく必要があります
        • メールサーバーやメールテンプレートの設定はメール通知ページで行います

    4. 監視端末の状態の判定条件

    監視端末の状態が変化するときの条件について説明します。

    • Pingによる監視
      • 本機から発信したPingパケットが、設定した応答待ち時間が経過しても返ってこなかった場合を失敗 1 回としてカウントし、その失敗回数によって状態を判定します
      • 状態変化の条件は以下になります
        • IDLE状態
          • 監視端末の設定後、初回の状態判定が完了していない
        • UP状態
          • 設定したダウン検出までの失敗回数分、連続してPing送信が失敗していない
        • DOWN状態
          • 設定したダウン検出までの失敗回数分、連続してPing送信が失敗している
    • フレーム受信量による監視
      • 監視対象ポートのフレーム受信量を測定して状態を判定します
      • 状態変化の条件は以下になります
        • IDLE状態
          • 監視端末の設定後、監視対象ポートのフレーム受信量が一度も設定した監視開始帯域を超えていない
        • UP状態
          • 監視対象ポートのフレーム受信量が設定した 監視開始帯域 を超えた後、ダウン検出帯域値を下回っていない
          • DOWN状態で監視対象ポートのフレーム受信量がダウン検出帯域値を上回った
        • DOWN状態
          • UP状態で監視対象ポートのフレーム受信量がダウン検出帯域値を下回った
    • LLDPによる監視
      • 監視対象ポートでのLLDPフレームの受信状況によって状態を判定します
      • 状態変化の条件は以下になります
        • IDLE状態
          • 監視端末の設定後、監視対象ポートでLLDPフレームを一度も受信していない
        • UP状態
          • 監視対象ポートで、前回受け取ったLLDPフレームのTTL時間内に次のLLDPフレームが受信できた
          • DOWN状態で、監視対象ポートでLLDPフレームを受信した
        • DOWN状態
          • 監視対象ポートで、前回受け取ったLLDPフレームのTTL時間内に次のLLDPフレームが受信できなかった
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 管理
    • Dante最適設定

    Dante最適設定

    1. 概要

    Danteの最適設定に関連する操作を行うページです。

    Danteの最適設定は、手動による設定もしくはLLDPによる自動設定で行うことができます。

    最適設定を行うと、以下機能の設定が行われます。

    • DiffServベースQoS
    • IGMPスヌーピング
    • フロー制御
    • EEE

    2. トップページ

    Dante最適設定のトップページです。

    手動設定

    • 「進む」ボタンを押すと、Danteの最適設定を行う手順が開始されます

    LLDPによる自動設定

    • LLDPによる自動設定機能の現在の設定が表示されます
    • 「設定」ボタンを押すと、LLDPによる自動設定機能の設定を変更するページが表示されます

    3. 手動設定ページ

    Danteの最適設定を行うページです。

    「実行」ボタンを押すと、最適設定が適用されます。

    4. LLDPによる自動設定ページ

    LLDPによる自動設定の設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    LLDPによる自動設定

    • LLDPによる自動設定
      • LLDPによる自動設定を有効にするか否かを以下から選択します
        • 有効にする
        • 無効にする
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 管理
    • 保守

    保守

    • コマンドの実行
    • システム自己診断
    • ケーブル診断
    • ファームウェアの更新
    • CONFIGファイルの管理
    • 統計情報の管理
    • SYSLOGの管理
    • バックアップ / リストア
    • 再起動と初期化
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 管理
    • 保守
    • コマンドの実行

    コマンドの実行

    1. 概要

    コマンドの実行に関する操作を行うページです。

    2. コマンドの実行ページ

    コマンドの実行及び、コマンド実行結果の取得を行うページです。コマンド入力欄にコマンドを入力した後、「実行」ボタンを押すとコマンドが実行されます。また、「クリア」ボタンを押すと、コマンド入力欄の内容が消去されます。

    コマンドの実行

    • コマンドの入力
      • コマンドの入力欄に、設定をコンソールコマンド形式で入力します ( 省略形の入力は受け付けません )
      • 改行で区切ることによって、複数のコマンドをまとめて入力することができます
      • 実行は常に特権EXECモード ( enable ) 状態から開始します。モード変更のコマンドは毎回入力してください
      • 入力するコマンドの詳細は、コマンドリファレンスやネットワーク機器製品情報ページ、ネットワーク機器技術情報ページなどの情報を参照してください
      • 以下のコマンドは入力できません
        • ping
        • ping6
        • telnet
        • ssh
        • ssh-server host key generate
        • reload
        • restart
        • cold start
        • firmware-update execute
        • firmware-update sd execute
        • startup-config select
        • erase startup-config
        • copy running-config startup-config
        • copy startup-config
        • show config
        • show running-config
        • show startup-config
        • show history
        • show tech-support
        • backup system
        • restore system
        • remote-login
        • stack enable
        • stack disable
        • no stack
        • stack subnet
        • no stack subnet
        • boot prioritize sd
        • no boot prioritize sd
        • quit
        • disable
        • logout
        • exit ( 特権EXECモード時 )
        • copy radius-server local
        • crypto pki generate ca
        • no crypto pki generate ca
        • system-diagnostics on-demand execute
    • コマンド実行結果
      • コマンドの実行結果を表示します
        • 成功 ... コマンドが正常に実行された場合に表示されます
        • エラー ... 入力したコマンドが実行できなかった場合に表示されます
        • 禁止 ... 入力禁止コマンドを入力した場合に表示されます
    • コマンド実行ログ
      • コマンドの実行記録として、コンソールログを出力します
      • コマンド実行ログは、必ずしもコンソール設定操作を実行した場合とまったく同じ結果にならない場合があります
      • 「テキストファイルで取得」ボタンを押すと、コマンド実行ログの内容をテキストファイル形式で取得することができます
      • 取得されるファイル名はcommand_YYYYMMDDhhmmss.txtです
        YYYY ... 西暦 ( 4 桁 )
        MM ... 月 ( 2 桁 )
        DD ... 日 ( 2 桁 )
        hh ... 時 ( 2 桁 )
        mm ... 分 ( 2 桁 )
        ss ... 秒 ( 2 桁 )
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 管理
    • 保守
    • システム自己診断

    システム自己診断

    1. 概要

    システムに異常が起こっていないかを確認するページです。

    システム自己診断機能は、ブートアップ診断、オンデマンド診断、ヘルスモニタリング診断に分類されます。

    • ブートアップ診断
      • システムの起動処理に異常が無いかを検証します
      • システム起動時に実行されます
    • オンデマンド診断
      • ハードウェアコンポーネント(インターフェースなど)やメモリーに異常が無いかを検証します
      • ユーザーが任意のタイミングで実行できます
    • ヘルスモニタリング診断
      • ハードウェアコンポーネント(ファンなど)や温度に異常が無いかを検証します
      • システム稼働中にバックグラウンドで常時実行されています

    2. トップページ

    システム自己診断のトップページです。

    トップページには各診断の診断結果が表示されます。

    アコーディオンを開くと、各診断の詳細な診断結果が表示されます。

    スタック構成ではメインスイッチの診断結果のみ表示されます。

    メインスイッチ以外の機器の診断結果は表示されません。

    メインスイッチ以外の機器の診断結果を GUI で確認したい場合は 5. スタック構成での診断結果の確認手順 を参考にしてください。

    ブートアップ診断

    • ブートアップ診断では以下のテストが行われます
      • ローディングテスト
        • ソフトウェアモジュールのロード状態を検証します
        • すべてのモジュールのロードに成功した場合は「正常」、一つでもロードに失敗した場合は「異常あり」と表示されます
        • ロードに失敗したモジュールの情報は表示されません
          ロードに失敗したモジュールを特定したい場合は、ログより以下のエラーを探してください
          「[ HAMON]:err: An unexpected error has occurred. (XXXX daemon)」
          ※ XXXX 部分にモジュール名が入ります
      • RTC テスト
        • RTC のレジスタへのアクセスを検証します
        • RTC から時刻を 2 回取得し、時刻が変化していたら「正常」、同じなら「異常あり」と表示されます
          また、 RTC の時刻取得(レジスタ読み込み)に失敗した場合も「異常あり」と表示されます
      • パケットプロセッサーテスト
        • パケットプロセッサーのレジスタへのアクセスを検証します
        • パケットプロセッサーのレジスタに対して書き込んだ値と読み込んだ値が一致したら「正常」、不一致なら「異常あり」と表示されます
          また、レジスタアクセスに失敗した場合も「異常あり」と表示されます

    オンデマンド診断

    • 「診断を実行」ボタンを押すと、オンデマンド診断を実行するページが表示されます
    • 「診断結果を削除」ボタンを押すと、オンデマンド診断結果を削除するページが表示されます
    • スタックの状態が Active の場合、オンデマンド診断は実行できません
      スタック機能が有効な状態でオンデマンド診断を実施したい場合は 5. スタック構成での診断結果の確認手順 を参考にしてください。
    • オンデマンド診断では以下のテストが行われます
      • PHY テスト
        • PHY のレジスタへのアクセスを検証します
        • PHY のレジスタに対して書き込んだ値と読み込んだ値が一致したら 、不一致なら と表示されます
          また、レジスタアクセスに失敗した場合も と表示されます
      • CPLD テスト
        • CPLD のレジスタへのアクセスを検証します
        • CPLD のレジスタに対して書き込んだ値と読み込んだ値が一致したら「正常」、不一致なら「異常あり」と表示されます
          また、レジスタアクセスに失敗した場合も「異常あり」と表示されます

    ヘルスモニタリング診断

    • を押すと、ヘルスモニタリング診断結果が更新されます
    • ヘルスモニタリング診断では以下のテストが行われます
      • SFP テスト
        • SFP モジュールの受光レベルを監視します
        • 受光レベルが正常なら 、一定範囲外になった場合は と表示されます

    3. オンデマンド診断の実行ページ

    オンデマンド診断を実行するページです。

    「実行」ボタンを押すと、オンデマンド診断が実行されます。

    実行中はすべてのポートがシャットダウンされます。

    オンデマンド診断が完了すると、本製品は自動的に再起動されます。

    4. オンデマンド診断結果の削除ページ

    オンデマンド診断結果を削除するページです。

    「実行」ボタンを押すと、オンデマンド診断結果が削除されます。

    5. スタック構成での診断結果の確認手順

    診断結果には、現在ログインしている機器の診断結果のみ表示されます。

    スタックを構成しているすべての機器の診断結果を GUI で確認したい場合は、以下の手順を実行してください。

    • メンバースイッチ間の接続を切り離す
    • 診断結果を表示したい機器の GUI へ接続する
    • (任意) オンデマンド診断を実行する

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 管理
    • 保守
    • ケーブル診断

    ケーブル診断

    1. 概要

    ケーブルに異常が起こっていないかを診断するページです。

    ケーブル診断では、本機の LAN ポートに接続されている LAN ケーブルの断線の有無を簡易的に調べることができます。

    ネットワークトラブルが発生したときの問題の切り分けや、ネットワーク設営時の簡易的なケーブルチェックとしてご利用ください。

    本診断は簡易的な診断であるため、専用機器ほど精密に診断することはできないため予めご了承ください。

    診断可能なケーブルは 10m 以上です。10m 未満の場合正しく診断できない場合があります。

    診断対象ポートで PoE 給電をしていると正しく診断できません。

    2. トップページ

    ケーブル診断のトップページです。

    ケーブル診断

    • 「診断を実行」ボタンを押すと、ケーブル診断を実行できます
      • 以下のようなポートはケーブル診断を実行できません
        • インターフェースが無効になっている
        • ループ検知によりシャットダウンされている
        • スパニングツリーによりシャットダウンされている
        • ポートセキュリティー違反によりシャットダウンされている
      • ケーブル診断を実行すると、診断中のポートが一時的にリンクダウンします
    • 「診断結果を削除」ボタンを押すと、前回のケーブル診断結果を削除できます
    • ケーブル診断の診断結果として以下の項目が表示されます
      • ポート
        • 診断を実行したポートが表示されます
      • 結果
        • LANポートに接続されたケーブルの状態が表示されます
          • OK : 電気的に接続されています
          • Open : 対向機器が接続されていないか、ケーブルが故障しています
          • Short : 短絡 (ショート) が発生しています
      • ケーブル障害位置までの距離
        • 結果が "Open" か "Short" のとき、LANポートからケーブル障害位置までの距離をメートル単位で表示します
    • SWR2310 Series Technical Data (GUI)
    • 管理
    • 保守
    • ファームウェアの更新

    ファームウェアの更新

    1. 概要

    ファームウェアの更新に関する操作を行うページです。

    2. トップページ

    ファームウェア更新のトップページです。

    ネットワーク経由でファームウェアを更新する手順を開始できます。また、ネットワーク経由でファームウェアを更新する際の各種設定が表示されます。

    ファームウェア更新情報

    • ファームウェアリビジョンの情報と基本設定が表示されます
    • ファームウェア更新を行った後、再起動が保留されている状態では、次回起動時のファームウェアリビジョンが表示されます
    • 「設定」ボタンを押すと、設定変更を行うページが表示されます

    PC からファームウェアを更新

    • 「進む」ボタンを押すと、PC からファームウェアを更新する手順が開始されます

    ネットワーク経由でファームウェアを更新

    • 「進む」ボタンを押すと、ネットワーク経由でファームウェアを更新する手順が開始されます
    • ネットワーク経由でファームウェアを更新する際の各種設定が表示されます
    • 「設定」ボタンを押すと、設定変更を行うページが表示されます

    3. ファームウェア更新の基本設定ページ

    ファームウェア更新の基本設定を行うページです。

    入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

    ファームウェア更新の基本設定

    • 更新後の再起動タイミング
      • ファームウェアを更新した後、どのタイミングで再起動させるかを指定します
    • 更新後の再起動方法
      • スタック構成のとき、ファームウェア更新後に自動的に再起動させる場合、各スイッチを順番に再起動させるか、同時に再起動させるかを設定します
      • スタック機能が無効の場合、本項目は設定できません

    4. PCからファームウェアを更新ページ

    Web GUI にアクセスしている PC に置かれたファームウェアファイルを指定して、ファームウェアの更新を行うページです。

    「ファイル選択」から更新に使用するファームウェアファイルを選択し、「確認」ボタンを押してください。確認画面の入力内容に間違いがなければ、「実行」ボタンを押してください。

    PC からファームウェアを更新

    • 更新ファイルの指定
      • 更新に使用するファームウェアファイルを選択します
    • 更新後の再起動
      • ファームウェアを更新した後、自動的に再起動させるか否かを指定します
      • 再起動させる場合の再起動タイミングは、ファームウェア更新の基本設定の更新後の再起動タイミングに依存します。

    5. ネットワーク経由でファームウェアを更新ページ

    Web サーバー上に置かれたファームウェアファイルをダウンロードしてファームウェアの更新を行うページです。この機能により、最新のファームウェアの確認からダウンロード、ファームウェアの更新までの一連の作業を簡単な操作のみで行うことができます。

    ページを開くと、自動的に Web サーバー上に置かれたファームウェアファイルのリビジョンの確認が開始されます。

    ダウンロード先の URL がヤマハの Web サイトの場合、更新可能なファームウェアリビジョンが見つかった後に「実行」ボタンを押すと、ソフトウェアライセンス利用規約が記載された Web サイトへの案内が表示されます。Web サイト上で内容をよくお読みになった上で、ご同意いただけましたら「実行」ボタンを押してください。「実行」ボタンを押した場合に限り、Web 上のサーバーからファームウェアファイルのダウンロードが開始されます。

    ネットワーク経由でファームウェアを更新

    • 現在のファームウェアリビジョン
      • 現在使用中のファームウェアファイルのリビジョンが表示されます
    • 更新可能なファームウェアリビジョン
      • Web サーバー上に置かれたファームウェアファイルの更新可能なリビジョンが表示されます
    • 更新後の再起動
      • ファームウェアを更新した後、自動的に再起動させるか否かを指定します
      • 再起動させる場合の再起動タイミングは、ファームウェア更新の基本設定の更新後の再起動タイミングに依存します。

    6. ネットワーク経由での更新設定ページ

    ネットワーク経由でファームウェアを更新する際の各種設定を行うページです。

    入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

    ネットワーク経由での更新設定

    • ダウンロード先の URL
      • ファームウェアの置かれている URL の設定です
    • HTTP プロキシサーバー
      • ネットワーク経由でファームウェアをダウンロードする際に使用する HTTP プロキシサーバーの設定です
    • リビジョンダウン
      • 古いバージョンのファームウェアへの書き換えを許可するか否かの設定です
    • タイムアウト
      • ネットワーク経由でファームウェアを更新する処理のタイムアウト時間の設定です

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 管理
    • 保守
    • CONFIGファイルの管理

    CONFIGファイルの管理

    1. 概要

    CONFIGのインポートとエクスポートを行うページです。

    本機は、CONFIG ( 設定情報 ) に従って動作しています。CONFIGファイルは、複数のコマンドの組み合わせによって構成されています。

    2. トップページ

    CONFIGの管理のトップページです。

    CONFIGのインポート、またはCONFIGのエクスポートを開始できます。

    インポート

    • 「進む」ボタンを押すと、インポートを行うページが表示されます

    エクスポート

    • 「進む」ボタンを押すと、エクスポートを行うページが表示されます

    3. インポートページ

    PC内のCONFIGを内蔵不揮発性メモリーへコピーして、CONFIGの更新を行うページです。

    入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「実行」ボタンを押してください。

    使用中のCONFIGとインポート先のCONFIGが同じ場合、インポートが正常に完了すると、自動的に再起動を行います。

    現在使用していないCONFIGで起動したい場合は、startup-config selectコマンドで切り替えてから再起動をしてください。

    CONFIGのインポート

    • インポート方法
      • インポート方法を以下から選択します
        • すべての設定をインポートする (.zip)
          • CONFIGファイルや、L2MSエージェントCONFIGなどの情報をまとめてインポートします
          • YNOマネージャー経由でアクセスしているときは利用できません
        • CONFIGファイルをインポートする (.txt)
          • CONFIGファイルをインポートします
        • L2MSエージェントCONFIGをインポートする (.bin)
          • L2MSエージェントCONFIGをインポートします
    • インポートする設定
      • 「ファイル選択」ボタンを押すと、ファイル選択ダイアログが表示されます
      • エクスポートページで取得した設定を使用できます
    • インポート先
      • インポート先の内蔵不揮発性メモリーのCONFIGを選択します
      • スタック機能が有効なときは変更できません (使用中の CONFIG が選択されます)

    4. エクスポートページ

    内蔵不揮発性メモリーのCONFIGをPCへコピーするページです。

    入力が完了したら、入力内容を確認して、「実行」ボタンを押してください。

    CONFIGのエクスポート

    • エクスポート方法
      • エクスポート方法を以下から選択します
        • すべての設定をエクスポートする (.zip)
          • CONFIGファイルや、L2MSエージェントCONFIGなどの情報をまとめてエクスポートします
          • YNOマネージャー経由でアクセスしているときは利用できません
        • CONFIGファイルをエクスポートする (.txt)
          • CONFIGファイルをエクスポートします
        • L2MSエージェントCONFIGをエクスポートする (.bin)
          • L2MSエージェントCONFIGをエクスポートします
    • エクスポートする設定
      • エクスポートする内蔵不揮発性メモリーのCONFIGを選択します
      • スタック機能が有効なときは変更できません (使用中の CONFIG が選択されます)
    • SWR2310 Series Technical Data (GUI)
    • 管理
    • 保守
    • 統計情報の管理

    統計情報の管理

    1. 概要

    集計データに関する操作を行うページです。

    2. トップページ

    統計情報の管理のトップページです。

    集計データをバックアップするか否かの設定が表示されます。

    また、集計データをクリアする手順及び、集計データをPCへエクスポートする手順を開始することができます。

    集計データのバックアップ設定

    • 集計データをバックアップするか否かの設定が表示されます。
    • 「設定」ボタンを押すと集計データのバックアップ設定を行うページが表示されます

    集計データのクリア

    • 「進む」ボタンを押すと集計データをクリアする手順が開始されます

    集計データのエクスポート

    • 「進む」ボタンを押すと集計データをPCへエクスポートする手順が開始されます

    3. 集計データのバックアップ設定ページ

    集計データのバックアップ設定を行うページです。

    設定を入力後、「確認」ボタンを押してください。

    確認画面の入力内容に間違いがなければ、「設定の確定」ボタンを押してください。

    バックアップの設定を有効にすると、SDカードが挿入されている場合に限り集計データのバックアップが行われます。

    集計データのバックアップ設定

    • バックアップする集計データ
      • バックアップする集計データを以下から選択します
        • トラフィック情報
        • リソース情報

    4. 集計データのクリアページ

    集計データのクリアを行うページです。

    入力が完了したら、「確認」ボタンを押してください。

    入力内容の確認画面で内容に間違いがなければ、「実行」ボタンを押してください。

    集計データをクリアすると、本機が揮発性メモリで保持しているデータと、SDカードにバックアップしたデータの両方がクリアされます。

    集計データのクリア

    • クリアする集計データ
      • クリアする集計データとして以下のいずれかを選択します
        • トラフィック情報
        • リソース情報

    5. 集計データのエクスポートページ

    集計データのエクスポートを行うページです。

    入力が完了したら、入力内容を確認後、「実行」ボタンを押してください。

    集計データのエクスポートを実行すると、zipファイルがダウンロードされます。

    SDカードが挿入されている場合に限り集計データのエクスポートが実行できます。

    zipファイルの構成については、6. エクスポートファイルの構成を参照してください。

    集計データのエクスポート

    • エクスポートする集計データ
      • エクスポートする集計データとして以下のいずれかを選択します
        • トラフィック情報(送信)
        • トラフィック情報(受信)
        • リソース情報
    • 期間の指定
      • エクスポートしたいデータの月を選択します
      • セレクトボックスにて過去一年のいずれかの月を指定します

    6. エクスポートファイルの構成

    zipファイルを解凍した際に展開されるフォルダについて説明します。

    トラフィック情報(受信)の2017年10月のデータをエクスポートした場合の構成は以下のとおりです。

    • 20171103150412_trf_rx_csv.zip
      • 20171103150412_trf_rx_csv
        • 20171001_trf_rx_hour.csv
        • :
        • 20171031_trf_rx_hour.csv
        • 201710_trf_rx_day.csv

    展開後のフォルダとファイルについて説明します。

    • 20171103150412_trf_rx_csv
      • 集計データのcsvファイルが格納されているフォルダです
      • エクスポートを実行した時刻とデータの種類がフォルダ名に使用されます
      • データの種類は指定した種類に応じて以下のいずれかが使用されます
        • trf_tx
          トラフィック情報(送信)の場合
        • trf_rx
          トラフィック情報(受信)の場合
        • resource
          リソース情報の場合
    • 20171001_trf_rx_hour.csv
      • 集計データのcsvファイルです
      • 対象データの日付とデータの種類、データの単位時間がファイル名に使用されます
      • データの種類の命名規則はフォルダと同様です
      • データの単位時間は以下のいずれかが使用されます
        • hour
          1日のデータを1時間ごとに集計したファイル
        • day
          1ヶ月のデータを1日ごとに集計したファイル
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 管理
    • 保守
    • SYSLOGの管理

    SYSLOGの管理

    1. 概要

    SYSLOG機能の設定内容の表示や設定を行うページです。

    本機の動作履歴は、SYSLOG機能の設定に従って、SYSLOG ( ログ情報 ) として出力されます。SYSLOGは本機内部に記録するほか、宛先アドレスを指定することで外部のホストに対して出力することができます。

    2. トップページ

    SYSLOGの管理のトップページです。

    現在のSYSLOG機能の設定が表示されます。

    SYSLOGの設定

    • 出力するSYSLOGの出力レベルと、SYSLOG送信時のヘッダー情報と宛先アドレスが表示されます。
    • 「設定」ボタンを押すと、設定変更を行うページが表示されます
    • 保存したログを削除することができます。

    3. SYSLOGの設定ページ

    SYSLOG機能の設定を行うページです。

    入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「設定の確定」ボタンを押してください。

    SYSLOGの各タイプの詳細についてはコマンドリファレンスをご覧ください。

    SYSLOGの設定

    • SYSLOGの種別
      • ERROR
        • ERRORタイプのSYSLOGを出力するか否かの設定です
      • INFO
        • INFOタイプのSYSLOGを出力するか否かの設定です
      • DEBUG
        • DEBUGタイプのSYSLOGを出力するか否かの設定です
    • SYSLOG 送信
      • ヘッダー
        • SYSLOGを外部のホストに出力する場合の、ヘッダーを設定できます
        • SYSLOGメッセージのヘッダーにタイムスタンプとホスト名を含めるか、含めないかを指定できます。
          ホスト名には、本体に設定されている機器名が格納されます。
      • SYSLOGの宛先アドレス
        • SYSLOGを外部のホストに出力する場合の、宛先アドレスの設定です
        • 宛先アドレスにIPv4/IPv6アドレスを2つまで指定することができます
        • IPv6リンクローカルアドレスの場合、送出インターフェースも指定する必要があります。(fe80::X%vlanNの形式)
        • 宛先アドレスが指定されていない場合は、スイッチ内部にのみSYSLOGを記録します

    ホームへ戻る

    • SWR2310 Series Technical Data (GUI)
    • 管理
    • 保守
    • バックアップ / リストア

    バックアップ / リストア

    1. 概要

    機器全体の設定情報をバックアップおよびリストアするページです。

    機器が故障した際など、バックアップしたファイルを新しく用意した機器へリストアすることで、元の設定状態を復元できます。

    バックアップファイルには以下の情報が含まれます。

    • スタートアップコンフィグとそれらに付随する情報
    • startup-config select コマンドの設定値
    • boot prioritize sd コマンドの設定値

    本ページにて、バックアップまたはリストアを実行する際は、コンフィグに関連する操作 ( write コマンドや erase startup-config コマンドなど ) を行わないでください。

    スタック構成の場合、各スイッチ毎にバックアップとリストアを行う必要があります。

    2. トップページ

    バックアップ / リストアのトップページです。

    バックアップ

    • 「進む」ボタンを押すと、システムのバックアップを行うページが表示されます

    リストア

    • 「進む」ボタンを押すと、システムのリストアを行うページが表示されます

    3. バックアップページ

    機器全体の設定情報をバックアップファイルとしてダウンロードするページです。

    スタック機能が無効な場合、実行画面が表示されます。「実行」ボタンを押すと、現在アクセスしている機器のバックアップファイルをダウンロードできます。

    スタック機能が有効な場合、入力画面が表示されます。バックアップする対象の機器を選択し、「確認」ボタンを押した後、実行画面にて「実行」ボタンを押すと、選択した機器のバックアップファイルをダウンロードできます。


    スタック機能が有効な場合の画面説明は下記のとおりです。

    バックアップ

    • バックアップを行う機器のスタック ID
      • バックアップを行う機器のスタック ID を選択します
      • また、選択した機器の機種名とシリアル番号が表示されます

    4. リストアページ

    バックアップした機器全体の設定情報を本製品へリストアするページです。

    入力が完了したら、「確認」ボタンを押してください。入力内容の確認画面で内容に間違いがなければ、「実行」ボタンを押してください。

    リストアが完了すると、本製品は自動的に再起動を行います。

    リストア

    • バックアップファイル
      • リストアするバックアップファイルを選択します

    5. スタック構成でのリストア手順

    スタック機能が有効な場合、本ページより機器全体の設定情報をリストアできません。

    スタックを構成している一部の機器が故障するなどして機器を交換する場合は、以下の手順でリストア作業を行ってください。

    1. 新しく用意した機器のファームウェアを、交換前の機器と同じバージョンに更新する
    2. ファームウェアを更新したら、本ページへアクセスし、事前にバックアップしておいた機器全体の設定情報をリストアする
    3. リストアが完了して本製品が起動したら、一度電源を OFF にして、動作中のマスタースイッチと接続し、電源を ON にする
    ホームへ戻る
    • SWR2310 Series Technical Data (GUI)
    • 管理
    • 保守
    • 再起動と初期化

    再起動と初期化

    1. 概要

    本機の再起動と工場出荷時の状態に戻す操作を行うページです。

    2. トップページ

    再起動と初期化のトップページです。

    本機の再起動及び、工場出荷時の状態に戻す手順を開始することができます。

    再起動

    • 「進む」ボタンを押すと、本機の再起動の手順が開始されます

    初期化

    • 「進む」ボタンを押すと、本機を工場出荷時の状態に戻す手順が開始されます

    3. 再起動ページ

    本機の再起動を行うページです。

    スタック機能が無効の場合、「実行」ボタンを押すと再起動します。

    スタック機能が有効の場合、入力画面にて再起動する機器を選択し「確認」ボタンを押した後、実行画面にて「実行」ボタンを押すと指定した機器が再起動します

    再起動を実行すると、変更途中の設定は保存されませんのでご注意ください。また、再起動が完了するまではGUIにはアクセスできません。

    4. 初期化ページ

    本機を工場出荷時の状態に戻すページです。

    管理者パスワードの入力が完了したら、「確認」ボタンを押してください。実行内容を確認の上、本機を工場出荷時の状態に戻してもよろしければ「実行」ボタンを押してください。

    工場出荷時の状態へ戻すと、GUIへアクセスするためのアドレスを含む全ての設定が初期値に戻りますので、十分にご注意ください。

    スタック機能が有効な場合、メインスイッチのみが初期化されます。

    初期化

    • 管理者パスワード
      • 工場出荷時の状態に戻すために管理者パスワードを入力してください
    ホームへ戻る

    Error

    印刷

    • foo
    • bar
