Filter

FBS 7

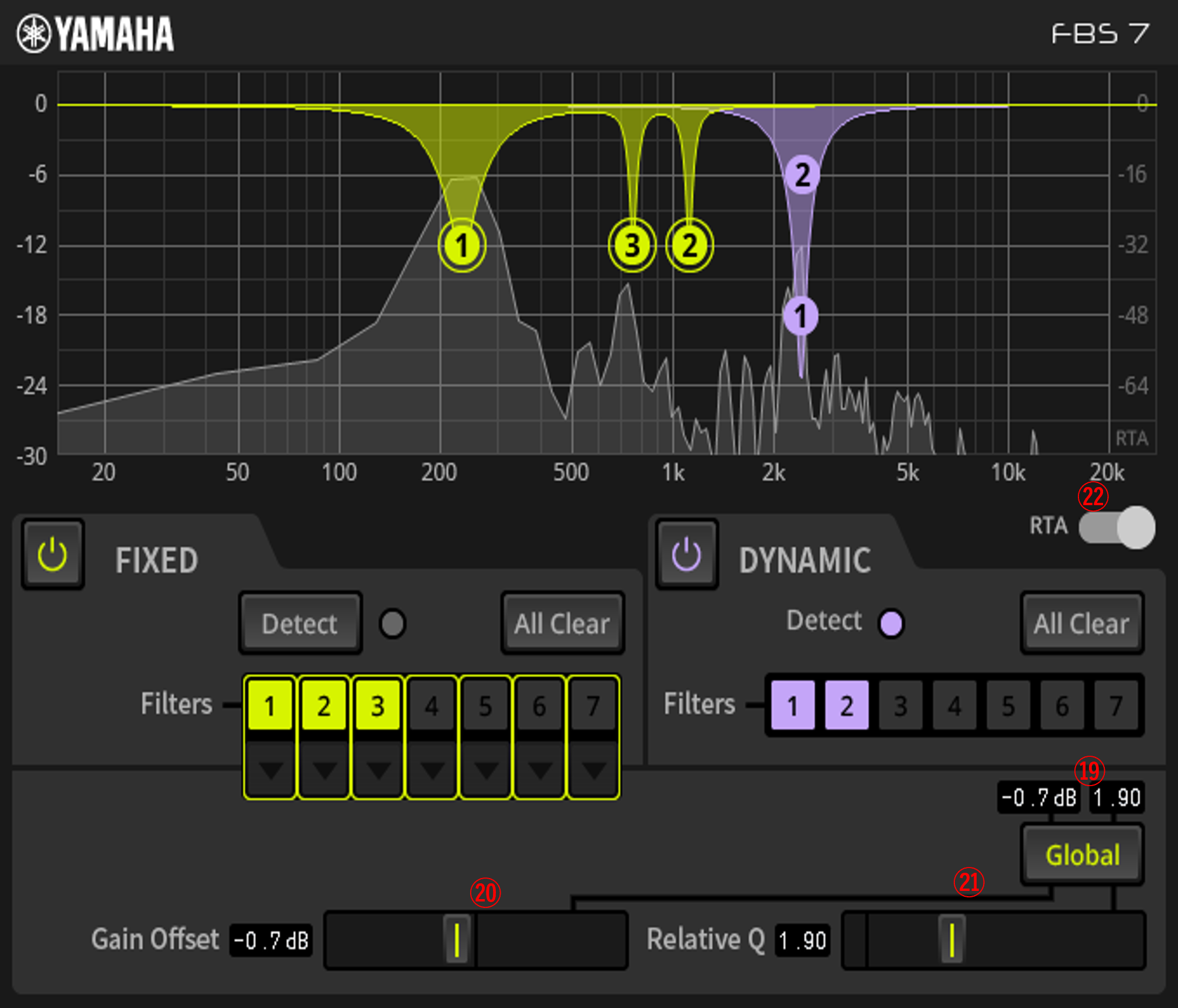

FBS 7は、自動検出機能の付いたノッチフィルター型ハウリングキャンセラーです。このプラグインにはFIXEDとDYNAMICの二つのモードがあり、各々に7バンドのフィルターとハウリングの自動検出機能が備わっています。FIXEDモードは、本番前にハウリングポイントを検出してハウリングに対するマージンを稼ぐモードです。DYNAMICモードは、本番中に生じたハウリングをその場で対応するモードです。この二つのモードを組み合わせて使用することで、ハウリングを効果的に抑制することができます。またRTA表示やフィルターグラフを使用するとハウリングの状況を簡単に確認できます。

① Fixed On Button: Fixedモードの測定結果を有効にするか無効にするかを切り替えます。
② Fixed Detect Button: 測定を実行するか停止するかを切り替えます。測定は自動で終了しません。また測定中はDynamic によるフィルターは無効となります。測定中はフィルタの編集ができません。測定の仕方については「Fixed 方式のFBS 測定をする」を参照してください。
③ Fixed Detect Display: Fixedモードでフィードバックを推定中のとき点灯します。
④ Fixed All Clear Button: Fixedモードの全てのフィルターの設定をクリアします。
⑤ Fixed Filter State Display: Fixedモードの各フィルタの状態を表します。
Free（灰色）: 該当フィルターが使用されていません。
Bypass（暗い黄色）: 該当フィルターが使用中でBypassが設定されています。
Active（黄色）: 該当フィルターが使用中かつ有効です。
⑥ Dynamic On Button: Dynamic 機能を有効にするか無効にするかを切り替えます。オンにするとFixedモードが推定中でなければFBSの動作を開始します。
⑦ Dynamic Detect Display: Dynamicモードでフィードバックを推定中のとき点灯します。
⑧ Dynamic All Clear: Dynamicモードの全てのフィルターの設定をクリアします。
⑨ Dynamic Filter State Display: Dynamicモードの各フィルタの状態を表します。
Free（灰色）: 該当フィルターは使用していません。
On（紫色）: 該当フィルターが使用中。
⑩ Dynamic Filter Frequency Display: マウスをフィルター番号の上に置いたときの検出周波数を示します。
⑪ Filter Sel Button: フィルターを選択します。
⑫ 選択フィルタ番号表示: 選択しているフィルタの番号を表示します。
⑬ Clear Button: 選択したフィルターの設定をクリアします。
⑭ Bypass Button: 選択したフィルターのバイパスを有効にするか無効にするかを設定します。
⑮ Frequency Slider: 選択したフィルターの中心周波数を設定します。
⑯ Gain Slider: 選択したフィルターのゲインを設定します。
⑰ Q Slider: 選択したフィルターのQを設定します。
⑱ Global Button: Globalの設定画面を表示するか各フィルターの編集画面を表示するかを切り替えます。

⑲ Global値表示: Global QとGlobal Gainが1.0や0.0以外の値であるときにパラメータの値を表示します。編集はできません。
⑳ Global Gain Offset Slider: Fixedのフィルター全てに適用される Global Gain を設定します。各フィルターに実際に適用されるGain値は、各フィルターに設定されたGainをGlobal Gainに加算したものになります。
㉑ Global Relative Q Slider: Fixedのフィルター全てに適用されるGlobal Qを設定します。各フィルターに実際に適用されるQの値は、各フィルターで設定されたQに対してGlobal Qを乗じた値が適用されます。（Global Qが1.5の場合、Qが20.0に設定されたフィルタのQの実際の値は30.0）
㉒ Graph Button: 出力信号の周波数特性を表示するかしないかを切り替えます。
