Procédure d’élaboration d’un plan
Ce document décrit le flux de travail d’utilisation de ProVisionaire Plan, depuis la spécification des conditions de la pièce jusqu’à la révision du plan généré.
Lors de la création d’un plan pour la première fois, créez un nouveau plan en commençant par l’étape 1. Créer un nouveau.
Pour plus de détails sur la spécification des conditions de la pièce, reportez-vous à la section « Spécification des conditions de la pièce ».
Étape 1 | Créer un nouveau - Spécifier les conditions de la pièce en suivant le guide de procédure
- Créer un nouveau
-
À l’étape Créer, suivez la procédure pour spécifier les conditions de la pièce (1) dans l’ordre indiqué. Cliquer sur le bouton [Next] (4) permet de continuer vers l’écran de spécification de condition suivant. Les informations spécifiées peuvent être modifiées ultérieurement dans l’étape Modifier.
N° |
Article |
Description |
1 2 |
Précisez les conditions de la pièce dans l’ordre indiqué. |
|
3 4 |
Cliquer sur le bouton 4 permet de passer à l’écran de spécification de condition suivant. |
|
5 |
Vue d’agencement |
Les conditions spécifiées avec 1 2 apparaissent dans la vue d’agencement. |
6 7 |
Utilisez ces boutons et outils pour ajuster l’affichage. |
|
8 9 11 |
Utilisez ces boutons pour modifier l’affichage de la vue d’agencement. (10 n’est pas disponible dans le nouvel écran de plan.) |
|
12 |
Design (pas disponible) |
Il est impossible de générer, d’exporter ou d’enregistrer un plan à l’étape « Créer un nouveau plan ». |
14 |
Export (pas disponible) |
|
15 |
Save (pas disponible) |
-
Après avoir spécifié toutes les conditions de la pièce, cliquez sur le bouton [OK] (2) pour continuer vers l’étape Modifier.
Étape 2 | Modifier - Conditions de la pièce et agencement

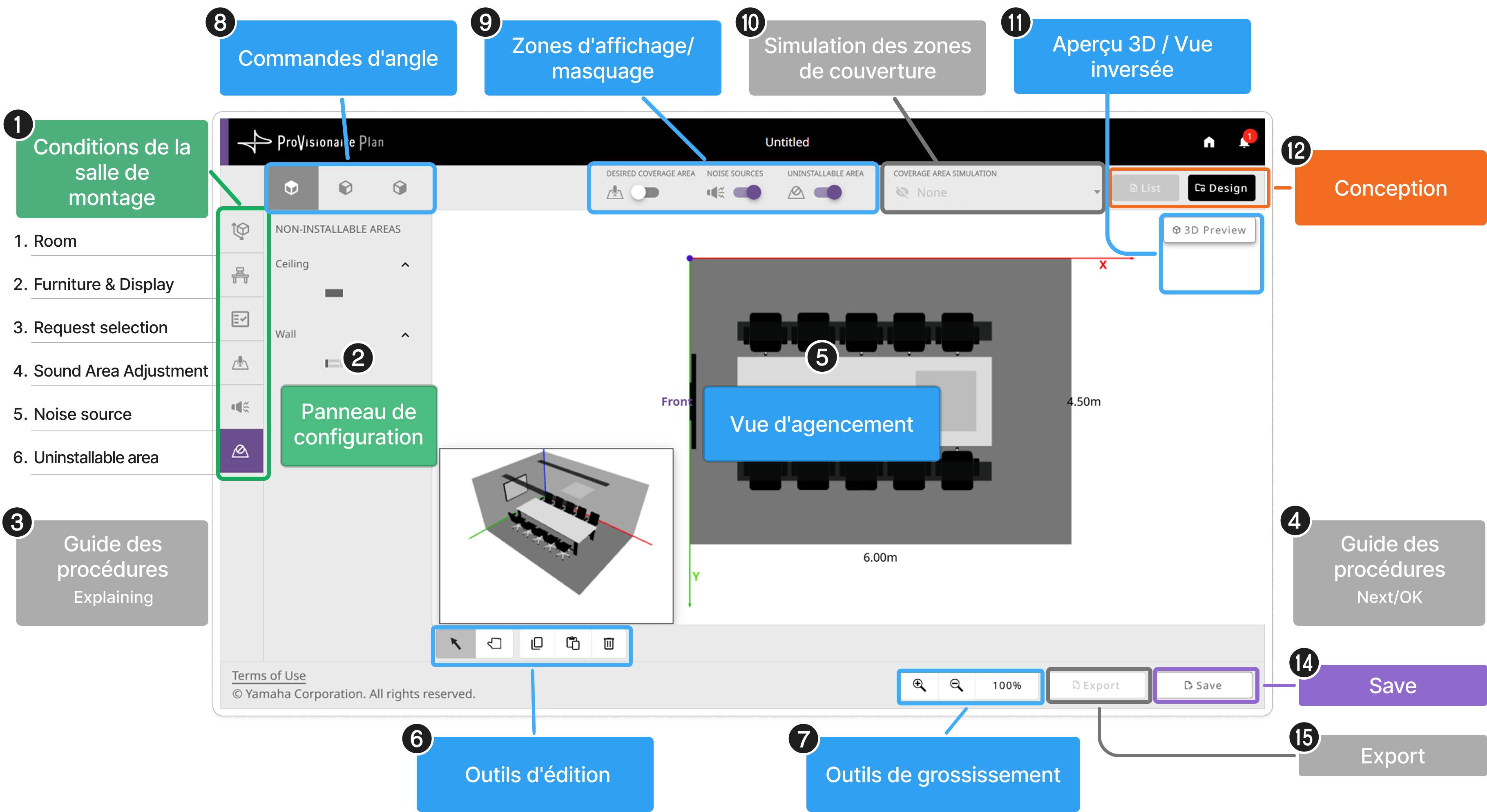

- Modifier
-
Dans l’étape Modifier, sélectionnez un élément sous Conditions de la pièce (1), puis modifiez les informations comme vous le souhaitez. Si aucune modification n’est requise, concevez (12) et enregistrez (14) le plan tel quel.
- Les opérations suivantes peuvent être effectuées
N° |
Article |
Description |
1 2 |
Sélectionnez l’élément à modifier, puis modifiez les informations. |
|
3 4 |
Guide des procédures (non affiché) |
Le guide de procédure n’apparaît pas à l’étape Modifier. |
5 |
Vue d’agencement |
Les conditions spécifiées avec 1 2 apparaissent. |
6 7 |
Utilisez ces boutons et outils pour ajuster l’affichage. |
|
8 9 11 |
Utilisez ces boutons pour modifier l’affichage de la vue d’agencement. (10 n’est pas disponible dans l’écran d’édition.) |
|
12 |
Génère automatiquement un plan. |
|
14 |
Enregistre le fichier. |
|
15 |
Export (pas disponible) |
Un plan ne peut pas être exporté (téléchargé au format PDF) avant sa conception. |
-
Après avoir spécifié toutes les conditions de la pièce, cliquez sur le bouton [Design] (12).
Étape 3 | Conception - Élaboration du plan
- Conception
-

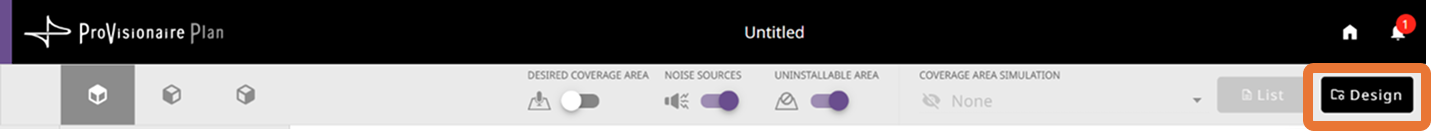

Cliquez sur le bouton [Design] pour démarrer la génération automatique du plan.
|
En fonction des conditions spécifiées, la génération du plan peut prendre plus de 30 secondes. |
Une fois le plan généré, l’écran Résultats s’affiche.
Sur l’écran des résultats, vérifiez si les appareils qui ont été sélectionnés et positionnés dans le plan généré automatiquement (en fonction des conditions de la pièce spécifiées aux étapes 1 et 2) répondent aux conditions recommandées.
-
Cliquez sur le bouton [Close] pour continuer vers l’étape des résultats.
|
Si un élément affiché à l’écran ne répond pas aux conditions recommandées, ajustez les conditions de la pièce conformément aux informations sous « TIPS FOR IMPROVEMENT » dans l’écran des résultats. |
Étape 4 | Résultats - Examiner le plan généré

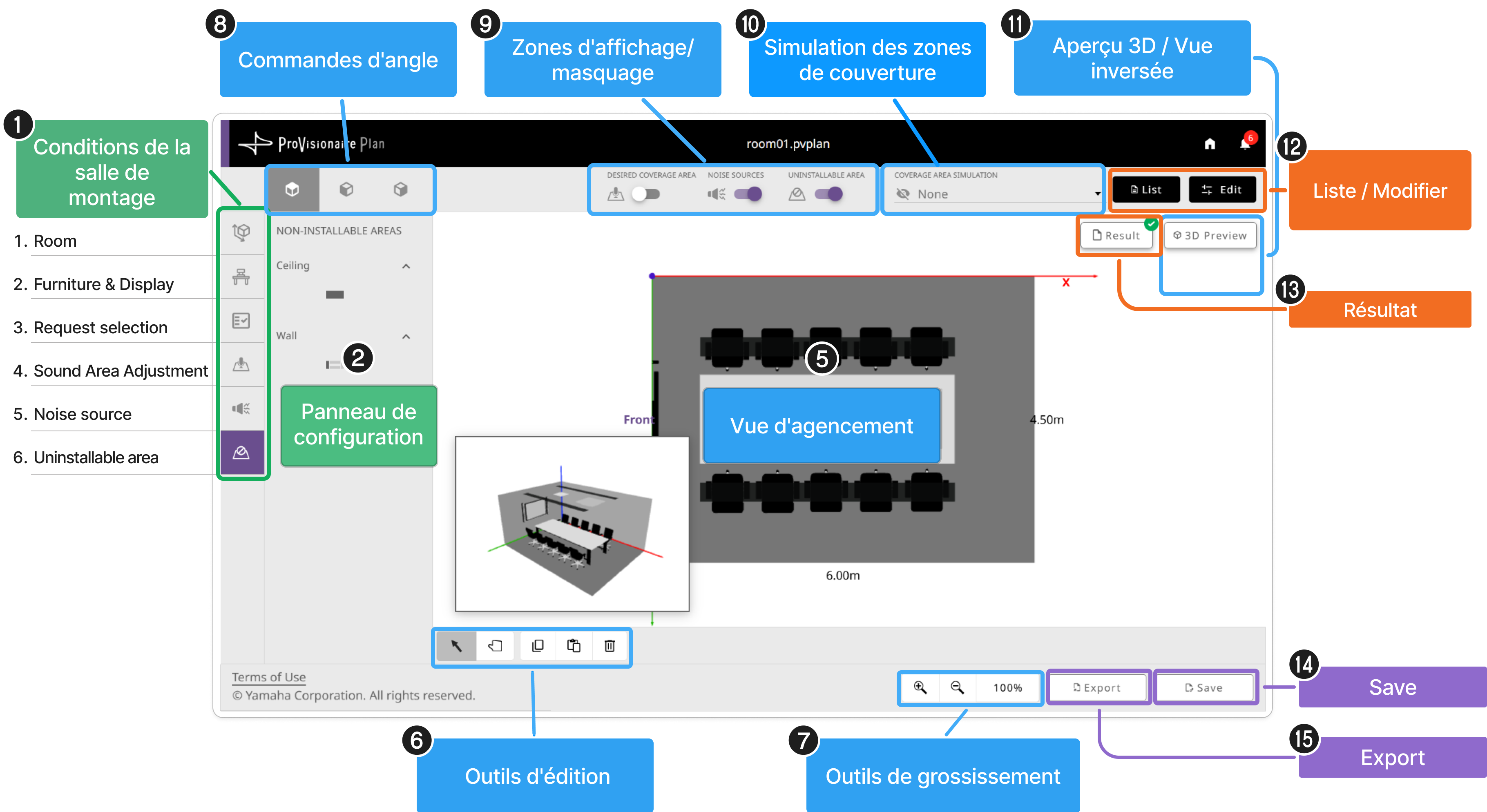

- Résultats
-
Les appareils qui répondent aux conditions spécifiées sont disposés sur l’écran(5).
À cette étape, le plan généré peut être examiné et ajusté. Après avoir modifié les conditions de la pièce, régénérez le plan.
- Les opérations suivantes peuvent être effectuées
