テレビを接続する

HDMIケーブルを使って、本製品とテレビを接続します。本製品からの映像をテレビへ出力し、テレビの音声を本製品で再生できるようにします。

  1. テレビのeARC/ARC HDMI端子の位置を確認する。
  • eARC/ARC対応のHDMI端子がない場合には、音声の再生に光デジタルケーブルを利用します。
  • 接続方法は、次の「光デジタルケーブルで接続する」をご覧ください。

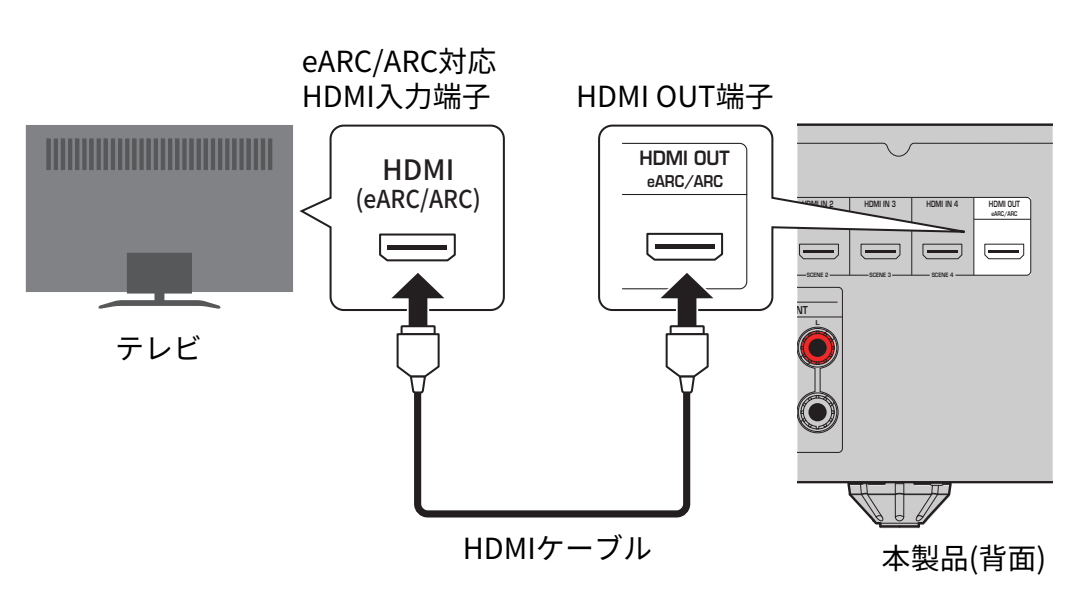

  1. HDMIケーブルで、本製品のHDMI OUT端子と、テレビのeARC/ARC HDMI端子を接続する。
  • eARC/ARC HDMI端子がない場合は、空いているHDMI端子に接続してください。
  1. 接続したテレビのHDMI端子の端子名をメモする。
  • このあとのテレビの入力選択の際、使用します。
eARC・ARCとは
  • ARCとは、Audio Return Channel(オーディオ・リターン・チャンネル)の略称です。テレビのARC対応HDMI入力端子とAV機器(AVレシーバーやサウンドバーなど)のARC対応HDMI出力端子をHDMIケーブルで接続することで、光ケーブルなどを接続することなくテレビの音声をAV機器で再生できます。
  • eARCとは、Enhanced Audio Return Channel(エンハンスド・オーディオ・リターン・チャンネル)の略称です。ARCの機能を拡張したもので、非圧縮の5.1ch、オブジェクトベースオーディオ(Dolby Atmos)などもテレビ経由で伝送できます。
お知らせ
  • HDMIロゴ入りのHDMIケーブル(19ピン)をご使用ください。また、信号の品質劣化を防ぐため、なるべく短いケーブルのご使用をおすすめします。
  • 8K映像をお楽しみになる場合は、ウルトラハイスピードHDMIケーブルまたはイーサネット対応ウルトラハイスピードHDMIケーブルをご使用ください。
  • 3D映像、4K Ultra HD映像をお楽しみになる場合は、プレミアムハイスピードHDMIケーブルまたはイーサネット対応プレミアムハイスピードHDMIケーブルをご使用ください。
  • eARCやARCを使う場合は、イーサネット対応ハイスピードHDMIケーブルなど、eARC/ARCに対応したHDMIケーブルをご使用ください。
  • テレビ側の設定が必要な場合があります。テレビの取扱説明書もご参照ください。
  • プロジェクターを使う場合は、プロジェクターのHDMI入力端子に接続してください。
関連リンク

光デジタルケーブルで接続する

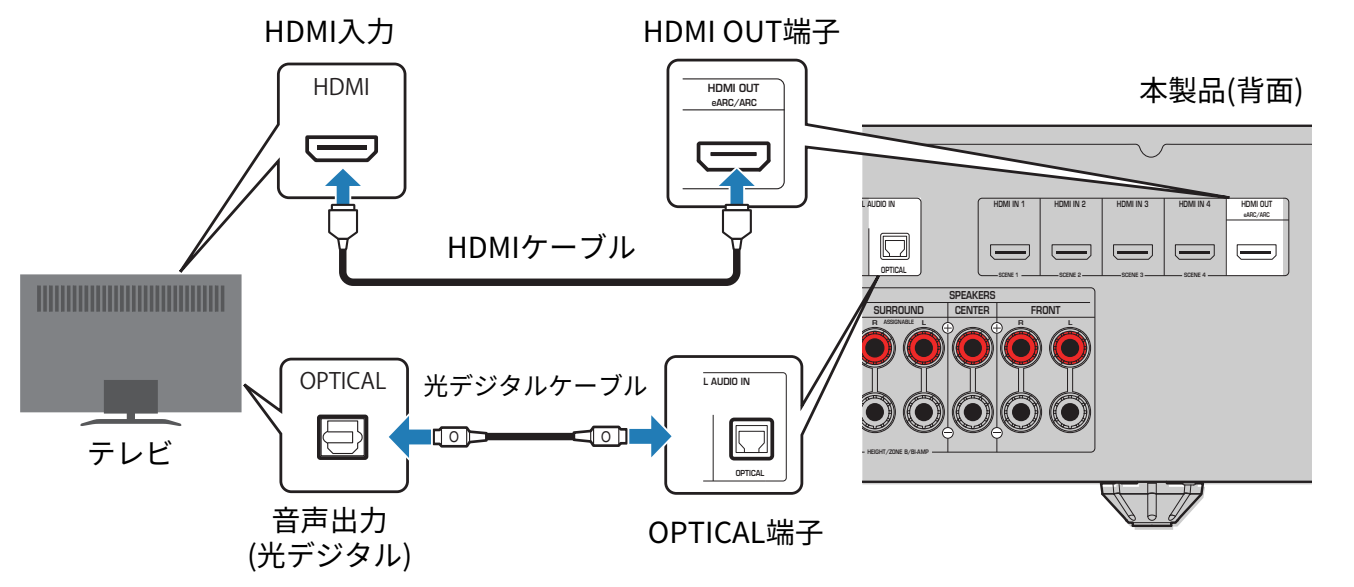

テレビがeARCまたはARCに対応していない場合は、光デジタルケーブルも接続してください。

お知らせ
テレビが備える音声出力端子により、光デジタル以外の接続(同軸デジタル、アナログステレオ)もできます。この場合は、設定メニューの「TV音声入力」の設定を変更してください。
関連リンク



次の手順
