スピーカーの名称と機能
本機に接続する各スピーカーの名称と機能について説明します。
お知らせ

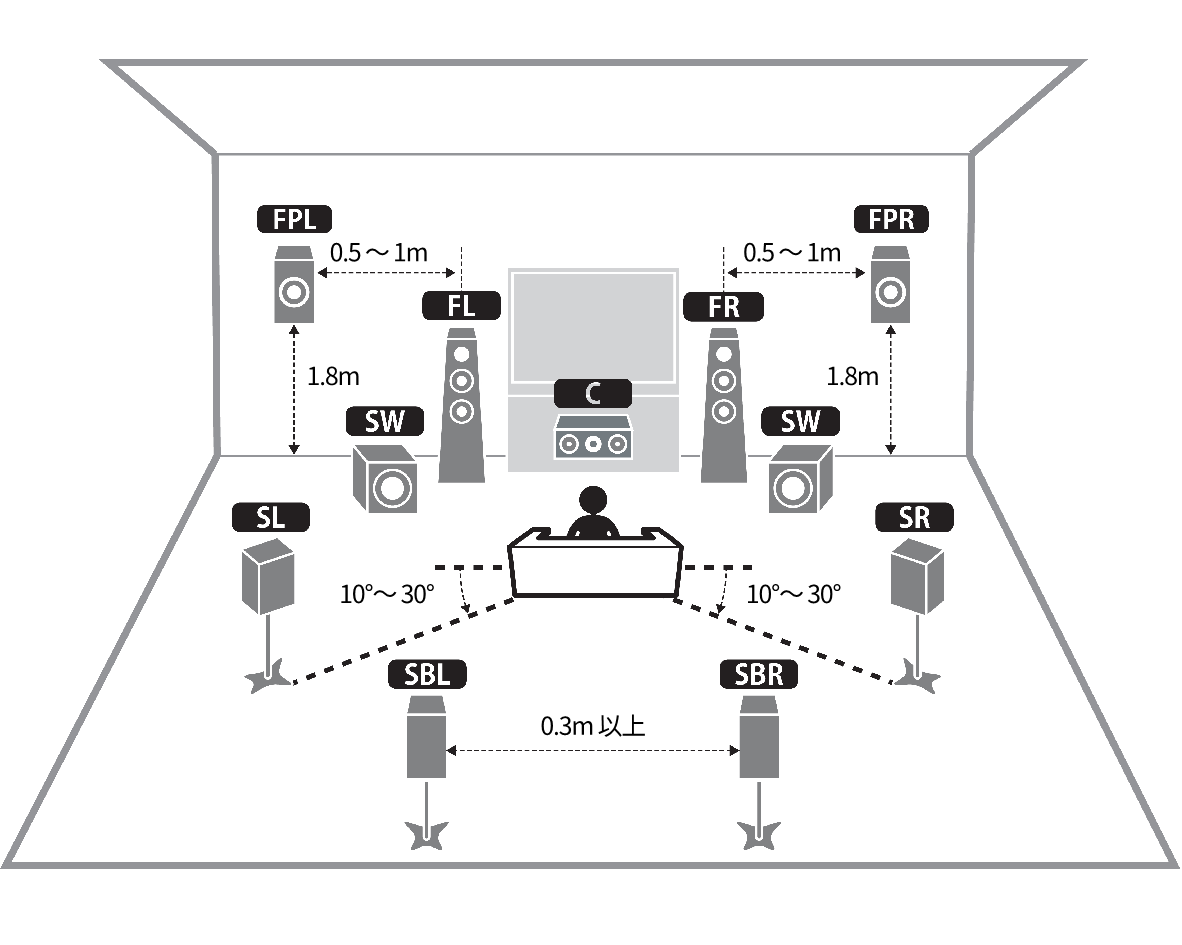

- この配置が本機の理想的なスピーカー配置です。ただし、図に正確に合わせる必要はありません。自動測定（YPAO）を実行することで、配置に合わせてスピーカー設定（距離など）を補正できます。
スピーカーの種類 | 略称 | 機能 |
|---|---|---|
フロント左/右 | 1/2 | フロントチャンネルの音声（ステレオ音声）を出力します。 |
センター | 3 | センターチャンネルの音声、映画のセリフ/ボーカルなど、画面中央に位置する音声を出力します。 |
サラウンド左/右 | 4/5 | サラウンドチャンネルの音声を出力します。サラウンドバックを使用していない場合は、サラウンドバックチャンネルの音声も出力します。 |
サラウンドバック左/右 | 6/7 | サラウンドバックチャンネルの音声を出力します。 |
プレゼンス左/右 | E/R | シネマDSP 3D の効果音や、Dolby Atmos およびDTS:Xコンテンツの上方チャンネルの音声を出力します。 |
サブウーファー | 9 | LFE（低域効果音）チャンネルの音声や、フロントやサラウンドチャンネルなどの低音を出力します。 |
お知らせ
- プレゼンススピー力ーの配置方法は次の3 種類あります。視聴環境に合わせていずれかを選んでください。どの配置方法でもDolby Atmos、DTS:X およびシネマDSP 3D をお楽しみいただけます。
- フロントハイト
- オーバーヘッド
- ドルビーイネーブルドSP
- プレゼンススピーカーの配置について、詳しくは次をご覧ください。
