楽器や音楽再生プレーヤーをつなぐ

楽器や音楽再生プレーヤーを接続して、BGMや効果音を入れる場合の設定について説明します。

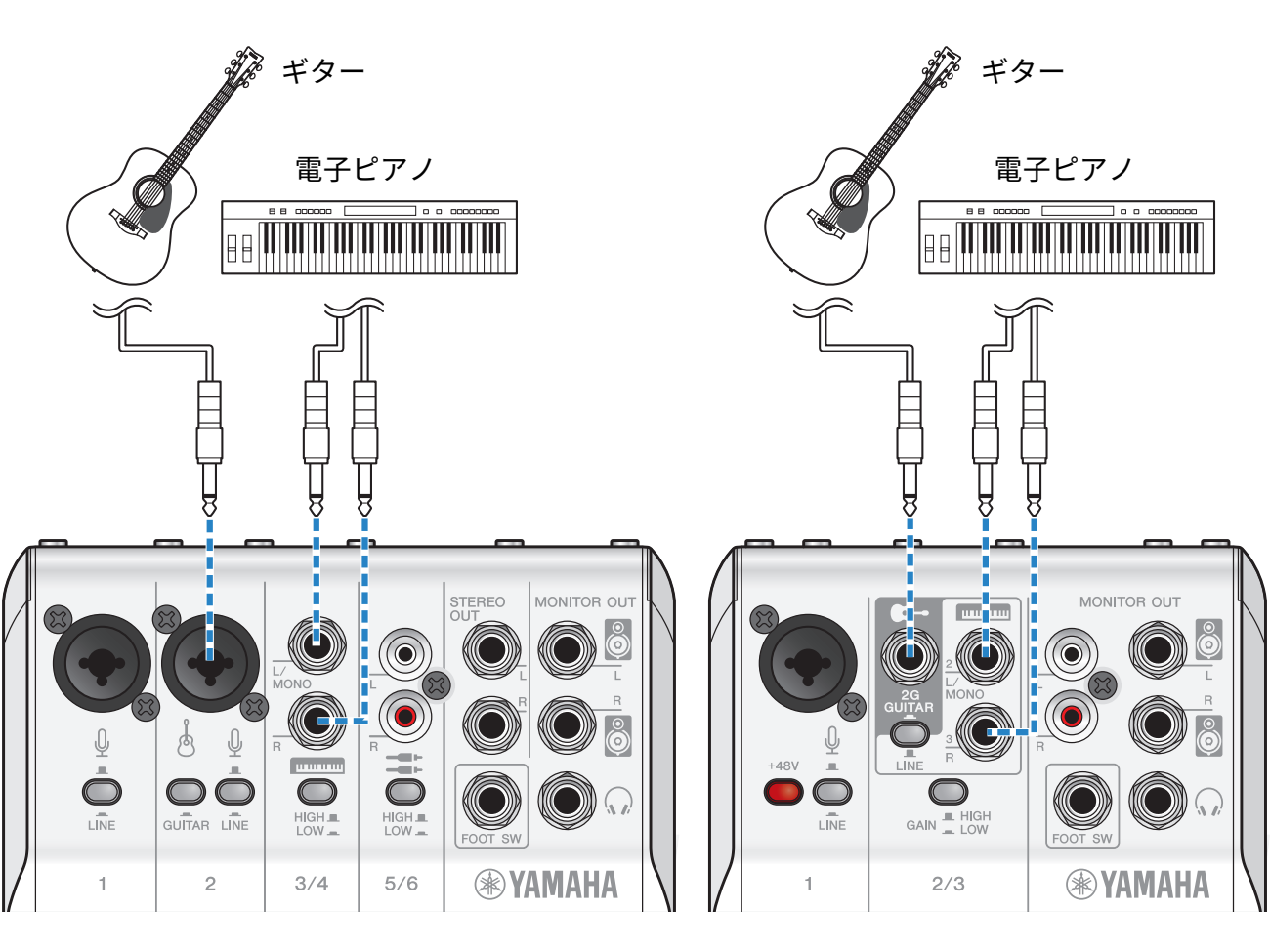

楽器をつなぐ

AG06MK2
ギターはチャンネル2にアンバランスのフォーンケーブルで接続し、[GUITAR]スイッチをオン（O）にしてください。 音量はチャンネル2のレベルツマミで調整します。
電子ピアノやシンセサイザーなどの電子楽器はチャンネル3/4のライン入力端子に接続してください。音量はチャンネル3/4のレベルツマミで調整します。

AG03MK2
ギターはギター入力端子にアンバランスのフォーンケーブルで接続し、[GUITAR/LINE]切り替えスイッチをGUITAR（O）にしてください。
電子ピアノやシンセサイザーなどの電子楽器はチャンネル2のライン入力端子に接続し、[GUITAR/LINE]切り替えスイッチをLINE（N）にしてください。 音量はチャンネル2のレベルツマミで調整します。

お知らせ
  • 接続には変換ケーブルやエフェクターなどが必要になる場合があります。お使いの楽器の接続方法を確認してください。

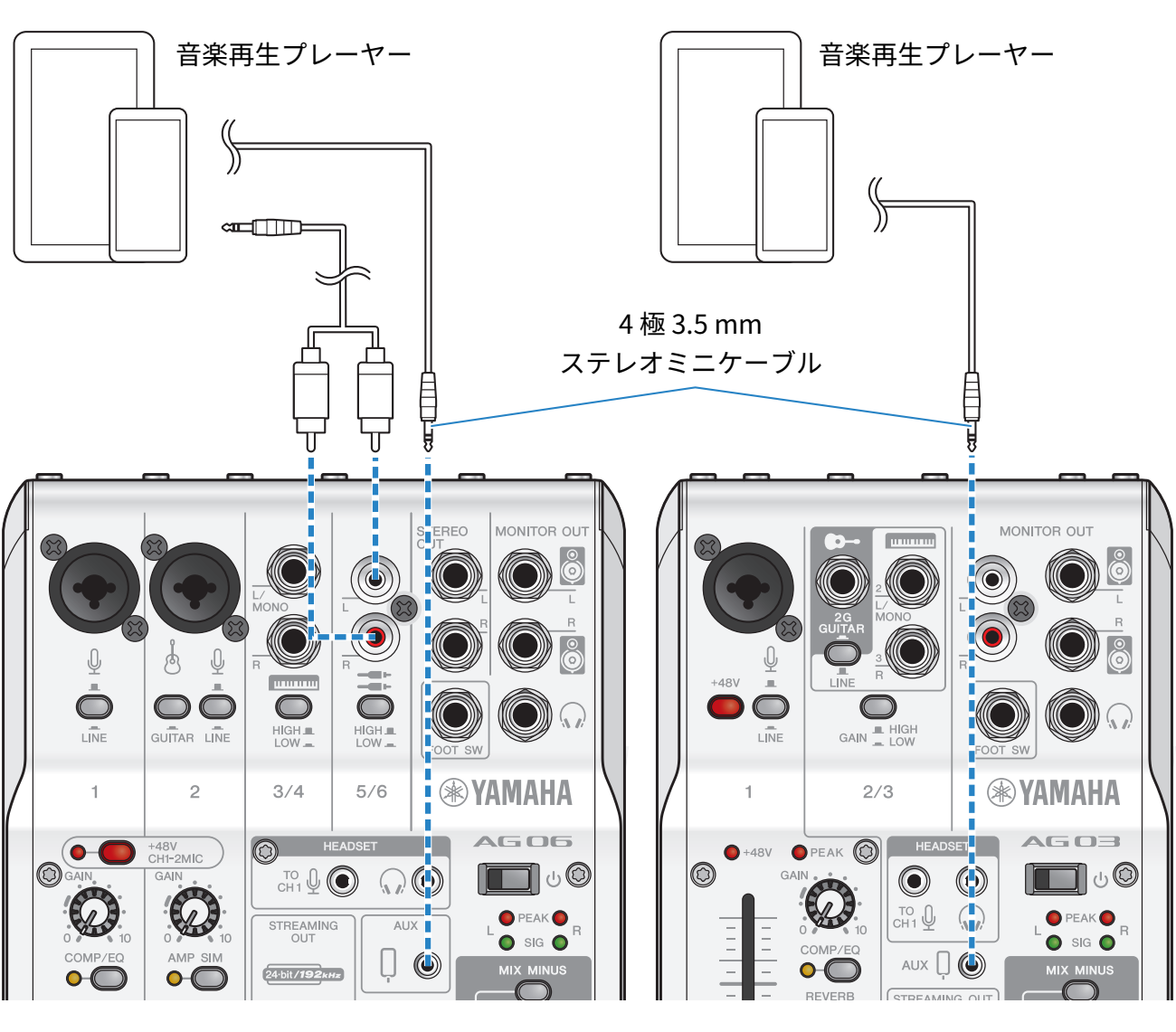

BGMや効果音を入れる

BGMや効果音を再生する場合には、音楽再生プレーヤーを[AUX（P）] スマートフォン入出力端子に接続します。

音量は接続した機器側で調節してください。

AG06MK2はチャンネル5/6に入力すると、チャンネル5/6のレベルツマミで音量を調節できます。
