부록

USB 포트에 대한 안전 주의f[사항

● 사용할 수 있는 USB 장치

  • USB 플래시 드라이브를 사용하십시오. 다른 USB 장치(USB 허브, 마우스, 컴퓨터 키보드 등)는 연결이 가능하더라도 사용할 수 없습니다.

  • USB 1.1~2.0 USB 플래시 드라이브를 이 장치와 함께 사용할 수 있습니다(단, 모든 USB 플래시 드라이브의 작동이 보장되는 것은 아닙니다).

USB 포트의 정격은 최대 5V/500mA입니다. 500mA 이상의 전류가 필요한 장치를 연결하면 이 장치에 대한 전원 공급이 중단됩니다.

● USB 플래시 드라이브 연결

  • 데이터가 기록되는 동안 USB 플래시 드라이브를 제거하거나 설치하지 마십시오. 그렇지 않으면 이 장치가 작동을 멈추거나 USB 플래시 드라이브 또는 해당 데이터가 손상될 수 있습니다.

  • USB 플래시 드라이브를 제거한 후 다시 설치하기 전에 몇 초간 기다리십시오.

important 주의사항

  • USB 연장 케이블을 사용할 때는 1m 이내로 하십시오.

USB 플래시 드라이브 사용

● USB 플래시 드라이브 포맷

FAT32 또는 FAT16으로 포맷된 USB 플래시 드라이브를 사용하십시오. 컴퓨터를 사용하여 포맷합니다. 다른 장치로 포맷된 USB 플래시 드라이브는 이 장치에서 제대로 작동하지 않을 수 있습니다.

● 우발적인 데이터 손실 방지

일부 USB 플래시 드라이브에는 우발적인 데이터 삭제를 방지하기 위한 쓰기 방지 기능이 있습니다. USB 플래시 드라이브에 중요한 데이터가 포함된 경우 덮어쓰기를 방지하기 위해 쓰기 방지를 합니다. 마찬가지로, 예를 들어 USB 플래시 드라이브에 데이터를 추가하기 전에는 쓰기 방지를 제거해야 합니다.

● USB 플래시 드라이브가 설치된 이 장치 끄기

데이터를 쓰고 있는 동안에는 이 장치를 끄지 마십시오. 그렇지 않으면 USB 플래시 드라이브 또는 해당 데이터가 손상될 수 있습니다.

SD 메모리 카드 사용 시 안전 주의사항

● 사용할 수 있는 SD 메모리 카드

  • SD 또는 SDHC 형식의 메모리 카드를 사용하십시오. (SDXC 형식은 지원하지 않음).

● 지원되는 파일 사양

WAV 파일
파일 확장자 .wav에만 해당합니다.
44.1kHz, 48kHz, 88.2kHz, 96kHz의 샘플링 속도가 지원됩니다.
16비트, 24비트, 32비트 PCM 모노 및 스테레오가 지원됩니다.

MP3 파일
하나의 MPEG 오디오만 지원됩니다.
Layer III가 지원되고(확장자 .mp3만) 자유 형식은 제외됩니다.
32kHz, 44.1kHz, 48kHz의 샘플링 속도가 지원됩니다.
32~320kbps의 비트 전송률과 VBR(가변 비트 전송률)이 지원됩니다.

● SD 메모리 카드 삽입

  • SD/ACT 표시등이 켜져 있는 동안에는 SD 메모리 카드를 삽입하거나 제거하지 마십시오. 그렇지 않으면 이 장치가 작동을 멈추거나 SD 메모리 카드 또는 해당 데이터가 손상될 수 있습니다.

  • SD 메모리 카드를 제거한 후 다시 삽입하기 전에 몇 초간 기다리십시오.

SD 메모리 카드 사용

● SD 메모리 카드 포맷

  • SD의 경우 FAT16으로 포맷하고, 또는 SDHC의 경우 FAT32로 포맷한 SD 메모리 카드를 사용하십시오. 컴퓨터를 사용하여 포맷합니다. 다른 장치로 포맷된 SD 메모리 카드는 이 장치에서 제대로 작동하지 않을 수 있습니다.

● 우발적인 데이터 손실 방지

  • SD 메모리 카드에는 우발적인 데이터 삭제를 방지하기 위한 잠금 스위치가 있습니다. SD 메모리 카드에 중요한 데이터가 포함된 경우 덮어쓰지 않도록 잠급니다. 마찬가지로, 예를 들어 SD 메모리 카드에 데이터를 추가하기 전에 잠금을 해제해야 합니다.

● SD 메모리 카드가 삽입된 상태에서 이 장치 끄기

  • 이 장치를 끄기 전에 SD/ACT 표시등이 꺼져 있는지 확인하십시오. 그렇지 않으면 SD 메모리 카드 또는 해당 데이터가 손상될 수 있습니다.

가장 먼 DCP 제어 패널까지의 거리

DME7에서 가장 먼 DCP 제어 패널까지의 거리는 연결된 DCP의 수에 따라 다릅니다.

예 1. 8대의 DCP 장치가 있는 경우

dcp1

예 2. 2대의 DCP 장치가 있는 경우

dcp2

연결된 장치의 수와 거리의 관계는 다음 표를 참조하십시오.

연결된DCP의 수량 DME7에서 가장 먼 DCP까지의 거리

1

1000m

2

850m

3

550m

4

400m

5

350 m

6

250 m

7

250 m

8

200 m

note 주

  • 디지털 컨트롤러 허브인 DCH8을 사용하여 성형으로 연결합니다.

메시지 목록

DME7 디스플레이에 표시되는 메시지와 대책은 다음과 같습니다.

데이터 ID 데이터 이름 메시지[Device Mute screen](정상) 메시지[Warning](경고) 메시지[Error](에러) 메시지[Fault](결함)

30002

EXT TEMP Limit

-

환경 온도가 장치 상한을 초과했습니다. 공기 흐름을 확인하십시오.

-

-

30009

FAN
Rotation
Error

-

FAN 회전 속도가 제어 불능입니다. 팬 회전이 외부 장애물에 의해 방해받지 않는지 확인하십시오.

-

FAN이 정지했습니다. Yamaha 서비스 담당자에게 문의하십시오.

30010

Fan
Lifespan
Warning

-

FAN이 곧 예상 수명에 도달합니다. Yamaha 서비스 담당자에게 문의하십시오.

-

-

30011

Low Battery

-

남은 배터리 충전량이 부족합니다. 교체하십시오.

배터리 충전량이 곧 소진됩니다. 교체하십시오.

남은 배터리 충전량이 없습니다. 데이터의 일부를 올바르게 보존할 수 없습니다.

30022

Leader W/C Unlock

-

-

리더 워드 클럭 소스에서 잘못된 워드 클럭이 감지되었습니다.

-

30024

Storage Lifespan Warning

-

저장 장치의 예상 수명이 곧 종료됩니다. Yamaha 서비스 담당자에게 문의하십시오.

-

-

30025

Storage
Access
Error

-

스토리지에 데이터를 쓰는 중 에러가 발생했습니다.

-

스토리지에 데이터를 쓰는 중 에러가 발생했습니다. Yamaha 서비스 담당자에게 문의하십시오.

30026

IP Address Duplicate

-

-

IP 주소 충돌이 감지되었습니다.

-

30033

Dante Module Error

-

단테 모듈이 페일 세이프 모드에서 실행 중입니다.

-

단테 모듈이 응답하지 않습니다. 단테 펌웨어 복구를 시도하거나 Yamaha 서비스 담당자에게 문의하십시오.

30034

No Dante Connection

-

단테 포트에 연결된 네트워크가 없습니다. 단테 연결을 확인하십시오.

-

-

30037

Wrong Dante Clock

-

단테 워드 클럭 설정이 잘못되었습니다. 설정을 확인하십시오.

-

-

30038

Muted - Dante Clock Err.

-

-

잘못된 단테 워드 클럭 설정으로 인해 음소거되었습니다. 단테 워드 클럭 설정을 확인하십시오.

-

30039

Dante Clock Offset Err.

-

단테 클럭 주파수 오프셋이 불안정합니다. 이더넷 스위치 설정을 포함한 네트워크 구성을 확인하십시오.

-

-

30040

Dante Redundancy
Triiggered

-

단테 오디오 전송이 보조 네트워크로 전환되었습니다.

-

-

30041

Dante Secondary
Error

-

단테 보조 포트가 작동하지 않습니다.

-

-

30047

Power ON

전원 ON

-

-

-

30049

Device Initialized

메모리 초기화가 수행됨.

-

-

-

30050

Time Synchronized

날짜와 시간이 동기화됩니다.

-

-

-

30051

Firmware Updated

펌웨어 업데이트가 수행됨.

-

-

-

30052

Scene/Snapshot Store

장면/스냅샷 저장이 수행됨.

-

-

-

30053

Scene/Snapshot Recall

장면/스냅샷 리콜이 수행됨.

-

-

-

30056

PSU Switched Over

-

이중화 전원 공급 장치 “A” 또는 “B”가 고장남. 전원 케이블과 소스를 확인하십시오.

-

-

30057

Dante Link 100Mbps

-

단테 링크 속도가 기가비트 미만입니다. 다른 네트워크 스위치나 다른 포트에 연결해 보십시오. 또는 다른 네트워크 케이블을 사용해 보십시오.

-

-

30058

Sub Module Error

-

-

-

내부 하위 모듈이 응답하지 않습니다. Yamaha 서비스 담당자에게 문의하십시오.

30059

Sub Module Rebooted

-

-

내부 하위 모듈이 의도하지 않게 재부팅되었습니다.

-

30060

Illegal MAC address

-

-

-

제어 이더넷 인터페이스에서 잘못된 MAC 주소가 감지되었습니다. Yamaha 서비스 담당자에게 문의하십시오.

30061

Dante MAC Address Err.

-

-

-

단테 이더넷 인터페이스에서 잘못된 MAC 주소가 감지되었습니다. Yamaha 서비스 담당자에게 문의하십시오.

30062

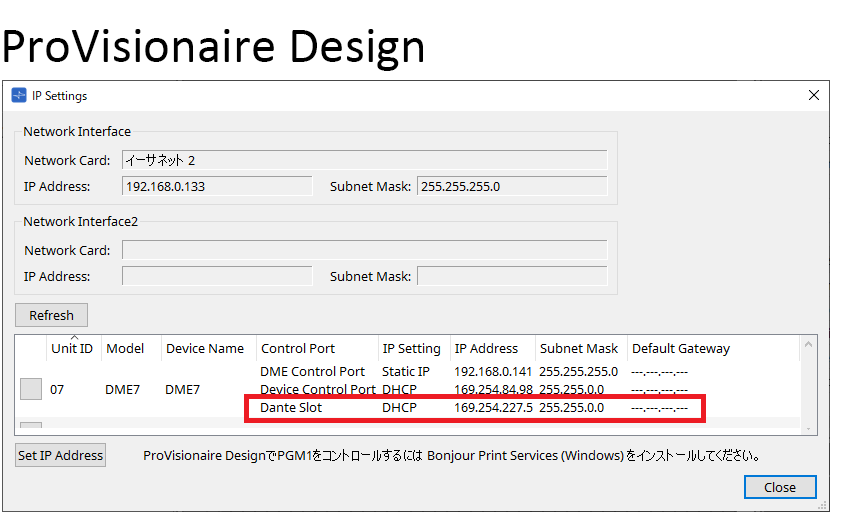

IP Address Assigned

네트워크 인터페이스에 IP 주소가 할당되었습니다.

-

-

-

30063

IP Address Assigned (Auto IP)

네트워크 인터페이스에 IP 주소가 할당되었습니다(자동 IP).

-

-

-

30064

IP Address Released

DHCP 서버가 할당한 IP 주소가 해제되었습니다.

-

-

-

30065

Internal Network
Error

-

-

잘못된 네트워크 주소로 인해 내부 서브 모듈과 연결할 수 없습니다.

-

30066

Dante (TX) Overflow

-

-

단테 오디오 플로우 리소스(TX)가 초과되었습니다. 단테 플로우 리소스와 일치하도록 단테 패치를 다시 디자인하십시오.

-

30067

Dante (RX) Overflow

-

-

단테 오디오 플로우 리소스(RX)가 초과되었습니다. 단테 플로우 리소스와 일치하도록 단테 패치를 다시 디자인하십시오.

-

30068

Dante Settings Locked

-

단테 장치 잠금 또는 DDM 권한 설정으로 인해 단테 모듈에 단테 설정 변경 사항을 적용할 수 없습니다.

-

-

30069

DCP Comms Error

-

-

호스트 장치와 DCP 간의 통신 시퀀스 중에 통신 에러가 감지되었습니다. 다음 사항이 사양 내에 있는지 확인하십시오.
1) 케이블 길이
2) 케이블 품질
3) 체인의 마지막 DCP가 종료되었습니다.

-

30070

DCP Configuration
Error

-

-

연결된 DCP와 올바르게 통신할 수 없습니다. 다음을 확인하십시오
1) 패널 ID가 올바르게 설정되어 있을 것.
2) 사전 구성된 DCP 타입과 유선으로 연결된 실제 DCP 타입이 동일할 것.

-

30071

DSP Resource Overflow

-

-

오디오 신호 처리를 위한 리소스가 예기치 않게 오버플로되어 잡음 소리가 발생할 수 있습니다.

-

30072

Incompatible Data/File

-

-

호환되지 않는 데이터 형식으로 인해 데이터 또는 파일을 불러오거나 가져올 수 없습니다.

-

30073

Incompatible RC Protocol

-

-

호환되지 않는 프로토콜 버전으로 인해 외부 원격 제어 장치/소프트웨어와 통신/응답할 수 없습니다.

-

30074

DHCP Server No Response

-

-

DHCP 서버가 디바이스에 응답하지 않습니다.

-

30075

NTP Server No Response

-

-

NTP 서버가 디바이스에 응답하지 않습니다.

-

30076

Missing License

-

-

라이선스가 없거나 부족하여 이 장치의 일부 또는 전체 기능이 작동을 멈추었습니다. 추가 라이선스를 활성화하거나 해당 기능을 제거하십시오.

-

30077

Setting Data
Corrupted/Lost

-

-

손상된 데이터/파일이 감지되었습니다.

-

30078

Storage Full

-

-

스토리지가 가득 찼습니다.

-

30079

Unsupported
File System

-

-

스토리지 드라이브가 지원되지 않는 파일 시스템 종류로 포맷되었습니다. 스토리지를 지원되는 형식으로 다시 포맷하십시오.

-

30080

Removable Drive Mounted

이동식 드라이브가 장치에 장착되었습니다.

-

-

-

30081

Removable Drive Unmounted

이동식 드라이브가 장치에서 분리되었습니다.

-

-

-

30082

File Not Found

파일을 찾을 수 없습니다.

-

-

-

30083

Authentication Failed

-

잘못된 PIN 코드/비밀번호가 입력되었습니다.

-

-

30084

Panel Locked

조작 패널이 잠겨 있습니다.

-

-

-

30085

Panel Unlocked

조작 패널이 잠금 해제되었습니다.

-

-

-

30086

Scene/Snapshot
Recall Failed

-

-

장면/스냅샷 데이터를 리콜하지 못했습니다.

-

30087

Data Sync Failed

-

-

동기화 시퀀스가 예기치 않게 중지되었습니다.

-

일반 사양

내부 처리

44.1/48/88.2/96kHz

지연

2.7ms(단테 지연이 0.25ms인 Rio-D2 아날로그 입력/출력에서, DME7의 출력을 통한 단테)

메모리

파라미터 세트: 1,000
스냅샷: 10,000

냉각

정속 팬 × 1

팬 잡음

NC20(전면 패널에서 1m)

단테 인터페이스

채널 수

64IN, 64OUT, 이중화(256IN, 256OUT으로 확장 가능)

샘플링 주파수

44.1/48/88.2/96kHz

비트 심도

24/32비트

USB 오디오

채널 수

8 입력, SRC와 8 출력

샘플링 주파수

44.1/48/88.2/96kHz

커넥터

단테

etherCON × 2 (PRIMARY/SECONDARY)
1000Base-T

DCP

RJ45 × 1

USB TO HOST

USB 오디오용 USB 2.0 C 타입 커넥터

USB TO DEVICE

저장/불러오기용 USB 2.0 표준-A 커넥터, USB 메모리로 펌웨어 업데이트

네트워크

RJ45 × 1
100Base-TX

GPI

Euroblock 16단자(미니) × 2
(GPI x16, GPO x8, +5V 전원 x4)

MIDI

DIN 5핀 x 2 (IN, OUT)

AC IN

AC 투입구(IEC, V-Lock) x 2

메모리 장치 사양

호환 가능한 형식

파일 형식: FAT32, FAT16

지원 용량

최대 미디어 용량:
SDHC: 최대 32GB
SD: 최대 2GB

최대 파일 크기

FAT16: 최대 2GB
FAT32: 최대 4GB

컨트롤

전면 패널

GUI 제어용 로터리 엔코더 및 버튼
조작 잠금 기능(전체 잠금 또는 볼륨 및 음소거를 제외한 잠금)

디스플레이

224 × 48 픽셀, 밝기 조정이 가능한 모노 컬러
자동 디스플레이 끄기 기능

AC 전원 요구 사항

100V-240V 50Hz/60Hz

전력 소비

100W

열 발산

86.3 kcal/h

작동 온도

0~40도

스토리지 온도

-20~60도

치수(가로×세로×깊이)

480x132x363mm(3U)

중량

9.5kg

마감

전면 패널: 메탈(블렉 페인트)먼셀 근사치 N2.5 핸들: 알루미늄(블렉 페인트)

포함된 항목

셋업 가이드
Euroblock 플러그 2개(16핀, 3.50mm 피치)
전원 코드 2개
케이블 후크 1개

별매품

DCP4V4S-US/EU
DCP1V4S-US/EU
DCP4S-US/EU
DCH8

확장 라이선스

DEK-DME7-DX64

치수

단위: mm

dimensions

블록도

block diagram

이 문서는 발행 당시의 최신 사양을 기반으로 합니다. 최신 버전은 Yamaha 웹사이트에서 다운로드할 수 있습니다.

© 2023 Yamaha Corporation
Published 01/2024
YJMA-B0
