I/Oインターフェース R Series(AD/DA)
概要
Rio3224-D3 / Rio1608-D3 / Rio3224-D2 / Rio1608-D2 / RUio1608SB-D / RUio0804-D / RUio16FLX-DはDante対応I/Oラックです。アナログ端子からの入力をDanteの出力に変換したり、Danteの入力をアナログ端子への出力に変換したりできます。
Danteの入力をデジタル出力(AES/EBU)に変換できるモデルもあります。

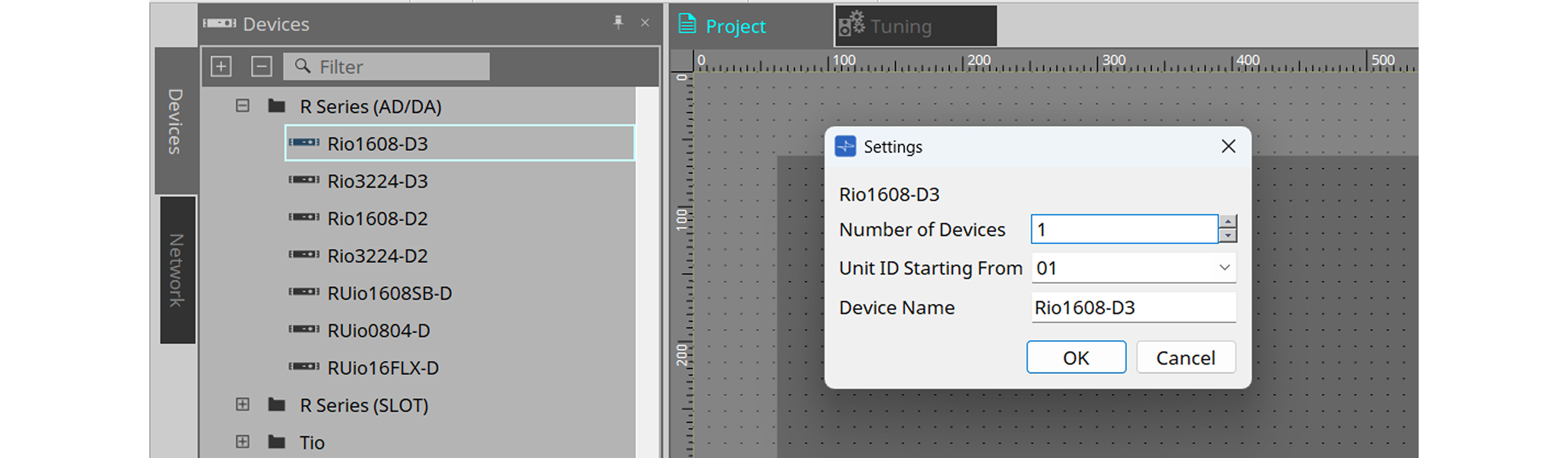

「Project」シート
機器を配置するシートです。機器を配置するときに、下記のSettings画面が表示されます。
-
Number of Devices
シートに配置する機器の台数を選択します。 -
Unit ID Starting From
機器のUnit IDをどの番号から開始するかを選択できます。 -
Device Name
デバイス名を表示、編集できます。

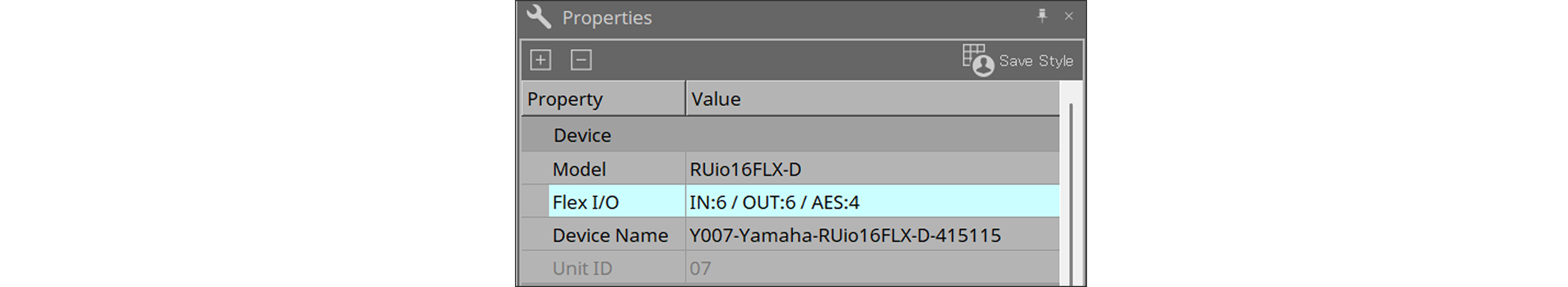

「Properties」エリア
「Project」シート上の機器を選択すると、「Properties」エリアに機器の情報が表示されます。
-

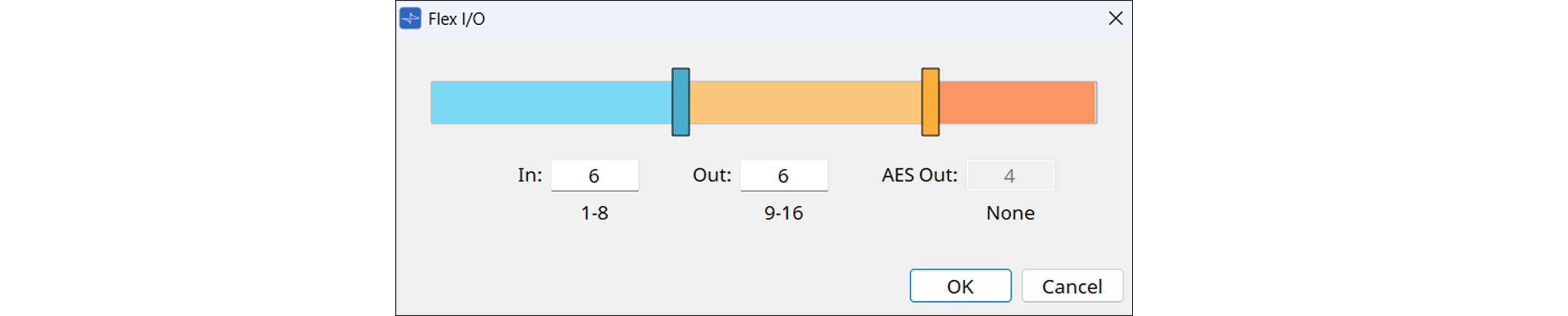

Flex I/O(RUio16FLX-Dのみ)
Flex I/Oの割り当てを設定します。オンライン時のみ編集可能です。
[Value]列をクリックすると編集画面が開きます。
バーを動かして割り当てを設定してください。2ch単位で設定が可能です。
上段のボックスに設定値、下段にチャンネル番号を表示します。
[OK]をクリックすると機器が再起動し、設定が機器に反映されます。
エディター
「Project」シート上のデバイスをダブルクリックすると、直接エディターが開きます。

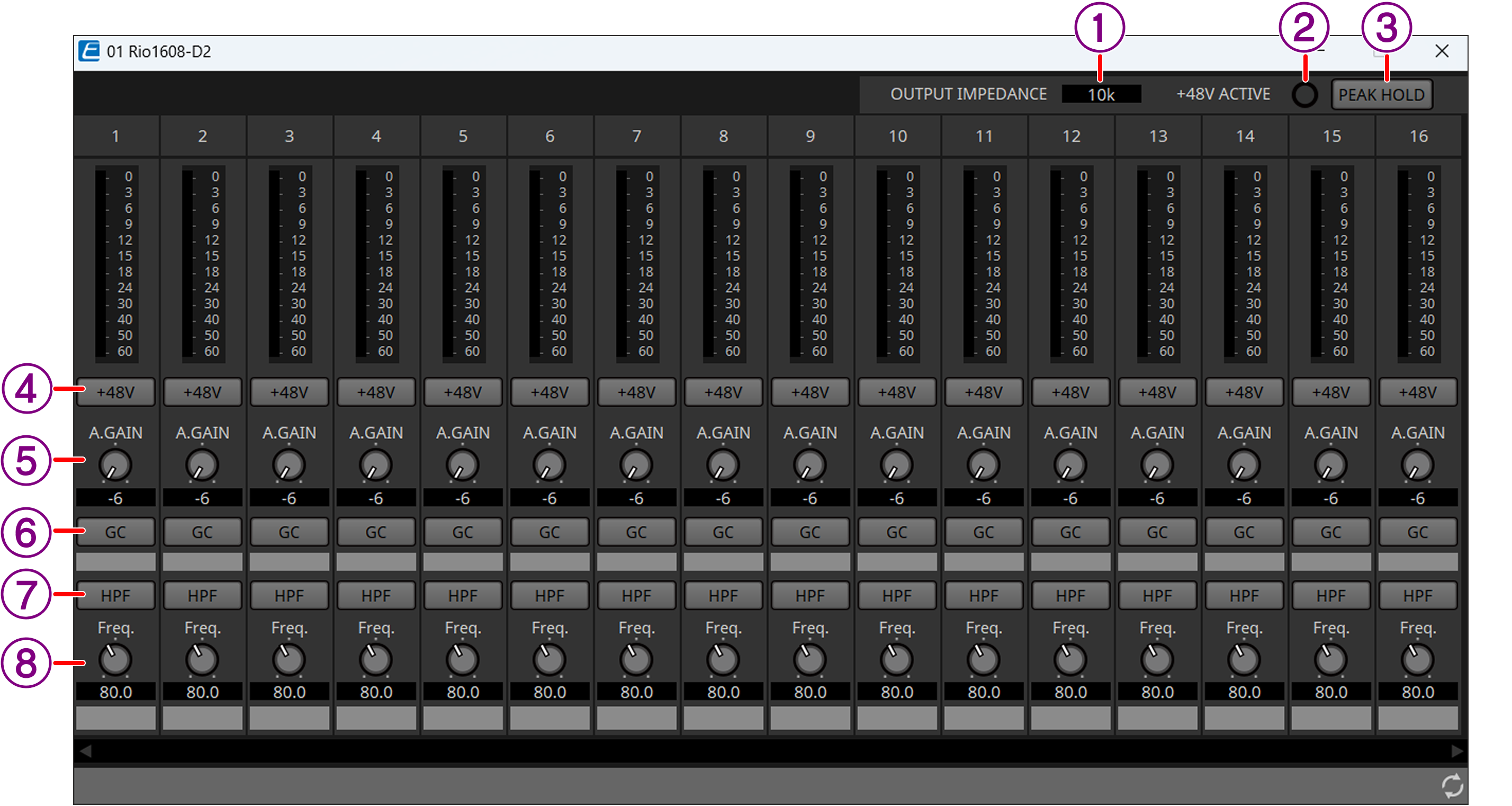

INPUT
ここではRio1608-D2の画面を用いて説明します。
RUio16FLX-Dでは、Flex I/OでInputに割り当てられているチャンネルのみ表示されます。
①[OUTPUT IMPEDANCE] (Rio3224-D2 / Rio1608-D2のみ)
出力インピーダンスを600または10kに設定します。
②[+48V ACTIVE]インジケーター
機器のファンタム機能の有効/無効を表示します。
③[PEAK HOLD]ボタン
このボタンをオンにすると、各レベルメーターのピークが保持されます。オフにすると、保持されていたピークが解除されます。
④[+48V]ボタン
HAのファンタム電源 (+48V) のオン/オフを切り替えます。機器のファンタム機能が有効なときに、このボタンのオンが有効になります。
⑤[A.GAIN]ノブ
HAアナログゲインを調整できます。
⑥[GC]インジケーター/ ゲイン値
Rシリーズ (AD/DA) のゲインコンペンセーションのオン / オフ状態が表示されます。ゲインコンペンセーションがオンのときは、ゲインコンペンセーションにより固定されたゲイン値が表示されます。
⑦[HPF]ボタン
オン(点灯)にすると、オーディオ信号にハイパスフィルターをかけることができます。
⑧[Freq.]ノブ
ハイパスフィルターをかける周波数帯域を調節できます。

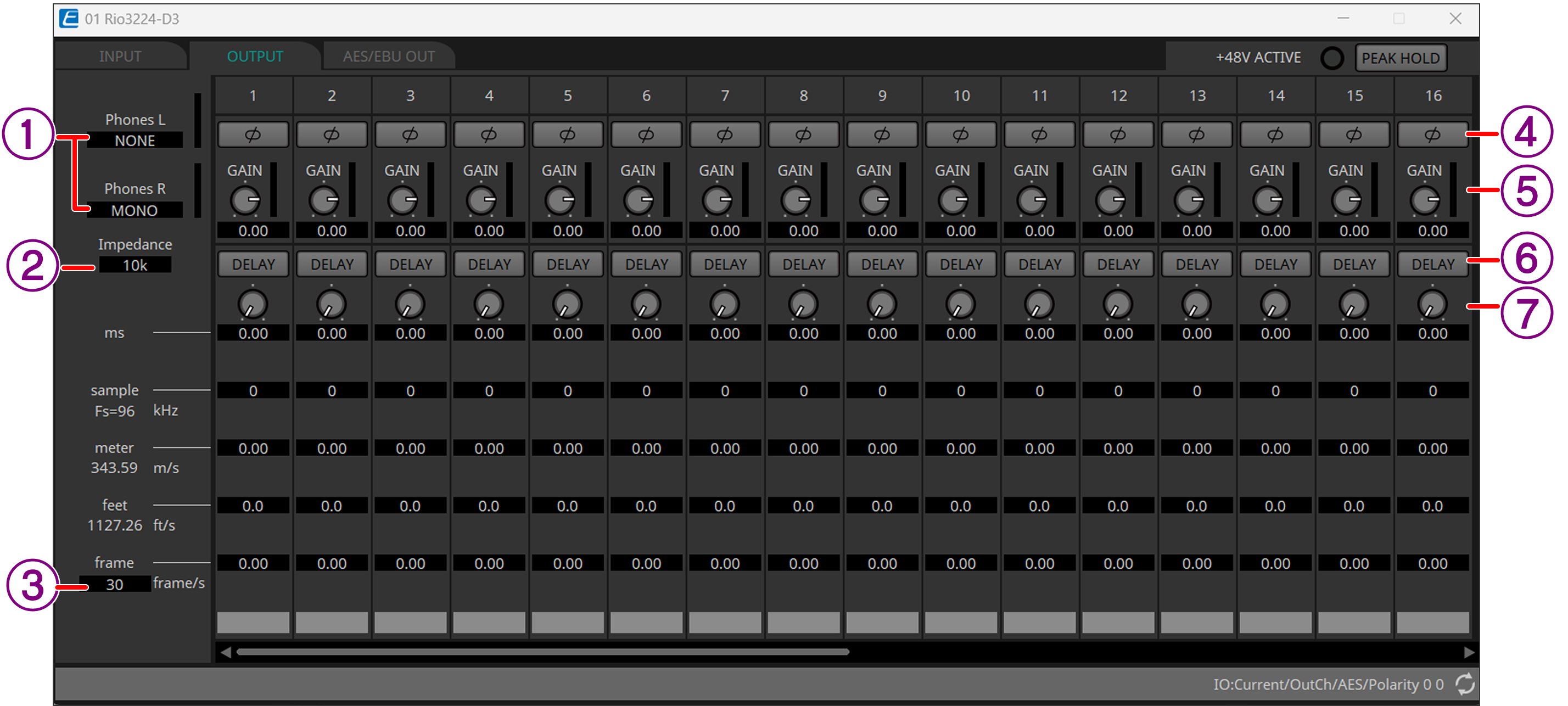

OUTPUT、AES/EBU OUT
左上のタブを切り替えるとエディターが表示されます。
OUTPUTはRio3224-D3とRio1608-D3のみ、AES/EBU OUTはRio3224-D3のみです。
ここではRio3224-D3の画面を用いて説明します。
①[Phones]
PHONES OUTポートに出力する音声を選択します。
| LとRで同じソースを選択するか、Lでソースを選択してRをMONOにすると音声がモノで出力されます。 |
②[Impedance]
出力インピーダンスを600または10kから選択します。
③[frame]
フレーム数を設定します。
④[Polarity]ボタン
位相を切り替えます。
⑤[Gain]ノブ
出力ゲインを設定します。
⑥[Delay]ボタン
ディレイをON/OFFします。
⑦[Delay]ノブ
ディレイタイムを設定します。
