啟動

使用本軟體前

dspMixFx 包含在 TOOLS FOR UR-C/URX-C 中。
如需安裝指示，請參閱 UR-C/URX-C 系列裝置的《設定指南》。

開啟 dspMixFx

Windows
[所有程式] 或 [所有應用程式] → [dspMixFx UR-C]
Mac
[應用程式] → [dspMixFx UR-C]

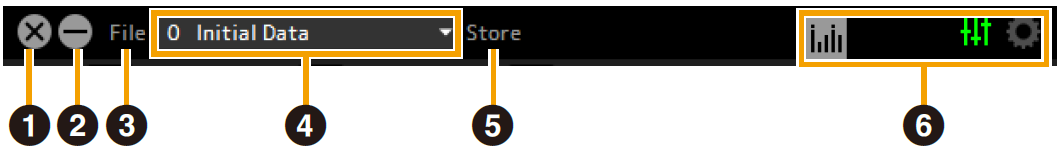

操作工具區

此為設置 dspMixFx UR-C 整體通用設定的區域。

➊ 退出: 退出 dspMixFx UR-C。
➋ 最小化: 將 dspMixFx UR-C 視窗最小化。
➌ File (檔案): 顯示四個不同的選單。

選單	說明
Open (開啟)	開啟 dspMixFx UR-C 設定檔。
Save (儲存)	將 dspMixFx UR-C 設定檔儲存至電腦。
Import Scene (匯入場景)	從 dspMixFx UR-C 設定檔匯入場景。在對話方塊中選擇一個檔案。[IMPORT SCENE] 視窗隨即顯示。在 [IMPORT SCENE] 視窗左側，選取要匯入的 dspMixFx UR-C 設定檔和場景。在 [IMPORT SCENE] 視窗右側，選取匯入目標位置。按一下 [OK] 匯入場景。
Initialize All Scenes (初始化所有場景)	初始化所有已儲存的場景。

選單

說明

Open (開啟)

開啟 dspMixFx UR-C 設定檔。

Save (儲存)

將 dspMixFx UR-C 設定檔儲存至電腦。

Import Scene (匯入場景)

從 dspMixFx UR-C 設定檔匯入場景。在對話方塊中選擇一個檔案。[IMPORT SCENE] 視窗隨即顯示。在 [IMPORT SCENE] 視窗左側，選取要匯入的 dspMixFx UR-C 設定檔和場景。在 [IMPORT SCENE] 視窗右側，選取匯入目標位置。按一下 [OK] 匯入場景。

Initialize All Scenes (初始化所有場景)

初始化所有已儲存的場景。

➍ 場景: 顯示場景名稱。按一下此處，即可變更場景名稱。按一下右側按鈕 (▼)，即可開啟用來叫出其他場景的視窗。再按一下即可叫出所需場景。
➎ Store (儲存區): 開啟場景儲存區視窗。在 STORE NAME (儲存區名稱) 欄位中輸入所需的場景名稱。在 No. NAME (編號名稱) 欄位中，選取場景的儲存目標位置。按一下 [OK] (確定) 以儲存場景。
➏ 選取視窗: 選取所需的 dspMixFx UR-C 視窗。選定的視窗圖示會以綠色醒目顯示。

選單	說明
	主視窗
	設定視窗
	儀表視窗
(僅限 UR24C)	顯示監聽模式設定。 DAW：白 DJ：紅按一下這裡可開啟設定視窗。

選單

說明

主視窗

設定視窗

儀表視窗

(僅限 UR24C)

顯示監聽模式設定。
DAW：白
DJ：紅
按一下這裡可開啟設定視窗。

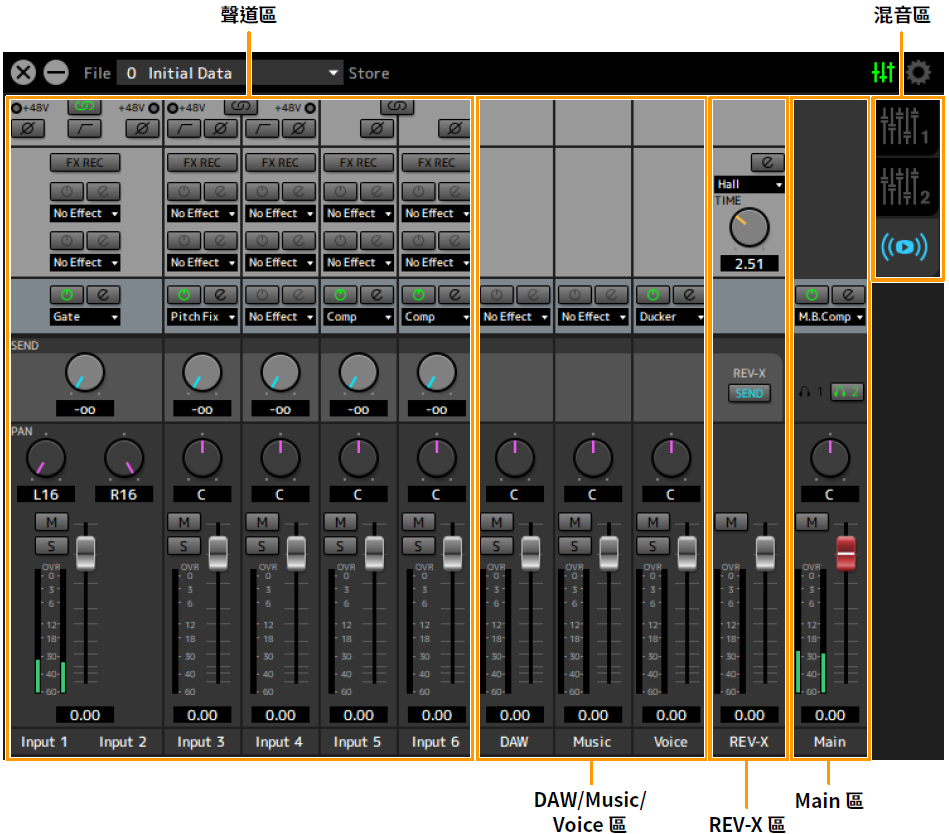

操作主視窗

此視窗可用來設定整個訊號流程。主視窗由五個區域構成。
・聲道區
・ DAW/Music/Voice 區
・ REV-X 區
・ Main 區
・混音區

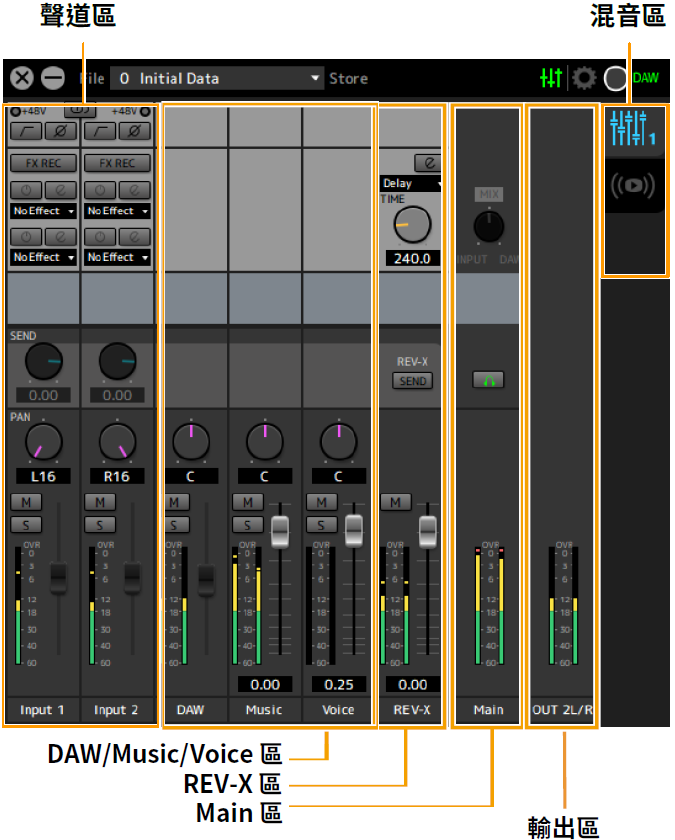

僅限 UR24C
主視窗由六個區域構成：上述五個區域加上輸出區。
・輸出區 (僅限 UR24C)

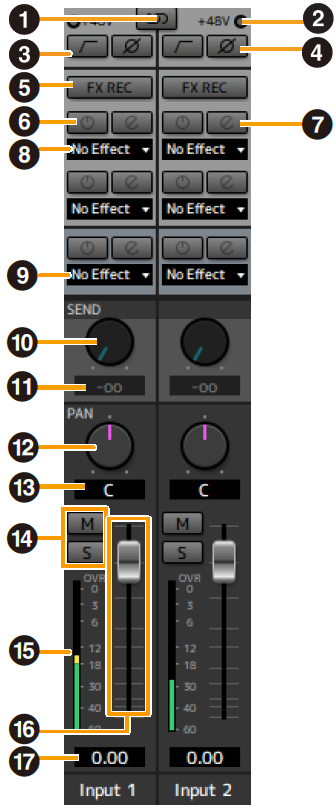

聲道區

用來設置輸入聲道設定的區域。

[選擇串流時的範例 (REV-X 傳送已開啟)]

➊ 聲道連結: 開啟 (亮燈) 和關閉 (熄燈) 兩個相鄰聲道的聲道連結功能。啟用此功能時，兩個單聲道將變成一個立體聲聲道。
➋ +48V: 顯示裝置幻象電源功能的開/關 (亮燈/熄燈) 狀態。
➌ 高通濾波器: 開啟 (亮燈) 和關閉 (熄燈) 高通濾波器。若要選擇高通濾波器的截止頻率，請使用「設定視窗」。
UR44C/URX44C ：不適用於 [LINE INPUT 5/6]。
➍ 相位: 開啟 (亮燈) 和關閉 (熄燈) 訊號的相位反轉。
➎ FX REC (效果錄音): 開啟和關閉 FX REC (效果錄音)。

設定	說明
開啟 (亮燈)	同時對監聽訊號 (傳送至裝置) 和錄音訊號 (傳送至 DAW 軟體) 套用效果。
關閉 (熄燈)	僅對監聽訊號 (傳送至裝置) 套用效果。

設定

說明

開啟 (亮燈)

同時對監聽訊號 (傳送至裝置) 和錄音訊號 (傳送至 DAW 軟體) 套用效果。

關閉 (熄燈)

僅對監聽訊號 (傳送至裝置) 套用效果。

➏ 效果開啟/關閉: 開啟 (亮燈) 和關閉 (熄燈) 效果。

➐ 編輯效果: 開啟 (亮燈) 和關閉 (熄燈) 選定的效果設定視窗。
➑ 效果類型: 選取效果類型。
設定：No Effect (無效果)、Ch.Strip、Clean、Crunch、Lead、Drive、Pitch Fix

註
可同時使用的效果器設有數量上限。請參閱 UR-C/URX-C 系列裝置使用指南中的「效果器使用限制」。
➒ 串流效果: 只有已在混音區選取串流混音時，此項目才會顯示。
此效果只會套用至在串流混音功能中播放的音訊。各聲道輸出至 DAW 的訊號則不受影響。
無法選取 No Effect、Gate 或 Comp 做為效果類型。
➓ REV-X 傳送: 調整傳送至 REV-X 的訊號聲級。只有已在 REV-X 區啟用 REV-X 傳送時，才能設置此設定。
範圍：−∞ dB–+6.00 dB
⓫ REV-X 傳送值: 顯示和調整 REV-X 傳送值。若要啟用編輯功能，請按兩下此值。
只有已在 REV-X 區啟用 REV-X 傳送 (亮燈) 時，才能設置此設定。
⓬ Pan (聲像): 調整聲像。
UR22C/URX22C ：只有已在混音區選取串流混音時，此項目才會顯示。
範圍：L16–C–R16
⓭ 聲像值: 顯示和調整聲像值。若要啟用編輯功能，請按兩下此值。
⓮ 靜音 (Mute) 和獨奏 (Solo): 開啟 (亮燈) 和關閉 (熄燈) 靜音 (M) 和獨奏 (S) 功能。
⓯ 聲級儀表: 顯示訊號聲級。峰值保持 (Peak hold) 通常設定為開啟。

顯示顏色	說明
綠	最高至 −18 dB
黃	最高至 0 dB
紅	發生截波時

顯示顏色

說明

綠

最高至 −18 dB

黃

最高至 0 dB

紅

發生截波時

⓰ 推子: 調整訊號聲級。
在 UR22C、URX22C 和 UR24C 上，只有已在混音區選取串流混音時，才能使用此功能。
選取一般混音時，此區域會顯示使用前面板上的 MIX 旋鈕設定的聲級值，且無法進行操作。
範圍：−∞ dB–+6.00 dB
⓱ 推子值: 顯示和調整推子值。若要啟用編輯功能，請按兩下此值。

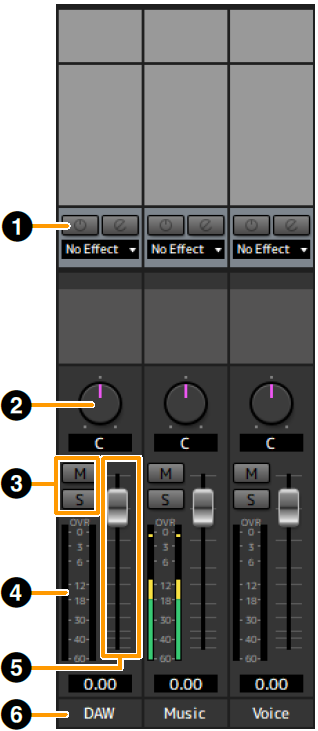

DAW/Music/Voice 區

用來設置 DAW 聲道設定的區域。
連接至電腦時，將會顯示新增的 Music (音樂) 聲道和 Voice (語音) 聲道。(連接 iPad 或 iPhone 時，Music 聲道和 Voice 聲道將不會顯示)。

[選擇Streaming時的範例]

➊ 串流效果: 只有已在混音區選取串流混音時，此項目才會顯示。
此效果只會套用至在串流混音功能中播放的音訊。
無法選取 No Effect 和 Ducker 做為效果類型。
➋ 平衡: 調節左右聲道的音量平衡。
範圍：L16–C–R16
⓮ 靜音 (Mute) 和獨奏 (Solo): 開啟 (亮燈) 和關閉 (熄燈) 靜音 (M) 和獨奏 (S) 功能。
⓯ 聲級儀表: 顯示訊號聲級。峰值保持 (Peak hold) 通常設定為開啟。

顯示顏色	說明
綠	最高至 −18 dB
黃	最高至 0 dB
紅	發生截波時

顯示顏色

說明

綠

最高至 −18 dB

黃

最高至 0 dB

紅

發生截波時

➎ 推子: 調整訊號聲級。
在 UR22C、URX22C 和 UR24C DAW 聲道中，只有已在混音區選取串流混音時，才能使用此功能。
選取一般混音時，此區域會顯示使用前面板上的 MIX 旋鈕設定的聲級值，且無法進行操作。
範圍：−∞ dB–+6.00 dB
➏ 聲道名稱: 按兩下各個聲道，即可為每個聲道輸入文字。

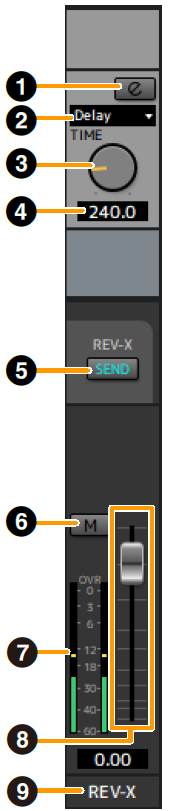

REV-X 區

用來設置 REV-X 聲道設定的區域。

➊ REV-X 編輯: 開啟 (亮燈) 和關閉 (熄燈)「REV-X」設定視窗。
➋ REV-X 類型: 選取 REV-X 類型。
設定：Hall (大廳)、Room (房間)、Plate (金屬板) 和 Delay (延遲)。
➌ REV-X 時間: 調整 REV-X 的殘響時間。此參數連結至 Room Size (房間大小)。可調整範圍取決於 REV-X 類型。

REV-X 類型	範圍
Hall (大廳)	0.289-29.0 秒
Room (房間)	0.260-26.0 秒
Plate (金屬板)	0.333-33.3 秒
Delay (延遲)	0.0001-1.3 秒

REV-X 類型

範圍

Hall (大廳)

0.289-29.0 秒

Room (房間)

0.260-26.0 秒

Plate (金屬板)

0.333-33.3 秒

Delay (延遲)

0.0001-1.3 秒

➍ REV-X 時間值: 顯示和調整 REV-X 時間值。若要啟用編輯功能，請按兩下此值。
➓ REV-X 傳送: 為您想要操作的混音功能啟用 REV-X 傳送。
➏ 靜音: 顯示靜音的開/關 (亮燈/熄燈) 狀態。
⓯ 聲級儀表: 顯示訊號聲級。峰值保持 (Peak hold) 通常設定為開啟。

顯示顏色	說明
綠	最高至 −18 dB
黃	最高至 0 dB
紅	發生截波時

顯示顏色

說明

綠

最高至 −18 dB

黃

最高至 0 dB

紅

發生截波時

➑ REV-X 回傳推子: 調整 REV-X 的回傳聲級。
➒ 聲道名稱: 按兩下各個聲道，即可為每個聲道輸入文字。

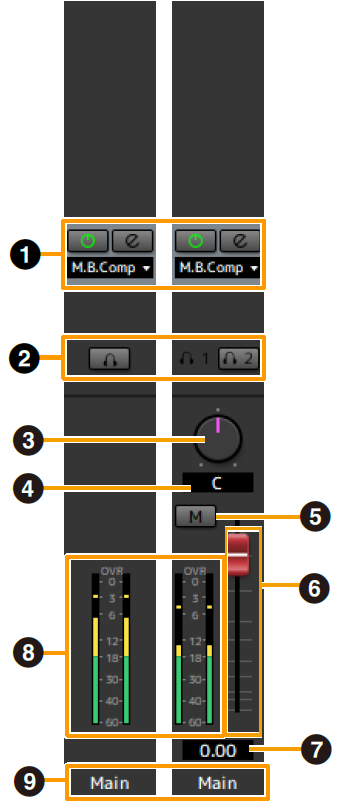

Main 區

用來設置主聲道設定的區域。

[選擇Streaming時的範例]

➊ 串流效果: 只有已在混音區選取串流混音時，此項目才會顯示。
此效果只會套用至串流混音功能的末級。
可選擇 No Effect (無效果) 和 Multi-Band Compressor (M.B.Comp，多頻段壓縮器) 做為效果類型。
➋ 監聽喇叭/耳機: UR22C/URX22C/UR24C ：選擇輸出至 MAIN OUTPUT (主輸出) 和 PHONES (耳機) 插孔的混音結果。
UR44C/URX44C/UR816C ：開啟 (亮燈) 或關閉 (熄燈) 兩個頭戴式耳機輸出。開啟此功能，即可將您在混音區中選取的 MIX (混音) 設定輸出至 PHONES (耳機)。

註
UR44C/URX44C ：[PHONES 2] 可選擇與 MIX 1 / MIX 2/Streaming (串流) 擇一搭配使用。[PHONES 1] 則只能固定與 MIX1 搭配使用，無法變更。
UR816C ：[PHONES 1] / [PHONES 2] 可選擇與 MIX 1、MIX 2、MIX 3、MIX 4 或 Streaming (串流) 搭配使用。
➋ 平衡: 調節左右聲道的音量平衡。
範圍：L16–C–R16
➍ 平衡值: 顯示和調整平衡值。若要啟用編輯功能，請按兩下此值。
➎ 靜音: 開啟 (亮燈) 和關閉 (熄燈) 靜音功能。
➏ 主音量推子: 調整訊號聲級。
範圍：−∞ dB–+6.00 dB
➐ 主音量推子值: 顯示和調整主音量推子值。若要啟用編輯功能，請按兩下此值。
➑ 聲級儀表: 顯示訊號聲級。
➒ 聲道名稱: 按兩下各個聲道，即可為每個聲道輸入文字。

混音區

用來選取您要設置的 MIX (混音) 設定。
您可透過拖放方式，複製 MIX 的主視窗設定。
在 UR816C 設定畫面的 GENERAL SETTINGS (一般設定) > Mix4 中選擇 Streaming (串流) 時，Mix4 會自動切換為 Streaming。

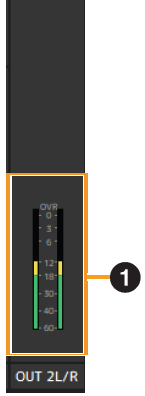

輸出區 (僅限 UR24C)

顯示輸出區的輸出訊號聲級。

➊ 聲級儀表: 顯示訊號聲級。峰值保持 (Peak hold) 通常設定為開啟。

顯示顏色	說明
綠	最高至 −18 dB
黃	最高至 0 dB
紅	發生截波時

顯示顏色

說明

綠

最高至 −18 dB

黃

最高至 0 dB

紅

發生截波時

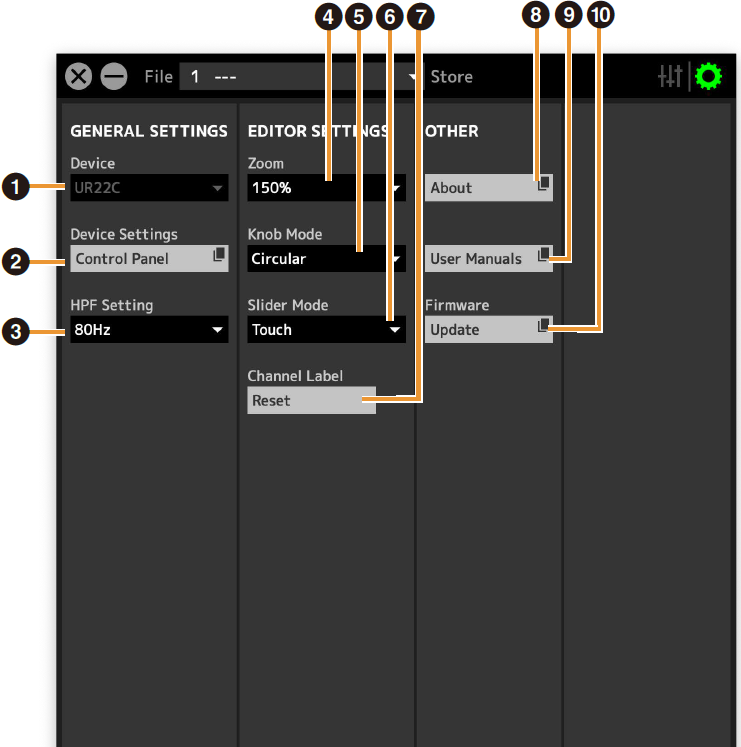

操作設定視窗

此為用來設置裝置通用設定的視窗。

連接至電腦時

➊ Device (裝置): 若同時連接了多部 dspMixFx 裝置，請選擇要操作的裝置。
➋ Device Settings (裝置設定): 開啟 Control Panel (控制台)。
➌ HPF Setting (HPF 設定): 選取高通濾波器的截止頻率。
UR44C/URX44C ：不適用於 [LINE INPUT 5/6]。
選項：120 Hz、100 Hz、80 Hz、60 Hz、40 Hz
➍ Zoom (縮放): 變更視窗大小。
選項：100%, 150%, 200%, 250%, 300%
➎ Knob Mode (旋鈕模式): 選取 dspMixFx UR-C 的旋鈕操作方式。

設定	說明
Circular (圓周)	沿圓周方向拖曳，以增加或減少參數值。沿順時針方向拖曳轉盤會調高參數值，逆時針拖曳則會調低參數值。若在旋鈕上按一下任何一點，參數會立即變為對應的數值。
Linear (直線)	沿直線方向拖曳，以增加或減少參數值。向上或向右拖曳會調高參數值，向下或向左拖曳則會調低參數值。即使在旋鈕上按一下任何一點，參數也不會變為對應的數值。

設定

說明

Circular (圓周)

沿圓周方向拖曳，以增加或減少參數值。沿順時針方向拖曳轉盤會調高參數值，逆時針拖曳則會調低參數值。若在旋鈕上按一下任何一點，參數會立即變為對應的數值。

Linear (直線)

沿直線方向拖曳，以增加或減少參數值。向上或向右拖曳會調高參數值，向下或向左拖曳則會調低參數值。即使在旋鈕上按一下任何一點，參數也不會變為對應的數值。

➏ Slider Mode (滑桿模式): 選取 dspMixFx UR-C 的滑桿和推子操作方式。

設定	說明
Jump (跳轉)	按一下滑桿和推子上的任何一點，即可調高或調低參數。若在滑桿和推子上按一下任何一點，參數會立即變為對應的數值。
Touch (觸碰)	拖曳滑桿和推子的控點，即可調高或調低參數。即使在滑桿和推子上按一下任何一點，參數也不會變為對應的數值。

設定

說明

Jump (跳轉)

按一下滑桿和推子上的任何一點，即可調高或調低參數。若在滑桿和推子上按一下任何一點，參數會立即變為對應的數值。

Touch (觸碰)

拖曳滑桿和推子的控點，即可調高或調低參數。即使在滑桿和推子上按一下任何一點，參數也不會變為對應的數值。

➐ Channel Label Reset (聲道標籤重置): 重設所有修改過的聲道名稱。
➑ About (關於): 顯示韌體和軟體的版本。
➒ 使用說明書: 按一下即可在瀏覽器中開啟「dspMixFx 使用指南」(本指南)。
➓ Firmware (韌體): 更新裝置韌體。

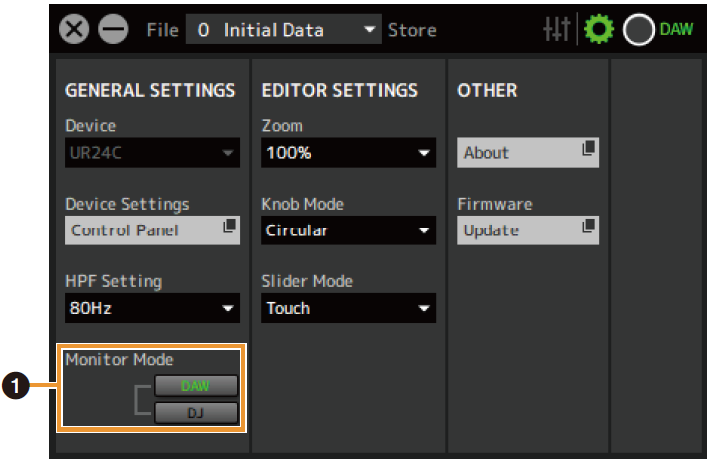

僅限 UR24C

➊ Monitor Mode (監聽模式): 切換模式設定。
選項：DAW、DJ

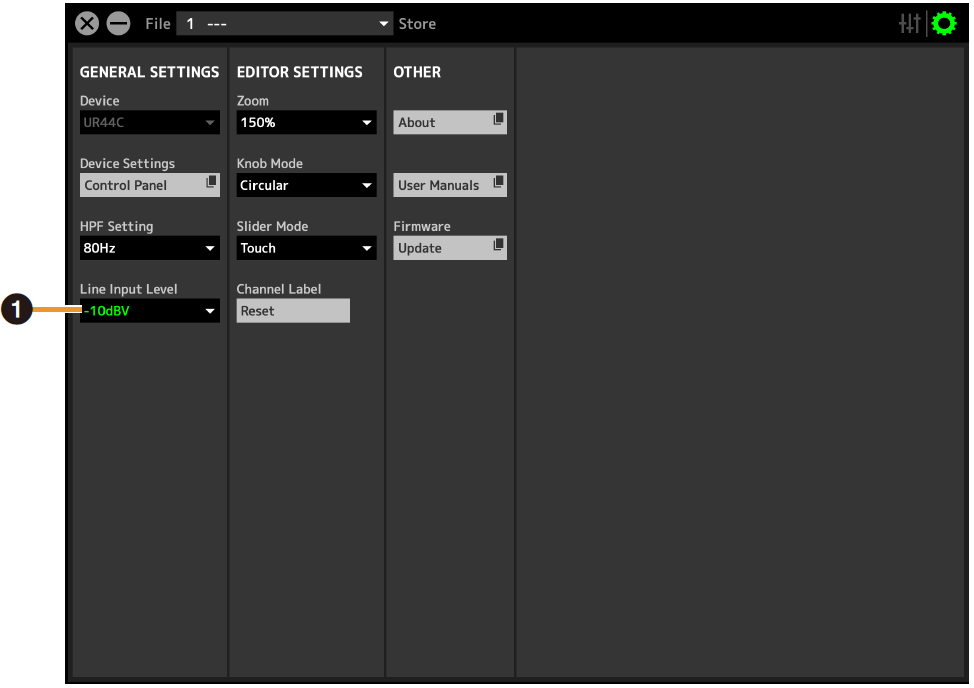

僅限 UR44C/URX44C

➊ Line Input Level (線路輸入聲級): 選擇 [LINE INPUT 5/6] 的輸入訊號聲級。
選項：+4 dBu，−10 dBV

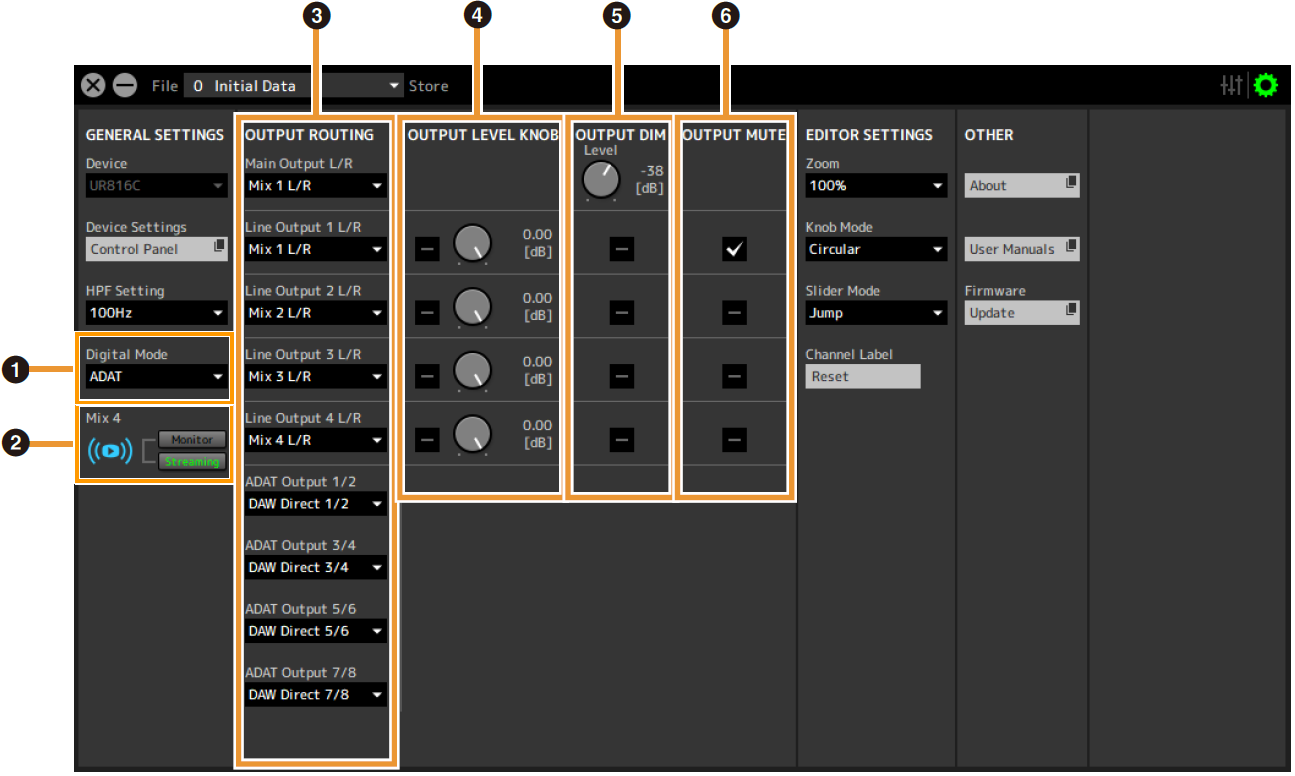

僅限 UR816C

➊ Digital Mode (數位模式)

選擇 [OPTICAL IN] 和 [OPTICAL OUT] 的插孔的輸入和輸出訊號格式。

選項	說明
ADAT	最多 8 個聲道的輸入和輸出訊號。
S/PDIF	最多 2 個聲道 (立體聲) 的輸入和輸出訊號。

選項

說明

ADAT

最多 8 個聲道的輸入和輸出訊號。

S/PDIF

最多 2 個聲道 (立體聲) 的輸入和輸出訊號。

選擇 ADAT 時，可處理的輸入與輸出訊號聲道數分別為：取樣率 44.1 kHz 與 48 kHz 時，最多 8 個聲道；取樣率為 88.2 kHz 與 96 kHz 時，最多 4 個聲道；取樣率為 176.4 kHz 與 192 kHz 時，最多 2 個聲道。
選擇 S/PDIF 時，最多可處理兩個聲道的輸入和輸出訊號 (可採用任何可用的取樣率)。

➋ Mix4

選擇使用 Mix4 進行串流混音或監聽混音。

➌ OUTPUT ROUTING (輸出路由)

選擇裝置上輸出插孔所採用的混音功能。此處顯示的 OUT 選項數量會根據取樣率或 DIGITAL MODE (數位模式) 設定而變化。

ADAT

輸出插孔	選項
Main Output L/R (主輸出左/右)	MIX1 至 MIX4
Line Output 1 L/R to 4 L/R (線路輸出 1 左/右至 4 左/右)	MIX1 至 MIX4 DAW Direct 1/2 至 7/8* ADAT 1/2 至 7/8*
ADAT Output 1/2 to 7/8 (ADAT 輸出 1/2 至 7/8)*	MIX1 至 MIX4 DAW Direct 1/2 至 7/8 輸入端 1/2 至 7/8

輸出插孔

選項

Main Output L/R (主輸出左/右)

MIX1 至 MIX4

Line Output 1 L/R to 4 L/R (線路輸出 1 左/右至 4 左/右)

MIX1 至 MIX4
DAW Direct 1/2 至 7/8*
ADAT 1/2 至 7/8*

ADAT Output 1/2 to 7/8 (ADAT 輸出 1/2 至 7/8)*

MIX1 至 MIX4
DAW Direct 1/2 至 7/8
輸入端 1/2 至 7/8

*聲道數會因取樣率而異。

S/PDIF

輸出插孔	選項
Main Output L/R (主輸出左/右)	MIX1 至 MIX4
Line Output 1/2 to 7/8 (線路輸出 1/2 至 7/8)	MIX1 至 MIX4 DAW Direct 1/2 至 7/8* S/PDIF 輸入左/右
S/PDIF Output L/R (S/PDIF 輸出左/右)	MIX1 至 MIX4 DAW Direct 1/2 至 7/8 輸入端 1/2 至 7/8

輸出插孔

選項

Main Output L/R (主輸出左/右)

MIX1 至 MIX4

Line Output 1/2 to 7/8 (線路輸出 1/2 至 7/8)

MIX1 至 MIX4
DAW Direct 1/2 至 7/8*
S/PDIF 輸入左/右

S/PDIF Output L/R (S/PDIF 輸出左/右)

MIX1 至 MIX4
DAW Direct 1/2 至 7/8
輸入端 1/2 至 7/8

*聲道數會因取樣率而異。

➍ OUTPUT LEVEL KNOB (輸出聲級旋鈕)

決定哪一個 [LINE OUTPUT] 插孔會受到前面板上的 [OUTPUT] 旋鈕影響。

➎ OUTPUT DIM (輸出衰減)

決定哪一個 [LINE OUTPUT] 插孔會受到前面板上的 [DIM] 開關影響。此外，當 [DIM] 開關開啟時，也會一併調整衰減等級。

➏ OUTPUT MUTE (輸出靜音)

決定哪一個 [LINE OUTPUT] 插孔會受到前面板上的 [MUTE] 開關影響。

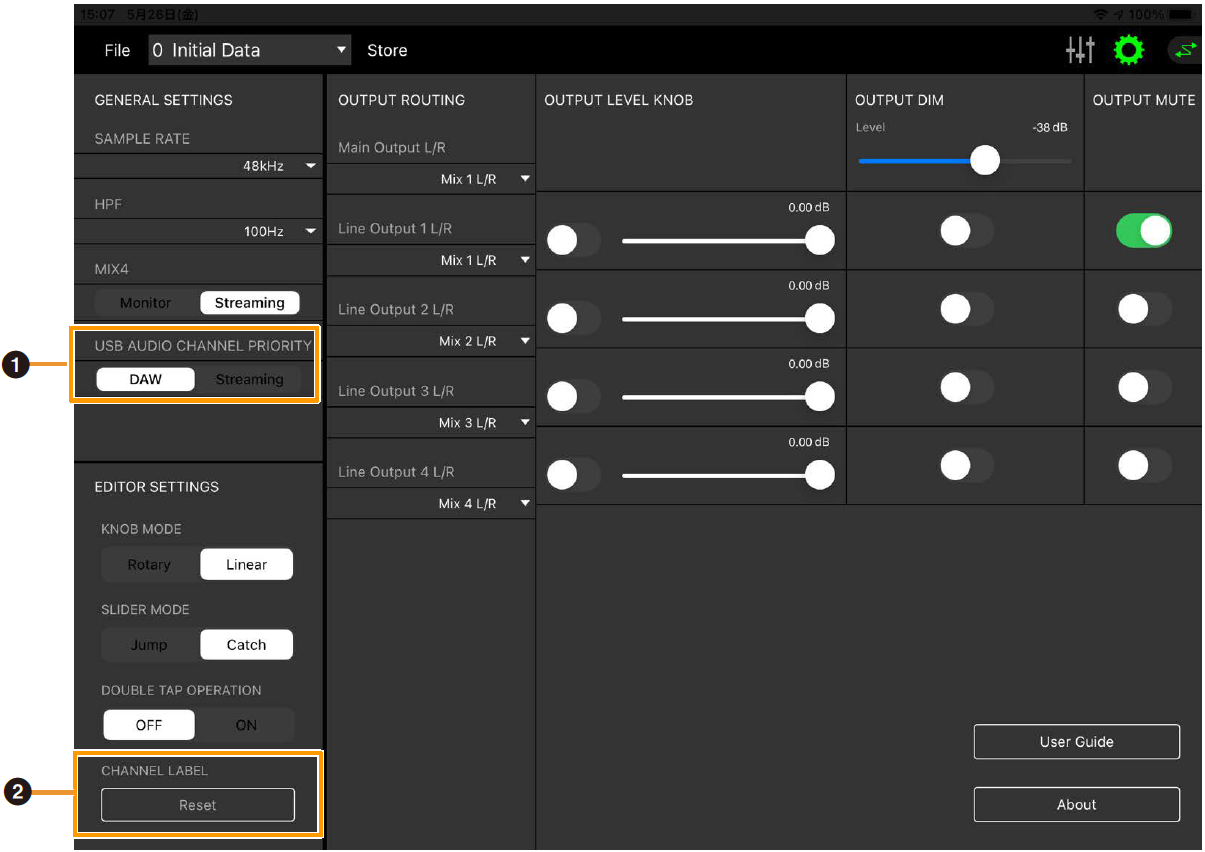

連接至 iPad/iPhone 時

本節說明如何操作 iPad/iPhone 版的 dspMixFx 應用程式。

➊ USB AUDIO CHANNEL PRIORITY (USB 音訊聲道優先權): 選擇從 UR-C 輸出至 iPad/iPhone 的聲道順序。選擇 DAW 時，訊號的排列順序如下：從輸入聲道直接輸出至 DAW 的訊號，最後才是從串流混音輸出的訊號。選擇 Streaming (串流) 時，從串流混音輸出的訊號將會排在最前面。進行串流時，建議選擇「Streaming」(串流)。
➋ CHANNEL LABEL (聲道標籤): 重設所有修改過的聲道名稱。

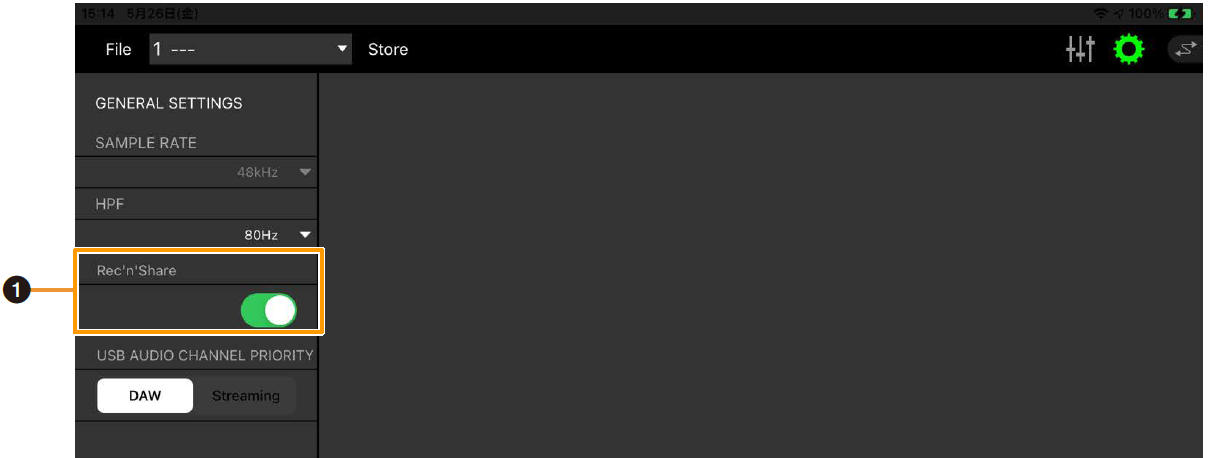

僅限 UR22C/URX22C

➊ Rec’n’Share: 使用 Rec’n’Share 應用程式時，請開啟此參數。iPad/iPhone 和 USB 音訊有 2IN/2OUT 傳送和接收聲道，可將音訊傳送至 Rec’n’Share 應用程式，並從該應用程式接收音訊。

僅限 UR816C

➊ Mix4: 選擇使用 Mix4 進行串流混音 (Streaming) 或監聽混音 (Monitor)。
