スピーカーケーブルを接続する

本製品にスピーカーとサブウーファーを接続します。

接続する前に、本製品とスピーカーやサブウーファーの電源プラグをコンセントから外してください。

本製品とスピーカーのー(マイナス)端子どうし、＋(プラス)端子どうしをスピーカーケーブルで接続してください。本製品では赤色の端子が＋(プラス)、黒色の端子が－(マイナス)です。

バナナプラグを使う場合

バナナプラグを使用すると、スピーカーケーブルをそのまま使う場合よりも、比較的簡単で安全に接続できます。

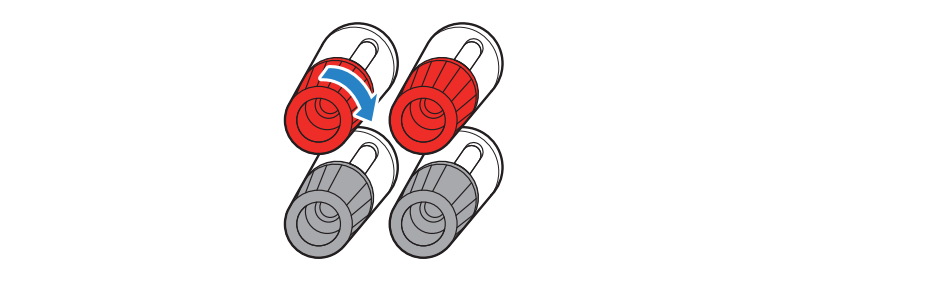

  1. スピーカー端子を締める。

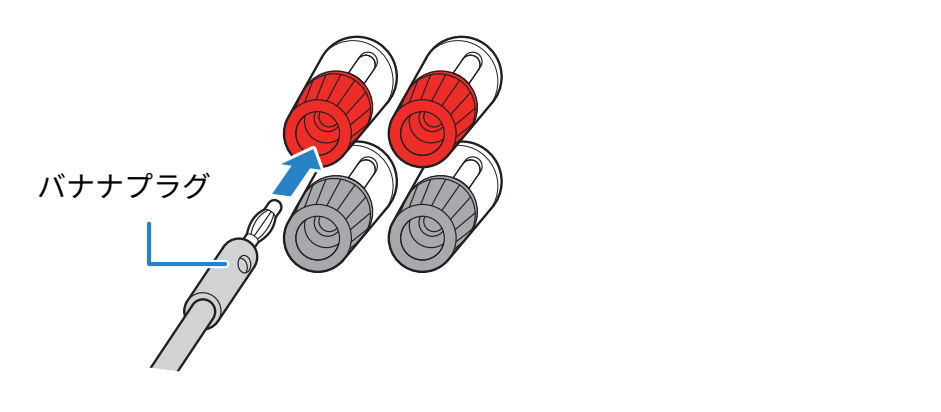

  1. バナナプラグを入力端子に差し込む。

スピーカーケーブルをそのまま使う場合

バナナプラグを使用しない場合、スピーカーケーブルのみでも接続できます。

ご注意
  • スピーカーケーブルを加工するときは、本製品から離れた場所で行ってください。スピーカーケーブルの芯線が本製品内部に入りショートするなど、故障の原因となります。
  • 誤った方法でスピーカーケーブルを接続すると、スピーカーケーブルがショートし、本製品やスピーカーが故障する原因となります。

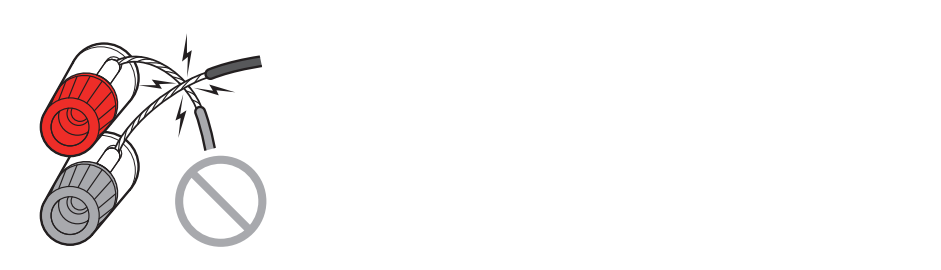

  • 芯線どうしを接触させないでください。

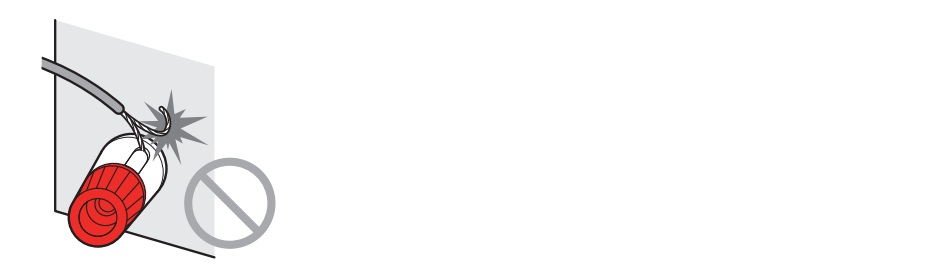

  • 芯線を本製品の金属部(リアパネル、ネジなど)に接触させないでください。

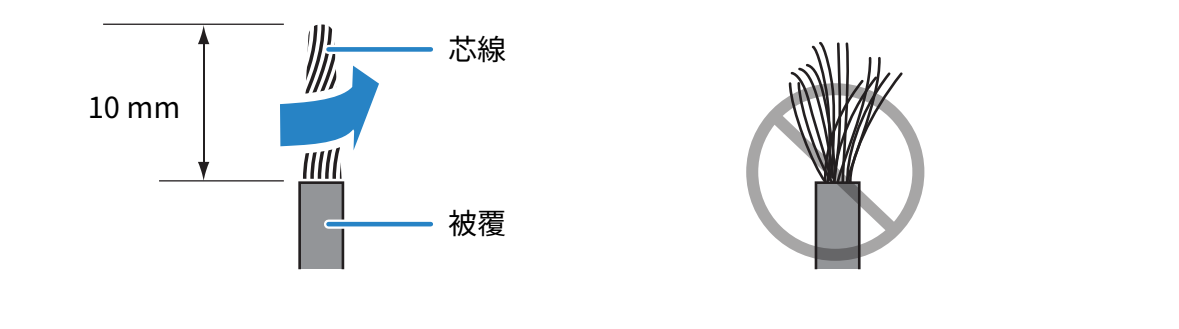

  1. スピーカーケーブル先端の被覆(絶縁部)を約10 mmはがし、芯線をしっかりとよじる。
  1. スピーカーケーブルをスピーカー端子に取り付ける。
  • これでスピーカーの接続は完了です。

サブウーファーを接続する場合

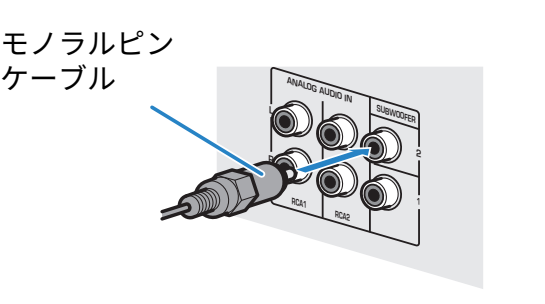

本製品とサブウーファーをモノラルピンケーブルで接続してください。

次の手順
