3. 설치 절차

아래에 설명된 절차에 따라 제품을 설치하십시오.

3.1. 설치

3.2. 연결

3.3. 전원 켜기

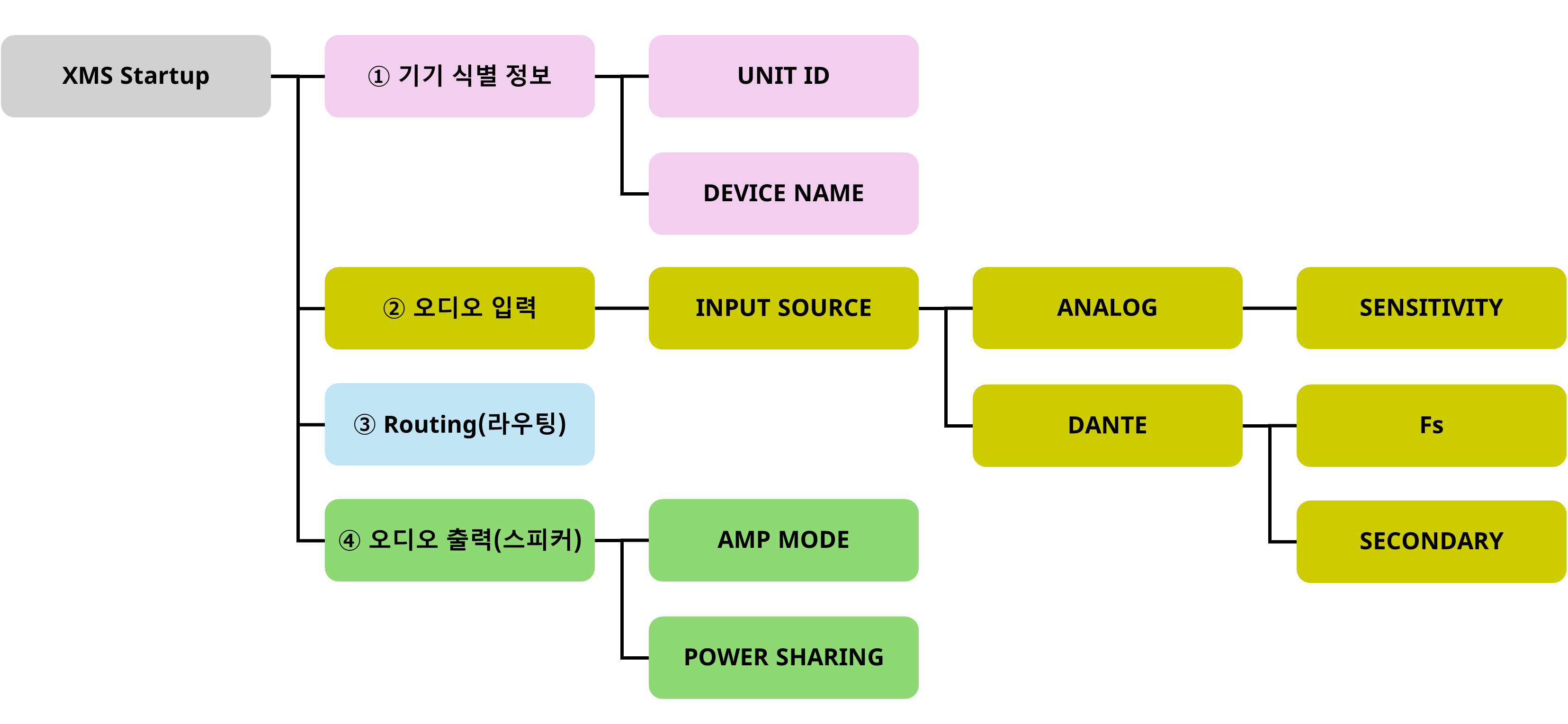

3 0 image ko

3.1. 설치

XMS 장치를 랙에 장착하십시오.

3.1.1. 랙 장착 시 안전 주의사항

본 제품의 작동실 적정 온도 범위는 0~40°C입니다. 랙 내부 온도가 상승하면 제품 성능에 부정적인 영향을 미칠 수 있습니다. 제품 내부에 열이 축적되지 않도록 적절한 환기를 확보하고 제품을 설치하십시오.

  • 본 제품이 장착되는 랙은 벽이나 천장에서 최소 10cm 이상 떨어뜨려 설치하고, 뒷면은 개방된 상태로 두십시오. 랙 뒷면을 개방할 수 없는 경우, 시중에서 판매되는 팬 키트 또는 기타 강제 공기 환기 시스템을 사용하십시오.
    *팬 키트를 설치하는 경우 랙 뒷면을 밀폐하면 경우에 따라 열 방출이 향상될 수 있습니다. 자세한 내용은 랙 및 팬 키트 사용설명서를 참조하십시오.

  • 본 제품은 전면에서 공기를 흡입하고 후면으로 배출하도록 설계되었습니다. 본 제품을 후면에서 공기를 흡입하고 전면으로 배출하는 다른 장치와 함께 설치하지 마십시오.

  • 본 제품을 타사 파워 앰프 또는 열을 발생시키는 다른 장치(DME5 및 DME3 장치 제외)와 함께 설치하는 경우, 본 제품과 다른 장치 사이에 최소 1단위의 공간을 확보하십시오. 적절한 환기를 위해 해당 공간에 통풍 패널을 설치하거나 공간을 비워 두십시오.

  • 본 제품을 DME5 및 DME3 오디오 프로세서와 함께 표준 EIA 랙에 장착하는 경우, 장치 간 간격을 두지 않고 여러 장치를 장착하고 작동할 수 있습니다.

  • EIA 표준 랙 이외의 랙에 제품을 장착하거나 랙을 전혀 사용하지 않는 경우, 제품 주변에 다음 공간을 확보하십시오.

    • 4채널 모델: 위쪽으로 최소 10cm, 뒤쪽으로 최소 10cm, 양쪽 측면으로 최소 5cm

    • 8채널 모델: 위쪽으로 최소 10cm, 뒤쪽으로 최소 10cm

3.2. 연결

3.2.1. [INPUT] 커넥터 연결

3 3 01 connectinputterminal

믹서 또는 기타 장치의 아날로그 출력을 [INPUT] 커넥터에 연결하십시오.
연결 시에는 동봉된 탭이 있는 Euroblock 플러그(3.5mm 피치, 3핀)를 사용하십시오.

사용 준비물
  • 3핀 Euroblock 플러그(동봉)

  • 케이블 타이(동봉)

  • 일자 드라이버

  • 연결할 케이블(케이블은 다음과 같이 다루십시오.)

케이블 처리

3 3 02 cablestrip ko

Euroblock 플러그에 케이블을 연결할 때는 그림과 같이 케이블의 피복을 벗깁니다.

  • Euroblock 플러그를 사용한 배선에서는 케이블의 무게와 진동으로 인해 금속 피로가 발생하여 케이블이 파손될 가능성이 높아집니다. 동봉된 케이블 타이로 케이블을 Euroblock 플러그의 탭에 고정합니다.

  • 제품을 랙에 장착할 때는 케이블 정리대 등을 사용하여 케이블을 고정합니다.

3 3 03 cablestrip ko

휴대용 장비를 사용하고 케이블을 자주 연결하고 분리하는 경우, 절연 슬리브가 있는 로드 단자 또는 페룰 단자를 사용하는 것이 좋습니다. 도체 부분의 외경이 1.3mm 이하이고 길이가 약 5mm인 로드 단자(예: Phoenix Contact에서 제조한 AI 0.5 - 6WH)를 사용하십시오.

caution 주의

  • 연선을 사용하는 경우 납땜하지 마십시오.

연결 절차
  1. 커넥터 나사를 풉니다.

    3 3 04 euroblock ko
  2. 케이블을 연결합니다.

    3 3 05 euroblock
  3. 커넥터 나사를 단단히 조입니다.
    케이블이 실수로 빠지지 않도록 당겨서 확인합니다.

  4. 동봉된 케이블 타이로 케이블을 탭에 고정합니다.

    3 3 06 euroblock
  5. Euroblock 플러그를 장치의 [INPUT] 커넥터에 연결합니다.

    3 3 07 euroblock

[INPUT] 커넥터에 언밸런스 케이블을 연결하는 경우, Euroblock 플러그의 "−"와 "G"를 점퍼선과 같은 전선으로 연결합니다.

3 3 08 euroblock

3.2.2. [SPEAKERS] 커넥터 연결

3 3 09 connectspeakersterminal

Euroblock 커넥터(7.62mm 피치, 8핀)를 사용하여 스피커를 연결합니다.
연결 시에는 반드시 동봉된 Euroblock록 플러그를 사용하십시오.

사용 준비물
  • 8핀 Euroblock 플러그(동봉)

  • 드라이버

  • 연결할 케이블

연결 절차

케이블 삽입구 상단에 있는 사각형 구멍에 드라이버 끝을 삽입합니다. 드라이버를 삽입하고 내부 스프링을 들어 올리면 케이블을 삽입하거나 제거할 수 있습니다.

3 3 10 euroblock

warning 경고

사용하지 않는 채널의 핀을 만지거나 단락시키지 마십시오. 사용하지 않는 핀에도 고전압이 인가됩니다.

스피커 연결

본 제품은 고임피던스(100V/70V 라인) 및 저임피던스(4Ω/8Ω) 모두와 호환됩니다.

고임피던스 연결

저임피던스 연결

3 3 11 high impedance

3 3 12 low impedance

고임피던스 연결

■ 구동 가능한 스피커 시스템 수
사용하는 스피커 시스템의 총 정격 입력값이 파워 앰프의 출력값 범위 내에 있는 한, 스피커 시스템을 몇 개든 병렬로 연결할 수 있습니다.
고임피던스 연결의 경우, 스피커 시스템의 정격 입력은 사용된 스피커 시스템과 스피커 트랜스포머 설정에 따라 결정됩니다.
정격 입력이 20W로 설정된 스피커 시스템에 스피커 트랜스포머를 설치하여 1200W 출력의 XMS12s4-D 장치를 사용할 경우, 전력이 각 채널에 고르게 분배된다면 이론적으로(*) 채널당 최대 15개의 스피커 시스템을 연결할 수 있으며, 4개 채널 전체에 걸쳐 최대 60개의 스피커 시스템을 연결할 수 있습니다.
정격 입력이 다른 스피커 시스템도 함께 연결할 수 있습니다.
(*) 트랜스포머의 1차 임피던스 편차, 향후 트랜스포머 탭 변경, 스피커 추가 등을 고려하여 약 20%의 여유를 두는 것이 좋습니다.

SE(SINGLE END) 및 BTL(밸런스드 트랜스포머리스) 연결

AMP MODE 가 8Ω으로 설정되어 있고 전력이 300W 이상으로 설정된 경우, 연결은 자동으로 BTL로 전환됩니다. BTL 연결을 사용하면 2개의 앰프 채널이 하나의 앰프 채널처럼 사용되므로 출력이 2배가 됩니다. 연결이 BTL로 전환되면 화면에 아이콘이 나타납니다.

3 3 13 sebtl

important 주의사항

앰프 출력은 양극 및 음극 단자에 각각 연결되어 있으므로 다른 단자 또는 섀시에 접촉하면 오작동을 일으킬 수 있습니다.

3.2.3. 네트워크 연결 설정

3 3 14 connectnetworkterminal

이더넷 케이블을 사용하여 [NETWORK] 커넥터를 ProVisionaire Design이 설치된 컴퓨터에 연결하십시오. 주로 ProVisionaire Design에서 연결된 여러 장치를 모니터링하고 제어하는 ​​데 사용됩니다.
Dante 모델의 경우 CONTROL(MERGED/SEPARATED) 설정을 통해 Dante 커넥터를 사용하여 기능을 공유하거나 분배하는 등 오디오 시스템에 적합한 유연한 설계가 가능합니다.

important 주의사항

전자기 간섭을 방지하려면 NETWORK 커넥터에 연결할 케이블에 CAT5e 이상의 STP 케이블(차폐 트위스트 페어 케이블)을 사용하십시오.

IP 주소 설정

ProVisionaire Design에서 이 제품을 모니터링하고 제어하려면 제어 IP 주소와 컴퓨터의 IP 주소를 설정하십시오.
IP SETTINGS을 DHCP로 설정하여 IP 주소를 자동으로 할당받도록 하는 것이 좋습니다(DHCP 서버가 없는 경우 링크 로컬 주소가 할당됩니다).
자세한 내용은 New CIS Ecosystem 설치 가이드(네트워크 버전)를 참조하십시오.

3.2.4. Dante 모델의 경우: Dante 연결

3 3 15 connectdanteterminal

이더넷 케이블을 사용하여 Dante [PRIMARY]/[SECONDARY] 커넥터를 Dante 장치에 연결하십시오.

important 주의사항

전자기 간섭을 방지하려면 네트워크 커넥터에 연결할 케이블에 CAT5e 이상의 STP 케이블(차폐 트위스트 페어 케이블)을 사용하십시오.

■ Dante 개요
Dante 모델은 오디오 신호 전송을 위한 프로토콜로 Dante를 사용합니다. Dante는 Audinate에서 개발한 프로토콜입니다. 기가비트 이더넷 호환 네트워크 환경에서 이 프로토콜은 샘플링 주파수/비트 전송률이 다른 여러 오디오 신호와 장치 제어 신호를 동시에 처리할 수 있다는 장점이 있습니다.

important 주의사항

Dante 네트워크에서 네트워크 스위치의 EEE 기능(*)을 사용하지 마십시오.
EEE 기능은 클럭 동기화 성능을 저하시켜 오디오 끊김 현상을 유발할 수 있습니다.
따라서 다음 사항을 강력히 권장합니다.

  • 관리형 스위치를 사용하는 경우 Dante 트래픽에 사용되는 모든 포트에서 EEE 기능을 끄십시오. EEE 기능을 끌 수 없는 스위치는 사용하지 마십시오.

  • 비관리형 스위치를 사용하는 경우 EEE 기능을 지원하는 스위치를 사용하지 마십시오. 이러한 스위치는 EEE 기능을 끌 수 없습니다.

* EEE(에너지 효율 이더넷) 기능: 네트워크 트래픽이 적을 때 이더넷 장치의 전력 소비를 줄이는 기술입니다. 이 기술은 그린 이더넷 또는 IEEE802.3az라고도 알려져 있습니다.

note

  • XMS 시리즈 Dante 모델을 Yamaha 네트워크 스위치와 함께 사용할 경우, Dante에 최적화된 스위치 설정이 자동으로 구성됩니다. 설정에는 QoS, IGMP 스누핑, 흐름 제어 비활성화 및 EEE 비활성화가 포함됩니다. 이러한 설정에 대한 세부 정보는 다음 링크를 참조하십시오.
    https://www.yamaha.com/2/how-to-choose-a-network-switch/

● 연결 방법에 관하여

Dante 모델을 Dante 네트워크에 연결하는 방법에는 이중 연결과 데이지 체인 연결의 2가지가 있습니다. 이 2가지 방법을 조합하여 사용할 수 있습니다. CONTROL 회선 설정(MERGED/SEPARATED) 외에도 4가지 네트워크 시스템 유형 중에서 선택할 수 있습니다.

이중화 연결

이중화 연결은 데이지 체인 네트워크보다 네트워크 장애에 더 강한 환경을 조성합니다. 이중화 연결은 주 회선(기본 회선)과 보조 회선(보조 회선)의 두 회선으로 구성된 연결 방식입니다. 일반적으로 통신은 기본 회선을 통해 이루어집니다. 하지만 기본 회선에서 연결 끊김과 같은 문제가 발생하면 통신은 자동으로 보조 회선으로 전환됩니다.

■ 제어 방식이 분리로 설정된 경우

important 주의사항

동일 네트워크에 연결된 Dante 장치 수를 80개 미만으로 유지하십시오. 80개 이상의 장치를 연결할 때는 서브넷을 분리하십시오.

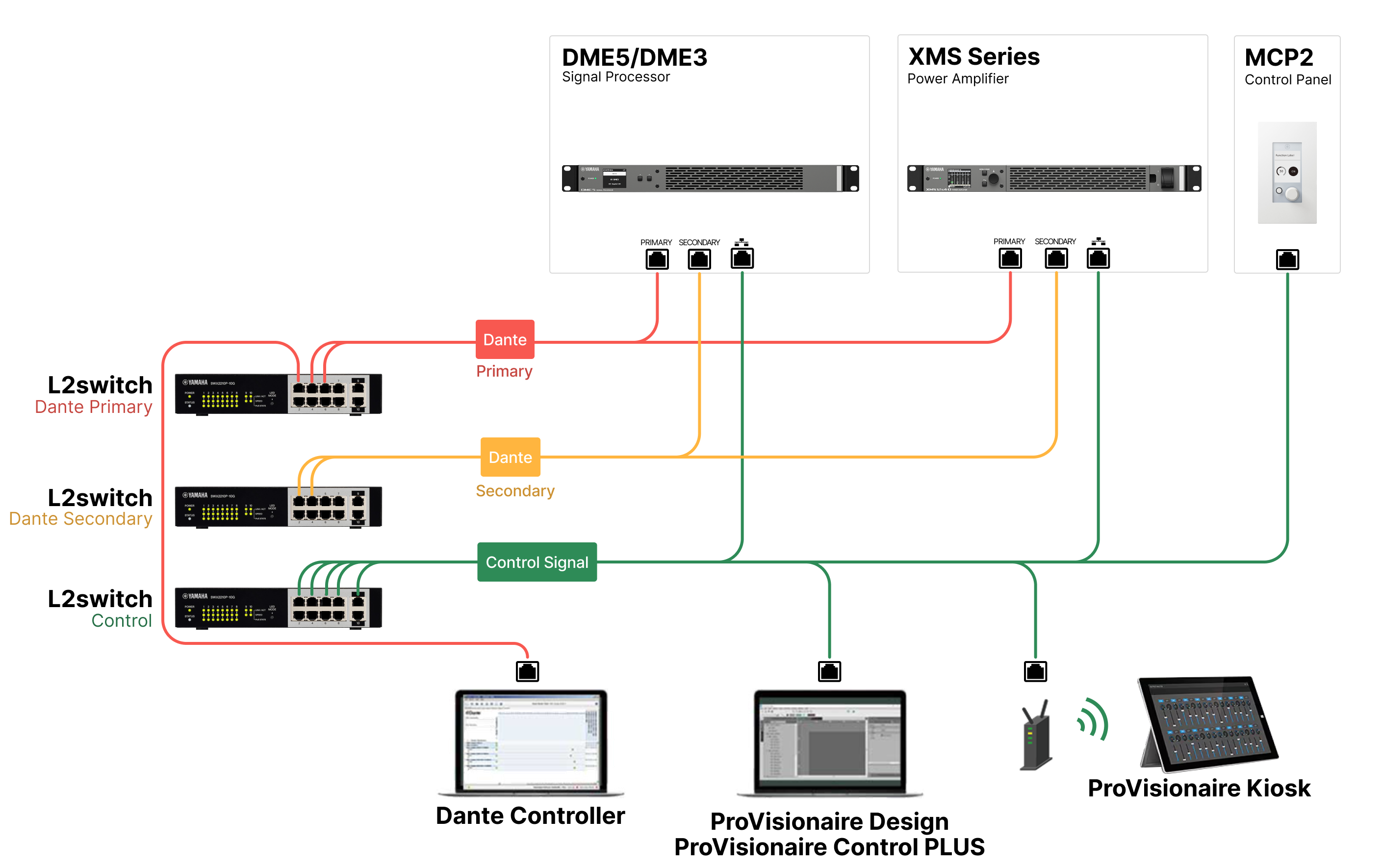

Redundant Control separated

important 주의사항

Dante Controller와 ProVisionaire Design을 같은 컴퓨터에서 실행하는 경우 연결을 위해 별도의 네트워크 인터페이스 카드를 사용하십시오.

■ 제어가 병합으로 설정된 경우

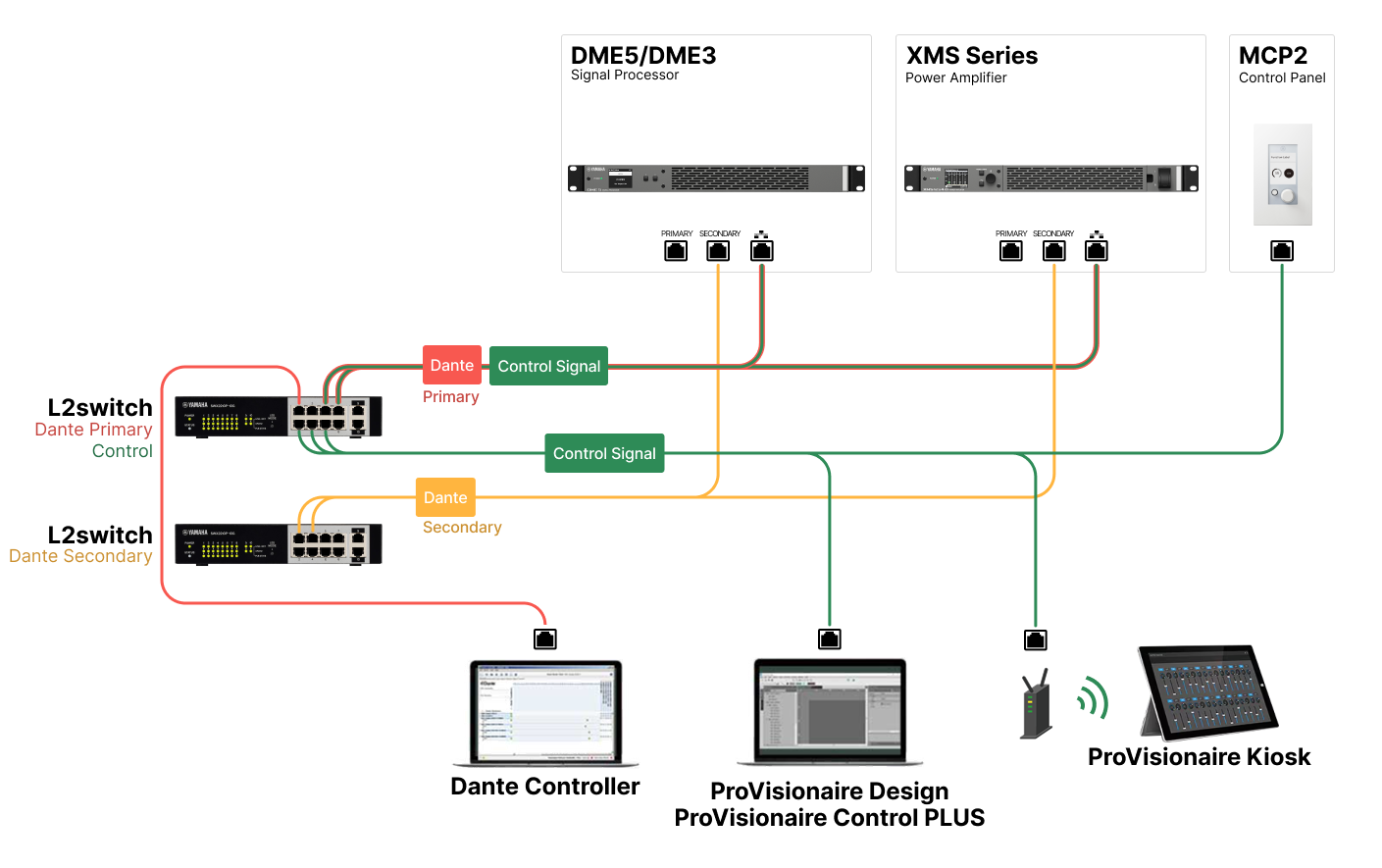

Redundant Control merged
데이지 체인 연결

데이지 체인은 각 장치가 다음 장치에 연결되어 사슬 형태를 이루도록 장치를 연결하는 방법입니다. 이 방식을 사용하면 네트워크 스위치 없이도 간편하게 네트워크를 구축할 수 있습니다.
연결된 기기 수가 증가할수록 최종 기기 간의 전송 지연 시간이 증가합니다. Dante 네트워크에서 오디오 끊김 현상을 방지하려면 지연 시간을 높게 설정해야 합니다. 또한, 케이블 단선이나 기타 이유로 시스템 오류가 발생하면 해당 지점에서 네트워크가 분리되어 그 이후의 장치로의 전송이 차단됩니다.
지연 시간을 기본값(0.5msec)으로 설정했을 때 단일 데이지 체인에 연결할 수 있는 Dante 장치의 수는 최대 5개입니다. 6개 이상의 기기가 연결되면 네트워크 내 통신 지연이 증가하여 오디오가 끊길 수 있습니다. 이러한 중단 현상을 방지하려면 Dante LATENCY 값을 더 크게 설정하거나 L2 스위치(기가비트 이더넷 호환)를 사용하여 네트워크를 분기하십시오.

■ 제어 방식이 분리로 설정된 경우

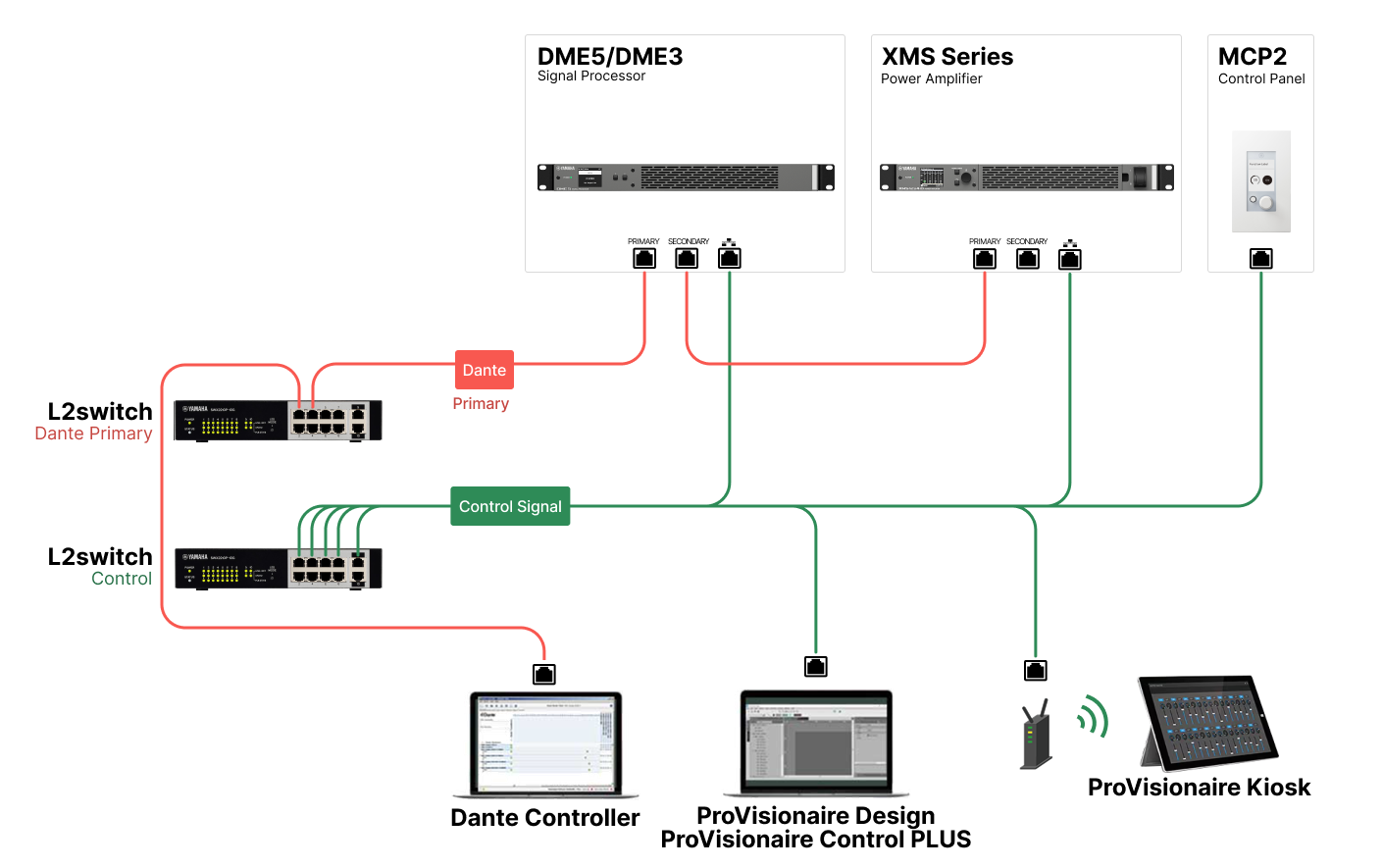

Daisy chain Control separated

important 주의사항

네트워크 루프가 발생하므로 여러 커넥터를 동일한 외부 스위치에 연결하지 마십시오.

■ 제어가 병합으로 설정된 경우

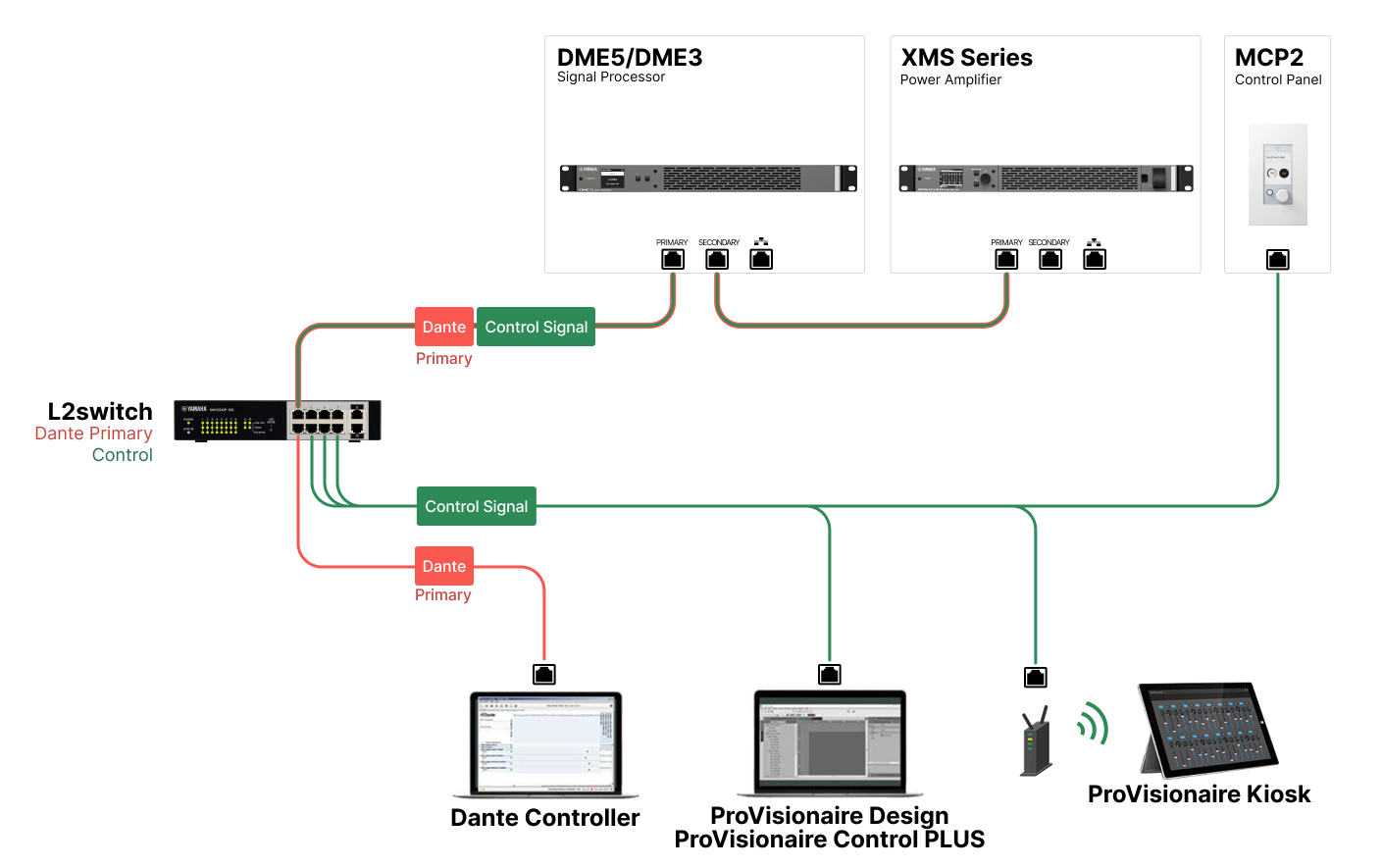

Daisy chain Control merged

요약하자면, 특징의 차이점은 아래 표와 같습니다.

CONTROL
제어 라인을 Dante 라인에 혼합할지 분리할지 선택합니다.

MERGED
Dante 라인과 제어 라인을 혼합합니다.

SEPARATED
Dante 라인과 제어 라인을 분리합니다.

SECONDARY 포트

REDUNDANT

  • 원격 제어 통신을 Dante 기본 회선에 중첩할 수 있습니다. 이 경우 Dante [PRIMARY] 커넥터 또는 [NETWORK] 커넥터 중 하나 에 연결하십시오.

  • Dante Secondary 회선을 Dante [SECONDARY] 커넥터에 연결하십시오.

  • Dante 회선을 Dante [PRIMARY] 커넥터 또는 [SECONDARY] 커넥터에 각각 연결하십시오.

  • 제어선을 [NETWORK] 커넥터에 연결하십시오.

DAISY CHAIN

  • 원격 제어 통신을 Dante 기본 회선에 중첩할 수 있습니다. 이 경우 Dante [PRIMARY], [SECONDARY] 또는 [NETWORK] 커넥터에 연결하십시오.

  • Dante Primary 회선을 Dante [PRIMARY] 커넥터 또는 [SECONDARY] 커넥터 중 하나 에 연결하십시오.

  • 제어선을 [NETWORK] 커넥터에 연결하십시오.

Dante Controller 소개

Dante Controller는 Dante 네트워크를 구성하고 오디오를 라우팅하는 응용 소프트웨어입니다. XMS 시리즈와의 통합을 지원하는 Yamaha 디지털 믹서 이외의 Dante 장치에 연결하거나 보다 세부적인 설정을 구성할 때는 Dante Controller를 사용하십시오.
다음 웹사이트에서 Dante Controller의 최신 버전을 다운로드하십시오.
https://www.audinate.com/

Dante Controller를 설치할 컴퓨터에는 기가비트 이더넷을 지원하는 이더넷 커넥터가 있어야 합니다.
Dante Controller에서는 주로 다음과 같은 설정을 구성할 수 있습니다.
• 네트워크 보기의 라우팅 탭에서 입력/출력 패치 설정
• 네트워크 보기의 클록 상태 탭에서 리더 클록 설정
• 장치 보기의 장치 구성 탭에서 샘플링 주파수 설정

Dante Controller 설정

Dante Controller를 시작하면 네트워크 보기가 먼저 열립니다.
네트워크 보기에서 Dante 장치 간의 오디오 라우팅을 구성하십시오. 이 화면에는 네트워크에 연결된 모든 Dante 장치가 표시됩니다. 송신 장치와 수신 장치가 교차하는 지점의 [+] 셀을 클릭하면 모든 채널이 표시됩니다. 그런 다음 오디오 경로를 설정합니다. 경로가 설정되면 녹색 확인란 아이콘이 나타납니다.

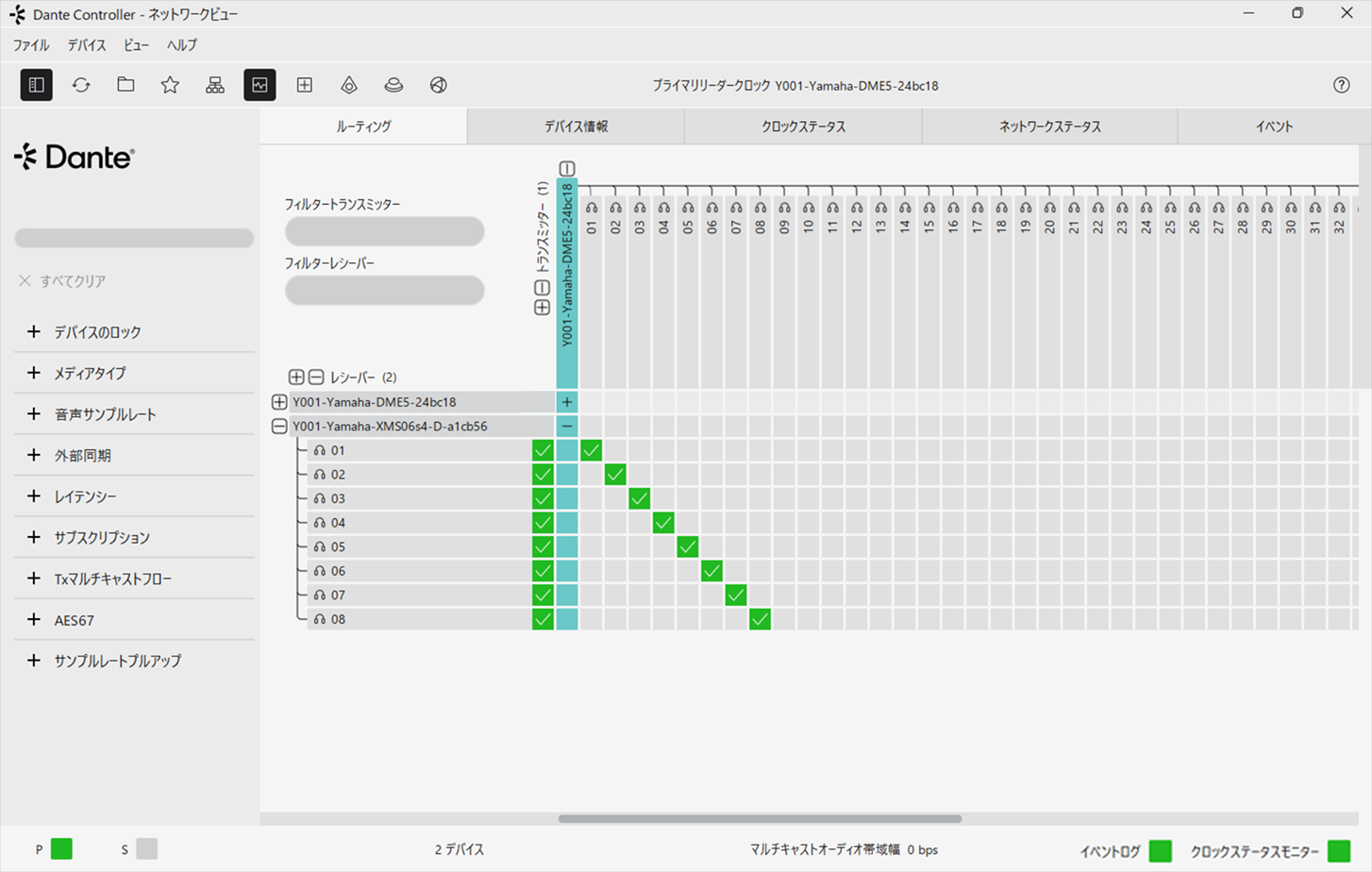

DC 04

자세한 내용은 Dante 컨트롤러 사용설명서를 참조하십시오.
송신 장치(예: 디지털 믹서)의 출력이 어떤 Dante 채널에 할당되는지에 대한 정보는 송신 장치의 설명서 및 기타 참고 자료를 참조하십시오.

3.2.5. 외부 제어용: [REMOTE] 커넥터 및 [FAULT OUTPUT] 커넥터

3 3 18 connectremoteterminal

이 섹션에서는 후면 패널의 [REMOTE] 커넥터와 [FAULT OUTPUT] 커넥터를 사용하고 연결하는 방법을 설명합니다.

왼쪽의 3핀은 [REMOTE] 커넥터이고, 오른쪽의 3핀은 [FAULT OUTPUT] 커넥터입니다.

3 3 19 remotefaultoutputterminal
■ [REMOTE] 커넥터(3핀 Euroblock) 사용 방법

후면 패널의 [REMOTE] 커넥터에 스위치를 연결하면 모든 채널의 음소거 또는 음소거 해제를 원격으로 제어할 수 있으며, 절전 모드와 전원 켜짐 모드를 전환할 수 있습니다. [REMOTE] 커넥터는 왼쪽에서 오른쪽으로 MUTE ALL, SLEEP, GND 순으로 구성됩니다. [REMOTE] 커넥터는 Euroblock 플러그(3.5mm 피치, 3핀)를 사용합니다. Euroblock 플러그 연결 방법에 대한 자세한 내용은 " [REMOTE] 커넥터 및 [FAULT OUTPUT] 커넥터 연결 "을 참조하십시오.

모든 채널의 음소거 또는 음소거 해제

3 3 20 allchannelmute

note

[REMOTE] 커넥터를 사용하여 모든 채널이 음소거된 경우, 전면 패널의 버튼이나 노브를 사용하여 채널을 음소거하거나 음소거 해제할 수 없습니다.

절전 모드와 전원 켜짐 모드 간 전원 전환

3 3 21 standbyon

note

[REMOTE] 커넥터를 사용하여 전원을 절전 모드로 전환하면 전면 패널의 전원 스위치를 켰을 때 전원이 절전 모드로 전환됩니다.

■ [FAULT OUTPUT] 커넥터(3핀 Euroblock) 사용 방법

후면 패널의 [FAULT OUTPUT] 커넥터에 램프나 다른 장치를 연결하면 이상 발생 시 알림을 받을 수 있습니다.

3 3 22 faultoutputterminal

[FAULT OUTPUT] 커넥터는 NO(상시 개방), C(공통) 및 NC(상시 폐쇄)로 구성됩니다. [FAULT OUTPUT] 커넥터는 다음과 같이 작동하는 릴레이 회로입니다.

정상 상태 비정상 상태 전원 꺼짐 상태

NO

개방

폐쇄

폐쇄

NC

폐쇄

개방

개방

[FAULT OUTPUT] 커넥터는 Euroblock 플러그를 사용합니다. Euroblock 플러그 연결 방법에 대한 자세한 내용은 " [REMOTE] 커넥터 및 [FAULT OUTPUT] 커넥터 연결 "을 참조하십시오.

3 3 24 xmsconnectionexample

caution 주의

릴레이 접점의 정격 부하는 저항 부하 시 1A, 30VDC입니다. 이 값을 초과하는 부하를 가하지 마십시오.

■ [REMOTE] 커넥터 및 [FAULT OUTPUT] 커넥터 연결

동봉된 Euroblock 플러그를 사용하여 [REMOTE] 커넥터와 [FAULT OUTPUT] 커넥터를 연결하십시오. 전원 플러그를 분실한 경우 수리 지원 센터 또는 제품 구매처에 문의하십시오.

사용 준비물
  • 3핀 Euroblock 플러그(동봉)

  • 케이블 타이(동봉)

  • 연결할 케이블(케이블은 다음과 같이 다루십시오.)

케이블 처리

3 3 25 cablestrip ko

Euroblock 플러그에 케이블을 연결할 때는 그림과 같이 케이블의 피복을 벗깁니다.

  • Euroblock 플러그를 사용한 배선에서는 케이블의 무게와 진동으로 인해 금속 피로가 발생하여 케이블이 파손될 가능성이 높아집니다. 동봉된 케이블 타이로 케이블을 Euroblock 플러그의 탭에 고정합니다.

  • 제품을 랙에 장착할 때는 케이블 정리대 등을 사용하여 케이블을 고정합니다.

3 3 03 cablestrip ko

휴대용 장비를 사용하고 케이블을 자주 연결하고 분리하는 경우, 절연 슬리브가 있는 로드 단자 또는 페룰 단자를 사용하는 것이 좋습니다. 도체 부분의 외경이 1.3mm 이하이고 길이가 약 5mm인 로드 단자(예: Phoenix Contact에서 제조한 AI 0.5 - 6WH)를 사용하십시오.

caution 주의

  • 연선을 사용하는 경우 납땜하지 마십시오.

연결 절차

절차는 INPUT 커넥터의 연결 절차 와 동일합니다.

3 3 26 ferritecore
페라이트 코어 부착

전자기 간섭을 방지하려면 아래 단계에 따라 동봉된 페라이트 코어를 [REMOTE] 커넥터와 [FAULT OUTPUT] 커넥터용 케이블에 부착하십시오.

사용 준비물
  • 페라이트 코어(동봉)

  • 케이블 타이(동봉)

설치 방법
  1. 탭을 당깁니다.

    3 3 27 ferritecore
  2. 페라이트 코어를 엽니다.

    3 3 28 ferritecore
  3. 그림에 표시된 대로 케이블을 페라이트 코어에 통과시킵니다.

    3 3 29 ferritecore
  4. 페라이트 코어를 닫습니다.
    2개의 페라이트 코어 탭이 모두 잠겼는지 확인합니다.

    3 3 30 ferritecore
  5. 케이블 타이로 케이블을 탭에 고정합니다.
    필요에 따라 케이블 타이의 불필요한 부분을 잘라냅니다.

    3 3 31 ferritecore

3.2.6. 전원 코드 연결

important 주의사항

전원 코드를 연결하기 전에 전원 스위치를 끄십시오.

동봉된 전원 코드를 다음 순서대로 연결하십시오.

  1. 동봉된 전원 코드 플러그를 AC IN 커넥터에 연결하십시오.

  2. 전원 코드의 다른 쪽 끝 플러그를 AC 콘센트에연결하십시오.

warning 경고

  • 본 제품은 접지에 연결하도록 설계되었습니다. 감전 및 기기 손상을 방지하려면 제품에 포함된 전원 코드를 사용하여 안정적인 접지 연결을 확보하십시오. 연결 방법을 잘 모르는 경우 수리 지원 센터에 문의하십시오.

  • 반드시 제품에 포함된 전원 코드를 사용하십시오. 다른 전원 코드를 사용하면 과열이나 감전의 위험이 있습니다.

전원 코드를 분리할 때는 먼저 콘센트에서 전원 플러그를 뽑은 다음, 본체에서 전원 코드를 뽑습니다.

3.3. 전원 켜기

caution 주의

전원을 켜기 전에 아날로그 입력 커넥터에 오디오 신호가 없는지 확인하십시오. 오디오 신호가 있는 경우, 전원을 켤 때 스피커에 과도한 입력이 가해져 스피커 시스템이 손상되거나 큰 음량으로 인해 귀에 무리가 갈 수 있습니다. 또한 스피커나 배선에 이상이 발생할 경우 전원을 켜자마자 보호 회로가 즉시 작동합니다. 배선 등에 문제가 없는지 확인하십시오.

전면 패널의 전원 스위치를 사용하여 전원을 켭니다.

2 1 02 powerswitch

전원 스위치가 켜져 있을 때 절전 모드( POWER SUPPLY )로 전환할 수도 있습니다. 절전 모드에서 기기를 켜려면 메인 노브를 눌러 확인 화면을 표시한 다음 OK를 선택합니다.

note

  • 전원 스위치를 눌렀을 때 항상 전원이 켜진 상태로 기기를 시작할지, 아니면 마지막으로 눌렀을 때와 동일한 상태(전원 켜짐 또는 절전 모드)로 시작할지( POWER ON DEFAULT )를 설정할 수 있습니다.

전원이 꺼지면(전원 콘센트에서 코드가 뽑힌 상태) 설정이 저장됩니다. 전원을 다시 켜면 제품이 저장된 설정값으로 시작됩니다.

3.4. 설정

note

ProVisionaire Design에서 XMS를 설정할 수도 있습니다. 자세한 내용은 아래 설명서를 참조하십시오.

ProVisionaire Design 사용자 가이드
이 가이드는 ProVisionaire Design에서 사용할 수 있는 일반 설정에 대해 설명합니다.

New CIS Ecosystem 설치 가이드(워크플로 버전)
이 가이드는 XMS 시리즈 및 ProVisionaire Design을 포함한 New CIS Ecosystem 제품을 사용하여 시스템을 구축하는 워크플로를 설명합니다.

3.4.1. 기기 식별 정보

UNIT ID 설정

ProVisionaire Design에 연결할 때는 네트워크에서 XMS 시리즈를 식별할 수 있도록 ID를 설정해야 합니다. 공장 기본 설정값은 01입니다. 동일한 모델들이 하나의 네트워크에 있는 경우 ID가 중복되지 않도록 주의해야 합니다. 설정된 UNIT ID는 이 제품을 다시 시작한 후에 적용됩니다.

  1. HOME 화면에서 커서를 UNIT ID로 이동하고 메인 노브를 누릅니다.

    3 5 02 1D
  2. "UNIT ID"를 선택하고 메인 노브를 누릅니다.

    3 5 03 1D
  3. 메인 노브를 돌려 입력할 문자를 선택하고, 메인 노브를 눌러 문자를 확인합니다.

  4. 재시작 확인 화면에서 YES를 선택합니다. 재부팅 후 설정된 UNIT ID가 HOME 화면에 표시됩니다.

장치 이름 설정

ProVisionaire Design에 연결할 때는 앱에서 해당 제품을 식별할 수 있도록 장치 이름을 설정합니다. 기본 설정은 모델명과 숫자의 조합입니다.

  1. HOME 화면에서 DEVICE NAME 위로 커서를 이동하고 메인 노브를 누릅니다.

    3 5 08 1D
  2. "NAME"을 선택하고 메인 노브를 누릅니다.

    3 5 03 1D
  3. 이 제품의 장치 이름을 설정합니다.

    note

    • 이름은 최대 32자까지 입력할 수 있습니다.

    • 입력 가능한 문자는 다음과 같습니다.
      ABCDEFGHIJKLMNOPQRSTUVWXYZ
      abcdefghijklmnopqrstuvwxyz
      0123456789
      ! “ # $ % & ‘ ( ) * + , - . / : ; < = > ? @ [ \ ] ^ _ ` { | } ~ (space)

    • ProVisionaire Design에 입력된 다른 문자는 "□"로 표시됩니다.

3.4.2. 오디오 입력

설정 입력 전환

MENU 화면 → SETUP → INPUT SETTINGS → INPUT SOURCE SELECT 을 선택하여 설정 화면을 열고 각 채널의 입력 소스를 설정하십시오.

3 5 01 1D

또한 다음 설정이 적절한지 확인하십시오.
● 아날로그 입력의 경우
・SENSITIVITY(입력 감도)
MENU 화면 → SETUP → INPUT SETTINGS → INPUT SENSITIVITY

4 7 03 1D

● Dante 입력의 경우
・Fs(Dante 입력/출력 샘플링 주파수)
MENU 화면 → NETWORK → Dante → Fs
기본 설정은 96kHz입니다.

・SECONDARY(이중화 연결/데이지 체인 연결)
MENU 화면 → NETWORK → Dante → SECONDARY
기본 설정은 이중화 연결입니다.

4 7 16 1D

3.4.3. Routing(라우팅)

오디오 신호 라우팅을 설정합니다. 여러 입력 신호를 합산할 수 있습니다.
설정을 변경하려면 MENU 화면 → PROCESSING → ROUTER로 이동합니다.

4 8 05 1D

입력 소스(IN1-8 또는 IN1-4)와 출력 대상(OUTPUT)을 확인하고 교차점에 [ icon arrow ]를 설정합니다.
기본적으로 모든 입력 커넥터의 신호는 동일한 채널 번호의 스피커로 출력됩니다.

3.4.4. 오디오 출력(스피커)

앰프 모드와 전력 배분(전력 공유)이 연결할 스피커에 적절하게 설정되어 있는지 확인합니다.
앰프 모드의 기본 설정값은 8Ω입니다. 값을 4Ω으로 설정하거나 고임피던스 연결을 사용하려면 설정을 변경해야 합니다.
각 채널의 기본 전력 공유 설정은 다음과 같습니다.
・XMS24s8/-D, XMS12s4/-D: 300W
・XMS12s8/-D, XMS06s4/-D: 150W

설정을 변경하려 MENU 화면 → SETUP → AMP SETTINGS → MODE/POWER-SHARING으로 이동합니다.

4 7 09 2D

● 앰프 모드 설정
연결할 스피커의 임피던스에 따라 4Ω, 8Ω, 70V 또는 100V 중에서 선택합니다.

● 전력 공유 설정
각 채널에 필요한 전력을 설정합니다. 할당은 4개 채널 그룹으로 설정됩니다.
자세한 내용은 본 설명서 앞부분의 "POWER SHARING" MODE/POWER SHARING 화면 설명을 참조하십시오.

3.5. 배선 점검

이 섹션에서는 배선 점검에 필요한 볼륨 값 변경 및 음소거/음소거 해제 방법의 설정 방법을 설명합니다. 연결 상태를 확인하기 전에 스피커 손상 및 기타 문제를 방지하기 위해 모든 채널의 볼륨 값을 최소로 설정하는 것이 좋습니다. 믹서 또는 아날로그 입력 커넥터에 연결된 다른 장치에서 오디오 신호가 출력되는 동안 배선을 점검하십시오.

note

HOME 화면에서 INPUT SOURCE(Redundant) & SIGNAL 표시등을 점검하여 입력 신호가 올바르게 수신되었는지 확인하십시오.

● 볼륨 조절하기
HOME 화면에서 볼륨을 선택하고 메인 노브를 돌려 볼륨을 조절합니다.

3 6 01 1D

● 음소거/음소거 해제 전환 방법
각 채널의 음소거/음소거 해제를 전환하려면 HOME 화면에서 원하는 채널로 커서를 이동한 후 메인 노브와 [ back key ](뒤로) 버튼을 동시에 누릅니다.
채널이 음소거되면 화면의 음소거 아이콘이 빨간색으로 켜집니다.

note

스피커가 멀리 떨어져 설치되어 신호 출력을 쉽게 확인할 수 없는 경우에도 HOME 화면의 OUTPUT METER(출력 미터)를 사용하여 스피커에 전압이 공급되는지 확인할 수 있습니다.
