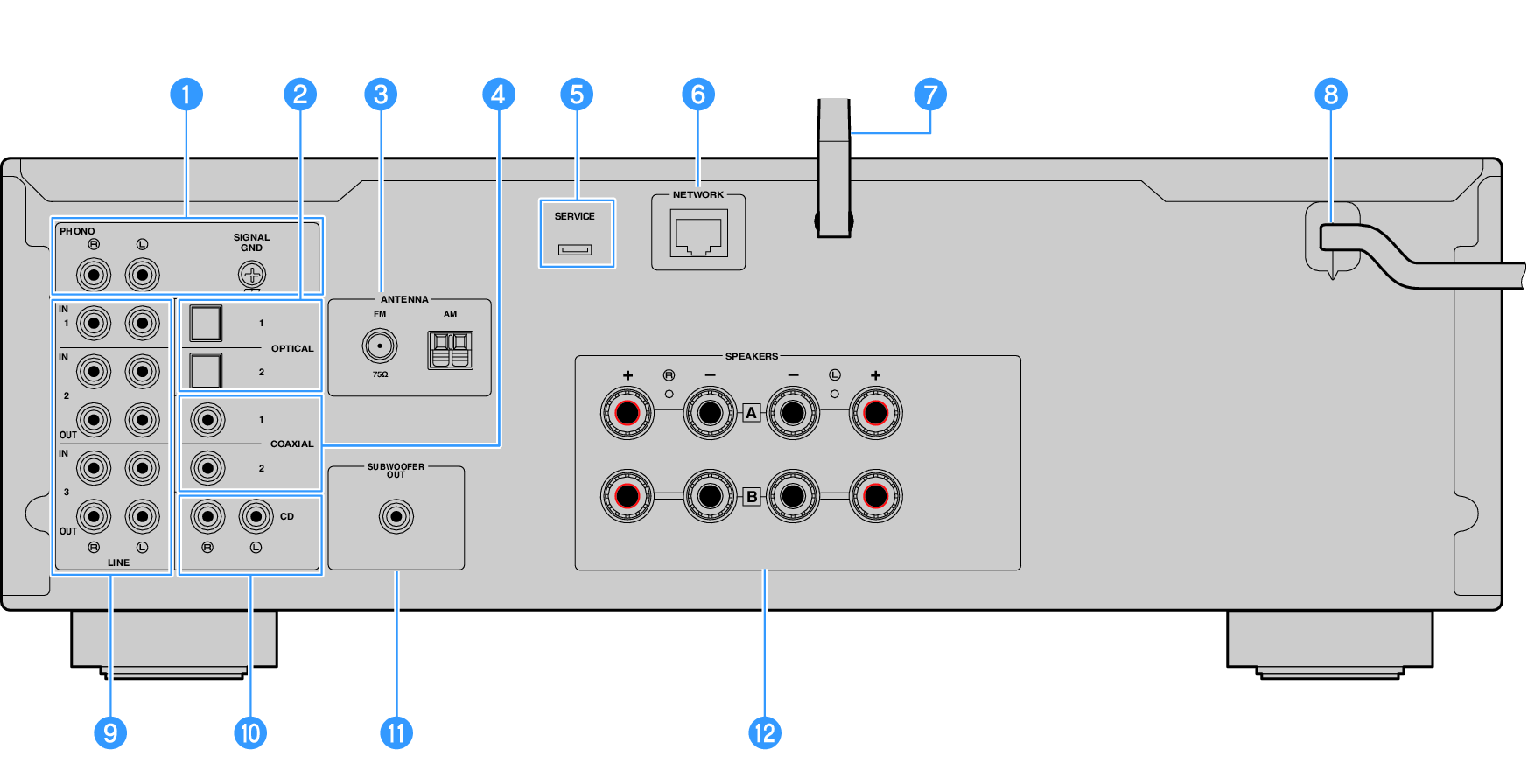

リアパネル

本体背面の各部の名称と機能について説明します。

a

PHONO（フォノ）入力端子

SIGNAL GND（シグナル グラウンド）端子

ターンテーブル（レコードプレーヤー）を接続します（）。

b

OPTICAL（オプティカル）1～2入力端子

光デジタル出力を持つ外部機器を接続します（）。

c

ANTENNA（アンテナ）端子

ラジオのアンテナを接続します（）。

d

COAXIAL（コアキシャル）1～2入力端子

同軸デジタル出力を持つ外部機器を接続します（）。

e

SERVICE（サービス）端子

修理などで使用するサービス用の端子です。何も接続しないでください。

f

NETWORK（ネットワーク）端子

本製品をネットワークに有線接続する場合に、ネットワークケーブルを接続します（）。

g

ワイヤレスアンテナ

本製品をネットワークに無線（Wi-Fi）接続する場合に使用します（）。Bluetooth接続にも使用します（）。

h

電源コード

電源コンセントに接続します（）。

i

LINE（ライン）1～3端子

アナログ音声入出力を持つ外部機器を接続します（）。

j

CD入力端子

アナログ音声出力を持つCDプレーヤーなどを接続します（）。

k

SUBWOOFER OUT（サブウーファーアウト）端子

アンプ内蔵のサブウーファーを接続します（）。

l

SPEAKERS（スピーカー）端子

スピーカーを接続します（）。
