Raccordement d’un téléviseur à la barre de son
Sélectionnez la procédure de connexion en fonction du type de prises sur le téléviseur et des fonctions à utiliser.
Raccordement d’un téléviseur pourvu d’une prise de sortie audio optique numérique et commande de la barre de son au moyen de la télécommande accompagnant ce produit
Raccordez le téléviseur au moyen du câble audio optique numérique inclus.

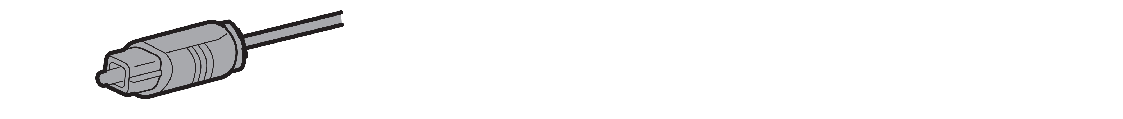

Câble : câble audio optique numérique (inclus)

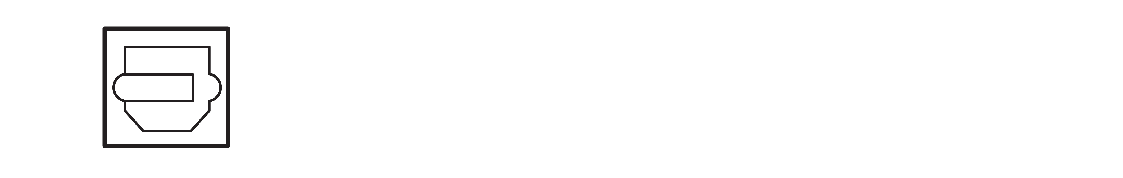

Prise du téléviseur à connecter : Prise de sortie audio optique numérique
Procédure de connexion
« Raccordement d’un téléviseur uniquement au moyen du câble audio optique numérique inclus »
Commande de la barre de son au moyen de la télécommande du téléviseur
Raccordez un téléviseur au moyen d’un câble HDMI. Prévoyez un câble HDMI en vente dans le commerce compatible ARC (Audio Return Channel). Lorsque vous connectez une prise d’entrée HDMI non compatible ARC, connectez également le câble audio optique numérique inclus.
La fonction ARC (Audio Return Channel) transmet des signaux audio depuis la prise d’entrée HDMI du téléviseur. Une prise d’entrée HDMI compatible ARC est appelée « ARC ».

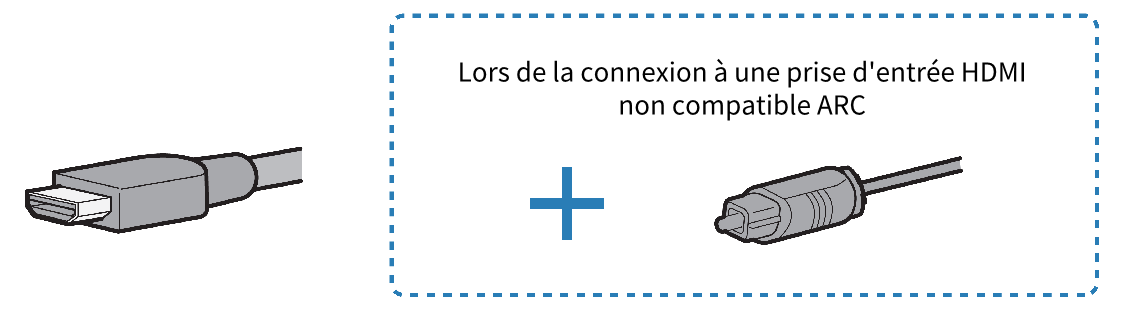

Câble : câble HDMI (en vente dans le commerce) et, si nécessaire, câble audio optique numérique (inclus)

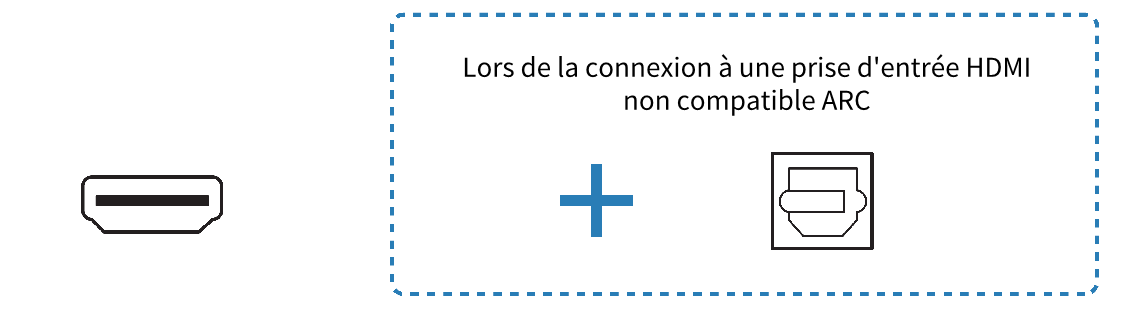

Prise du téléviseur à connecter : prise d’entrée HDMI (compatible ARC) et, si nécessaire, prise de sortie audio optique numérique
Procédure de connexion
« Raccordement d’un téléviseur au moyen d’un câble HDMI (en vente dans le commerce) »
Téléviseur sans prise de sortie audio optique numérique, mais pourvu d’une prise d’entrée HDMI compatible ARC (Audio Return Channel)
Raccordez un téléviseur au moyen d’un câble HDMI. Prévoyez un câble HDMI en vente dans le commerce compatible ARC.

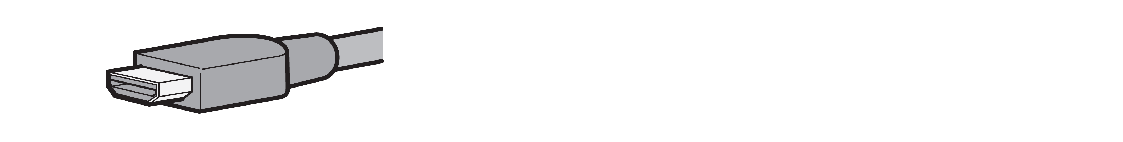

Câble : câble HDMI (en vente dans le commerce)

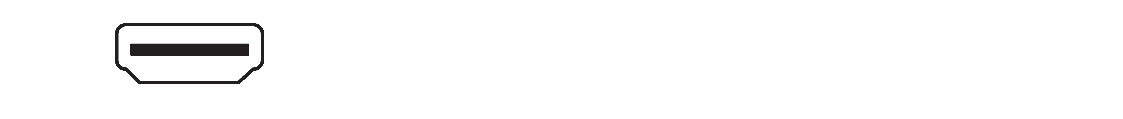

Prise du téléviseur à connecter : prise d’entrée HDMI (compatible ARC)
Procédure de connexion
« Raccordement d’un téléviseur au moyen d’un câble HDMI (en vente dans le commerce) »
Téléviseur sans prise de sortie audio optique numérique et également sans prise d’entrée HDMI compatible ARC (Audio Return Channel)
Si le téléviseur est pourvu d’une prise de sortie audio analogique ou d’une prise pour casque, utilisez l’une de ces prises analogiques pour la connexion. Prévoyez un câble audio analogique stéréo à mini-fiche de 3,5 mm en vente dans le commerce.

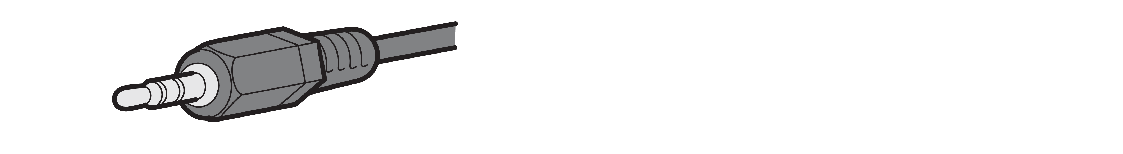

Câble : câble stéréo à mini-fiche de 3,5 mm (en vente dans le commerce)

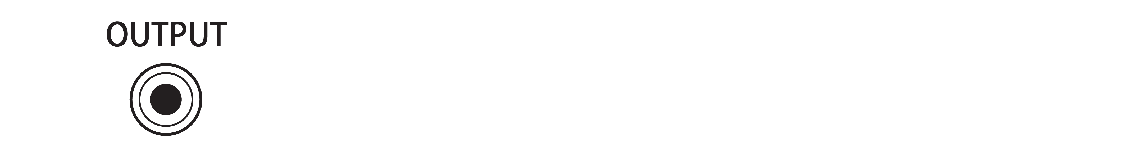

Prise du téléviseur à connecter : Prise de sortie audio analogique ou prise pour casque
Procédure de connexion
SR-C30A
