Raccordement d’un téléviseur au moyen d’un câble HDMI (en vente dans le commerce)

  • Avant de raccorder des appareils, lisez attentivement les précautions suivantes.

Si un téléviseur est raccordé via un câble HDMI, la barre de son peut être contrôlée par la fonction de contrôle HDMI avec la télécommande du téléviseur.

Raccordement à une prise d’entrée HDMI compatible ARC (Audio Return Channel)

Raccordez le téléviseur au moyen d’un câble HDMI compatible ARC (en vente dans le commerce).

Le câble HDMI transmet le signal audio du téléviseur et le signal de commande pour commander la barre de son au moyen de la télécommande du téléviseur.

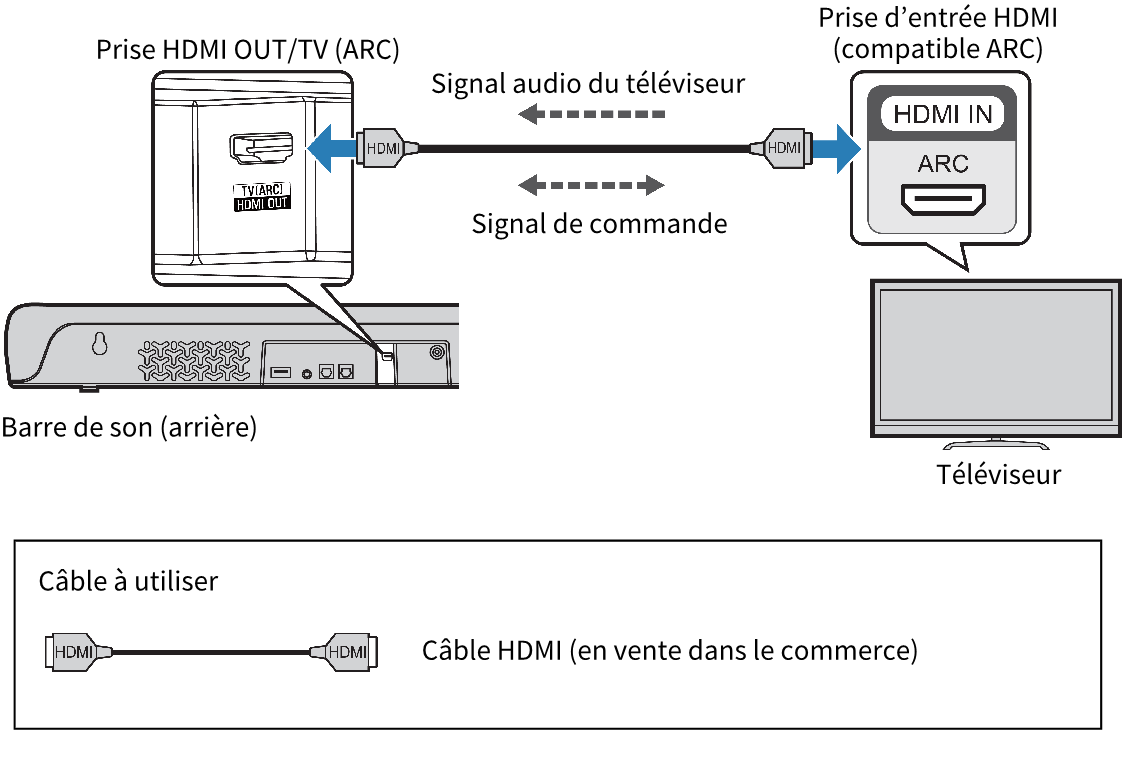

  1. Raccordez un téléviseur à la barre de son.
  • Raccordez un câble HDMI à la prise d’entrée HDMI compatible avec la fonction Audio Return Channel (étiquetée « ARC ») du téléviseur.

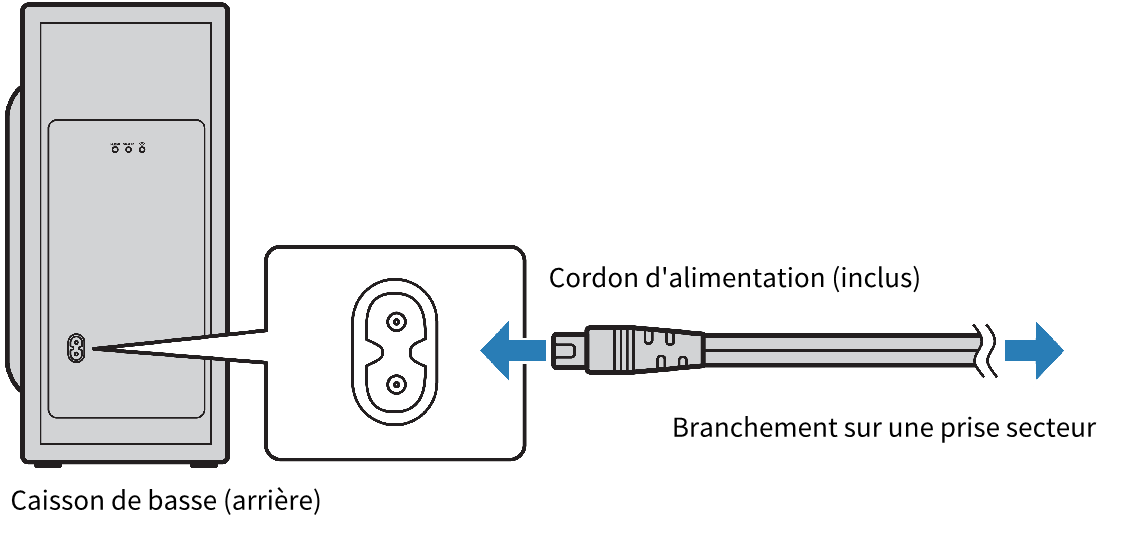

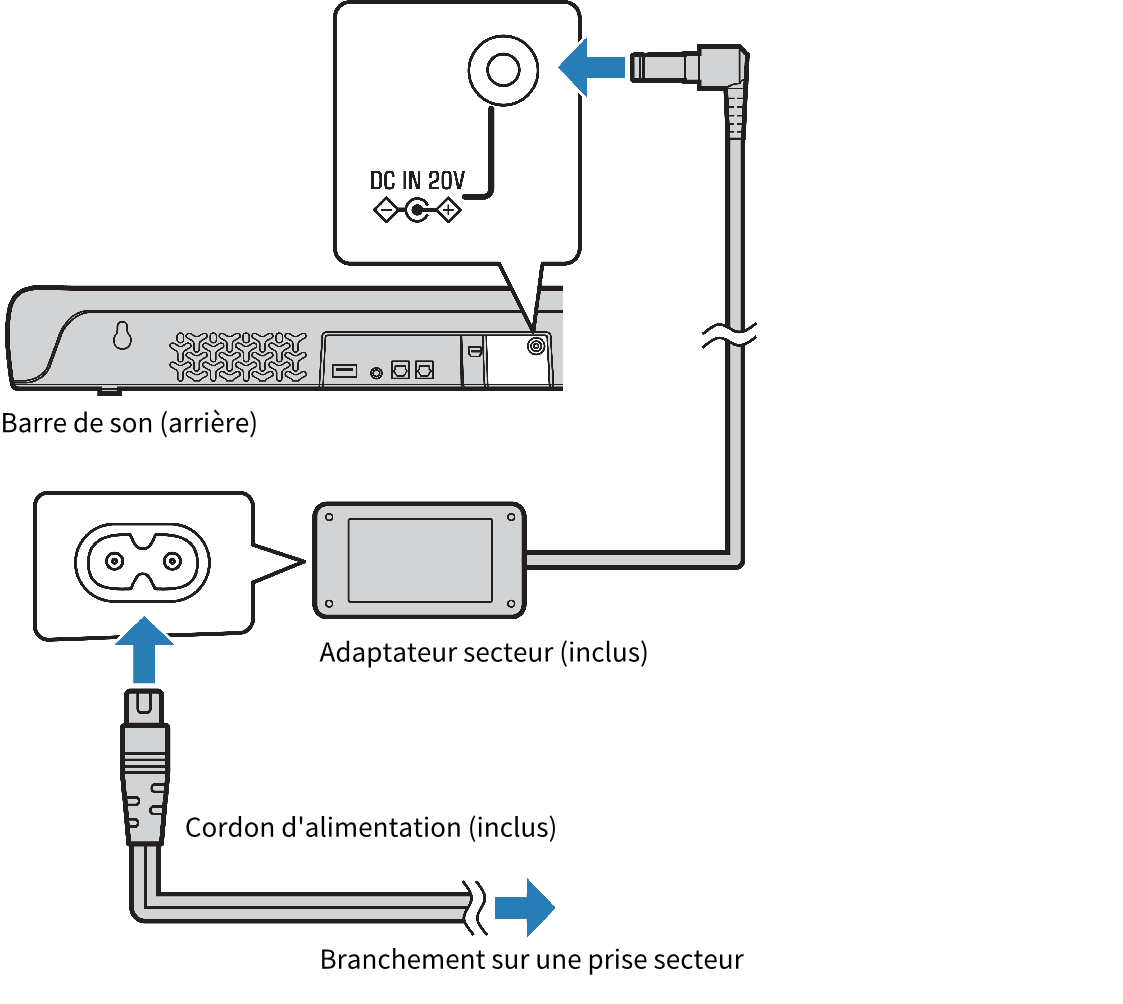

  1. Raccordez la barre de son et le caisson de graves à l’alimentation.

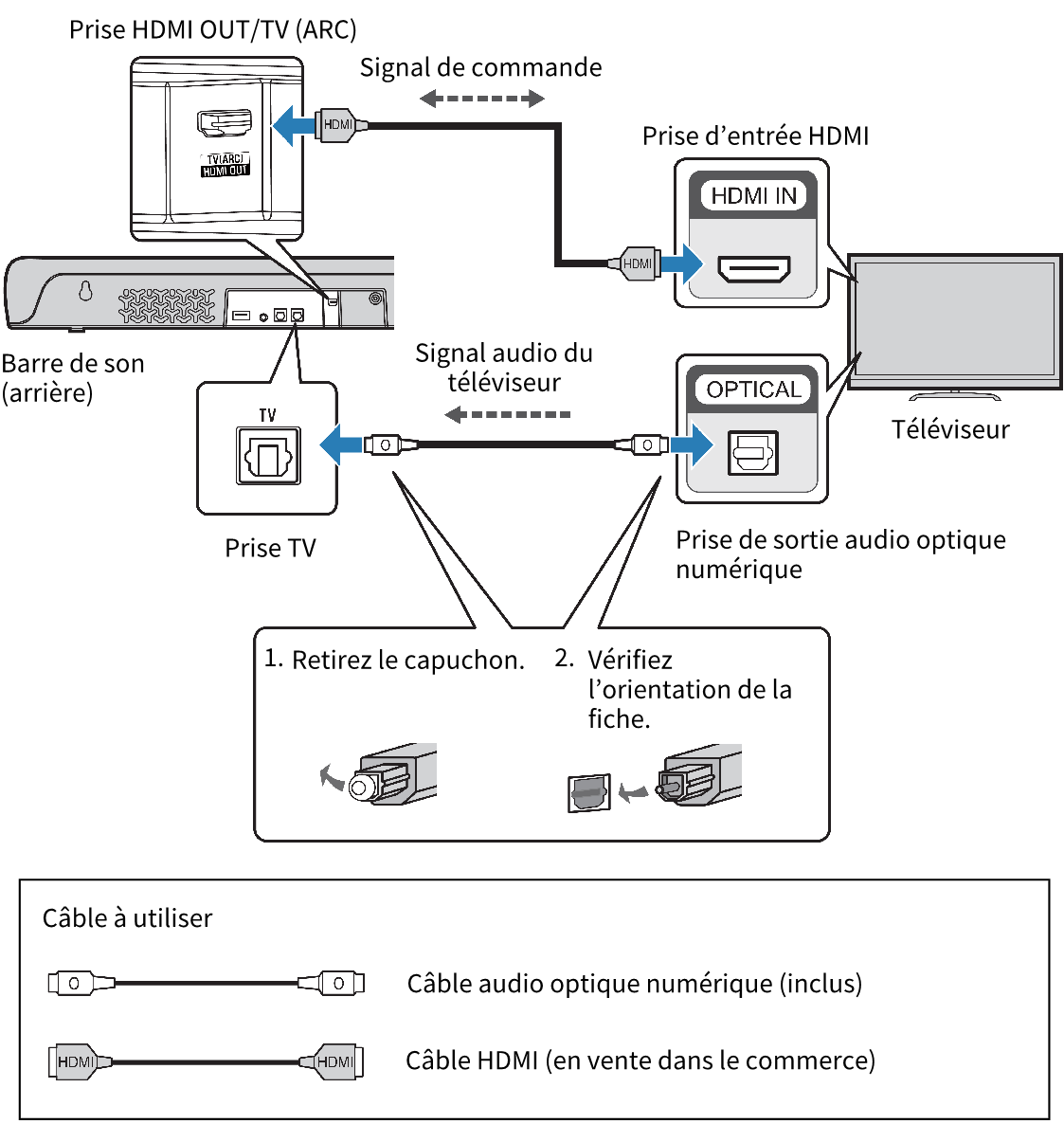

Lors de la connexion à une prise d'entrée HDMI non compatible ARC

Raccordez le téléviseur au moyen d’un câble HDMI (en vente dans le commerce) et du câble audio optique numérique inclus.

Le câble audio optique numérique transmet le signal audio du téléviseur à la barre de son. Le câble HDMI transmet le signal de commande pour commander la barre de son au moyen de la télécommande du téléviseur (fonction de contrôle HDMI). Si vous ne souhaitez pas utiliser la fonction de contrôle HDMI, il n’est pas nécessaire de raccorder un câble HDMI.

  1. Raccordez un téléviseur à la barre de son.
  1. Raccordez la barre de son et le caisson de graves à l’alimentation.
NOTE
  • Lors de la connexion à une prise d'entrée HDMI compatible ARC, activez la fonction de contrôle HDMI de la barre de son. Réglages par défaut : Activé
  • Utilisez un câble HDMI à 19 broches avec le logo HDMI gravé.
  • Utilisez un câble aussi court que possible pour éviter toute dégradation de la qualité du signal.
  • Raccordez un appareil audio-vidéo (comme un décodeur) au téléviseur.
