接続例：応用編

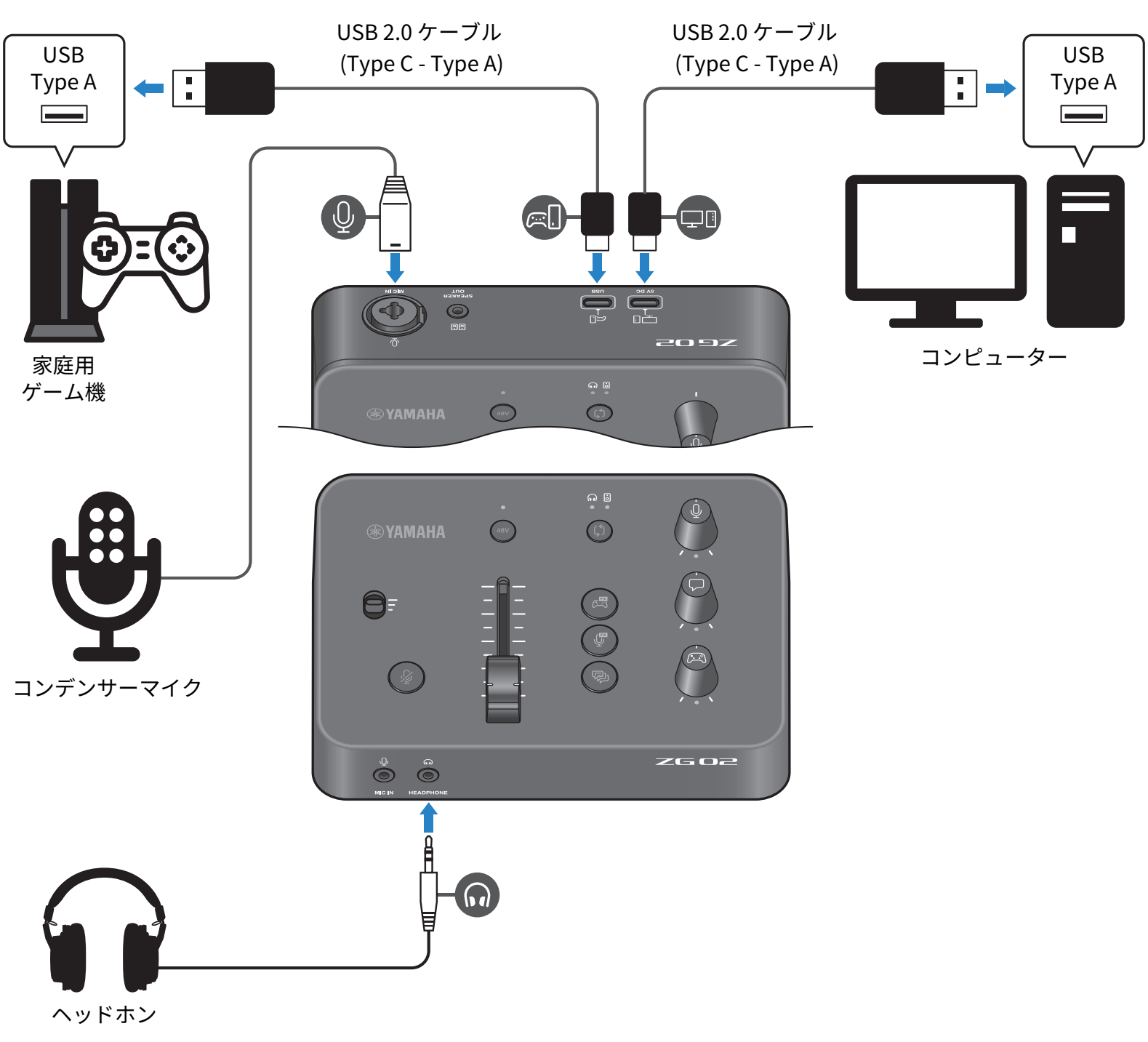

コンデンサーマイクで、ゲームの実況をストリーミング配信するための、接続例です。

用意するもの

  • USB出力に対応した家庭用ゲーム機
  • 市販のUSB 2.0 ケーブル（Type C - Type A）
  • コンピューター
  • 付属のUSB 2.0 ケーブル（Type C - Type A）
  • コンデンサーマイク
  • ヘッドホン

接続

  • ZG02の[USB (CONSOLE)[]]端子と、家庭用ゲーム機のUSB端子を市販のUSB 2.0 ケーブル（Type C - Type A）で接続する。
  • ZG02の[USB (PC)[]] 端子と、コンピューターのUSB端子を付属のUSB 2.0ケーブルで接続する。
  • コンデンサーマイクを背面の[MIC IN]端子に接続する
  • ヘッドホンを[PHONES]端子に接続する。

著作権保護について

ストリーミング配信を行うときは、次の点にご注意ください。

  • 本製品を、著作権をはじめとする国や地域の法律が定める第三者の権利を侵害する用途で使用しないでください。
  • あなたが本製品を使用して第三者の権利を侵害しても、弊社は一切責任を負いません。
お知らせ
  • コンデンサーマイクを接続した場合は、ZG02の電源が入っていることを確認し、ファンタム[48V]ボタンを長押しして、ファンタム電源をオンにしてください。（）
  • 背面の[MIC IN]端子にマイクを接続する場合は、前面の[MIC IN]端子に何も接続しないでください。両方の端子に接続した場合は、前面の[MIC IN]端子の接続が優先されます。
  • コンピューターには「Yamaha ZG Controller」のインストールが必要です。（）
  • 配信用の音声は、[USB (PC)[]]端子へ出力されます。
  • コンピューターや家庭用ゲーム機のUSB端子がType Cの場合は、市販のType Cケーブル（Type C – Type C）で接続してください。
