背面

[12V] DC 端子

付属の電源アダプターを接続します。

[POWER SOURCE] 切替スイッチ

本体に電源供給する端子を選びます。 [USB 2.0]端子から電源供給するときは[USB 2.0]端子側へ、 [12V]DC端子から電源供給するとき は[12V]DC端子側へスイッチを切り替えます。

[USB 2.0]端子（Type C）

コンピューターやiPad/iPhoneを接続します。コンピューターを接続した場合は、電源がコンピューターから本体に供給されます。iPad/iPhoneを接続した場合は、[12V]DC端子に付属のアダプターを接続します。

[ASSIGNABLE FOOT SW]端子

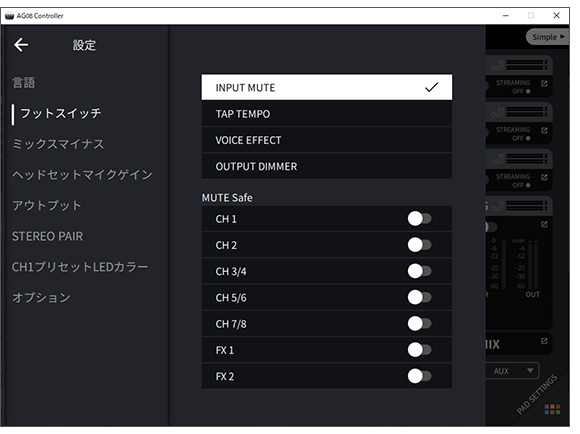

別売のフットスイッチ（ヤマハFC5 など）を接続します。フットスイッチにINPUT MUTE、TAP TEMPO、VOICE EFFECT、OUTPUT DIMMERの機能を設定できます。 機能の割り当てはAG08 Controllerを使って行います。AG08 Controllerのメニュー[]ボタンを押し、設定→フットスイッチを選択し設定してください。

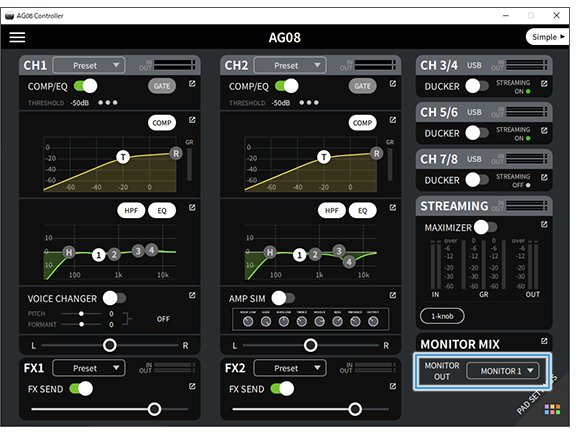

[MONITOR OUT] 端子（XLR）

パワードモニタースピーカーなどを接続します。XLRに対応しています。

[MONITOR OUT] 端子（フォーン）

パワードモニタースピーカーなどを接続します。フォーンプラグ（バランス/アンバランス）に対応しています。

[MIX OUT] 端子（フォーン）

ミックスされた信号をステレオ出力するフォーンタイプの電子バランス型出力端子です。

[CH 7/8(P)LINE IN/OUT]スマートフォン入出力端子 （4極3.5 mm ステレオミニプラグ対応）

多用途に使える入出力端子です。4極ステレオミニプラグ（CTIA規格）に対応しています。Android端末などのスマートフォンやタブレットを接続し、アプリケーションを使って効果音のポン出しやBGMを再生できます。出力音量は接続した機器側で調節します。本製品からの音声を接続した機器へ送ることができます。

[CH 5/6 LINE IN] 端子（3極3.5 mm ステレオミニプラグ対応）

電子楽器やオーディオ機器などのラインレベルの機器を接続します。ステレオミニプラグに対応しています。

[CH 5/6 LINE IN] 端子（RCA ピンタイプ）

電子楽器やオーディオ機器などのラインレベルの機器を接続します。チャンネル5/6はRCAピンプラグに対応しています。3極3.5 mmステレオミニプラグとRCAピンプラグは、3極3.5 mmステレオミニプラグが優先され同時使用はできません。

[CH 3/4 LINE] 端子（フォーンタイプ）

電子楽器やオーディオ機器などのラインレベルの機器を接続します。チャンネル3/4はフォーンプラグに対応しています。

[CH 2 MIC/LINE/HI-Z] 端子

マイクや電子楽器などを接続します。XLR、フォーンの両プラグに対応しています。

または、エレキギターやエレキベースなど出力インピーダンスの高い機器を接続します。

[CH1 MIC/LINE] 端子

マイクや電子楽器などを接続します。XLR、フォーンの両プラグに対応しています。
