Android端末との接続

電源の準備からAndroid端末との接続までを説明します。

用意するもの

  • 3.5 mm 4極ステレオミニケーブル
お知らせ
  • USBケーブルを使ったオーディオ入出力はできません。
  • Android端末に送られる音声はモノラルです。
  • 配信の際や、長時間お使いになる場合は、別途Android端末給電用の電源をご用意ください。
  1. 本製品や接続している機器の音量（ボリューム）が最小になっていることを確認します。
  1. 背面の[12V]DC端子に、付属の電源アダプターを接続し、[POWER SOURCE]切替スイッチを[12V]DC側（左側）にスライドします。
  1. [z]（スタンバイ/ オン）スイッチをオンにします。
  1. 本製品のトップパネルのLEDによる点灯アニメーションが終了した後、[z]（スタンバイ/ オン）スイッチのLEDが点灯したことを確認します。
  1. 3.5 mm 4極ステレオミニケーブルで、本製品の[CH 7/8（P）LINE IN/OUT]スマートフォン入出力端子とAndroid端末のヘッドセット用端子を接続します。
お知らせ
  • ステレオミニ端子非対応のAndroid端末との接続には、変換アダプタケーブルが必要です。
  • たとえばUSB C端子で音声の入出力をするAndroid端末の場合は、USB C-3.5 mm 4極イヤホン端子変換アダプタケーブルをご用意ください。

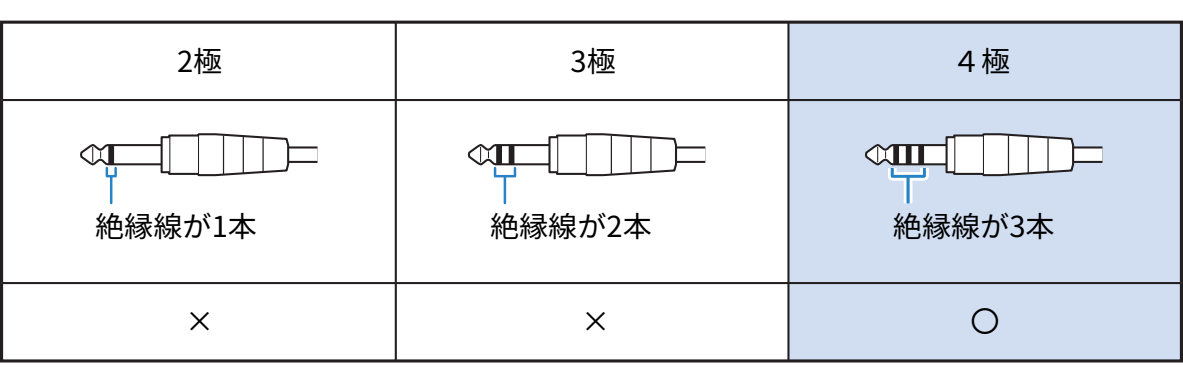

  • 2極や3極ではなく、4極のステレオミニケーブルをお使いください。
  • 接続が完了したら、音楽再生アプリや録音アプリなどで、音声の入出力ができることを確認してください。
