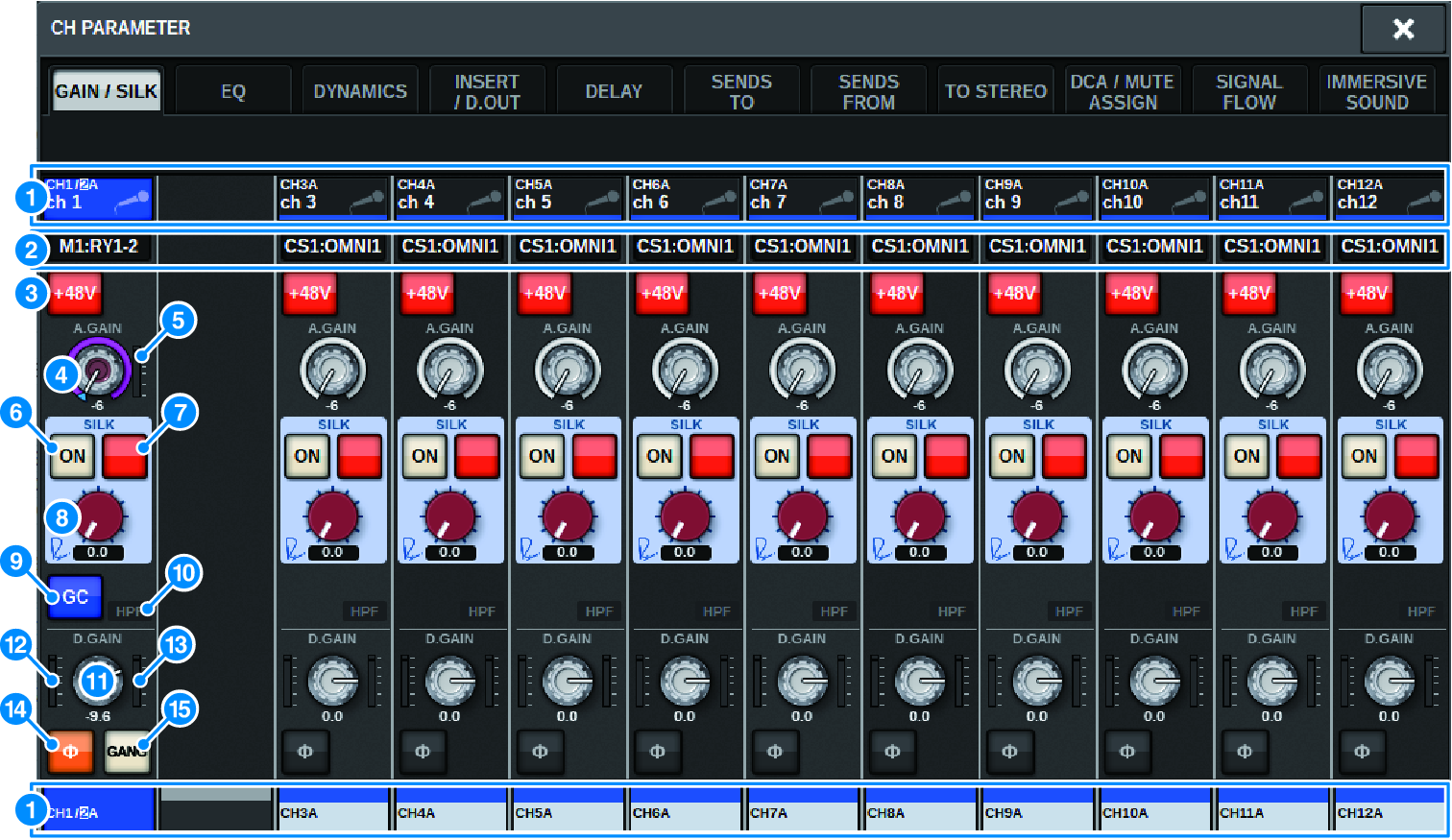

Fenêtre contextuelle GAIN/SILK

Touche de sélection de canal

Indique le canal. Appuyez sur cette touche pour sélectionner le canal sélectionné à l'écran. L'icône, le numéro et la couleur du canal actuellement sélectionné apparaissent sur la touche et le nom du canal s’affiche sous la touche.

Écran PATCH

Affiche l'état de l'assignation de canal.

Touche +48V

Active ou désactive l'alimentation fantôme (+48V) du préampli micro.

Bouton A.GAIN (Gain analogique)

Indique le réglage du gain analogique du préampli micro HA. Utilisez l'encodeur de l'écran pour régler la valeur. Si la fonction Gain Compensation est activée, un indicateur montrera la position du gain analogique lors de l'activation de la compensation de gain.

Indicateur de niveau HA

Affiche le niveau (PRE GC) du signal d'entrée du préampli micro.

Touche ON de la section SILK

Active ou désactive le paramètre SILK (Filtre passe-haut).

Touche de sélection BLUE/RED (Rouge/Bleue)

Bascule entre deux réglages SILK (BLUE et RED) : « BLUE » pour la solidité et la puissance ; et « RED » pour l'énergie.

Bouton [TEXTURE] de la section SILK

Règle le paramètre TEXTURE de SILK.

Touche GC (GAIN COMPENSATION)

Active ou désactive la compensation de gain sur le canal concerné.

Voyant HPF

Indique l'état d'activation/désactivation du filtre passe-haut de chaque port.

Bouton D.GAIN

Indique le réglage de gain numérique. Utilisez l'encodeur de l'écran pour régler la valeur.

Indicateur de niveau (canal d'entrée)

Cet indicateur affiche le niveau du signal après application de la compensation de gain GC (et avant D.GAIN).

Indicateur de niveau (après gain numérique)

Cet indicateur affiche le niveau du signal après application du gain numérique.

Touche Phase

Alterne la phase du signal d'entrée.

Touche GANG

Cette touche s'affiche uniquement en mode stéréo. Lorsque cette touche est activée, la différence en termes de gain analogique LR est maintenue au fur et à mesure du changement de valeur. Cela s'applique également au gain numérique.
