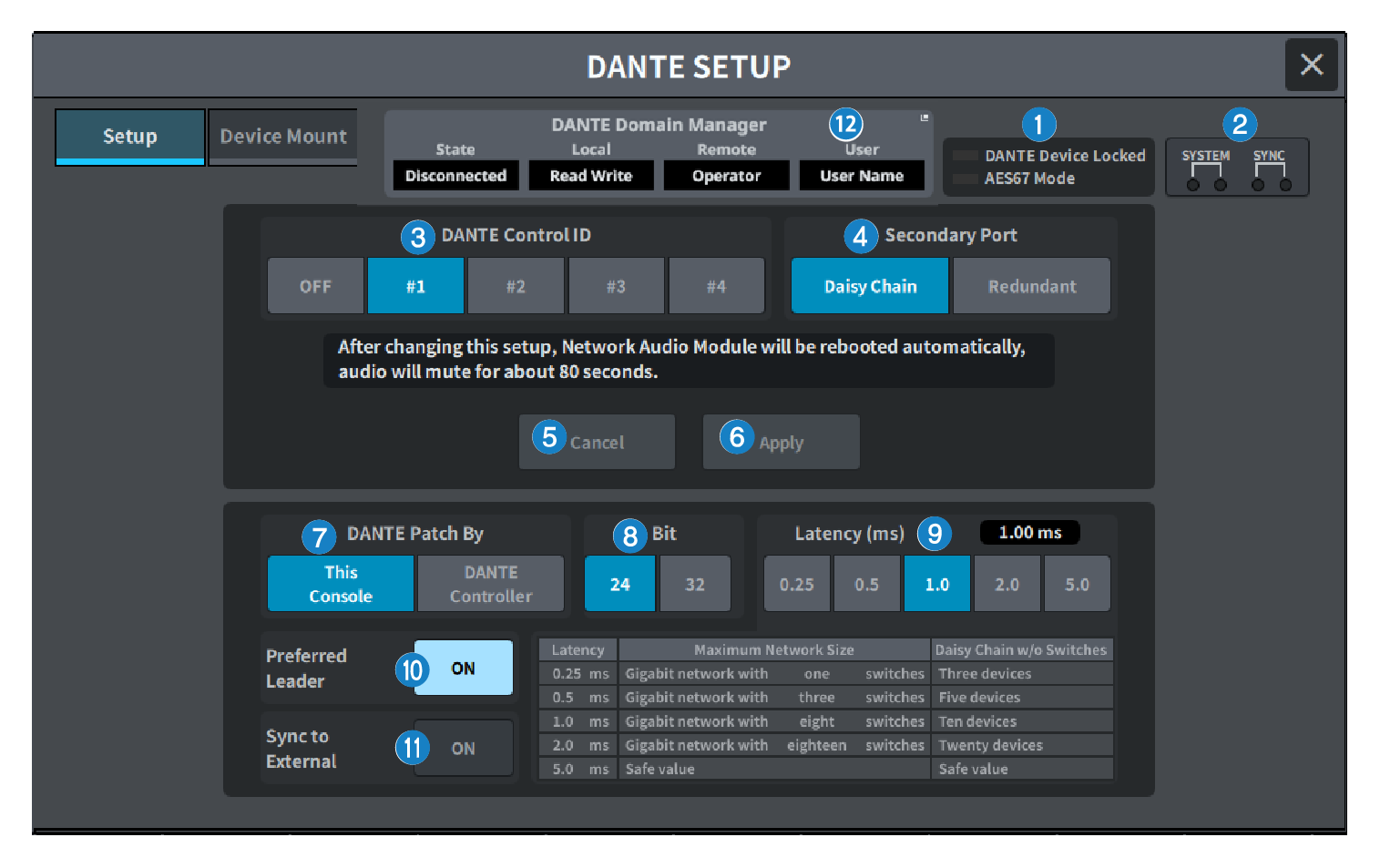

Écran DANTE SETUP (Setup)

Voyant d'Status

• DANTE Device Locked
• Le voyant s'allume en rouge lorsque la fonction DANTE Device Locked est activée, ce qui empêche de modifier les réglages du réseau audio de l'appareil Dante.
• AES67 Mode
• Le voyant s'allume en vert si le mode AES67 (norme de compatibilité de connection audio en réseau) est activé.

Voyants SYSTEM/SYNC

Ces voyants affichent le statut opérationnel de Dante. Appuyez dessus pour afficher les messages. Pour les motifs pour lesquels un message s'affiche, une icône d'erreur ou d'information s'affiche à côté du voyant. Pour en savoir plus sur la signification des voyants, reportez-vous à la section « Messages ».

Touche DANTE Control ID (ID de contrôle Dante)

Cette touche définit l'ID de l'unité principale de la série DM. Si l'ID est désactivé, la touche de sélection DANTE Patch By (Assignation de Dante par) est réglée sur DANTE Controller et l'assignation de Dante ne peut pas être contrôlée. En outre, la fonctionnalité à distance des appareils d'entrée/de sortie montés est désactivée. Si vous spécifiez l'ID n° 1, les réglages communs (Bit/Latency/Word Clock) s'appliquent également aux racks d'E/S montés.

Touches de sélection Secondary Port (Port secondaire)

Sélectionnez la méthode de connexion du réseau audio Dante : connexion en guirlande, utilisée pour des systèmes simples avec un nombre limité d'appareils connectés, ou connexion redondante, utilisée en cas de connexion de nombreux appareils.

Touche Cancel

Cette touche rétablit les réglages d'origine du contenu temporairement modifié durant le processus d'édition du réglage DANTE Control ID ou Secondary Port.

Touche Apply

Si vous avez modifié le réglage DANTE Control ID ou Secondary Port, les réglages sont appliqués lorsque vous appuyez sur cette touche. Une boîte de dialogue s'affiche pour vous permettre de confirmer la modification.

Touches de sélection DANTE Patch By

Lorsque la touche This Console (Cette console) est sélectionnée, l'assignation de Dante peut être modifiée depuis la série DM7. Lorsque la touche DANTE Controller est sélectionnée, l'assignation de Dante ne peut pas être contrôlée.

Touche de sélection Bit

Ces touches sélectionnent 24 bits ou 32 bits pour le débit binaire du réseau audio Dante.

Touches de sélection Latency

Sélectionnez une valeur parmi 0.25 ms, 0.5 ms, 1.0 ms, 2.0 ms et 5.0 ms pour la latence du réseau audio Dante.

Touche Preferred Leader

Lorsque cette touch est activée, elle relève l'ordre de priorité de l'unité pour en faire le leader au sein du réseau audio Dante.

Touche Sync To External

Lorsque cette touche est réglée sur ON, l'unité se synchronise sur l'horloge de mots fournie depuis la source d'horloge externe.

Champ DANTE Domain Manager

Affiche l'état de Dante Domain Manager (DDM). Cet état s'affiche s'il existe un serveur DDM sur le réseau ou si la série DM7 fait partie d'un domaine. Appuyez sur ce champ pour afficher l'écran DANTE DOMAIN MANAGER.

State

Indique l'état de l'adhésion au domaine.

• Disconnected (Déconnecté) :
• Le serveur DDM n'est pas sur le même réseau
• Unmanaged (Non géré) :
• Le serveur DDM est sur le même réseau mais ne fait pas partie du domaine
• Domain (Domaine) :
• Le serveur DDM est sur le même réseau et fait partie du domaine

Local

Affiche l'état des réglages Dante (y compris l'assignation Dante) sur la série DM7.

• Read Write (Lecture/écriture) :
• modification possible.
• À lire uniquement :
• modification impossible.

Remote

Affiche l'état de contrôle des réglages Dante (y compris l'assignation Dante) des appareils situés sur le réseau de la série DM7.

• Lecture/écriture :
• modification possible.
• Read Only (Lecture uniquement) :
• modification impossible.
• None (Aucun) :
• Impossible de découvrir ou de modifier des appareils.

User

Affiche le nom de l'utilisateur connecté au DDM

• Si vous n'êtes pas connecté
• Affiche « Logout » (Déconnecté)
• Pendant le processus de connexion
• Affiche « Logging in... » (Connexion en cours...)
• Lorsqu' vous êtes connecté
• Affiche le nom de l'utilisateur
