Über Dante

■ Dante-Überblick
Der DME7 überträgt digitale Audiosignale unter Verwendung des Dante-Protokolls. Dante ist ein von Audinate entwickeltes Audio-Netzwerkprotokoll. In einer Netzwerkumgebung mit Gigabit Ethernet bietet Dante den Vorteil, mehrere Audiosignale mit unterschiedlichen Abtastfrequenzen/Bitraten sowie Gerätesteuersignale innerhalb desselben Netzwerks übertragen zu können.

Einzelheiten zu Dante finden sich auf der Website von Audinate.
http://www.audinate.com/
Zusätzliche Einzelheiten zu Dante finden sich ebenfalls auf der Website von Yamaha Pro Audio.
https://www.yamahaproaudio.com/

note HINWEIS

  • Bei einem Dante-Netzwerk nicht die EEE-Funktion* des Netzwerk-Switches verwenden.
    Die EEE-Funktion kann die Clock-Synchronisation beeinträchtigen und Tonunterbrechungen verursachen.
    Deshalb Folgendes beachten:

    • Beim Einsatz von verwalteten Switches die EEE-Funktion an allen für Dante verwendeten Ports ausschalten. Keinen Switch verwenden, an dem die EEE-Funktion nicht ausgeschaltet werden kann.

    • Keine unverwalteten Switches einsetzen, welche die EEE-Funktion unterstützen. Bei solchen Switches kann die EEE-Funktion nicht ausgeschaltet werden.

      • EEE (Energy-Efficient Ethernet)-Funktion: Technik, die den Stromverbrauch von Ethernet-Geräten in Zeiten mit geringem Netzwerkverkehr reduziert; auch als Green Ethernet oder IEEE802.3az bekannt

Über die Verbindung

Dieses Modell kann auf zwei Weisen mit einem Dante-Netzwerk verbunden werden, und die Verbindungsarten können kombiniert werden.

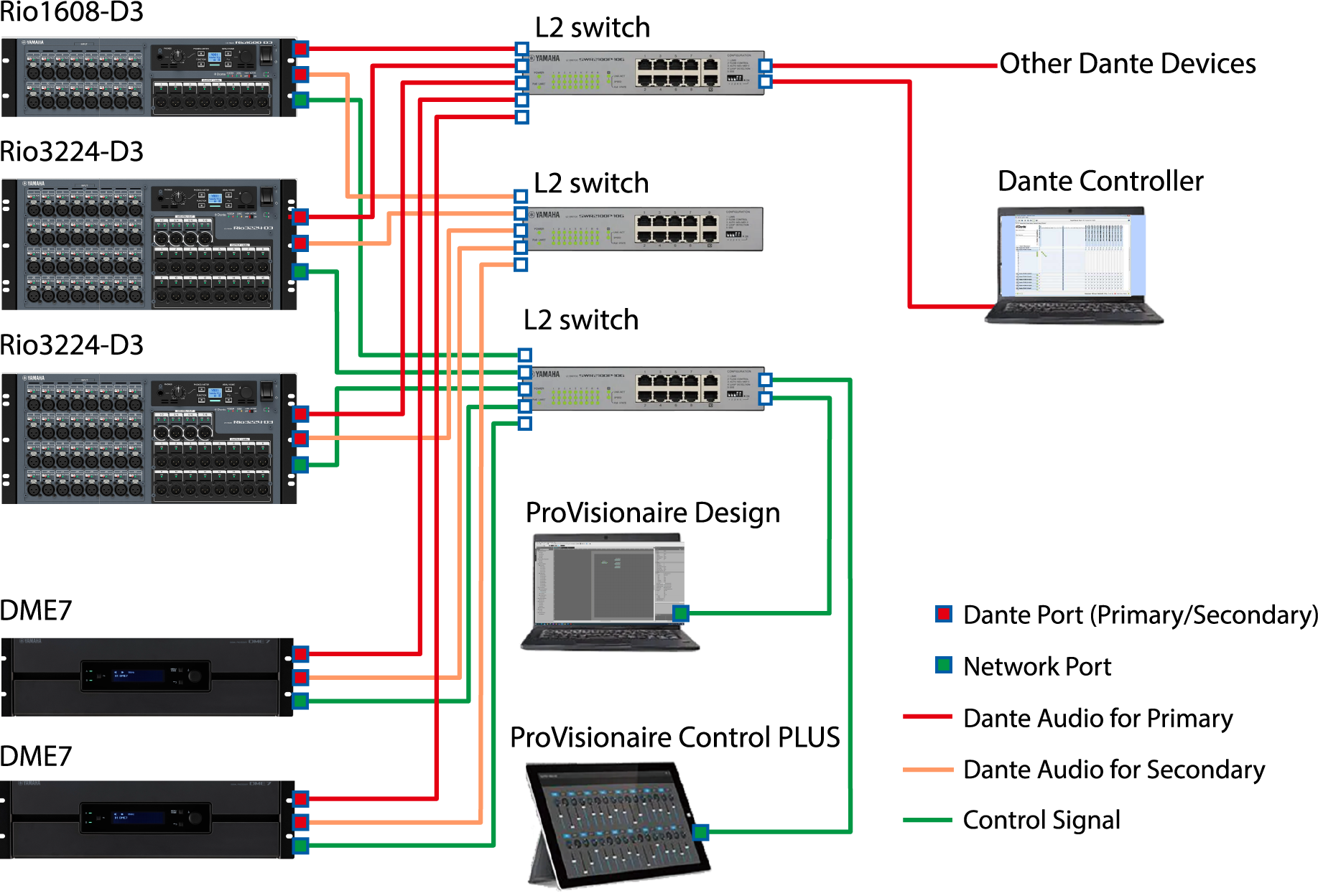

Redundante Verbindung

Im Gegensatz zu einer Reihenschaltung kann ein System mit einer redundanten Verbindung widerstandsfähiger gegen Netzwerkausfälle sein. Eine redundante Verbindung besteht aus einem primären (Haupt-)Kreis und einem sekundären (Neben-)Kreis. Die Kommunikation findet normalerweise über den Primärkreis statt, wird aber automatisch auf den Sekundärkreis umgeschaltet, wenn ein Problem wie eine Unterbrechung des Primärkreises auftritt.

connections DME7 redundant

note HINWEIS

  • Sollen das Dante-Audionetzwerk und das Netzwerk von ProVisionaire Design auf demselben Computer ausgeführt werden, sind sie mit separaten Netzwerkschnittstellenkarten zu verbinden.

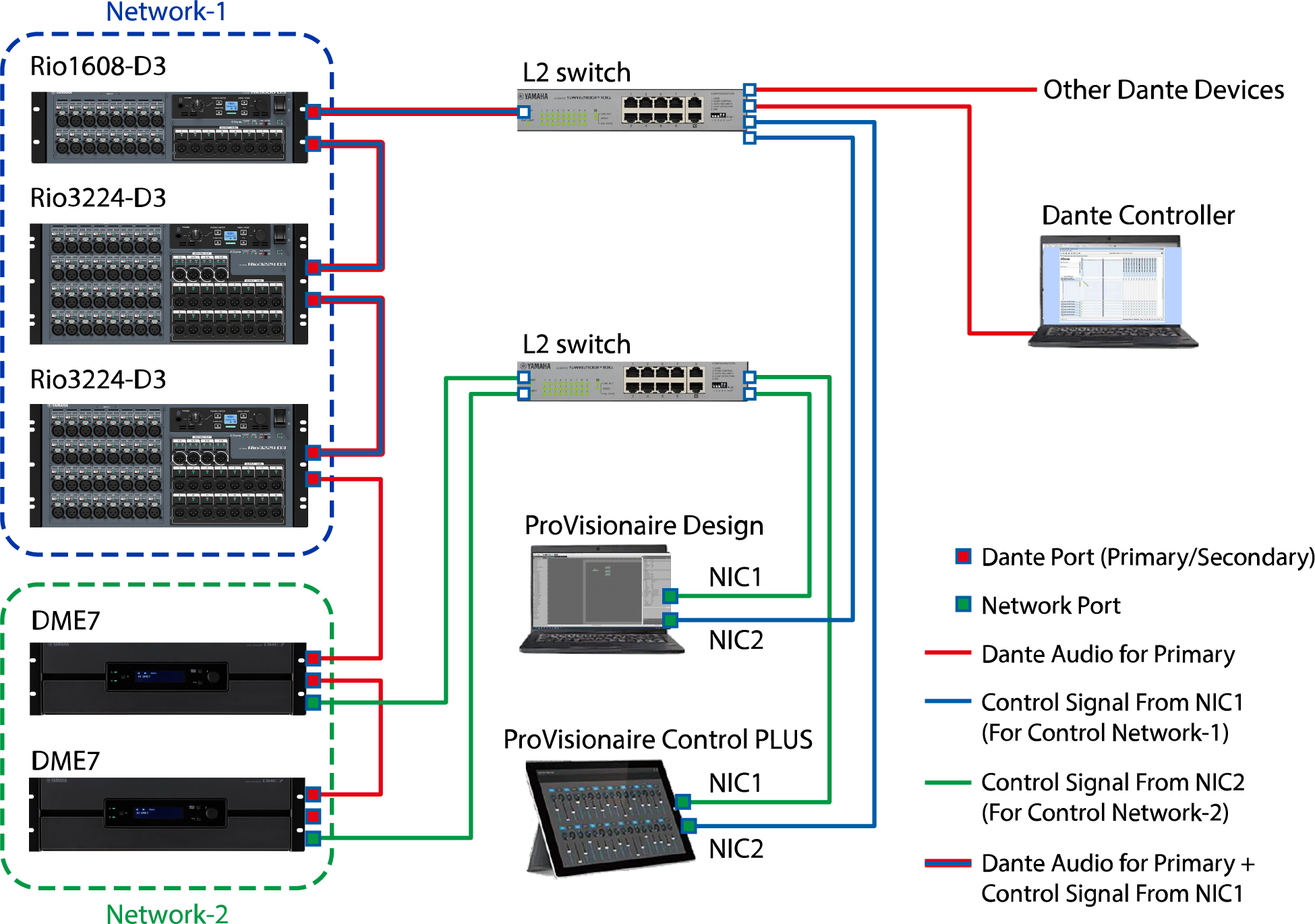

Reihenschaltung

Bei einer Reihenschaltung werden Geräte aneinandergereiht. Ein solches Netzwerk ist einfach aufzubauen und erfordert weniger Netzwerk-Switches.
Je mehr Geräte verbunden werden, desto größer wird die Übertragungsverzögerung zwischen den am weitesten voneinander entfernten Geräten, sodass die Latenzeinstellung erhöht werden muss, um Tonunterbrechungen im Dante-Netzwerk zu vermeiden. Bei einem Systemausfall aufgrund eines Kabelbruchs usw. wird das Netzwerk übrigens an diesem Punkt unterbrochen und die Kommunikation mit Geräten jenseits dieses Punkts unmöglich gemacht.

Bei der Standard-Latenzeinstellung (1,0 ms) können bis zu zehn Dante-Geräte reihengeschaltet werden. Werden mindestens elf Geräte verbunden, erhöht sich die Kommunikationsverzögerung innerhalb des Netzwerks, was Tonunterbrechungen verursachen kann. Um dies zu vermeiden, entweder die Dante-Latenzeinstellung erhöhen oder das Netzwerk mit einem (Gigabit-Ethernet-fähigen) L2-Switch aufteilen.

note HINWEIS

  • Nicht mehr als einen Port mit demselben externen Switch verbinden, da dies eine Netzwerkschleife erzeugen würde.

connections DME7 daisy

Die geeignete Latenzeinstellung für Signale, die über ein Dante-Audionetzwerk gesendet und empfangen werden, hängt von Verbindungsart und -ausmaß ab. Die Einstellung [Latency] (Latenz) in Abhängigkeit der Verbindungen zwischen Dante-fähigen Geräten und dem DME7 wie folgt auswählen.

■ Beziehung zwischen Latenz und Knotenanzahl
Die Einstellung [Latency] (Latenz) des Dante-Audionetzwerks hängt von der Anzahl Knoten im Netzwerk ab.
Bei der Knotenanzahl handelt es sich um die Anzahl Switches zwischen den am weitesten entfernten Dante-Geräten. Switches liegen nicht nur in Switching-Hubs, sondern auch in jedem DME7- und E/A-Gerät vor. Die Knotenanzahl dient als Richtlinie für die Latenz-Einstellung [Latency].
Im Folgenden werden typische Latenz-Einstellungen für verschiedene Knotenanzahlen aufgeführt.

Knotenanzahl Latenz
(ms)

Max. 3

0,25

Max. 5

0,5

Max. 10

1,0

Max. 20

2,0

Min. 21
(oder bei Problemen)

5,0
