Apéndice

Precauciones para el puerto USB

● Dispositivos USB que se pueden utilizar

  • Utilice una unidad flash USB. No se podrán utilizar otros dispositivos USB (concentradores USB, ratones, teclados de ordenador, etc.) aunque se puedan conectar.

  • Con este dispositivo se pueden utilizar las unidades flash USB 1.1 a USB 2.0 (sin embargo, no se garantiza el funcionamiento de todas las unidades flash USB).

La clasificación del puerto USB es como máximo de 5 V/500 mA. La conexión de un dispositivo que necesite más de 500 mA de corriente detendrá la fuente de alimentación a este dispositivo.

● Conexión de una unidad flash USB

  • No extraiga ni instale la unidad flash USB mientras se escriben datos. De lo contrario, este dispositivo puede dejar de funcionar, o bien la unidad flash USB o sus datos pueden resultar dañados.

  • Antes de instalar la unidad flash USB de nuevo después de extraerla, espere unos segundos.

important Aviso

  • Si se utiliza un cable alargador USB, asegúrese de que tenga como máximo 1 m.

Uso de unidades flash USB

● Formateo de una unidad flash USB

Utilice una unidad flash USB formateada para FAT32 o FAT16. Utilice un ordenador para formatear. Es posible que las unidades flash USB formateadas con otros dispositivos no funcionen correctamente con este dispositivo.

● Cómo evitar la pérdida accidental de datos

Algunas unidades flash USB tienen una función de protección contra escritura para evitar la eliminación accidental de datos. Si la unidad flash USB contiene datos importantes, protéjala contra escritura para evitar que se sobrescriba. Asimismo antes de, por ejemplo, añadir datos a la unidad flash USB, asegúrese de eliminar la protección contra escritura.

● Apagado de este dispositivo con una unidad flash USB instalada

No apague este dispositivo mientras se escriben datos. De lo contrario, la unidad flash USB o sus datos pueden resultar dañados.

Precauciones para el uso de tarjetas de memoria SD

● Tarjetas de memoria SD que se pueden utilizar

  • Utilice tarjetas de memoria con el formato SD o SDHC. (No se admite el formato SDXC).

● Especificaciones de archivo compatibles

Archivos WAV
Extensión de archivo: solo .wav.
Se admiten frecuencias de muestreo de 44,1 kHz, 48 kHz, 88,2 kHz y 96 kHz.
Se admiten PCM mono y estéreo de 16 bits, 24 bits y 32 bits.

Archivos MP3
Solo se admite un audio MPEG.
Se admite la capa III (solo extensión .mp3); se excluye el formato libre.
Se admiten frecuencias de muestreo de 32 kHz, 44,1 kHz y 48 kHz.
Se admiten tasas de bits de 32 a 320 kbps y VBR (tasa de bits variable).

● Inserción de una tarjeta de memoria SD

  • No inserte ni extraiga la tarjeta de memoria SD con el indicador SD/ACT iluminado. De lo contrario, este dispositivo puede dejar de funcionar, o bien la tarjeta de memoria SD o sus datos pueden resultar dañados.

  • Antes de insertar la tarjeta de memoria SD de nuevo después de extraerla, espere unos segundos.

Uso de tarjetas de memoria SD

● Formateo de una tarjeta de memoria SD

  • Utilice una tarjeta de memoria SD con formato FAT16 para SD o con formato FAT32 para SDHC. Utilice un ordenador para formatear. Es posible que las tarjetas de memoria SD formateadas con otros dispositivos no funcionen correctamente con este dispositivo.

● Cómo evitar la pérdida accidental de datos

  • Las tarjetas de memoria SD incluyen un interruptor de bloqueo para evitar la eliminación accidental de datos. Si la tarjeta de memoria SD contiene datos importantes, bloquéela para evitar que se sobrescriba. Asimismo antes de, por ejemplo, añadir datos a la tarjeta de memoria SD, asegúrese de desbloquearla.

● Apagado de este dispositivo con una tarjeta de memoria SD insertada

  • Antes de apagar este dispositivo, asegúrese de que el indicador SD/ACT no esté iluminado. De lo contrario, la tarjeta de memoria SD o sus datos pueden resultar dañados.

Distancia al panel de control de DCP más alejado

La distancia desde el DME7 hasta el panel de control de DCP más alejado depende del número de DCP conectados.

Ejemplo 1. Cuando hay 8 dispositivos DCP

dcp1

Ejemplo 2. Cuando hay 2 dispositivos DCP

dcp2

Para obtener información sobre la relación entre el número de dispositivos conectados y la distancia, consulte la siguiente tabla.

N.º de DCP conectados Distancia del DME7 a los DCP más alejados

1

1000 m

2

850 m

3

550 m

4

400 m

5

350 m

6

250 m

7

250 m

8

200 m

note NOTA

  • Utilice un DCH8, un nodo de control digital, para realizar una conexión en estrella.

Lista de mensajes

A continuación se muestran los mensajes que aparecen en la pantalla del DME7 y las contramedidas.

ID de datos Nombre de datos Mensaje [Normal] Mensaje [Warning] Mensaje [Error] Mensaje [Fault]

30002

EXT TEMP Limit

-

La temperatura ambiental ha superado el límite superior del dispositivo. Compruebe el flujo de aire.

-

-

30009

FAN
Rotation
Error

-

Velocidad de rotación del VENTILADOR fuera de control. Compruebe que la rotación del ventilador no esté obstruida por un obstáculo externo.

-

VENTILADOR detenido. Póngase en contacto con el personal de servicio técnico de Yamaha.

30010

Fan
Lifespan
Warning

-

El VENTILADOR llegará pronto al final de su vida útil esperada. Póngase en contacto con el personal de servicio técnico de Yamaha.

-

-

30011

Low Battery

-

La carga restante de la batería es baja. Sustitúyala.

La carga de la batería se agotará pronto. Sustitúyala.

No queda carga en la batería. Algunas parte de los datos no se pueden conservar correctamente.

30022

Leader W/C Unlock

-

-

Se ha detectado una señal de sincronía incorrecta en la fuente de señal de sincronía líder.

-

30024

Storage Lifespan Warning

-

El dispositivo de almacenamiento llegará pronto al final de su vida útil esperada. Póngase en contacto con el personal de servicio técnico de Yamaha.

-

-

30025

Storage
Access
Error

-

Se ha producido un error al escribir datos en el almacenamiento.

-

Se ha producido un error al escribir datos en el almacenamiento. Póngase en contacto con el personal de servicio técnico de Yamaha.

30026

IP Address Duplicate

-

-

Se ha detectado una colisión de direcciones IP.

-

30033

Dante Module Error

-

El módulo Dante se ejecuta en modo a prueba de fallos.

-

El módulo Dante no responde. Intente recuperar el firmware de Dante o póngase en contacto con el personal de servicio técnico de Yamaha.

30034

No Dante Connection

-

No hay ninguna red conectada al puerto Dante. Compruebe la conexión con Dante.

-

-

30037

Wrong Dante Clock

-

Los ajustes de señal de sincronía de Dante son incorrectos. Compruebe los ajustes.

-

-

30038

Muted - Dante Clock Err.

-

-

Silenciado debido a ajustes de señal de sincronía de Dante incorrectos. Compruebe los ajustes de señal de sincronía de Dante.

-

30039

Dante Clock Offset Err.

-

La descompensación de la frecuencia de señal de Dante es inestable. Compruebe la configuración de red, incluidos los ajustes del conmutador Ethernet.

-

-

30040

Dante Redundancy
Triiggered

-

La transmisión de audio de Dante se ha cambiado a la red secundaria.

-

-

30041

Dante Secondary
Error

-

El puerto secundario de Dante no funciona.

-

-

30047

Power ON

Encendido

-

-

-

30049

Device Initialized

Se ha realizado la inicialización de memoria.

-

-

-

30050

Time Synchronized

La fecha y la hora se han sincronizado.

-

-

-

30051

Firmware Updated

Se ha realizado la actualización del firmware.

-

-

-

30052

Scene/Snapshot Store

Se ha realizado el almacenamiento de escenas/instantáneas.

-

-

-

30053

Scene/Snapshot Recall

Se ha realizado la recuperación de escenas/instantáneas.

-

-

-

30056

PSU Switched Over

-

La fuente de alimentación redundante “A” o “B” ha fallado. Compruebe los cables de alimentación y la fuente.

-

-

30057

Dante Link 100Mbps

-

La velocidad de enlace de Dante es inferior al Gigabit. Intente conectar un conmutador de red diferente o un puerto distinto. También puede intentar utilizar un cable de red distinto.

-

-

30058

Sub Module Error

-

-

-

El módulo auxiliar interno no responde. Póngase en contacto con el personal de servicio técnico de Yamaha.

30059

Sub Module Rebooted

-

-

El módulo auxiliar interno se ha reiniciado accidentalmente.

-

30060

Illegal MAC address

-

-

-

Se ha detectado una dirección MAC ilegal en la interfaz Ethernet de control. Póngase en contacto con el personal de servicio técnico de Yamaha.

30061

Dante MAC Address Err.

-

-

-

Se ha detectado una dirección MAC ilegal en la interfaz Ethernet de Dante. Póngase en contacto con el personal de servicio técnico de Yamaha.

30062

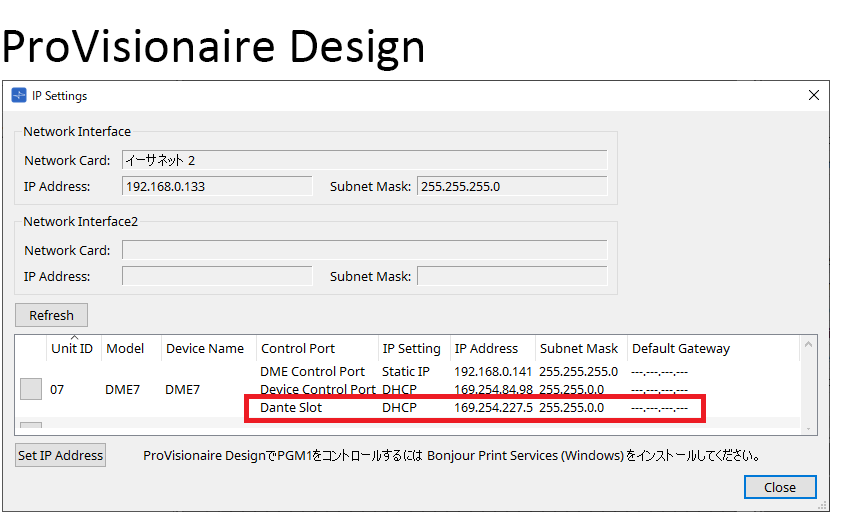

IP Address Assigned

La dirección IP se ha asignado a la interfaz de red.

-

-

-

30063

IP Address Assigned (Auto IP)

La dirección IP se ha asignado (IP automática) a la interfaz de red.

-

-

-

30064

IP Address Released

La dirección IP asignada por el servidor DHCP se ha liberado.

-

-

-

30065

Internal Network
interna

-

-

No se puede establecer la conexión con el módulo auxiliar interno debido a una dirección de red incorrecta.

-

30066

Dante (TX) Overflow

-

-

Se ha superado el recurso de flujo de audio de Dante (TX). Vuelva a diseñar el parche de Dante para que coincida con los recursos de flujo de Dante.

-

30067

Dante (RX) Overflow

-

-

Se ha superado el recurso de flujo de audio de Dante (RX). Vuelva a diseñar el parche de Dante para que coincida con los recursos de flujo de Dante.

-

30068

Dante Settings Locked

-

No se pueden aplicar cambios de ajustes de Dante en el módulo Dante debido al bloqueo del dispositivo Dante o a los ajustes de permisos de DDM.

-

-

30069

DCP Comms Error

-

-

Se ha detectado un error de comunicación durante la secuencia de comunicación entre el dispositivo host y los DCP. Asegúrese de que los siguientes elementos cumplan las especificaciones:
1) longitud del cable,
2) calidad del cable,
3) el DCP final de la cadena se ha terminado.

-

30070

DCP Configuration
Error

-

-

No se puede comunicar con los DCP conectados correctamente. Compruebe si:
1) Los ID de panel se han establecido correctamente
2) El tipo de DCP preconfigurado y el tipo de DCP real conectados por cable son idénticos.

-

30071

DSP Resource Overflow

-

-

El recurso para el procesamiento de señales de audio se ha desbordado inesperadamente, lo que podría provocar un ruido audible.

-

30072

Incompatible Data/File

-

-

No se puede cargar/importar datos/archivar debido a un formato de datos incompatible.

-

30073

Incompatible RC Protocol

-

-

No se puede comunicar/responder al dispositivo/software de control remoto externo debido a que la versión del protocolo es incompatible.

-

30074

DHCP Server No Response

-

-

El servidor DHCP no responde al dispositivo.

-

30075

NTP Server No Response

-

-

El servidor NTP no responde al dispositivo.

-

30076

Missing License

-

-

Partes o funciones completas de este dispositivo han dejado de funcionar debido a que faltan licencias o a que estas son insuficientes. Active licencias adicionales o elimine las funciones correspondientes.

-

30077

Setting Data
Corrupted/Lost

-

-

Se han detectado datos/archivos dañados.

-

30078

Storage Full

-

-

Almacenamiento lleno.

-

30079

Unsupported
File System

-

-

La unidad de almacenamiento se ha formateado con un tipo de sistema de archivos no admitido. Vuelva a formatear el almacenamiento con un formato admitido.

-

30080

Removable Drive Mounted

Se ha montado una unidad extraíble en el dispositivo.

-

-

-

30081

Removable Drive Unmounted

Se ha desmontado una unidad extraíble del dispositivo.

-

-

-

30082

File Not Found

No se puede encontrar el archivo.

-

-

-

30083

Authentication Failed

-

Se ha introducido un código PIN/contraseña incorrecto.

-

-

30084

Panel Locked

El panel de funcionamiento está bloqueado.

-

-

-

30085

Panel Unlocked

El panel de funcionamiento está desbloqueado.

-

-

-

30086

Scene/Snapshot
Recall Failed

-

-

Fallo al recuperar los datos de escenas/instantáneas.

-

30087

Data Sync Failed

-

-

La secuencia de sincronización se ha detenido inesperadamente.

-

Especificaciones generales

Procesamiento interno

44,1/48/88,2/96 kHz

Latencia

2,7 ms (con entrada/salida analógica Rio-D2 y latencia de Dante a 0,25 ms, salida de Dante en DME7)

Memoria

Conjuntos de parámetros: 1.000
Instantáneas: 10.000

Refrigeración

Ventilador de velocidad constante × 1

Ruido del ventilador

NC20 (1 m desde el panel delantero)

Interfaz Dante

Recuento de canales

64IN, 64OUT, redundantes (expansible a 256IN, 256OUT)

Frecuencia de muestreo

44,1/48/88,2/96 kHz

Profundidad de bits

24/32 bits

Audio USB

Recuento de canales

8 entradas, 8 salidas con SRC

Frecuencia de muestreo

44,1/48/88,2/96 kHz

Conectores

Dante

etherCON × 2 (PRIMARY/SECONDARY)
1000Base-T

DCP

RJ45 × 1

USB TO HOST

Conector USB 2.0 tipo C para audio USB

USB TO DEVICE

Conector USB 2.0 estándar A para guardado/carga, actualización de firmware con memoria USB

Red

RJ45 × 1
100Base-TX

GPI

16 terminales Euroblock (mini) × 2
(GPI x16, GPO x8, alimentación de +5 V x4)

MIDI

Clavija DIN 5 x2 (IN, OUT)

AC IN

Entrada de CA (IEC, cierre “V-Lock”) x2

Especificaciones de dispositivo de memoria

Formatos compatibles

Formato de archivo: FAT32, FAT16

Capacidad admitida

Capacidad máxima de medios:
SDHC: máximo 32 GB
SD: máximo 2 GB

Tamaño máximo de archivo

FAT16: máximo 2 GB
FAT32: máximo 4 GB

Controles

Panel delantero

Codificadores giratorios y botones para control de interfaz de usuario
Función de bloqueo de operaciones (bloqueo completo o bloqueo excepto volumen y silencio)

Pantalla

224 × 48 píxeles, monocromo con ajuste de brillo
Función de apagado automático de pantalla

Requisitos de alimentación de CA

100 V-240 V 50 Hz/60 Hz

Consumo eléctrico

100 W

Disipación de calor

86,3 kcal/h

Temperatura de funcionamiento

0 °C a +40 °C

Temperatura de almacenamiento

-20 °C a +60 °C

Dimensiones (An × Al × Pr)

480 x 132 x 363 mm (3U)

Peso

9,5 kg

Acabado

Panel delantero: Panel delantero: metálico (pintura negra),Munsell valor aproximado de N2.5
Asidero: aluminio (pintura negra)

Elementos incluidos

Guía de configuración
Dos enchufes Euroblock (16 clavijas, paso de 3,50 mm)
Dos cables de alimentación
Un gancho para cable

Elementos que se venden por separado

DCP4V4S-US/EU
DCP1V4S-US/EU
DCP4S-US/EU
DCH8

Licencia de expansión

DEK-DME7-DX64

Dimensiones

Unidades: mm

dimensions

Diagrama de bloques

block diagram

Este documento se basa en las últimas especificaciones en el momento de su publicación. Puede descargar la versión más reciente en el sitio web de Yamaha.

© 2023 Yamaha Corporation
Published 01/2024
