Effekte

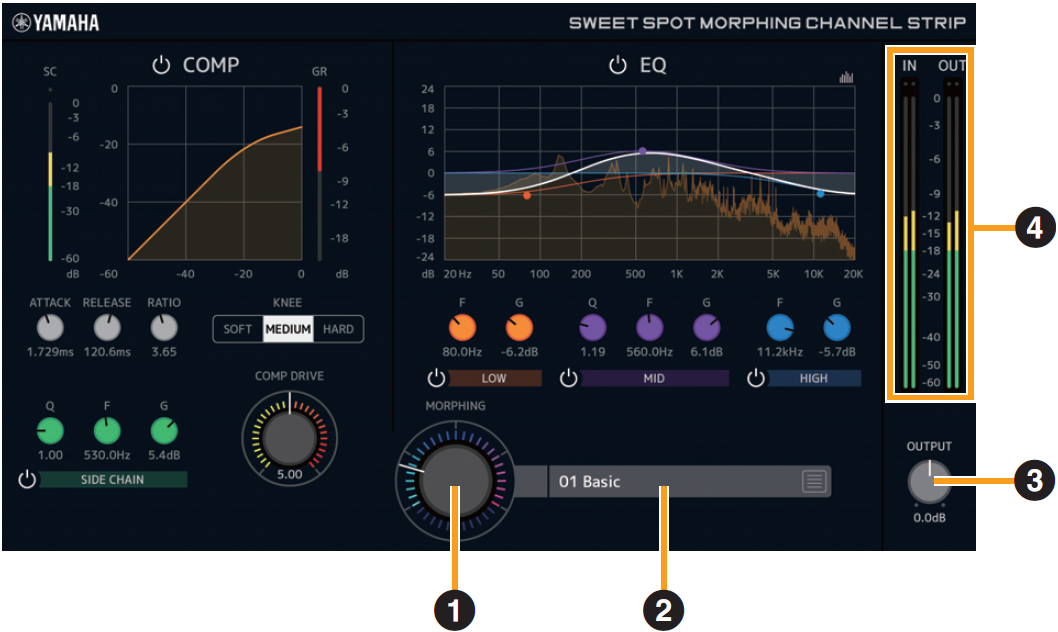

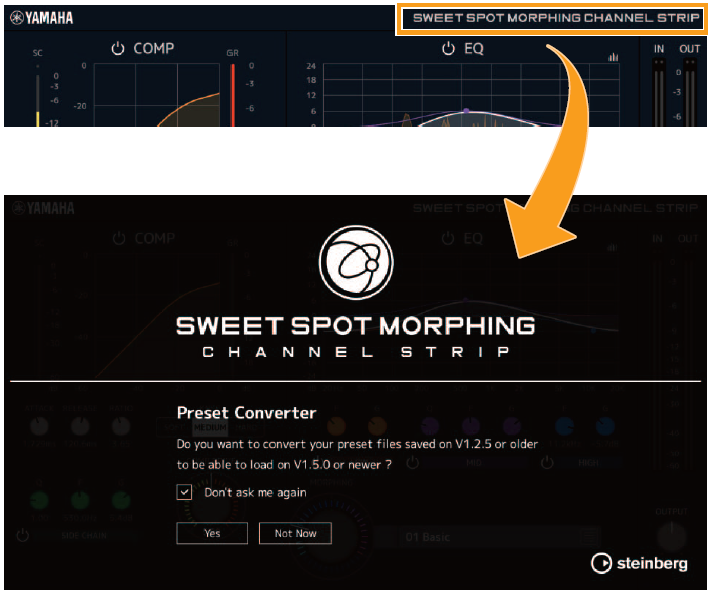

Stellt die Parameter der Sweet Spot-Daten ein.
Durch Drehen dieses Reglers können Sie die auf fünf Punkten um diesen Regler herum angeordneten Kompressor- und Equalizer-Einstellungen gleichzeitig einstellen. Wenn Sie den Drehregler zwischen zwei benachbarte Punkte stellen, werden die Kompressor- und Equalizer-Einstellungen auf einen Zwischenwert eingestellt.

Wählt die Sweet-Spot-Daten aus.

Stellt die Gesamtverstärkung des Channel Strip ein.
Range : −18,0 dB–+18,0 dB

Zeigen die Ein- und Ausgangspegel des Channel Strip an.

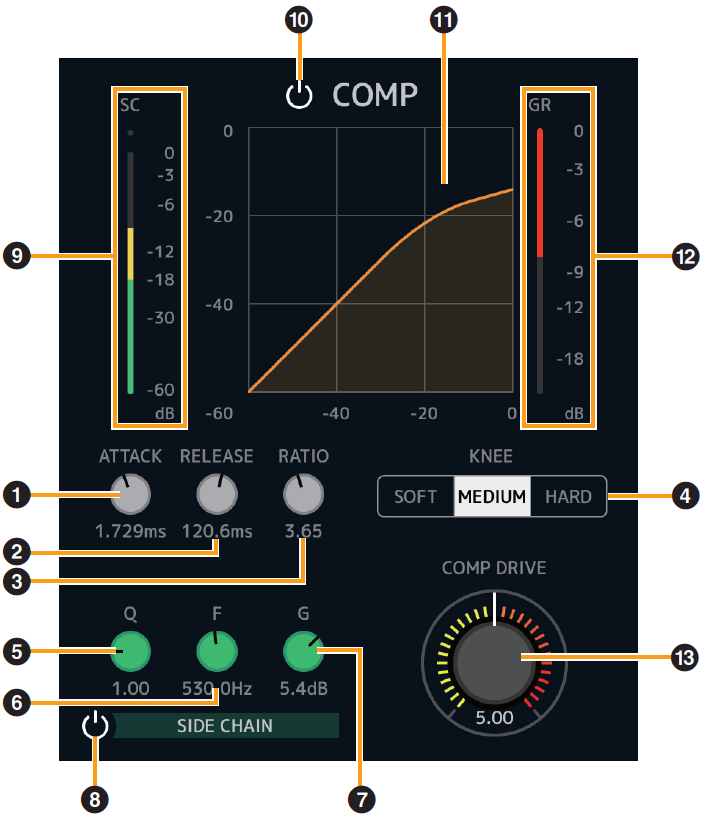

Stellt die Attack-Zeit (Anstiegszeit) des Kompressors ein.
Range : 0,092 ms–80,00 ms

Stellt die Release-Zeit (Ausklingzeit) des Kompressors ein.
Range : 9,3 ms–999,0 ms

Stellt das Kompressionsverhältnis des Kompressors ein.
Range : 1.00–∞

Stellt für den Kompressor die Ausprägung der Knee-Kurvenform ein.

Stellt die Bandbreite des Sidechain-Filters ein.
Range : 0.50–16.00

Stellt die Arbeitsfrequenz des Sidechain-Filters ein.
Range : 20.0 Hz–20.0 kHz

Stellt die Verstärkung (Gain) für den Sidechain-Filter ein.
Range : −18,0 dB–+18,0 dB

Schaltet die Side Chain ein (leuchtet) und aus (leuchtet nicht).

Zeigt den Trigger-Signalpegel für die Sidechain an.

Schaltet den Kompressor ein (leuchtet) und aus (leuchtet nicht).

Dieses Diagramm zeigt den ungefähren Reaktionsverlauf des Kompressors an. Die vertikale Achse repräsentiert den Ausgangspegel des Signals und die horizontale Achse den Eingangspegel.

Zeigt die Pegelabsenkung an.

Stellt ein, in welchem Ausmaß der Kompressor angewendet wird. Je größer der Wert, desto stärker ist der Effekt.
Range : 0.00–10.00

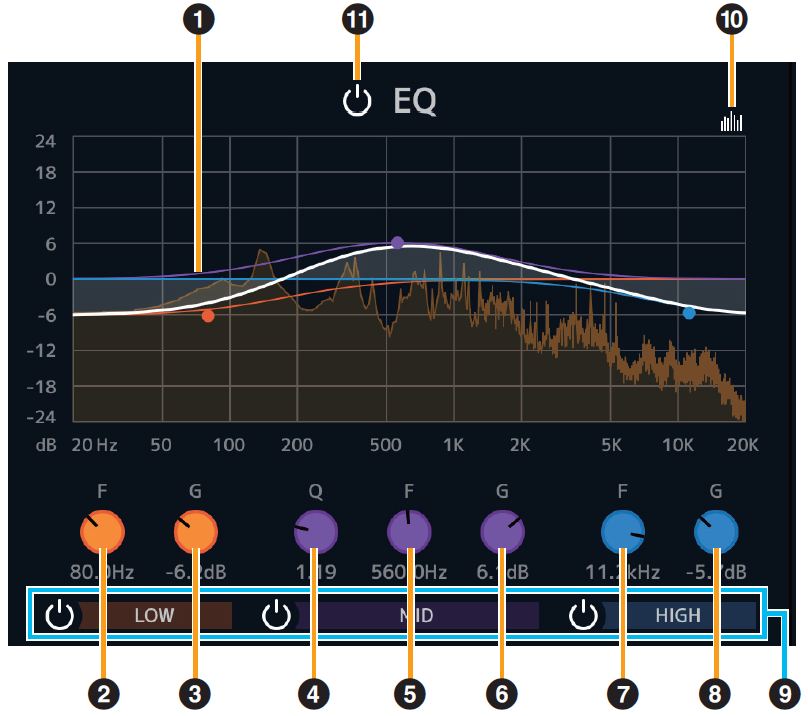

Dieses Diagramm zeigt die Eigenschaften der dreibandigen Klangregelung an.
Die vertikale Achse repräsentiert den Pegel, die horizontale Achse die Frequenz. Sie können LOW, MID und HIGH einstellen, indem Sie den jeweiligen Griff im Diagramm verschieben.

Stellt die Arbeitsfrequenz des Tiefen-Bandes ein.
Range : 20,0 Hz–1,00 kHz

Stellt die Verstärkung (Gain) des Tiefen-Bandes ein.
Range : −18,0 dB–+18,0 dB

Stellt die Bandbreite des Mitten-Bandes ein.
Range : 0.50–16.00

Stellt die Arbeitsfrequenz des Mitten-Bandes ein.
Range : 20.0 Hz–20.0 kHz

Stellt die Verstärkung (Gain) des Mitten-Bandes ein.
Range : −18,0 dB–+18,0 dB

Stellt die Arbeitsfrequenz des Höhen-Bandes ein.
Range : 500,0 Hz–20,0 kHz

Stellt die Verstärkung (Gain) des Höhen-Bandes ein.
Range : −18,0 dB–+18,0 dB

Schaltet jedes EQ-Band einzeln ein (leuchtet) und aus (leuchtet nicht).

Schaltet die Spektralanzeige der Equalizer-Kurve ein (leuchtet) und aus (leuchtet nicht).

Schaltet den Equalizer ein (leuchtet) und aus (leuchtet nicht).

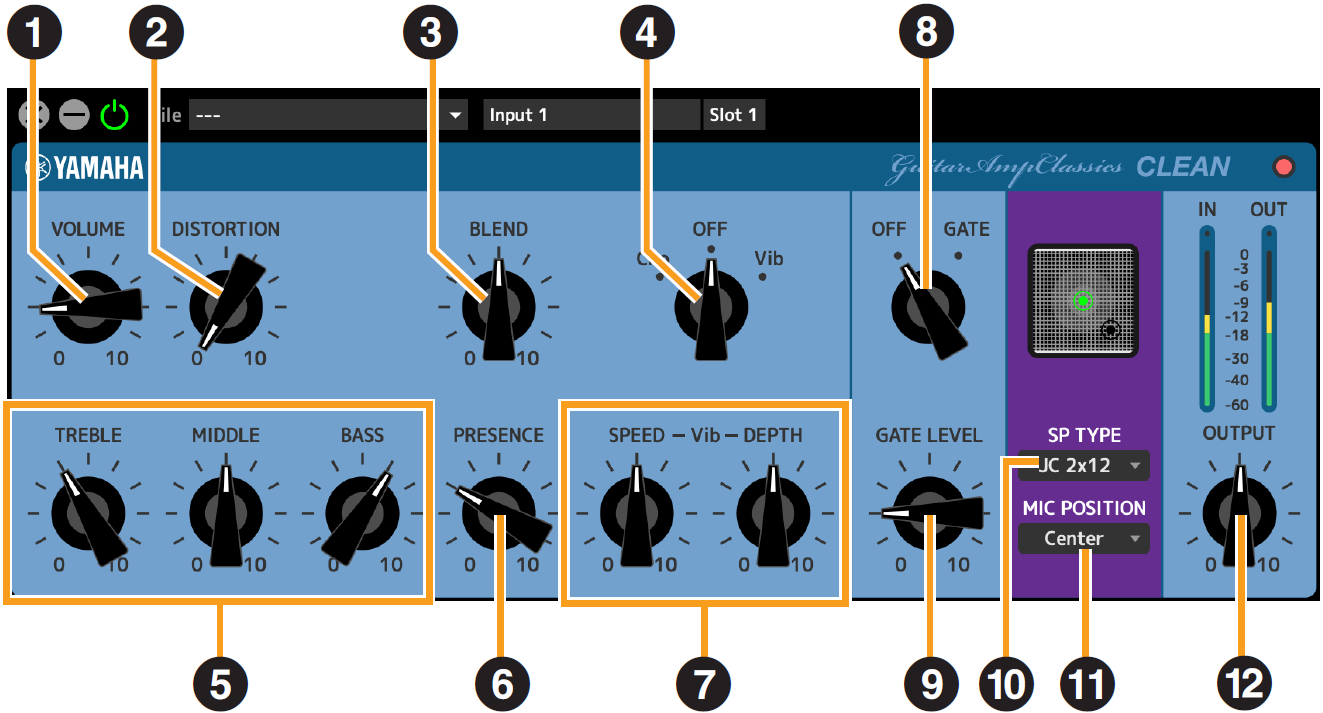

Stellt den Eingangspegel des virtuellen Verstärkers ein.

Stellt den Anteil der erzeugten Distortion (Verzerrung) ein.

Stellt das Verhältnis zwischen Direkt- und Effektsignal ein.

Schaltet den Chorus- oder Vibrato-Effekt ein oder aus. Mit [Cho] wird der Chorus-Effekt eingeschaltet, mit [Vib] wird der Vibrato-Effekt eingeschaltet.

Diese drei Bedienelemente stellen die Frequenzregler für Höhen, Mitten und Bässe ein.

(Präsenz) Hiermit können hohe Frequenzen und Obertöne verstärkt werden.

Diese Bedienelemente regeln die Geschwindigkeit und den Anteil des Vibrato-Effekts, wenn dieser eingeschaltet ist.
Die Bedienelemente SPEED und DEPTH funktionieren nur für den Vibrato-Effekt und sind deaktiviert, wenn der oben beschriebene Parameter Cho/OFF/Vib auf „Cho“ oder „OFF“ geschaltet wurde.

Schaltet das Noise Gate ein und aus.

Legt den Gate-Pegel (Schwellenwert) fest.

Wählt die Art des Gehäuses.
Weitere Informationen zu den Eigenschaften der einzelnen Typen finden Sie im Referenzteil der Guitar Amp Classics Gehäusetypen und ‑eigenschaften .
Typ und Konfiguration : BS 4×12", AC 2×12", AC 1×12", AC 4×10", BC 2×12", AM 4×12", YC 4×12", JC 2×12".

Hier können Sie die Position des virtuellen Mikrofons vor dem Gehäuse auswählen. Sie können die Position des Mikrofons auch auswählen, indem Sie auf das Lautsprecherbild klicken.

Stellt den Gesamtausgangspegel ein.

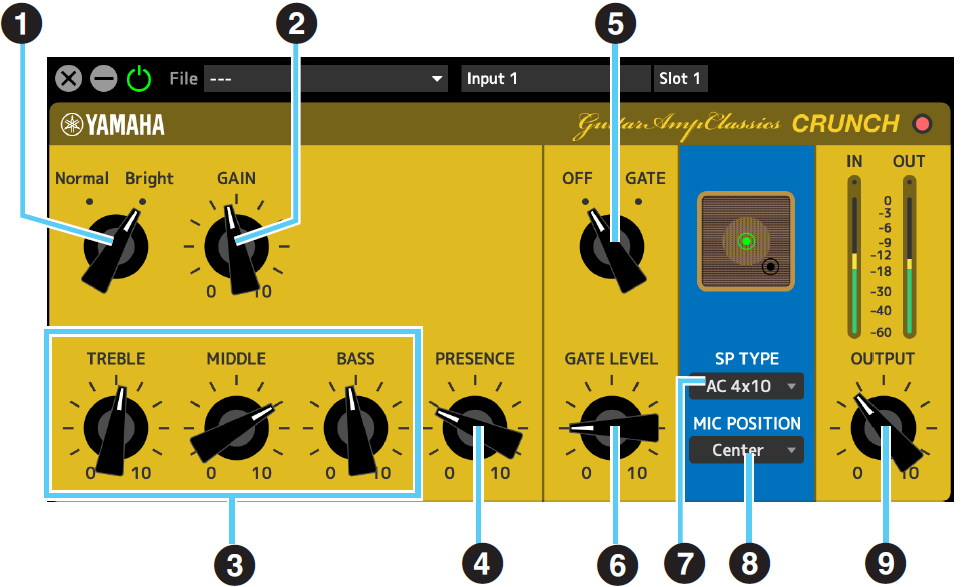

Wählt einen normalen oder hellen Klangcharakter aus. Die Einstellung [Bright] betont die hohen Obertöne.

Stellt den Eingangspegel der Vorverstärkerstufe ein. Drehen Sie dieses Bedienelement im Uhrzeigersinn, um den Overdrive (leichte Verzerrung) zu erhöhen.

Diese drei Bedienelemente stellen die Frequenzregler für Höhen, Mitten und Bässe ein.

(Präsenz) Hiermit können hohe Frequenzen und Obertöne verstärkt werden.

Schaltet das Noise Gate ein und aus.

Legt den Gate-Pegel (Schwellenwert) fest.

Wählt die Art des Gehäuses.
Weitere Informationen zu den Eigenschaften der einzelnen Typen finden Sie im Referenzteil der Guitar Amp Classics Gehäusetypen und ‑eigenschaften .
Typ und Konfiguration : BS 4×12", AC 2×12", AC 1×12", AC 4×10", BC 2×12", AM 4×12", YC 4×12", JC 2×12".

Hier können Sie die Position des virtuellen Mikrofons vor dem Gehäuse auswählen. Sie können die Position des Mikrofons auch auswählen, indem Sie auf das Lautsprecherbild klicken.

Stellt den Gesamtausgangspegel ein.

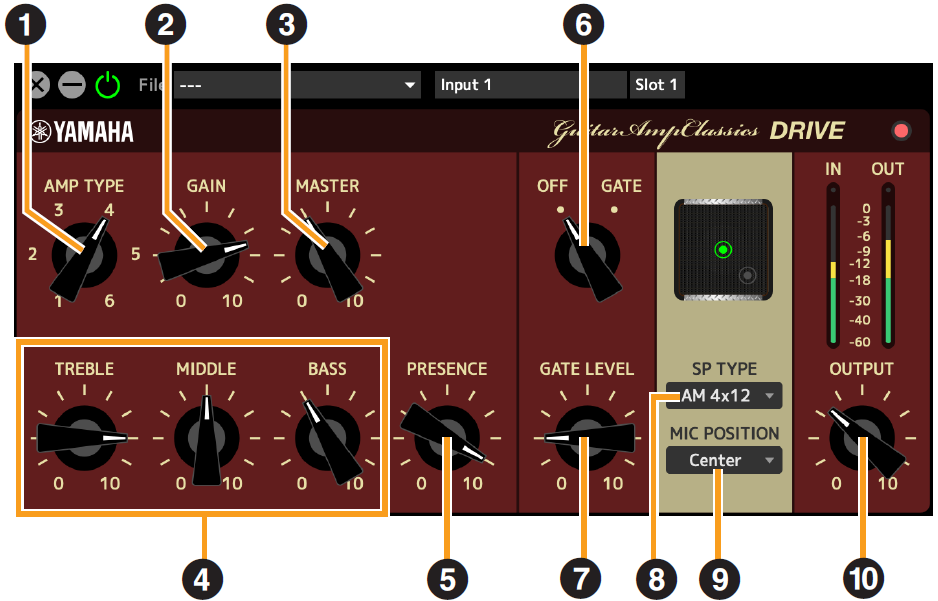

Es stehen sechs Verstärkertypen zur Verfügung.
Die Typen 1 und 2 bieten eine relativ geringe Verzerrung, bei der das Picking noch sehr natürlich durchkommt. Die Typen 3 und 4 produzieren mehr Obertöne, wodurch sich ein voller, weicher Sound ergibt. Die Typen 5 und 6 liefern krassere, aggressivere Verzerrungen mit schnellem Attack.
Die geradzahligen Verstärkertypen besitzen eine stärkere Präsenz und Reichweite als die ungeradzahligen Typen.

Stellt den Eingangspegel der Vorverstärkerstufe ein. Drehen Sie dieses Bedienelement im Uhrzeigersinn, um die Verzerrung zu erhöhen.

Stellt den Ausgangspegel der Vorverstärkerstufe ein.

Diese drei Bedienelemente stellen die Frequenzregler für Höhen, Mitten und Bässe ein.

(Präsenz) Hiermit können hohe Frequenzen und Obertöne verstärkt werden.

Schaltet das Noise Gate ein und aus.

Legt den Gate-Pegel (Schwellenwert) fest.

Wählt die Art des Gehäuses.
Weitere Informationen zu den Eigenschaften der einzelnen Typen finden Sie im Referenzteil der Guitar Amp Classics Gehäusetypen und ‑eigenschaften .
Typ und Konfiguration : BS 4×12", AC 2×12", AC 1×12", AC 4×10", BC 2×12", AM 4×12", YC 4×12", JC 2×12".

Hier können Sie die Position des virtuellen Mikrofons vor dem Gehäuse auswählen. Sie können die Position des Mikrofons auch auswählen, indem Sie auf das Lautsprecherbild klicken.

Stellt den Gesamtausgangspegel ein.

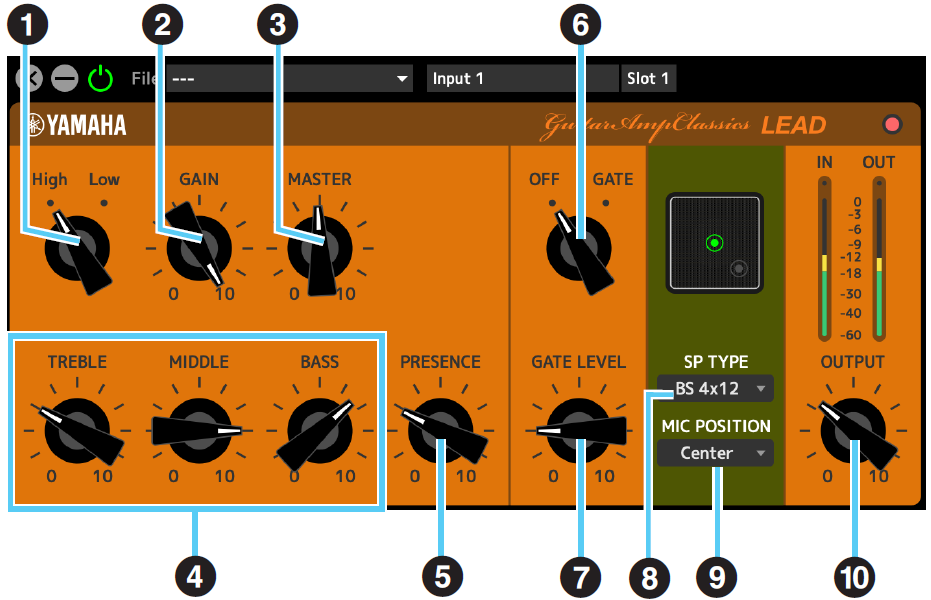

Wählt die Art der Verstärkerausgangsstufe aus. Die Einstellung [High] simuliert einen Verstärker mit hoher Ausgangsleistung und bietet stärkere Verzerrung.

Stellt den Eingangspegel der Vorverstärkerstufe ein. Drehen Sie dieses Bedienelement im Uhrzeigersinn, um die Verzerrung zu erhöhen.

Stellt den Ausgangspegel der Vorverstärkerstufe ein.

Diese drei Bedienelemente stellen die Frequenzregler für Höhen, Mitten und Bässe ein.

Hiermit können Höhen und Obertöne verstärkt werden.

Schaltet das Noise Gate ein und aus.

Legt den Gate-Pegel (Schwellenwert) fest.

Wählt die Art des Gehäuses.
Weitere Informationen zu den Eigenschaften der einzelnen Typen finden Sie im Referenzteil der Guitar Amp Classics Gehäusetypen und ‑eigenschaften .
Typ und Konfiguration : BS 4×12", AC 2×12", AC 1×12", AC 4×10", BC 2×12", AM 4×12", YC 4×12", JC 2×12".

Hier können Sie die Position des virtuellen Mikrofons vor dem Gehäuse auswählen. Sie können die Position des Mikrofons auch auswählen, indem Sie auf das Lautsprecherbild klicken.

Stellt den Gesamtausgangspegel ein.

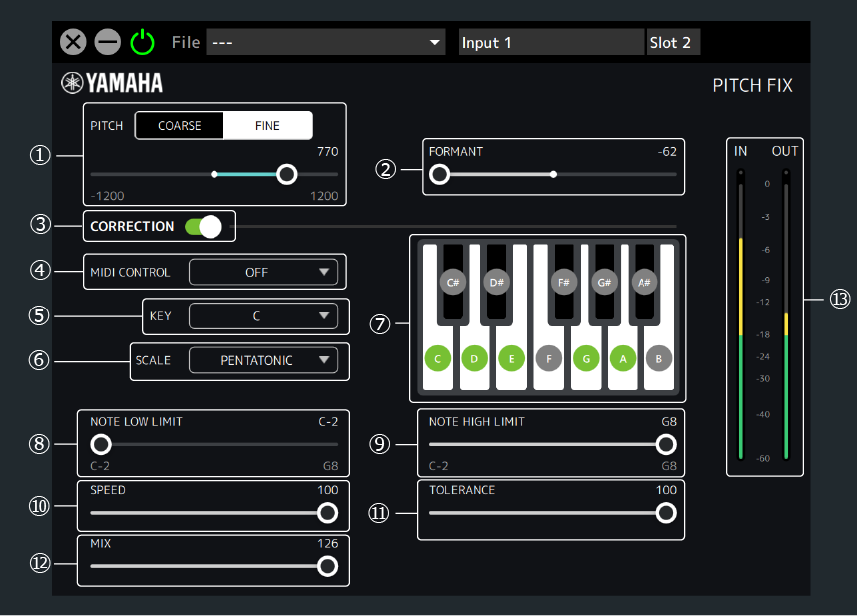

Stellt die Tonhöhe innerhalb eines Bereichs von einer Oktave nach oben oder unten ein. Wählen Sie zwischen COARSE (Halbtöne) und FINE (Cents) die Einheit für die Tonhöheneinstellung aus.
Wenn COARSE ausgewählt ist : −12–+12 (Halbtöne)
Wenn FINE ausgewählt ist : −1200 bis +1200 (Cents)

Stellt die Formanten ein.
Ein niedriger Wert verleiht der Stimme tiefere Klangeigenschaften, ein hoher Wert höhere Klangeigenschaften.
Range : −62–+62

Schaltet die Funktion zur Korrektur auf die angegebene Skala ein/aus. Wenn CORRECTION auf OFF gestellt ist, sind Parameter ➍ und weitere nicht verfügbar.

Verwendet MIDI-Noten-Events zum Festlegen der Skalenkorrektur. Diese Funktion unterstützt sowohl die MIDI IN-Buchse an der Haupteinheit als auch USB MIDI.

Wählt „Key“ und „Scale“ aus, um die Skala und Tonart anzugeben, auf die korrigiert werden soll. Die angegebene Skala wird in der Tastaturdarstellung ➐ angegeben.
KEY-Wertebereich: C, C#, D, …​, A#, B
SCALE-Einstellung : CUSTOM, SINGLE, MAJOR, NATURAL MINOR, HARMONIC MINOR, MELODIC MINOR, PENTATONIC, CHROMATIC

Die ausgewählten Werte ➎ KEY and ➏ SCALE werden angezeigt. Sie können den zu korrigierenden Klang mit den Klaviertasten auswählen (SCALE ändert sich zu CUSTOM). Wenn ➍ MIDI CONTROL auf SETTING oder REAL TIME eingestellt ist, können die Klaviertasten nicht bedient werden.

Gibt die oberen und unteren Grenzen der zu korrigierenden Eingangstonhöhe an. (Wenn Sie zum Beispiel die Skala immer von C3 auf H3 (engl. für B3) korrigieren möchten, auch wenn die Oktave des Eingangssignals verschieden ist, stellen Sie NOTE LOW LIMIT auf C3 und NOTE HIGH LIMIT auf „B3“ (H3) ein.)
Range : C−2, C#−2, …, F#8, G8

Stellt die Geschwindigkeit ein, mit der das Eingangssignal auf die Zielskala korrigiert wird.
Range : 0–100

Stellt die Empfindlichkeit für Tonhöhenänderungen ein.
Range : 0–100

Stellt die Lautstärkebalance vor und nach der Skalenkorrektur ein. Je höher der Wert, desto lauter ist die Lautstärke nach der Skalenkorrektur.
Range : 0–126

Zeigt den Signalpegel an. Peak Hold (Spitzenpegel halten) ist immer eingeschaltet.

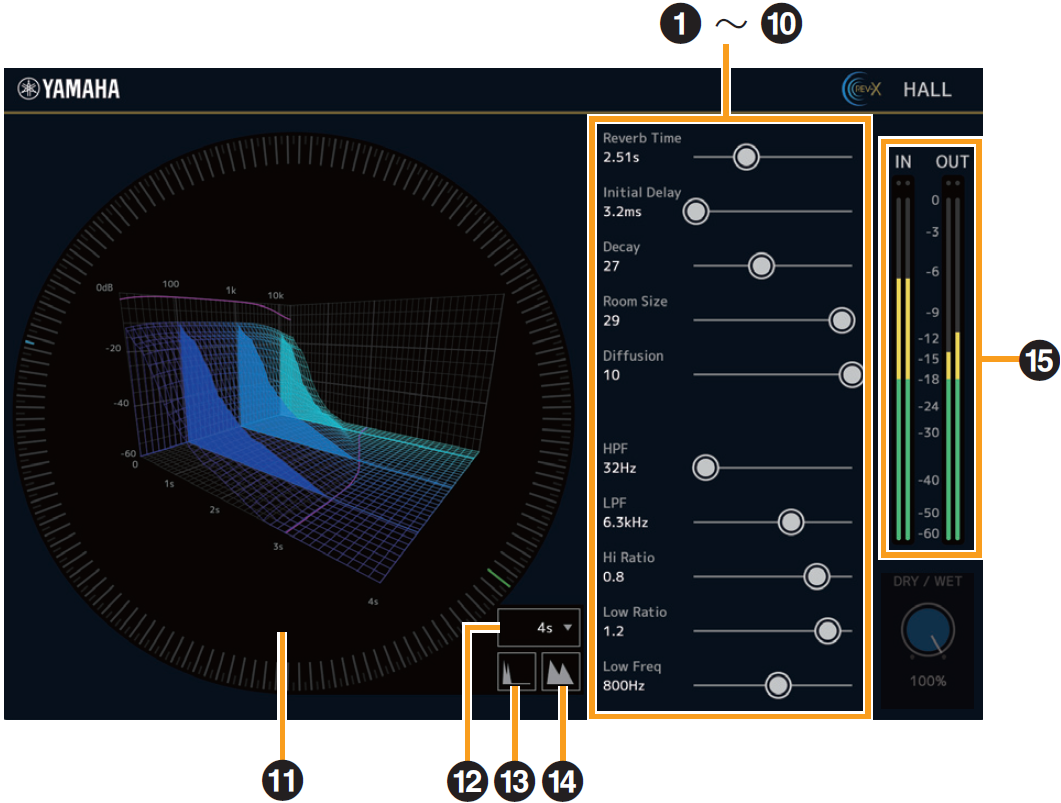

Stellt die Halldauer ein. Dieser Parameter ist an die Room Size (Raumgröße) gekoppelt.
Der einstellbare Bereich variiert je nach REVX-Typ.

Stellt die Zeitspanne zwischen dem Direktsignal und den ersten Reflexionen (Echos) ein.
Range : 0,1 ms–200,0 ms

Stellt die Hüllkurve ein ab dem Moment, an dem der Hall einsetzt, allmählich leiser wird und schließlich ausklingt.
Range : 0–63

Stellt die Größe des simulierten Raums ein. Dieser Parameter ist an die Reverb Time gekoppelt.
Range : 0–31

Stellt die Ausbreitung (Verteilung) des Halls ein.
Range : 0–10

Stellt die Grenzfrequenz des Hochpassfilters ein.
Range : 20 Hz–8,0 kHz

Stellt die Grenzfrequenz des Tiefpassfilters ein.
Range : 1,0 kHz–20,0 kHz

Stellt das Verhältnis ein, um wie viel schneller die Höhen-Anteile des Hallsignals relativ zur gesamten Halldauer (Reverb Time) abklingen. Wenn dieser Parameter auf 1 gestellt ist, gilt die aktuell eingestellte Halldauer für alle Frequenzanteile des Hallsignals. Je niedriger der Wert, desto kürzer ist die Halldauer des oberen Frequenzbereichs.
Range : 0.1–1.0

Stellt das Verhältnis ein, um wie viel schneller die Tiefen-Anteile des Hallsignals relativ zur gesamten Halldauer (Reverb Time) abklingen. Wenn dieser Parameter auf 1 gestellt ist, gilt die aktuell eingestellte Halldauer für alle Frequenzanteile des Hallsignals. Je niedriger der Wert, desto kürzer ist die Halldauer des unteren Frequenzbereichs.
Range : 0.1–1.4

Stellt die Frequenz für den Parameter Low Ratio ein.
Range : 22,0 Hz–18,0 kHz

Zeigt die Eigenschaften des Halls an. Die vertikale Achse repräsentiert den Signalpegel, die horizontale Achse die Zeit und die Z-Achse die Frequenz. Sie können die Halleigenschaften einstellen, indem Sie die Griffe im Diagramm verschieben.

Wählt den Anzeigebereich der Zeit (waagerechte Achse) im Diagramm aus.
Anzeigebereich : 500 ms bis 50 s

Verkleinert den Darstellungsbereich der Zeit (horizontale Achse) im Diagramm.

Verkleinert den Darstellungsbereich der Zeit (horizontale Achse) im Diagramm.

Zeigt den Eingangs-/Ausgangspegel vom REV-X an.

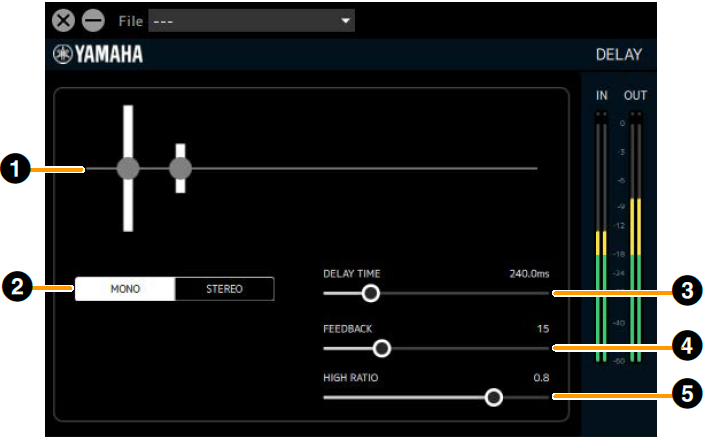

Stellt die Delay-Einstellungen und deren Effekte visuell dar. Lässt sich nicht bedienen.

Wählt den Delay-Typ.
MONO : Die Verzögerungszeiten für links und rechts sind gleich.
STEREO : Dieser Effekt wendet das Delay abwechselnd links und rechts an. Kann nicht ausgewählt werden, wenn die Sampling-Frequenz 176,4kHz oder 192kHz beträgt.

Stellt die Verzögerungszeit ein.
Range : 0,1 ms–1300,0 ms

Stellt den Anteil der Delay-Wiederholung ein.
Range : 0–63

Stellt die Anzahl der hohe Frequenzanteile für die Delay-Wiederholungen ein.
Range : 0.1–1.0

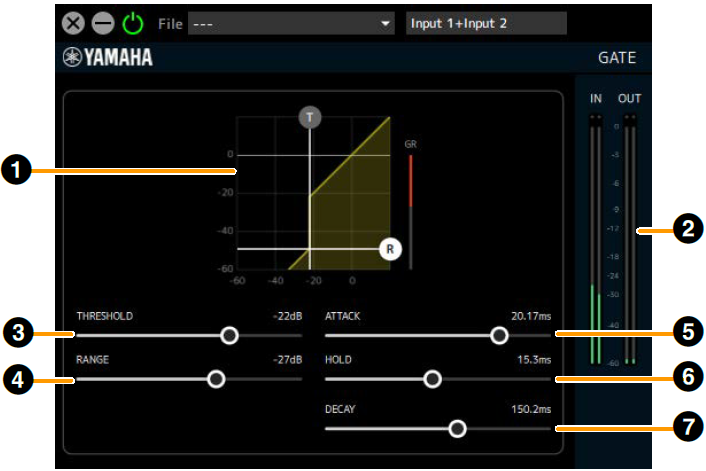

Hier werden die Einstellungen THRESHOLD und RANGE visuell dargestellt. Sie können auch den Griffpunkt (T) für THRESHOLD und den (R) Griffpunkt für RANGE betätigen.

Zeigt den Anteil der Pegelabsenkung des Gates an.

Stellt den Schwellenpegel ein, ab dem der Gate-Effekt angewendet wird.
Range : −72 dB–0 dB

Stellt die Stärke der Abregelung ein, die durch den Gate-Effekt erfolgt.
Range : −∞, −72 dB–0 dB

Stellt ein, wie schnell sich das Gate öffnet, nachdem der Pegel des Eingangssignals den THRESHOLD überschreitet.
Range : 0,092 ms–80,00 ms

Stellt ein, wie lange es dauern soll, bis das Gate beginnt sich zu schließen, nachdem der Signalpegel unter den Schwellenpegel gefallen ist.
Range : 0,02 ms–1960,0 ms

Stellt ein, wie schnell sich das Gate schließt, nachdem die Wartezeit HOLD vergangen ist.
Range : 9,3 ms–999,0 ms

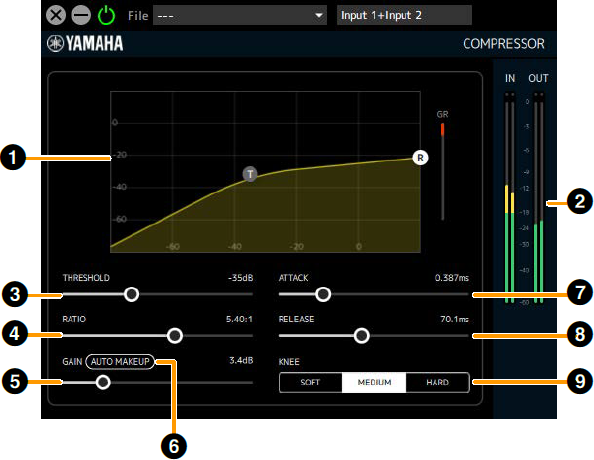

Hier werden die Einstellungen THRESHOLD, RATIO und GAIN des Kompressors visuell dargestellt. Sie können auch den Griffpunkt (T) für THRESHOLD und den (R) Griffpunkt für RATIO betätigen.

Zeigt den Anteil der Pegelabsenkung durch den Kompressor an.

Stellt den Schwellenpegel ein, ab dem der Kompressor-Effekt angewendet wird.
Range : −54 dB–0 dB

Stellt das Kompressionsverhältnis des Kompressors ein.
Range : 1.00:1–INF:1

Hier wird der Ausgangspegel des Kompressors eingestellt. Wenn Auto Makeup eingeschaltet ist, wird dies automatisch eingestellt und lässt sich nicht bedienen.
Range : 0,0 dB–18,0 dB

In der Einstellung ON wird GAIN automatisch je nach Einstellung von THRESHOLD und RATIO eingestellt.

Stellt automatisch die Geschwindigkeit ein, mit der der Kompressor-Effekt sein Maximum erreicht, nachdem der Eingangssignalpegel den THRESHOLD überschritten hat.
Range : 0,092 ms–80,00 ms

Dies stellt die Zeit ein, mit der der Kompressor-Effekt in seiner Wirkung nachlässt, sobald das Eingangssignal unter den THRESHOLD-Wert fällt.
Range : 9,3 ms–999,0 ms

Stellt ein, ob Lautstärkeänderungen in Nähe des eingestellten THRESHOLD-Pegels eher sanft oder eher abrupt erfolgen sollen.

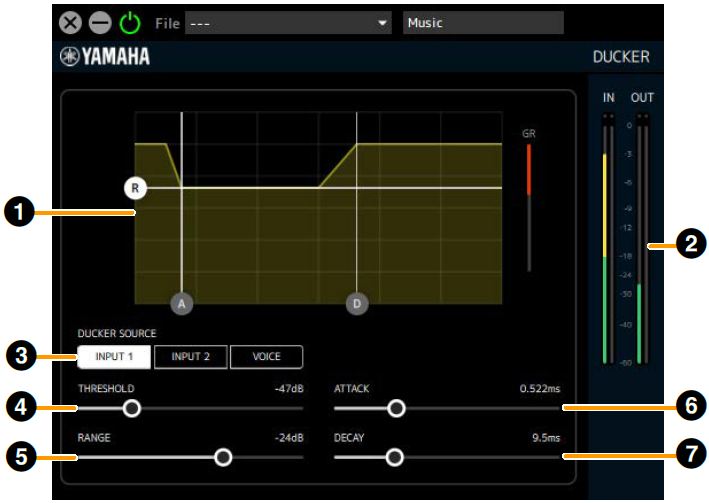

Zeigt eine visuelle Darstellung der Änderung des Ausgangspegels im Zeitverlauf an – vom Einsatzzeitpunkt bis zum Ende des Ducker-Effekts an. Sie können auch den Griffpunkt (A) für ATTACK, den Griffpunkt (D) für DECAY und den (R) Griffpunkt für RANGE betätigen.

Zeigt den Anteil der Pegelabsenkung durch den Ducker an.

Stellt das Signal ein, das für die Regelung des Ducker-Anteils verwendet wird (Side Chain).
Sie können die Einstellungen für mehrere Signale konfigurieren.
INPUT1 : Signal vom Eingangskanal 1 zum Streaming-Mix (nach dem Fader)
INPUT2 : Signal vom Eingangskanal 2 zum Streaming-Mix (nach dem Fader)
VOICE : Signal vom Voice-Kanal zum Streaming-Mix (postfader)

Stellt den Schwellenpegel ein, ab dem der Ducker-Effekt angewendet wird.
Range : −60 dB–0 dB

Stellt die Stärke der Abregelung ein, die durch den Ducker-Effekt erfolgt.
Range : −70 dB–0 dB

Stellt ein, wie schnell sich die Lautstärke verringert, nachdem der Pegel des Eingangssignals den THRESHOLD überschreitet.
Range : 0,092 ms–80,00 ms

Stellt ein, wie schnell die Lautstärke wieder zurückkehrt, nachdem der Pegel des Eingangssignals unter den THRESHOLD fällt.
Range : 1,3 ms–5,0 s

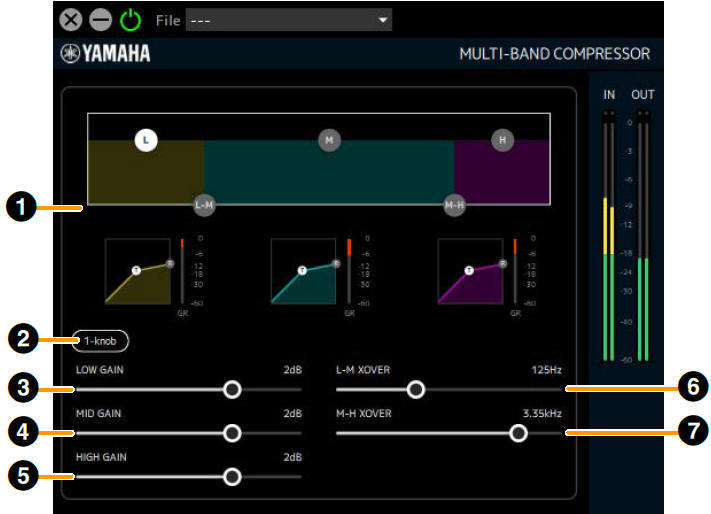

Stellt die Grenzfrequenzen der Frequenzbänder LOW/MID/HIGH ein und zeigt die Pegel der einzelnen Bänder in vereinfachter Form an.
Verwenden Sie den Griffpunkt (L) für LOW GAIN, den Griffpunkt (M) für MID GAIN und den Griffpunkt (H) für HIGH GAIN, um deren Pegel einzustellen.
Die Einstellungen des L-M XOVER können mit dem Griffpunkt (L-M) bedient werden, und die Einstellungen des M-H XOVER können mit dem Griffpunkt (M-H) bedient werden.
Klicken Sie in diesen Bereich, um die Parameter für ➌–➐ darunter anzuzeigen.

Mit dieser Funktion wird der Effekt des MULTI-BAND COMPRESSOR mit einem einzigen Schieberegler gesteuert. Wenn 1-knob eingeschaltet ist, erscheint ein Schieberegler, und Sie können den Schieberegler bedienen, um THRESHOLD, RATIO und GAIN jedes Bandes zu steuern.
ATTACK, RELEASE und XOVER-Trennfrequenzen sind festgelegt. Wenn Sie auf einen Graphen klicken, wird das 1-knob-Display angezeigt.

Stellt den Pegel des Bandes LOW ein.
Range : −∞, −60 dB–+18 dB

Stellt den Pegel des Bandes MID ein.
Range : −∞, −60 dB–+18 dB

Stellt den Pegel des Bandes HIGH ein.
Range : −∞, −60 dB–+18 dB

Stellt die Trennfrequenz zwischen dem LOW-Band und dem MID-Band ein.
Range : 21,2 Hz–4,00 kHz

Stellt die Trennfrequenz zwischen dem MID-Band und dem HIGH-Band ein.
Range : 42,5 Hz–8,00 kHz

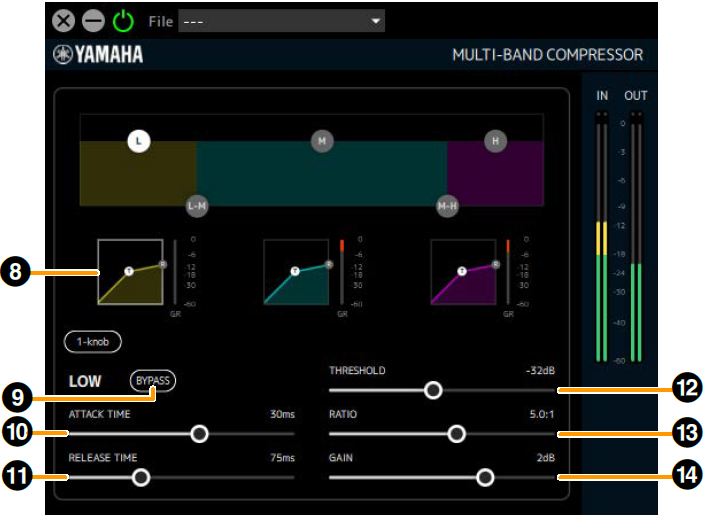

Hier werden die Einstellungen THRESHOLD, RATIO und GAIN des LOW-Band-Kompressors visuell dargestellt. Sie können auch den Griffpunkt (T) für THRESHOLD und den (R) Griffpunkt für RATIO betätigen. Außerdem erscheint rechts des Graphen auch eine Gain-Reduction-Anzeige (Pegelabsenkung). Außerdem erscheint rechts jedes Graphen auch eine Gain-Reduction-Anzeige (Pegelabsenkung). Klicken Sie auf diesen Bereich, um die Parameter für die ➒–⓮ anzuzeigen.

Schaltet den Bypass (die Umgehung) für den LOW-Band-Kompressor ein oder aus.

Stellt die Attack-Zeit des LOW-Band-Kompressors ein.
Range : 1 ms–200 ms

Stellt die Release-Zeit des Kompressors ein (gemeinsam für alle Bänder).
Range : 10 ms–3000 ms

Stellt den THRESHOLD-Wert des LOW-Band-Kompressors ein.
Range : –54 dB––6 dB

Stellt den RATIO-Wert des LOW-Band-Kompressors ein.
Range : 1.0:1–20.0:1

Identisch mit ➌.

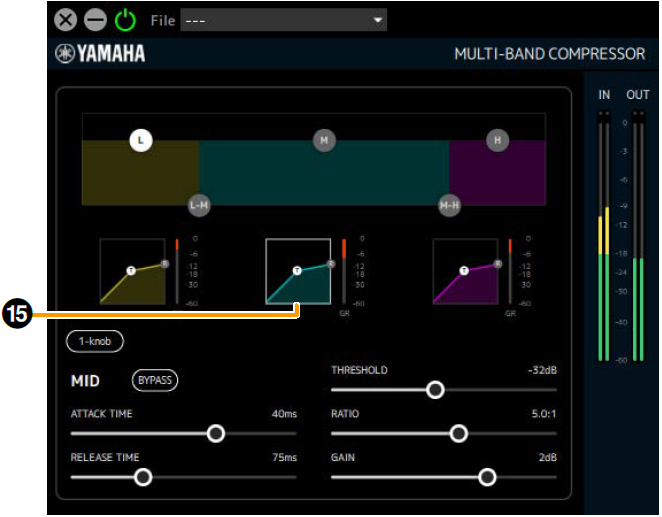

Hier werden die Einstellungen THRESHOLD, RATIO und GAIN des MID-Band-Kompressors visuell dargestellt. Sie können auch den Griffpunkt (T) für THRESHOLD und den (R) Griffpunkt für RATIO betätigen. Außerdem erscheint rechts des Graphen auch eine Gain-Reduction-Anzeige (Pegelabsenkung). Außerdem erscheint rechts jedes Graphen auch eine Gain-Reduction-Anzeige (Pegelabsenkung). Durch Klicken in diesen Bereich werden die Parameter des MID-Band-Kompressors angezeigt. (Die Einstellungen der einzelnen Parameter entsprechen dem LOW-Band.)

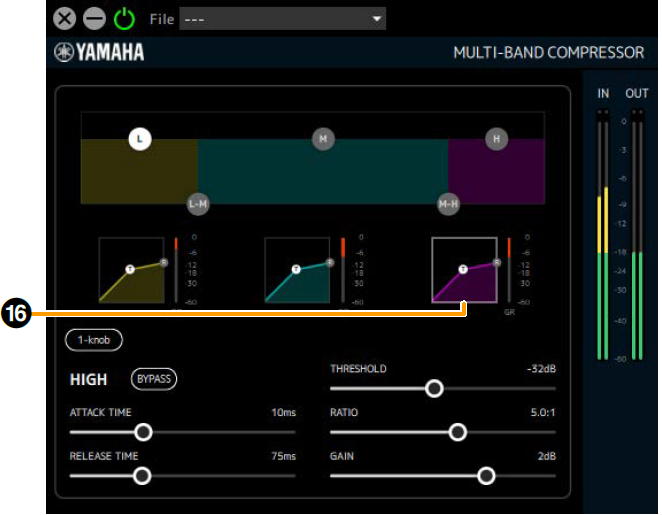

Hier werden die Einstellungen THRESHOLD, RATIO und GAIN des HIGH-Band-Kompressors visuell dargestellt. Sie können auch den Griffpunkt (T) für THRESHOLD und den (R) Griffpunkt für RATIO betätigen. Außerdem erscheint rechts des Graphen auch eine Gain-Reduction-Anzeige (Pegelabsenkung). Durch Klicken in diesen Bereich werden die Parameter des HIGH-Band-Kompressors angezeigt. (Die Einstellungen der einzelnen Parameter entsprechen dem LOW-Band.)
