Inicialização

Antes de usar o software

O dspMixFx está incluído em TOOLS for UR-C/URX-C.
Para obter instruções de instalação, consulte o Guia de Configuração para dispositivos série UR-C/URX-C.

Abertura do dspMixFx

Windows
[Todos os Programas] ou [Todos os apps] → [dspMixFx UR-C]
Mac
[Aplicativos] → [dspMixFx UR-C]

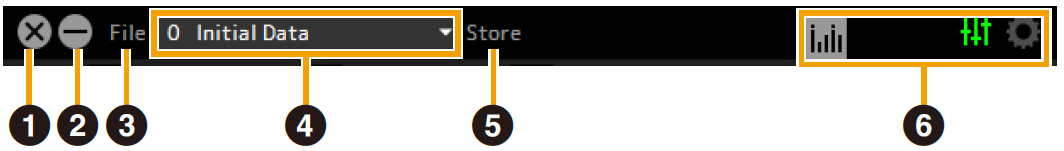

Operação da área Ferramentas

Essa é a área para definir as configurações comuns e gerais do dspMixFx UR-C.

➊ Quit: Finaliza o dspMixFx UR-C.
➋ Minimize: Minimiza a janela do dspMixFx UR-C.
➌ File: Exibe quatro menus diferentes.

Menu	Descrições
Open	Abre o arquivo de configurações do dspMixFx UR-C.
Save	Salva o arquivo de configurações do dspMixFx UR-C no computador.
Import Scene	Importa uma cena de um arquivo de configurações do dspMixFx UR-C. Selecione um arquivo na caixa de diálogo. A [IMPORT SCENE] janela é exibida. No lado esquerdo da janela [IMPORT SCENE], selecione o arquivo de configurações do dspMixFx UR-C e a cena a ser importada. No lado direito da janela [IMPORT SCENE] , selecione o destino de importação. Clique [OK] para importar a cena.
Initialize All Scenes	Inicia todas as cenas salvas.

Descrições

Open

Abre o arquivo de configurações do dspMixFx UR-C.

Save

Salva o arquivo de configurações do dspMixFx UR-C no computador.

Import Scene

Importa uma cena de um arquivo de configurações do dspMixFx UR-C. Selecione um arquivo na caixa de diálogo. A [IMPORT SCENE] janela é exibida. No lado esquerdo da janela [IMPORT SCENE], selecione o arquivo de configurações do dspMixFx UR-C e a cena a ser importada. No lado direito da janela [IMPORT SCENE] , selecione o destino de importação. Clique [OK] para importar a cena.

Initialize All Scenes

Inicia todas as cenas salvas.

➍ Scene: Indica o nome da cena. Você também pode alterar o nome da cena clicando nele. Clicar no botão à direita (▼) abre a janela para carregar outras cenas. Carregue a cena desejada clicando nela.
➎ Store: Abre a janela Scene Store. Insira o nome da cena desejado no campo STORE NAME. Selecione o destino para armazenamento da cena no campo No. NAME. Clique em [OK] para armazenar a cena.
➏ Seleção de janelas: Seleciona a janela do dspMixFx UR-C desejada. O ícone da janela selecionada acende em verde.

Menu	Descrição
	Janela principal
	Janela Setup
	Janela Meter
(somente UR24C)	Indica as configurações do modo de monitoramento. DAW: branco DJ: vermelho Clicar nesse botão abre a janela Setup.

Descrição

Janela principal

Janela Setup

Janela Meter

(somente UR24C)

Indica as configurações do modo de monitoramento.
DAW: branco
DJ: vermelho
Clicar nesse botão abre a janela Setup.

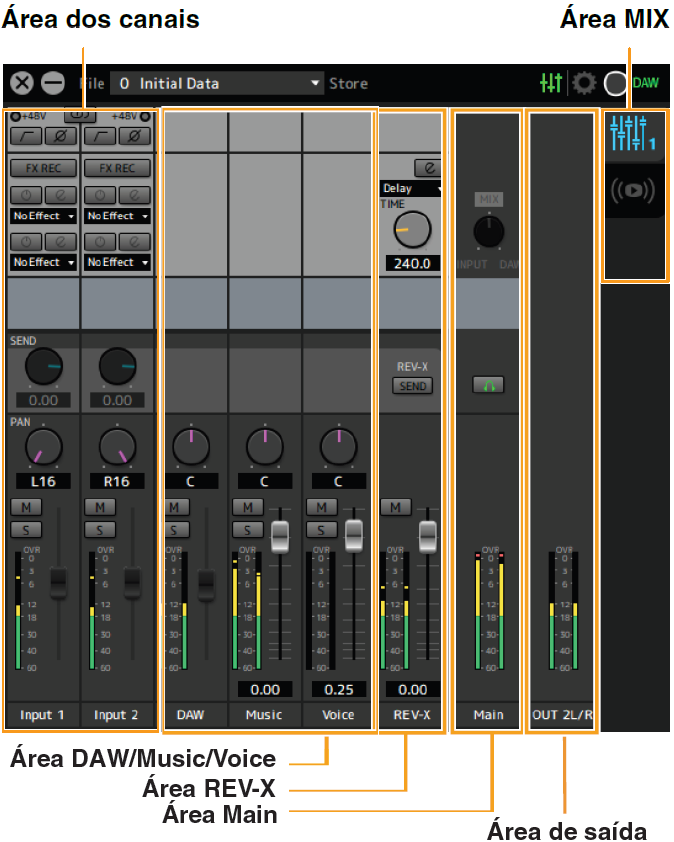

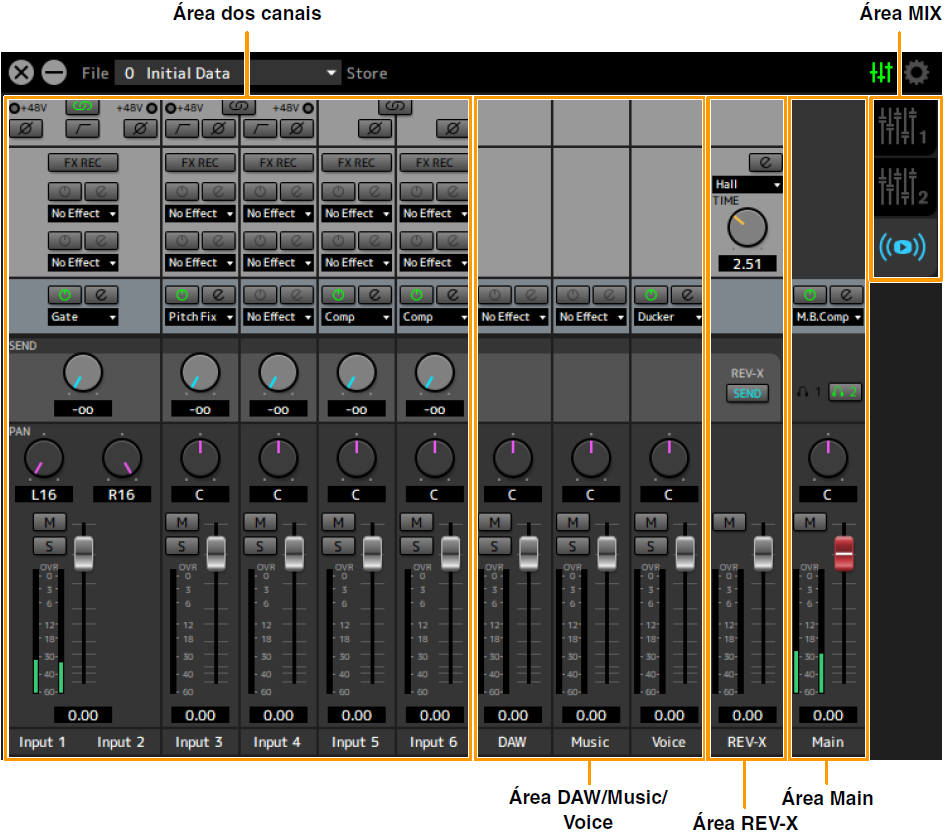

Operação da janela Main

Esta janela é usada para configurar todo o fluxo de sinal. A janela Main é composta por cinco áreas.
・ Área do canal
・ Área DAW/Music/Voice
・ Área REV-X
・ Área Main
・ Área MIX

Somente UR24C
A janela Main consiste em seis áreas: As cinco áreas mencionadas acima e uma área de saída.
・ Área de saída (somente UR24C)

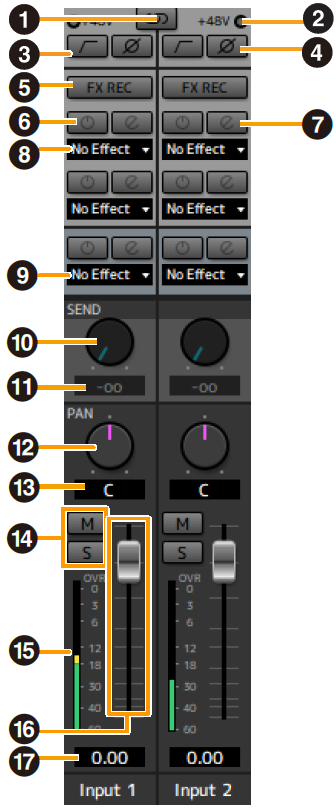

Área dos canais

É a área para definir as configurações do canal de entrada.

[Exemplo quando o Streaming está selecionado (REV-X Send está ativado)]

➊ Channel Link: Liga (aceso) e desliga (apagado) a função do link do canal de dois canais próximos. Quando ele estiver aceso, dois canais mono se tornarão um único canal estéreo.
➋ +48V: Indica o status ativado (aceso) e desativado (apagado) da função de alimentação phantom do dispositivo.
➌ High Pass Filter: Ativa (aceso) e desativa (apagado) o filtro passa-altas. Para selecionar a frequência de corte do filtro passa-altas, use a “Janela Setup”.
UR44C/URX44C : não disponível em [LINE INPUT 5/6].
➍ Fase: Ativa (aceso) e desativa (apagado) a inversão de fase do sinal.
➎ FX REC: Ativa e desativa FX REC (gravação de efeito).

Configurações	Descrição
On (aceso)	Aplica um efeito ao sinal do monitor (enviado para o dispositivo) e ao sinal de gravação (enviado para o software DAW).
Off (apagado)	Aplica um efeito apenas ao sinal do monitor (enviado para o dispositivo).

Configurações

Descrição

On (aceso)

Aplica um efeito ao sinal do monitor (enviado para o dispositivo) e ao sinal de gravação (enviado para o software DAW).

Off (apagado)

Aplica um efeito apenas ao sinal do monitor (enviado para o dispositivo).

➏ Effect On/Off: Liga (aceso) e desliga (apagado) o efeito.
➐ Effect Edit: Abre (aceso) e fecha (apagado) a janela de configuração do efeito selecionado.
➑ Tipo de efeito: Seleciona o tipo de efeito.
Configurações : No Effect, Ch.Strip, Clean, Crunch, Lead, Drive, Pitch Fix

NOTA
O número máximo de efeitos que podem ser usados simultaneamente é limitado. Consulte “Limitações do uso de efeitos” no Guia do usuário do seu dispositivo da série UR-C/URX-C.
➒ Streaming Effects: Exibidos somente quando a mixagem de fluxo de dados é selecionada na área MIX.
Esse efeito só se aplica ao áudio tocado na mixagem de fluxo de dados. Isso não afeta o sinal de saída de cada canal para DAW.
Os efeitos Effect, Gate ou Comp não podem ser selecionados como o tipo de efeito.
➓ REV-X Send: Ajusta o nível do sinal enviado para REV-X. Essa configuração só pode ser configurada quando o envio do REV-X for ativado na área REV-X.
Intervalo : −∞ dB–+6,00 dB
⓫ REV-X Send Value: Exibe e ajusta o valor de envio do REV-X. Permite a edição do valor clicando duas vezes no número.
Essa configuração só pode ser configurada quando o envio do REV-X estiver ativado (aceso) na área REV-X.
⓬ Pan: Ajusta a panorâmica.
UR22C/URX22C : Exibidos somente quando a mixagem de fluxo de dados é selecionada na área MIX.
Intervalo : L16–C–R16
⓭ Pan Value: Exibe e ajusta o valor de panorâmica. Permite a edição do valor clicando duas vezes no número.
⓮ Mute & Solo: Ativa (aceso) e desativa (apagado) o Mute (M) e o Solo (S).
⓯ Medidor de nível: Indica o nível do sinal. Normalmente, o valor de pico é definido como ativado.

Cor do visor	Descrição
Verde	Até −18 dB
Amarelo	Até 0 dB
Vermelho	Se cortado

Cor do visor

Descrição

Verde

Até −18 dB

Amarelo

Até 0 dB

Vermelho

Se cortado

⓰ Fader: Ajusta o nível do sinal.
No UR22C, URX22C e UR24C, isso pode ser usado somente quando a mixagem de fluxo de dados tiver sido selecionado na área MIX.
Quando a mixagem normal é selecionada, o valor de nível definido pelo botão giratório MIX no painel frontal é exibido e essa função não pode ser operada.
Intervalo : −∞ dB–+6,00 dB
⓱ Fader Value: Exibe e ajusta o valor do fader. Permite editar o valor clicando duas vezes no número.

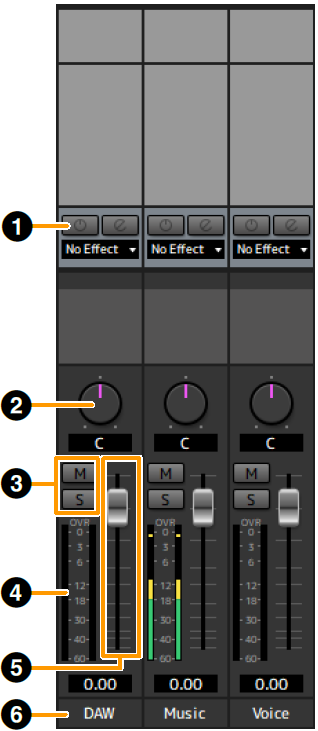

Área DAW/Music/Voice

Essa é a área para definir as configurações do canal DAW.
Quando o equipamento está conectado a um computador, os canais Music e Voice são disponibilizados. (Os canais Music e Voice não são exibidos quando o equipamento está conectado ao iPad ou iPhone.)

[Exemplo quando Streaming está selecionado]

➊ Streaming Effects: Exibidos somente quando a mixagem de fluxo de dados é selecionada na área MIX.
Esse efeito só se aplica ao áudio tocado na mixagem de fluxo de dados.
Os efeitos Effect e Ducker não podem ser selecionados como o tipo de efeito.
➋ Balance: Ajusta o balanço do volume dos canais esquerdo e direito.
Intervalo : L16–C–R16
➌ Mute & Solo: Ativa (aceso) e desativa (apagado) o Mute (M) e o Solo (S).
➍ Medidor de nível: Indica o nível do sinal. Normalmente, o valor de pico é definido como ativado.

Cor do visor	Descrição
Verde	Até −18 dB
Amarelo	Até 0 dB
Vermelho	Se cortado

Cor do visor

Descrição

Verde

Até −18 dB

Amarelo

Até 0 dB

Vermelho

Se cortado

➎ Fader: Ajusta o nível do sinal.
Nos canais DAW UR22C, URX22C e UR24C, isso pode ser usado somente quando a mixagem de fluxo de dados tiver sido selecionada na área MIX.
Quando a mixagem normal é selecionada, o valor de nível definido pelo botão giratório MIX no painel frontal é exibido e essa função não pode ser operada.
Intervalo : −∞ dB–+6,00 dB
➏ Channel Name: Você pode inserir o texto de cada canal clicando duas vezes em cada canal.

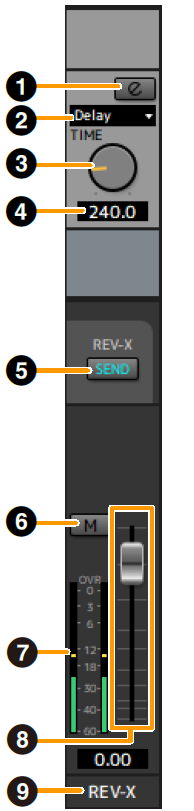

Área REV-X

Essa é a área para definir as configurações do canal REV-X.

➊ REV-X Edit: Abre (aceso) e fecha (apagado) a janela de configuração "REV-X".
➋ REV-X Type: Seleciona o tipo do REV-X.
Configurações : Hall, Room, Plate, Delay
➌ REV-X Time: Ajusta o tempo de reverberação do REV-X. Esse parâmetro está vinculado a Room Size. O intervalo ajustável varia de acordo com o tipo do REV-X.

Tipo do REV-X	Intervalo
Hall	0,289 s–29,0 s
Room	0,260 s–26,0 s
Plate	0,333 s–33,3 s
Retardo	0,0001 s–1,3 s

Tipo do REV-X

Intervalo

Hall

0,289 s–29,0 s

Room

0,260 s–26,0 s

Plate

0,333 s–33,3 s

Retardo

0,0001 s–1,3 s

➍ REV-X Time Value: Exibe e ajusta o valor de tempo do REV-X. Permite a edição do valor clicando duas vezes no número.
➎ REV-X Send: Ativa o envio do REV-X para o MIX que você deseja operar.
➏ Mute: Indica o status on (aceso) e desligado (apagado) do Mudo.
➐ Medidor de nível: Indica o nível do sinal. Normalmente, o valor de pico é definido como ativado.

Cor do visor	Descrição
Verde	Até −18 dB
Amarelo	Até 0 dB
Vermelho	Se cortado

Cor do visor

Descrição

Verde

Até −18 dB

Amarelo

Até 0 dB

Vermelho

Se cortado

➑ REV-X Return Fader: Ajusta o nível de retorno do REV-X.
➒ Channel Name: Você pode inserir o texto de cada canal clicando duas vezes em cada canal.

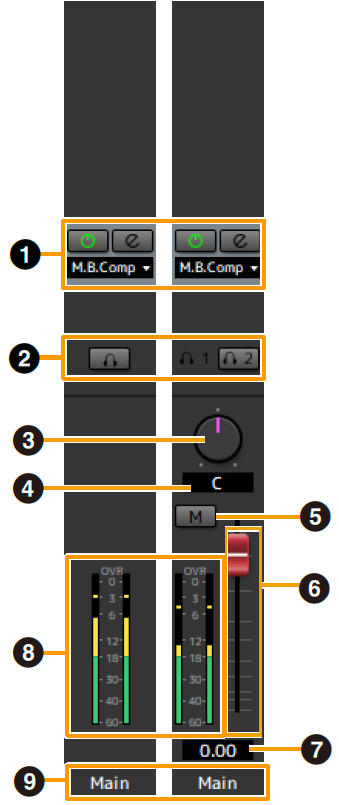

Área Main

É a área para definir as configurações do canal principal.

[Exemplo quando Streaming está selecionado]

➊ Streaming Effects: Exibidos somente quando a mixagem de fluxo de dados é selecionada na área MIX.
Esse efeito só se aplica ao estágio final da mixagem de fluxo de dados.
Não é possível selecionar efeitos e compressores de várias bandas (M.B.Comp) como o tipo de efeito.
➋ MONITOR/PHONES: UR22C/URX22C/UR24C : Selecione a mixagem que será enviada para os conectores MAIN OUTPUT e PHONES.
UR44C/URX44C/UR816C : Liga (acesa) ou desliga (apagada) a saída dos fones de ouvido. Você pode transmitir o MIX selecionado na área MIX para PHONES ativando-o.

NOTA
UR44C/URX44C : Com o [PHONES 2], é possível selecionar MIX 1 / MIX 2 / Streaming.[PHONES 1] é fixo para MIX 1 e não pode ser alterado.
UR816C : Com o [PHONES 1] / [PHONES 2], MIX 1, MIX 2, MIX 3, MIX 4 ou Streaming podem ser selecionados.
➌ Balance: Ajusta o balanço do volume dos canais esquerdo e direito.
Intervalo : L16–C–R16
➍ Balance Value: Exibe e ajusta o valor do balanço. Permite a edição do valor clicando duas vezes no número.
➎ Mute: Ativa (aceso) e desativa (apagado) a função de mudo.
➏ Master Fader: Ajusta o nível do sinal.
Intervalo : −∞ dB–+6,00 dB
➐ Master Fader Value: Exibe e ajusta o valor do atenuador mestre. Permite a edição do valor clicando duas vezes no número.
➑ Level Meter: Indica o nível do sinal.
➒ Channel Name: Você pode inserir o texto de cada canal clicando duas vezes em cada canal.

Área MIX

Essa é a área para selecionar o MIX que você deseja configurar.
É possível copiar as configurações da janela Main do MIX arrastando e soltando.
No modelo UR816C, quando o fluxo de dados está selecionado em GENERAL SETTINGS > Mix4 na tela de configuração, o Mix4 alterna para fluxo de dados.

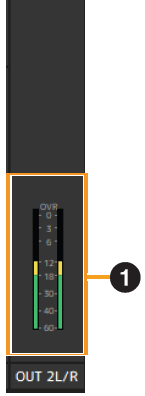

Área de saída (somente UR24C)

Esta seção indica o nível do sinal de saída da área de saída.

➊ Medidor de nível: Indica o nível do sinal. Normalmente, o valor de pico é definido como ativado.

Cor do visor	Descrição
Verde	Até −18 dB
Amarelo	Até 0 dB
Vermelho	Se cortado

Cor do visor

Descrição

Verde

Até −18 dB

Amarelo

Até 0 dB

Vermelho

Se cortado

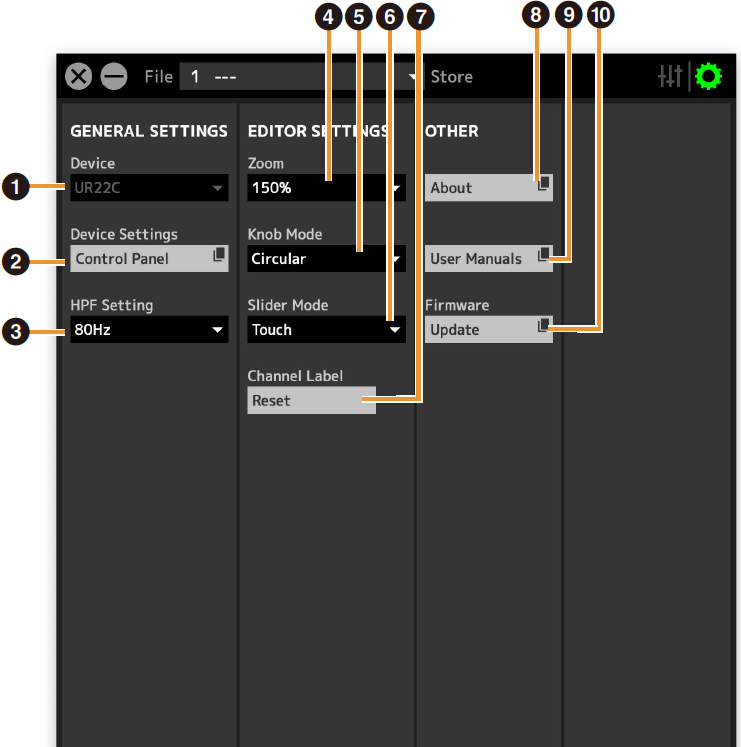

Operação da janela Setup

Essa janela é usada para definir as configurações comuns do dispositivo.

Quando conectado a um computador

➊ Device: Se vários dispositivos dspMixFx estão conectados, selecione o dispositivo que você deseja operar.
➋ Device Settings: Abre o Painel de controle.
➌ HPF Setting: Seleciona a frequência de corte da frequência do filtro passa-altas.
UR44C/URX44C : não disponível em [LINE INPUT 5/6].
Opções : 120 Hz, 100 Hz, 80 Hz, 60 Hz, 40 Hz
➍ Zoom: Altera o tamanho da janela.
Opções : 100%, 150%, 200%, 250%, 300%
➎ Knob Mode: Seleciona o método de operação dos botões giratórios no dspMixFx UR-C.

Configurações	Descrição
Circular	Arraste em um movimento circular para aumentar e diminuir o parâmetro. Arraste o dial no sentido horário para aumentar e no sentido anti-horário para diminuir. Se você clicar em um ponto do botão giratório, o parâmetro será definido nele instantaneamente.
Linear	Arraste em um movimento linear para aumentar e diminuir o parâmetro. Arraste para cima ou para direita a fim de aumentar e para baixo ou para esquerda a fim de diminuir. Mesmo se você clicar em um ponto do botão giratório, o parâmetro não será definido nele.

Configurações

Descrição

Circular

Arraste em um movimento circular para aumentar e diminuir o parâmetro. Arraste o dial no sentido horário para aumentar e no sentido anti-horário para diminuir. Se você clicar em um ponto do botão giratório, o parâmetro será definido nele instantaneamente.

Linear

Arraste em um movimento linear para aumentar e diminuir o parâmetro. Arraste para cima ou para direita a fim de aumentar e para baixo ou para esquerda a fim de diminuir. Mesmo se você clicar em um ponto do botão giratório, o parâmetro não será definido nele.

➏ Slider Mode: Seleciona o método de operação dos controles deslizantes e dos atenuadores no dspMixFx UR-C.

Configurações	Descrição
Jump	Clique em qualquer ponto do controle deslizante e do atenuador para aumentar e diminuir o parâmetro. Se você clicar em um ponto do controle deslizante e do atenuador, o parâmetro será definido nele instantaneamente.
Touch	Arraste a alça do controle deslizante e do atenuador para aumentar e diminuir o parâmetro. Mesmo se você clicar em um ponto do controle deslizante e do atenuador, o parâmetro não será definido nele.

Configurações

Descrição

Jump

Clique em qualquer ponto do controle deslizante e do atenuador para aumentar e diminuir o parâmetro. Se você clicar em um ponto do controle deslizante e do atenuador, o parâmetro será definido nele instantaneamente.

Touch

Arraste a alça do controle deslizante e do atenuador para aumentar e diminuir o parâmetro. Mesmo se você clicar em um ponto do controle deslizante e do atenuador, o parâmetro não será definido nele.

➐ Channel Label Reset: Redefine todos os nomes de canais editados de uma vez.
➑ About: Indica a versão do firmware e do software.
➒ User Manuals: Clique para abrir o “Guia do usuário do dspMixFx” (este guia) no seu navegador.
➓ Firmware: Atualiza o firmware do dispositivo.

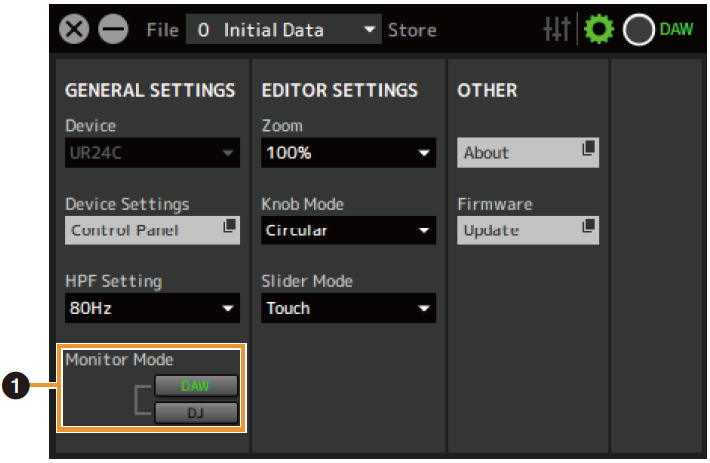

Somente UR24C

➊ Monitor Mode: Alterna as configurações do modo.
Opções : DAW, DJ

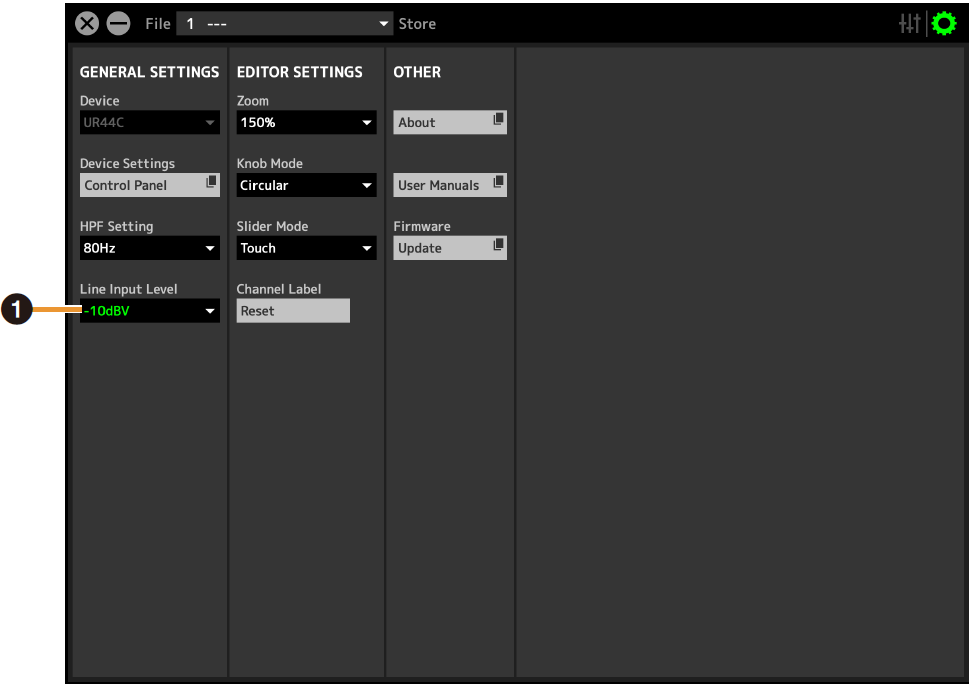

Somente UR44C/URX44C

➊ Line Input Level: Seleciona o nível do sinal de entrada de [LINE INPUT 5/6].
Opções : +4 dBu, −10 dBV

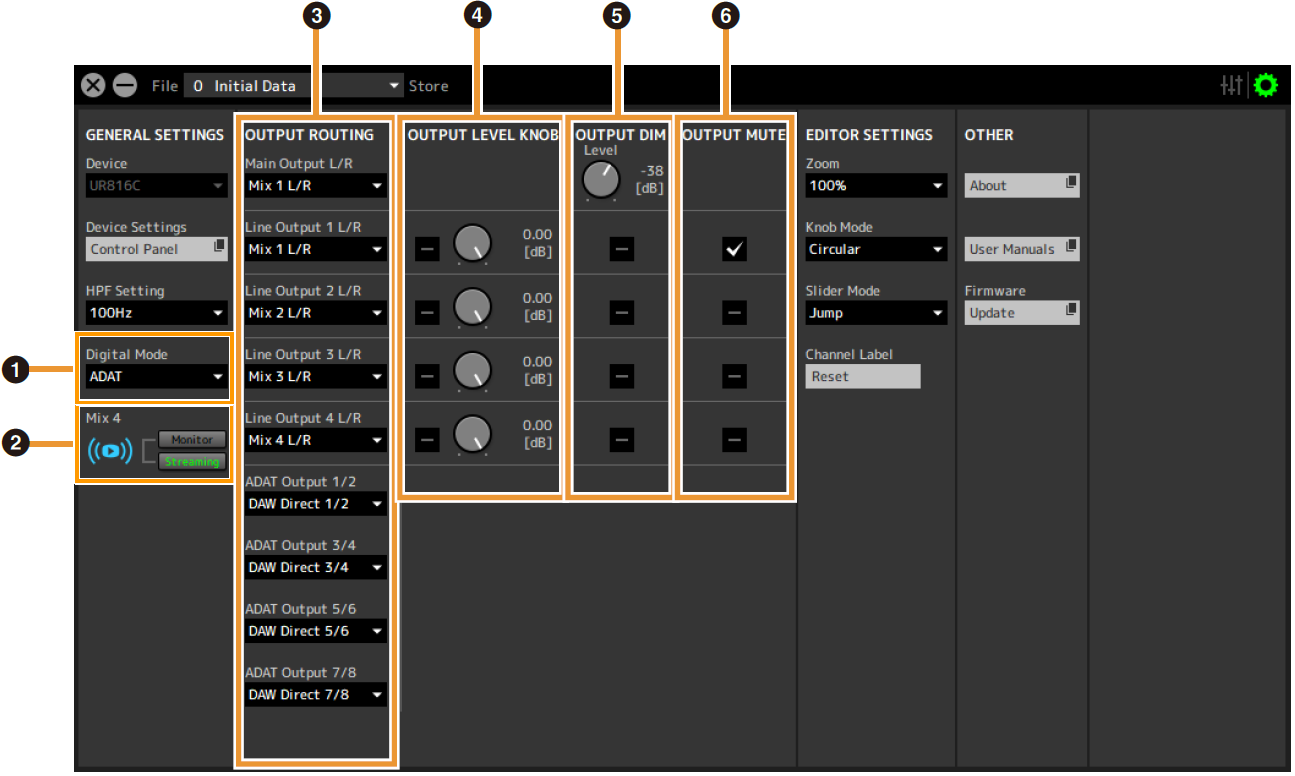

Somente UR816C

➊ Digital Mode

Seleciona o formato do sinal de entrada e de saída dos conectores [OPTICAL IN] e [OPTICAL OUT].

Opção	Descrição
ADAT	Sinais de entrada e saída de até 8 canais.
S/PDIF	Entrada e saída de sinais de 2 canais (estéreo).

Opção

Descrição

ADAT

Sinais de entrada e saída de até 8 canais.

S/PDIF

Entrada e saída de sinais de 2 canais (estéreo).

Quando ADAT é selecionado, os sinais de entrada e saída de até oito canais a 44,1 kHz e 48 kHz, de até quatro canais a 88,2 kHz e 96 kHz ou de até dois canais a 176,4 kHz e 192 kHz.
Quando S/PDIF é selecionado, os sinais de entrada e saída de até dois canais a qualquer taxa de amostra disponível.

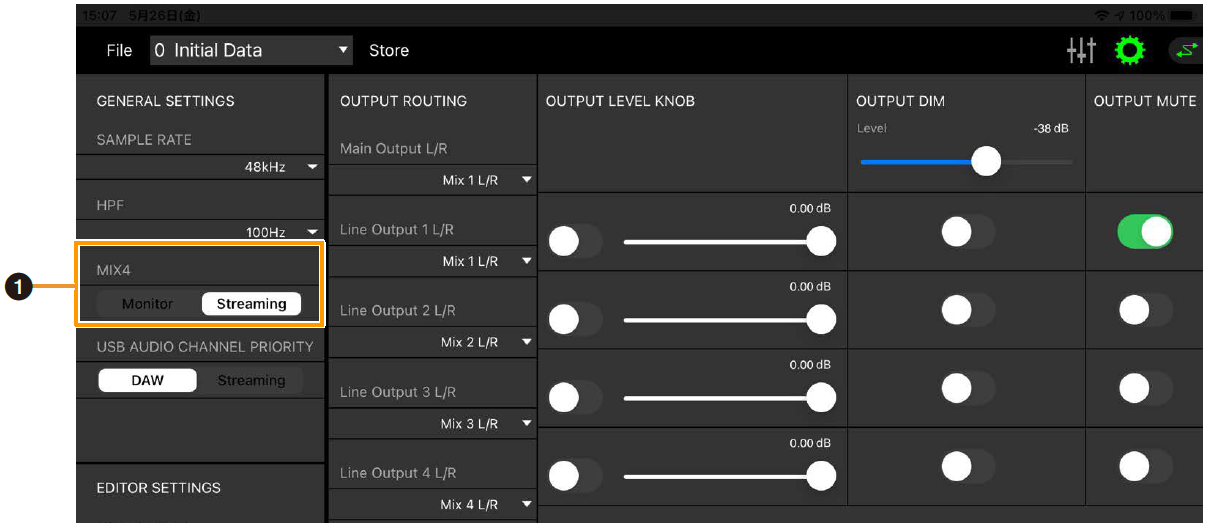

➋ Mix4

Seleciona se o Mix4 deve ser usado como uma mixagem de fluxo de dados ou como uma mixagem de monitor.

➌ OUTPUT ROUTING

Seleciona o MIX das saídas no dispositivo. O número de opções de OUT exibido aqui varia de acordo com a taxa de amostra ou a configuração DIGITAL MODE.

ADAT

Saída	Opções
Saída principal E/D	MIX1 ao MIX4
Saída de linha 1 E/D a 4 E/D	MIX1 ao MIX4 DAW direto 1/2 a 7/8* ADAT 1/2 a 7/8*
Saída ADAT 1/2 a 7/8*	MIX1 ao MIX4 DAW direto 1/2 a 7/8 Entrada 1/2 a 7/8

Saída

Opções

Saída principal E/D

MIX1 ao MIX4

Saída de linha 1 E/D a 4 E/D

MIX1 ao MIX4
DAW direto 1/2 a 7/8*
ADAT 1/2 a 7/8*

Saída ADAT 1/2 a 7/8*

MIX1 ao MIX4
DAW direto 1/2 a 7/8
Entrada 1/2 a 7/8

*O número de canais varia de acordo com a taxa de amostra.

S/PDIF

Saída	Opções
Saída principal E/D	MIX1 ao MIX4
Saída de linha 1/2 a 7/8	MIX1 ao MIX4 DAW direto 1/2 a 7/8* S/PDIF Entrada E/D
Saída S/PDIF E/D	MIX1 ao MIX4 DAW direto 1/2 a 7/8 Entrada 1/2 a 7/8

Saída

Opções

Saída principal E/D

MIX1 ao MIX4

Saída de linha 1/2 a 7/8

MIX1 ao MIX4
DAW direto 1/2 a 7/8*
S/PDIF Entrada E/D

Saída S/PDIF E/D

MIX1 ao MIX4
DAW direto 1/2 a 7/8
Entrada 1/2 a 7/8

*O número de canais varia de acordo com a taxa de amostra.

➍ OUTPUT LEVEL KNOB

Determina o conector [LINE OUTPUT] que será afetado pelo botão giratório [OUTPUT] no painel frontal.

➎ OUTPUT DIM

Determina o conector [LINE OUTPUT] que será afetado pela chave [DIM] no painel frontal. Além disso, esta opção ajusta o nível de atenuação quando a chave [DIM] está ligada.

➏ OUTPUT MUTE

Determina o conector [LINE OUTPUT] que será afetado pela chave [MUTE] no painel frontal.

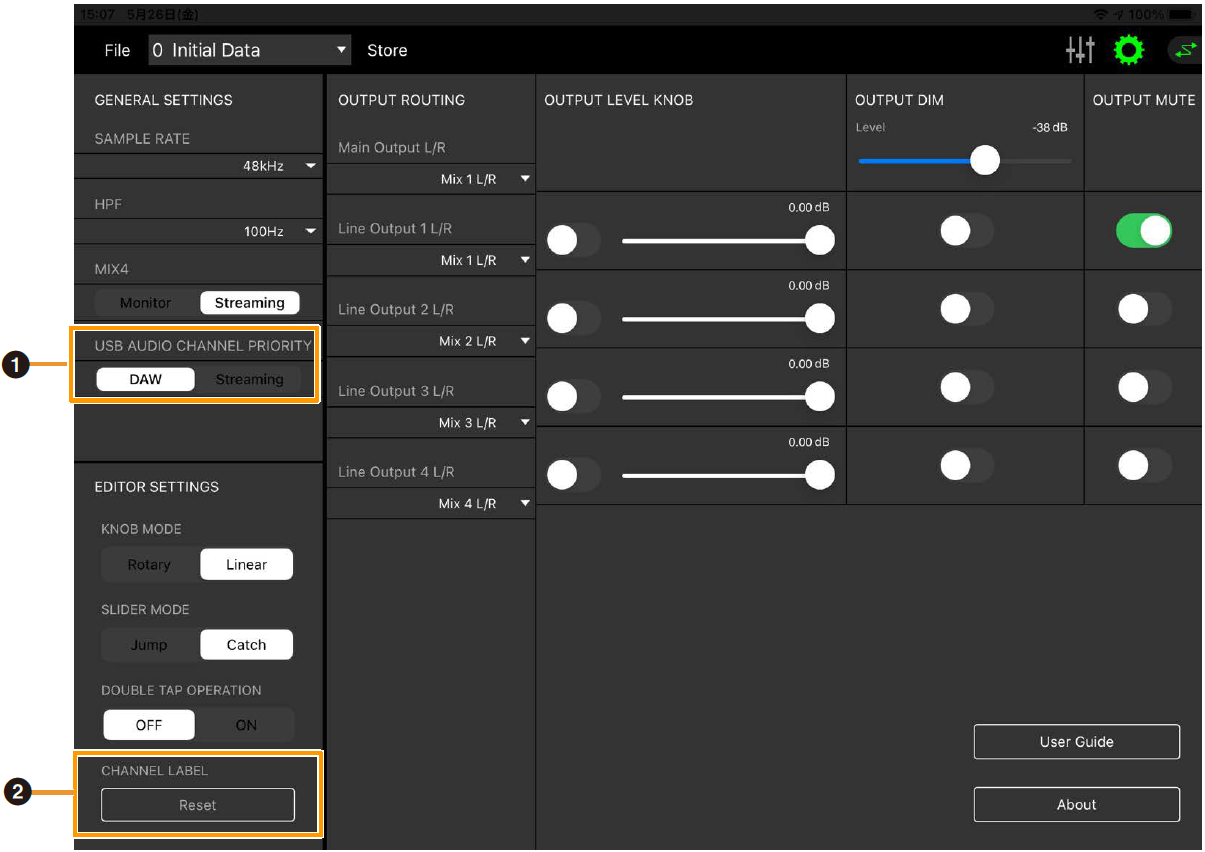

Quando conectado a um iPad/iPhone

Esta seção descreve como operar o aplicativo dspMixFx para iPad/iPhone.

➊ USB AUDIO CHANNEL PRIORITY: Seleciona a ordem dos canais a serem enviados do UR-C para o iPad/iPhone. Se a opção DAW for selecionada, os sinais serão organizados na ordem da saída dos sinais diretamente para a DAW a partir dos canais de entrada e a saída da mixagem de fluxo de dados será adicionada no final. Se a opção Streaming estiver selecionada, a saída a partir da mixagem de fluxo de dados será organizada primeiro. Quando usado para fluxo de dados, é recomendável selecionar “Streaming”.
➋ CHANNEL LABEL: Redefine todos os nomes de canais editados de uma vez.

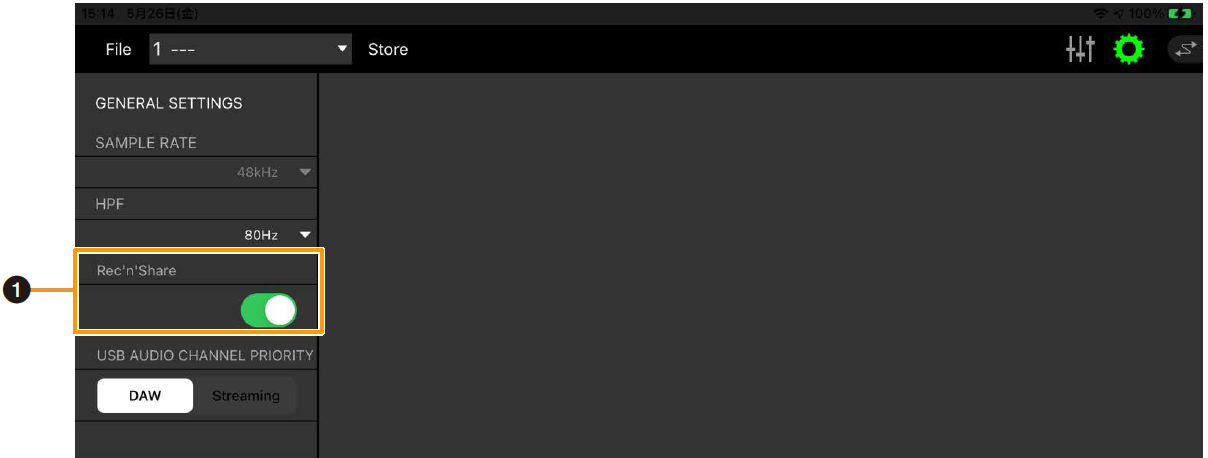

Somente UR22C/URX22C

➊ Rec’n’Share: Ative esse parâmetro ao usar o aplicativo Rec’n’Share. Há canais de envio e recebimento 2IN/2OUT para iPad/iPhone e áudio USB, o que permite que o áudio seja enviado e recebido do aplicativo Rec’n’Share.

Somente UR816C

➊ Mix4: Seleciona se o Mix4 deve ser usado como uma mixagem de fluxo de dados (Streaming) ou como uma mixagem de monitor (Monitor).
