Запуск

Перед использованием программного обеспечения

dspMixFx входит в состав ИНСТРУМЕНТОВ для UR-C/URX-C.
Инструкции по установке см. в руководстве по установке для устройств серии UR-C/URX-C.

Открытие dspMixFx

Windows
[Все программы] или [Все приложения] → [dspMixFx UR-C]
Mac
[Приложения] → [dspMixFx UR-C]

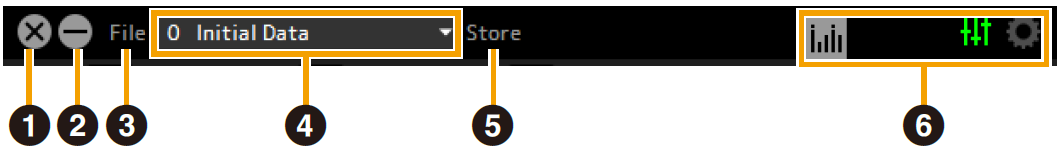

Использование области инструментов

Эта область предназначена для настройки глобальных общих настроек dspMixFx UR-C.

➊ Выйти: Выход из dspMixFx UR-C.
➋ Свернуть: Свернуть окно dspMixFx UR-C.
➌ Файл: Отображает четыре различных меню.

Меню	Описание
Open (Открыть)	Открытие файла настроек dspMixFx UR-C.
Save (Сохранить)	Сохранение файла настроек dspMixFx UR-C на компьютер.
Import Scene (Импортировать сцену)	Импортирует сцену из файла настроек dspMixFx UR-C. Выберите файл в диалоговом окне. Отобразится окно [IMPORT SCENE]. В левой части окна [IMPORT SCENE] выберите файл настроек dspMixFx UR-C и сцену для импорта. В правой части [IMPORT SCENE] окна выберите место назначения импорта. Щелкните [OK] , чтобы импортировать сцену.
Initialize All Scenes (Инициализировать все сцены)	Инициализация всех сохраненных сцен.

Меню

Описание

Open (Открыть)

Открытие файла настроек dspMixFx UR-C.

Save (Сохранить)

Сохранение файла настроек dspMixFx UR-C на компьютер.

Import Scene (Импортировать сцену)

Импортирует сцену из файла настроек dspMixFx UR-C. Выберите файл в диалоговом окне. Отобразится окно [IMPORT SCENE]. В левой части окна [IMPORT SCENE] выберите файл настроек dspMixFx UR-C и сцену для импорта. В правой части [IMPORT SCENE] окна выберите место назначения импорта. Щелкните [OK] , чтобы импортировать сцену.

Initialize All Scenes (Инициализировать все сцены)

Инициализация всех сохраненных сцен.

➍ Сцена: Указывает название сцены. Вы можете изменить название сцены, щелкнув по нему. Нажатие на кнопку справа (▼) открывает окно вызова других сцен. Вызовите нужную сцену, щелкнув по ней.
➎ Store (Сохранить): Открывает оно Scene Store (Сохранение сцены). Введите название нужной сцены в поле STORE NAME. Выберите место назначения для сохранения сцены в поле No. NAME. Щелкните [OK], чтобы сохранить сцену.
➏ Выбор окон: Выбор нужного окна dspMixFx UR-C. Значок выбранного окна загорается зеленым цветом.

Меню	Описание
	Главное окно
	Окно настройки
	Окно индикатора
(только UR24C)	Показывает настройки режима мониторинга. DAW: белый DJ: красный При нажатии этой кнопки открывается окно настройки.

Меню

Описание

Главное окно

Окно настройки

Окно индикатора

(только UR24C)

Показывает настройки режима мониторинга.
DAW: белый
DJ: красный
При нажатии этой кнопки открывается окно настройки.

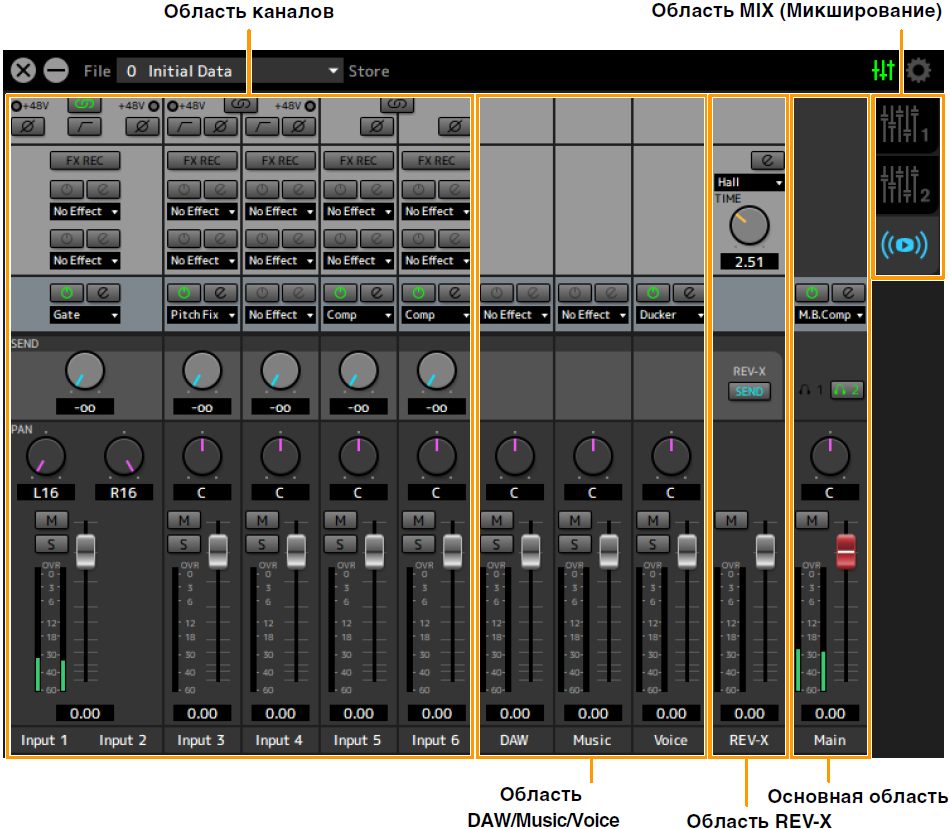

Управление главным окном

Это окно предназначено для настройки параметров всего потока сигнала. Главное окно состоит из пяти областей.
・ Channel Area
・ DAW/Music/Voice Area
・ REV-X Area
・ Main Area
・ MIX Area

только UR24C

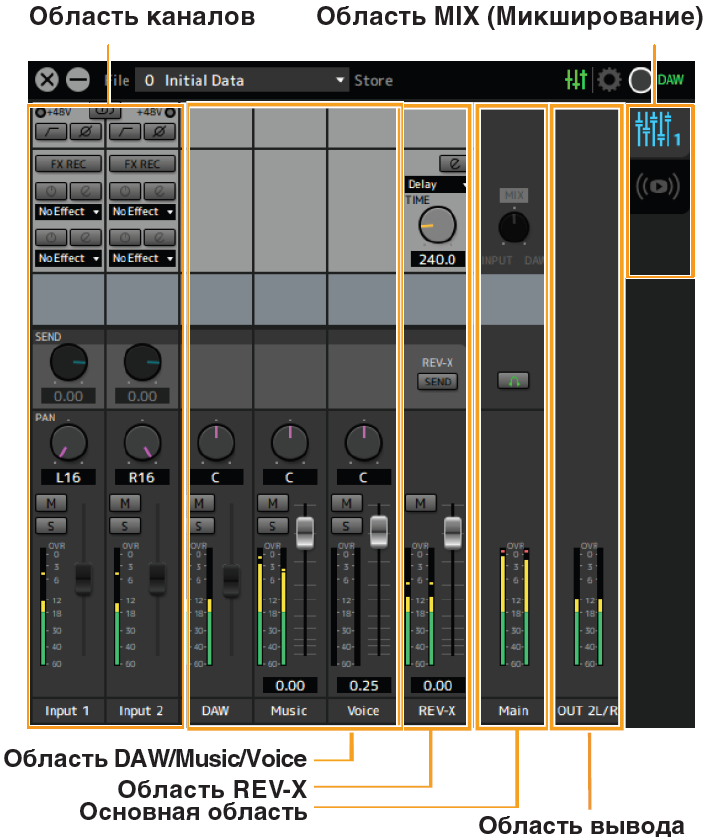

Главное окно состоит из шести областей: пять областей, упомянутых выше, и область вывода.
・ Область вывода (только UR24C)

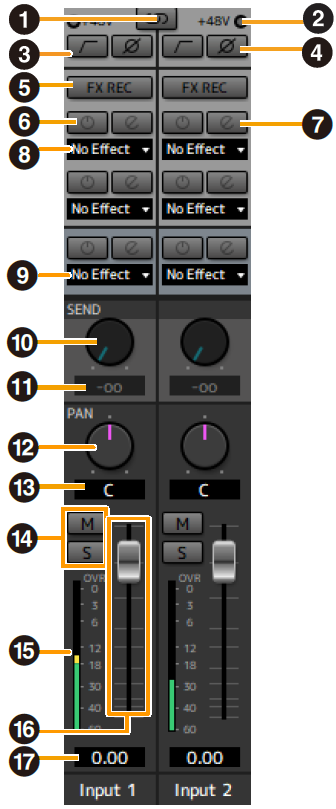

Область каналов

Эта область предназначена для настройки параметров входного канала.

[Пример при выборе Streaming (Передача на REV-X включен)]

➊ Связывание каналов: Включение (горит) и выключение (не горит) функции связывания каналов для двух смежных каналов. Когда данная функция включена, два монофонических канала превращаются в один стереофонический.
➋ +48В: Указывает, включено (горит) или выключено (не горит) фантомное питание устройства.
➌ Фильтр высоких частот: Включение (горит) и выключение (не горит) фильтра высоких частот. Для выбора частоты среза фильтра высоких частот воспользуйтесь «Окном настройки».
UR44C/URX44C : Недоступно на [LINE INPUT 5/6].
➍ Фаза: Включение (горит) и выключение (не горит) инверсии сигнала по фазе.
➎ FX REC (Запись эффекта): Включение и выключение функции FX REC (Запись эффекта).

Настройки	Описание
Вкл. (горит)	Применяет эффект к сигналу мониторинга (подается на устройство) и записываемому сигналу (подается на программное обеспечение DAW).
Выкл. (не горит)	Применяет эффект только к сигналу мониторинга (подается на устройство).

Настройки

Описание

Вкл. (горит)

Применяет эффект к сигналу мониторинга (подается на устройство) и записываемому сигналу (подается на программное обеспечение DAW).

Выкл. (не горит)

Применяет эффект только к сигналу мониторинга (подается на устройство).

➏ Включение/выключение эффекта: Включение (горит) и выключение (не горит) эффекта.
➐ Редактирование эффекта: Открывает (горит) и закрывает (не горит) выбранное окно настройки эффекта.
➑ Тип эффекта: Служит для выбора типа эффекта.
Настройки : No Effect (Без эффекта), Ch.Strip (Полосы каналов), Clean (Чистый), Crunch (Хруст), Lead (Ведущий), Drive (Драйв), Pitch Fix (Изменение высоты звука)

ПРИМЕЧАНИЕ
Максимальное число эффектов, которые можно использовать одновременно, ограничено. См. «Ограничение в отношении использования эффектов» в руководстве пользователя своего устройства серии UR-C/URX-C.
➒ Потоковые эффекты: Отображается только в том случае, если в области MIX выбран параметр «Потоковый микс».
Этот эффект применяется только к звуку, воспроизводимому при микшировании потока. Он не влияет на выходной сигнал каждого канала на DAW.
В качестве типа эффекта нельзя выбрать No Effect (Без эффекта), Gate (Шлюз) или Comp (Компрессор).
➓ Передача на REV-X: Используется для настройки уровня сигнала, отправляемого на REV-X. Эту настройку можно настроить только в том случае, если в области REV-X включена опция Передача на REV-X.
Диапазон : −∞ дБ–+6,00 дБ
⓫ Значение отправки REV-X: Отображение и настройка значения отправки REV-X. Редактирование значения двойным щелчком.
Эту настройку можно настроить только в том случае, если в области REV-X включен (горит) параметр Передача на REV-X.
⓬ Панорама: Регулирует панораму.
UR22C/URX22C : Отображается только в том случае, если в области MIX выбран параметр «Потоковый микс».
Диапазон : L16–C–R16
⓭ Значение панорамы: Отображение и настройка значения панорамы. Редактирование значения двойным щелчком.
⓮ Отключение звука и соло: Включает (горит) и выключает (не горит) кнопки Mute (M) и Solo (S).
⓯ Измеритель уровня: Указывает уровень сигнала. Функция удержания пикового значения обычно включена.

Цвет экрана	Описание
Зеленый	До −18 дБ
Желтый	До 0 дБ
Красный	При срезе

Цвет экрана

Описание

Зеленый

До −18 дБ

Желтый

До 0 дБ

Красный

При срезе

⓰ Фейдер: Регулирует уровень сигнала.
На моделях UR22C, URX22C и UR24C эту функцию можно использовать только в том случае, если в области MIX выбран параметр Streaming mix.
Если выбрано обычное микширование, отображается значение уровня, установленное регулятором MIX (Микширование) на передней панели, и его нельзя изменить.
Диапазон : −∞ дБ–+6,00 дБ
⓱ Значение фейдера: Отображение и настройка значения фейдера. Редактирование значения двойным щелчком.

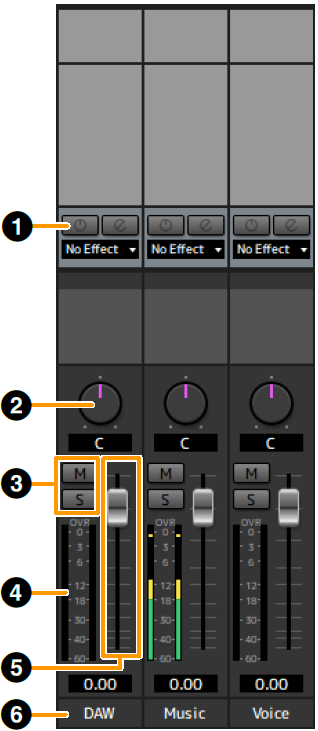

Область DAW/Music/Voice

Эта область предназначена для настройки параметров канала DAW.
При подключении к компьютеру добавлены каналы Music (Фоновая музыка) и Voice (Голос). (Каналы фоновой музыки и голоса не отображаются при подключении к iPad или iPhone.)

[Пример при выборе Streaming]

➊ Потоковые эффекты: Отображается только в том случае, если в области MIX выбран параметр «Потоковый микс».
Этот эффект применяется только к звуку, воспроизводимому при микшировании потока.
В качестве типа эффекта нельзя выбрать No Effect (Без эффекта) или Ducker (Подавление).
➋ Баланс: Служит для регулирования баланса громкости между правым и левым каналами.
Диапазон : L16–C–R16
➌ Отключение звука и соло: Включает (горит) и выключает (не горит) кнопки Mute (M) и Solo (S).
➍ Измеритель уровня: Указывает уровень сигнала. Функция удержания пикового значения обычно включена.

Цвет экрана	Описание
Зеленый	До −18 дБ
Желтый	До 0 дБ
Красный	При срезе

Цвет экрана

Описание

Зеленый

До −18 дБ

Желтый

До 0 дБ

Красный

При срезе

➎ Фейдер: Регулирует уровень сигнала.
На канале DAW UR22C, URX22C и UR24C этот параметр можно использовать только в том случае, если в области MIX выбран параметр Streaming mix.
Если выбрано обычное микширование, отображается значение уровня, установленное регулятором MIX (Микширование) на передней панели, и его нельзя изменить.
Диапазон : −∞ дБ–+6,00 дБ
➏ Название канала: Вы можете ввести текст для каждого канала, дважды щелкнув по каналу.

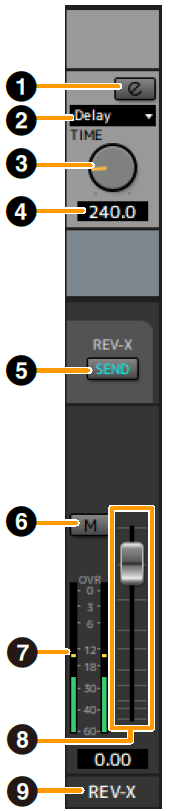

Область REV-X

Эта область предназначена для настройки параметров канала REV-X.

➊ Редактирование REV-X: Открывает (горит) и закрывает (не горит) окно настройки REV-X.
➋ Тип REV-X: Выбор типа REV-X.
Настройки : Hall (Зал), Room (Помещение), Plate (Пластина), Delay (Задержка)
➌ Время REV-X: Регулирует время реверберации REV-X. Этот параметр привязан к размеру комнаты. Диапазон регулировки варьируется в зависимости от типа REV-X.

Тип эффекта REV-X	Диапазон
Hall	0,289 с–29,0 с
Room	0,260 с–26,0 с
Plate	0,333с–33,3 с
Задержка	0,0001 с–1,3 с

Тип эффекта REV-X

Диапазон

Hall

0,289 с–29,0 с

Room

0,260 с–26,0 с

Plate

0,333с–33,3 с

Задержка

0,0001 с–1,3 с

➍ Значение времени REV-X: Отображение и настройка значения времени REV-X. Редактирование значения двойным щелчком.
➎ Передача на REV-X: Включает отправку REV-X для MIX, которым вы хотите управлять.
➏ Приглушение: Указывает, включен (горит) или выключен (не горит) режим приглушения.
➐ Измеритель уровня: Указывает уровень сигнала. Функция удержания пикового значения обычно включена.

Цвет экрана	Описание
Зеленый	До −18 дБ
Желтый	До 0 дБ
Красный	При срезе

Цвет экрана

Описание

Зеленый

До −18 дБ

Желтый

До 0 дБ

Красный

При срезе

➑ Фейдер возврата REV-X: Регулирует уровень возвращенного сигнала REV-X.
➒ Название канала: Вы можете ввести текст для каждого канала, дважды щелкнув по каналу.

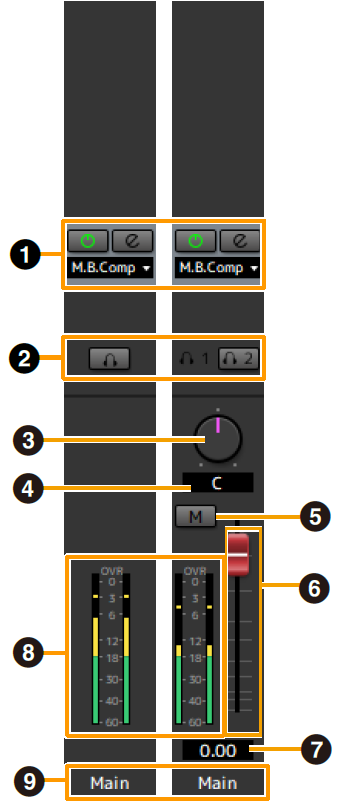

Основная область

Это область настройки основных параметров канала.

[Пример при выборе Streaming]

➊ Потоковые эффекты: Отображается только в том случае, если в области MIX выбран параметр «Потоковый микс».
Этот эффект применяется только к конечному этапу микширования потока.
В качестве типа эффекта можно выбрать No Effect и Multi-Band Compressor (M.B.Comp).
➋ MONITOR/PHONES (Монитор/наушники): UR22C/URX22C/UR24C : выберите микширование, которое будет выводиться на разъем MAIN OUTPUT (Основной выход) и разъем PHONES (Наушники).
UR44C/URX44C/UR816C : Включение (горит) или выключение (не горит) двух выходов наушников. Включив этот параметр, можно выводить MIX, выбранный в области MIX, на разъем PHONES.

ПРИМЕЧАНИЕ
UR44C/URX44C : С помощью [PHONES 2] можно выбрать MIX 1/MIX 2/Streaming. Для [PHONES 1] задано MIX 1, и это значение не может быть изменено.
UR816C : С помощью [PHONES 1] / [PHONES 2] можно выбрать MIX 1, MIX 2, MIX 3, MIX 4 или Streaming.
➌ Баланс: Служит для регулирования баланса громкости между правым и левым каналами.
Диапазон : L16–C–R16
➍ Значение баланса: Отображение и настройка значения баланса. Редактирование значения двойным щелчком.
➎ Отключить звук: Включение (горит) и выключение (не горит) функции приглушения.
➏ Мастер-фейдер: Регулирует уровень сигнала.
Диапазон : −∞ дБ–+6,00 дБ
➐ Значение главного фейдера: Отображение и настройка значения мастер-фейдера. Редактирование значения двойным щелчком.
➑ Измеритель уровня: Указывает уровень сигнала.
➒ Название канала: Вы можете ввести текст для каждого канала, дважды щелкнув по каналу.

Область MIX (Микширование)

Эта область предназначена для выбора MIX, который требуется настроить.
Вы можете скопировать настройки главного окна MIX путем перетаскивания.
На UR816C, если на экране настроек в GENERAL SETTINGS > Mix4 выбран параметр «Потоковая передача», Mix4 переключается в режим потоковой передачи.

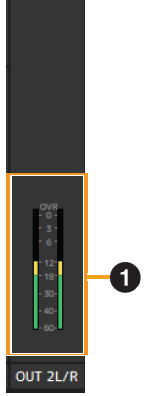

Область вывода (только UR24C)

В этом разделе указывается уровень выходного сигнала области вывода.

➊ Измеритель уровня: Указывает уровень сигнала. Функция удержания пикового значения обычно включена.

Цвет экрана	Описание
Зеленый	До −18 дБ
Желтый	До 0 дБ
Красный	При срезе

Цвет экрана

Описание

Зеленый

До −18 дБ

Желтый

До 0 дБ

Красный

При срезе

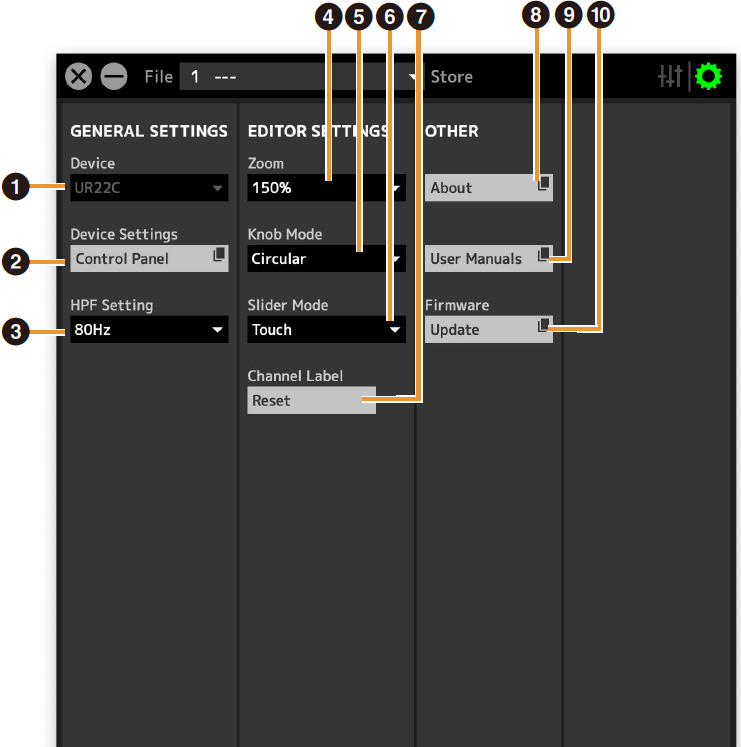

Работа с окном настройки

Это окно предназначено для настройки общих параметров устройства.

При подключении к компьютеру

➊ Устройство: Если подключено несколько устройств dspMixFx, выберите устройство, которым вы хотите управлять.
➋ Настройки устройства: Открывает панель управления.
➌ Настройка HPF: Выбор частоты среза фильтра высоких частот.
UR44C/URX44C : Недоступно на [LINE INPUT 5/6].
Варианты : 120 Гц, 100 Гц, 80 Гц, 60 Гц, 40 Гц
➍ Масштаб: Изменение размера окна.
Варианты : 100%, 150%, 200%, 250%, 300%
➎ Режим ручки: Выбор метода управления регуляторами в dspMixFx UR-C.

Настройки	Описание
Circular (Круговое движение)	Потяните круговым движением, чтобы увеличить или уменьшить значение параметра. Потяните, поворачивая регулятор по часовой стрелке для увеличения и против часовой стрелки — для уменьшения. Если щелкнуть в любой точке регулятора, параметр мгновенно переключится на соответствующее значение.
Linear (Линейное движение)	Потяните прямолинейным движением, чтобы увеличить или уменьшить значение параметра. Потяните вверх, чтобы увеличить значение, или вниз, чтобы уменьшить его. Даже если щелкнуть в любой точке регулятора, параметр не переключится на соответствующее значение.

Настройки

Описание

Circular (Круговое движение)

Потяните круговым движением, чтобы увеличить или уменьшить значение параметра. Потяните, поворачивая регулятор по часовой стрелке для увеличения и против часовой стрелки — для уменьшения. Если щелкнуть в любой точке регулятора, параметр мгновенно переключится на соответствующее значение.

Linear (Линейное движение)

Потяните прямолинейным движением, чтобы увеличить или уменьшить значение параметра. Потяните вверх, чтобы увеличить значение, или вниз, чтобы уменьшить его. Даже если щелкнуть в любой точке регулятора, параметр не переключится на соответствующее значение.

➏ Режим регулятора: Выбор метода управления ползунками и фейдерами в dspMixFx UR-C.

Настройки	Описание
Jump (Скачок)	Щелкните в любой точке ползунка или фейдера, чтобы увеличить или уменьшить значение параметра. Если щелкнуть в любой точке ползунка или фейдера, параметр мгновенно переключится на соответствующее значение.
Touch (Касание)	Потяните маркер ползунка или фейдера, чтобы увеличить или уменьшить значение параметра. Даже если щелкнуть в любой точке ползунка или фейдера, параметр не переключится на соответствующее значение.

Настройки

Описание

Jump (Скачок)

Щелкните в любой точке ползунка или фейдера, чтобы увеличить или уменьшить значение параметра. Если щелкнуть в любой точке ползунка или фейдера, параметр мгновенно переключится на соответствующее значение.

Touch (Касание)

Потяните маркер ползунка или фейдера, чтобы увеличить или уменьшить значение параметра. Даже если щелкнуть в любой точке ползунка или фейдера, параметр не переключится на соответствующее значение.

➐ Сброс метки канала: Одновременно сбрасывает все изменения в названиях каналов.
➑ About (Сведения): Показывает версию прошивки и ПО.
➒ Руководства пользователя: Щелкните, чтобы открыть «Руководство пользователя dspMixFx» (это руководство) в вашем браузере.
➓ Прошивка: Обновляет прошивку устройства.

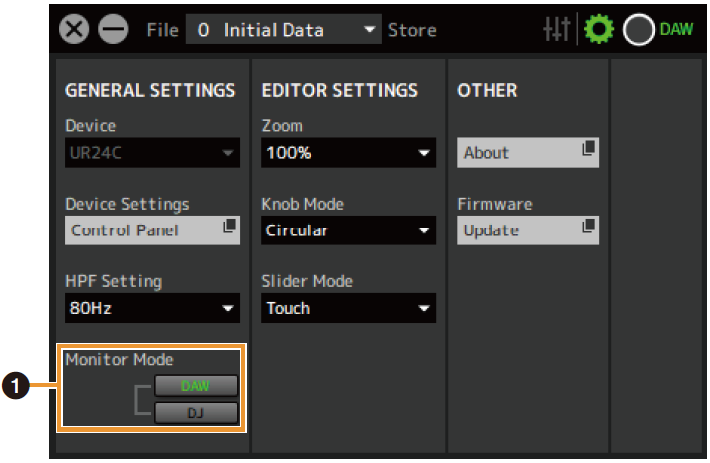

только UR24C

➊ Режим мониторинга: Переключает настройки режима.
Варианты : DAW, DJ

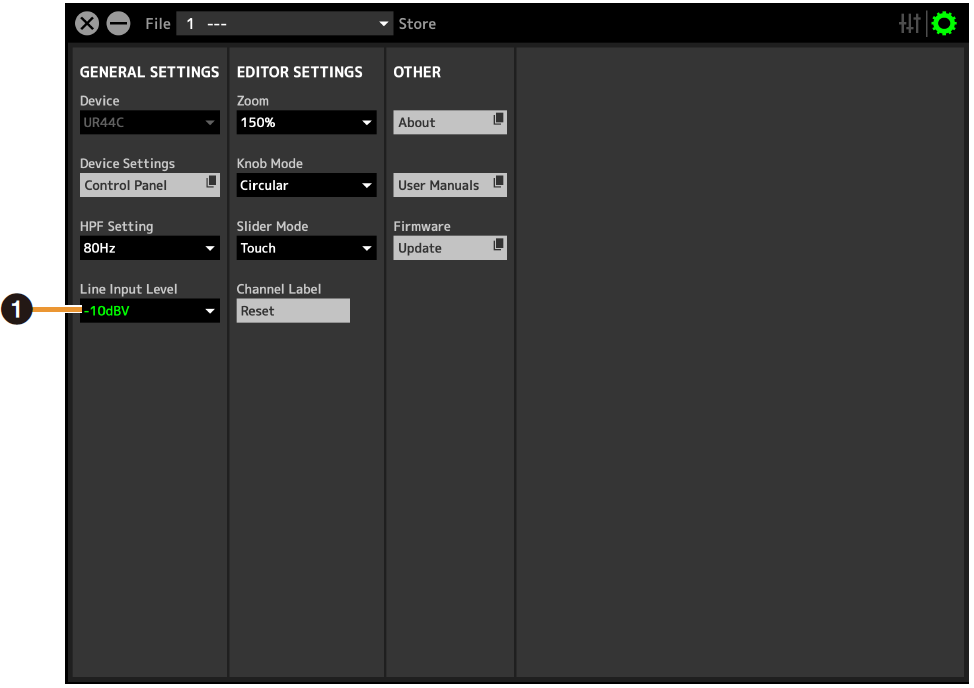

только UR44C/URX44C

➊ Уровень линейного входа: Выбор уровня входного сигнала для [LINE INPUT 5/6].
Варианты : +4 дБ отн. ур., -10 дБВ

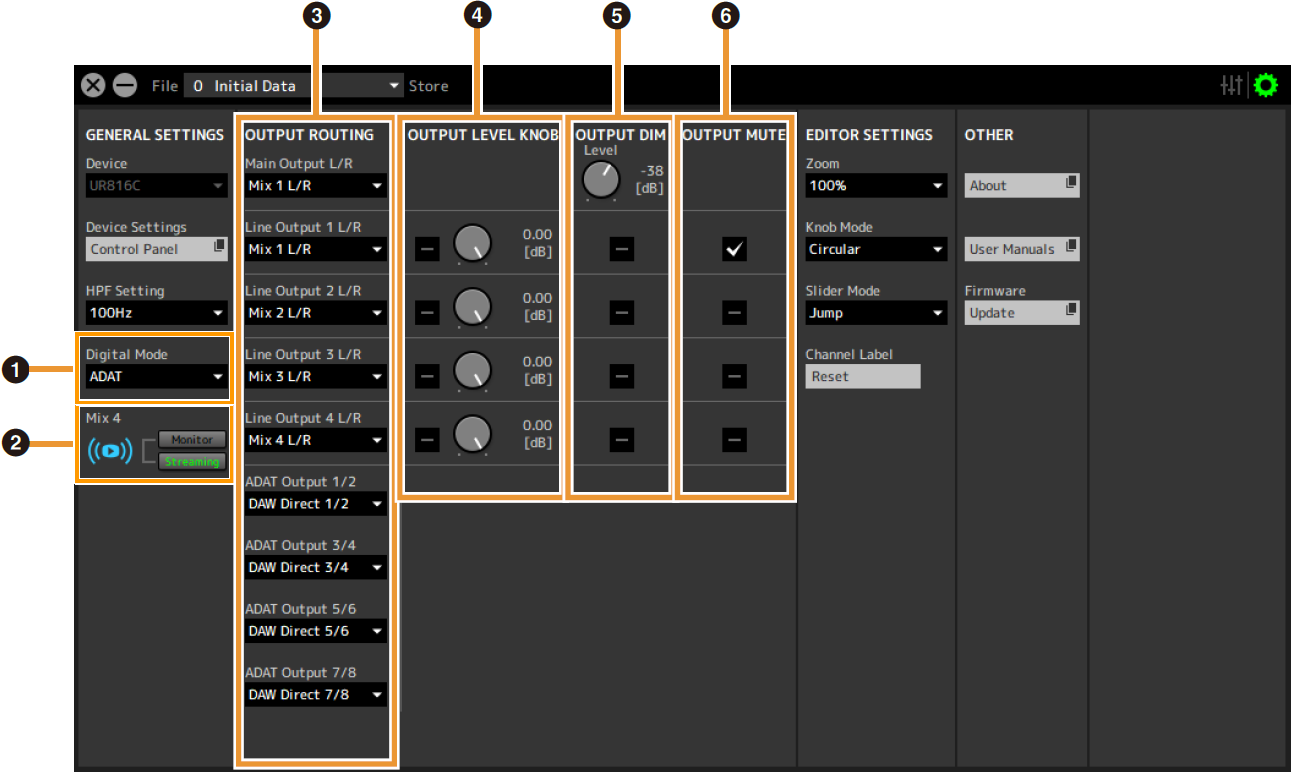

только UR816C

➊ Цифровой режим

Выбирает формат входного и выходного сигнала разъемов [OPTICAL IN] и [OPTICAL OUT].

Вариант	Описание
ADAT	Входные и выходные сигналы до 8 каналов.
S/PDIF	Входные и выходные 2-канальные сигналы (стерео).

Вариант

Описание

ADAT

Входные и выходные сигналы до 8 каналов.

S/PDIF

Входные и выходные 2-канальные сигналы (стерео).

При выборе ADAT входные и выходные сигналы могут поступать с восьми каналов на частотах 44,1 кГц и 48 кГц, или с четырех каналов на частотах 88,2 кГц и 96 кГц, или с двух каналов на частотах 176,4 кГц и 192 кГц.
При выборе S/PDIF входные и выходные сигналы до двух каналов при любой доступной частоте дискретизации.

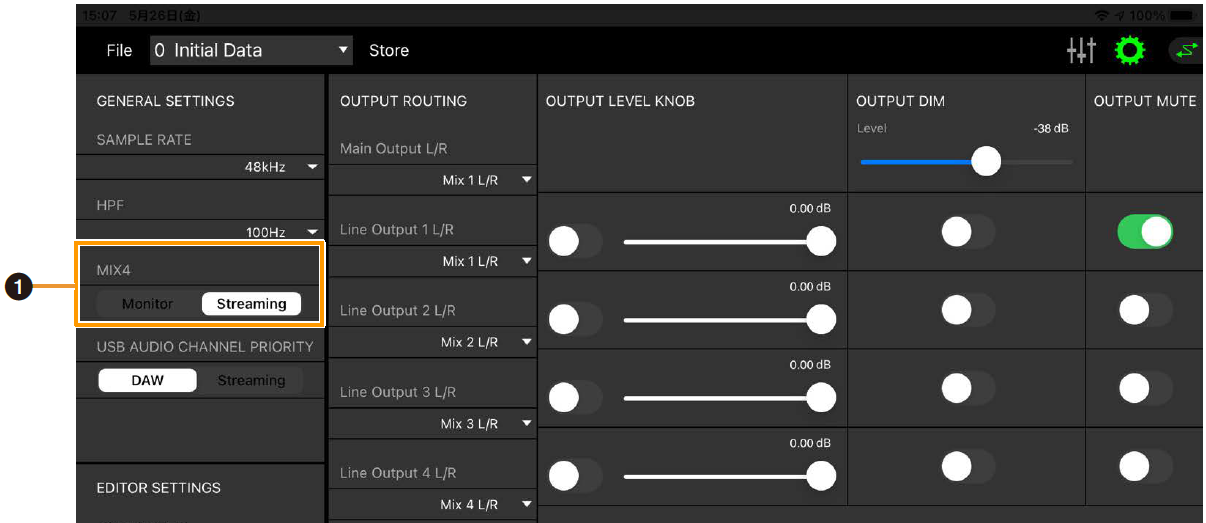

➋ Mix4

Выбирает, будет ли Mix4 использоваться в качестве потокового микса или мониторного микса.

➌ OUTPUT ROUTING

Выбор MIX для выходных разъемов устройства. Количество отображаемых здесь параметров OUT зависит от частоты дискретизации или настройки DIGITAL MODE.

ADAT

Выходной разъем	Параметры
Main Output L/R	Порт MIX1 TO MIX4
Линейный выход 1 Л/П–4 Л/П	Порт MIX1 TO MIX4 DAW Direct 1/2–7/8* ADAT 1/2–7/8*
Выход ADAT 1/2–7/8*	Порт MIX1 TO MIX4 DAW Direct 1/2–7/8 Вход 1/2–7/8

Выходной разъем

Параметры

Main Output L/R

Порт MIX1 TO MIX4

Линейный выход 1 Л/П–4 Л/П

Порт MIX1 TO MIX4
DAW Direct 1/2–7/8*
ADAT 1/2–7/8*

Выход ADAT 1/2–7/8*

Порт MIX1 TO MIX4
DAW Direct 1/2–7/8
Вход 1/2–7/8

*Количество каналов различается в зависимости от частоты дискретизации.

S/PDIF

Выходной разъем	Параметры
Main Output L/R	Порт MIX1 TO MIX4
Линейный выход 1/2–7/8	Порт MIX1 TO MIX4 DAW Direct 1/2–7/8* S/PDIF вход Л/П
Выход S/PDIF Л/П	Порт MIX1 TO MIX4 DAW Direct 1/2–7/8 Вход 1/2–7/8

Выходной разъем

Параметры

Main Output L/R

Порт MIX1 TO MIX4

Линейный выход 1/2–7/8

Порт MIX1 TO MIX4
DAW Direct 1/2–7/8*
S/PDIF вход Л/П

Выход S/PDIF Л/П

Порт MIX1 TO MIX4
DAW Direct 1/2–7/8
Вход 1/2–7/8

*Количество каналов различается в зависимости от частоты дискретизации.

➍ OUTPUT LEVEL KNOB

Определяет разъем [LINE OUTPUT], на который будет воздействовать регулятор [OUTPUT] на передней панели.

➎ OUTPUT DIM

Определяет [LINE OUTPUT] разъем, на который будет воздействовать [DIM] переключатель на передней панели. Кроме того, это регулирует уровень затухания, когда переключатель [DIM] включен.

➏ OUTPUT MUTE

Определяет [LINE OUTPUT] разъем, на который будет воздействовать [MUTE] переключатель на передней панели.

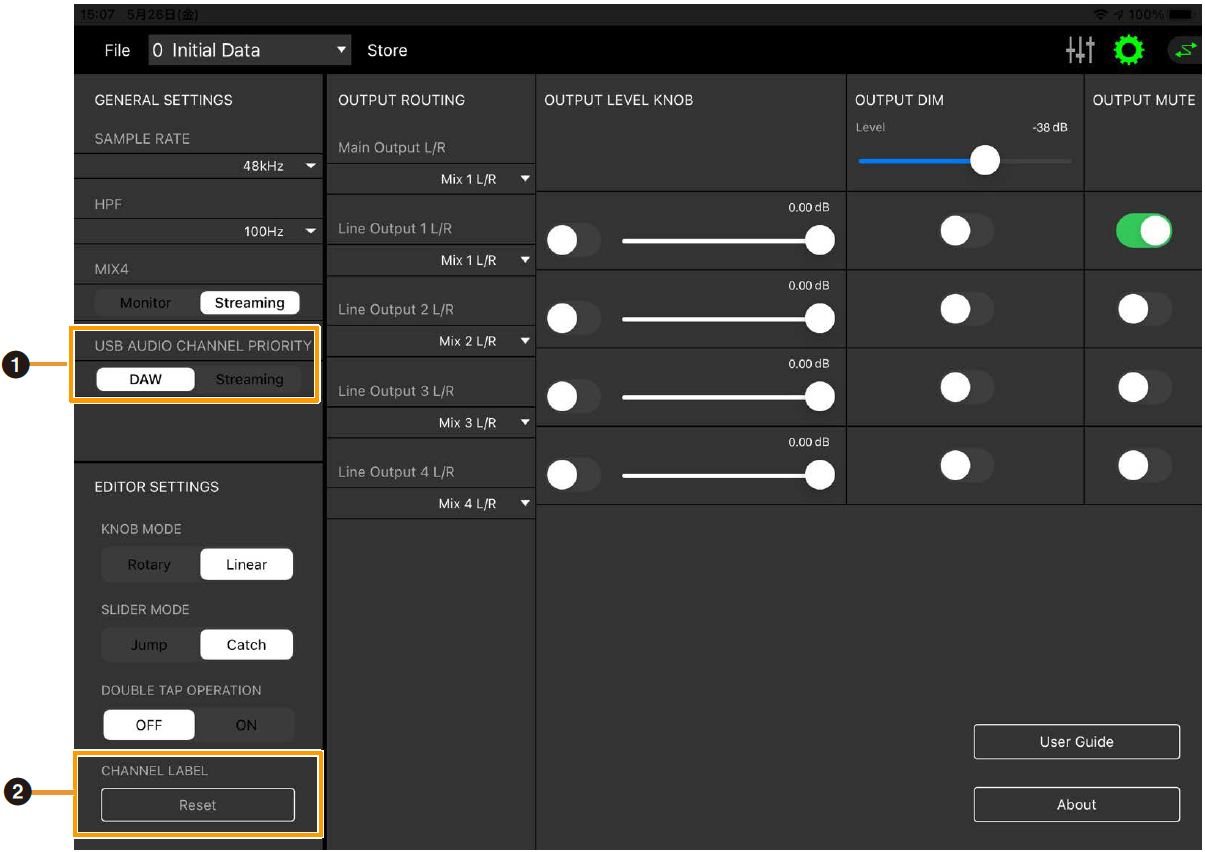

При подключении к iPad/iPhone

В этом разделе описывается, как работать с приложением dspMixFx для iPad/iPhone.

➊ USB AUDIO CHANNEL PRIORITY: Выбирает порядок вывода каналов с UR-C на iPad/iPhone. Если выбран канал DAW, сигналы будут расположены в порядке вывода сигналов непосредственно в DAW из входных каналов, а в конец будет добавлен вывод микширования потока. Если выбран вариант Streaming (Потоковая передача), сначала идет вывод микширования потока. При использовании для потоковой передачи рекомендуется выбрать вариант Streaming.
➋ CHANNEL LABEL: Одновременно сбрасывает все изменения в названиях каналов.

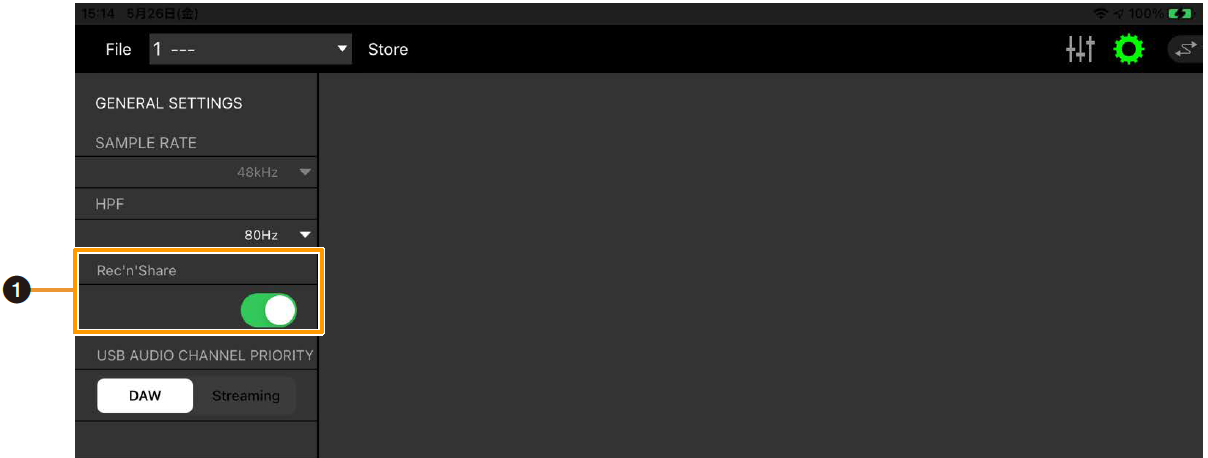

только UR22C/URX22C

➊ Rec’n’Share: Включите этот параметр при использовании приложения Rec’n’Share. Для iPad/iPhone и USB-аудио предусмотрены каналы передачи и приема 2IN/2OUT, что позволяет передавать и принимать звук из приложения Rec’n’Share.

только UR816C

➊ Mix4: Выбор, использовать Mix4 либо для микширования потока (Streaming), либо для микширования монитора (Monitor).
