Программное обеспечение DAW
Программное обеспечение DAW
Cubase AI позволяет записывать и редактировать аудио через dspMixFx. Более подробные инструкции см. в «Руководстве пользователя Cubase AI» на веб-сайте Steinberg.
При использовании программного обеспечения DAW, отличного от ПО серии Cubase, инструкции по настройке см. в руководстве пользователя своего устройства серии UR-C/URX-C.
Специальные окна для ПО серии Cubase (DAW)
Эти окна предназначены для настройки параметров устройства из ПО серии Cubase. Специальные окна для ПО серии Cubase позволяют настраивать параметры, настраиваемые в dspMixFx UR-C. Доступны два вида окон: Input Settings (Настройки входа) и Hardware Setup (Настройка аппаратного обеспечения).
|
Окно Input Settings (Настройки входа) |
Окно Hardware Setup (Настройка аппаратного обеспечения) |
|
|
Открытие окна
Окно Input Settings (Настройки входа)
В меню серии Cubase выберите [Проект] → [Добавить дорожку] → [Аудио] , чтобы создать звуковую дорожку, а затем щелкните вкладку [URxxC] , отображаемую в инспекторе в левой части экрана. (xx будет заменен на название модели вашего устройства.)

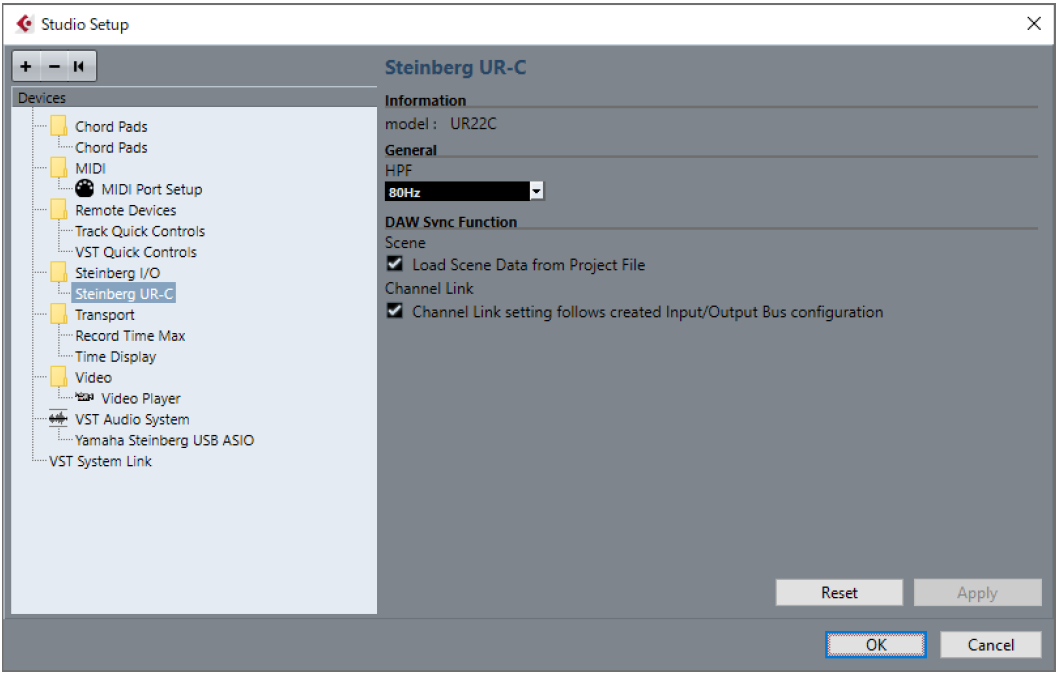

Окно Hardware Setup (Настройка аппаратного обеспечения)
・
Из меню серии Cubase
Выберите [Студия] → [Настройка студии] ([Студия] → [Настройка студии]), затем выберите [Steinberg UR-C] в пункте [Steinberg I/O] слева.
・
Из окна настроек ввода
Откройте окно настроек ввода и щелкните [Настройка оборудования] в области заголовка.

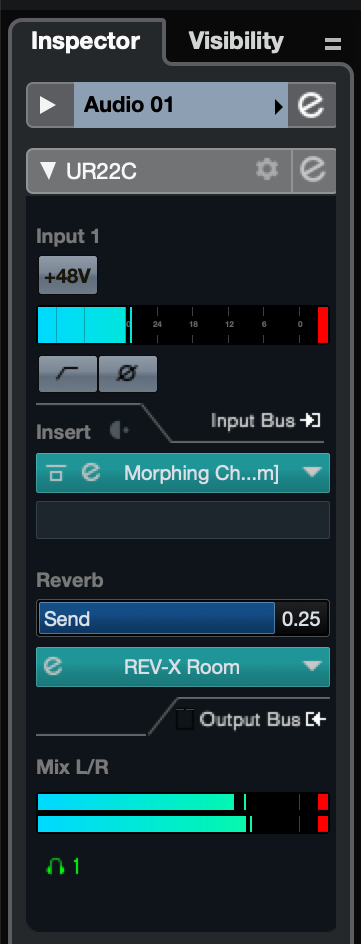

Окно Input Settings (Настройки входа)
Это окно предназначено для настройки входных параметров устройства. Поток сигнала: сверху вниз. Настройки для этого окна (за исключением индикатора +48V) сохраняются в файле проекта Cubase.
Окно настроек ввода отображается на маршрутизации звуковой дорожки как URxxC. (xx будет заменен на название модели вашего устройства.)

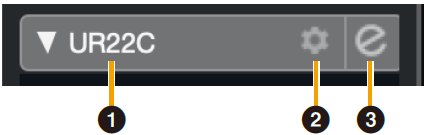

Область заголовка
Отображает названия подключенных устройств и открывает/закрывает редактор.
- ➊ модель
-
Отображает название используемой модели (URxxC). Щелкните это поле для переключения между отображаемым и неотображаемым устройствами.
- ➋ Настройка оборудования
-
Открывает окно настройки аппаратного обеспечения.
- ➌ Включение редактора
-
Открывает окно dspMixFx UR-C.

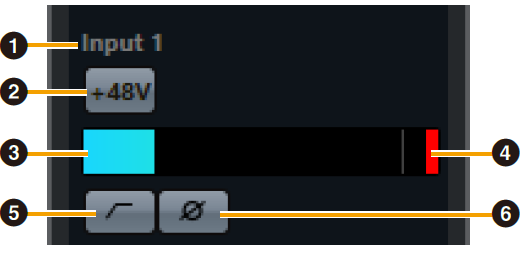

Область настройки аппаратных входов
Эта область используется для настройки параметров, связанных с входами.
- ➍ Имя порта
-
Здесь отображается имя порта, используемого в качестве входа для дорожки устройства.
- ➎ +48 В
-
Указывает, включено (горит) или выключено (не горит) фантомное питание устройства.
- ➏ Входной индикатор
-
Отображает уровни входного сигнала.
- ➐ Индикатор среза
-
При срезе отображается срез индикатора входного сигнала. Нажмите, чтобы остановить отображение.
- ➑ Фильтр высоких частот
-
Включение (горит) и выключение (не горит) фильтра высоких частот (URX44C: Недоступно на [LINE INPUT 5/6]). Для выбора частоты среза фильтра верхних частот используйте «Окно настройки оборудования» в разделе dspMixFx UR-C.
- ➒ Фаза
-
Включение (горит) и выключение (не горит) инверсии по фазе. При выборе стерео отображаются L, R.

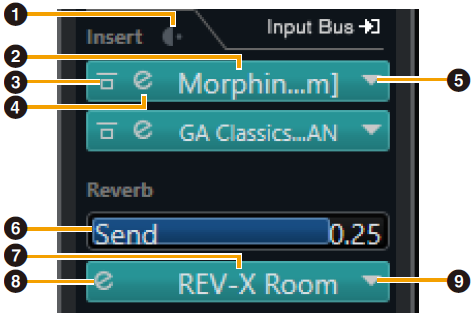

Область настройки эффектов
Эта область используется для установки параметров, связанных с эффектами порта ввода-вывода.
- ➊ До/После
-
Используется для выбора точки вставки эффекта.
- ➋ Название эффекта
-
Отображает названия выбранных эффектов.
- ➌ Обход эффекта
-
Включение/обход эффекта.
- ➍ Редактирование эффекта
-
Отображает окно редактирования эффекта.
- ➎ Тип эффекта
-
Служит для выбора типа эффекта.
Настройки : No Effect (Без эффекта), Ch.Strip (Полосы каналов), Clean (Чистый), Crunch (Хруст), Lead (Ведущий), Drive (Драйв), Pitch Fix (Изменение высоты звука)ПРИМЕЧАНИЕ
Максимальное количество эффектов, которые можно использовать одновременно, ограничено. См. раздел «Ограничения по использованию эффектов» в руководстве пользователя для вашего устройства серии UR-C/URX-C. - ➏ Передача на REV-X
-
Используется для настройки уровня сигнала, отправляемого на REV-X.
Диапазон : −∞ дБ–+6,00 дБ - ➐ Имя REV-X
-
Отображение выбранного типа REV-X.
- ➑ Редактирование REV-X
-
Открывает окно настройки REV-X.
- ➒ Тип REV-X
-
Выбор типа REV-X.
Настройки : Hall (Зал), Room (Помещение), Plate (Пластина), Delay (Задержка)

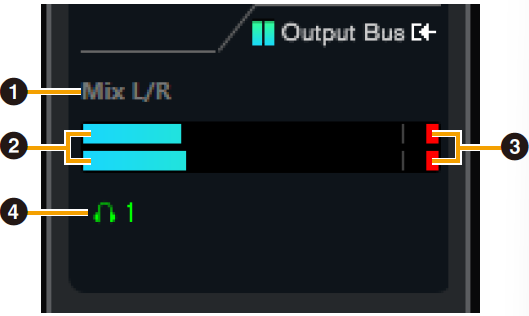

Область выходов
Эта область предназначена для установки параметров аппаратных выходов.
- ➊ Имя шины микширования
-
Отображение названия шины микширования аппаратного выхода. Выходная шина дорожки должна быть подключена к этой шине микширования.
- ➋ Выходной индикатор
-
Отображение индикаторов аппаратной шины микширования, подключенной к аппаратным выходам.
- ➌ Индикатор среза
-
При срезе отображается срез индикатора входного сигнала. Нажмите, чтобы остановить отображение.
- ➍ Наушники
-
UR22C/URX22C : Наушник 1 включен постоянно.
UR44C/URX44C/UR816C : Соединение наушников с аппаратной шиной микширования, подключенной к аппаратным выходам.

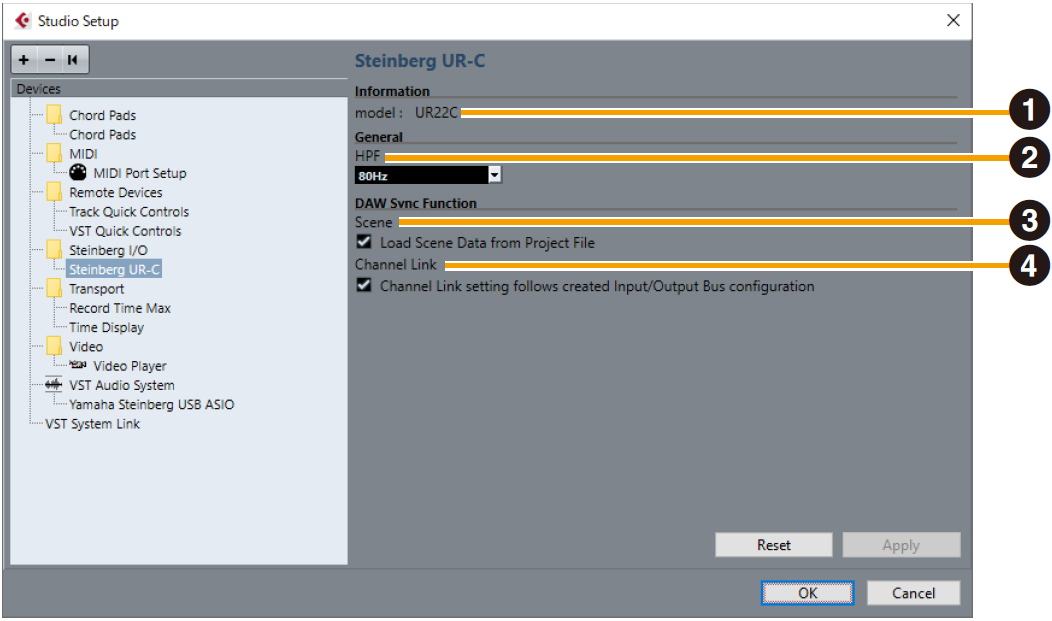

Окно Hardware Setup (Настройка аппаратного обеспечения)
Это окно позволяет менять общие аппаратные настройки и настройки функций Cubase.
- ➊ модель
-
Отображение названия устройства.
- ➋ HPF (фильтр верхних частот)
-
Выбирает частоту среза фильтра верхних частот (URX44C: Недоступно на [LINE INPUT 5/6]).
Настройки : 120 Гц, 100 Гц, 80 Гц, 60 Гц, 40 Гц - ➌ Сцена
-
При импорте файла проекта Cubase, включающего сцены для устройства, информация о сцене автоматически применяется к устройству.
УВЕДОМЛЕНИЕ
Данные, сохраненные на устройстве, будут перезаписаны. - ➍ Связывание каналов
-
Автоматически настраивает стереосвязи на основе используемой конфигурации шины.

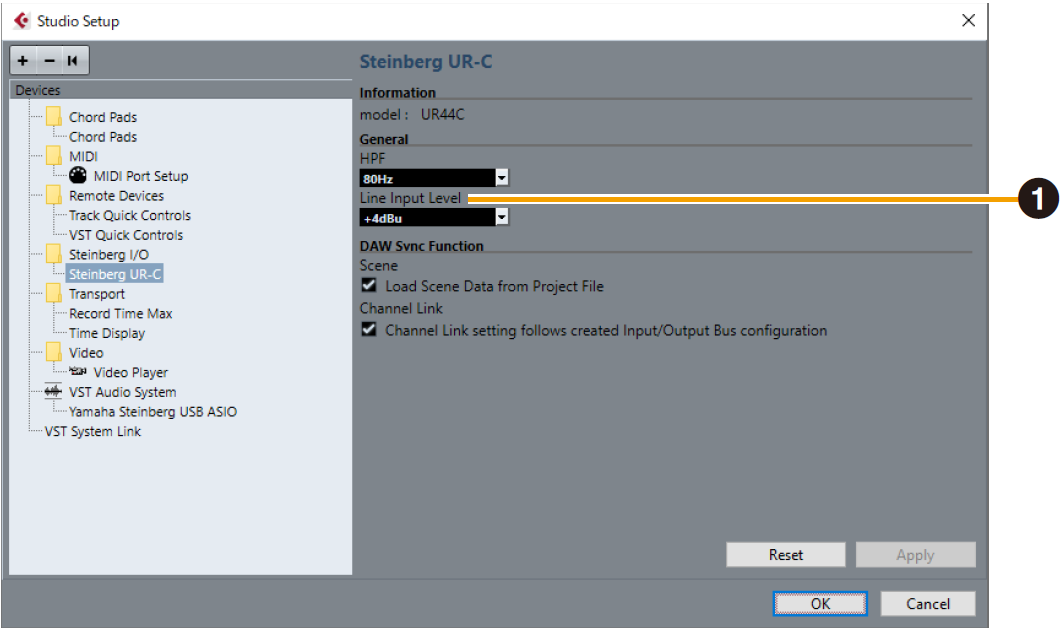

только UR44C/URX44C
- ➊ Уровень входа LINE
-
Выбор уровня входного сигнала для [LINE INPUT 5/6].
Варианты : +4 дБ отн. ур., -10 дБВ

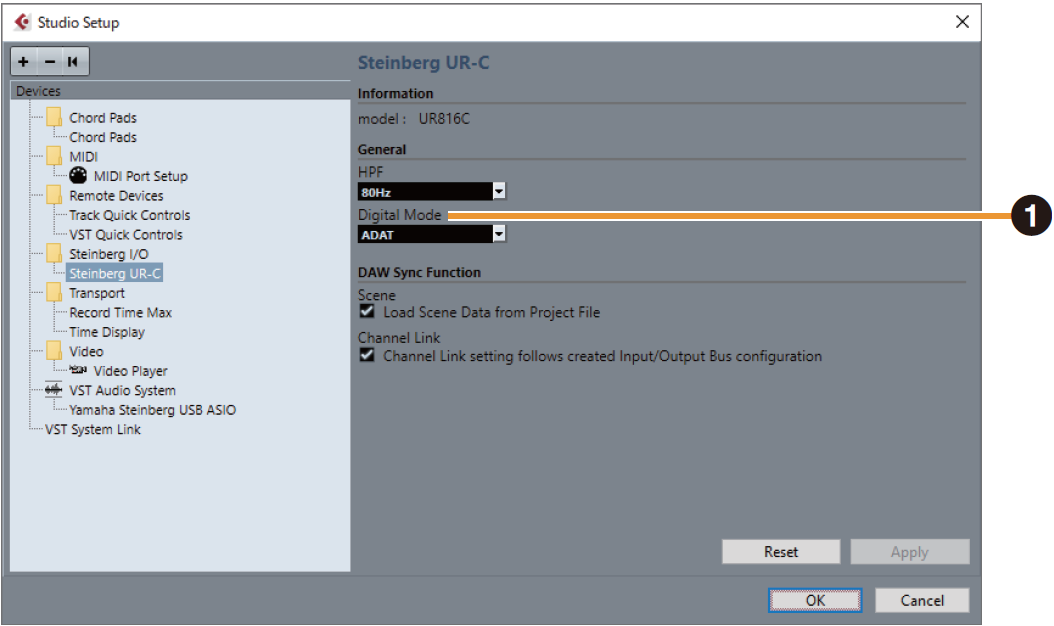

только UR816C
- ➊ Цифровой режим
-
Выбор формата входного и выходного сигналов разъемов [OPTICAL IN] и [OPTICAL OUT].
Параметры Описание ADAT
Входные и выходные сигналы до 8 каналов.
S/PDIF
Входные и выходные 2-канальные сигналы.
В формате ADAT количество каналов для входных и выходных сигналов варьируется в зависимости от частоты дискретизации.
44,1 кГц/48 кГц : 8 каналов
88,2 кГц/96 кГц : 4 канала
176,4 кГц/192 кГц : 2 каналаВ формате S/PDIF 2-канальный сигнал на входе и на выходе при всех частотах дискретизации.
