3. 연결하기

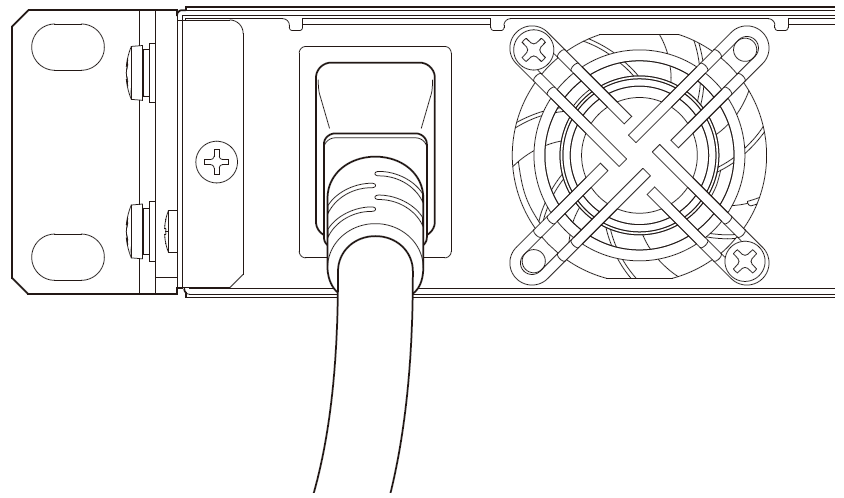

3.1. 전원 켜기/끄기

  1. 전원을 켜려면 먼저 전원 코드를 장치에 연결한 다음 AC 콘센트에 꽂습니다.

  2. 전원을 끄려면 AC 콘센트로부터 전원 케이블을 뽑아 주십시오.

DME5/DME3에는 전원 버튼이 없습니다. 전원을 켜거나 끄려면 전원 코드를 꼽거나 뽑아 주십시오.
power on off

caution 주의

  • 전원을 켤 때는 전원을 끈 후 5초 이상 기다려 주십시오. 그렇게 하지 않으면 오작동이 발생할 수 있습니다.

3.2. 케이블 후크 설치하기

USB 케이블이 우발적으로 분리되지 않도록 하려면 아래 단계에 따라 포함된 케이블 후크를 설치하십시오.

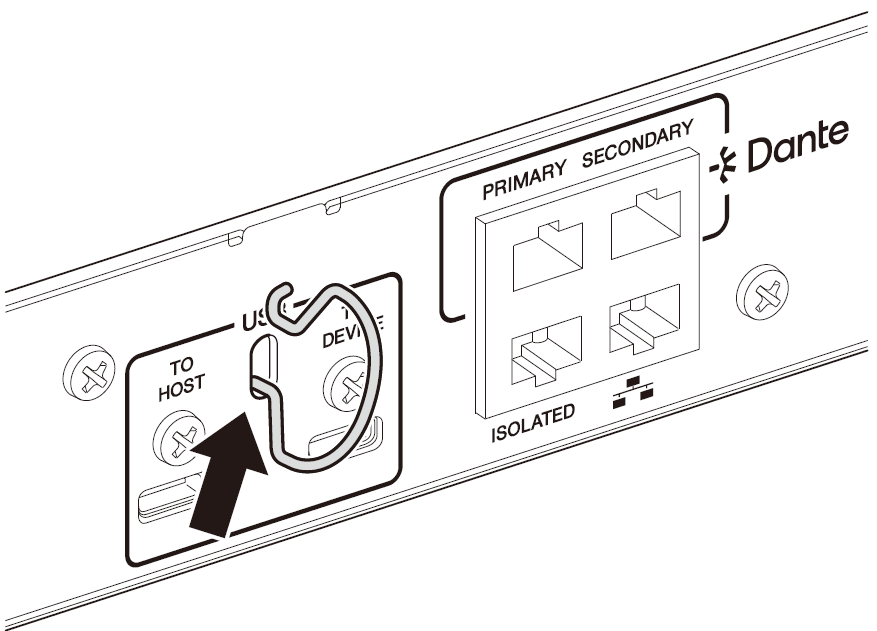

  1. 포함된 케이블 후크의 한쪽 끝을 뒷면 패널의 USB 커넥터 사이에 있는 보안 슬롯의 하단 끝에 걸어 주십시오.

fook1

  1. 후크의 다른 쪽 끝을 보안 슬롯의 위쪽 끝에 삽입합니다.

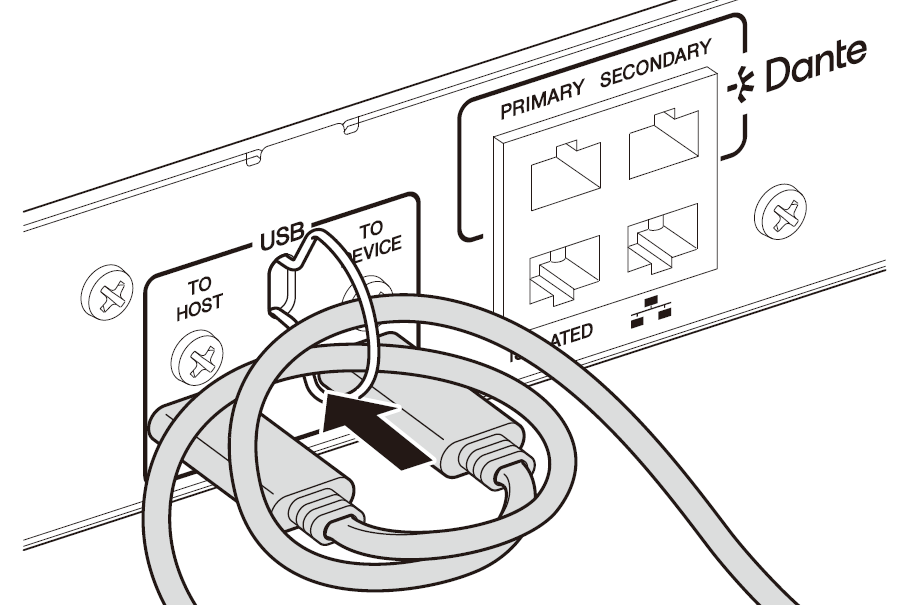

  1. 후크를 통해 USB 케이블을 삽입한 후 USB 커넥터 중의 하나에 연결합니다.

fook2

3.3. Euroblock 커넥터 설치하기

부속된 Euroblock 커넥터를 사용하여 [INPUT], [OUTPUT] 또는 [GPI] 커넥터에 연결합니다.

3.3.1. 케이블 선 준비 및 처리

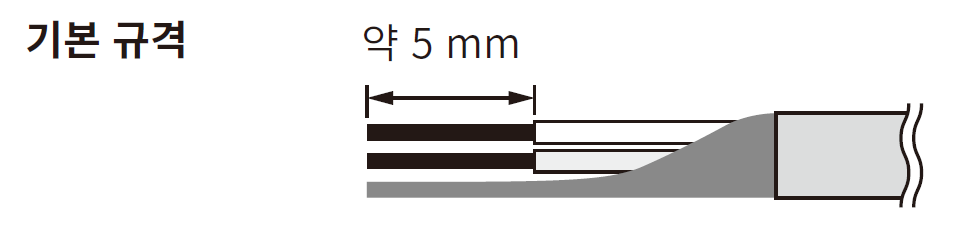

아래 그림과 같이 Euroblock 커넥터에 연결할 케이블을 벗겨내고 리드선을 연결합니다. Euroblock에 연결된 선의 무게나 진동으로 인한 금속 피로로 인해 리드선이 파손될 수 있습니다. 부속된 케이블 타이로 Euroblock 커넥터의 탭에 케이블을 고정하십시오.

5mm

caution 주의

  • 리드선을 사용하여 Euroblock을 연결하는 경우 리드선을 땜납으로 도금하지 마십시오.

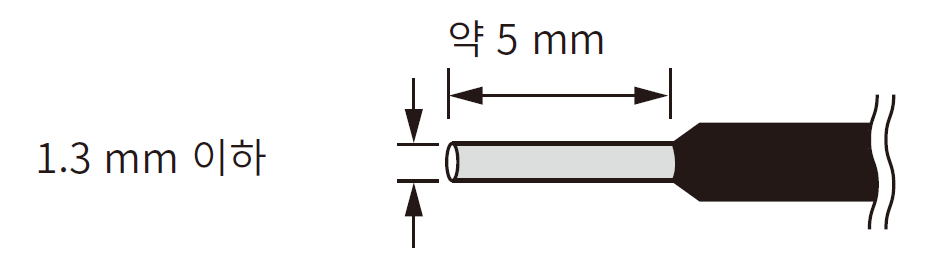

리드선을 자주 분리했다가 다시 연결하는 경우 절연 슬리브가 있는 핀 단자를 사용하는 것이 좋습니다. 아래 그림에 있는 핀 커넥터를 사용하십시오.

직경은 최대 1.3mm, 길이는 약 5mm인 모델을 사용하십시오(예: Phoenix Contact 모델 AI0, 5-6WH).

1.3mm

3.3.2. Euroblock 커넥터 부착하기

이 섹션에서는 [INPUT]/[OUTPUT] 커넥터용 3핀 Euroblock 커넥터를 예시로 들어 Euroblock 커넥터를 부착하는 방법을 설명합니다.

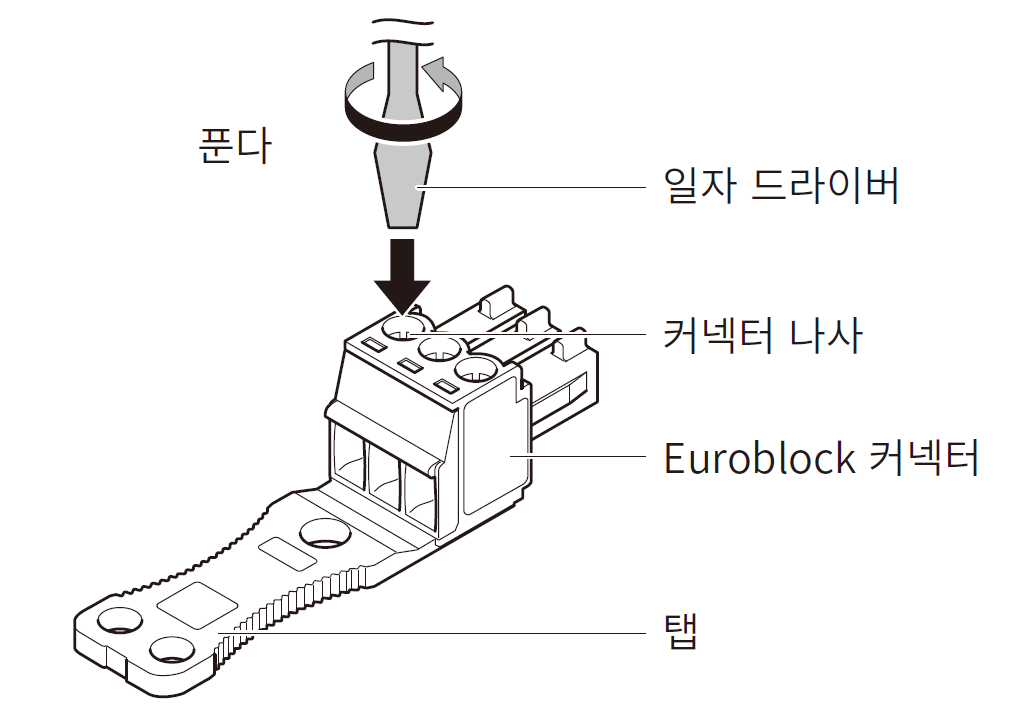

  1. 커넥터의 나사를 풉니다.

    euro step1

    note 주

    • [GPI] 커넥터용 Euroblock 플러그(16핀)에는 날 너비가 2mm 이하인 일자 드라이버를 사용하고, [INPUT]/[OUTPUT] 커넥터용 Euroblock 플러그(3핀)에는 날 너비가 3mm 이하인 일자 드라이버를 사용하십시오.

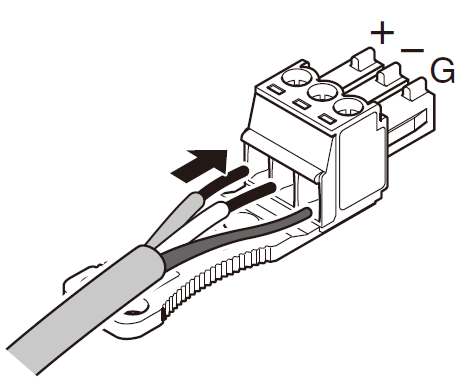

  2. 케이블을 삽입합니다.

euro step2

  1. 커넥터의 나사를 단단히 조입니다.
    케이블을 당겨서 우발적으로 뽑히지 않는 것을 확인합니다.

  2. 부속된 케이블 타이를 사용해서 케이블을 탭에 고정합니다.

    [INPUT]/[OUTPUT] 커넥터인 경우(3핀)

    euro step4 1

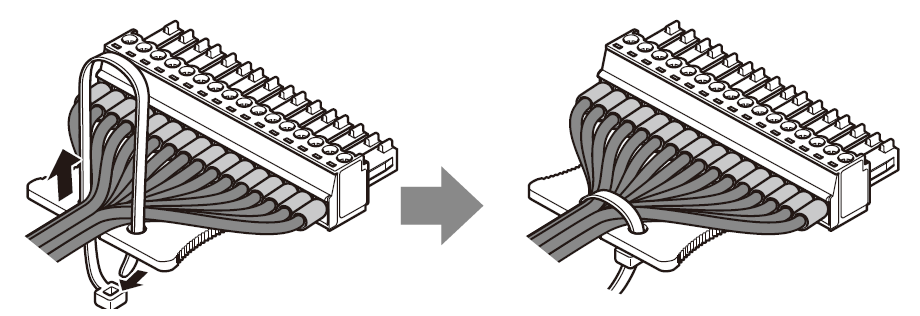

    [GPI] 커넥터인 경우(16핀)

    euro step4 2

    note 주

    • 케이블 타이의 불필요한 부분은 잘라내십시오.

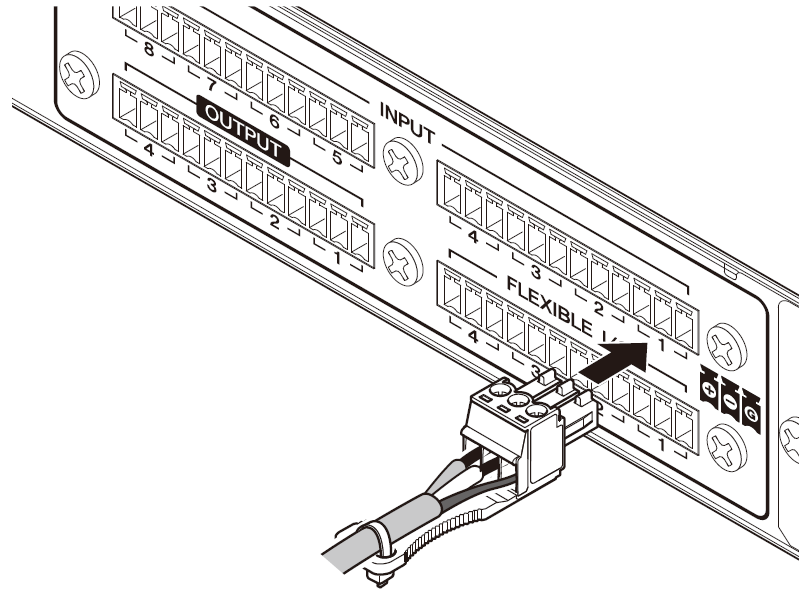

  3. Euroblock 커넥터를 장치의 [GPI] 커넥터 또는 [INPUT] 또는 [OUTPUT] 커넥터에 부착합니다.

euro step5 1

note 주

  • 불균형 케이블을 [INPUT] 커넥터에 연결하는 경우 Euroblock의 “−”와 “G”를 점퍼선으로 연결합니다.

euro step5 2

3.4. [GPI] 커넥터에 연결하기

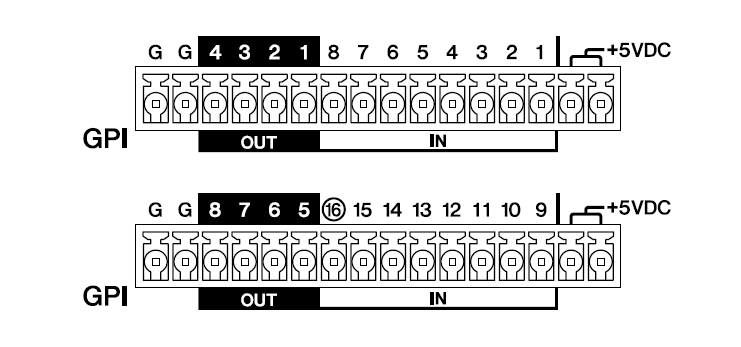

GPI(범용  목적  인터페이스) 장치를 후면 패널의 [GPI] 커넥터에 연결합니다. GPI는 컨트롤러와 같은 외부 장치와의 제어 신호 입력 및 출력에 사용됩니다.

gpi connection

DME5의 각 [GPI] 커넥터에는 입력 포트 16개와 출력 포트 8개가 있습니다.
DME3의 각 [GPI] 커넥터에는 입력 포트 8개와 출력 포트 4개가 있습니다.

  • 각 +5VDC 단자의 출력 전압은 5V입니다. 두 +5VDC 단자에서 끌어낼 수 있는 최대 전류는 총 100mA입니다.
    스위치/가변 저항과 LED/릴레이를 동시에 사용할 경우, 스위치/가변 저항은 한쪽 단자에, LED/릴레이는 다른 쪽 단자에 연결하십시오.

  • DME5의 [IN] 커넥터 1\~15와 DME3의 [IN] 커넥터 1~7은 0~5V 사이의 전압을 감지합니다.
    DME5의 [IN] 커넥터 16과 DME3의 [IN] 커넥터 8만 +24V 입력을 지원하며, 2.5~24V 사이의 전압을 High로, 2.5V 미만의 전압을 Low로 감지합니다.

  • [OUT] 커넥터는 오픈 컬렉터 출력으로, 개방 또는 접지 사이에서 전환됩니다. 최대 인가 전압은 +12V입니다. 최대 인가 전류는 포트당 75mA입니다.
    ProVisionaire Design을 사용하여 GPI 컨트롤러에 파라미터를 할당하고 기타 설정을 하십시오.

note 주

  • ProVisionaire  Design에서 입력/출력 채널을 지정하면 연결된 GPI 외부 장치의 사전 설정값을 불러오거나, 파라미터를 변경하거나, GPI 외부 장치로 신호를 보낼 수 있습니다. 설치 방법은 "ProVisionaire Design 사용자 가이드" 를 참조하십시오.
