6. 디스플레이
6.1. 화면 레이아웃

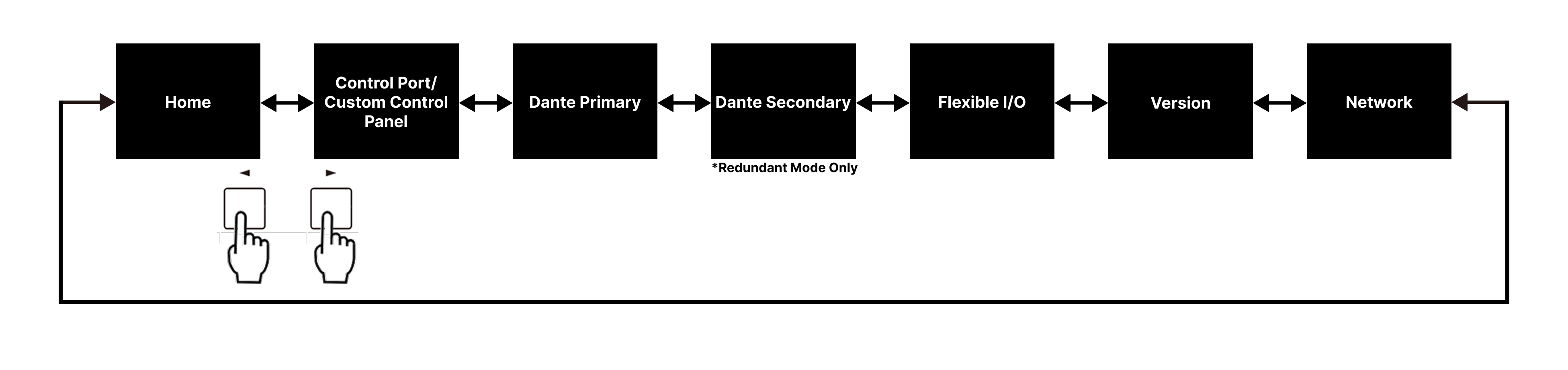

기기의 NEXT 버튼[
]을 눌러 오른쪽 화면으로 이동하고 PREV 버튼[
]을 눌러 왼쪽 화면으로 이동합니다.
메인 화면에는 상태만 표시됩니다. 설정을 변경하려면 ProVisionaire Design 또는 이와 유사한 애플리케이션을 사용하십시오.
ProVisionaire Design의 설정 방법은
ProVisionaire Design 사용자 가이드
를 참조하십시오.
6.2. 화면
6.2.1. Home(홈)

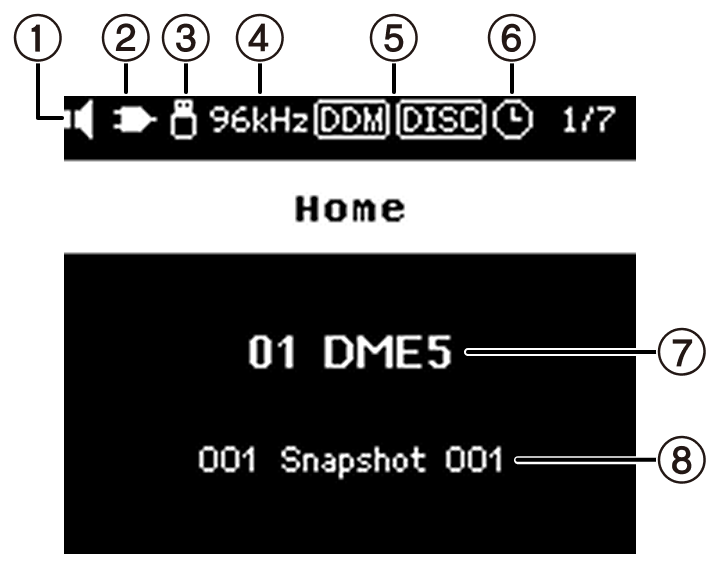

전원을 켜면 Home 화면이 표시됩니다.
①
장치 음소거 상태 표시등
음소거 켜짐/꺼짐 상태를 나타냅니다.
음소거 해제
음소거
②
제어 상태 표시기
제어 기능 켜짐/꺼짐 상태를 나타냅니다.
켜짐
꺼짐
③
USB 메모리 상태 표시기
USB 메모리가 USB TO DEVICE 커넥터에 삽입되면 아이콘을 표시하여 USB 메모리의 상태를 나타냅니다.
④
워드 클록 상태 표시기
워드 클록이 잠금 상태이면 샘플링 주파수(48kHz 또는 96kHz)가 표시됩니다.
워드 클록이 잠금 해제되었거나 ProVisionaire Design에서 구성 데이터가 전송되지 않은 경우
이 표시됩니다.
⑤
DDM (Dante Domain Manager) 상태 표시기
DDM 도메인에 가입됨
DDM 도메인에 가입되었지만 DDM 서버에 연결되지 않음
DDM 서버 로컬 컨트롤러 액세스 설정
읽기/쓰기: 변경 가능
읽기 전용: 변경 불가
⑥
스케줄러 상태 표시기
스케줄러가 설정되면 아이콘이 표시됩니다. 예약된 이벤트 시작 1분 전부터 아이콘이 깜빡이기 시작합니다.
⑦
장치 ID 및 장치 이름
장치 ID와 장치 이름을 표시합니다. ProVisionaire Design에서 장치 ID와 장치 이름을 변경할 수 있습니다.
⑧
스냅샷 이름
ProVisionaire Design에서 마지막으로 불러온 스냅샷의 이름을 표시합니다.
스냅샷은 ProVisionaire Design을 사용하여 저장하고 불러올 수 있습니다.
6.2.2. Control Port / Custom Control Panel(제어 포트/사용자 지정 제어판)
ProVisionaire Design 및 기타 외부 장치를 제어하는 데 사용되는 IP 주소와 서브넷 마스크를 표시합니다. IP 주소는 ProVisionaire Design을 사용하여 설정됩니다.
6.2.3. Dante
Dante IP 주소와 서브넷 마스크를 표시합니다. 이중화 모드에서는 Dante 기본 및 보조 IP 주소가 별도의 화면에 표시됩니다. Dante IP 주소는 Dante 컨트롤러를 사용하여 설정합니다.
6.2.5. Version(버전)
버전 정보를 표시합니다. 첫 번째 줄은 메인 펌웨어 버전입니다. 두 번째 줄부터 네 번째 줄까지는 Dante 모듈을 구성하는 펌웨어 버전을 나타냅니다. 두 번째 줄부터는 Dante 펌웨어, Dante 하드웨어 및 Yamaha 소프트웨어 버전이 표시됩니다. 버전 업그레이드는 ProVisionaire Design을 사용하여 수행됩니다.
6.2.6. Network(네트워크)
현재 설정된 네트워크 모드를 표시합니다. 모드 전환은 Dante Controller를 사용하여 수행됩니다. 네트워크 모드에 대한 자세한 내용은 "네트워크 모드" 를 참조하십시오.
6.2.7. 경고 화면
DME에 오류가 발생하면 디스플레이에 경고 메시지가 나타납니다. 이미 경고가 표시된 상태에서 더 높은 단계의 오류가 발생하면, 더 높은 단계의 오류에 대한 경고가 표시됩니다. 화면에 표시된 QR 코드를 스마트폰과 같은 스마트 기기로 스캔하여 경고의 상세 정보를 확인할 수 있습니다. 각 경고에 대한 자세한 내용은 "메시지 목록" 을 참조하십시오.
