네트워크

7.1. 통신 포트

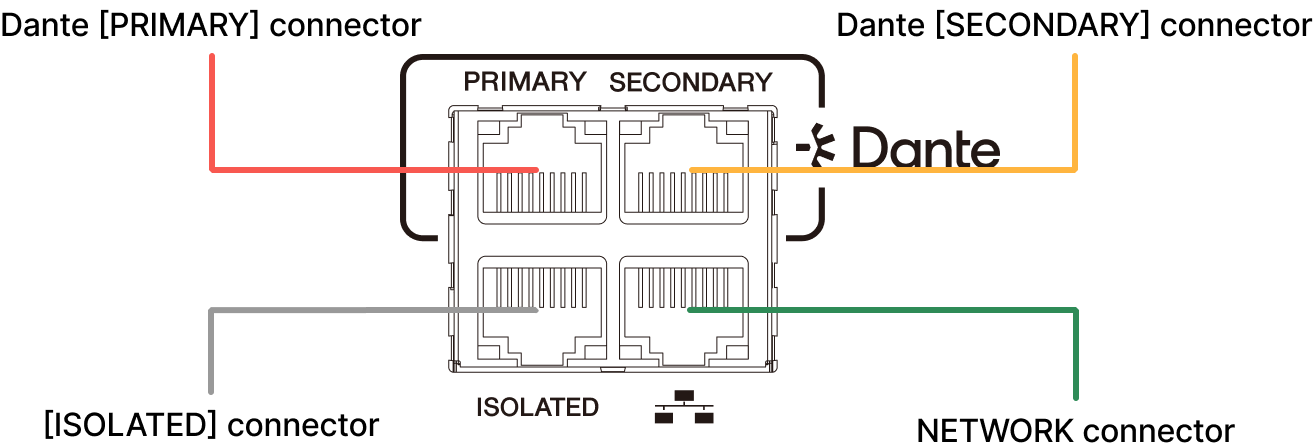

DME에는 4개의 통신 포트가 있습니다. 각 포트의 용도는 "후면 패널" 을 참조하십시오.

주

현재(기기 펌웨어 버전 3.0.0 기준) ISOLATED 커넥터는 연결되어 있어도 작동하지 않습니다.
이 문제는 향후 업데이트에서 해결될 예정입니다.

7.2. 네트워크 모드

DME를 Dante 네트워크에 연결하는 방법에는 이중화 연결과 데이지 체인 연결 두 가지가 있습니다. 제어 회선 설정(병합/분리)과 함께 네 가지 네트워크 모드 중에서 선택할 수 있습니다. Dante 컨트롤러를 사용하여 네트워크 모드 설정을 변경하십시오.

변경 작업을 할 때 네트워크 루프가 생성되지 않도록 주의하십시오.

Control(제어)
Dante 회선과 제어 회선을 분리할지 또는 중첩할지 선택합니다.

Separated(분리)
Dante 회선과 제어 회선이 분리됩니다.

Merged(병합)
Dante 회선이 제어 회선과 중첩됩니다.

Dante Secondary Port(Dante 보조 포트)

Redundant(이중화)

1. Redundant
- Control Separated 모드
network redundant separated

2. Redundant
- Control Merged 모드
network redundant merged

Daisy Chain(데이지 체인)

3. Daisy Chain
- Control Separated 모드
network daisy separated

4. Daisy Chain
- Control Merged 모드
network daisy merged

1. Redundant - Control Separated 모드(기본값)

network redundant separated

이 모드에서는 제어 회선, Dante 기본 회선 및 Dante 보조 회선이 모두 분리됩니다.
각 회선을 해당 포트에 연결하십시오.

연결 예시: Redundant - Control Separated 모드

2. Redundant - Control Merged 모드

network redundant merged

이 모드는 제어선을 Dante 기본선에 중첩합니다.
제어선을 Dante 기본선에 중첩하는 케이블을 NETWORK 커넥터 또는 Dante [PRIMARY] 커넥터에 연결하십시오.
Dante 보조선을 Dante [SECONDARY] 커넥터에 연결하십시오.

연결 예시: Redundant - Control Merged 모드

3. Daisy Chain - Control Separated 모드

network daisy separated

제어선과 Dante 선은 분리되어 있으며, Dante는 데이지 체인 연결 모드로 설정되어 있습니다.
Dante 선을 Dante [PRIMARY] 커넥터 또는 Dante [SECONDARY] 커넥터에 연결하십시오. 제어선을 NETWORK 커넥터에 연결하십시오.

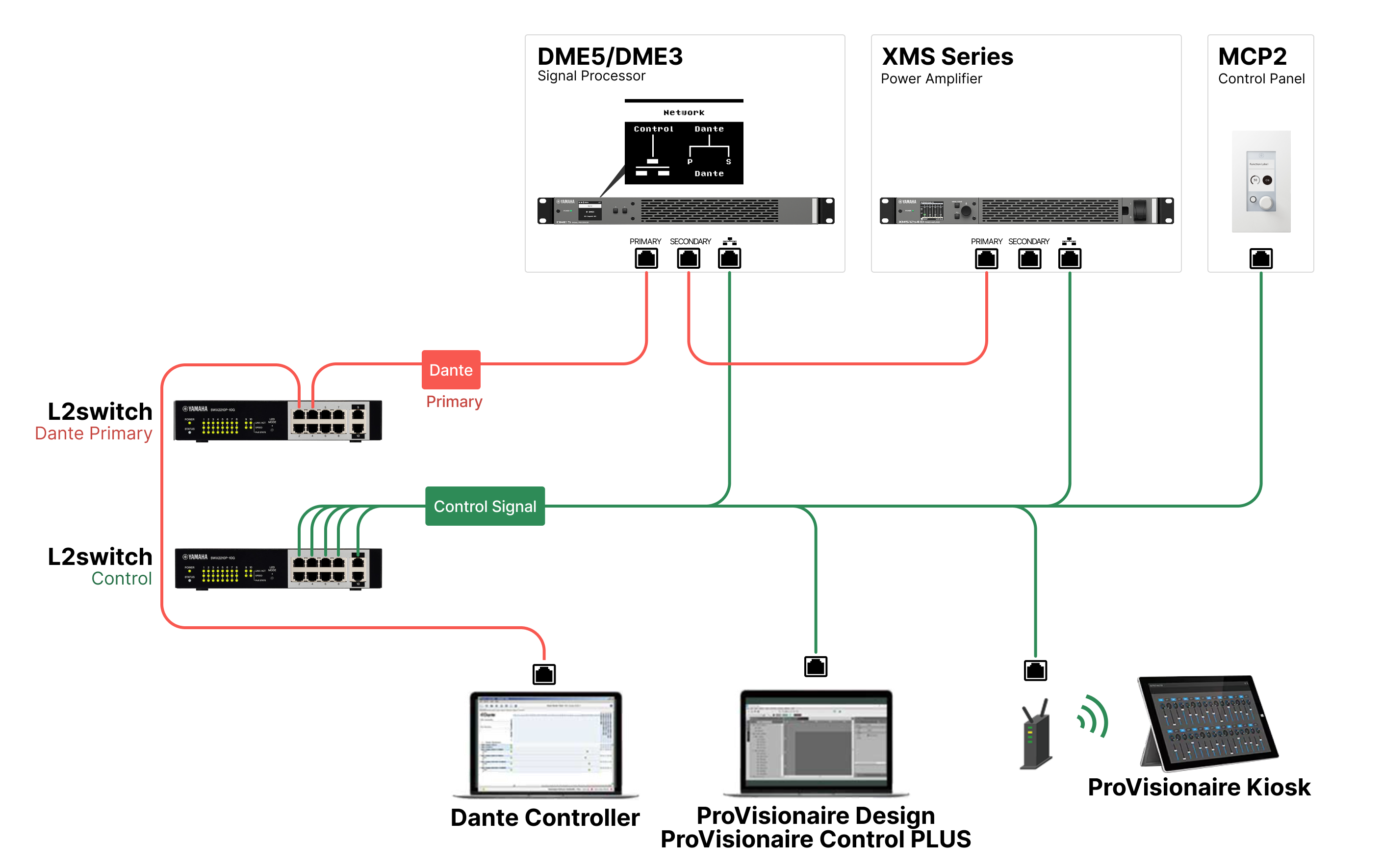

연결 예시: Daisy Chain - Control Separated 모드

4. Daisy Chain - Control Merged 모드

network daisy merged

이 모드에서는 제어 라인이 Dante 라인에 중첩되고, Dante는 데이지 체인 방식으로 연결됩니다.
제어선이 Dante 선 위에 중첩된 케이블을 NETWORK 커넥터, Dante [PRIMARY] 커넥터 또는 [SECONDARY] 커넥터 중 하나에 연결하십시오.

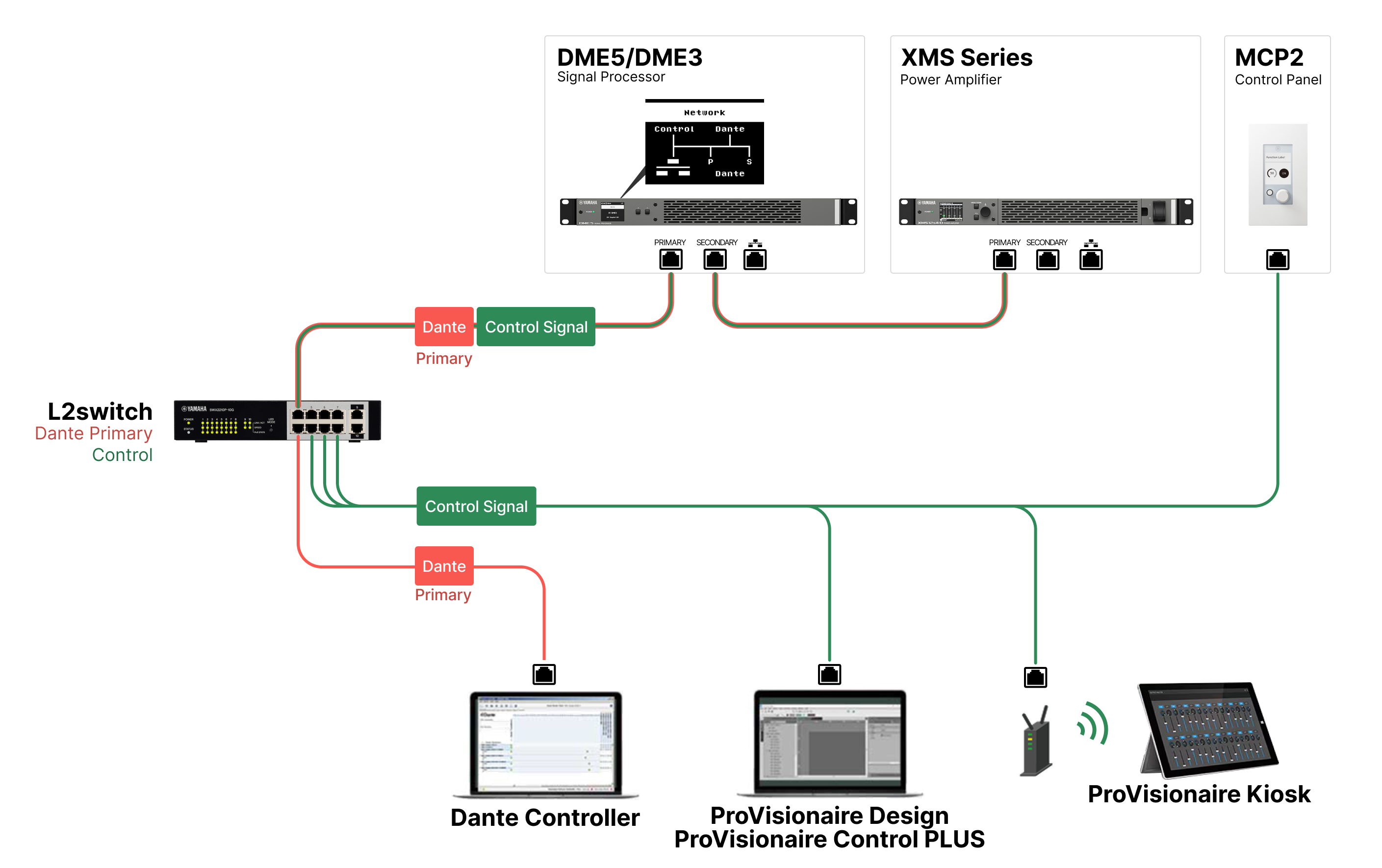

연결 예시: Daisy Chain - Control Merged 모드

7.3. Dante 정보

DME는 디지털 오디오 신호 전송 프로토콜로 Dante를 사용합니다. Dante는 Audinate에서 개발한 네트워크 오디오 프로토콜입니다. 기가비트 이더넷 호환 네트워크 환경에서 Dante는 동일 네트워크 내에서 서로 다른 샘플링 주파수/비트 전송률을 가진 여러 오디오 신호와 장치 제어 신호를 동시에 전송할 수 있다는 장점이 있습니다.

Dante에 대한 자세한 내용은 Audinate 웹사이트를 참조하십시오.
http://www.audinate.com/
기타 다양한 정보는 Yamaha Pro Audio 웹사이트에서 확인할 수 있습니다.
https://www.yamahaproaudio.com/

주

Dante 네트워크에서 네트워크 스위치의 EEE 기능(*)을 사용하지 마십시오.
EEE 기능은 클럭 동기화 성능을 저하시켜 오디오 끊김 현상을 일으킬 수 있습니다.
따라서 다음 사항에 유의하십시오.
- 관리형 스위치를 사용하는 경우 Dante 트래픽에 사용되는 모든 포트의 EEE 기능을 끄십시오. EEE 기능을 끌 수 없는 스위치는 사용하지 마십시오.
- 비관리형 스위치를 사용하는 경우 EEE 기능을 지원하는 스위치는 사용하지 마십시오. 이러한 스위치에서는 EEE 기능을 끌 수 없습니다.

  * EEE(Energy Efficient Ethernet) 기능: 네트워크 트래픽이 적을 때 이더넷 장치의 전력 소비를 줄이는 기술입니다. 그린 이더넷 또는 IEEE802.3az라고도 합니다.

■ 지연 시간과 홉 수의 관계
Dante 오디오 네트워크를 통해 송수신되는 신호에 대한 적절한 지연 시간 설정은 연결 방식과 규모에 따라 다릅니다. 이 섹션에서는 DME에 연결된 Dante 지원 장치의 연결 상태에 따라 지연 시간을 설정하는 방법을 설명합니다.

Dante 오디오 네트워크의 지연 시간 설정은 해당 네트워크의 홉 수에 따라 달라집니다.
홉 수는 Dante 장치의 가장 먼 연결 지점 사이에 있는 스위치의 수입니다. 스위칭 허브 외에도 DME 및 I/O 장치에도 스위치가 내장되어 있습니다. 홉 수를 통해 설정해야 할 지연 시간을 가늠할 수 있습니다. 다양한 홉 수에 대한 일반적인 지연 시간 설정은 아래와 같습니다.

홉 수	지연 시간(밀리초)
최대 3개	0.25
최대 5개	0.5
최대 10개	1.0
최대 20개	2.0
21개 이상 (또는 문제가 발생할 경우)	5.0

7.4. 연결 예시

7.4.1. 중복 연결

Dante의 이중화 연결은 데이지 체인 방식으로 구축된 네트워크보다 네트워크 장애에 더 강한 환경을 조성합니다. 이중화 연결은 주 회선(기본 회선)과 보조 회선(보조 회선)의 두 회선으로 구성된 연결 방식입니다. 일반적으로 통신은 주 회선을 통해 이루어지지만, 주 회선에 연결 끊김과 같은 문제가 발생하면 통신은 자동으로 보조 회선으로 전환됩니다.

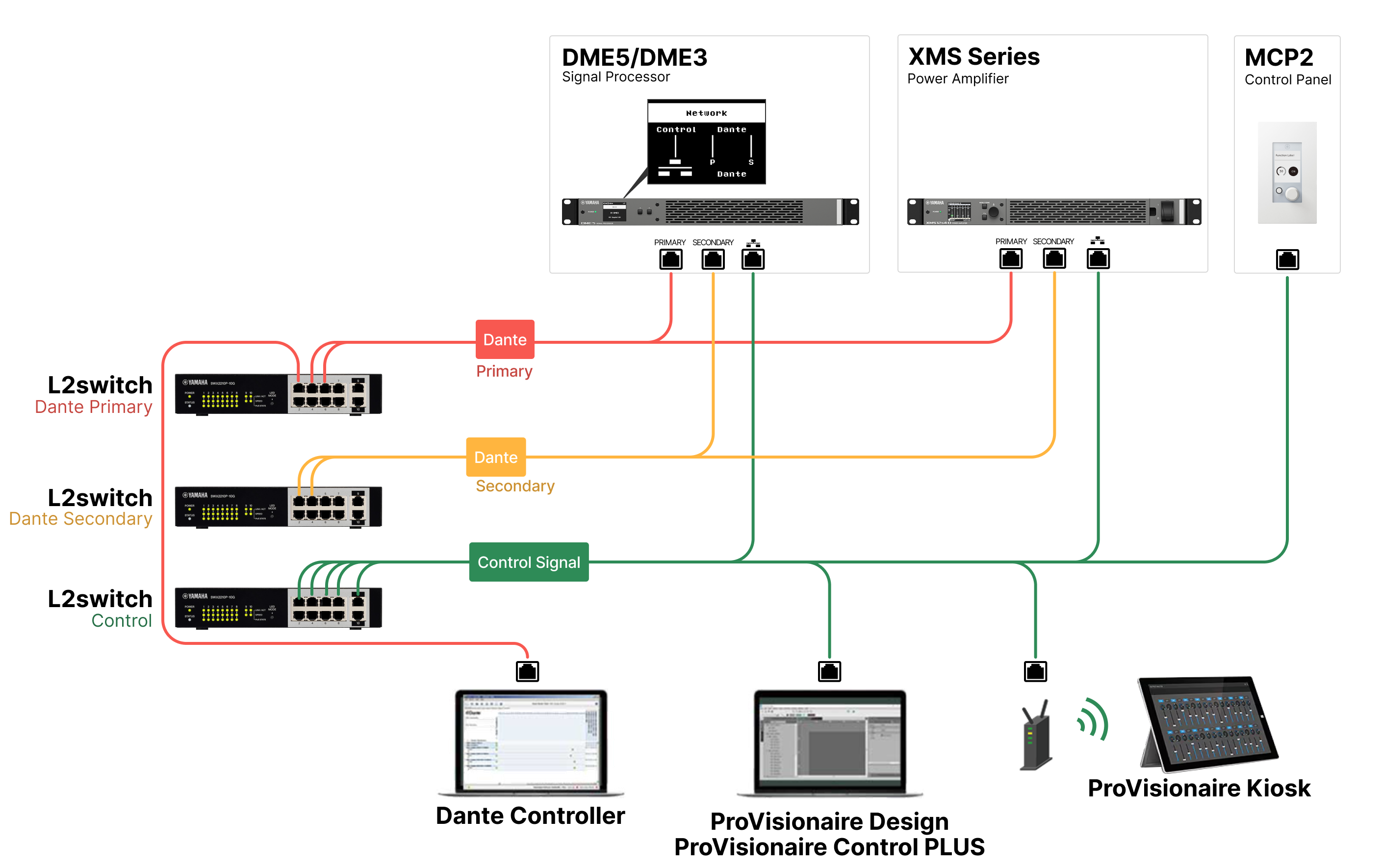

Control Separated

주

위 그림과 같은 시스템을 구축할 때는 DME 네트워크 모드를 "Redundant - Control Separated 모드"로 설정하십시오.

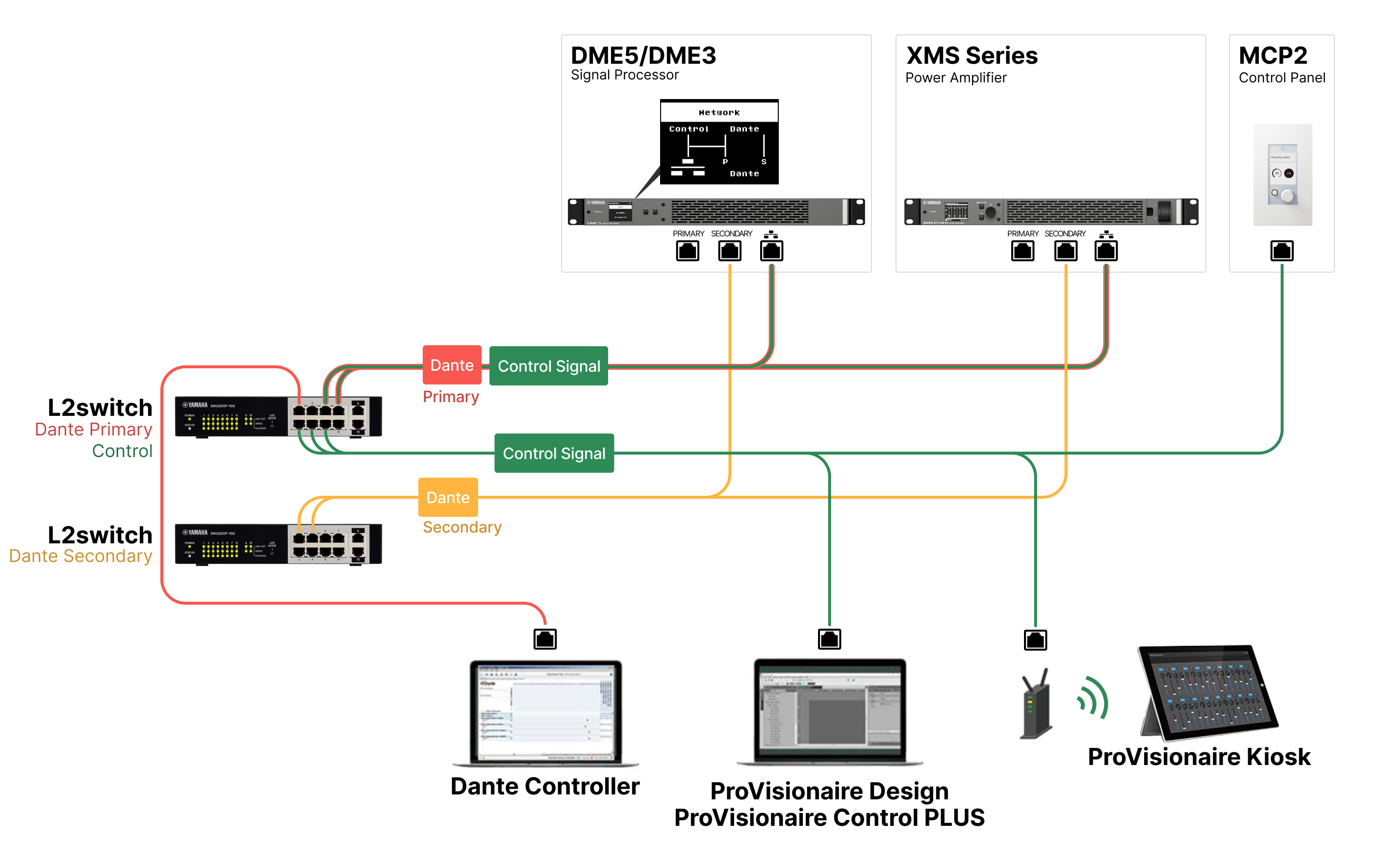

Control Merged

주

위 그림과 같은 시스템을 구축할 때는 DME 네트워크 모드를 "Redundant - Control Merged 모드"로 설정하십시오.
동일한 컴퓨터에서 Dante 오디오 네트워크와 ProVisionaire Design 네트워크를 실행하는 경우, 여러 개의 NIC를 사용하여 네트워크를 분리하는 것이 좋습니다.

7.4.2. 데이지 체인 연결

데이지 체인은 장치를 직렬로 연결하는 방법입니다. 네트워크 구축을 간소화하고 필요한 네트워크 스위치 수를 줄여줍니다.
하지만 연결된 장치가 많아질수록 체인 양 끝에 있는 장치 간의 전송 지연 시간이 증가합니다. Dante 네트워크에서 오디오 끊김 현상을 방지하려면 Dante 지연 시간 설정을 더 높게 설정해야 합니다. 또한 케이블이 분리되거나 손상되면 해당 지점에서 네트워크가 분할되어 하위 장치와의 통신이 끊어집니다.

Dante 지연 시간을 기본값(1.0 msec)으로 설정한 경우 가장 멀리 떨어진 두 Dante 장치 사이의 스위치 수가 10개를 초과하지 않도록 하십시오. 스위칭 허브 외에도 DME 및 I/O 장치에도 스위치가 내장되어 있습니다. 스위치 수가 10개를 초과하면 네트워크 내 통신 지연이 증가하고 오디오 끊김 현상이 발생할 수 있습니다. 이를 방지하려면 Dante 지연 시간을 더 큰 값으로 설정하거나 L2 스위치(기가비트 이더넷 호환)를 사용하여 네트워크를 분할하십시오.
