Connexion à un ampli externe

Connectez un ampli externe (préampli ou ampli de puissance), une enceinte active ou un équipement similaire aux prises de sortie [PRE/LINE OUT] pour restituer le signal de ce produit.

AVIS
  • Avant de connecter un ampli externe ou un équipement similaire, vérifiez que le dispositif en question est hors tension et que le cordon d'alimentation de ce produit n'est pas branché à une prise de courant.

Câbles nécessaires

Procurez-vous un câble XLR symétrique 3 broches ou un câble stéréo RCA/Cinch disponibles dans le commerce.

À propos des prises XLR

Quand vous utilisez un câble XLR, assurez-vous que la disposition (polarité) des broches sur la prise XLR de votre ampli externe est compatible avec ce produit.

Ce produit

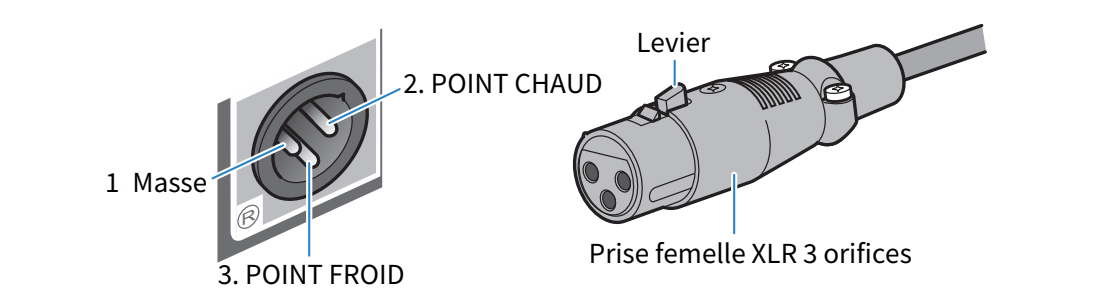

Prise de sortie [PRE/LINE OUT] (XLR) et fiche femelle XLR


Insérez la fiche XLR dans la prise jusqu'à ce qu'un déclic soit audible. Pour débrancher le câble de la prise, tirez sur sa fiche tout en appuyant sur le levier de la fiche.

Ampli externe

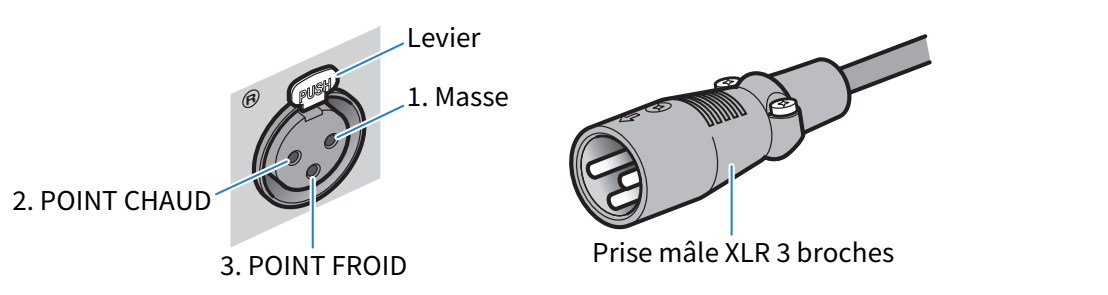

Prise d'entrée et fiche mâle XLR


Insérez la fiche XLR dans la prise jusqu'à ce qu'un déclic soit audible. Pour débrancher le câble de la prise, tirez sur sa fiche tout en appuyant sur le levier sur le dessus de la prise.

Méthode de connexion

Connectez les appareils comme illustré ci-dessous.

Câbles XLR

Câbles stéréo RCA/Cinch

Veillez à régler le sélecteur [PRE/LINE OUT] après avoir connecté les câbles.

Réglage du sélecteur [PRE/LINE OUT]

Le réglage de ce sélecteur se fait en fonction de la présence ou non d'un réglage de volume sur le dispositif connecté. Mettez ce produit hors tension (en veille) avant de changer la position de ce sélecteur.

Dans le cas de dispositifs disposant d'un réglage de volume (préamplis, enceintes actives, etc.)

Réglez ce sélecteur en position [LINE OUT]. Avec cette position, le réglage de volume se fait sur le dispositif connecté à ce produit.

Choisissez la position [PRE OUT] si le dispositif dispose d'un réglage de volume mais ne permet pas de régler le volume quand la prise en question est utilisée. (Exemple: la prise MAIN IN du Yamaha A-S3200)

Dans le cas de dispositifs ne disposant pas d'un réglage de volume

Réglez ce sélecteur en position [PRE OUT]. Avec cette position, le réglage de volume se fait sur ce produit.

NOTE
  • Ne branchez pas simultanément un câble XLR et un câble stéréo RCA/Cinch à un même ampli. Cela pourrait générer du bruit.
  • Vous pouvez uniquement sélectionner les prises casques Arceaux ou les prises de sortie [PRE/LINE OUT] comme destination de sortie. Il n'est donc pas possible de transmettre le signal audio à la fois à des casques Arceaux et à un ampli externe.
  • L'effet de champ sonore défini avec SOUND FIELD MODE () et la fonction PURE DIRECT () n'affectent pas le signal transmis aux prises de sortie [PRE/LINE OUT].
  • Certains des paramètres n'ont aucun effet sur le signal transmis aux prises de sortie [PRE/LINE OUT]. Pour des détails, voyez la description de chaque paramètre de menu ().
