Aansluiten op een externe versterker

Sluit een externe versterker (een voorversterker of eindversterker), een actieve luidspreker of soortgelijke apparatuur aan op de [PRE/LINE OUT]-uitgangsconnector om geluid met dit product te produceren.

LET OP
  • Zorg er bij het aansluiten van een externe versterker of soortgelijke apparatuur voor dat de stroom van het apparaat is uitgeschakeld en dat het netsnoer van dit product niet is aangesloten op het stopcontact.

Benodigde kabels

Voor een aansluiting heeft u een in de handel verkrijgbare drie-pins gebalanceerde XLR-kabel of een stereo RCA-kabel nodig.

Info over XLR-pluggen

Zorg er bij gebruik van een XLR-connector voor dat de pintoewijzing (polariteit) op de XLR-connector van uw externe versterker compatibel is met dit product.

Dit product

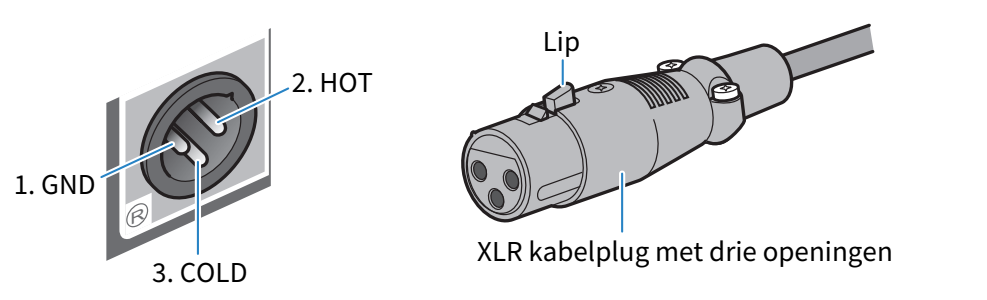

[PRE/LINE OUT] (XLR) uitgangsconnector en XLR-connector


Steek de XLR-connector in de aansluiting tot u een klik hoort. Verwijder de kabel uit de aansluiting door de plug eruit te trekken terwijl u de connectorlip indrukt.

Externe versterker

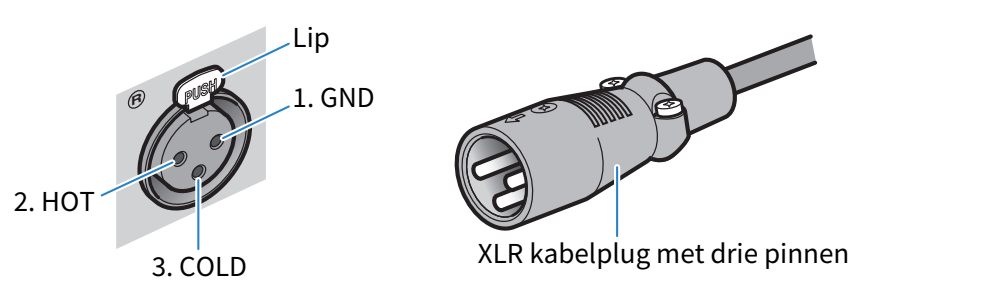

XLR-ingangsconnector en XLR-connector


Steek de XLR-connector in de aansluiting tot u een klik hoort. Verwijder de kabel uit de aansluiting door de plug eruit te trekken terwijl u de lip aan de bovenkant van de aansluiting indrukt.

Aansluiten

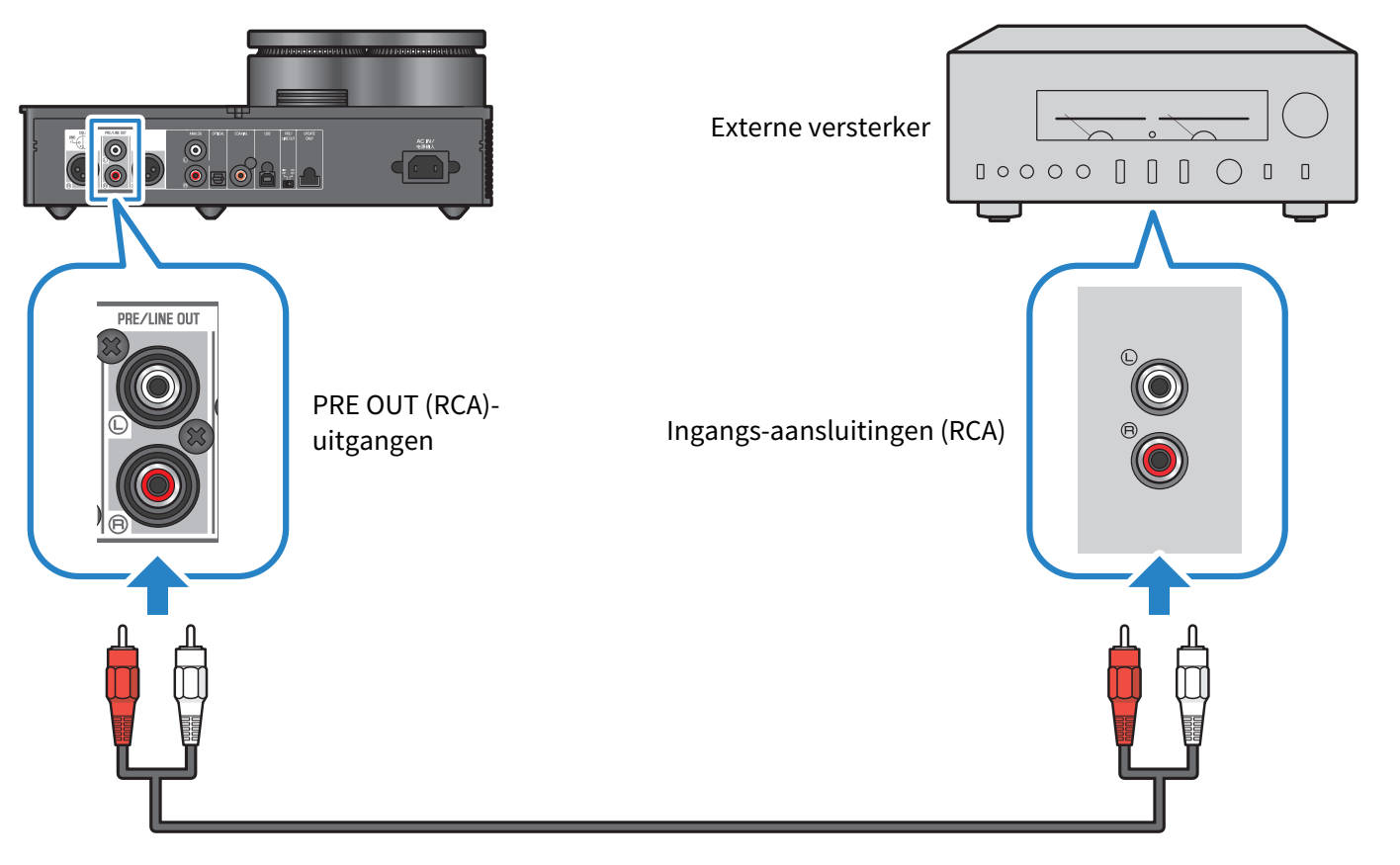

Aansluiten zoals weergegeven in de volgende illustratie.

XLR-kabels

Stereo RCA-kabels

Zorg ervoor dat u de [PRE/LINE OUT]-schakelaar instelt na het aansluiten van de kabels.

De [PRE/LINE OUT]-schakelaar instellen

Stel de schakelaar in op basis van het feit of het aangesloten apparaat een geluidsvolumeregeling heeft. Schakel dit product uit (stand-by) voordat u deze schakelaar omschakelt.

Voor apparaten die een functie voor geluidsvolumeregeling hebben (voorversterkers, actieve luidsprekers, enz.)

Zet de schakelaar op [LINE OUT]. Met deze instelling wordt het geluidsvolume aangepast op het apparaat dat is verbonden met dit product.

Gebruik de [PRE OUT]-instelling als het apparaat wel een functie voor het aanpassen van het geluidsvolume heeft, maar het geluidsvolume niet kan worden aangepast wanneer u de betreffende aansluiting of connector gebruikt. (Voorbeeld: de MAIN IN-aansluiting op de Yamaha A-S3200)

Voor apparaten die geen geluidsvolume regeling hebben

Zet de schakelaar op [PRE OUT]. Met deze instelling wordt het geluidsvolume aangepast op dit product.

OPMERKING
  • Sluit niet tegelijkertijd een XLR-kabel en een stereo RCA-kabel aan op één versterker. Dit kan ruis veroorzaken.
  • U kunt alleen de hoofdtelefoonaansluitingen of de [PRE/LINE OUT] uitgangen selecteren als de uitgangsbestemming. U kunt geen audiosignalen naar de hoofdtelefoon en naar een externe versterker tegelijkertijd verzenden.
  • Het sound field-effect van SOUND FIELD MODE () of PURE DIRECT () wordt niet toegepast op het signaal dat wordt verzonden door de [PRE/LINE OUT] uitgangen.
  • Sommige instellingen hebben geen invloed op het signaal dat wordt uitgevoerd door de [PRE/LINE OUT] uitgangen. Zie de uitleg van elke menuparameter voor details ().
