Conexão de uma TV usando um cabo HDMI (disponível no comércio)

  • Antes conectar um dispositivo, certifique-se de ler as seguintes precauções.

Se uma TV for conectada através de um cabo HDMI, a barra de som pode ser controlada pela função de Controle de HDMI com o controle remoto da TV.

Conexão de um conector de entrada HDMI compatível com Audio Return Channel (ARC)

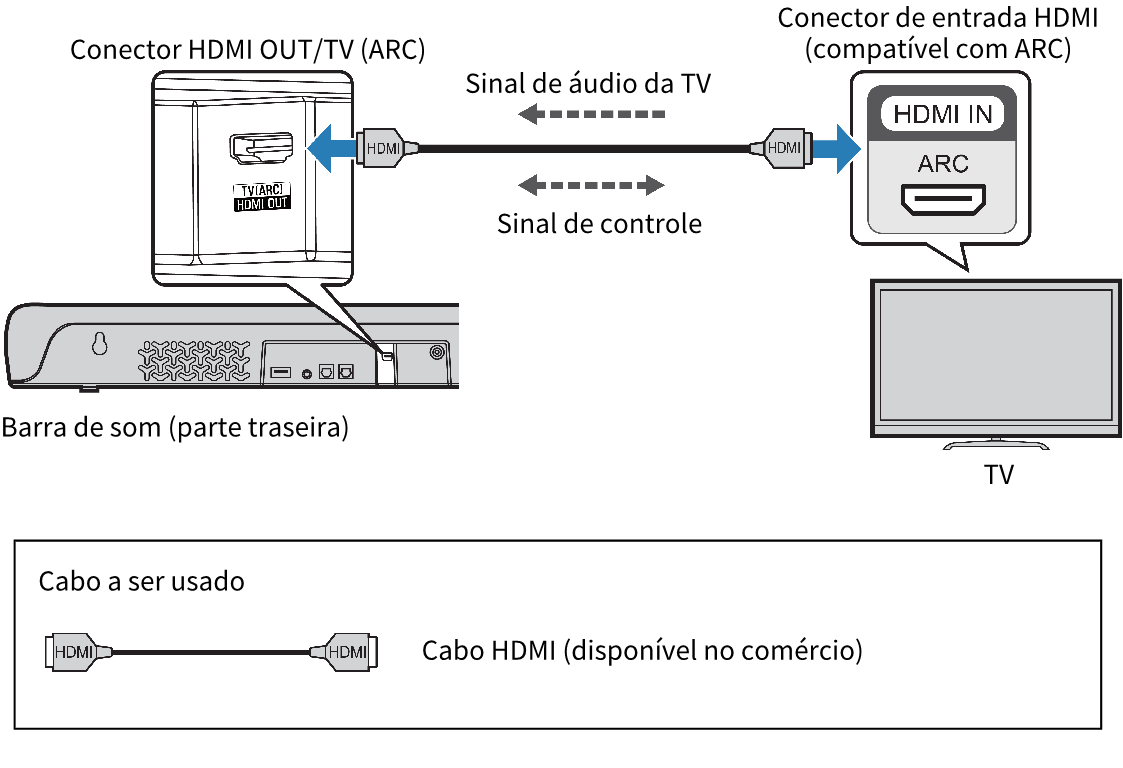

Conecte uma TV usando um cabo HDMI compatível com ARC (disponível no comércio).

O cabo HDMI transmite o sinal de áudio da TV e o sinal de controle para controlar a barra de som com o controle remoto da TV.

  1. Conecte uma TV à barra de som.
  • Conecte um cabo HDMI ao conector de entrada HDMI compatível com Audio Return Channel (rotulado como “ARC”) na TV.

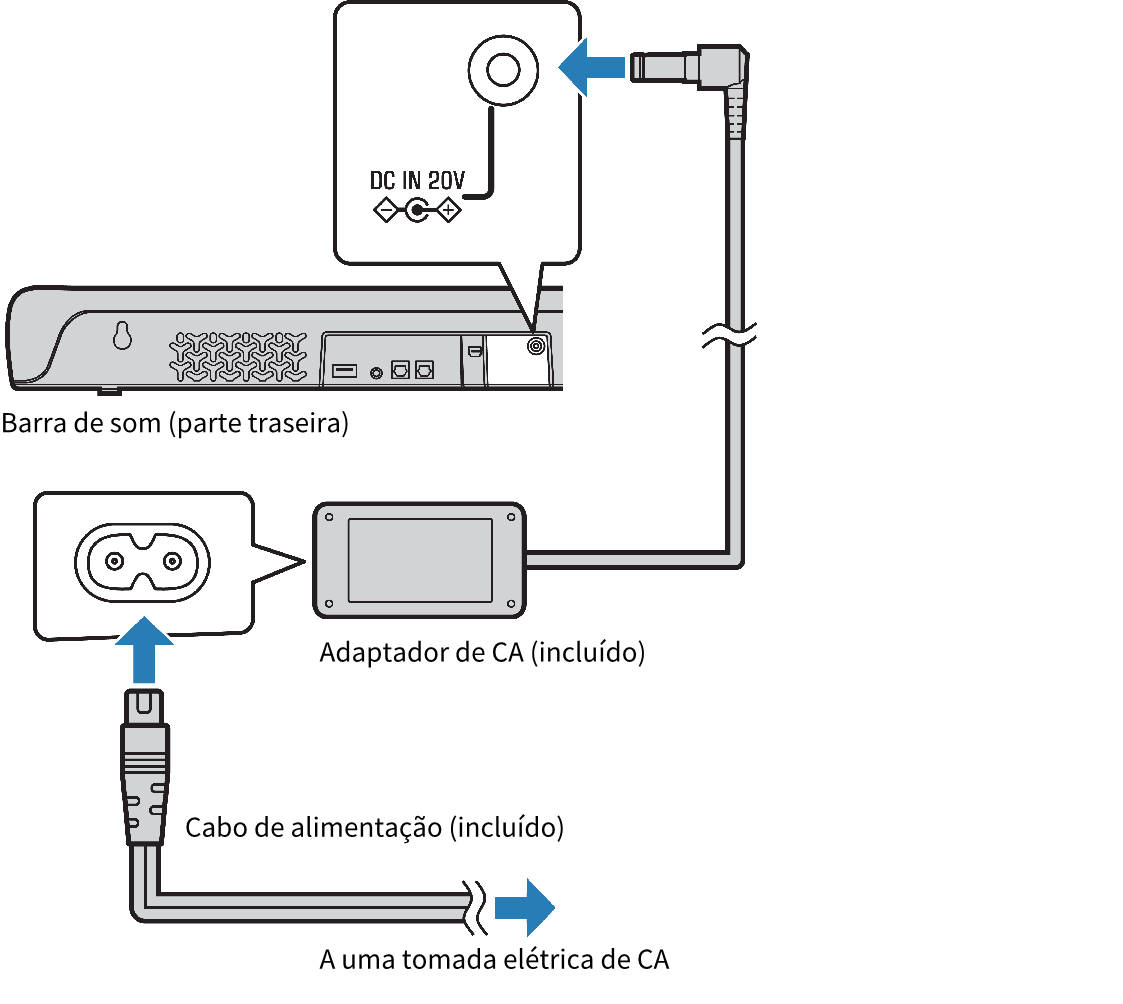

  1. Conecte a barra de som e o subwoofer à fonte de energia.

Ao conectar um conector de entrada HDMI que não seja compatível com ARC

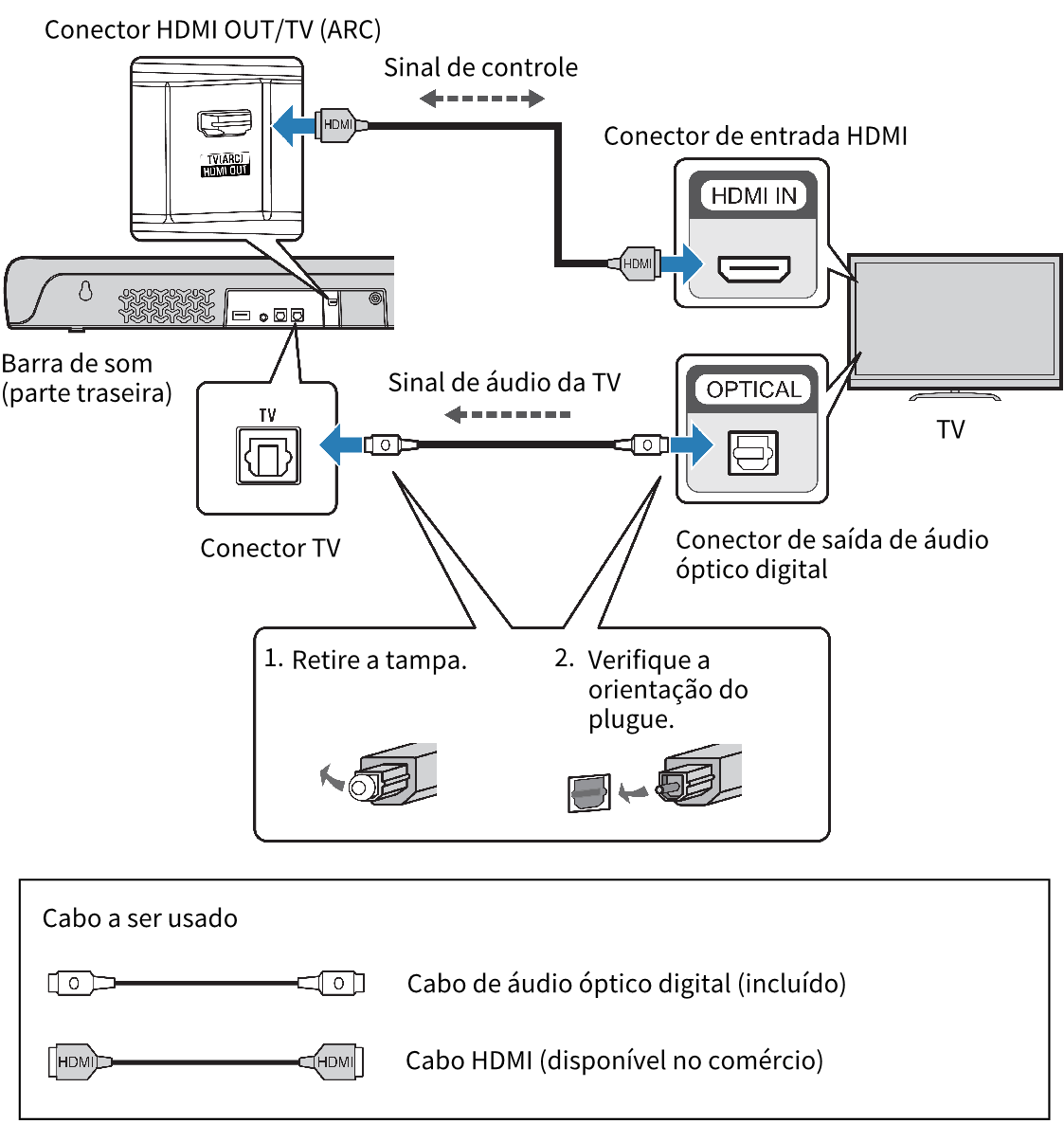

Conecte a TV com um cabo HDMI (disponível no comércio) e o cabo de áudio óptico digital incluído.

O cabo de áudio óptico digital transmite o sinal de áudio da TV para a barra de som. O cabo HDMI transmite o sinal de controle para controlar a barra de som com o controle remoto da TV (função de Controle HDMI). Se você não quiser usar a função de Controle de HDMI, você não precisa conectar um cabo HDMI.

  1. Conecte uma TV à barra de som.

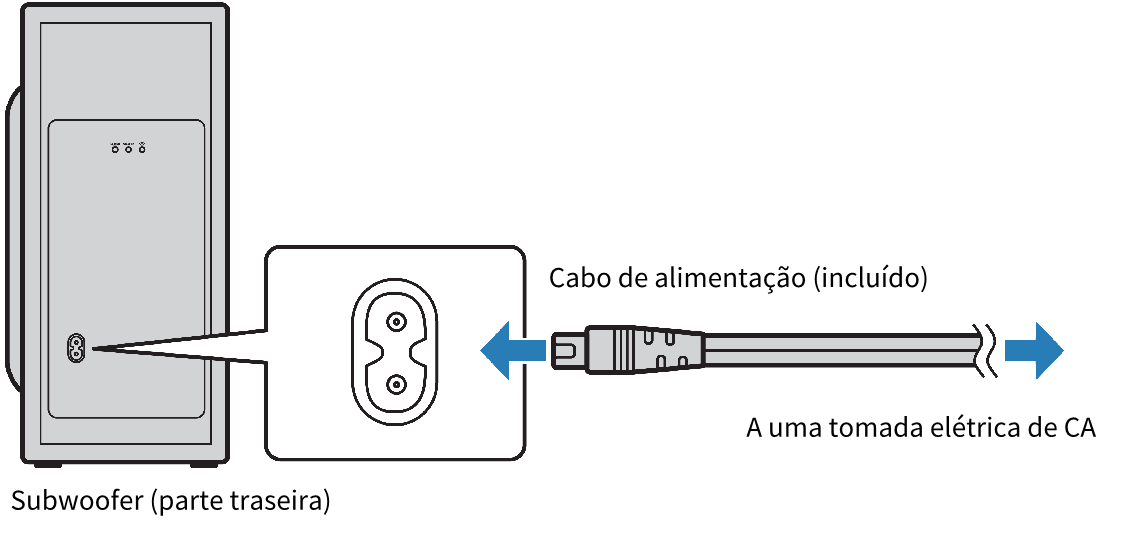

  1. Conecte a barra de som e o subwoofer à fonte de energia.
OBSERVAÇÃO
  • Quando conectado a um conector de entrada HDMI compatível com ARC, ative a função de Controle de HDMI da barra de som. Definição padrão: Ativado
  • Use um cabo HDMI de 19 pinos com o logotipo HDMI impresso nele.
  • Use um cabo que seja o mais curto possível para prevenir qualquer degradação da qualidade dos sinais.
  • Conecte um dispositivo AV (como um conversor digital) à TV.
