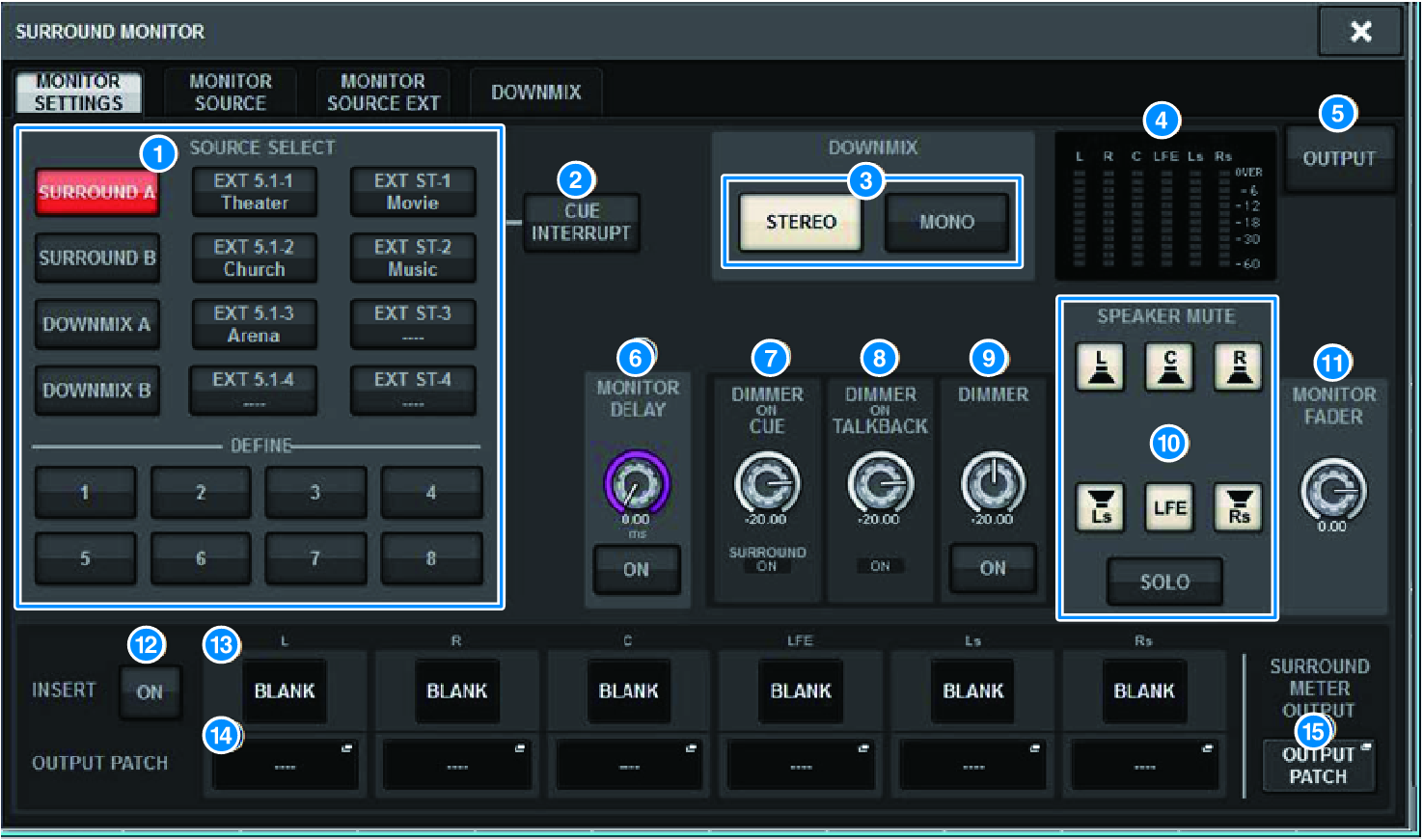

Fenêtre contextuelle SURROUND MONITOR SETTINGS

Cet écran comporte les éléments suivants :

a

Touches SOURCE SELECT MONITOR (Contrôle de la sélection de la source)

Sélectionnez la source qui sera envoyée au bus MONITOR.

b

Touche CUE INTERRUPT (Interruption de cue)

Appuyez sur cette touche pour interrompre le signal de la source d'écoute surround à l'aide du signal de cue surround. Si cette touche et le cue surround sont activés, le signal de cue surround sera envoyé vers la sortie de la source d'écoute Surround.

c

Touches DOWNMIX (sous-mixage)

Pour sous-mixer le système d'écoute surround, sélectionnez stéréo ou mono.

d

Champ de l'indicateur de niveau

Affiche le niveau de sortie de chaque canal de la source d'écoute Surround.

e

Touche MONITOR OUTPUT (Sortie de contrôle)

Active ou désactive la sortie de la source d'écoute Surround.

f

Bouton MONITOR DELAY (Retard de contrôle)

Indique le temps de retard actuellement spécifié. La valeur en millièmes de secondes s'affiche au-dessus du bouton, tandis que la valeur du temps de retard, exprimée dans les unités et le type d'échelle actuellement sélectionnés, apparaît sous le bouton. Cependant, si vous avez sélectionné ms en tant qu'échelle, la valeur du temps de retard n'apparaîtra pas au-dessus du bouton.

g

Bouton DIMMER ON CUE

Règle le degré d'atténuation du signal de la source d'écoute Surround lorsque le cue surround est activé.

  • Voyants DIMMER ON CUE (Variateur de cue activé)
  • Lorsque le cue surround est activé, CUE A et/ou CUE B s'allument.

h

Bouton DIMMER ON TALKBACK LEVEL (Niveau de variateur d'intercom)

Règle le degré d'atténuation du signal de contrôle lorsque la fonction d'intercom est activée.

  • *Voyant DIMMER ON TALKBACK (Variateur d'intercom activé)
  • Indique l'état d'activation/désactivation de la fonction de variateur de l'intercom.

i

Bouton DIMMER LEVEL (Niveau du variateur)

Règle le degré d'atténuation des signaux de la source d'écoute Surround lorsque le variateur est activé.

j

Touches SPEAKER MUTE (Assourdissement des haut-parleurs)

Ces touches assourdissent individuellement les haut-parleurs de contrôle surround. La touche SOLO active la fonction de solo pour les haut-parleurs de contrôle. Elle assourdit les enceintes autres que celle pour laquelle elle est activée.

k

Bouton MONITOR FADER LEVEL (Niveau du fader de contrôle)

Permet de régler le niveau du curseur de la source d'écoute Surround.

l

Touche INSERT ON (Activation de l'insertion)

Active ou désactive l'insertion de plug-in.

m

Touche INSERT (Insertion)

Appuyez sur cette touche pour afficher une fenêtre dans laquelle insérer des plug-ins dans le signal de la source d'écoute Surround. Un seul plug-in peut être inséré dans chaque bus.

n

Touches contextuelles OUTPUT PATCH (Assignation de sortie)

Indiquent le logement ou le port qui représente la destination de sortie de la source d'écoute Surround de chaque canal. Appuyez sur ces touches pour accéder à la fenêtre contextuelle OUTPUT PATCH [SURROUND MONITOR].

o

Touche contextuelle SURROUND METER OUTPUT PATCH (Assignation de sortie de l'indicateur de niveau de surround)

Appuyez sur cette touche pour accéder à la fenêtre contextuelle OUTPUT PATCH [SURROUND MONITOR].
