Utilizzo della schermata METER

È possibile richiamare la schermata METER (FULL SCREEN) per visualizzare i livelli di ingresso/uscita per tutti i canali sullo schermo o per passare tra i punti di misurazione (le posizioni in cui viene rilevato il livello) sugli indicatori di livello.

Schede

Utilizzare queste schede per spostarsi tra le schermate INPUT METER, OUTPUT METER e DCA METER.

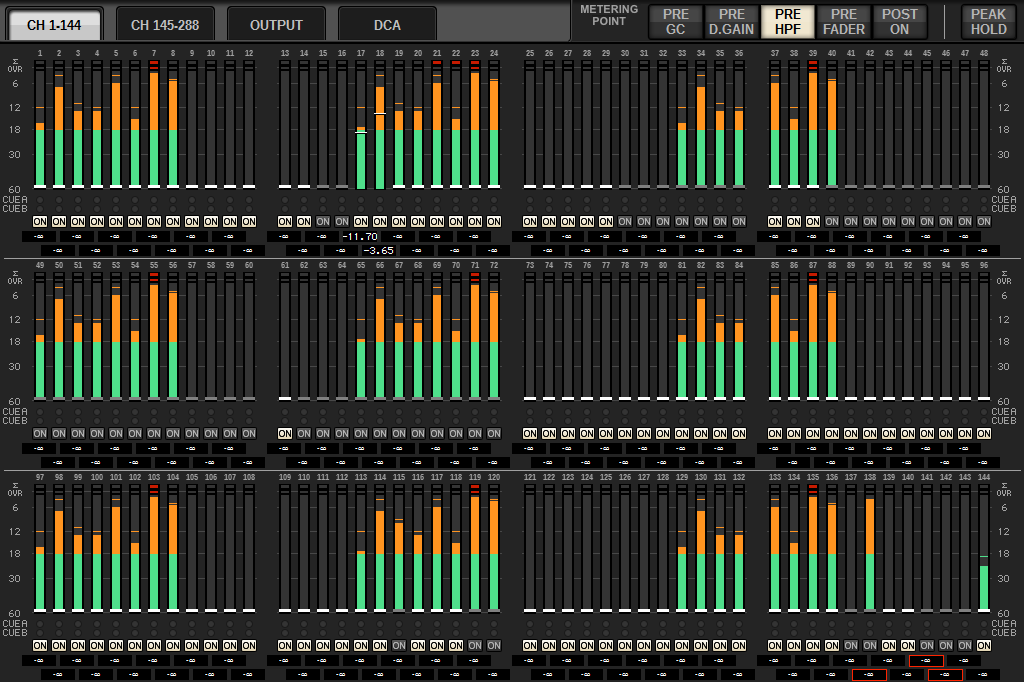

Schermata METER FULL SCREEN (INPUT)

In questa schermata vengono visualizzati gli indicatori dei canali di ingresso, i fader e i pulsanti ON.

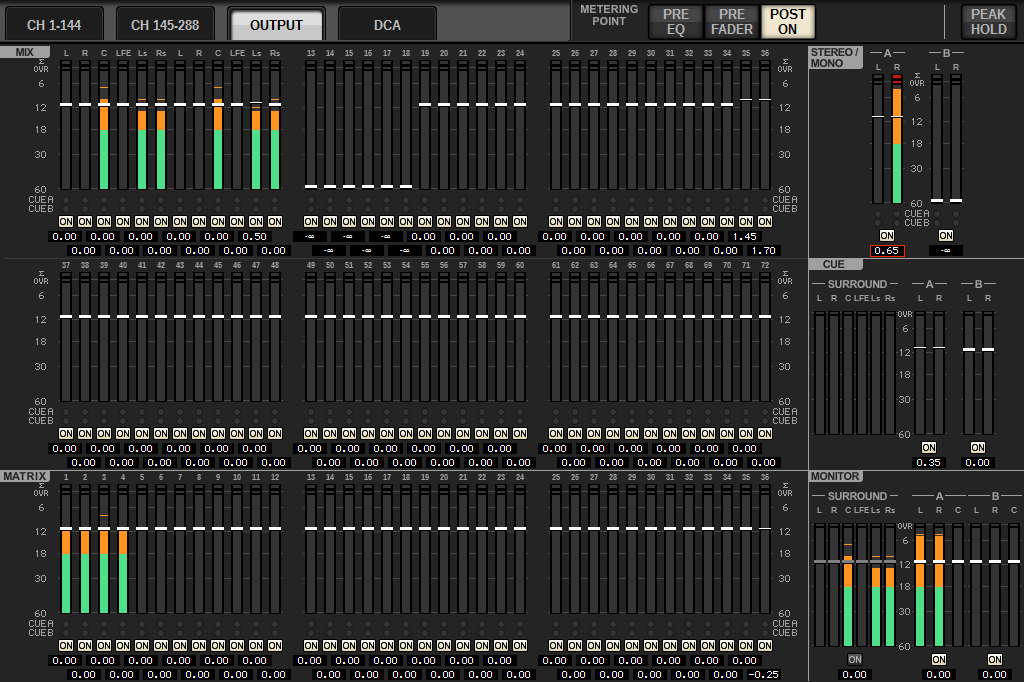

Schermata METER FULL SCREEN (OUTPUT)

In questa schermata vengono visualizzati gli indicatori per tutti i canali di uscita, STEREO A/B, CUE A/B e MONITOR A/B.

NOTA
  • Quando si utilizza la modalità Surround, SURROUND A/B viene visualizzato al posto di MIX1-12, SURROUND CUE viene visualizzato a sinistra di CUE e SURROUND MONITOR viene visualizzato a sinistra di MONITOR.

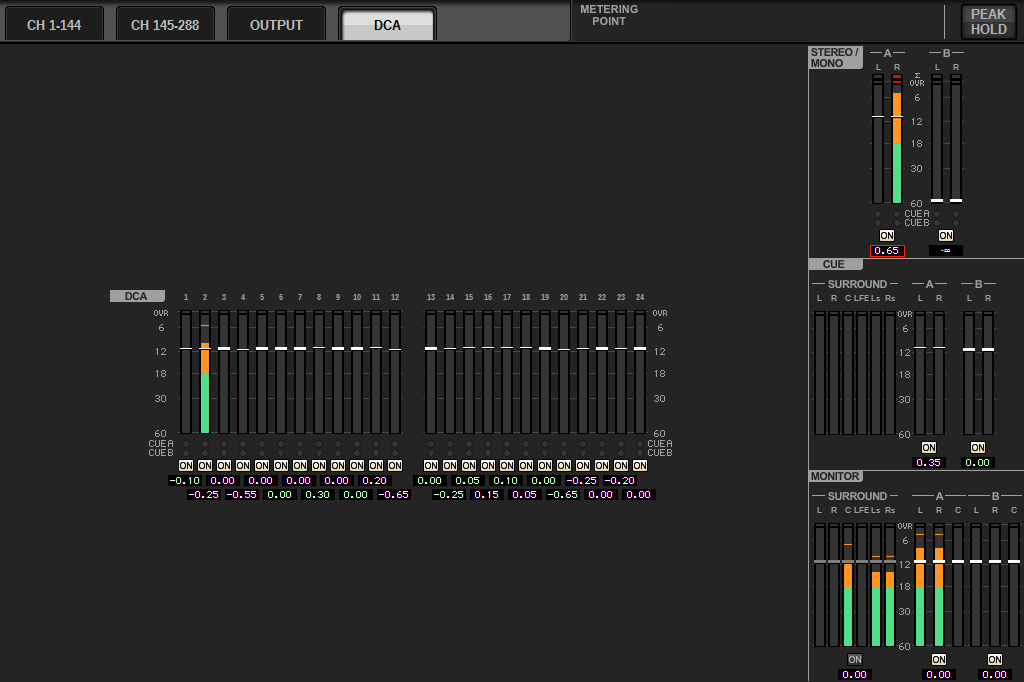

Schermata METER FULL SCREEN (DCA)

In questa schermata vengono visualizzati gli indicatori per DCA, STEREO A/B, CUE A/B e MONITOR A/B.

NOTA
  • Quando si utilizza la modalità Surround, SURROUND CUE viene visualizzato a sinistra di CUE e SURROUND MONITOR viene visualizzato a sinistra di MONITOR.

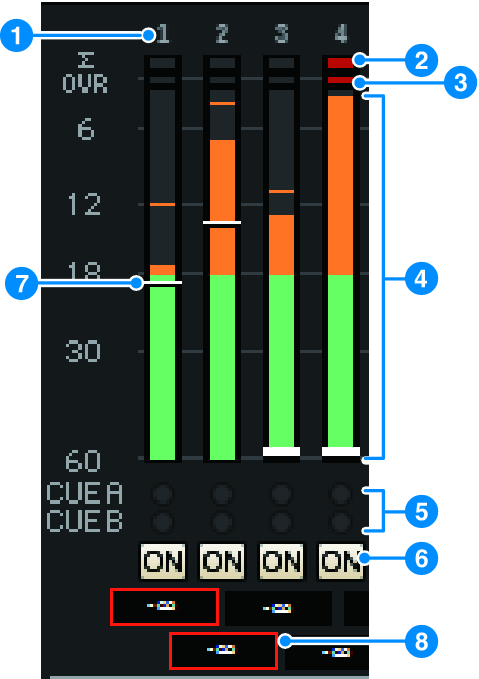

Display del livello del fader/dell'indicatore

In questa schermata vengono visualizzati gli indicatori e i fader per ciascun canale.

a

Numero canale

Indica il numero del canale.

b

Indicatore di saturazione ∑

Questo indicatore si illumina in caso di saturazione del segnale in un punto del canale.

c

Indicatore OVER

Si illumina per indicare la saturazione del segnale in corrispondenza del punto di misurazione nel canale.

d

Meter

Indica il livello di ingresso o uscita del canale. Fare clic con il mouse per cambiare banco di fader.

e

Indicatori CUE A/B

Consentono di visualizzare lo stato CUE.

f

Indicatori ON

Indicano lo stato di attivazione/disattivazione del canale. Fare clic sugli indicatori con il mouse per attivarli/disattivarli.

g

Fader

Indica il livello del canale come posizione del fader. Quando il tasto [ON] del canale è disattivato, il fader diventa grigio. Trascinare con il mouse per regolare il livello. Utilizzare CTRL+clic del mouse per tornare al valore predefinito oppure CTRL+MAIUSC+clic del mouse per impostare il valore nominale.

h

Livello del fader/nome del canale

Indica il livello del canale come valore (in dB). Fare clic con il mouse per spostarsi tra la visualizzazione del livello del fader e la visualizzazione del nome del canale.

Lo stato ISOLATE è indicato da una casella rossa.

NOTA
  • Toccare il (o fare clic sul) banco di fader a 12 canali per richiamare il livello di fader corrispondente sul pannello.

Campo METERING POINT

Selezionare uno dei seguenti punti di misurazione utilizzati per il rilevamento del livello. I punti di misurazione per gli indicatori di livello possono essere impostati separatamente per i canali di ingresso e di uscita.

■ Per INPUT METER

• PRE GC

• PRE D.GAIN

• PRE HPF

• PRE FADER

• POST ON

PRE CG è abilitato quando il dispositivo associato nell'ingresso dispone di una GC. Se il canale non dispone di una GC, l'indicatore mostrerà il valore PRE D.GAIN nel punto di misurazione PRE GC.

■ Per OUTPUT METER

• PRE EQ

• PRE FADER

• POST ON

Pulsante PEAK HOLD

Quando questo pulsante è attivato, il livello di picco per ciascun indicatore viene mantenuto. Quando il pulsante è disattivato, i livelli di picco vengono cancellati. L'attivazione/la disattivazione del pulsante PEAK HOLD influisce sia sul canale di ingresso sia su quello di uscita. Disattivare il pulsante per cancellare l'indicatore del livello di picco precedentemente mantenuto.

NOTA
  • È possibile assegnare la funzione di attivazione/disattivazione del pulsante PEAK HOLD al tasto USER DEFINED.
