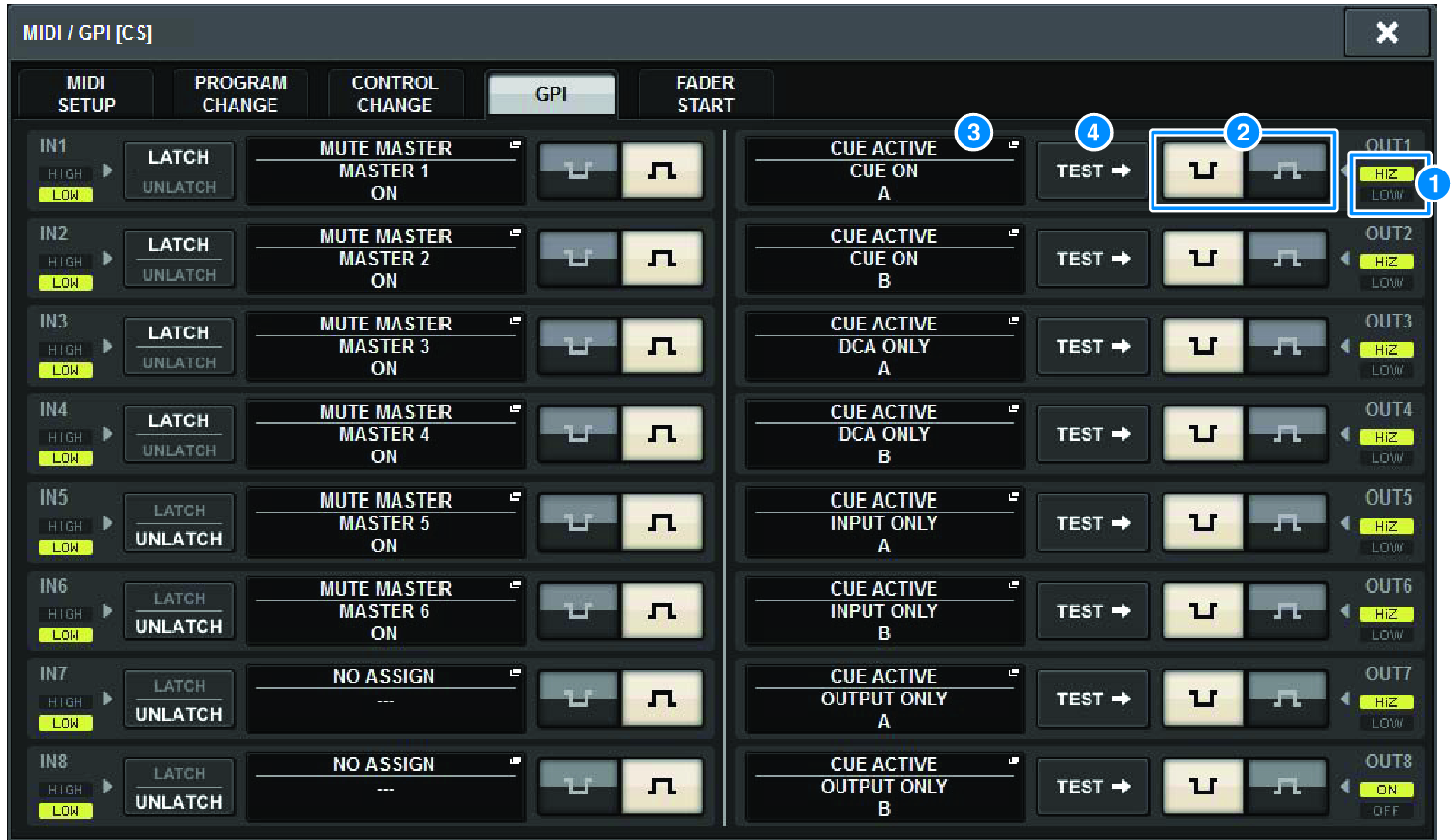

Страница GPI

Индикатор состояния GPI OUT

Указывает состояние напряжения, подаваемого из каждого порта GPI OUT.

Кнопка выбора POLARITY MODE (Режим полярности)

Служит для выбора полярности порта GPI OUT.

...............(Низкий уровень активности) Заземлен, когда порт GPI OUT активен.

...............(Высокий уровень активности) Открыт, когда порт GPI OUT активен.

Кнопка всплывающего окна GPI SETUP (Настройка шины)

Нажмите эту кнопку для доступа к всплывающему окно GPI SETUP. На кнопке отображается имя выбранной в настоящий момент функции или параметра.

Кнопка TEST

Если эта кнопка включена, соответствующий порт GPI OUT будет активным, и из него будет выводиться сигнал управления.
