Sobre a tela SELECTED CHANNEL VIEW

Canal selecionado

Essa área mostra o número, o nome, o ícone e a cor do canal que está selecionado no momento para operação. Pressione < para alternar para o canal anterior e > para o próximo canal. Pressione ∨ para exibir uma lista de canais. Você pode alternar para qualquer canal.

Botão Input Select

Pressione para abrir a tela Input Select, na qual é possível alternar entre as entradas A e B e alterar os patches.

Indicador de pré-amp

Exibe o status de ativado/desativado do Phantom Power do pré-amplificador (+48V) e da fase de entrada. Quando pressionado, é exibida uma tela pop-up que permite ativar/desativar o Phantom Power e alternar entre a polaridade normal (cinza) ou invertida (laranja).

A.Gain

Exibe o ganho analógico do pré-amp. Se a função Gain Compensation (compensação de ganho) for ativada, aparecerá um indicador azul mostrando a posição do ganho analógico quando a função foi ativada. O nível logo após o pré-amp analógico é exibido à direita. Quando a tela é pressionada para selecionar, o valor pode ser alterado deslizando vertical ou horizontalmente ou usando o botão giratório [TOUCH AND TURN]. A tela Gain é exibida pressionando-a novamente.

D.Gain

Exibe o valor de configuração do ganho digital. O status de ativado/desativado da saída direta é exibido na área superior. Quando a tela é pressionada para selecionar, o valor pode ser alterado deslizando vertical ou horizontalmente ou usando o botão giratório [TOUCH AND TURN]. A tela Gain é exibida pressionando-a novamente.

Alterna entre o visor expandido e o visor recolhido do DYN1.

Alterna entre o visor expandido e o visor recolhido do EQ. Se você mantiver pressionado EQ ou DYN2 e deslizar para o lado, a ordem de EQ e DYN2 será alternada.

Alterna entre o visor expandido e o visor recolhido do DYN2.

Pressione esse botão para exibir a tela de efeitos e inserts.

Delay

Mostra o tempo de atraso. Quando a tela é pressionada para selecionar, o valor pode ser alterado deslizando vertical ou horizontalmente ou usando o botão giratório [TOUCH AND TURN]. A tela Delay é exibida pressionando-a novamente.

Pan/Balance

Exibe o local do sinal. Quando a tela é pressionada para selecionar, o valor pode ser alterado deslizando vertical ou horizontalmente ou usando o botão giratório [TOUCH AND TURN]. A tela To Stereo é exibida pressionando-a novamente.

ST A/B

Exibe ativado/desativado para sinais enviados aos barramentos STEREO A e B. Pressione para exibir a janela pop-up usada para ativar/desativar.

Fader

Exibe o nível do fader. Quando a tela é pressionada para selecionar, o valor pode ser alterado deslizando vertical ou horizontalmente ou usando o botão giratório [TOUCH AND TURN]. A tela Fader é exibida pressionando-a novamente.

ON/CUE

O canal e a saída de sinal ativados/desativados e o barramento de cue selecionado são exibidos. Pressione para exibir a janela pop-up usada para ativar/desativar.

Abre a “Tela CH LIBRARY”.

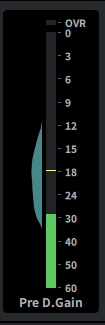

LEVEL, medidor

O nível do sinal definido no ponto de medição do canal é exibido.

Quando A.Gain estiver presente e o ponto de medição for Pre GC ou Pre D.Gain, a distribuição do nível de entrada será exibida ao lado do medidor como um histograma. A largura é exibida com mais espessura à medida que os níveis observados em uma área aumentam.

Quando pressionado, uma tela pop-up é exibida para alternar o ponto de medição, ativar/desativar Peak Hold e redefinir o histograma.

Botão pop-up de configuração de par

Quando pressionado, é exibida a tela usada para CHANNEL PAIRING.

Botão Insert

Pressione esse botão para exibir a tela de efeitos e inserts.

Botão Automixer

Abre a “Tela AUTOMIXER”.

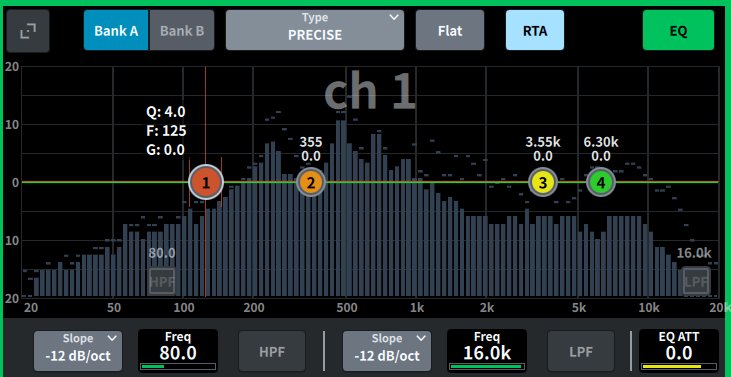

EQ

Exibe o gráfico de EQ, banco, tipo, HPF, LPF, EQ ATT, etc. Ao pressionar esse campo, são exibidos o nome e o valor do parâmetro, e eles podem ser ajustados usando o encoder de tela. Pressionar o botão de expansão exibe a tela EQ.

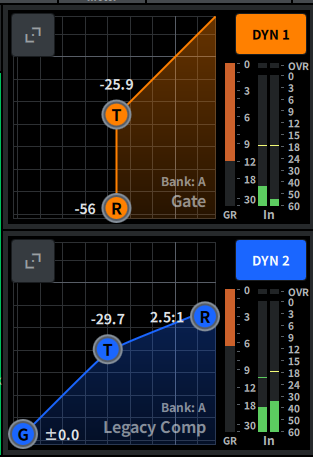

DYN1

Exibe o tipo de dinâmica selecionado, o valor do threshold, o gráfico de resposta de frequência de entrada/saída, o medidor GR (redução de ganho) e os indicadores de nível de entrada/saída para Dynamics 1. O pressionamento desse campo exibe o nome do parâmetro e o valor na parte superior da área de nome do canal, e eles podem ser ajustados usando o encoder de tela. Pressionar o botão de expansão exibe a tela DYN1.

DYN2

Exibe o tipo de dinâmica selecionado, o valor de limite, o gráfico de resposta de frequência de entrada/saída, o medidor GR (redução de ganho) e os indicadores de nível de entrada/saída para Dynamics 2. O pressionamento desse campo exibe o nome do parâmetro e o valor na parte superior da área de nome do canal, e eles podem ser ajustados usando o encoder de tela. Pressionar o botão de expansão exibe a tela DYN2.

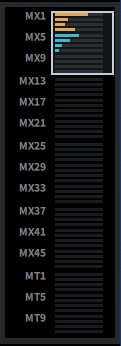

MIX/MATRIX Sends

Exibe o nível do sinal enviado do canal selecionado como o canal de entrada para o barramento MIX e MATRIX. É possível ajustar os parâmetros de envio pressionando o encoder de tela. Se você pressionar novamente, alternará para a tela Send.

Safe

Os status Recall Safe, Solo Safe e Mute Safe são exibidos. Pressione para exibir a janela pop-up usada para ativar/desativar.

DCA/Mute

Exibe o grupo DCA e MUTE ao qual o canal selecionado está atribuído. A tela DCA/Mute Assign é exibida pressionando-se esse botão.
