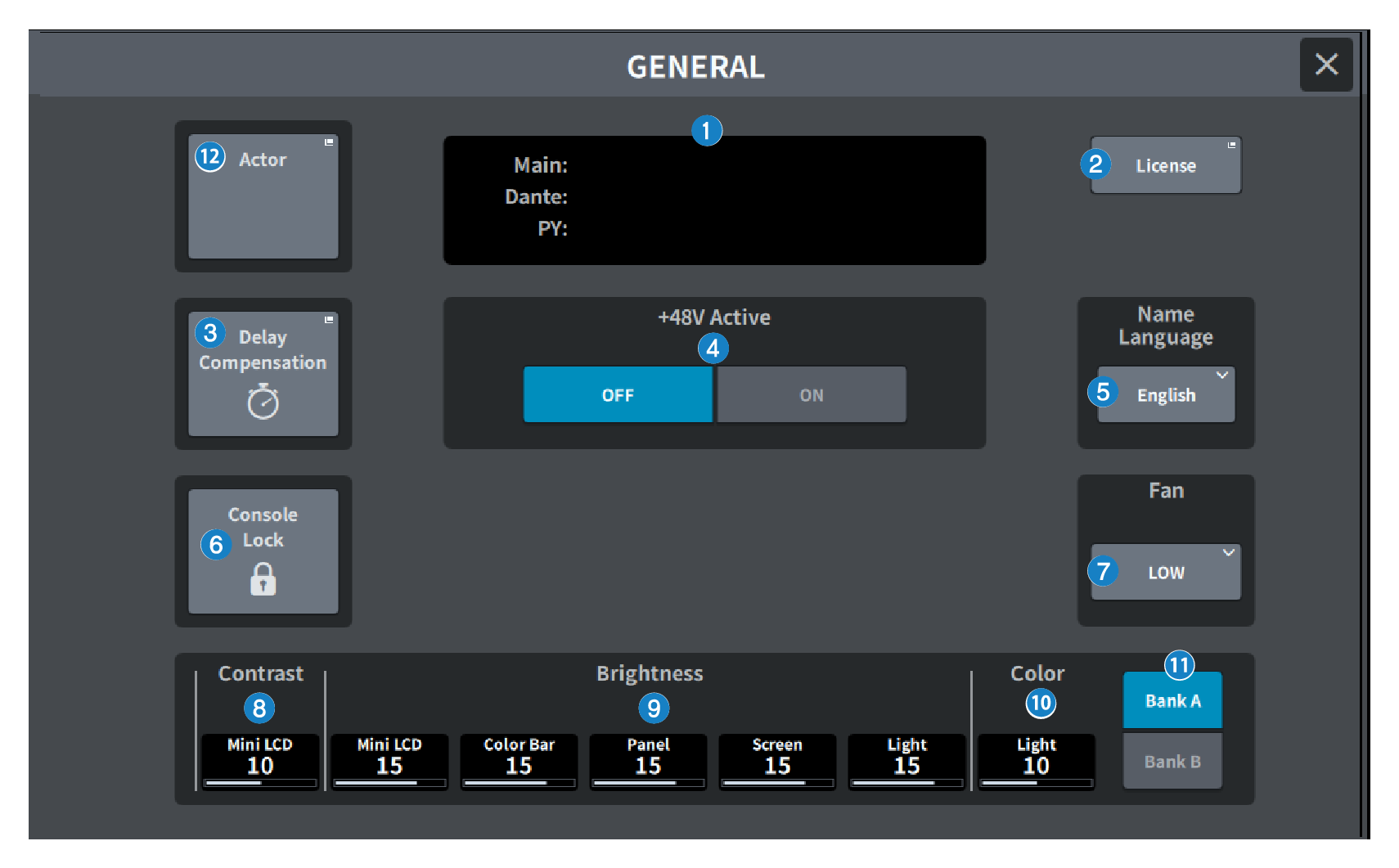

Экран GENERAL (Общие характеристики)

Отображает версию и лицензию.

Здесь можно настроить яркость сенсорного экрана, светодиодов верхней панели, отображения USER DEFINED KEYS (пользовательских клавиш) и панели светодиодной подсветки.

Этот экран содержит следующие элементы.

a

Version

Отображение версии системного программного обеспечения.

b

Кнопка License (Лицензия)

Нажмите эту кнопку, чтобы открыть экран LICENSE (Лицензия), на котором отображается лицензия на использование системного программного обеспечения.

c

Кнопка Delay Compensation (Компенсация задержки)

Нажмите эту кнопку, чтобы открыть экран Delay Compensation (Компенсация задержки) с настройками автоматической регулировки задержки (синхронизации) из-за вставок и обработки модулем DSP с использованием маршрутизации.

d

Кнопка +48V Active (Питание +48 В)

Включение/выключение фантомного питания (+48 В). Когда эта кнопка выключена, фантомное питание не будет подаваться, даже если вы включите кнопку +48V разъема типа Jack входного канала [INPUT].

ПРИМЕЧАНИЕ

  • Правила техники безопасности при использовании фантомного питания
  • Чтобы предотвратить повреждение основного блока/внешних устройств и шумы, соблюдайте следующие правила техники безопасности.
  • Отключайте фантомное питание, если оно не требуется.
  • Выключайте его при подключении к разъему [INPUT] на задней панели устройства, не поддерживающего фантомное питание.
  • Когда фантомное питание включено, не подключайте кабели к разъему [INPUT] на задней панели и не отсоединяйте их.
  • При включении/выключении управления выходами устанавливайте минимальную мощность.

e

Кнопка Name Language (Язык имени)

Выберите язык, который будет использоваться для имен каналов.

ПРИМЕЧАНИЕ

  • Используйте DM7 Editor или DM7 StageMix для ввода на языках, отличных от английского. Если настройка языка, выбранная с помощью этой кнопки, и язык, используемый для имен каналов, не совпадают, некоторые символы могут отображаться неправильно.

f

Кнопка Console Lock (Блокировка консоли)

Эта кнопка блокирует консоль. Если в системе установлен пароль, то при нажатии этой кнопки появится всплывающее окно PASSWORD (Пароль). Чтобы заблокировать консоль, необходимо ввести правильный пароль. Если пароль не задан, то при нажатии этой кнопки консоль будет заблокирована сразу.

g

Кнопка Fan (Вентилятор)

Это переключатель, который переключает скорость вращения внутреннего охлаждающего вентилятора оборудования между значениями HIGH (Высокая) и LOW (Низкая).

h

Contrast

  • Mini LCD
  • Устанавливает контрастность отображения клавиш USER DEFINED KEYS на верхней панели.

i

Brightness

  • Mini LCD
  • Устанавливает яркость отображения клавиш USER DEFINED KEYS на верхней панели. Одновременно изменяется яркость цветной полосы на клавишах USER DEFINED KEYS. Если после настройки яркости пользовательских клавиш вы захотите изменить яркость цветной полосы при отображении клавиш USER DEFINED KEYS, используйте настройку Color Bar (Цветная полоса).
  • Color Bar (Цветная полоса)
  • Настройка яркости цветной полосы при отображении клавиш USER DEFINED KEYS на верхней панели. Относительную яркость цветной полосы пользовательских клавиш можно регулировать, не меняя яркости отображения самих клавиш USER DEFINED KEYS.
  • Panel
  • Настройка яркости светодиодов на верхней панели.
  • Screen
  • Настройка яркости сенсорного экрана.
  • Light
  • Настройка яркости светодиодной подсветки над верхней панелью.

j

Color

Настройка цвета светодиодной подсветки над верхней панелью.

k

Кнопка Bank (Банк)

Выбор банка (A/B) для настройки параметров панели.

l

Кнопка Actor (Актер) (совместима с пакетом Theater Package)

Нажмите эту кнопку, чтобы открыть экран ACTOR (Актер).
