À propos de Dante

■ Aperçu de Dante
Le DME7 transmet des signaux audio numériques par l’entremise du protocole Dante. Dante désigne un protocole audio de réseau créé par Audinate. Dans un environnent de réseau Gigabit Ethernet, Dante offre l’avantage de permettre la transmission de plusieurs signaux audio à des fréquences d’échantillonnage et débits binaires différents ainsi que des signaux de commande de dispositifs sur le même réseau.

Pour des détails sur Dante, visitez le site internet d’Audinate.
http://www.audinate.com/
Vous trouverez aussi diverses informations sur Dante sur le site internet Pro Audio de Yamaha.
https://www.yamahaproaudio.com/

note NOTE

  • Dans le cas d’un réseau Dante, n’utilisez pas la fonction EEE* du commutateur réseau.
    La fonction EEE risque de nuire aux performances de synchronisation d’horloge et de causer des coupures de son.
    Suivez donc les consignes ci-dessous.

    • Si vous utilisez des commutateurs gérés, désactivez la fonction EEE sur tous les ports utilisés par Dante. N’utilisez pas de commutateur ne permettant pas de désactiver la fonction EEE.

    • Si vous utilisez des commutateurs non gérés, évitez les commutateurs prenant en charge la fonction EEE. Ces commutateurs ne permettent en effet pas de désactiver la fonction EEE.

      • Norme EEE (Energy-Efficient Ethernet): Cette norme repose sur une technologie réduisant la consommation électrique des dispositifs Ethernet quand le trafic sur le réseau est peu dense. Cette norme est aussi appelée « Green Ethernet » ou « IEEE802.3az ».

À propos de la connexion

Vous disposez de deux méthodes pour connecter ce processeur à un réseau Dante, qui sont en outre combinables.

Connexion redondante

Une connexion redondante permet de créer un système plus résistant aux défaillances de réseau que les réseaux à connexion en série. Une connexion redondante se compose de deux circuits, un circuit primaire et un circuit secondaire. La communication se fait normalement sur le circuit primaire, mais bascule automatiquement sur le circuit secondaire en cas de problème, comme par exemple en cas de déconnexion du circuit primaire.

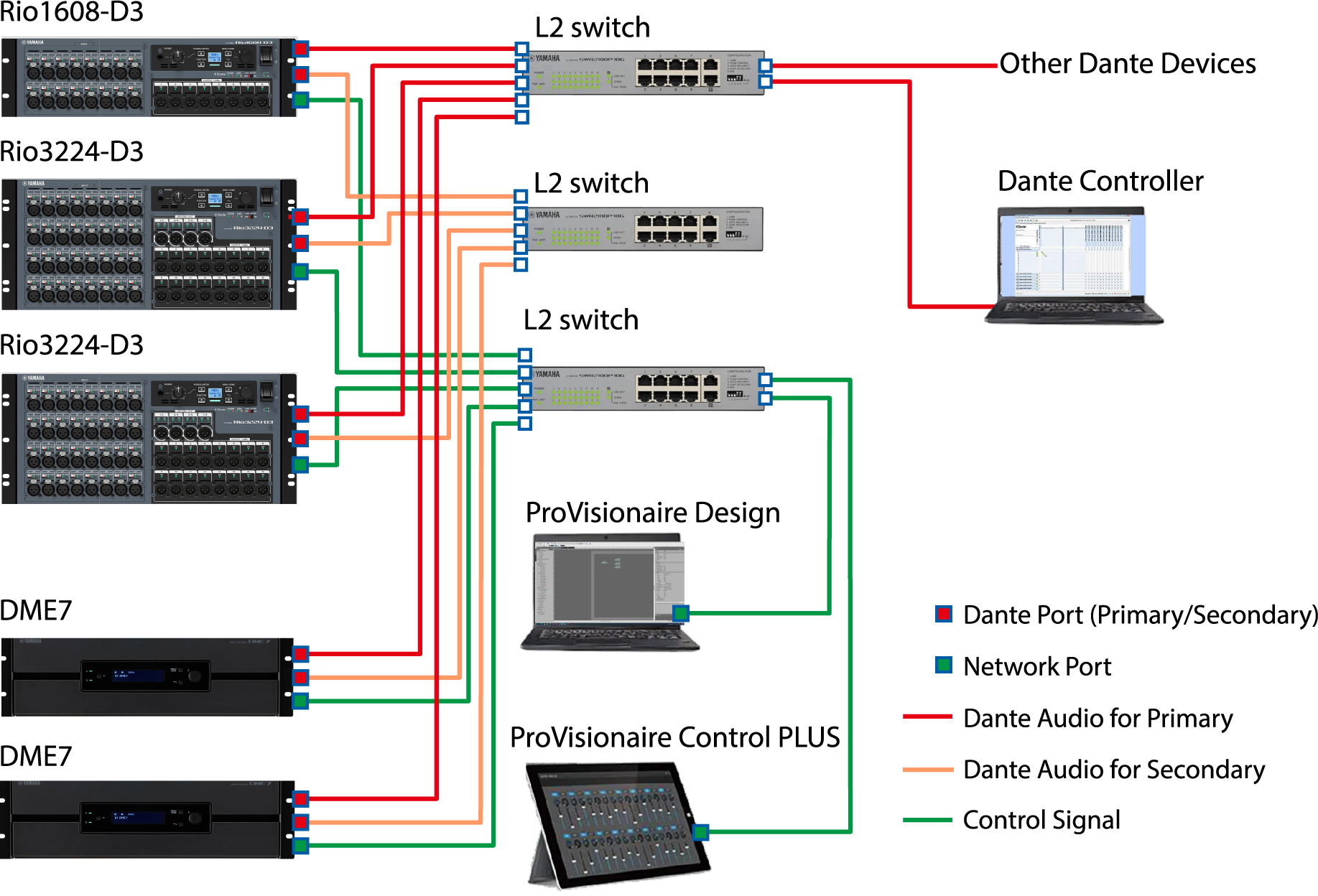

connections DME7 redundant

note NOTE

  • Si vous souhaitez exploiter le réseau audio Dante et le réseau de ProVisionaire Design sur le même ordinateur, reliez ces réseaux via des cartes d’interface réseaux distinctes.

Connexion en série

Une connexion est dite en série quand les dispositifs sont reliés en chaîne l’un à l’autre. La mise sur pied d’un tel réseau est simple et le nombre de commutateurs réseau peut être réduit.
Au fil que le nombre de dispositifs connectés augmente, le retard de transmission entre les dispositifs les plus distants augmente, requérant une hausse du réglage de latence afin d’éviter les coupures de son sur le réseau Dante. En outre, en cas d’une erreur système due à un câble endommagé, etc., le réseau est interrompu au point de défaillance, compromettant la transmission avec les dispositifs au-delà de ce point.

Le réglage de latence par défaut (1.0 ms) permet de connecter jusqu’à dix dispositifs Dante en série. Quand onze dispositifs ou plus sont connectés, le retard de communication augmente sur le réseau, ce qui peut aboutir à des coupures de son. Pour éviter des coupures, augmentez le réglage de latence de Dante ou divisez le réseau avec un commutateur L2 (compatible Gigabit Ethernet).

note NOTE

  • Ne branchez pas plusieurs ports au même commutateur externe car cela produirait une boucle réseau.

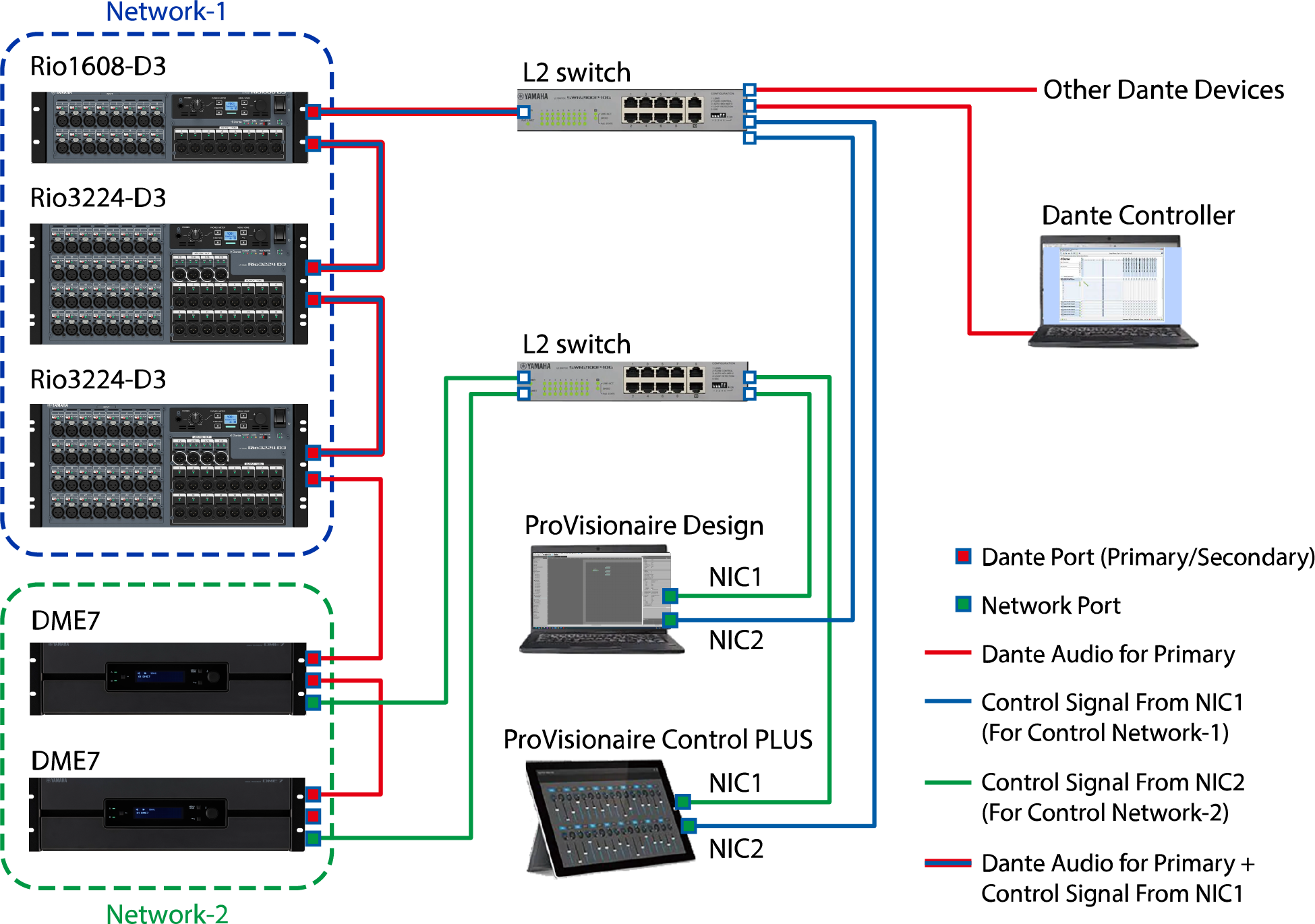

connections DME7 daisy

Le réglage de latence approprié pour les signaux transmis et reçus dans un réseau audio Dante diffère selon la méthode de connexion et la taille du réseau. La section suivante décrit le choix du réglage de latence [Latency] en fonction des connexions entre des dispositifs compatibles Dante et le DME7.

■ Rapport entre latence et nombre de sauts
Le réglage du paramètre [Latency] du réseau audio Dante varie selon le nombre de sauts de ce réseau.
Le « nombre de sauts » désigne le nombre de commutateurs entre les connexions les plus distantes des dispositifs Dante. Un commutateur est intégré non seulement à chaque hub de commutation, mais aussi à chaque DME7 et dispositif d’E/S. Le nombre de sauts fournit une ligne directrice pour régler le paramètre [Latency].
Le tableau suivant indique le réglage [Latency] typique pour divers nombres de sauts.

Nombre de sauts Latence
(ms)

Max. 3

0.25

Max. 5

0.5

Max. 10

1.0

Max. 20

2.0

21 ou plus
(ou en cas de problème)

5.0
