О Dante

■ Обзор Dante
DME7 передает цифровые аудиосигналы с помощью протокола Dante. Dante представляет собой сетевой аудиопротокол, разработанный Audinate. В сетевой среде, совместимой с Gigabit Ethernet, Dante имеет преимущество в возможности передачи нескольких аудиосигналов с различными частотами дискретизации/скоростями передачи данных, а также управляющими сигналами устройства в одной сети.

Для получения подробной информации о Dante см. веб-сайт Audinate.
http://www.audinate.com/
Кроме того, различную информацию о Dante можно найти на веб-сайте Yamaha Pro Audio.
https://www.yamahaproaudio.com/

note ПРИМЕЧАНИЕ

  • Не используйте в сети Dante функцию EEE* сетевого коммутатора.
    Функция EEE может привести к ухудшению характеристики тактовой синхронизации и прерыванию аудиосигнала.
    Поэтому имейте в виду следующее.

    • При использовании управляемых коммутаторов выключите функцию EEE на всех портах, используемых для Dante. Не используйте коммутатор, который не позволяет выключать функцию EEE.

    • При использовании неуправляемых коммутаторов не используйте коммутаторы, поддерживающие функцию EEE. В таких коммутаторах функция EEE не может быть выключена.

      • Функция EEE (энергосберегающая Ethernet): Технология, которая снижает энергопотребление устройств Ethernet во время периодов низкого сетевого трафика; известная также как Green Ethernet или IEEE802.3az

О подключении

Имеется два способа подключения данной модели к сети Dante, и они могут использоваться в сочетании.

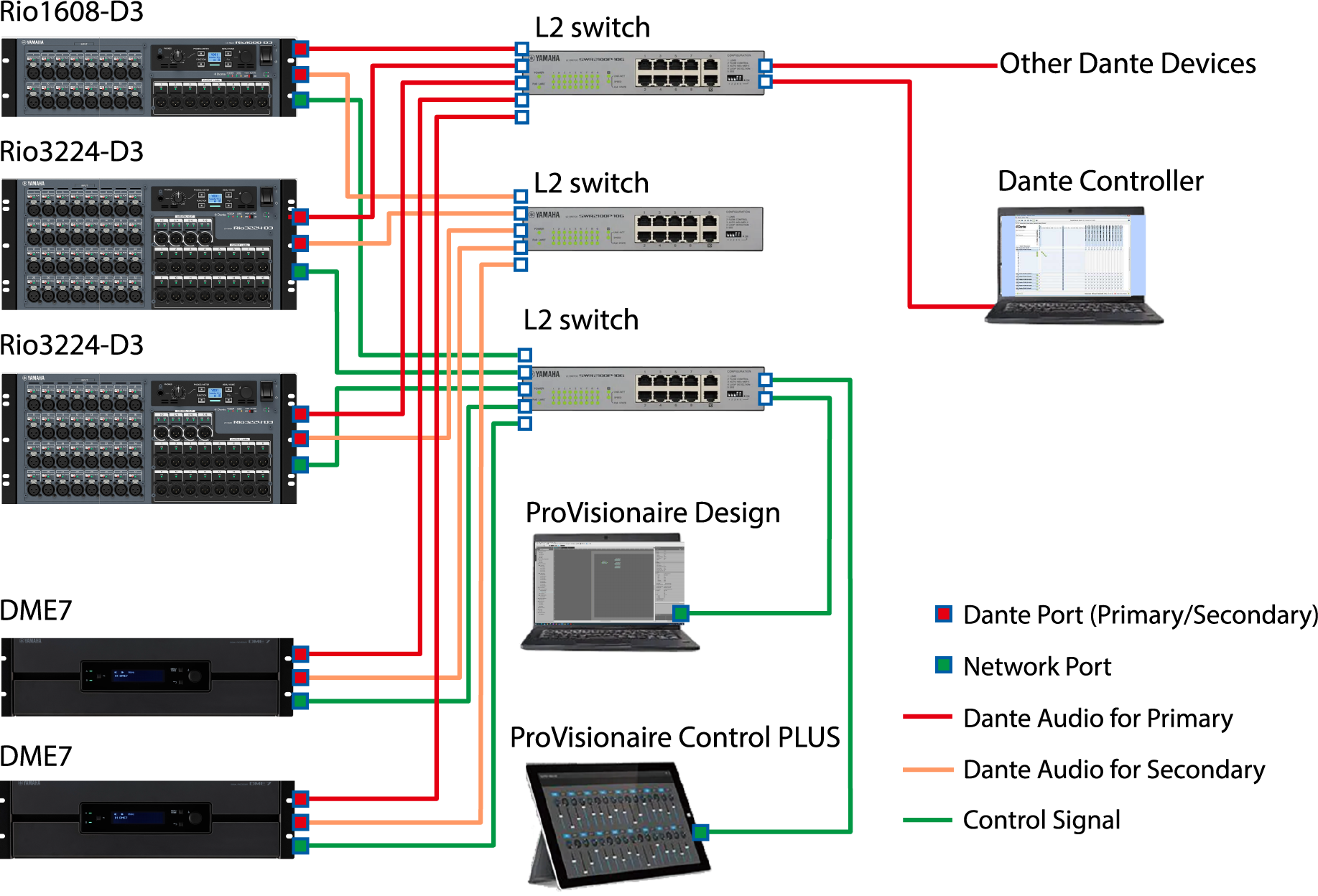

Подключение с резервированием

Подключение с резервированием позволяет построить систему, более устойчивую к выходам из строя, чем сеть с гирляндной цепью. Подключение с резервированием состоит из двух цепей, первичной (главной) цепи и вторичной (вспомогательной) цепи. Связь обычно осуществляется по первичной цепи, однако автоматически переключается на вторичную цепь при возникновении проблемы, например разъединении первичной цепи.

connections DME7 redundant

note ПРИМЕЧАНИЕ

  • Если вы хотите, чтобы аудиосеть Dante и сеть ProVisionaire Design работали на одном компьютере, подключите их с помощью отдельных сетевых интерфейсных карт.

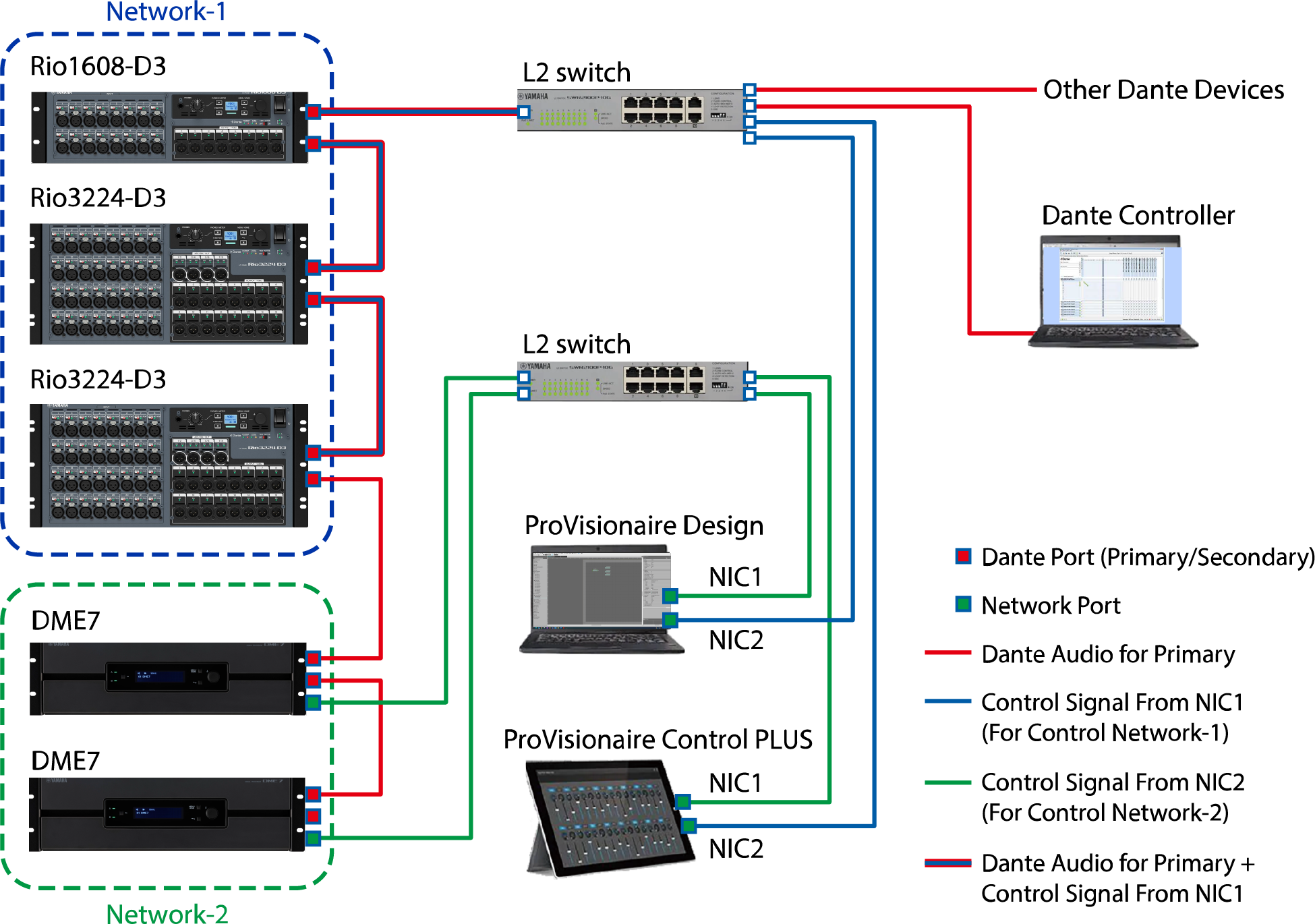

Гирляндное подключение

Гирляндная цепь представляет собой способ подключения, при котором устройства соединяются вместе. Построение такой сети является простым, и количество сетевых коммутаторов может быть уменьшено.
По мере увеличения подключенных устройств увеличивается задержка передачи между наиболее удаленными устройствами, что требует увеличения настройки задержки для предотвращения прерываний звука в сети Dante. Кроме того, в случае отказа системы из-за обрыва кабеля и т.п. сеть в этой точке будет разорвана, что сделает невозможной связь с устройствами за этой точкой.

При установке задержки по умолчанию (1,0 мсек) в гирляндной цепи может быть подключено до десяти устройств Dante. При подключении одиннадцати или большего числа устройств задержка связи в сети увеличится, что может привести к прерываниям звука. Чтобы избежать этого, либо увеличьте настройку задержки Dante, либо используйте коммутатор L2 (совместимый с Gigabit Ethernet) для разделения сети.

note ПРИМЕЧАНИЕ

  • Не подключайте более одного порта к одному внешнему коммутатору, поскольку это приведет к возникновению сетевого кольца.

connections DME7 daisy

Соответствующая настройка задержки для сигналов, передаваемых и получаемых по аудиосети Dante, отличается в зависимости от способа подключения и масштаба. Далее приведено пояснение о том, как выбирать настройку [Latency] в зависимости от соединений между Dante-совместимыми устройствами и DME7.

■ Соотношение между задержкой и числом переходов
Настройка [Latency] для аудиосети Dante зависит от числа переходов в этой сети.
Число переходов представляет собой количество коммутаторов между самыми удаленными подключениями устройств Dante. Коммутатор встроен не только в каждый коммутирующий концентратор, но и в каждый DME7 и устройство ввода/вывода. Число переходов дает ориентир для указания настройки [Latency].
Типовые настройки [Latency] для различного числа переходов показаны ниже.

Число переходов Задержка
(мс)

До 3

0,25

До 5

0,5

До 10

1,0

До 20

2,0

21 или более
(либо при возникновении проблемы)

5,0
