3. Verbindungen herstellen

3.1. Ein-/Ausschalten

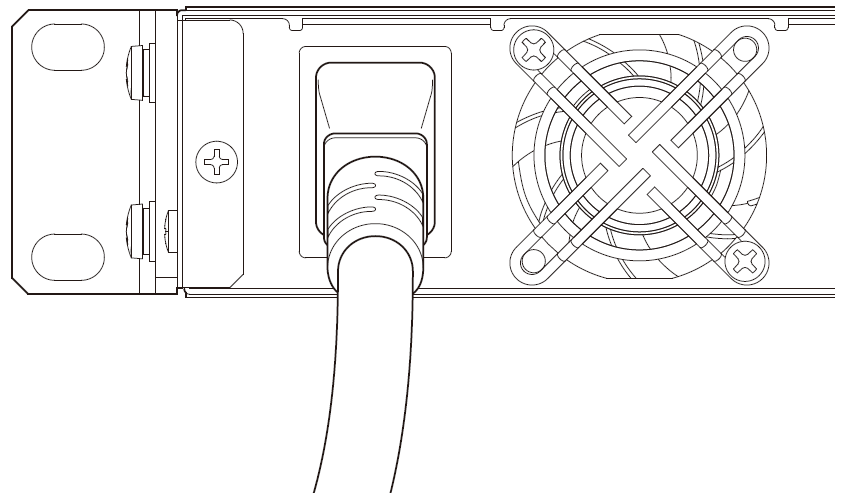

  1. Zum Einschalten das Netzkabel zunächst mit dem Gerät und dann mit einer Netzsteckdose verbinden.

  2. Zum Einschalten das Netzkabel aus der Steckdose ziehen.

Der DME5/DME3 ist nicht mit einer Ein/Aus-Taste versehen. Das Ein-/Ausschalten erfolgt durch Verbinden und Lösen des Netzkabels.
power on off

caution Vorsicht

  • Das Einschalten darf erst mindestens 5 Sekunden nach dem Ausschalten erfolgen. Andernfalls kann eine Störung verursacht werden.

3.2. Kabelhalter anbringen

Um ein versehentliches Lösen des USB-Kabel zu verhindern, den beiliegenden Kabelhalter wie folgt anbringen.

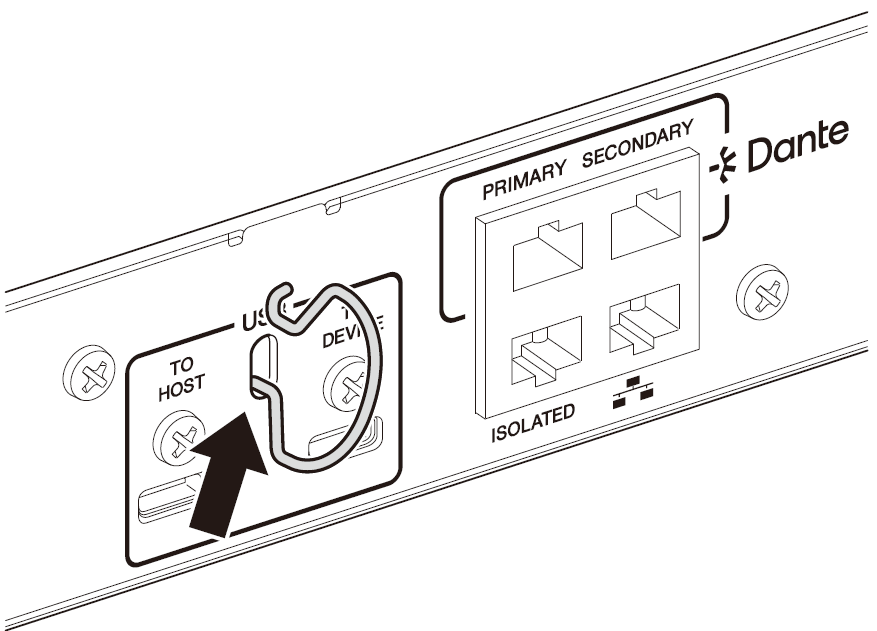

  1. Ein Ende des beiliegenden Kabelhalters unten im Sicherheitsschlitz einsetzen, der sich zwischen den USB-Buchsen an der Rückwand befindet.

fook1

  1. Das andere Ende des Halters oben im Sicherheitsschlitz einsetzen.

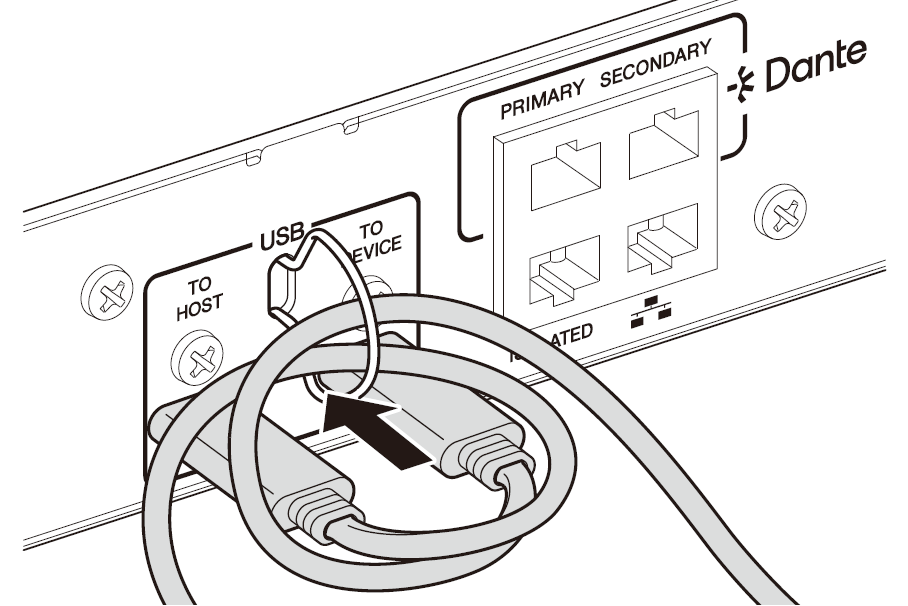

  1. Das USB-Kabel durch den Halter führen und dann mit einer der USB-Buchsen verbinden.

fook2

3.3. Euroblock-Stecker anbringen

Zum Verbinden mit den Buchsen [INPUT], [OUTPUT] und [GPI] die beiliegenden Euroblock-Stecker benutzen.

3.3.1. Kabelleiter vorbereiten

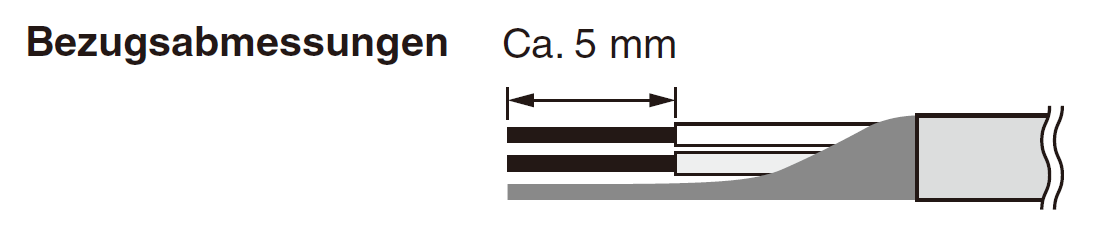

Die mit dem Euroblock-Stecker zu verbindenden Kabelleiter müssen wie unten abgebildet abisoliert werden. Belastung oder Rütteln der mit dem Euroblock verbundenen Kabelleiter kann aufgrund von Metallermüdung zu Kabelbruch führen. Das Kabel mit einem beiliegenden Kabelbinder an der Zunge des Euroblock-Steckers sichern.

5mm

caution Vorsicht

  • Die mit dem Euro-Stecker zu verbindenden Kabelleiter nicht verzinnen.

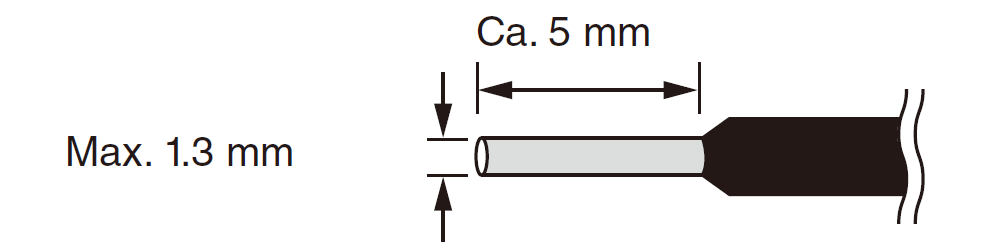

Müssen Leiter häufig gelöst und wieder verbunden werden wie bei einer tragbaren Einrichtung, sollten Stiftkontakte mit Isolierhülsen eingesetzt werden. Stiftkontakte ähnlich der Abbildung verwenden.

Eine Ausführung mit einem maximalen Durchmesser von 1,3 mm und einer Länge von ca. 5 mm (wie Modell AI0, 5-6WH von Phoenix Contact) verwenden.

1.3mm

3.3.2. Euroblock-Stecker anbringen

Das Anbringen von Euroblock-Steckern wird nachfolgend anhand des Beispiels eines 3-poligen Euroblock-Steckers für die Buchsen [INPUT]/[OUTPUT] erläutert.

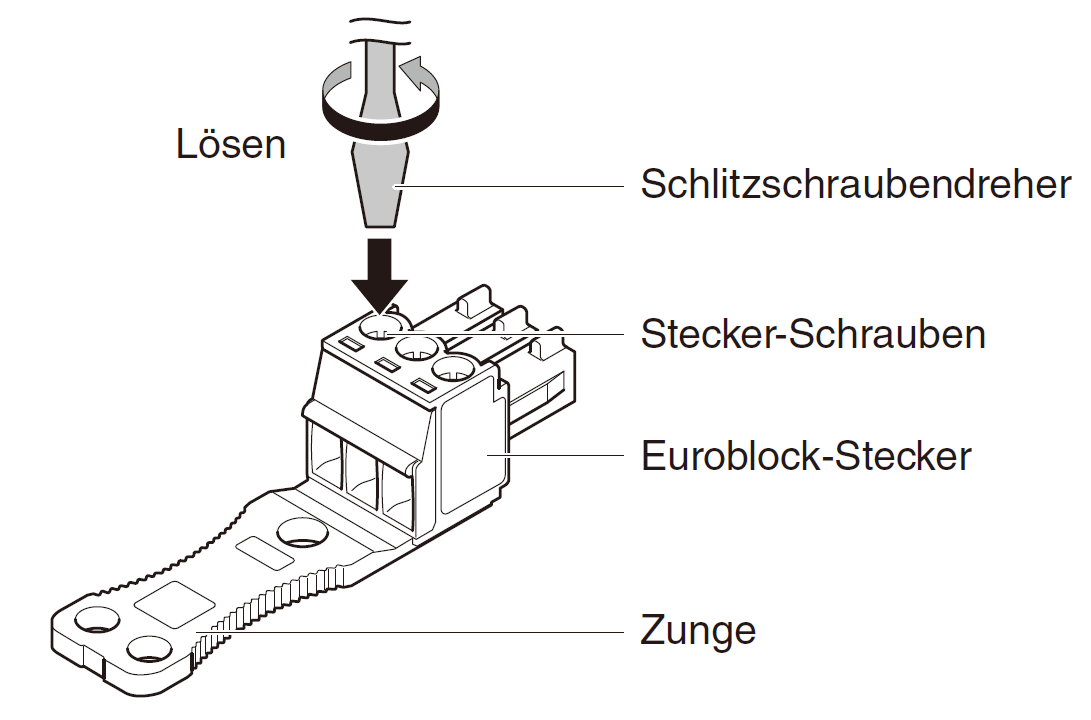

  1. Die Stecker-Schrauben lösen.

    euro step1

    note HINWEIS

    • Einen Schlitzschraubendreher mit einer Klingenbreite von 2 mm oder weniger für die Euroblock-Stecker (16-polig) der Buchsen [GPI] und 3 mm oder weniger für die Euroblock-Stecker (3-polig) der Buchsen [INPUT]/[OUTPUT] verwenden.

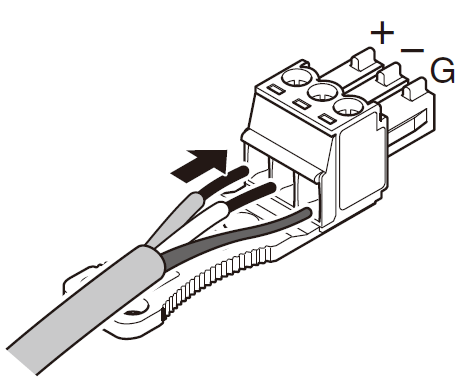

  2. Die Kabelenden einführen.

euro step2

  1. Die Stecker-Schrauben festziehen.
    Am Kabel ziehen, um zu prüfen, ob es sicher befestigt ist.

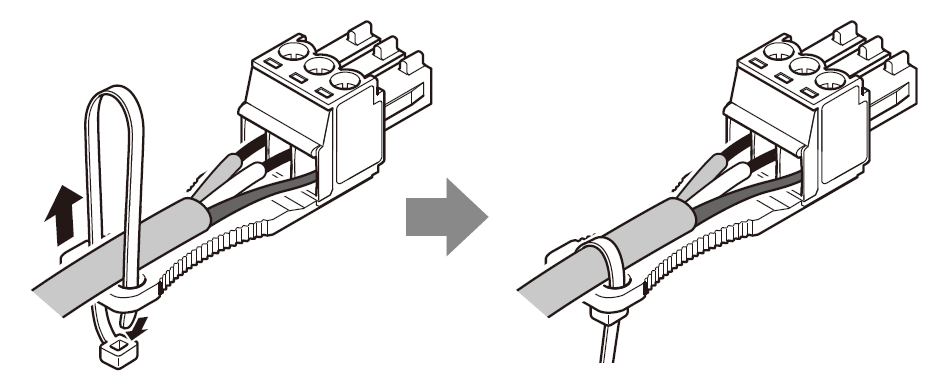

  2. Das Kabel mit einem beiliegenden Kabelbinder an der Zunge befestigen.

    Für Buchsen [INPUT]/[OUTPUT] (3-polig)

    euro step4 1

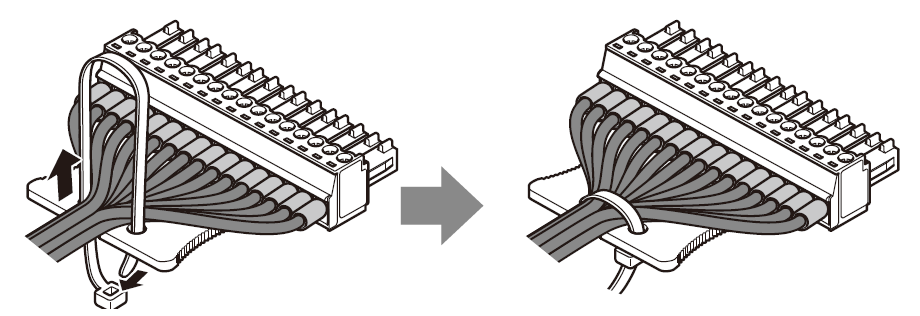

    Für Buchsen [GPI] (16-polig)

    euro step4 2

    note HINWEIS

    • Den Kabelbinder-Überschuss abschneiden.

  3. Den Euroblock-Stecker mit den Buchsen [GPI] bzw. [INPUT]/[OUTPUT] am Gerät verbinden.

euro step5 1

note HINWEIS

  • Beim Verbinden eines unsymmetrischen Kabels mit der Buchse [INPUT] zwischen den Klemmen „−“ und „G“ des Euroblocks ein Überbrückungskabel anbringen.

euro step5 2

3.4. Mit einer Buchse [GPI] verbinden

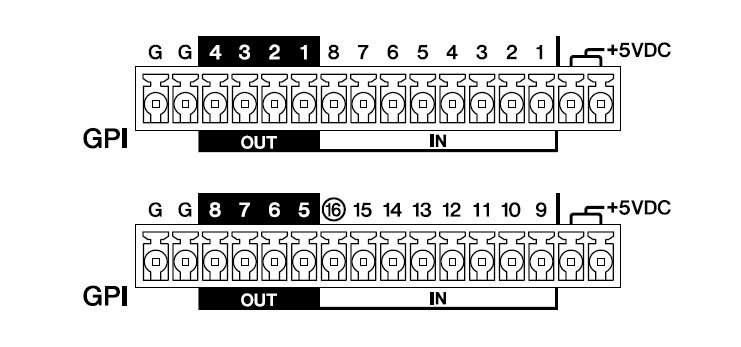

GPI (General  Purpose  Interface) Geräte mit den Buchsen [GPI] auf der Rückseite verbinden. GPI wird verwendet, um Steuersignale an und von externen Geräten wie z. B. Reglern einzugeben und auszugeben.

gpi connection

Jede Buchse [GPI] des DME5 verfügt über 16 Eingangsanschlüsse und 8 Ausgangsanschlüsse.
Jede Buchse [GPI] des DME3 verfügt über 8 Eingangsanschlüsse und 4 Ausgangsanschlüsse.

  • Die Ausgangsspannung jedes +5VDC-Anschlusses beträgt 5 V. Der maximale Strom, der von den beiden +5VDC-Anschlüssen entnommen werden kann, beträgt insgesamt 100 mA.
    Bei gleichzeitiger Verwendung eines Switches / variablen Widerstands und einer LED / eines Relais den Switch / variablen Widerstand mit dem einen Anschluss und die LED / das Relais mit dem anderen Anschluss verbinden.

  • Die Buchsen [IN] 1 bis 15 des DME5 und die Buchsen [IN] 1 bis 7 des DME3 erfassen Spannungen zwischen 0 und 5 V.
    Nur die Buchse [IN] 16 des DME5 und die Buchse [IN] 8 des DME3 unterstützen einen Eingang von +24 V und erkennen Spannungen zwischen 2,5 und 24 V als High und Spannungen unter 2,5 V als Low.

  • Die Buchsen [OUT] sind Open-Collector-Ausgänge, die zwischen offen und Masse umschalten. Die maximal anzulegende Spannung beträgt +12 V. Der maximal anzulegende Strom beträgt 75 mA pro Anschluss.
    ProVisionaire Design verwenden, um GPI-Reglern Parameter zuzuweisen und weitere Einstellungen vorzunehmen.

note HINWEIS

  • Festlegen von Eingangs-/Ausgangskanälen in ProVisionaire  Design ermöglicht das Abrufen von Voreinstellungen eines angeschlossenen externen GPI-Geräts, das Ändern von Parametern und das Senden von Signalen an externe GPI-Geräte. Die Einrichtungsmethode findet sich im „ProVisionaire Design Benutzerhandbuch“.
