7. Netzwerk
In diesem Abschnitt werden die Netzwerkspezifikationen und Verbindungen des DME erläutert.

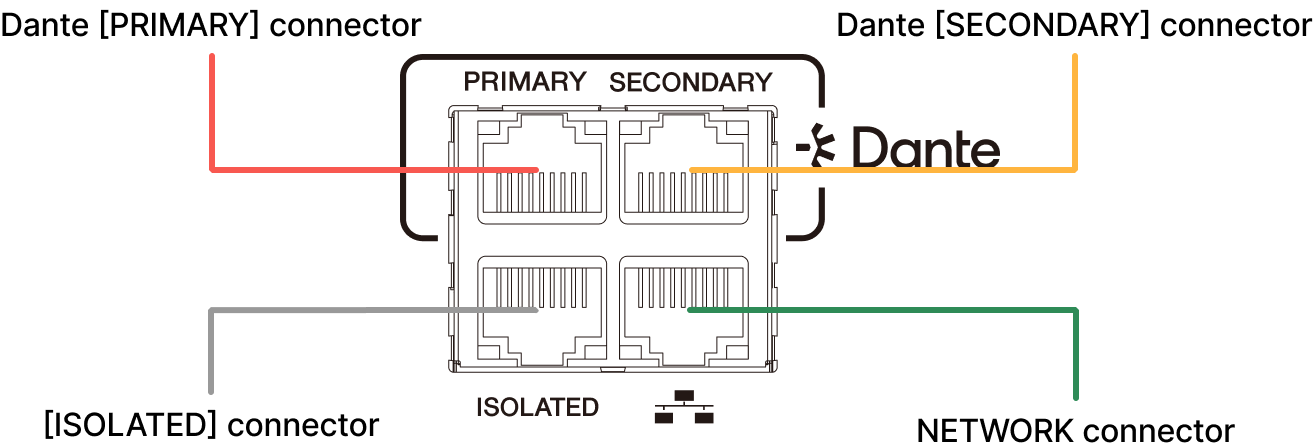

7.1. Kommunikationsanschlüsse
Der DME verfügt über vier Kommunikationsanschlüsse. Die Funktion der einzelnen Anschlüsse findet sich unter „Rückseite“.
HINWEIS
-
Derzeit funktioniert die Buchse ISOLATED auch im angeschlossenen Zustand nicht (Stand: Firmware-Version 3.0.0 des Geräts).
Dies wird in einem zukünftigen Update behoben.
7.2. Netzwerkmodi
Es gibt zwei Möglichkeiten, einen DME mit einem Dante-Netzwerk zu verbinden: redundante Verbindung und Reihenschaltung. Neben der Einstellung der Steuerleitung (zusammengeführt/getrennt) kann aus vier Netzwerkmodi ausgewählt werden. Dante Controller verwenden, um die Netzwerkmoduseinstellungen zu ändern.
| Bei Änderungen darauf achten, keine Netzwerkschleife zu erzeugen. |
|
Control
|
|||
|
Separated
|
Merged
|
||
|
Dante Secondary Port |
Redundant |
1. Redundant
|
2. Redundant
|
|
Daisy Chain |
3. Daisy Chain
|
4. Daisy Chain
|
|
1. Redundant – Control Separated‑Modus (Standardwert)
|
|
In diesem Modus sind die Steuerleitung, die Dante Primary Leitung und die Dante Secondary Leitung alle getrennt.
|
2. Redundant – Control Merged‑Modus
|
|
In diesem Modus wird die Steuerleitung der Dante Primary Leitung überlagert.
|
3. Daisy Chain – Control Separated‑Modus
|
|
Die Steuerleitung und die Dante-Leitung sind getrennt, und Dante ist auf den Verbindungsmodus Verkettung eingestellt.
|
4. Daisy Chain – Control Merged‑Modus
|
|
In diesem Modus wird die Steuerleitung auf die Dante-Leitung überlagert, und Dante wird in einer Verkettung angeschlossen.
|
7.3. Über Dante
Der DME verwendet Dante als Protokoll zur Übertragung digitaler Audiosignale. Dante ist ein von Audinate entwickeltes Netzwerk-Audioprotokoll. In einer Gigabit-Ethernet-kompatiblen Netzwerkumgebung bietet es den Vorteil, mehrere Audiosignale mit unterschiedlichen Sampling-Frequenzen/Bitraten sowie Gerätesteuerungssignale innerhalb desselben Netzwerks übertragen zu können.
Weitere Informationen zu Dante finden sich auf der Audinate-Website.
http://www.audinate.com/
Diverse weitere Informationen finden sich auf der Website von Yamaha Pro Audio.
https://www.yamahaproaudio.com/
HINWEIS
-
Nicht die EEE-Funktion(*) von Netzwerk-Switches in einem Dante-Netzwerk verwenden.
Die EEE-Funktion kann zu einer schlechten Taktsynchronisation und damit zu Audiounterbrechungen führen.
Daher bitte Folgendes beachten:
– Wenn Managed Switches verwendet werden, die EEE-Funktion aller Anschlüsse deaktivieren, die für Dante-Datenverkehr verwendet werden. Keine Switches verwenden, die EEE-Funktion nicht deaktivieren können.
– Wenn Unmanaged Switches verwendet werden, sollten keine Switches eingesetzt werden, die EEE-Funktion unterstützen. Bei solchen Switches kann die EEE-Funktion nicht abgeschaltet werden.* EEE-Funktion (Energy Efficient Ethernet): Eine Technologie, die den Stromverbrauch von Ethernet-Geräten bei geringem Netzwerkverkehr reduziert. Es ist auch als Green Ethernet oder IEEE802.3az bekannt.
■ Zusammenhang zwischen Latenz und Hop-Anzahl
Die geeignete Latenzeinstellung für Signale, die über das Dante-Audionetzwerk gesendet und empfangen werden, ist abhängig von der Verbindungsmethode und dem Umfang. In diesem Abschnitt wird erläutert, wie die Latenz basierend auf dem Verbindungsstatus von Dante-fähigen Geräten, die mit dem DME verbunden sind, eingestellt werden kann.
Die Latenzeinstellung für das Dante-Audionetzwerk hängt von der Anzahl der Hops in diesem Netzwerk ab.
Die Hop-Anzahl ist die Anzahl der Switches zwischen den am weitesten voneinander entfernten Verbindungen von Dante-Geräten. Neben Switching Hubs sind auch im DME und I/O-Geräten Switches integriert. Die Anzahl der Hops gibt eine Vorstellung davon, welche Latenz eingestellt werden sollte. Die typischen Latenzeinstellungen für verschiedene Hop-Anzahlen sind unten aufgeführt.
| Hop-Anzahl | Latenz (ms) |
|---|---|
|
Bis zu 3 |
0,25 |
|
Bis zu 5 |
0,5 |
|
Bis zu 10 |
1,0 |
|
Bis zu 20 |
2,0 |
|
21 oder mehr
|
5,0 |
7.4. Verbindungsbeispiele
7.4.1. Redundante Verbindung
Dantes redundante Verbindungen schaffen eine Umgebung, die resistenter gegen Netzwerkausfälle ist als Netzwerke, die mit Verkettungen aufgebaut sind. Eine redundante Verbindung ist eine Verbindungsmethode, die aus zwei Leitungen besteht: einer Hauptleitung (Primary) und einer Nebenleitung (Secondary). Normalerweise erfolgt die Kommunikation über die Primärleitung. Tritt jedoch ein Problem wie beispielsweise eine Unterbrechung der Verbindung auf der Primärleitung auf, wird die Kommunikation automatisch auf die Sekundärleitung umgeschaltet.

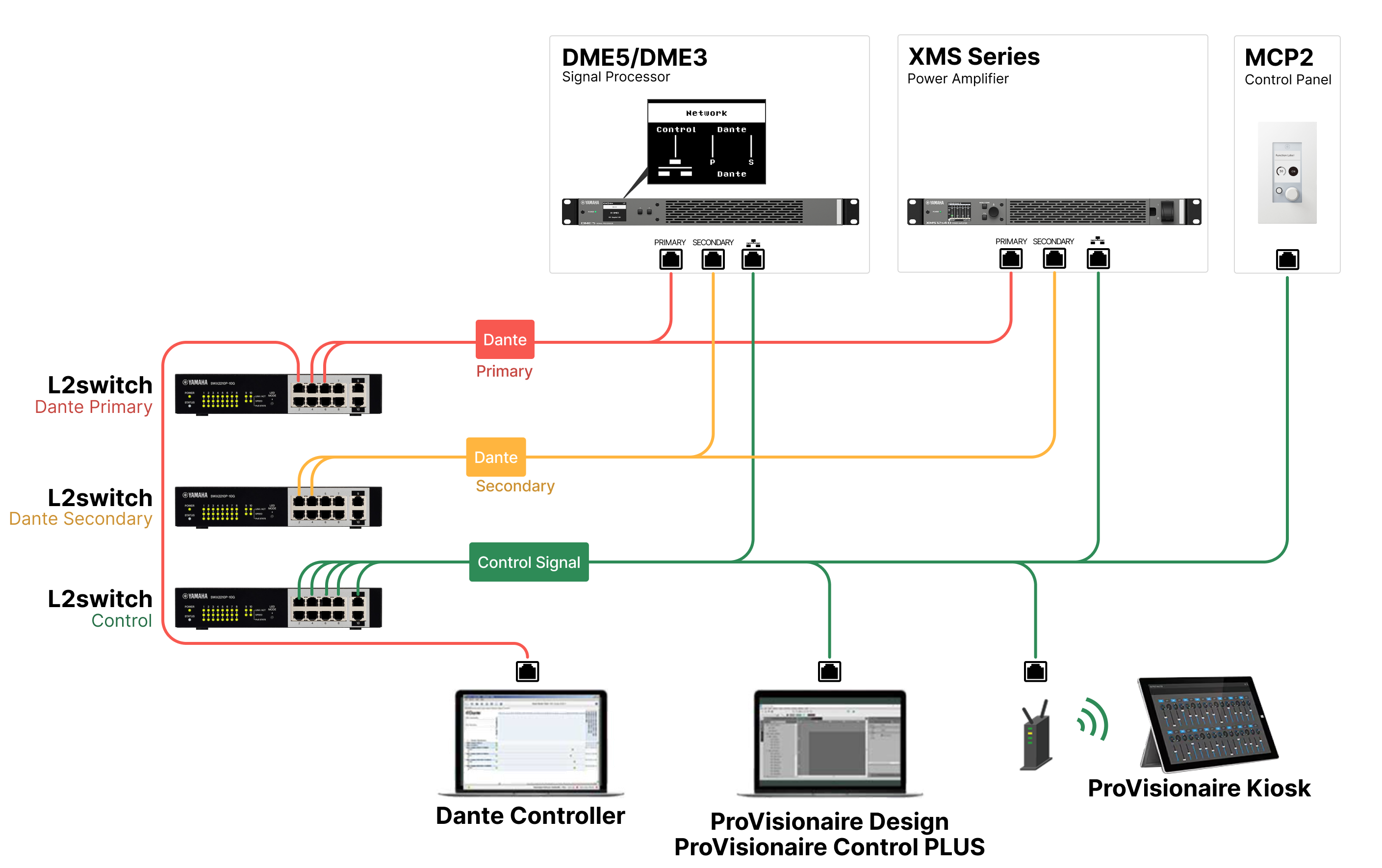

Control Separated
HINWEIS
-
Beim Aufbau eines Systems wie dem oben gezeigten muss der DME-Netzwerkmodus auf „Redundant – Control Separated‑Modus“ eingestellt werden.

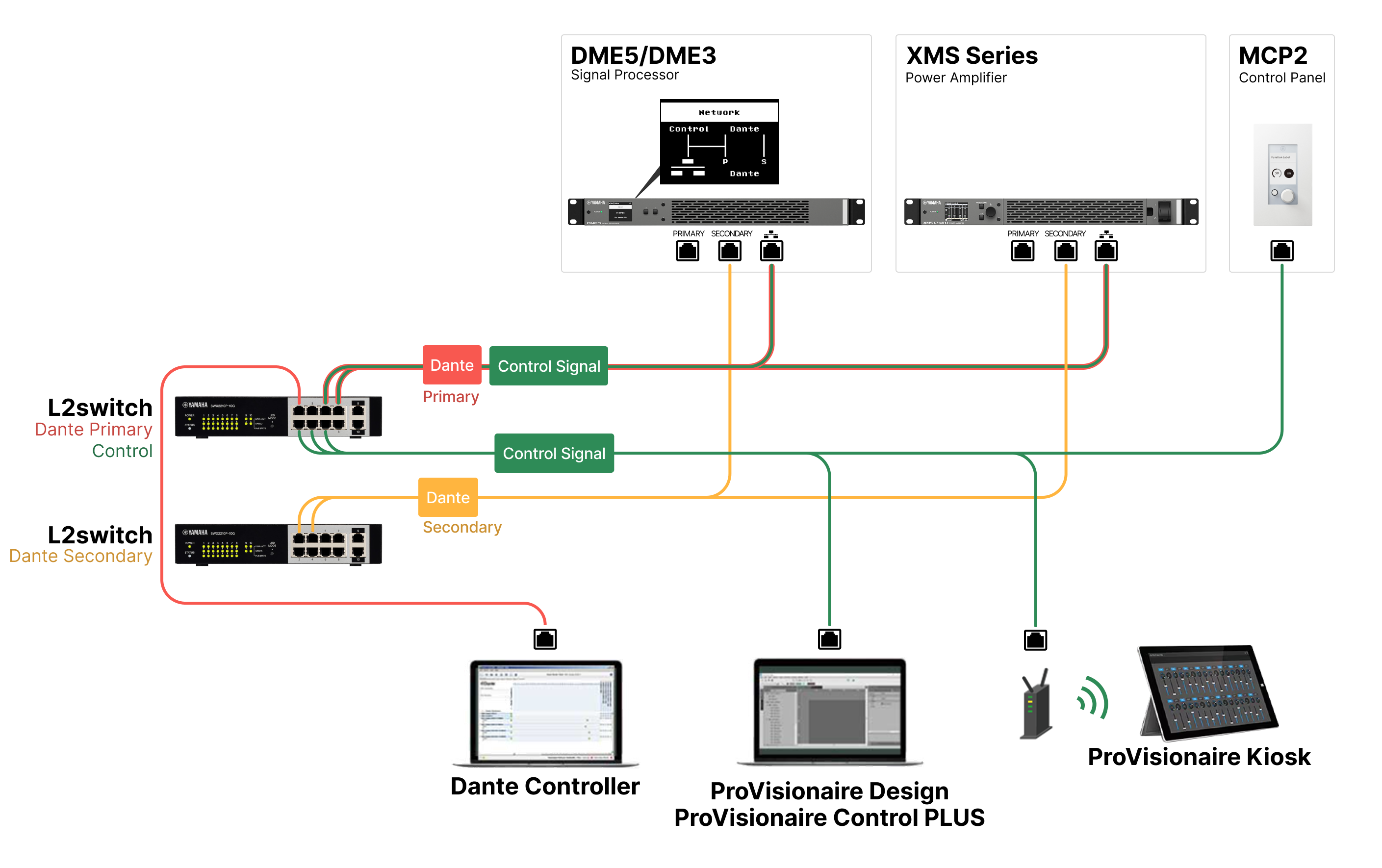

Control Merged
HINWEIS
-
Beim Aufbau eines Systems wie dem oben gezeigten muss der DME-Netzwerkmodus auf „Redundant – Control Merged‑Modus“ eingestellt werden.
-
Wenn das Dante-Audionetzwerk und ein ProVisionaire Design-Netzwerk auf demselben Computer betrieben werden, wird die Verwendung mehrerer Netzwerkkarten empfohlen, um die Netzwerke zu trennen.
7.4.2. Verkettungsverbindung
Die Verkettung ist eine Methode, um Geräte in einer Reihe zu schalten. Es vereinfacht den Netzwerkaufbau und reduziert die Anzahl der benötigten Netzwerk-Switches.
Je mehr Geräte jedoch angeschlossen werden, desto größer wird die Übertragungslatenz zwischen den Geräten an den Enden der Kette. Um Audioaussetzer im Dante-Netzwerk zu vermeiden, muss eine höhere Dante-Latenzeinstellung festgelegt werden. Wird zudem ein Kabel getrennt oder beschädigt, wird das Netzwerk an dieser Stelle segmentiert, und die Kommunikation mit nachgelagerten Geräten geht verloren.
Wenn die Dante-Latenz auf ihren Standardwert eingestellt ist (1,0 ms), muss sichergestellt werden, dass die Anzahl der Switches zwischen den beiden am weitesten voneinander entfernten Dante-Geräten 10 nicht überschreitet. Neben Switching Hubs sind auch im DME und I/O-Geräten Switches integriert. Wenn die Anzahl der Switches 10 übersteigt, erhöhen sich die Kommunikationsverzögerungen innerhalb des Netzwerks und es kann zu Audioaussetzern kommen. Um dies zu vermeiden, muss die Dante-Latenz auf einen höheren Wert eingestellt oder ein L2-Switch (kompatibel mit Gigabit-Ethernet) verwendet werden, um das Netzwerk aufzuteilen.

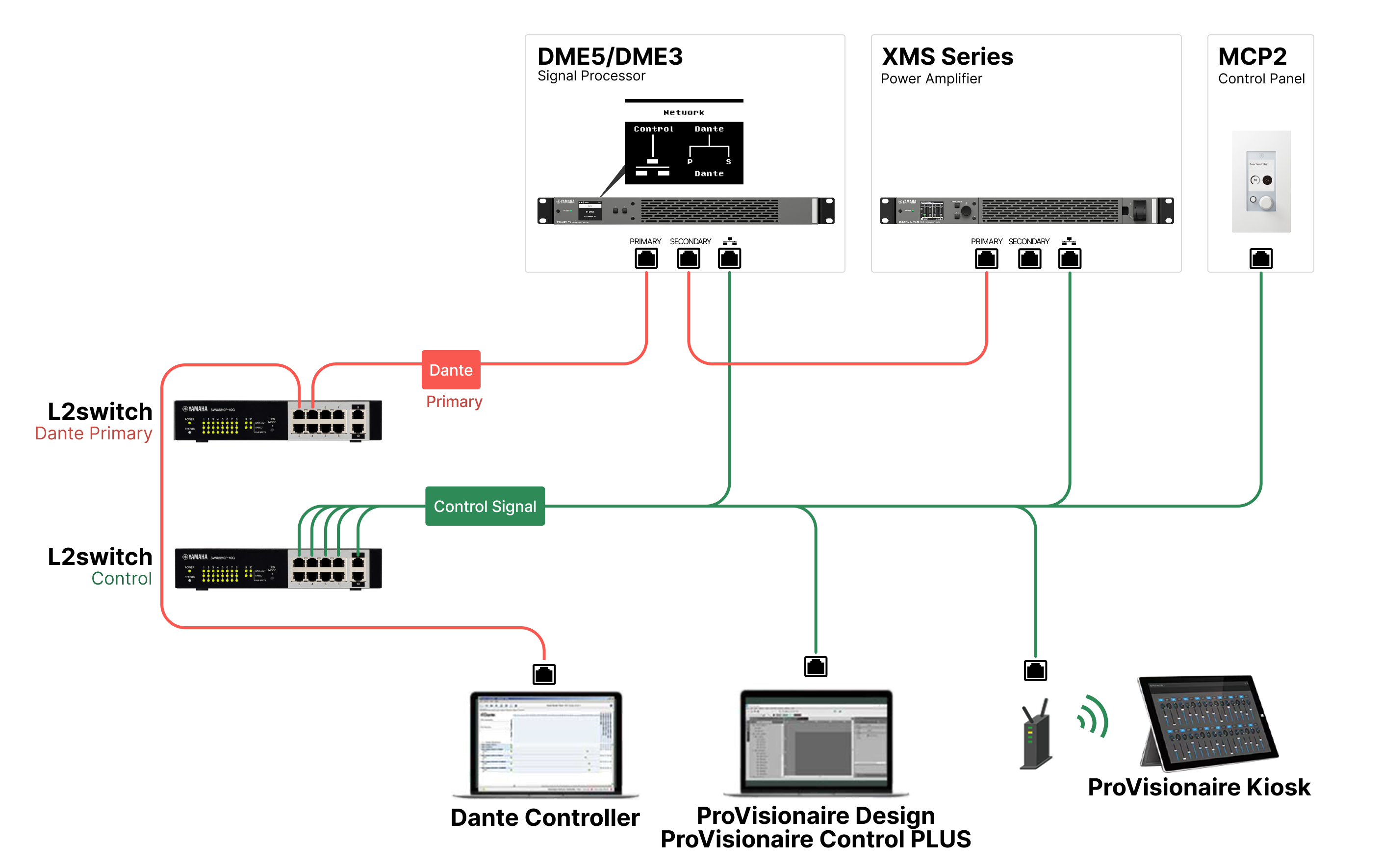

Control Separated
HINWEIS
-
Beim Aufbau eines Systems wie dem oben gezeigten muss der DME-Netzwerkmodus auf „Daisy Chain – Control Separated‑Modus“ eingestellt werden.

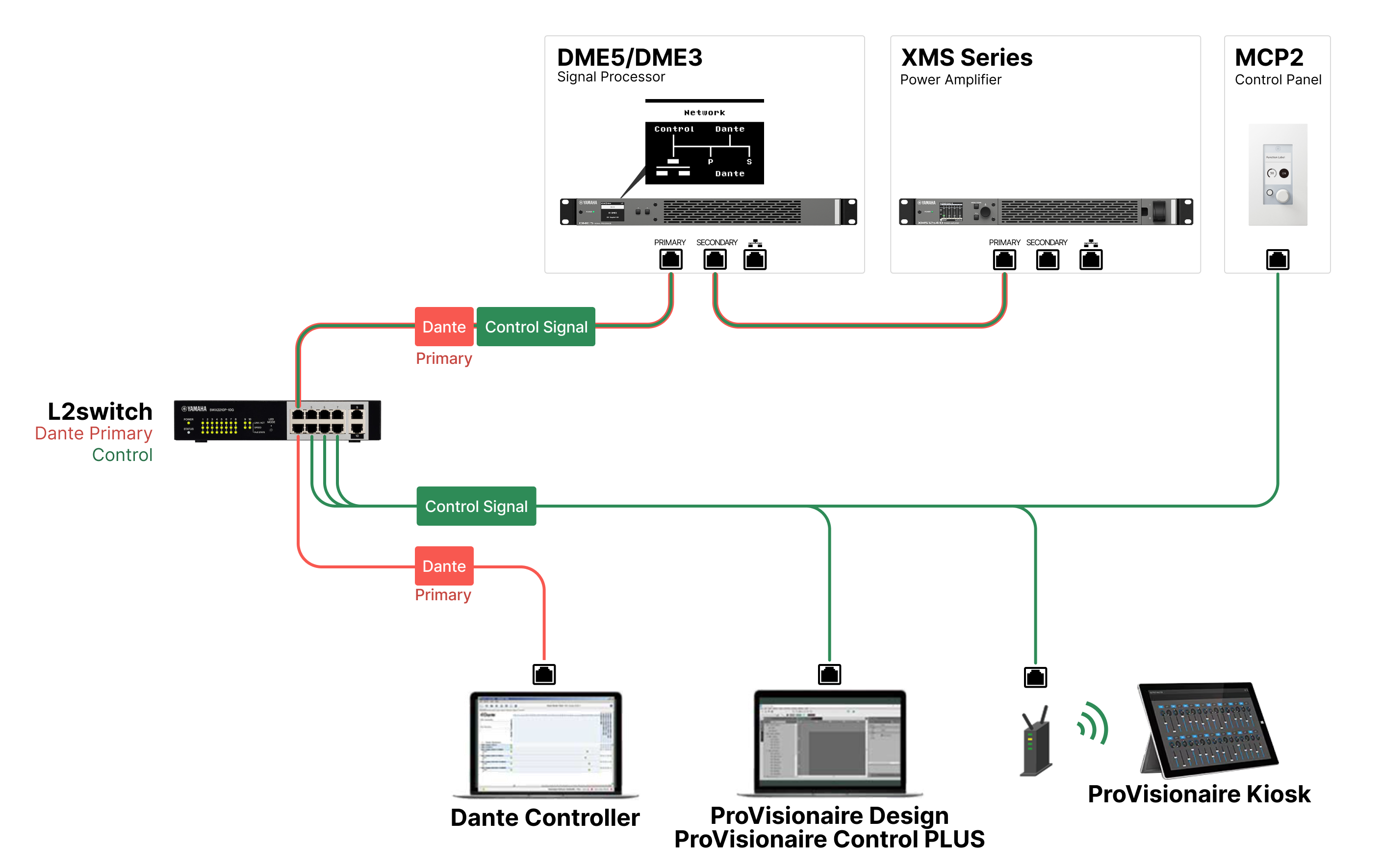

Control Merged
HINWEIS
-
Beim Aufbau eines Systems wie dem oben gezeigten muss der DME-Netzwerkmodus auf „Daisy Chain – Control Merged‑Modus“ eingestellt werden.
-
Es muss darauf geachtet werden, keine Schleifen im Netzwerk zu erzeugen.
