Display

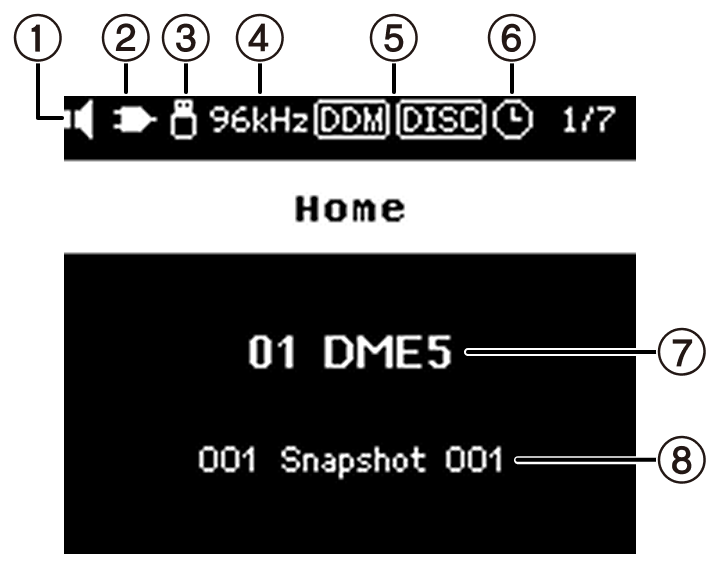

Beim Einschalten des Geräts wird der Startbildschirm angezeigt.

① Stummschaltungsanzeige
Zeigt den Ein-/Aus-Status der Stummschaltung an.
Stumm aus
Stumm ein

② Kontrollstatusanzeige
Zeigt den Ein-/Aus-Status der Kontrollfunktion an.
An
Aus

③ Statusanzeige für USB-Speicher
Zeigt den Status des USB-Speichers durch ein Symbol an, wenn dieser in die Buchse USB TO DEVICE eingesteckt wird.

④ Statusanzeige der Wortuhr
Wenn die Wortuhr gesperrt ist, wird die Sampling-Frequenz (48 kHz oder 96 kHz) angezeigt.
Wenn die Wortuhr entsperrt ist oder die Konfigurationsdaten nicht von ProVisionaire Design übertragen wurden, wird angezeigt.

⑤ DDM (Dante Domain Manager) Statusanzeige
DDM-Domain beigetreten
DDM-Domain beigetreten, aber nicht mit DDM-Server verbunden

DDM-Server-Einstellung LOCAL CONTROLLER ACCESS
Nicht schreibgeschützt (Read-Write): Kann geändert werden
Schreibgeschützt (Read-Only): Kann nicht geändert werden

⑥ Statusanzeige für den Zeitplaner
Ein Symbol wird angezeigt, wenn der Zeitplaner eingestellt wurde. Das Symbol beginnt eine Minute vor dem geplanten Ereignis zu blinken.

⑦ Geräte-ID und Gerätename
Zeigt die Geräte-ID und den Gerätenamen an. Die Geräte-ID und der Gerätename können in ProVisionaire Design geändert werden.

⑧ Snapshot-Name
Zeigt den Namen des zuletzt in ProVisionaire Design aufgerufenen Snapshots an.
Snapshots werden mit ProVisionaire Design gespeichert und abgerufen.

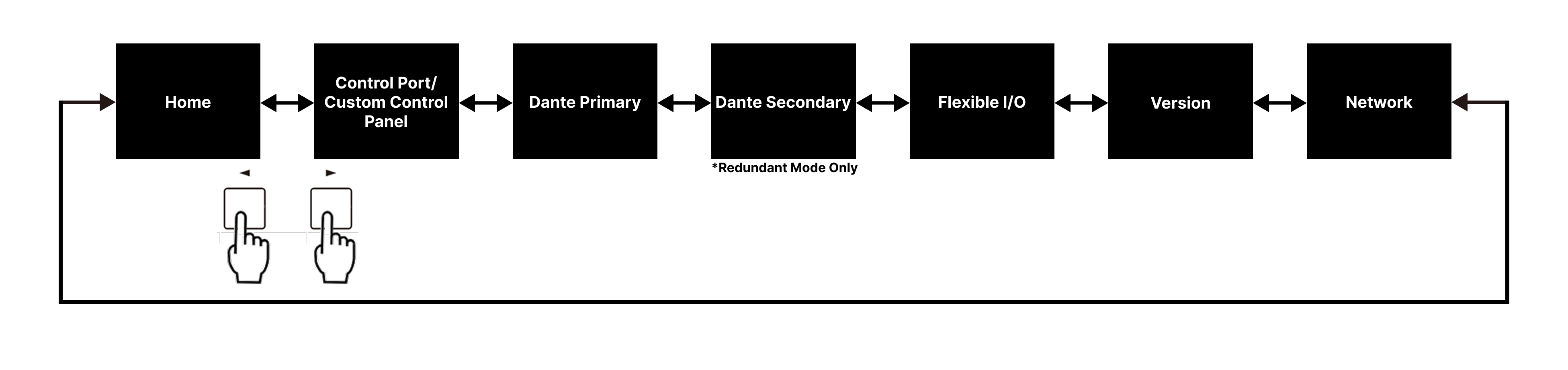

Zeigt die IP-Adresse und die Subnetzmaske zur Steuerung von ProVisionaire Design und anderen externen Geräten an. Die IP-Adresse wird mit ProVisionaire Design festgelegt.

Zeigt die Dante-IP-Adresse und die Subnetzmaske an. Im redundanten Modus werden die Dante Primary und Dante Secondary IP-Adressen auf separaten Bildschirmen angezeigt. Die Dante-IP-Adressen werden über den Dante Controller festgelegt.

Zeigt den Status von FLEXIBLE I/O an. Die Einstellungen für die Ein-/Ausgangsumschaltung werden in ProVisionaire Design vorgenommen.

Zeigt die Versionsinformationen an. Die erste Zeile enthält die Version der Hauptfirmware. Die Zeilen 2 bis 4 geben die Firmware-Versionen an, aus denen das Dante-Modul besteht. Ab der zweiten Zeile werden die Versionen der Dante-Firmware, Dante-Hardware und Yamaha-Software angezeigt. Versionsaktualisierungen werden mit ProVisionaire Design durchgeführt.

Zeigt den aktuell eingestellten Netzwerkmodus an. Die Modusumschaltung erfolgt über den Dante Controller. Einzelheiten zu den Netzwerkmodi finden sich unter „Netzwerkmodi“.

Bei einer Fehlfunktion des DME erscheint eine Warnmeldung auf dem Display. Wenn bereits eine Warnung angezeigt wird, wenn eine Störung höherer Ebene auftritt, wird die Warnung für die Störung höherer Ebene angezeigt. Den auf dem Bildschirm angezeigten QR-Code mit einem Smart-Gerät wie einem Smartphone scannen, um die Details der Warnung anzuzeigen. Einzelheiten zu den einzelnen Warnungen finden sich in der „Meldungsliste“ .
