3. Conexiones

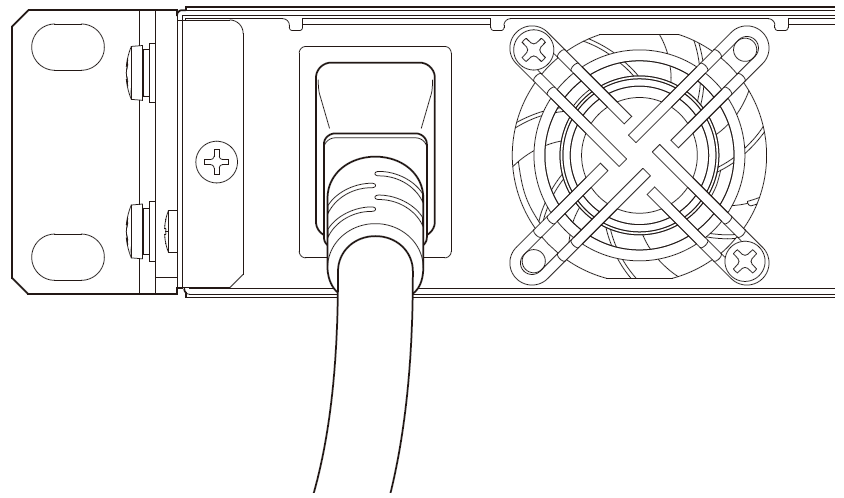

3.1. Encender/apagar el equipo

  1. Para encender el equipo, conecte primero el cable de alimentación a la unidad y, a continuación, enchúfelo en la toma de CA.

  2. Para apagar el equipo, desenchufe el cable de alimentación de la toma de CA.

El DME5/DME3 no incluye un botón de alimentación. Encienda o apague el equipo enchufando y desenchufando el cable de alimentación.
power on off

caution Atención

  • Al encender el equipo, espere al menos 5 segundos después de haberlo apagado. De lo contrario, se puede producir un fallo de funcionamiento.

3.2. Instalar el gancho del cable

Para evitar que el cable USB se desconecte por accidente, siga los pasos descritos a continuación para instalar el gancho del cable incluido.

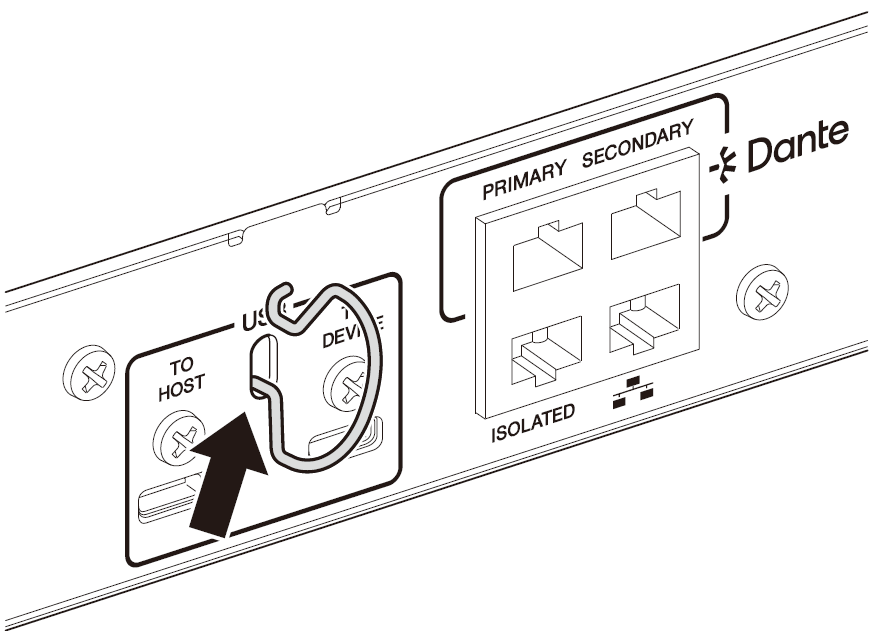

  1. Enganche un extremo del gancho del cable incluido en el extremo inferior de la ranura de seguridad, situada entre los conectores USB del panel posterior.

fook1

  1. Introduzca el otro extremo del gancho en el extremo superior de la ranura de seguridad.

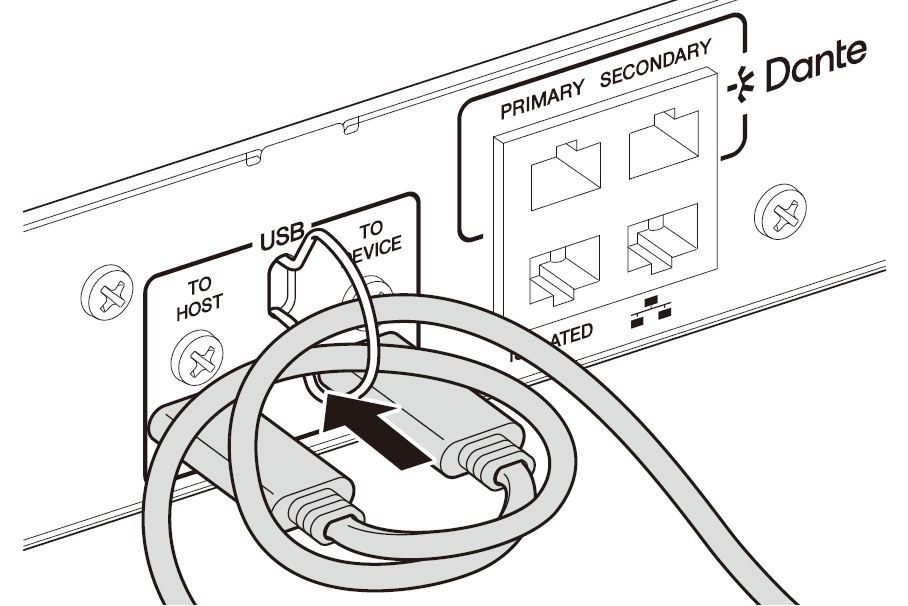

  1. Introduzca el cable USB a través del gancho y luego conéctelo a uno de los conectores USB.

fook2

3.3. Instalar conectores Euroblock

Utilice los conectores Euroblock incluidos para conectar a los conectores [INPUT], [OUTPUT] o [GPI].

3.3.1. Preparación y procesamiento de los cables

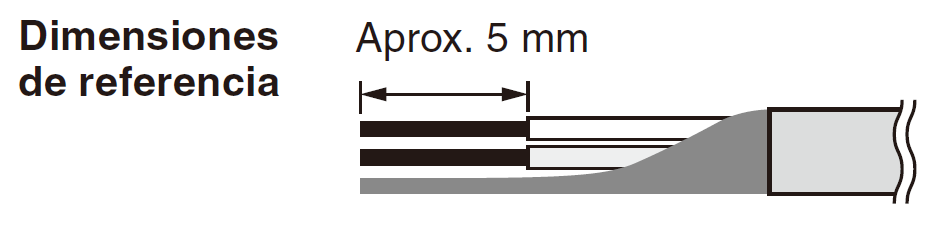

Pele el cable que se va a conectar al conector Euroblock de la forma indicada a continuación y conecte los cables conductores. Tenga en cuenta que el peso o la vibración de los cables conectados al Euroblock pueden provocar la rotura del cable conductor debido a la fatiga del metal. Fije el cable a la pestaña del conector EuroBlock con el sujetacables incluido.

5mm

caution Atención

  • Si el Euroblock se conecta mediante cables conductores, no los recubra con soldadura.

Si los cables se desconectan y reconectan con frecuencia, se recomienda utilizar terminales de clavija con fundas aislantes. Utilice conectores de patillas como el que se muestra a continuación.

Utilice un modelo con un diámetro máximo de 1,3 mm y una longitud de unos 5 mm (como el modelo AI0, 5-6WH de Phoenix Contact).

1.3mm

3.3.2. Conexión de un conector EuroBlock

En esta sección, se utiliza un conector EuroBlock de 3 patillas para los conectores [INPUT]/[OUTPUT] como ejemplo para explicar cómo acoplar un conector EuroBlock.

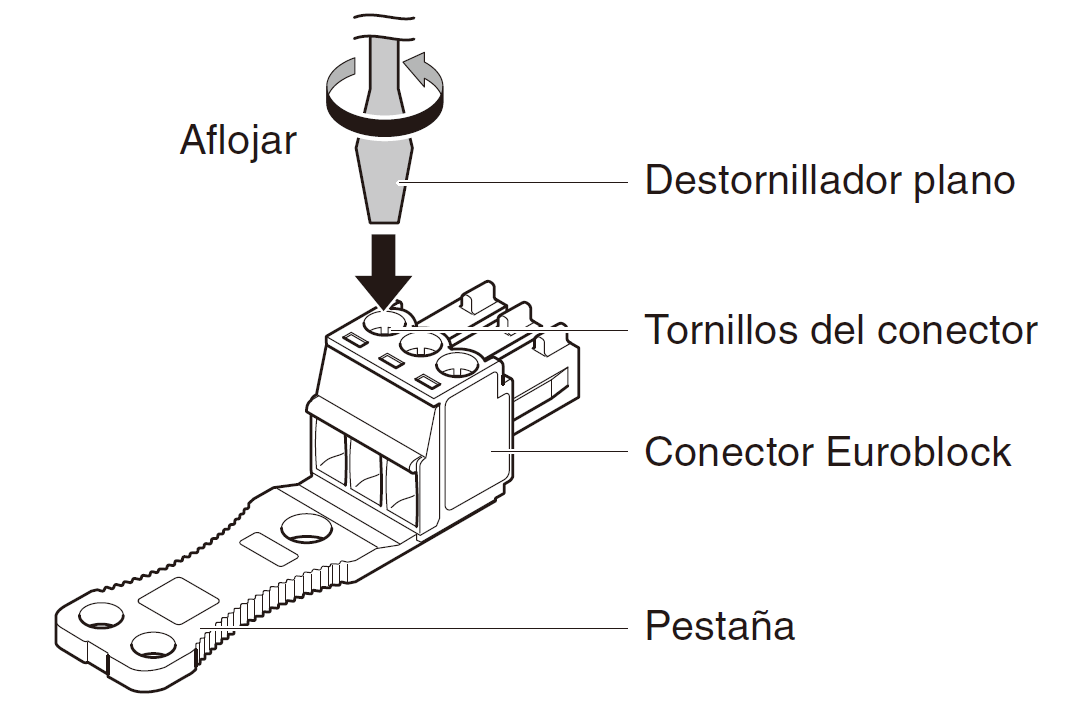

  1. Afloje los tornillos del conector.

    euro step1

    note NOTA

    • Utilice un destornillador plano con un ancho de hoja de 2 mm o menos para los enchufes Euroblock (16 patillas) para los conectores [GPI], y de 3 mm o menos para los enchufes Euroblock (3 patillas) para los conectores [INPUT]/[OUTPUT].

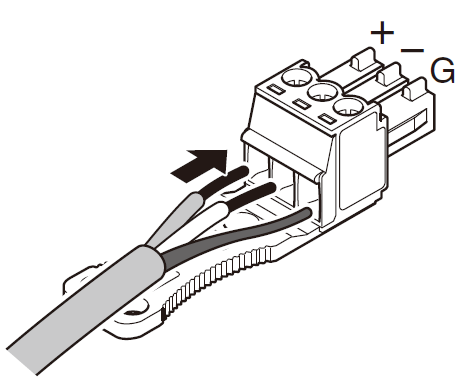

  2. Inserte el cable.

euro step2

  1. Apriete con firmeza los tornillos del conector.
    Tire del cable para asegurarse de que no se pueden extraer por accidente.

  2. Utilice el sujetacables incluido para fijar el cable a la pestaña.

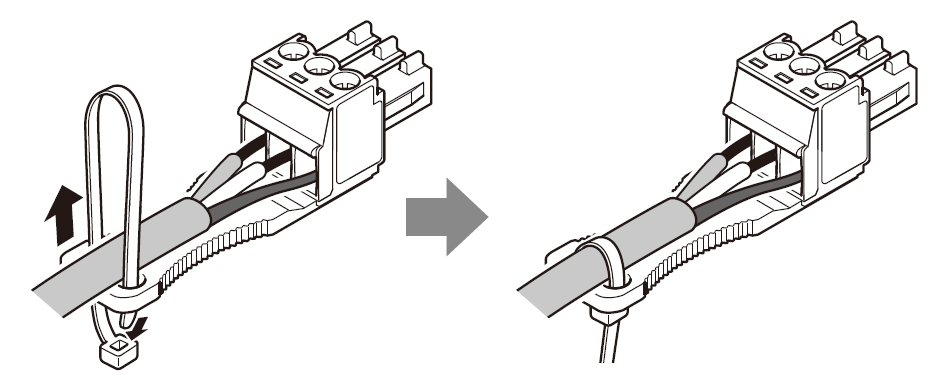

    Para los conectores [INPUT]/[OUTPUT] (3 patillas)

    euro step4 1

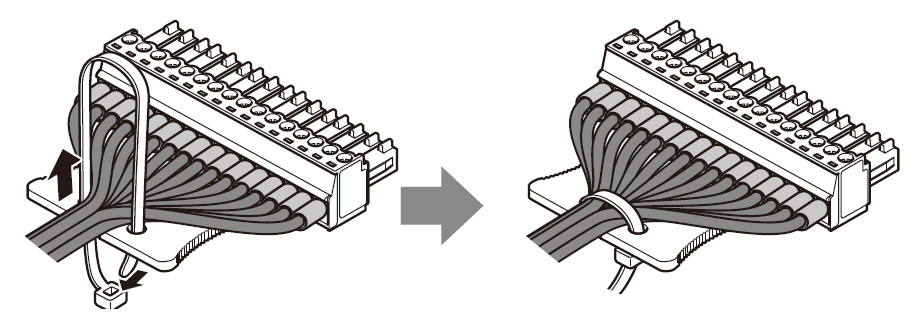

    Para los conectores [GPI] (16 patillas)

    euro step4 2

    note NOTA

    • Recorte las secciones innecesarias del sujetacables.

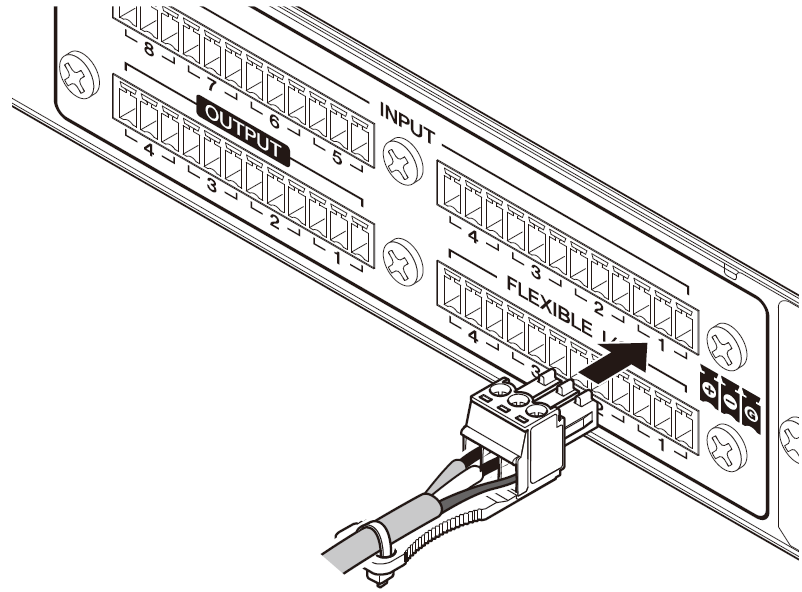

  3. Acople el conector Euroblock al conector [GPI] o al conector [INPUT] o [OUTPUT] de la unidad.

euro step5 1

note NOTA

  • Si va a conectar un cable no balanceado al conector [INPUT], conecte las partes “−” y “G” del Euroblock con un puente.

euro step5 2

3.4. Conexión a un conector [GPI]

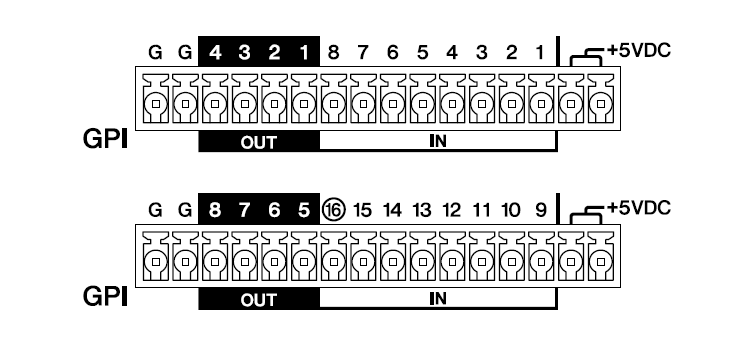

Conecte los dispositivos GPI (General  Purpose  Interface) a los conectores [GPI] situados en el panel trasero. GPI se utiliza para enviar y recibir señales de control hacia y desde dispositivos externos, como controladores.

gpi connection

Cada conector [GPI] del DME5 tiene 16 puertos de entrada y 8 puertos de salida.
Cada conector [GPI] del DME3 tiene 8 puertos de entrada y 4 puertos de salida.

  • El voltaje de salida de cada terminal +5 VDC es de 5 V. La corriente máxima que se puede extraer de los dos terminales +5 VDC es de 100 mA en total.
    Al usar un interruptor/resistencia variable y un LED/relé simultáneamente, conecte el interruptor/resistencia variable a un terminal y el LED/relé al otro. • Los conectores [IN] del 1 al 15 del DME5 y los conectores [IN] del 1 al 7 del DME3 detectan voltajes entre 0 y 5 V. Solo el conector [IN] 16 del DME5 y el 8 del DME3 admiten una entrada de +24 V, detectando voltajes entre 2,5 y 24 V como altos y voltajes inferiores a 2,5 V como bajos. • Los conectores [OUT] son salidas de colector abierto que cambian entre abierto y tierra. El voltaje máximo que se puede aplicar es +12 V. La corriente máxima que se puede aplicar es 75 mA por puerto.
    Utilice ProVisionaire Design para asignar parámetros a los controladores GPI y realizar otras configuraciones.

note NOTA

  • La especificación de canales de entrada/salida en ProVisionaire  Design permite recuperar ajustes preestablecidos de un dispositivo externo GPI conectado, cambiar parámetros y enviar señales a dispositivos externos GPI. Para conocer el método de configuración, consulte la “Guía del usuario de ProVisionaire Design”.
