7. Red
Esta sección explica las especificaciones de red y las conexiones del DME.

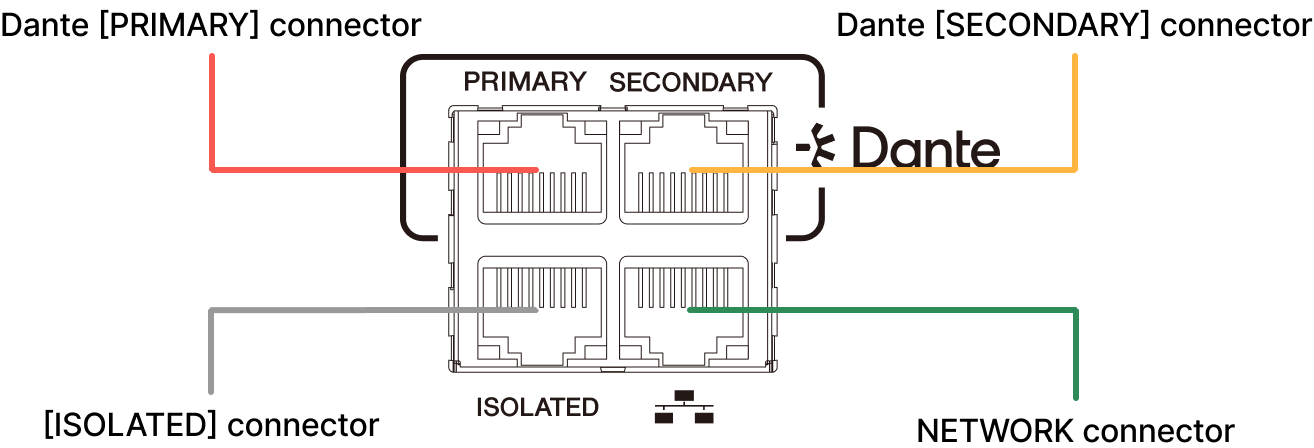

7.1. Puertos de comunicación
El DME tiene cuatro puertos de comunicación. Para conocer la finalidad de cada puerto, consulte “Panel posterior”.
NOTA
-
Actualmente, el conector ISOLATED no funciona incluso si está conectado (a partir de la versión de firmware del dispositivo 3.0.0).
Este problema se abordará en una futura actualización.
7.2. Modos de red
Hay dos formas de conectar un DME a una red Dante: conexión redundante y conexión tipo margarita. Junto con la configuración de la línea de control (Combinada/Separada), puede seleccionar entre cuatro modos de red. Utilice Dante Controller para cambiar la configuración del modo de red.
| Al realizar cambios, tenga cuidado de no crear un bucle de red. |
|
Control
|
|||
|
Separated (Separada)
|
Merged (Combinada)
|
||
|
Dante Secondary Port(Puerto secundario Dante) |
Redundant (Redundante) |
1. Redundant
|
2. Redundant
|
|
Daisy Chain(Cadena tipo margarita) |
3. Daisy Chain
|
4. Daisy Chain
|
|
1. Redundant - Modo de Control Separated (valor predeterminado)
|
|
En este modo, la línea de control, la línea primaria Dante y la línea secundaria Dante están todas separadas.
|
2. Redundant - Modo de Control Merged
|
|
Este modo superpone la línea de control a la línea primaria Dante.
|
3. Daisy Chain - Modo de Control Separated
|
|
La línea de control y la línea Dante están separadas, y Dante está configurado en modo de conexión tipo margarita.
|
4. Daisy Chain - Modo de Control Merged
|
|
Este modo superpone la línea de control a la línea Dante, y Dante se conecta en una cadena tipo margarita.
|
7.3. Acerca de Dante
El DME utiliza Dante como protocolo para transmitir señales de audio digitales. Dante es un protocolo de audio de red desarrollado por Audinate. En un entorno de red compatible con Gigabit Ethernet, tiene la ventaja de poder transmitir múltiples señales de audio con diferentes frecuencias de muestreo/velocidades de bits, así como señales de control de dispositivos, dentro de la misma red.
Para obtener más información sobre Dante, visite el sitio web de Audinate.
http://www.audinate.com/
Puede encontrar más información en el sitio web de Yamaha Pro Audio.
https://www.yamahaproaudio.com/
NOTA
-
No utilice la función EEE (*) de los conmutadores de red en una red Dante.
La función EEE puede provocar un rendimiento deficiente de sincronización del reloj, lo que provoca interrupciones de audio.
Por lo tanto, tenga en cuenta lo siguiente:-
Si utiliza conmutadores administrados, desactive la función EEE de todos los puertos utilizados para el tráfico Dante. No utilice conmutadores que no puedan desactivar la función EEE.
-
Si utiliza conmutadores no administrados, no utilice aquellos que admitan la función EEE. En estos conmutadores, la función EEE no se puede desactivar.
* Función EEE (Ethernet de Eficiencia Energética): Una tecnología que reduce el consumo de energía de los dispositivos Ethernet cuando el tráfico de la red es bajo. También se conoce como Green Ethernet o IEEE802.3az.
-
■ Relación entre latencia y número de saltos
La configuración de latencia adecuada para las señales enviadas y recibidas a través de la red de audio Dante difiere según el método de conexión y la escala. Esta sección explica cómo configurar la latencia en función del estado de conexión de los dispositivos compatibles con Dante conectados al DME.
La configuración de latencia para la red de audio Dante depende del número de saltos en esa red.
El recuento de saltos es el número de conmutadores entre las conexiones más lejanas de los dispositivos Dante. Además de los concentradores de conmutación, los conmutadores también están integrados en los dispositivos DME y de E/S. El recuento de saltos le da una idea de la latencia que debe configurar. A continuación se muestran configuraciones de latencia típicas para varios recuentos de saltos.
| Recuento de saltos | Latencia (ms) |
|---|---|
|
Hasta 3 |
0,25 |
|
Hasta 5 |
0,5 |
|
Hasta 10 |
1,0 |
|
Hasta 20 |
2,0 |
|
21 o más
|
5,0 |
7.4. Ejemplos de conexión
7.4.1. Conexión redundante
Las conexiones redundantes Dante crean un entorno que es más resistente a fallos en la red que las redes construidas utilizando cadenas tipo margarita. Una conexión redundante es un método de conexión que consta de dos líneas: una línea principal (primaria) y una sublínea (secundaria). Normalmente, la comunicación se realiza a través de la línea principal, pero si se produce un problema, como una desconexión, en la línea principal, la comunicación cambiará automáticamente a la línea secundaria.
Control Separated
NOTA
-
Al construir un sistema como el que se muestra arriba, configure el modo de red DME en “Redundant - Modo de Control Separated”.

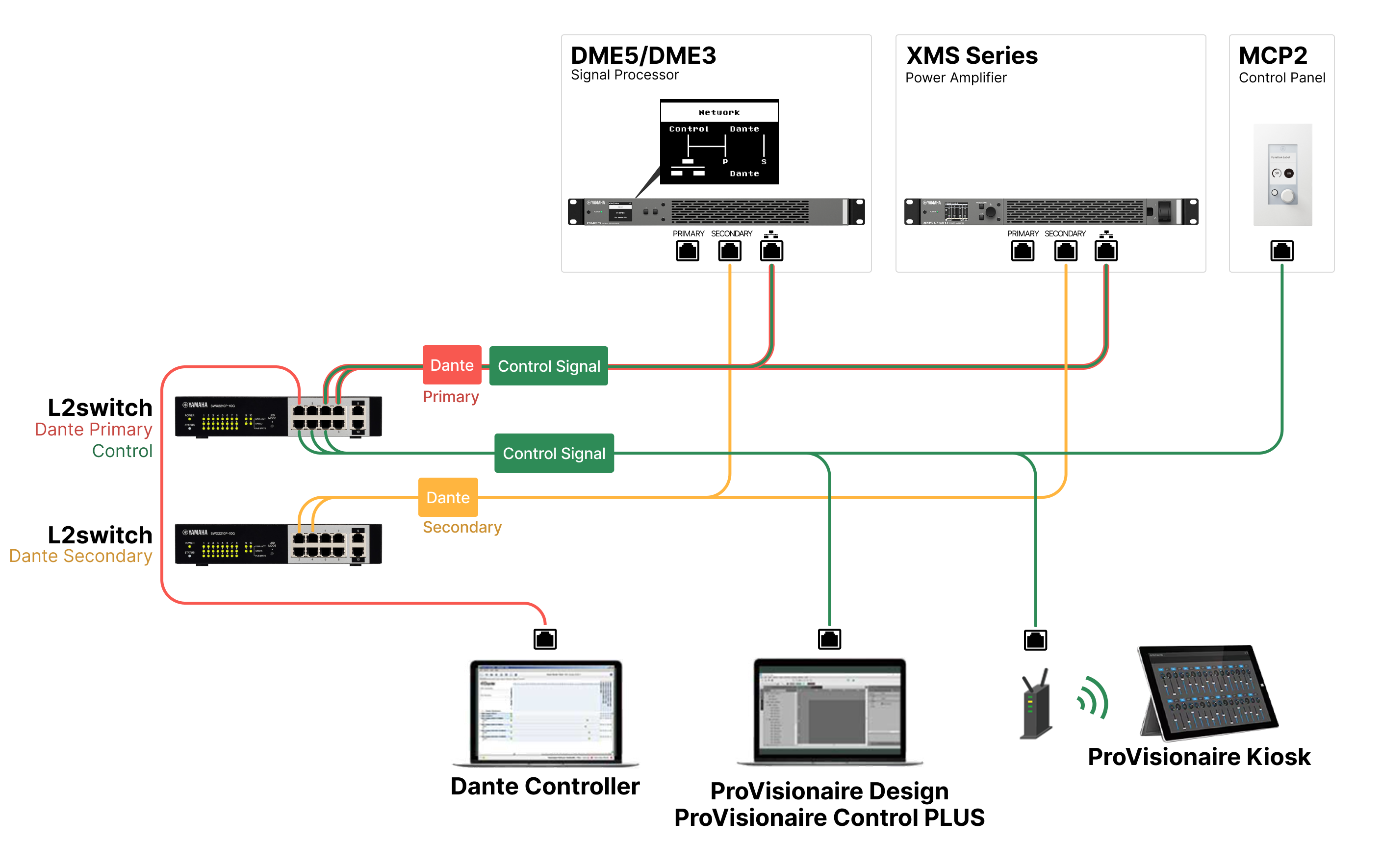

Control Merged
NOTA
-
Al construir un sistema como el que se muestra arriba, configure el modo de red DME en “Redundant - Modo de Control Merged”.
-
Si está ejecutando la red de audio Dante y una red ProVisionaire Design en el mismo ordenador, recomendamos utilizar varias NIC para separar las redes.
7.4.2. Conexión en cadena tipo margarita
La conexión en cadena tipo margarita es un método para conectar dispositivos en serie. Simplifica la construcción de la red y reduce el número de conmutadores de red necesarios.
Sin embargo, a medida que se conectan más dispositivos, aumenta la latencia de transmisión entre los dispositivos en los extremos de la cadena. Para evitar cortes de audio en la red Dante, debe establecer una configuración de latencia Dante más alta. Además, si un cable se desconecta o se daña, la red se segmentará en ese punto y se perderá la comunicación con los dispositivos descendentes.
Si la latencia Dante se establece en su valor predeterminado (1,0 mseg), asegúrese de que el número de conmutadores entre los dos dispositivos Dante más distantes no exceda de 10. Además de los concentradores de conmutación, los conmutadores también están integrados en los dispositivos DME y de E/S. Si el número de conmutadores supera los 10, aumentarán los retrasos en la comunicación dentro de la red y pueden producirse cortes de audio. Para evitar esto, configure la latencia Dante en un valor mayor o utilice un conmutador L2 (compatible con Gigabit Ethernet) para dividir la red.

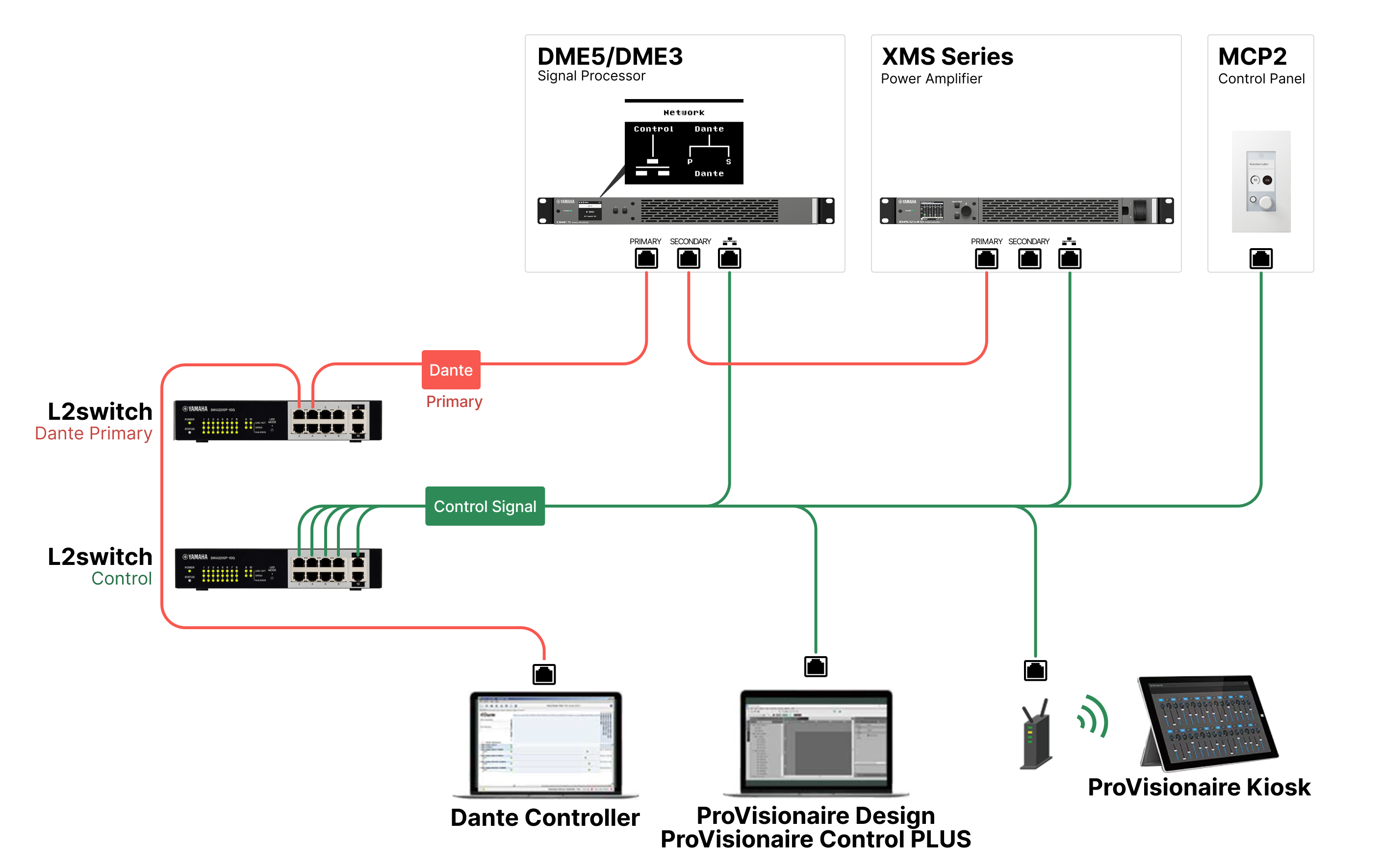

Control Separated
NOTA
-
Al construir un sistema como el que se muestra arriba, configure el modo de red de DME en “Daisy Chain - Modo de Control Separated”.

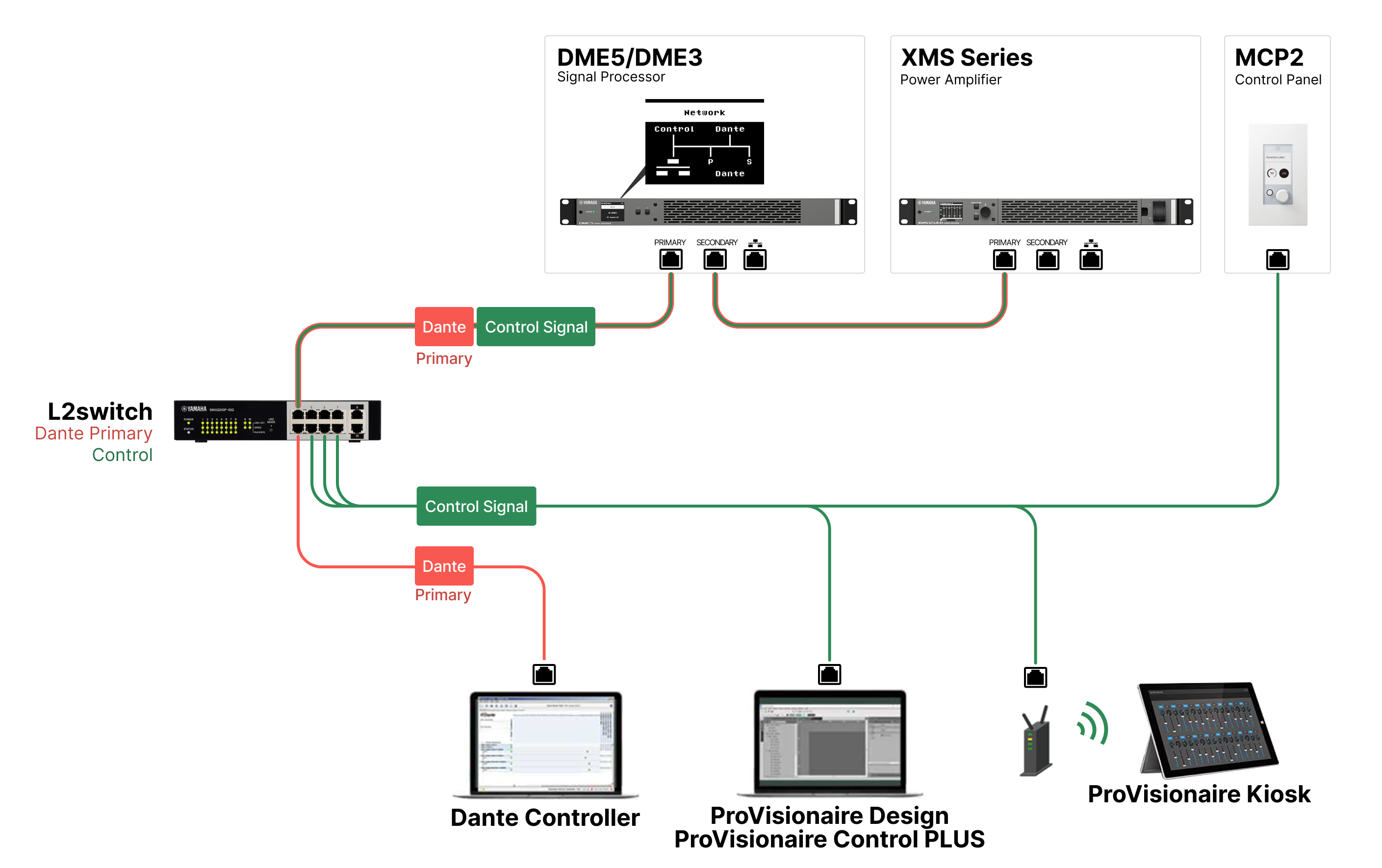

Control Merged
NOTA
-
Al construir un sistema como el que se muestra arriba, configure el modo de red de DME en “Daisy Chain - Modo de Control Merged”.
-
Tenga cuidado de no crear bucles en la red.
