Connexions

3.1. Mise sous tension/hors tension

Pour mettre le produit sous tension, connectez d’abord le cordon d’alimentation à l’unité, puis branchez-le sur une prise secteur.
Pour mettre le produit hors tension, débranchez le cordon d’alimentation de la prise secteur.

Le DME5/DME3 ne comporte pas de bouton d’alimentation. La mise sous tension et hors tension du produit se fait respectivement en branchant et en débranchant le cordon d’alimentation.

Attention

Après avoir mis le produit hors tension, attendez au moins 5 secondes avant de remettre sous tension. Sinon, cela pourrait causer un dysfonctionnement.

3.2. Installation du crochet de câble

Installez le crochet de câble fourni en suivant les étapes ci-dessous pour éviter que le câble USB ne soit débranché accidentellement.

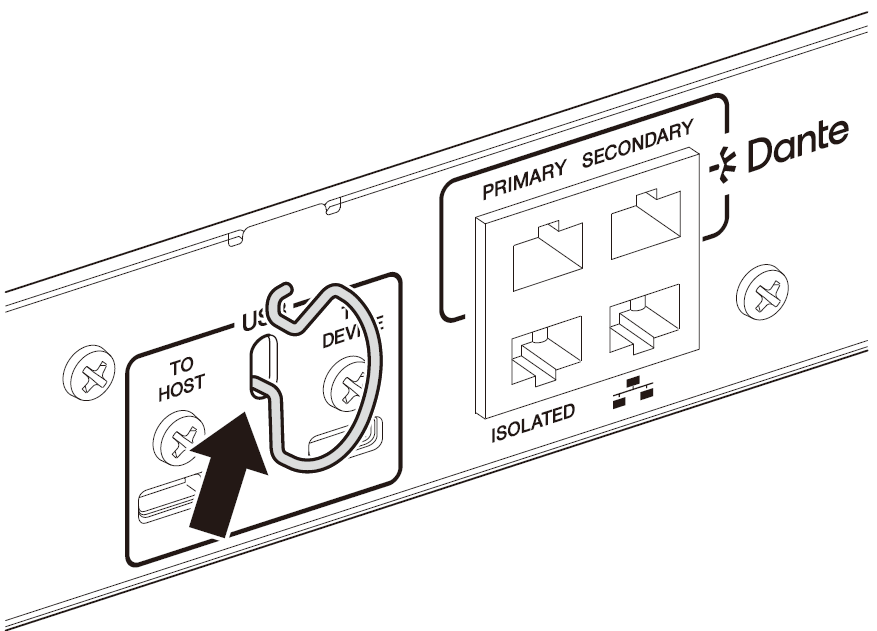

Accrochez une extrémité du crochet de câble fourni à la partie inférieure de la fente de sécurité située entre les connecteurs USB sur le panneau arrière.

Accrochez l’autre extrémité du crochet dans la partie supérieure de la fente de sécurité.

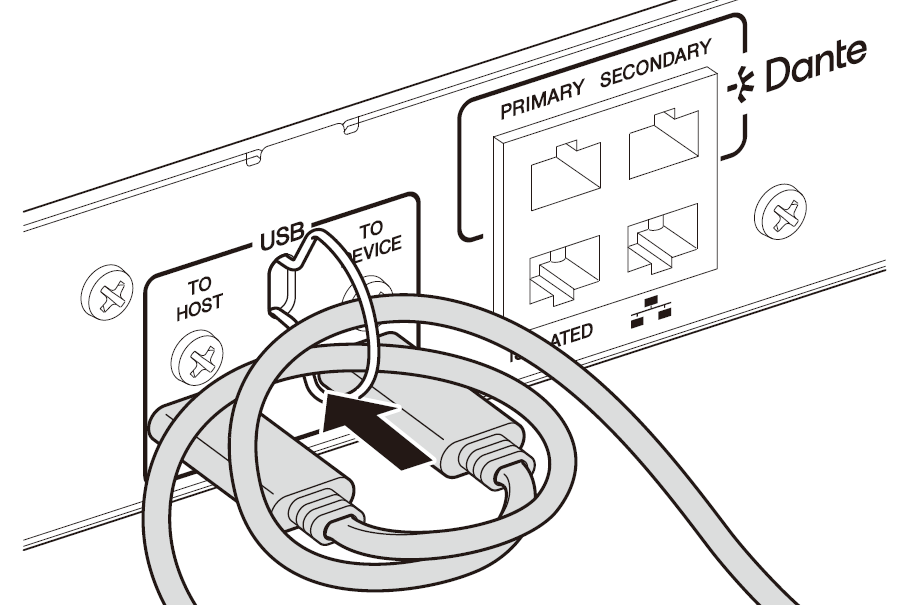

Passez le câble USB à travers le crochet et branchez-le ensuite à l’un des ports USB.

3.3. Installation de connecteurs Euroblock

Utilisez les connecteurs Euroblock inclus pour raccorder les connecteurs [INPUT], [OUTPUT] ou [GPI].

3.3.1. Préparation des fils de câble

Dénudez le câble à raccorder au connecteur Euroblock comme indiqué ci-dessous et raccordez les fils. Notez que le poids ou les vibrations des fils raccordés au connecteur Euroblock peuvent provoquer la rupture des fils due à la fatigue du métal. Fixez le câble sur la patte du connecteur Euroblock avec le serre-câble inclus.

Attention

Si les connecteurs Euroblock sont connectés avec des fils conducteurs, ne soudez pas les fils ensemble.

Si les fils doivent être fréquemment débranchés et rebranchés, il est recommandé d’utiliser des embouts à broche avec manchon isolant. Utilisez des connecteurs à broche tels que celui illustré ci-dessous.

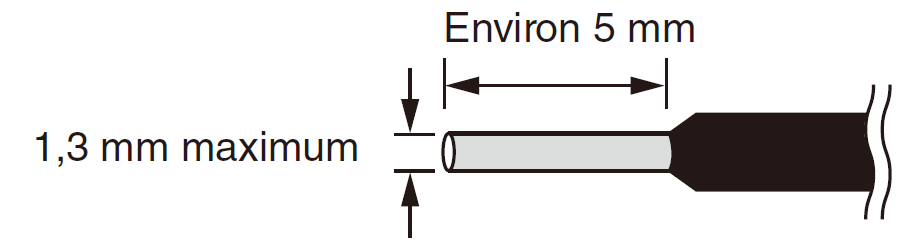

Utilisez un modèle d’un diamètre maximum de 1,3 mm et d’une longueur d’environ 5 mm (tel que le modèle Phoenix Contact AI0, 5-6 WH).

3.3.2. Montage d’un connecteur Euroblock

Cette section présente un exemple de connexion d’un connecteur Euroblock à 3 broches aux connecteurs [INPUT]/[OUTPUT].

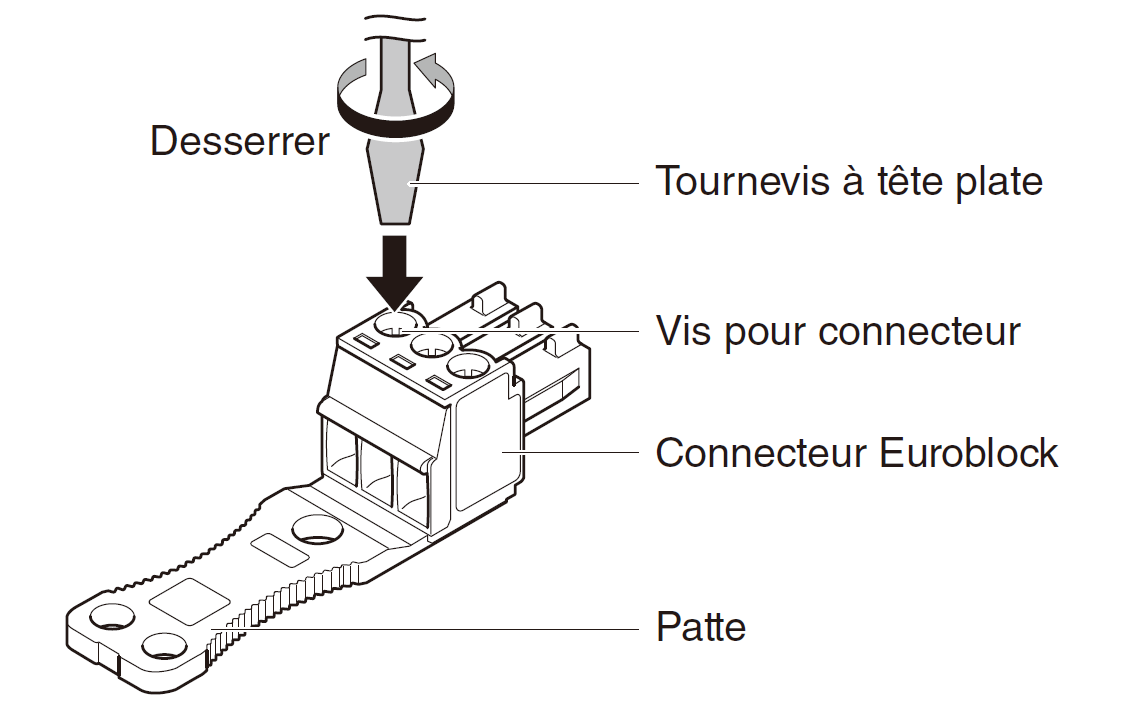

Desserrez les vis du connecteur.
NOTE
- Utilisez un tournevis plat avec une largeur de lame de 2 mm ou moins pour les fiches Euroblock (16 broches) des connecteurs [GPI], et de 3 mm ou moins pour les fiches Euroblock (3 broches) des connecteurs [INPUT]/[OUTPUT].
Insérez le câble.

Serrez fermement les vis du connecteur.
Tirez sur le câble pour vous assurer qu’il ne risque pas d’être débranché accidentellement.

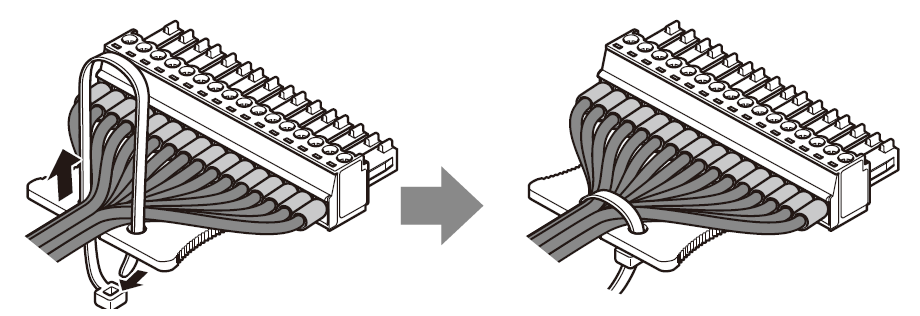

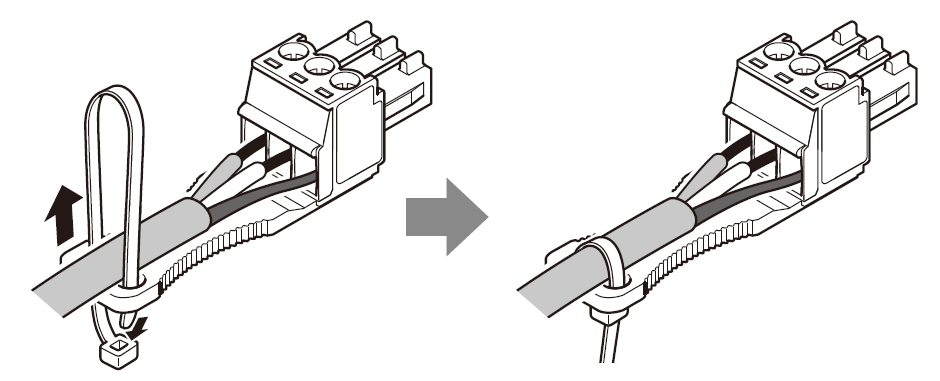

Utilisez le serre-câble inclus pour fixer le câble sur la patte du connecteur.

Pour les connecteurs [INPUT]/[OUTPUT] (3 broches)

Pour les connecteurs [GPI] (16 broches)
NOTE
- Coupez toute portion superflue du serre-câble.

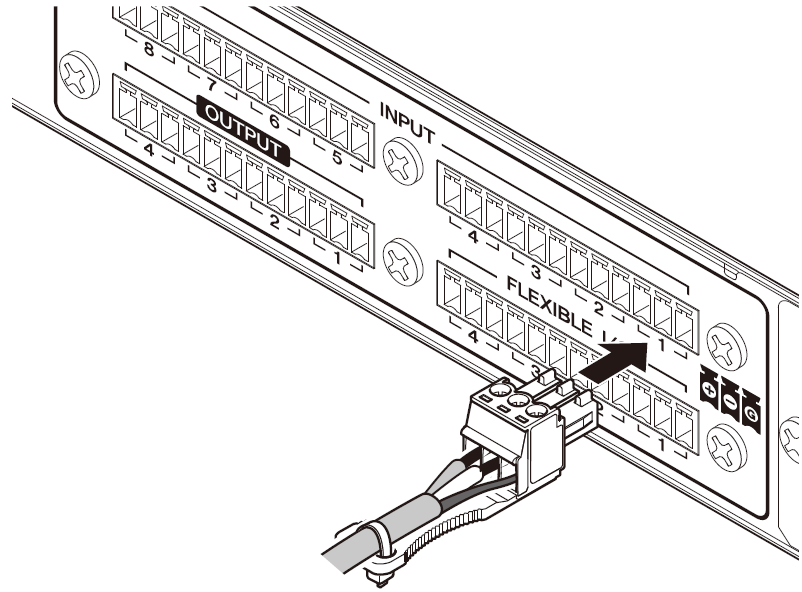

Fixez le connecteur Euroblock sur le connecteur [GPI] ou le connecteur [INPUT] ou [OUTPUT] de l’unité.

NOTE

Si vous effectuez la connexion au connecteur [INPUT] avec un câble asymétrique, reliez les bornes « − » et « G » du connecteur Euroblock avec un fil de pontage.

3.4. Connexion à un connecteur [GPI]

Connectez des dispositifs GPI (General Purpose Interface) aux connecteurs [GPI] du panneau arrière. L’interface GPI est utilisée pour l’entrée et la sortie de signaux de commande vers et depuis des dispositifs externes tels que des contrôleurs.

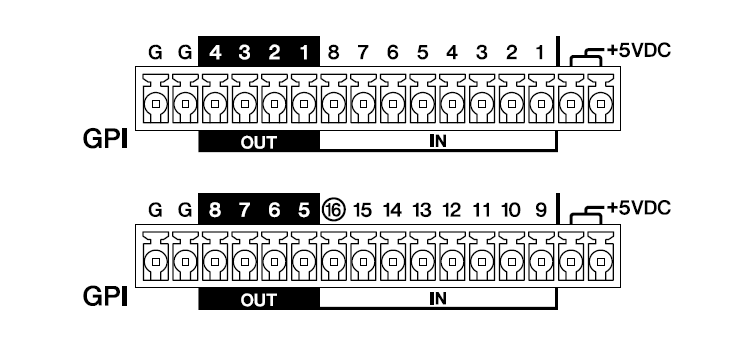

Chaque connecteur [GPI] du DME5 possède 16 ports d’entrée et 8 ports de sortie.
Chaque connecteur [GPI] du DME3 possède 8 ports d’entrée et 4 ports de sortie.

La tension de sortie de chaque borne +5VDC est de 5 V. Le courant maximal pouvant être délivré par ces deux bornes +5VDC est de 100 mA au total.
Si un interrupteur/une résistance variable et une LED/un relais doivent être utilisés simultanément, branchez l’interrupteur/la résistance variable à une borne et la LED/le relais à l’autre.
Les connecteurs [IN] 1 à 15 du DME5 et les connecteurs [IN] 1 à 7 du DME3 détectent les tensions comprises entre 0 et 5 V.
Seuls les connecteurs [IN] 16 du DME5 et 8 du DME3 prennent en charge une entrée de +24 V, détectant les tensions comprises entre 2,5 et 24 V comme étant hautes et les tensions inférieures à 2,5 V comme étant basses.
Les connecteurs [OUT] sont des sorties à collecteur ouvert commutant entre un circuit ouvert et la masse. La tension maximale applicable est de +12 V. Le courant maximal applicable est de 75 mA par port.
Utilisez ProVisionaire Design pour attribuer des paramètres aux contrôleurs GPI et effectuer d’autres réglages.
