7. Réseau
Cette section explique les caractéristiques techniques du réseau et les connexions du DME.
7.1. Ports de communication

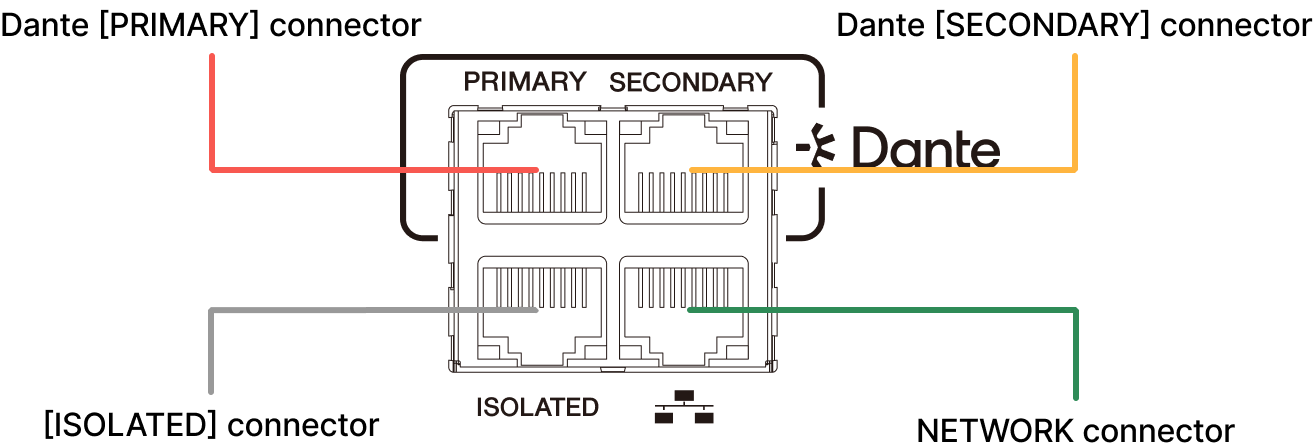

Le DME possède quatre ports de communication. Pour connaître la fonction de chaque port, consultez la section « Panneau arrière ».
NOTE
-
Actuellement, le connecteur ISOLATED ne fonctionne pas même s’il est connecté (à partir de la version 3.0.0 du micrologiciel du dispositif).
Il y sera remédié dans une prochaine mise à jour.
7.2. Modes réseau
Il existe deux façons de connecter un DME à un réseau Dante : la connexion redondante et la connexion en guirlande. Outre le réglage de la ligne de commande (Merged/Separated (Fusionnée/séparée)), vous pouvez choisir parmi quatre modes réseau. Utilisez Dante Controller pour modifier les paramètres du mode réseau.
| Lors de toute modification, veillez à ne pas créer de boucle réseau. |
|
Control (Commande)
|
|||
|
Separated (Séparée)
|
Merged (Fusionnée)
|
||
|
Dante Secondary Port (Port Dante secondaire) |
Redundant (Redondant) |
1. Redundant
|
2. Redundant
|
|
Daisy Chain (Connexion en guirlande) |
3. Daisy Chain
|
4. Daisy Chain
|
|
1. Redundant - Mode de Control Separated (valeur par défaut)
|
|
Dans ce mode, la ligne de commande, la ligne Dante Primary et la ligne Dante Secondary sont toutes séparées.
|
2. Redundant - Mode de Control Merged
|
|
Ce mode superpose la ligne de commande à la ligne Dante Primary.
|
3. Daisy Chain - Mode de Control Separated
|
|
La ligne de commande et la ligne Dante sont séparées, et Dante est configuré en mode de connexion en guirlande.
|
4. Daisy Chain - Mode de Control Merged
|
|
Ce mode superpose la ligne de commande à la ligne Dante, et les lignes Dante sont connectées en guirlande.
|
7.3. À propos de Dante
Le DME utilise Dante comme protocole de transmission des signaux audio numériques. Dante est un protocole audio réseau développé par Audinate. Dans un environnement réseau compatible Gigabit Ethernet, il présente l’avantage de pouvoir transmettre plusieurs signaux audio à des fréquences d’échantillonnage/débits binaires différents, ainsi que des signaux de commande de dispositifs, au sein du même réseau.
Pour plus d’informations sur Dante, consultez le site web d’Audinate.
http://www.audinate.com/
Vous trouverez diverses autres informations sur le site web Yamaha Pro Audio.
https://www.yamahaproaudio.com/
NOTE
-
N’utilisez pas la fonction EEE(*) des commutateurs réseau dans un réseau Dante.
La fonction EEE peut entraîner une mauvaise synchronisation de l’horloge, provoquant des interruptions audio.
Par conséquent, veuillez noter ce qui suit :-
Si vous utilisez des commutateurs gérés, désactivez la fonction EEE de tous les ports utilisés pour le trafic Dante. N’utilisez pas de commutateurs qui ne permettent pas de désactiver la fonction EEE.
-
Si vous utilisez des commutateurs non gérés, n’utilisez pas de modèles prenant en charge la fonction EEE. Sur ce type de commutateurs, la fonction EEE ne peut pas être désactivée.
* Fonction EEE (Energy Efficient Ethernet) : technologie qui réduit la consommation d’énergie des dispositifs Ethernet lorsque le trafic réseau est faible. Elle est également connue sous les noms d’Ethernet vert ou IEEE802.3az.
-
■ Relation entre la latence et le nombre de sauts
Le paramètre de latence approprié pour les signaux envoyés et reçus sur le réseau audio Dante diffère en fonction de la méthode de connexion et de l’échelle. Cette section explique comment configurer la latence en fonction de l’état de la connexion des dispositifs compatibles Dante connectés au DME.
Le paramètre de latence pour le réseau audio Dante dépend du nombre de sauts dans ce réseau.
Le nombre de sauts correspond au nombre de commutateurs entre les connexions les plus éloignées des dispositifs Dante. En plus des concentrateurs de commutation, des commutateurs sont également intégrés aux dispositifs DME et d’E/S. Le nombre de sauts vous donne une idée de la latence que vous devriez définir. Les paramètres de latence typiques pour différents nombres de sauts sont indiqués ci-dessous.
| Nombre de sauts | Latence (ms) |
|---|---|
|
Jusqu’à 3 |
0,25 |
|
Jusqu’à 5 |
0,5 |
|
Jusqu’à 10 |
1,0 |
|
Jusqu’à 20 |
2,0 |
|
21 ou plus
|
5,0 |
7.4. Exemples de connexion
7.4.1. Connexion redondante
Les connexions redondantes de Dante créent un environnement plus résistant aux pannes de réseau que les réseaux construits en utilisant des connexions en guirlande. Une connexion redondante est une méthode de connexion qui se compose de deux lignes : une ligne principale (primary) et une sous-ligne (secondary). Normalement, la communication s’effectue via la ligne Primary, mais en cas de problème tel qu’une déconnexion sur la ligne principale, la communication basculera automatiquement sur la ligne Secondary.

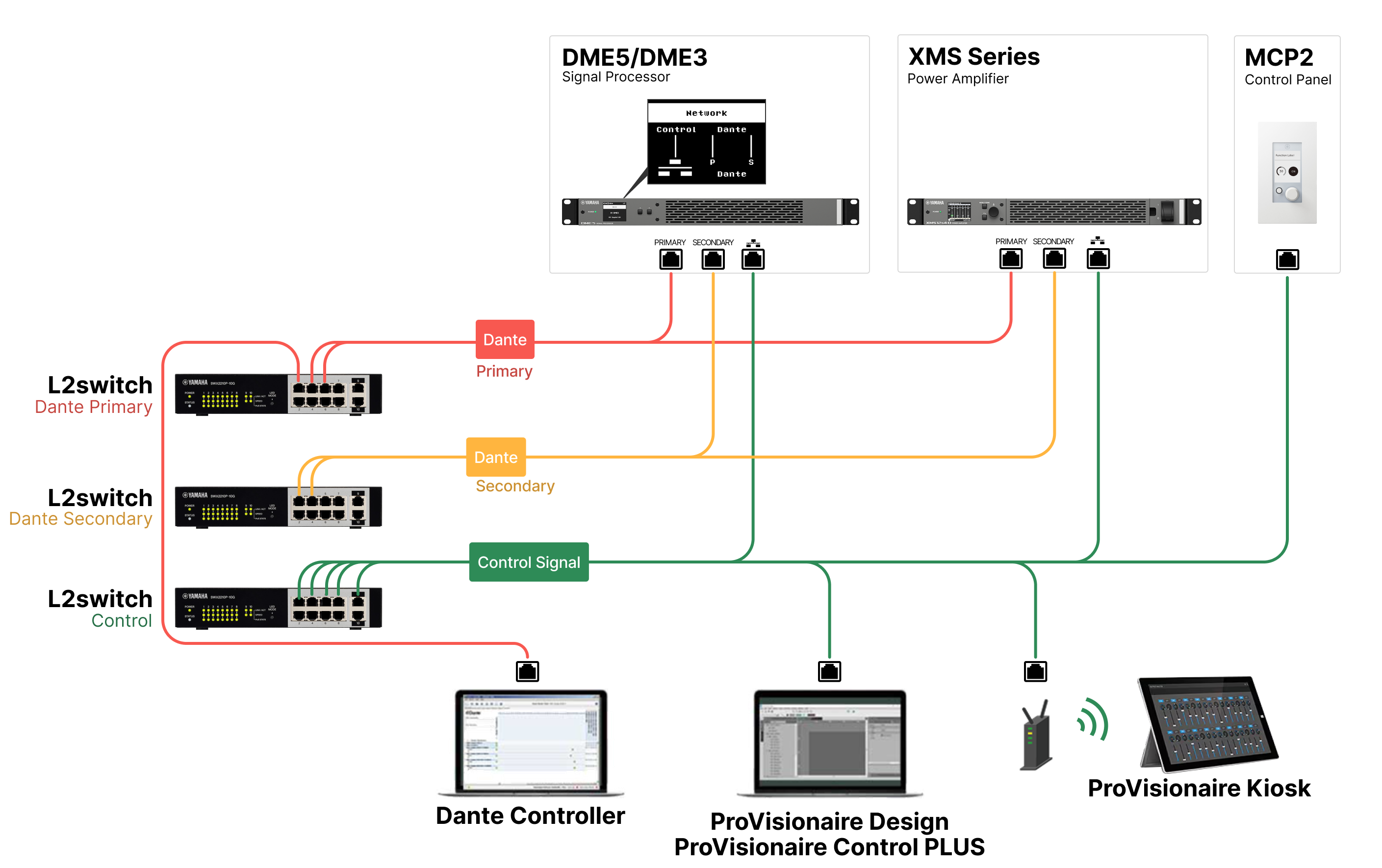

Control Separated (Commande séparée)
NOTE
-
Lors de la construction d’un système comme celui illustré ci-dessus, configurez le mode réseau DME sur « Redundant - Mode de Control Separated ».

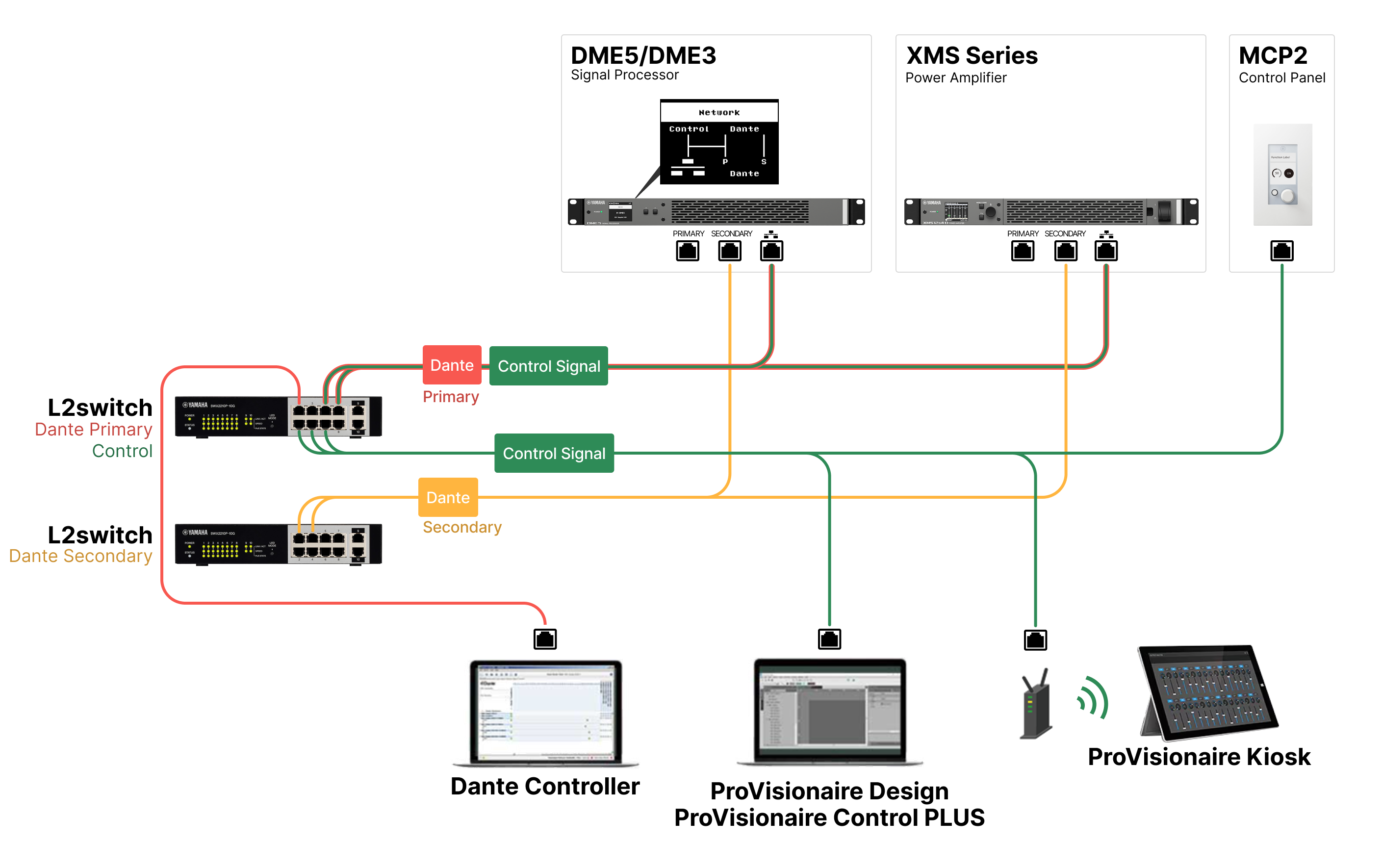

Control Merged (Commande fusionnée)
NOTE
-
Lors de la construction d’un système comme celui illustré ci-dessus, configurez le mode réseau du DME sur « Redundant - Mode de Control Merged ».
-
Si vous utilisez un réseau audio Dante et un réseau ProVisionaire Design sur le même ordinateur, nous vous recommandons d’utiliser plusieurs cartes réseau pour séparer les réseaux.
7.4.2. Connexion en guirlande
La connexion en guirlande est une méthode de connexion de dispositifs en série. Elle simplifie la construction du réseau et réduit le nombre de commutateurs réseau nécessaires.
Cependant, à mesure que le nombre de dispositifs connectés augmente, la latence de transmission entre les dispositifs situés aux extrémités de la chaîne augmente. Pour éviter les coupures audio sur le réseau Dante, vous devez définir un paramètre de latence Dante plus élevé. De plus, si un câble est déconnecté ou endommagé, le réseau sera segmenté à cet endroit et la communication avec les dispositifs en aval sera interrompue.
Si la latence Dante est réglée sur sa valeur par défaut (1,0 msec), assurez-vous que le nombre de commutateurs entre les deux dispositifs Dante les plus éloignés ne dépasse pas 10. En plus des concentrateurs de commutation, des commutateurs sont également intégrés aux dispositifs DME et d’E/S. Si le nombre de commutateurs dépasse 10, les délais de communication au sein du réseau augmenteront et des coupures audio pourront se produire. Pour éviter cela, augmentez la latence Dante ou utilisez un commutateur L2 (compatible Gigabit Ethernet) pour diviser le réseau.

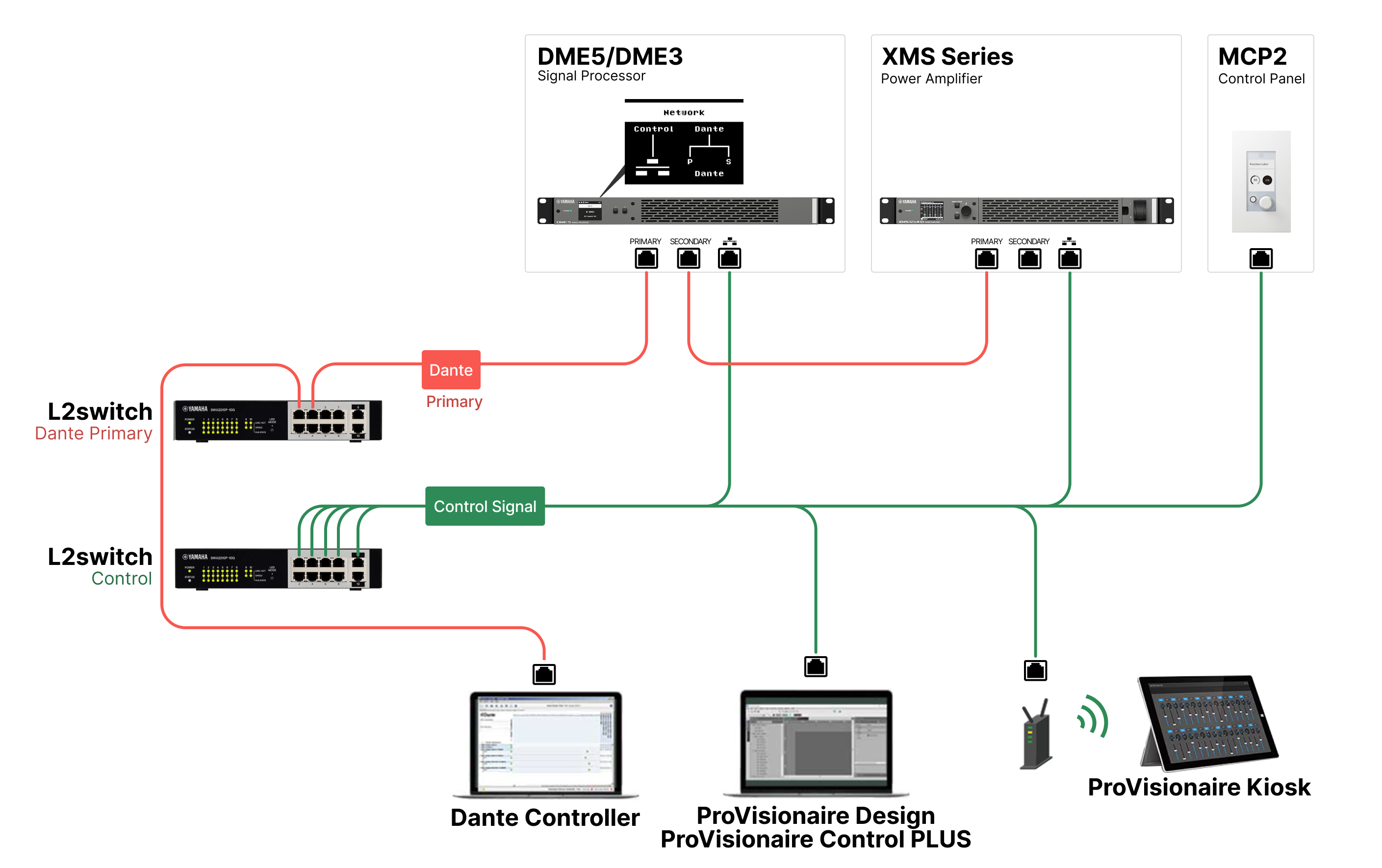

Control Separated (Commande séparée)
NOTE
-
Lors de la construction d’un système comme celui illustré ci-dessus, configurez le mode réseau du DME sur « Daisy Chain - Mode de Control Separated ».

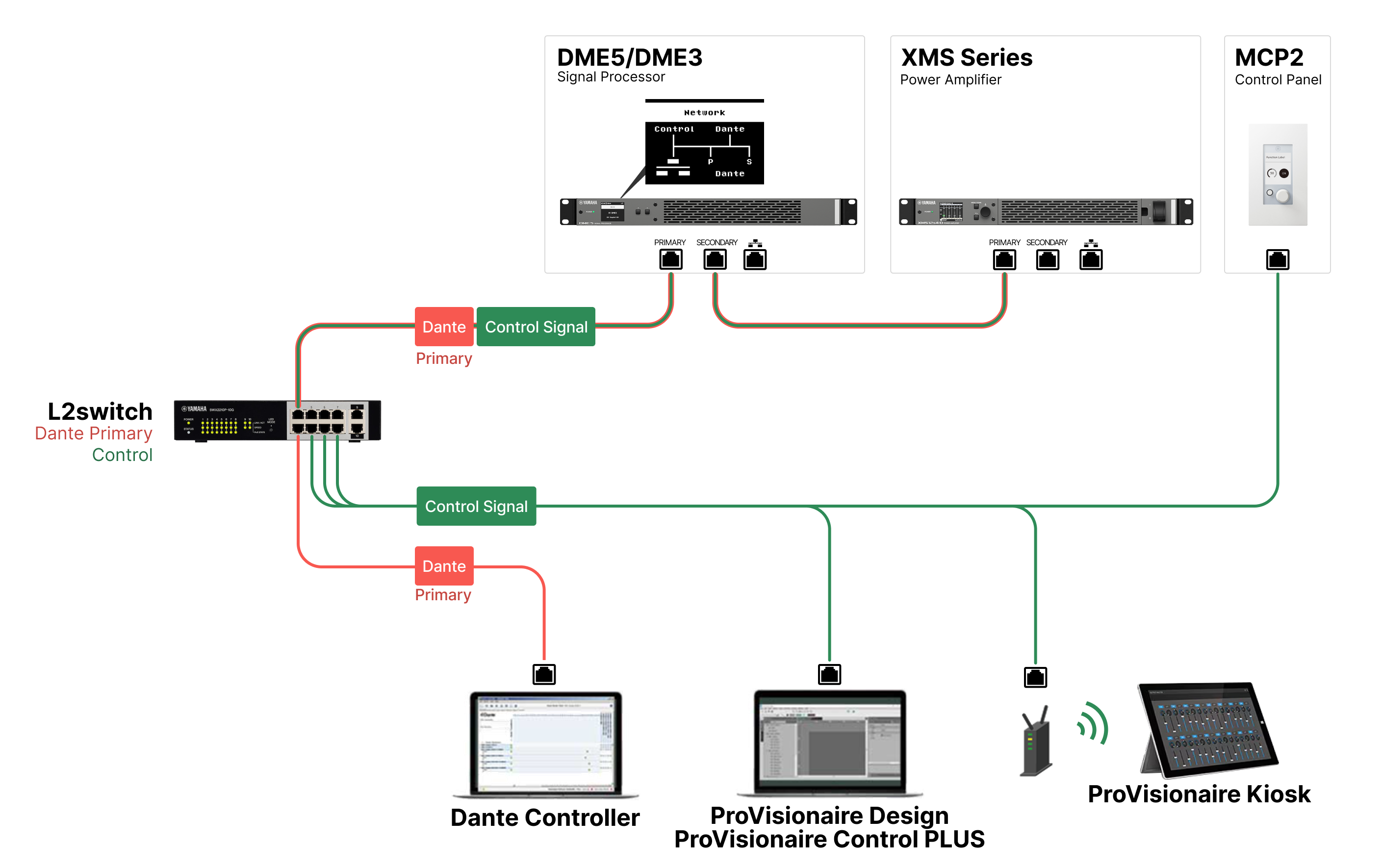

Control Merged (Commande fusionnée)
NOTE
-
Lors de la construction d’un système comme celui illustré ci-dessus, configurez le mode réseau du DME sur « Daisy Chain - Mode de Control Merged ».
-
Veillez à ne pas créer de boucles dans le réseau.
