3. Fazendo conexões

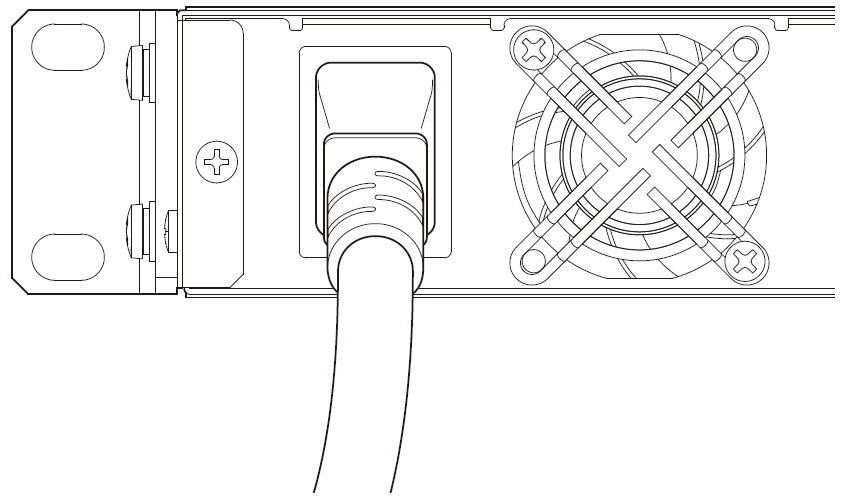

3.1. Ligar/Desligar

  1. Para ligar a energia, primeiro conecte o cabo de alimentação à unidade e depois conecte-o a uma tomada CA.

  2. Para desligar a energia, desconecte o cabo de alimentação da tomada CA.

O DME5/DME3 não possui um botão liga/desliga. Ligue/desligue a energia conectando e desconectando o cabo de alimentação.
power on off

caution Cuidado

  • Ao ligar o aparelho, aguarde pelo menos 5 segundos após desligá-lo. Caso contrário, poderá ocorrer um mau funcionamento.

3.2. Instalando o gancho para o cabo

Para evitar que o cabo USB seja desconectado acidentalmente, siga as etapas abaixo para instalar o gancho de cabo incluído.

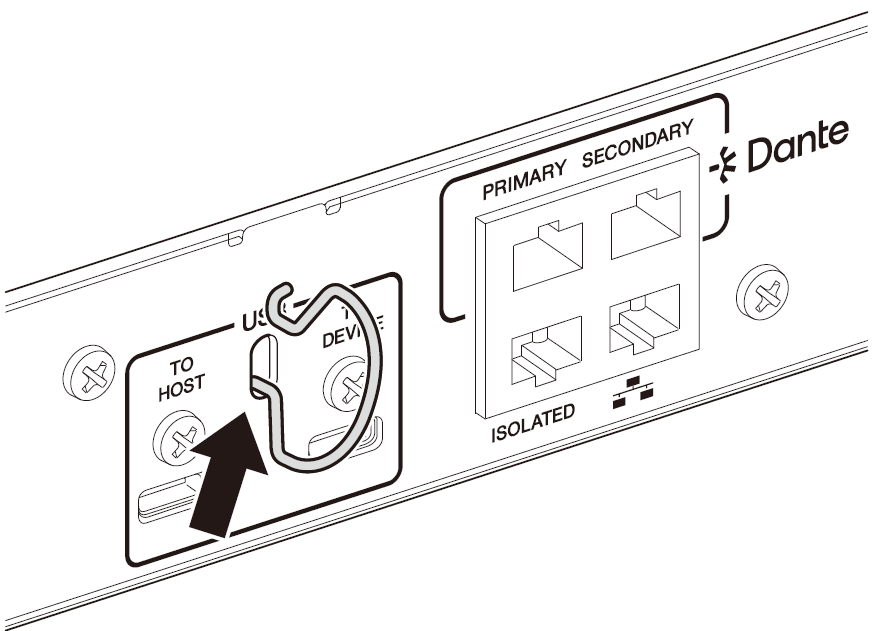

  1. Encaixe uma extremidade do gancho de cabo incluído na extremidade inferior do slot de segurança, localizado entre os conectores USB no painel traseiro.

fook1
  1. Insira a outra extremidade do gancho na extremidade superior do slot de segurança.

  1. Insira o cabo USB no gancho e depois conecte-o a um dos conectores USB.

fook2

3.3. Instalando conectores Euroblock

Use os conectores Euroblock incluídos para conectar aos conectores [INPUT], [OUTPUT] ou [GPI].

3.3.1. Preparação e processamento de fios de cabos

Descasque o cabo a ser conectado ao conector Euroblock conforme mostrado abaixo e conecte os fios condutores. Observe que o peso ou a vibração dos fios conectados ao Euroblock podem causar a quebra dos fios devido à fadiga do metal. Prenda o cabo na aba do conector Euroblock usando a braçadeira de cabo incluída.

5mm

caution Cuidado

  • Se o Euroblock estiver conectado usando fios condutores, não solde os fios.

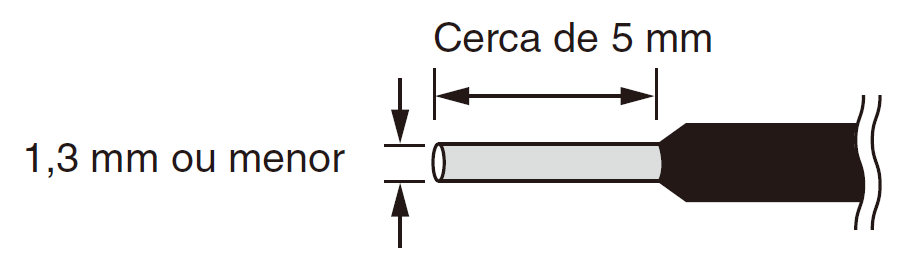

Se os fios forem frequentemente desligados e ligados, recomenda-se a utilização de terminais de pinos com uma manga de isolamento. Utilize conectores de pinos como o mostrado abaixo.

Utilize um modelo com diâmetro de até 1,3 mm e comprimento de cerca de 5 mm (como o modelo AI0, 5-6WH da Phoenix Contact).

1.3mm

3.3.2. Anexando um conector Euroblock

Nesta seção, um conector Euroblock de 3 pinos para os conectores [INPUT]/[OUTPUT] é usado como exemplo para explicar como conectar um conector Euroblock.

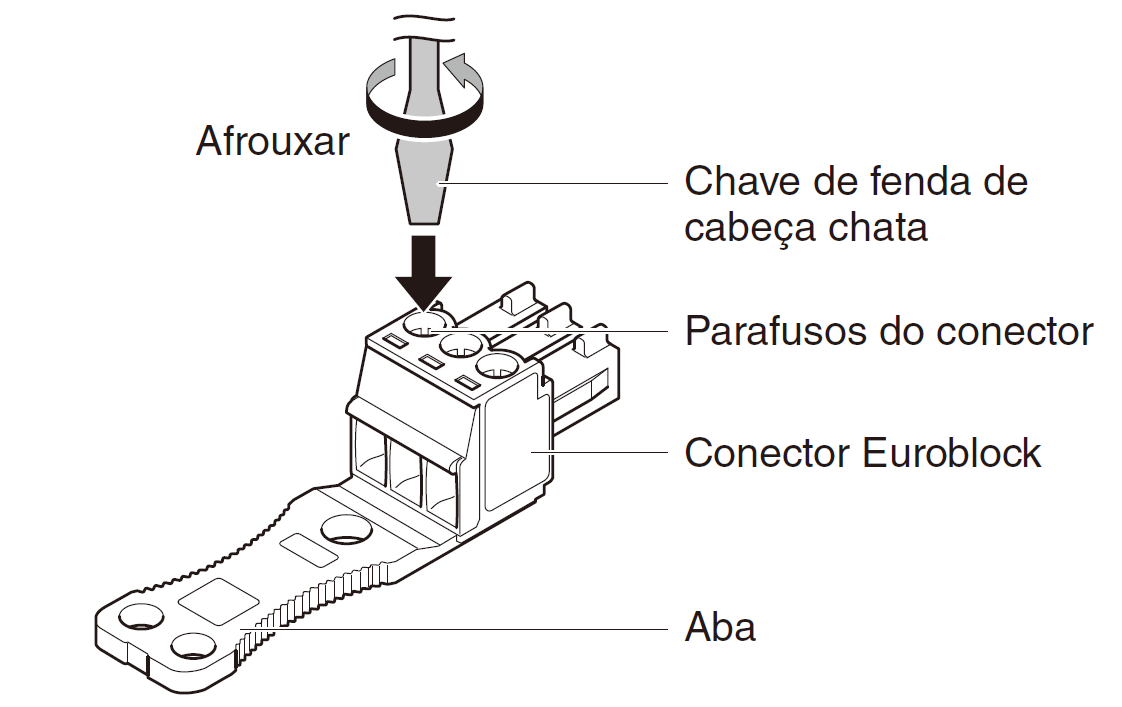

  1. Solte os parafusos do conector.

    euro step1

    note OBSERVAÇÃO

    • Use uma chave de fenda de ponta chata com largura de lâmina de 2 mm ou menos para os conectores Euroblock (16 pinos) para os conectores [GPI] e 3 mm ou menos para os conectores Euroblock (3 pinos) para os conectores [INPUT]/[OUTPUT].

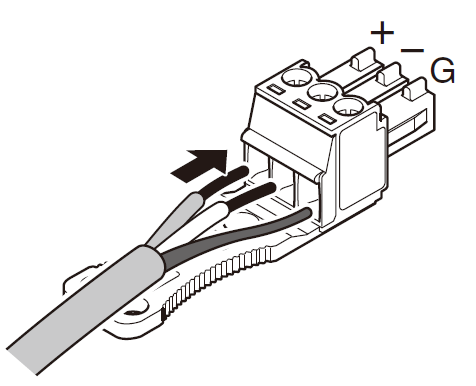

  2. Insira o cabo.

euro step2
  1. Aperte bem os parafusos do conector.
    Puxe o cabo para ter certeza de que ele não possa ser puxado acidentalmente.

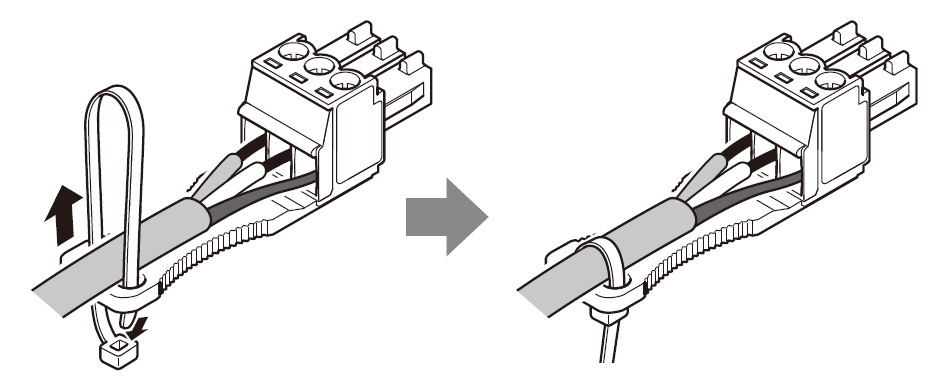

  2. Use a braçadeira de cabo incluída para prender o cabo à aba.

    Para conectores [INPUT]/[OUTPUT] (3 pinos)

    euro step4 1

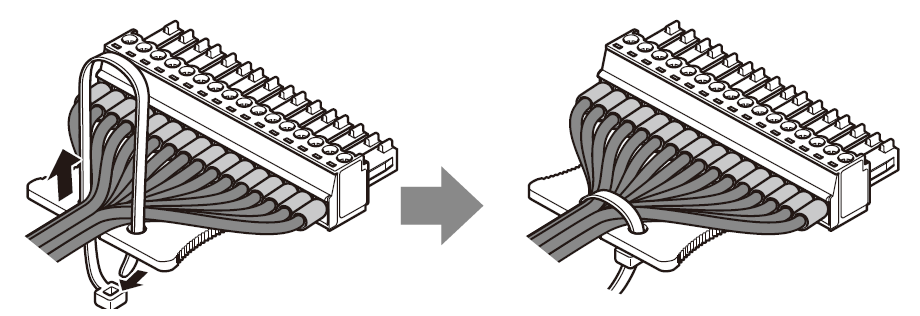

    Para conectores [GPI] (16 pinos)

    euro step4 2

    note OBSERVAÇÃO

    • Corte quaisquer seções desnecessárias da braçadeira.

  3. Conecte o conector Euroblock ao conector [GPI] ou ao conector [INPUT] ou [OUTPUT] na unidade.

euro step5 1

note OBSERVAÇÃO

  • Se conectar um cabo desbalanceado ao conector [INPUT], conecte o “−” e “G” do Euroblock com um fio de ligação.

euro step5 2

3.4. Conectando-se a um conector [GPI]

Conecte os dispositivos GPI (Interface de  Propósito  Geral) aos conectores [GPI] no painel traseiro. A interface GPI é usada para entrada e saída de sinais de controle para dispositivos externos, como controladores.

gpi connection

Cada conector [GPI] do DME5 possui 16 portas de entrada e 8 portas de saída.
Cada conector [GPI] do DME3 possui 8 portas de entrada e 4 portas de saída.

  • A tensão de saída de cada terminal +5VDC é de 5 V. A corrente máxima que pode ser extraída dos dois terminais +5VDC é de 100 mA no total.
    Ao usar um interruptor/resistor variável e um LED/relé simultaneamente, conecte o interruptor/resistor variável a um terminal e o LED/relé ao outro terminal. • Os conectores [IN] 1 a 15 do DME5 e os conectores [IN] 1 a 7 do DME3 detectam tensões entre 0 e 5 V. Somente o conector [IN] 16 do DME5 e o conector [IN] 8 do DME3 suportam entrada de +24 V, detectando tensões entre 2,5 e 24 V como nível alto e tensões abaixo de 2,5 V como nível baixo. • Os conectores [OUT] são saídas de coletor aberto que alternam entre circuito aberto ou terra. A tensão máxima que pode ser aplicada é de +12 V. A corrente máxima que pode ser aplicada é de 75 mA por porta.
    Utilize o ProVisionaire Design para atribuir parâmetros aos controladores GPI e realizar outras configurações.

note OBSERVAÇÃO

  • Especificando canais de entrada/saída no ProVisionaire  O design possibilita que as predefinições de um dispositivo externo GPI conectado sejam recuperadas, os parâmetros sejam alterados e os sinais sejam enviados para dispositivos externos GPI. Para o método de configuração, consulte o “Guia do Usuário do ProVisionaire Design”.
