7. Rede
Esta seção explica as especificações de rede e as conexões do DME.
7.1. Portas de comunicação
O DME possui quatro portas de comunicação. Para informações sobre a finalidade de cada porta, consulte “Painel traseiro”.
OBSERVAÇÃO
-
Atualmente, o conector ISOLADO não funciona mesmo quando conectado (a partir da versão 3.0.0 do firmware do dispositivo).
Isso será abordado em uma atualização futura.
7.2. Modos de rede
Existem duas maneiras de conectar um DME a uma rede Dante: conexão redundante e conexão em cadeia (daisy chain). Juntamente com a configuração da linha de controle (Merged/Separated), você pode selecionar entre quatro modos de rede. Utilize o Dante Controller para alterar as configurações do modo de rede.
| Ao fazer alterações, tome cuidado para não criar um loop na rede. |
|
Control (Controle)
|
|||
|
Separated (Separadas)
|
Merged (Unida)
|
||
|
Dante Secondary Port (Porta Secundária do Dante) |
Redundant (Redundante) |
1. Redundant
|
2. Redundant
|
|
Daisy Chain (Conexão em cadeia) |
3. Daisy Chain
|
4. Daisy Chain
|
|
1. Redundant - Modo de Controle Separado (valor padrão)
|
|
Nesse modo, a linha de controle, a linha Dante Primária e a linha Dante Secundária são todas separadas.
|
2. Redundant - Modo de Control Merged
|
|
Este modo sobrepõe a linha de controle à linha primária do Dante.
|
3. Daisy Chain - Modo de Control Separated
|
|
A linha de controle e a linha Dante são separadas, e o Dante está configurado no modo de conexão em cadeia (daisy chain).
|
4. Daisy Chain - Modo de Control Merged
|
|
Este modo sobrepõe a linha de controle à linha Dante, e o Dante é conectado em cadeia.
|
7.3. Sobre o Dante
O DME utiliza o Dante como protocolo para transmitir sinais de áudio digital. Dante é um protocolo de áudio em rede desenvolvido pela Audinate. Em um ambiente de rede compatível com Gigabit Ethernet, ele tem a vantagem de poder transmitir múltiplos sinais de áudio com diferentes frequências de amostragem/taxas de bits, bem como sinais de controle de dispositivos, dentro da mesma rede.
Para obter mais informações sobre Dante, visite o site da Audinate.
http://www.audinate.com/
Diversas outras informações podem ser encontradas no site da Yamaha Pro Audio.
https://www.yamahaproaudio.com/
OBSERVAÇÃO
-
Não utilize a função EEE(*) dos switches de rede em uma rede Dante.
A função EEE pode causar desempenho deficiente na sincronização do relógio, resultando em interrupções de áudio.
Portanto, observe o seguinte:-
Se você usar switches gerenciáveis, desative a função EEE de todas as portas usadas para tráfego Dante. Não utilize switches que não permitam desativar a função EEE.
-
Caso utilize switches não gerenciáveis, não utilize aqueles que suportam a função EEE. Nesses interruptores, a função EEE não pode ser desativada.
* Função EEE (Ethernet com Eficiência Energética): Uma tecnologia que reduz o consumo de energia de dispositivos Ethernet quando o tráfego de rede é baixo. Também é conhecido como Green Ethernet ou IEEE802.3az.
-
■ Relação entre latência e número de saltos
A configuração de latência apropriada para sinais enviados e recebidos na rede de áudio Dante varia dependendo do método de conexão e da escala. Esta seção explica como definir a latência com base no status de conexão dos dispositivos habilitados para Dante conectados ao DME.
A configuração de latência para a rede de áudio Dante depende da quantidade de saltos nessa rede.
A contagem de saltos é o número de comutações entre as conexões mais distantes dos dispositivos Dante. Além dos hubs de comutação, os switches também são integrados aos dispositivos DME e de E/S. A contagem de saltos dá uma ideia da latência que você deve configurar. As configurações típicas de latência para diferentes quantidades de saltos são mostradas abaixo.
| Contagem de saltos | Latência (ms) |
|---|---|
|
Até 3 |
0,25 |
|
Até 5 |
0,5 |
|
Até 10 |
1,0 |
|
Até 20 |
2,0 |
|
21 ou mais
|
5,0 |
7.4. Exemplo de conexão
7.4.1. Conexão redundante
As conexões redundantes de Dante criam um ambiente mais resistente a falhas de rede do que redes construídas usando conexões em cadeia. Uma conexão redundante é um método de conexão que consiste em duas linhas: uma linha principal (primária) e uma linha secundária (secundária). Normalmente, a comunicação é realizada pela linha principal, mas se ocorrer um problema, como uma desconexão, na linha principal, a comunicação mudará automaticamente para a linha secundária.

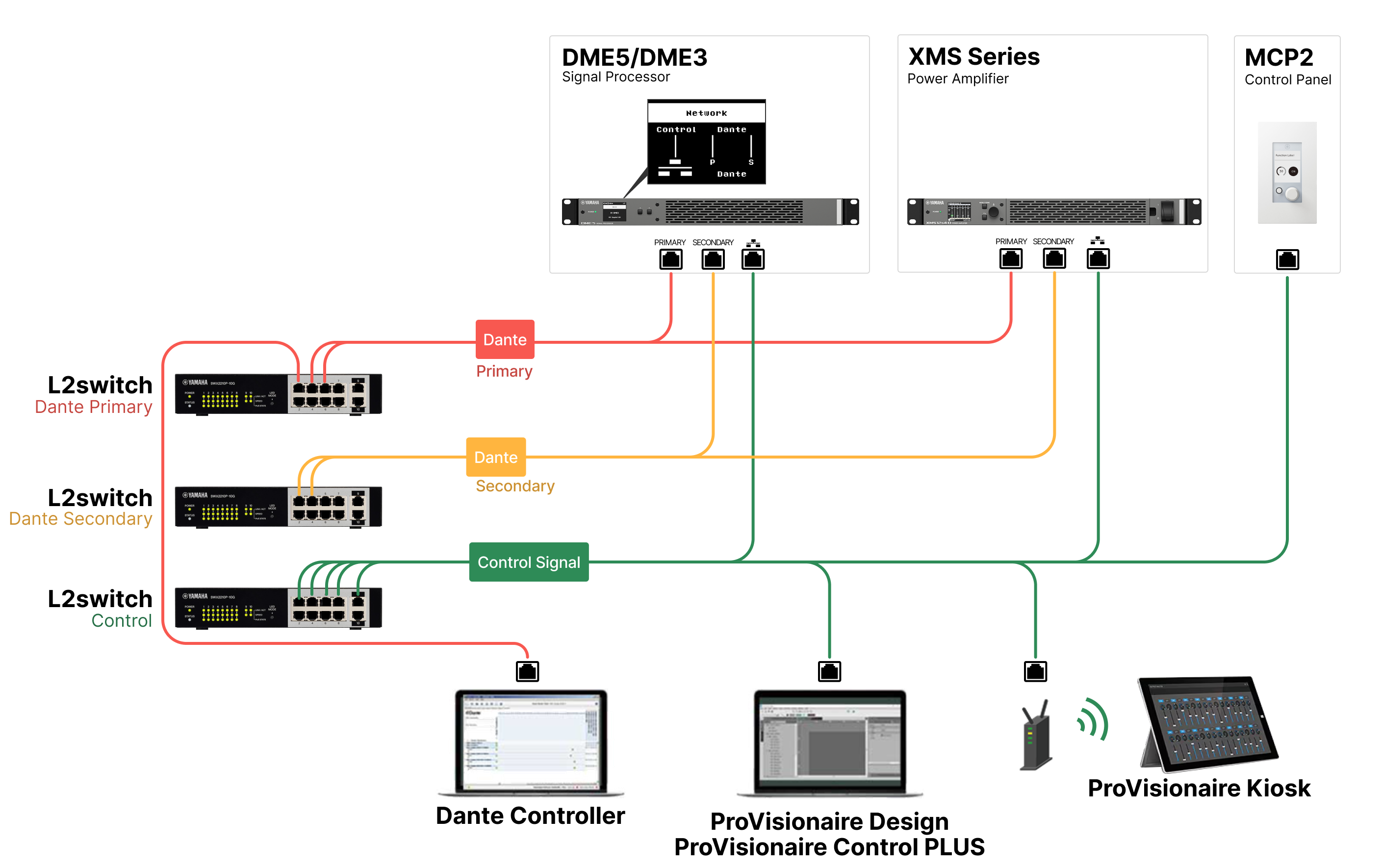

Control Separated
OBSERVAÇÃO
-
Ao construir um sistema como o mostrado acima, defina o modo de rede DME para “Redundant - Modo de Control Separated”.

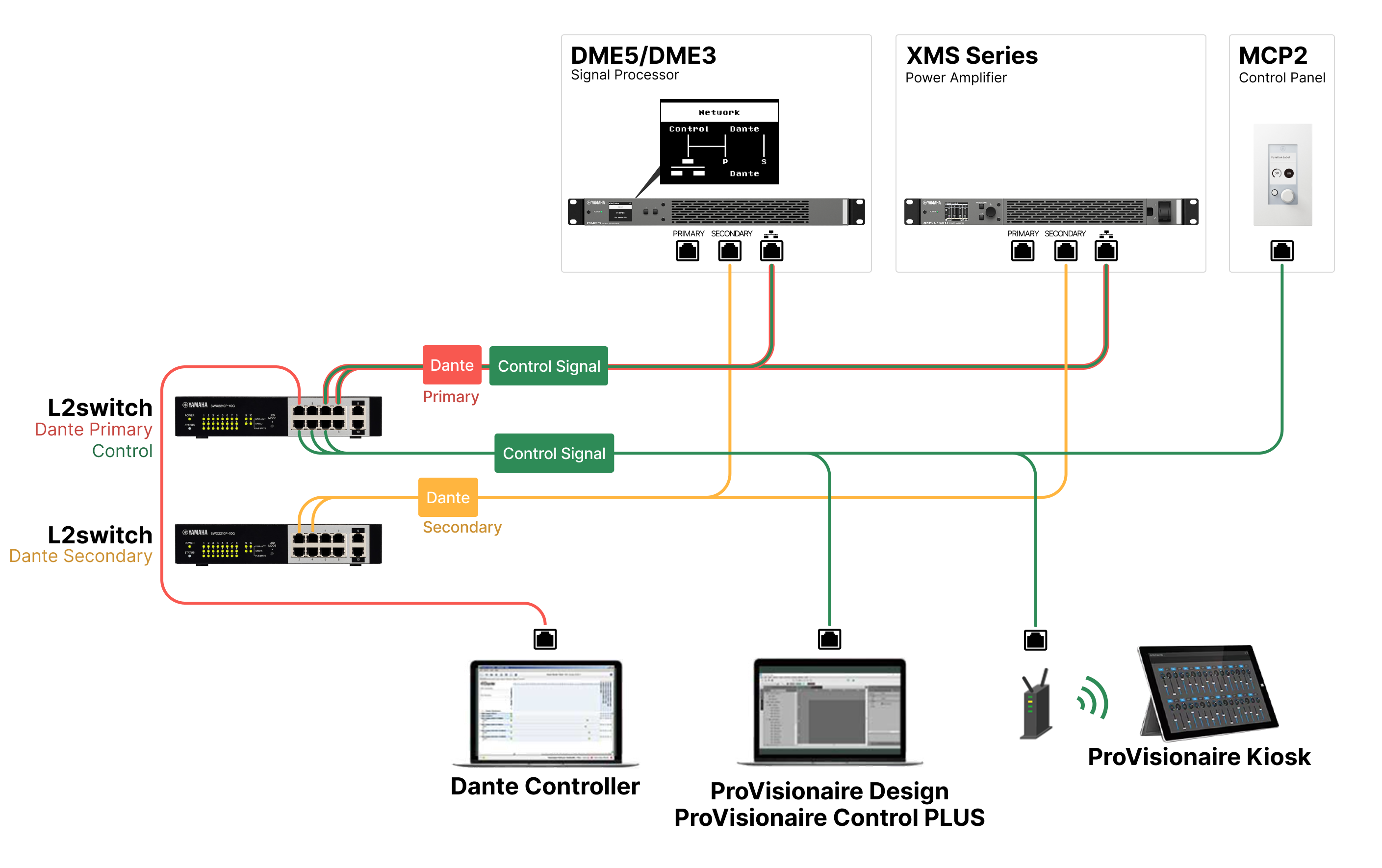

Control Merged
OBSERVAÇÃO
-
Ao construir um sistema como o mostrado acima, defina o modo de rede DME para “Redundant - Modo de Control Merged”.
-
Se você estiver executando a rede de áudio Dante e uma rede ProVisionaire Design no mesmo computador, recomendamos o uso de várias placas de rede (NICs) para separar as redes.
7.4.2. Conexão em cadeia
A conexão em cadeia (daisy chaining) é um método de conectar dispositivos em série. Isso simplifica a construção da rede e reduz o número de switches de rede necessários.
No entanto, à medida que mais dispositivos são conectados, a latência de transmissão entre os dispositivos nas extremidades da cadeia aumenta. Para evitar interrupções de áudio na rede Dante, você deve definir uma latência Dante mais alta. Além disso, se um cabo for desconectado ou danificado, a rede será segmentada nesse ponto e a comunicação com os dispositivos subsequentes será perdida.
Se a latência do Dante estiver definida para o seu valor padrão (1.0 ms), certifique-se de que o número de comutações entre os dois dispositivos Dante mais distantes não exceda 10. Além dos hubs de comutação, os switches também são integrados aos dispositivos DME e de E/S. Se o número de switches exceder 10, os atrasos de comunicação na rede aumentarão e poderão ocorrer interrupções de áudio. Para evitar isso, defina a latência do Dante para um valor maior ou use um switch L2 (compatível com Gigabit Ethernet) para dividir a rede.

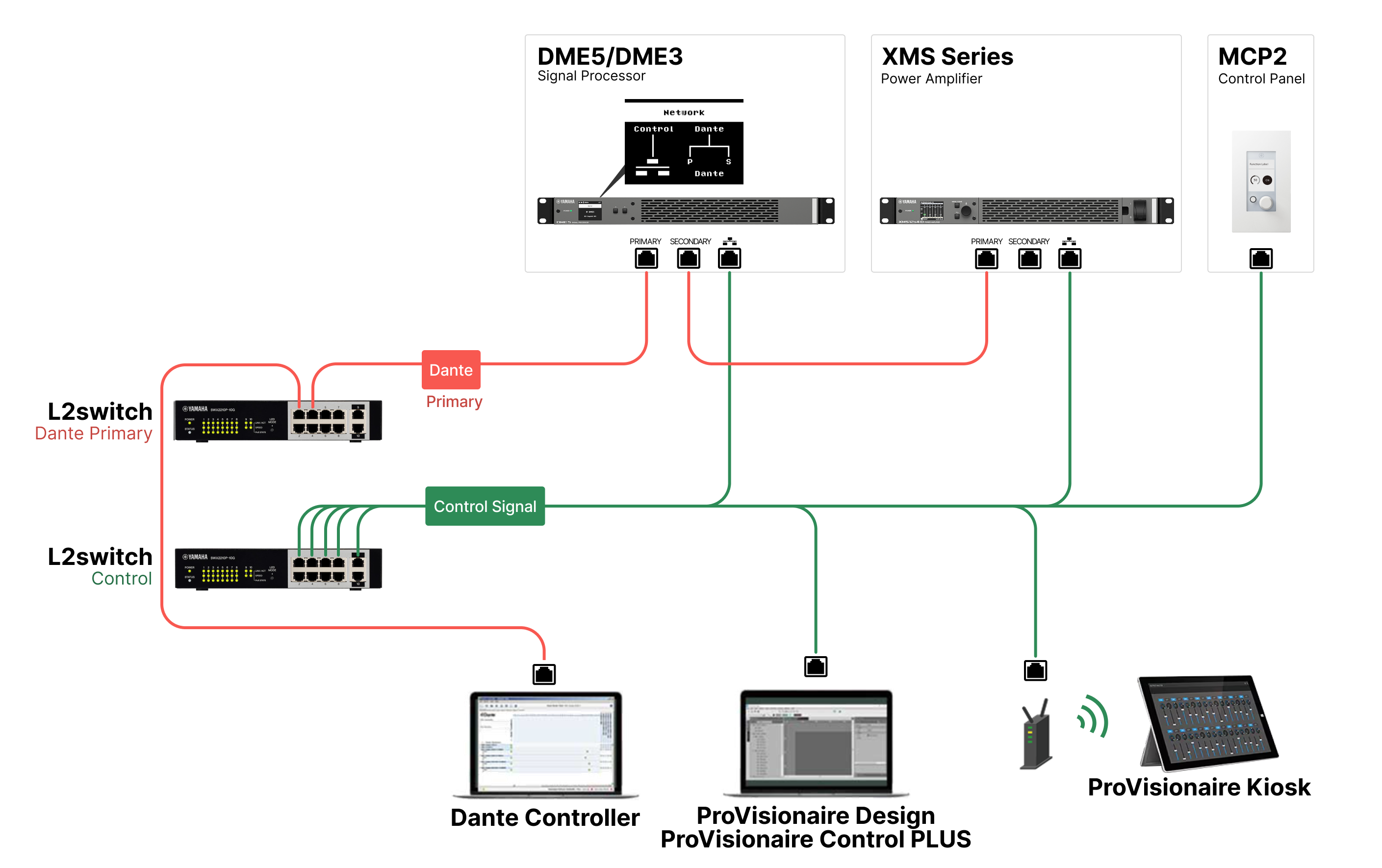

Control Separated
OBSERVAÇÃO
-
Ao construir um sistema como o mostrado acima, defina o modo de rede DME para “Daisy Chain - Modo de Control Separated”.

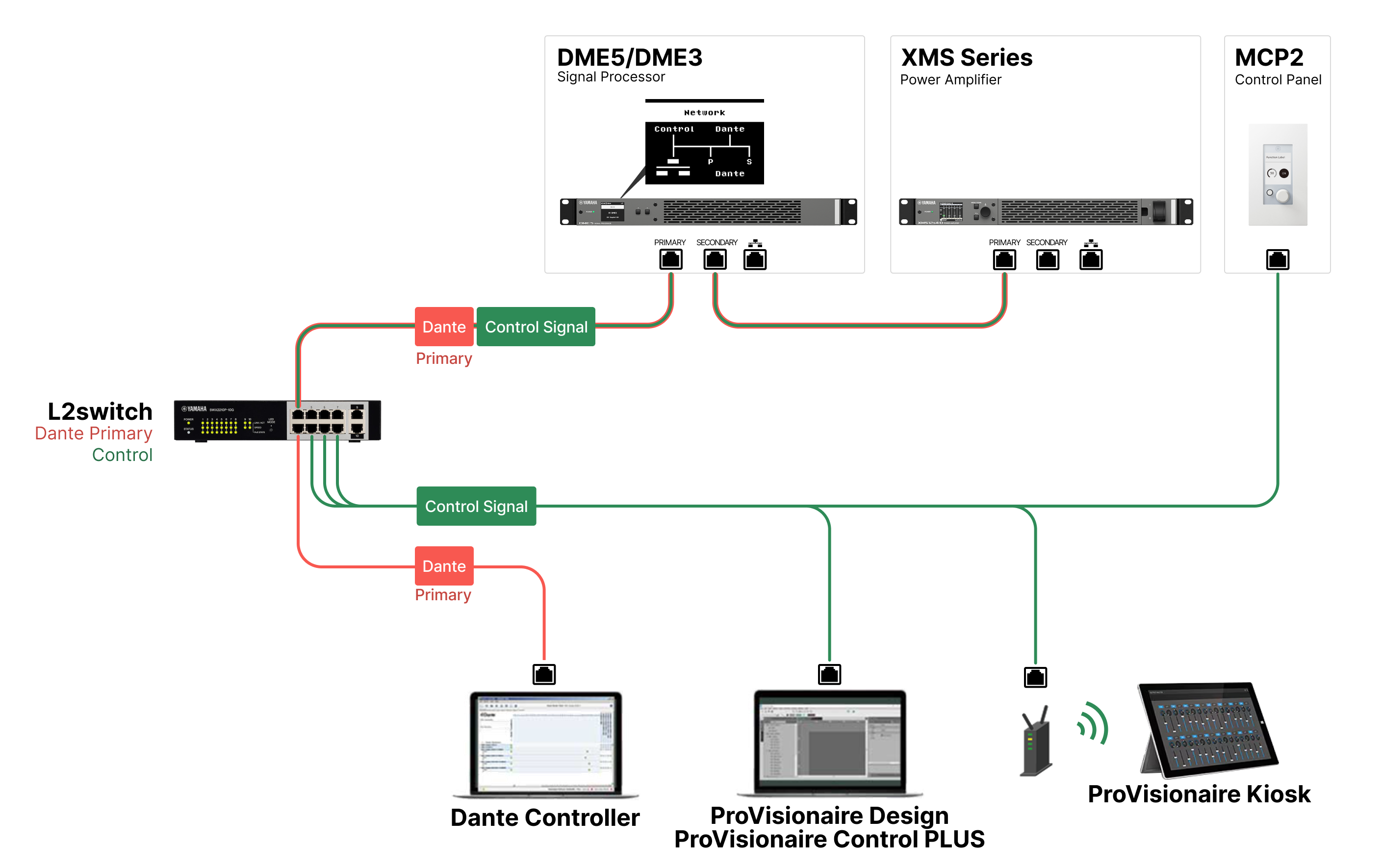

Control Merged
OBSERVAÇÃO
-
Ao construir um sistema como o mostrado acima, defina o modo de rede DME para “Daisy Chain - Modo de Control Merged”.
-
Tenha cuidado para não criar loops na rede.
