進行連接

DME5/DME3 沒有提供電源按鈕。若要開啟／關閉電源，請插入或拔出電源線的插頭。

注意

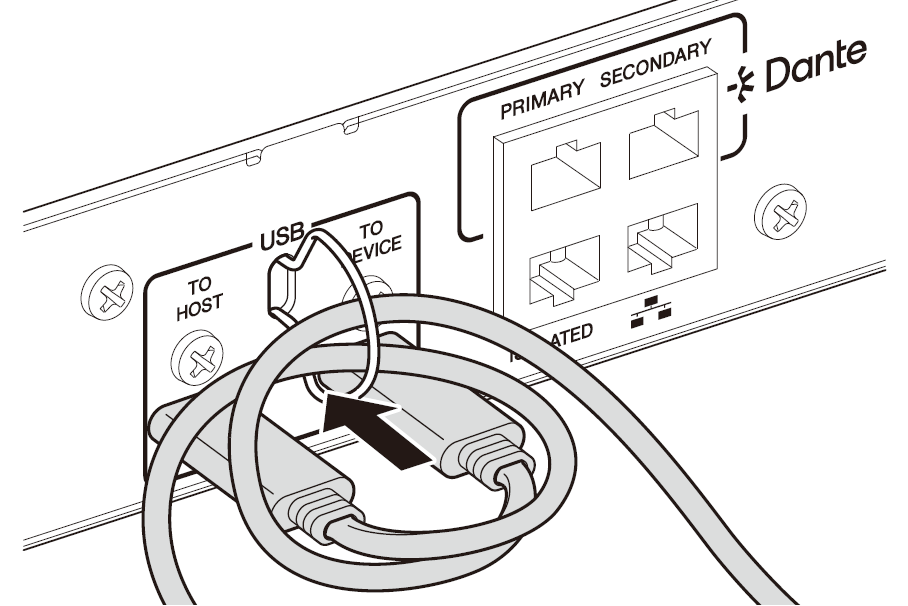

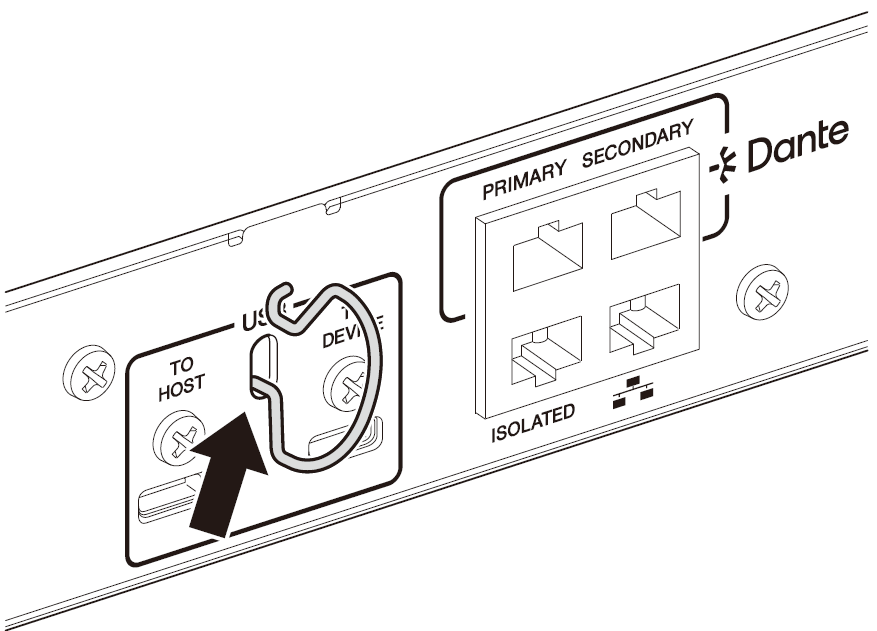

為防止 USB 纜線意外斷開，請依照以下步驟安裝隨附的纜線鉤。

使用隨附的 Euroblock 接頭連接至 [INPUT]、[OUTPUT] 或 [GPI] 接頭。

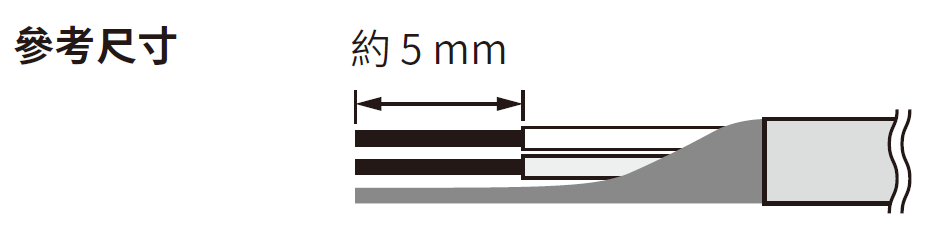

將要連接至 Euroblock 接頭的纜線剝去下圖中所示的長度，並連接導線。請注意，由於金屬老化，連接至 Euroblock 的電線重量或振動可能導致導線斷裂。使用隨附的纜線帶，將纜線固定至 Euroblock 接頭上的卡舌。

注意

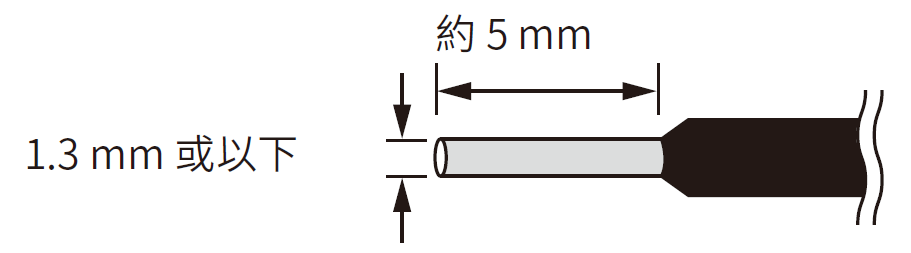

若要頻繁插拔電線，建議使用帶絕緣套管的針腳端子。請使用如下所示的針腳接頭。

使用直徑最大 1.3 mm、長度約 5 mm 的型號（如 Phoenix Contact 公司的 AI0、5-6WH 型號）。

本節以 [INPUT]/[OUTPUT] 接頭所使用的 3 針 Euroblock 接頭為例，說明如何連接 Euroblock 接頭。

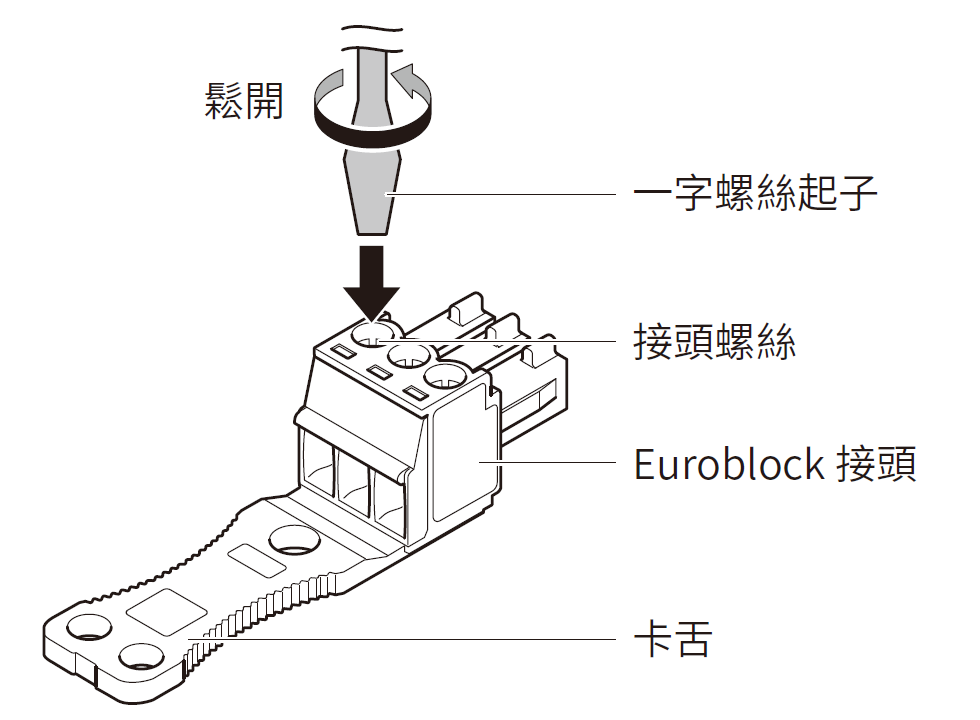

鬆開接頭螺絲。
註
- 對於 [GPI] 接頭的 Euroblock 插頭（16 針），請使用刀片寬度為 2 mm 或更小的平頭螺絲起子；對於 [INPUT]/[OUTPUT] 接頭的 Euroblock 插頭（3 針），請使用刀片寬度為 3 mm 或更小的平頭螺絲起子。

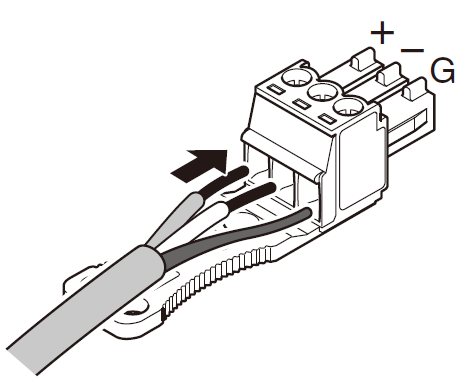

插入纜線。

確實鎖緊接頭螺絲。
輕拉纜線，確定不會被意外拉出。
使用隨附的纜線帶，將纜線固定至卡舌。

[INPUT]/[OUTPUT] 接頭（3 針）

[GPI] 接頭（16 針）
註
- 修剪掉纜線帶的多餘部分。
將 Euroblock 接頭安裝至主機上的 [GPI] 接頭或 [INPUT] 或 [OUTPUT] 接頭。

註

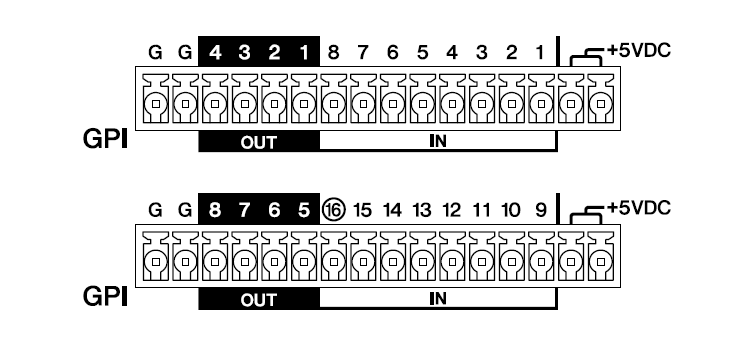

將 GPI（通用目的介面）裝置連接到後面板上的 [GPI] 接頭。GPI 用於向外部裝置（例如控制器）輸入和輸出控制訊號。

DME5 的每個 [GPI] 接頭有 16 個輸入埠和 8 個輸出埠。
DME3 的每個 [GPI] 接頭有 8 個輸入埠和 4 個輸出埠。

每個 +5VDC 端子的輸出電壓為 5V。兩個 +5VDC 端子總共可提供的最大電流為 100mA。
同時使用開關/可變電阻和 LED/繼電器時，請將開關/可變電阻連接到一個端子，將 LED/繼電器連接到另一個端子。
DME5 的 [IN] 接頭 1-15 和 DME3 的 [IN] 接頭 1-7 可偵測 0-5V 之間的電壓。只有 DME5 的 [IN] 接頭 16 和 DME3 的 [IN] 接頭 8 支援 +24V 輸入，將 2.5-24V 之間的電壓偵測為高電平，將低於 2.5V 的電壓偵測為低電平。
[OUT] 接頭為開集電極輸出，可在開路或接地之間切換。每個連接埠可施加的最大電壓為 +12V，最大電流為 75mA。
使用 ProVisionaire Design 為 GPI 控制器指派參數並進行其他設定。

註

在 ProVisionaire Design 中指定輸入/輸出通道後，可呼叫連接的 GPI 外部裝置的預設值、更改參數以及向 GPI 外部裝置發送訊號。有關安裝方法，請參閱「ProVisionaire Design 使用者指南」。
